浅谈馈线自动化柱上开关成套设备调试项目
馈线开关设备及馈线自动化
额定线路充电开断电流
10A
开断性能
·机械寿命(CO—循环)
30000次
·额定电流下的操作循环(CO)
30000次
·每小时最大的CO操作次数
参见控制模块
·合分操作循环，额定短路开断电流下
100次
200次
合闸时间，不大于
77ms
分闸时间，不大于
32ms
开断时间，不大于
42ms
额定操作循环(CM/TEL 12-01)(断路器)
*
反时限保护 反时限安—秒特性曲线标准采用了IEC255国际标准，包括标准反时限、非常反时限、极端反时限共六种特性曲线。 加速跳闸保护 加速跳闸保护根据重合器的1~4次过流跳闸定值进行设定，具体设定值为跳闸次数。当在就地手动合闸到故障、远方遥合到故障、一侧有压一侧无压备投到故障上，控制器将加速跳闸，并进入合闸闭锁状态。 重合控制功能 包括重合控制顺序的设定、反时限曲线的选择、重合时间间隔的控制、复位时间的设定，以及与之配套的合闸闭锁功能、人工操作功能等。动作顺序:分－t1－合分－t2－合分－t3－合分，t1范围为0.1-600秒，t2范围为1-600秒，t3范围为1-600秒, 时间调整分辨率为0.01秒。
*
分合闸驱动器CM 控制模块，接收配电自动化单元的分闸、合闸信号，将信号转换成开关分闸、合闸信号，控制开关的分、合闸；实现控制信号的闭锁，即在分闸命令未结束时，如果收到一个合闸命令对合闸命令进行闭锁，在分闸结束时，不接收合闸命令，断路器只执行一次分闸操作；控制模块对开关本体的异常进行在线自我监控、诊断,当开关发生故障时，就会由分合闸驱动器CM发出告警信号。 电源模块 控制箱电源为专门设计的UPS，内部设有智能电源模块，由一路或两路自动转换电源以及蓄电池组成。电源系统保证控制器在两路电源都出现故障时，仍可保证控制箱在24小时之内正常的工作。 其它 控制箱内预留了无线电通讯、调制解调器的安装位置，用户可根据主站系统进行选配。
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析
随着电力系统的不断发展，电网的稳定性和安全性越来越受到重视。
配电网馈线组自
动化技术就是一种通过自动化系统对馈线组的运行状态进行监测与控制的技术，在保证电
网安全稳定运行的同时，提高了运行效率和可靠性。
馈线组自动化技术主要包括线路保护、远距离自动控制、自动制导、自动检测等技术。
其中，线路保护是保障系统稳定运行的核心技术之一，主要涉及到保护继电器、断路器等
设备的使用和配电系统的动作方式。
远距离自动控制是通过微处理技术实现的，可以实现
对馈线组的远程控制和自动调节功率等。
自动制导技术通过智能控制系统，对输电线路进
行自动巡检和智能分析，从而实现自动化巡检，提高运行效率和安全性。
自动检测技术则
采用先进的传感器技术，对系统进行自动监测和检测，从而提高系统的完整性和稳定性。
实际应用中，馈线组自动化技术主要应用于配电系统的构建和管理。
它可以监测馈线
组的支路电流、电压等参数，实现动态调节，减少支路短路故障。
在保障电网安全的同时，可以实现电网的自动化管理，提高电力系统的运行效率和整体效益。
总之，馈线组自动化技术是电力系统不可缺少的一部分。
通过各项技术手段的应用，
能够提高电网的安全稳定性和运行效率，进一步推动电力系统的现代化建设。
柱上智能开关及应用于馈线自动化
柱上智能开关及应用于馈线自动化摘要配网自动化是智能电网的一部分，而智能开关则是其基本设备。
本文介绍各类智能开关的特点，说明了如何合理选用实现馈线自动化。
关键词柱上；智能开关；馈线自动化随着社会对电网的供电可靠性提出更高要求。
为从根本上解决这一问题，在重要区域建设配网自动化系统是种有效手段。
其中柱上智能开关设备是配网自动化的核心部分，因此，开关设备的选型就显得尤为重要。
1 柱上智能开关设备柱上智能开关是指具有电流电压信号采集、线路保护、智能就地自动隔离故障等功能的柱上开关，由一次开关设备、自动化测控终端和电源变压器三部分组成。
柱上智能开关主要分为重合器和分段器二大类。
1.1 重合器重合器是一种能够检测故障电流，并能在设定时间内遮断故障电流以及进行给定次数重合的控制装置。
重合器按判据可分为电流型重合器和电压型重合器。
电流型重合器反应故障电流跳闸后能重合，既作保护跳闸用，又能实现1次~3次重合闸，将故障段从最后一段开始逐一淘汰，直到判别到故障段。
电压型重合器在线路失压时跳闸，来电延时后合闸。
1.2 分段器分段器是一种能够自动判断线路故障和记忆线路故障电流开断的次数，并在达到整定的次数后，在无电压或无电流下自动分闸的开关设备。
根据判断故障方式的不同，分段器可分为电压——时间型分段器（电压型）和过流脉冲计数型分段器（电流型）。
电压——时间型分段器：凭借加压、失压时间的长短来控制其动作，失压后分闸，加压后合闸或闭锁。
它有二个重要参数：X-从分段器侧加压至分段器合闸的时延；Y-故障检测时间，分段器合闸后在未超过Y的时限的时间内又失压，则该分段器闭锁在分闸状态。
过流脉冲计数型分段器：不能开断短路电流，但在一段时间内，它能记忆前级开关设备断开故障电流的动作次数。
2 智能开关选用原则2.1 重合器选用原则1）重合器的额定电压必须不小于安装地点的系统的最高运行电压；2）重合器的额定电流应大于安装地点的预期长远最大负荷电流。
第五章馈线自动化
第五章馈线自动化在现代电力系统中，馈线自动化是一项至关重要的技术。
它就像是电力输送网络中的“智能管家”，能够实时监测、控制和优化电力的分配，确保电力的稳定供应和高效利用。
首先，让我们来理解一下什么是馈线。
简单来说，馈线就是将电力从变电站输送到各个用户终端的线路。
而馈线自动化，就是通过各种技术手段，让这些线路能够自动地完成监测、故障诊断、隔离以及恢复供电等一系列操作，无需人工过多干预。
那么，馈线自动化是如何实现的呢？这其中涉及到众多的技术和设备。
比如说，先进的传感器被安装在馈线上，它们就像是电力线路的“眼睛”，能够实时感知电流、电压等参数的变化，并将这些信息快速传递给控制中心。
控制中心则像是整个系统的“大脑”，接收到这些信息后，通过复杂的算法和逻辑判断，对线路的运行状态进行分析。
当馈线发生故障时，馈线自动化系统能够迅速做出反应。
它能够快速准确地定位故障点，并将故障区域与正常区域隔离开来。
这一过程大大缩短了停电时间，减少了对用户的影响。
而且，在隔离故障后，系统还能够自动地恢复非故障区域的供电，使得电力供应尽快恢复正常。
为了实现这些功能，馈线自动化系统通常采用了几种常见的模式。
一种是基于重合器和分段器的模式。
重合器具有多次重合的功能，当线路发生故障时，重合器会按照预定的程序进行多次重合操作。
分段器则能够根据通过的电流大小和时间来判断是否动作，从而实现故障区域的隔离。
另一种常见的模式是基于远方终端单元（RTU）和主站系统的模式。
RTU 安装在馈线上的各个监测点，负责采集数据并将其传输给主站系统。
主站系统则根据接收到的数据进行分析和决策，下达控制指令。
除了上述两种模式，还有一种基于智能终端和通信网络的模式。
这种模式利用了先进的智能终端设备，如智能断路器、智能传感器等，它们具备更强的计算和通信能力。
通过高速可靠的通信网络，这些智能终端能够与控制中心实现实时交互，从而实现更加精准和快速的馈线自动化控制。
馈线自动化带来的好处是显而易见的。
配电网馈线自动化技术分析
配电网馈线自动化技术分析
配电网馈线自动化技术是一种新型的电力系统运行监控、设备控制和自动化调节技术，它是通过现代化的电力通信和自动控制技术来实现对配电网馈线的精确监控和控制，从而
实现对配电系统的智能化升级。
目前，配电网馈线自动化技术主要采用网络技术和计算机控制技术，通过大量的传感
器和智能装置对馈线系统中的设备进行实时监测，并采集电量、电压、电流、功率等关键
数据。
同时，系统还采用分布式控制和智能分析技术，通过对数据的分析和处理，实现对
配电网馈线的智能化控制和管理。
具体来讲，配电网馈线自动化技术主要包括以下方面：
1. 遥测、遥信、遥控系统
这是配电网馈线自动化技术的核心系统，它通过网络技术和计算机控制技术实现远程
监测、控制、调节和保护。
主要包括遥测设备、遥信设备、遥控设备和操作终端等。
2. 配电控制中心
配电控制中心是对配电网馈线自动化技术实现的集中控制中心，它能够实时监测、控
制和管理整个配电系统。
主要包括监测、控制、通讯、数据采集和处理等功能。
3. 智能配电网馈线自动化装置
智能配电网馈线自动化装置是一种新型的智能化管理工具，它采用人工智能、云计算、大数据等先进技术，实现对配电网馈线的自动化控制和管理。
具有电力设备自动诊断、无
缝切换、故障检测等功能。
4. 智能分析系统
智能分析系统主要是利用大数据技术和机器学习算法实现对配电网馈线数据的智能分
析和处理，通常包括配电网馈线数据采集、质量分析、性能优化等功能。
总之，配电网馈线自动化技术是电力系统智能化升级的一个重要方向，它将会对未来
的电力系统发展带来深刻的影响。
馈线自动化与其应用分析

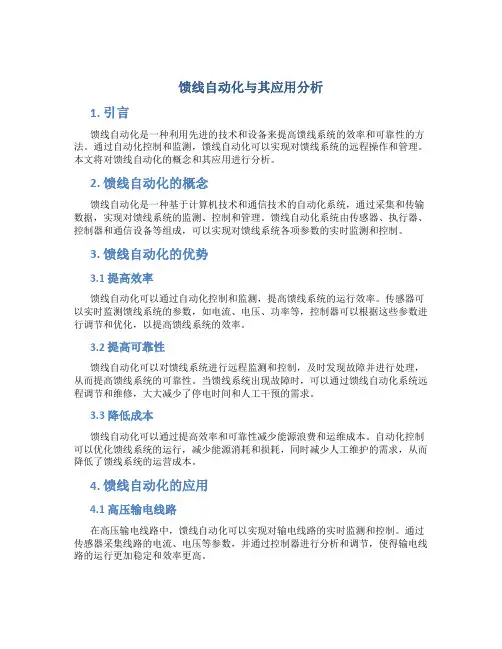

馈线自动化与其应用分析1. 引言馈线自动化是一种利用先进的技术和设备来提高馈线系统的效率和可靠性的方法。
通过自动化控制和监测，馈线自动化可以实现对馈线系统的远程操作和管理。
本文将对馈线自动化的概念和其应用进行分析。
2. 馈线自动化的概念馈线自动化是一种基于计算机技术和通信技术的自动化系统，通过采集和传输数据，实现对馈线系统的监测、控制和管理。
馈线自动化系统由传感器、执行器、控制器和通信设备等组成，可以实现对馈线系统各项参数的实时监测和控制。
3. 馈线自动化的优势3.1 提高效率馈线自动化可以通过自动化控制和监测，提高馈线系统的运行效率。
传感器可以实时监测馈线系统的参数，如电流、电压、功率等，控制器可以根据这些参数进行调节和优化，以提高馈线系统的效率。
3.2 提高可靠性馈线自动化可以对馈线系统进行远程监测和控制，及时发现故障并进行处理，从而提高馈线系统的可靠性。
当馈线系统出现故障时，可以通过馈线自动化系统远程调节和维修，大大减少了停电时间和人工干预的需求。
3.3 降低成本馈线自动化可以通过提高效率和可靠性减少能源浪费和运维成本。
自动化控制可以优化馈线系统的运行，减少能源消耗和损耗，同时减少人工维护的需求，从而降低了馈线系统的运营成本。
4. 馈线自动化的应用4.1 高压输电线路在高压输电线路中，馈线自动化可以实现对输电线路的实时监测和控制。
通过传感器采集线路的电流、电压等参数，并通过控制器进行分析和调节，使得输电线路的运行更加稳定和效率更高。
4.2 配电系统在配电系统中，馈线自动化可以实现对变电站和配电线路的自动化控制和监测。
通过传感器和控制器，可以实现对电压、电流、功率等参数的实时监测和调节，提高配电系统的效率和可靠性。
4.3 新能源发电系统在新能源发电系统中，如风电场和太阳能电站，馈线自动化可以实现对发电设备和电力输送系统的自动化控制和管理。
通过传感器和控制器，可以实时监测发电设备的运行状态和电力输送系统的性能，提高发电系统的效率和可靠性。
馈线自动化技术方案
馈线自动化技术方案1. 引言馈线自动化技术是一种利用先进的物联网、传感器技术以及自动控制系统，实现对电力系统馈线的监测、管理和调度的技术方案。
它可以提供实时的馈线状态信息，帮助电力公司实现对馈线的远程监控和智能化运维，从而提高电力系统的可靠性和经济性。
本文将介绍馈线自动化技术的原理、应用场景以及相关的关键技术，并讨论其在电力系统中的优势和挑战。
最后，本文将给出一个具体的馈线自动化技术方案，并对其可能的改进和发展进行展望。
2. 馈线自动化技术的原理馈线自动化技术基于物联网和传感器技术，通过将各种传感器（如温度传感器、电流传感器等）安装在馈线上，实时监测馈线的参数。
这些传感器会不断地将数据传输到监控中心，监控中心通过自动控制系统对馈线进行远程监测和控制。
馈线自动化技术的核心是数据采集和数据分析。
电力公司可以通过对采集到的馈线数据进行分析，了解馈线的工作状态和负载情况，从而实现对馈线的精细化管理和调度。
同时，通过预测分析和故障诊断，可以及时发现潜在的问题并采取相应的措施，提高馈线的可靠性和运行效率。
3. 馈线自动化技术的应用场景馈线自动化技术可以应用于各种电力系统中，特别是大型电网和分布式能源系统。
以下是一些常见的应用场景：3.1 远程监控和管理通过部署传感器和自动控制系统，电力公司可以实现对馈线的远程监控和管理。
监控中心可以实时接收馈线参数，并根据预设的阈值进行报警和动作控制。
这样，运维人员可以随时了解馈线的运行情况，及时采取措施以确保电力系统的平稳运行。
3.2 负载平衡和调度馈线自动化技术可以帮助电力公司实现对馈线负载的实时监测和调度。
通过分析采集到的负载数据，可以实现对负载的均衡和优化，以提高电力系统的负载能力和效率。
此外，还可以根据实时的负载情况，进行动态的馈线调度，避免出现过载和供电不足的情况。
3.3 故障诊断和维护通过对馈线数据的分析，可以快速发现馈线的故障和异常情况，并及时采取维护措施。
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术及其应用分析
配电网馈线组自动化技术是为了提高配电网的运行效率和可靠性而发展的一种技术，它通过引入先进的通信与控制技术，实现对配电网馈线组的远程监测与控制，使馈线组的运行更加智能化、自动化。
1. 馈线组状态监测与故障检测：自动化技术可以对馈线组的电压、电流、功率等参数进行实时监测，能够及时发现馈线组的故障，如过流、过载、短路等，并通过报警信号向运维人员发送告警信息，以便及时采取措施进行处理。
2. 馈线组远程控制与操作：自动化技术可以实现对馈线组的分、合闸操作，可以通过远程控制终端对馈线组的开关状态进行调节，从而实现远程控制和管理。
3. 馈线组保护与自动重启：自动化技术可以为馈线组配置各种电力保护装置，如过流保护、过载保护、短路保护等，可以及时对馈线组进行保护，防止故障扩大。
在故障发生后，自动化技术还可以实现对馈线组的自动重启，提高了馈线组的可靠性和可用性。
4. 馈线组数据采集与分析：自动化技术可以实现对馈线组的数据采集和存储，可以记录馈线组的运行状态、故障信息以及其他相关数据。
通过对这些数据的分析，可以了解馈线组的运行情况，及时发现问题，并提供决策参考。
5. 馈线组运行优化与节能管理：自动化技术可以对馈线组的运行进行优化，通过对馈线组的负载、功率因数等参数进行监控和调节，实现馈线组的节能管理，降低能耗，并提高电网的运行效率。
需要指出的是，配电网馈线组自动化技术的应用是一个系统工程，需要结合配电网的实际情况和具体需求进行设计和实施。
随着智能电网的不断发展，配电网馈线组自动化技术的应用将会越来越广泛，为配电网的运行管理提供更多的便利和支持。
配电网馈线自动化技术分析
配电网馈线自动化技术分析
配电网的馈线自动化技术是指利用先进的电力信息技术和通信技术，对配电网的馈线
进行监控、管理和控制的一种技术手段。
通过实时监测和控制馈线的运行状态，提高配电
网的可靠性、经济性和安全性。
配电网馈线自动化技术主要包括两个方面的内容：馈线监控和馈线控制。
馈线监控是指利用传感器、测量仪表等设备对馈线的各项参数进行实时监测，并将监
测数据传输给监控中心，实现对馈线状态的全方位掌握。
馈线监控主要包括电流、电压、
功率因数、功率负荷等参数的监测，还可以对损耗、故障和负荷变化等情况进行监测。
监
测数据可以通过通信网络传输，实现对馈线状态的实时监测。
馈线控制是指通过控制设备，对馈线的运行状态进行调节和控制，以实现对馈线的智
能化管理。
馈线控制主要包括对电流、电压、功率因数等参数的调节和控制，以及对开关、断路器等设备的开闭控制。
通过对馈线的调节和控制，可以实现对馈线的负荷均衡、功率
因数的调整、故障的快速隔离和恢复等功能。
1.提高馈线的可靠性。
通过实时监测和控制，可以及时发现和隔离馈线的故障，减少
停电时间，提高供电的可靠性。
2.提高馈线的经济性。
通过对馈线的负荷均衡和功率因数的调整，可以有效减少功率
损耗，提高配电网的运行效率，降低供电成本。
4.提高调度的灵活性。
通过对馈线的智能化管理，可以实现对馈线的即时调度，根据
需求进行负荷调整，提高供电的灵活性。
馈线自动化技术方案
故障隔离技术
供电恢复技术
通过自动重合闸、分段开关等设备，实现 故障区域的自动隔离，避免故障扩大。
根据配电网拓扑结构和负荷情况，制定合 理的供电恢复策略，如网络重构、负荷转 移等，确保非故障区域的正常供电。
系统架构与功能模块
系统架构
包括主站层、通信层和终端层三层架 构，主站层负责数据处理和决策分析 ，通信层负责数据传输，终端层负责 数据采集和执行控制命令。
功能模块
包括数据采集与处理模块、故障定位 与隔离模块、供电恢复模块、人机界 面模块等。各模块之间相互协作，实 现馈线自动化的各项功能。
04 馈线自动化技术应用案例及效果分析
CHAPTER
应用案例介绍
案例一
某大型城市电网馈线自动 化改造
背景
为满足城市不断增长的用 电需求，提高电网供电可 靠性和运行效率。
供电可靠性。
优化资源配置
通过馈线自动化技术，可以实现对 电力设备的远程监控和管理，优化 资源配置，提高设备利用率。
适应新能源接入
随着新能源的大规模接入，电网运 行方式日趋复杂，馈线自动化技术 能够适应新能源的接入，保障电网 安全稳定运行。
馈线自动化技术的意义
提升电网智能化水平
降低运维成本
馈线自动化技术是智能电网的重要组成 部分，能够实现电网的实时监测、控制 和优化，提升电网的智能化水平。
关键技术研发
在故障检测、定位、隔离以及供电恢复等方面取得了一系 列关键技术突破，提高了馈线自动化的可靠性和效率。
实际应用效果
通过在实际配电网中的应用，验证了馈线自动化技术方案 的有效性和实用性，显著提高了供电可靠性和用户满意度。
未来研究方向与展望
深化技术研究
针对现有技术存在的问题和不足，进一步开展深入研究，提升馈线自动化的智能化水平和 自适应能力。
