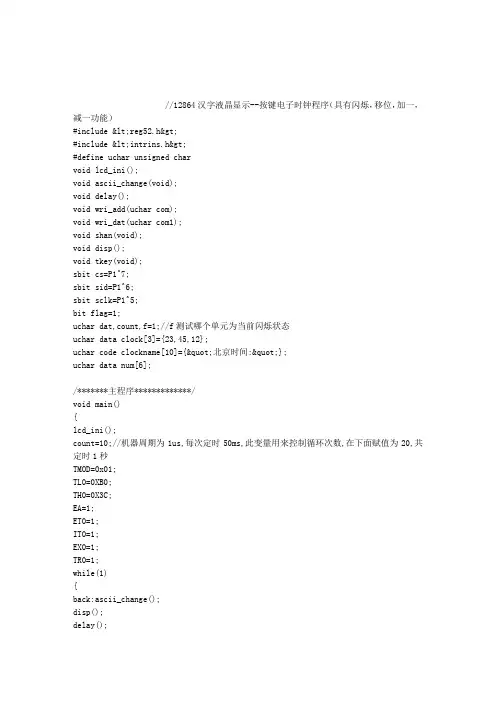

12864汉字液晶显示--按键电子时钟程序(具有闪烁,移位,加一,减一功能)
//12864汉字液晶显示--按键电子时钟程序（具有闪烁，移位，加一，减一功能）#include <reg52.h>#include <intrins.h>#define uchar unsigned charvoid lcd_ini();void ascii_change(void);void delay();void wri_add(uchar com);void wri_dat(uchar com1);void shan(void);void disp();void tkey(void);sbit cs=P1^7;sbit sid=P1^6;sbit sclk=P1^5;bit flag=1;uchar dat,count,f=1;//f测试哪个单元为当前闪烁状态uchar data clock[3]={23,45,12};uchar code clockname[10]={"北京时间:"};uchar data num[6];/*******主程序*************/void main(){lcd_ini();count=10;//机器周期为1us,每次定时50ms,此变量用来控制循环次数,在下面赋值为20,共定时1秒TMOD=0x01;TL0=0XB0;TH0=0X3C;EA=1;ET0=1;IT0=1;EX0=1;TR0=1;while(1){back:ascii_change();disp();delay();if(flag==1)goto back;tkey();shan();delay();}}/****lcd初始化*******/void lcd_ini(){wri_add(0x30);delay();wri_add(0x0c);delay();wri_add(0x01);delay();wri_add(0x06);delay();}/********定时程序*************/ void timer1() interrupt 1 using 2 {TL0=0XB0;TH0=0X3C;count--;if(count==0){count=10;clock[2]++;//秒//}elsegoto out;if(clock[2]==60){clock[2]=0;clock[1]++;//分//}if(clock[1]==60){clock[1]=0;clock[0]++;}if(clock[0]==24)//时//clock[0]=0;out:_nop_();}/*******十位个位转换成ASCII码************/ void ascii_change(void){num[5]=clock[2]-(clock[2]/10)*10+0x30;num[4]=clock[2]/10+0x30;num[3]=clock[1]-(clock[1]/10)*10+0x30;num[2]=clock[1]/10+0x30;num[1]=clock[0]-(clock[0]/10)*10+0x30;num[0]=clock[0]/10+0x30;}/********廷时程序*************/void delay(){uchar i,j;for (i=250;i>0;i--)for (j=250;j>0;j--);}/*****Write address*********/void wri_add(uchar com){uchar i,j,k;cs=0;cs=1;dat=0xf8;for(i=1;i<=8;i++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com;dat=dat&0xf0;for(j=1;j<=8;j++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com;dat=_cror_(dat,4);// 此为高低四位交换dat=dat&0xf0;for(k=1;k<=8;k++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}}/*********Write data*************/ void wri_dat(uchar com1){uchar i,j,k;cs=0;cs=1;dat=0xfa;for(i=1;i<=8;i++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com1;dat=dat&0xf0;for(j=1;j<=8;j++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}dat=com1;dat=_cror_(dat,4);// 此为高低四位交换dat=dat&0xf0;for(k=1;k<=8;k++){sid=(bit)(dat&0x80);sclk=0;sclk=1;sclk=0;dat=dat<<1;}}/******display program***********/ void disp(){uchar i,k=0;wri_add(0x80);for (i=1;i<=9;i++)wri_dat(clockname[i-1]);wri_add(0x90);for (i=1;i<=6;i++) {k++;if(k==3||k==5)wri_dat(clockname[8]);//时间之间的冒号。
点阵12864液晶操作
点阵LCD12864的显示原理（不带字库）在数字电路中，所有的数据都是以0和1保存的，对LCD控制器进行不同的数据操作，可以得到不同的结果。
对于显示英文操作，由于英文字母种类很少，只需要8位（一字节）即可。
而对于中文，常用却有6000以上，于是我们的D OS前辈想了一个办法，就是将ASCII表的高128个很少用到的数值以两个为一组来表示汉字，即汉字的内码。
而剩下的低128位则留给英文字符使用，即英文的内码。
那么，得到了汉字的内码后，还仅是一组数字，那又如何在屏幕上去显示呢？这就涉及到文字的字模，字模虽然也是一组数字，但它的意义却与数字的意义有了根本的变化，它是用数字的各位信息来记载英文或汉字的形状，如英文的'A'在字模的记载方式如图1所示：图1 “A”字模图而中文的“你”在字模中的记载却如图2所示：图2 “你”字模图12864点阵型LCD简介12864是一种图形点阵液晶显示器,它主要由行驱动器/列驱动器及128×64全点阵液晶显示器组成。
可完成图形显示，也可以显示8×4个(16×16点阵)汉字。
管脚号管脚名称LEVER 管脚功能描述1 VSS 0 电源地2 VDD +5.0V 电源电压3 V0 - 液晶显示器驱动电压4 D/I(RS) H/L D/I=“H”，表示DB7∽DB0为显示数据D/I=“L”，表示DB7∽DB0为显示指令数据5 R/W H/L R/W=“H”，E=“H”数据被读到DB7∽DB0R/W=“L”，E=“H→L”数据被写到IR或DR6 E H/L R/W=“L”，E信号下降沿锁存DB7∽DB0R/W=“H”，E=“H”DDRAM数据读到DB7∽DB07 DB0 H/L 数据线8 DB1 H/L 数据线9 DB2 H/L 数据线10 DB3 H/L 数据线11 DB4 H/L 数据线12 DB5 H/L 数据线13 DB6 H/L 数据线14 DB7 H/L 数据线15 CS1 H/L H:选择芯片(右半屏)信号16 CS2 H/L H:选择芯片(左半屏)信号17 RET H/L 复位信号,低电平复位18 VOUT -10V LCD驱动负电压19 LED+ - LED背光板电源20 LED- - LED背光板电源表1：12864LCD的引脚说明在使用12864LCD前先必须了解以下功能器件才能进行编程。
12864+键盘按键控制
LCD12864_data=dat; DelayMs(5); LCD12864_E=1; DelayMs(5); LCD12864_E=0; } //------设定显示位置-----------void set_LCD12864_pos(uchar x,uchar y) { uchar pos; if(x==0) x=0x80; if(x==1) x=0x90; if(x==2) x=0x88; if(x==3) x=0x98; pos=x+y; write_12864cmd(pos); //地址 } //------------写字符串---------------void write_12864str(uchar *s) { while(*s) {
#endif
Lcd12864.h #ifndef __LCD12864_H__ #define __LCD12864_H__ #include"keyboard.h" #define uchar unsigned char #define uint unsigned int //-----端口定义-----------#define LCD12864_data P0 sbit LCD12864_RS =P2^4; sbit LCD12864_RW =P2^5; sbit LCD12864_E = P2^6; sbit LCD12864_PSB=P2^1; sbit LCD12864_RES=P2^3; //------------------------//extern void delay_1ms(uint x); extern void set_LCD12864_pos(uchar x,uchar y);//x 确定行，y 确定起始位置 extern void LCD12864_init(); extern void write_12864cmd(uchar cmd);
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 课程设计概述和要求
1.1 课程设计任务与要求
设计任务：利用 AT89C51 单片机结合 12864LCD 显示器设计计算器键盘按键。 设计要求 1：本设计实现一个 12864LCD 显示 12864LCD 显示器设计计算器
1.2 课程设计目的思路
1、先把与题目有关的芯片资料找到，熟悉一下芯片资料 2、把此程序的电路图看懂，了解一下它的实现原理，以及实现的功能。 3、分析一下此程序的各部分的功能，各零件的工作原理。 4、对程序进行调试，分析调试结果，观察并得出结论。
1.3 课程设计需要配置的环境
1、一台主机，一台显示器 2、Keil uVision3/Keil uVision4 应用程序软件 3、ISIS 7 Professional 仿真软件 4、老师交给的仿真电路图，及案例 5、纸张，以及一些参考资料
AT89C51 芯片图如下图所示。
图 AT89C51 芯片图 （1）AT89C51 主要特性:
与 MCS-51 兼容；4K 字节可编程闪烁存储器；寿命：1000 写/擦循环； 数据保留时间：10 年；全静态工作：0Hz-24MHz；三级程序存储器锁定； 128×8 位内部 RAM；32 可编程 I/O 线；两个 16 位定时器/计数器；5 个中断 源；可编程串行通道；低功耗的闲置和掉电模式；片内振荡器和时钟电路。 2.2.3 计算器键盘
1、RS，R/W 的配合选择决定控制界面的 4 种模式：
RS
R/W
功能说明
L
L
MPU 写指令到指令暂存器（IR）
读出忙标志（BF）及地址记数器（AC）
L
H
的状态
H
L
MPU 写入数据到数据暂存器（DR）
H
H
MPU 从数据暂存器（DR）中读出数据
2、E 信号
E 状态
执行动作
结果
高——>低
I/O 缓冲——>DR 配合/W 进行写数据或指令
4
标准的 MCS-51 指令集和输出管脚相兼容。由于将多功能 8 位 CPU 和闪烁存 储 器 组 合 在 单 个 芯 片 中 ， ATMEL 的 AT89C51 是 一 种 高 效 微 控 制 器 ， AT89C2051 是它的一种精简版本。AT89C 单片机为很多嵌入式控制系统提供 了一种灵活性高且价廉的方案。
键盘电路的设计原理 首先行列式键盘中的键实际上就是一个机械开关，该开关位于行线和列线的交点处，通 过按键加以连接。当按下某个键时，该交点的行线和列线接通，相应行线或列线上的的 电平发生变化，从而可以确定被按下的功能键。4 行×4 列的行列式键盘如图：
其次运用线翻转法判断有无键按下： 键盘的高 4 位用于列控制，低 4 位用于行控制，并将全部行线 P0.0～P0.3 置低电平，然后 再检查列线电平的状态。只要其中有一列电平为低，则表示右键按下，并且被按下的键位于 低电平和 4 根行线交叉的某一个按键中。 判断被按下键的位置： 依次将所有的行线 P0.4～P0.77 置为低电平，在判断 4 根列线的电平状态，当遇到某一列的 电平为低时表示此键按下。
16×2 12864 液晶显 示电路
4×4 非 编码行 列式矩 阵
2.2 元件解析
2.2.1 12864 LCD 芯片
1、主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)； 显示内容：128 列× 64 行 显示颜色：黄绿 显示角度：6：00 钟直视 LCD 类型：STN 与 MCU 接口：8 位或 4 位并行/3 位串行 配置 LED 背光 多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等
LCD1
LGM12641BS1R
CS1 CS2 GND VCC V0 DI R/W E DB0 DB1 DB2 DB3 DB4 DB5 DB6 DB7 RST -Vout
CS1 1 CS2 2
3 4 5 DI 6 RW 7 E8 D0 9 D1 10 D2 11 D3 12 D4 13 D5 14 D6 15 D7 16 RST 17 18
此模块提供硬体光标及闪烁控制电路，由地址计数器的值来指定 DDRAM 中的光标或闪烁 位置。
2.2.2 AT89C51 芯片
（1）AT89C51 简介 AT89C51 是 一 种 带 4K 字 节 闪 存 可 编 程 可 擦 除 只 读 存 储 器
（FPEROM—Flash Programmable and Erasable Read Only Memory）的低电压、 高性能 CMOS8 位微处理器，俗称单片机。AT89C2051 是一种带 2K 字节闪存 可编程可擦除只读存储器的单片机。单片机的可擦除只读存储器可以反复擦 除 1000 次。该器件采用 ATMEL 高密度非易失存储器制造技术制造，与工业
3
字型产生 ROM（CGROM） 字型产生 ROM（CGROM）提供 8192 个此触发器是用于模 块屏幕显示开和关的控制。DFF=1 为开显示（DISPLAY ON),DDRAM 的内容就显示 在屏幕上，DFF=0 为关显示（DISPLAY OFF)。DFF 的状态是指令 DISPLAY ON/OFF 和 RST 信号控制的。 显示数据 RAM（DDRAM）模块内部显示数据 RAM 提供 64×2 个位元组的空间，最 多可控制 4 行 16 字（64 个字）的中文字型显示，当写入显示数据 RAM 时，可分 别显示 CGROM 与 CGRAM 的字型；此模块可显示三种字型，分别是半角英数字型 (16*8)、CGRAM 字型及 CGROM 的中文字型，三种字型的选择，由在 DDRAM 中写入 的编码选择，在 0000H—0006H 的编码中（其代码分别是 0000、0002、0004、0006 共 4 个）将选择 CGRAM 的自定义字型，02H—7FH 的编码中将选择半角英数字的 字型，至于 A1 以上的编码将自动的结合下一个位元组，组成两个位元组的编码 形成中文字型的编码 BIG5（A140—D75F），GB（A1A0-F7FFH）。 字型产生 RAM(CGRAM) 字型产生 RAM 提供图象定义(造字)功能, 可以提供四组 16×16 点的自定义图象空间，使用者可以将内部字型没有提供的图象字型自行 定义到 CGRAM 中，便可和 CGROM 中的定义一样地通过 DDRAM 显示在屏幕中。 地址计数器 AC 地址计数器是用来贮存 DDRAM/CGRAM 之一的地址,它可由设定指令 暂存器来改变，之后只要读取或是写入 DDRAM/CGRAM 的值时，地址计数器的值就 会自动加一，当 RS 为“0”时而 R/W 为“1”时，地址计数器的值会被读取到 DB6——DB0 中。 光标/闪烁控制电路
5
计算器键盘就是一个 4*4 的行列扫描，行对应着 A、B、C、D（和 P1.0~P1.3 相连），列 对应着 1、2、3、4（和 P1.4~P1.7 相连），读取 P1 口的值判断哪个键被按下了，执行该操 作。
2.2.4 电路分析
1、通过 AT89C51 芯片 PO 口与键盘相接，键盘中的键就是一个行列开关，该开关位于行 列的交点处，通过按下某个键，该交点的行线和列线联通，相应的行列电平发生变化，从而 可以确定按下的功能键。读取 P0 的值就可以确定按键，再由 AT89C51 芯片读取按键的值通 过 P1 口和 P2 口显示在 LCD12864 上，每显示一个按键值 LS1 发出声音。 接 P3.7 口，判断键盘是否按下，一旦键盘某个键按下，此元件会发出声音。
高
DR——>I/O 缓冲 配合 R 进行读数据或指令
低/低——>高
无动作
忙标志:BF BF 标志提供内部工作情况.BF=1 表示模块在进行内部操作,此时模块 不接受外部指令和数据.BF=0 时,模块为准备状态,随时可接受外部指令和数据. 利用 STATUS RD 指令,可以将 BF 读到 DB7 总线,从而检验模块之工作状态.
键盘按键 2.利用 AT89C51 控制整个电路来实现. 显示 12864LCD 显示器 设计计算器键盘按键，系统主要包括硬件和软件两部分。重点就 是各部分硬件的连接设计以及程序的编写。本章讲述的就是系统 硬件的设计，其中包括各模块的器件选择和电路设计。将计算器 按键上的信息传送至 AT89C51 主芯片之中，利用 P2 端口使之显 示于 12864LCD 液晶显示屏上。
目录
1 课程设计概述和要求 ……………………………………………………………………1 1.1 课程设计要求与任务 ……………………………………………………………2 1.2 课程设计思路 ………………………………………………………………………2 1.3 课程设计需要配置的环境 ………………………………………………………3
LS1
SOUNDER
2、时钟电路由 AT89S51 得 18、19 引脚的时钟端（XTL1 及 ATAL 2）以及 12MHZ 晶振、47pF 的电容 C1、C2 组成，采用片内振荡方式。其时间周期为 1/12us，机器周期为 1s。单片机的 外部晶振电路如图 3 AT89C51 中有一个用于构成内部振荡器的高增益反相放大器，引脚 XTAL1 和 XTAL2 分别 是该放大器的输入端和输出端。这个放大器与作为反馈元件的片外石英晶体或陶瓷谐振器一 起构成振荡器。振荡器特性: XTAL1 和 XTAL2 分别为反向放大器的输入和输出。该反向 放大器可以配置为片内振荡器。石晶振荡和陶瓷振荡均可采用。如采用外部时钟源驱动器件， XTAL2 应不接。有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号 的脉宽无任何要求，但必须保证脉冲的高低电平。
3 软件设计 …………………………………………………………………………………12 3.1 程序流程图………………………………………………………………………12 3.2 程序代码 …………………………………………………………………………12
