水渠参考施工方法
引水渠施工方案
引水渠施工方案引水渠是人工修建的水道系统，用于引导水源从水源地输送到水利工程项目或农田灌溉地。
设计和施工一个高效可靠的引水渠是确保水资源合理分配和利用的重要环节。
本文将探讨引水渠施工的一般方案，并着重介绍引水渠的设计原则、施工方法及注意事项。
一、引水渠设计原则引水渠设计的核心原则是确保水流稳定、均匀，并最大限度减少水流阻力。
以下是一些引水渠设计的基本原则：1. 根据水源特点和需求量确定引水渠的尺寸和断面形状。
水源的流量和压力是决定引水渠尺寸的关键因素。
根据需要的供水量和目标水流速度，选择合适的渠宽和渠深。
2. 设计引水渠的断面形状。
常用的断面形状包括矩形、梯形和圆形，选择合适的断面形状可以降低水流阻力，提高输水能力。
3. 确保引水渠的坡度适当。
引水渠的坡度决定了水的流速和流量。
过大的坡度会导致水流速度过快，增加水流阻力；过小的坡度则会造成水流速度不足，影响供水量。
根据引水渠的长度和高差，合理选择坡度，平衡流速和流量要求。
4. 考虑水的保护和排泄。
在引水渠设计中，要考虑到防止水的浪费和泄漏。
采用合适的渠壁保护措施，如加固和垫层，以防止水渗漏和土壤侵蚀。
5. 防止水流淤积和堵塞。
对于长期引水渠运行来说，水流淤积和堵塞是常见的问题。
通过设置过滤器、引水渠清理等措施，定期清除淤泥和杂物，保持良好的引水渠通畅。
二、引水渠施工方法1. 地面引水渠施工地面引水渠施工通常适用于短距离和小流量的引水渠。
施工步骤如下：（1）准备工作：确定引水渠的起止点，清理施工区域，规划施工路径。
（2）开挖渠槽：根据设计要求，使用挖掘机等机械设备开挖引水渠槽。
确保渠槽底部平整。
（3）加固渠槽：在渠槽底部和两侧增加适当的加固措施，以防止渠槽塌陷。
（4）排水系统：在开挖的引水渠槽中设置合适的排水系统，以处理来自水源的积水和降雨水。
（5）渠壁保护：根据需要，在渠槽的两侧设置合适的保护措施，如加固土壤或混凝土渠壁，以防止渠壁侵蚀。
（6）清理和整平：清理渠槽内的残留物和杂物，并确保渠槽底部平整。
农村灌溉渠工程施工
农村灌溉渠工程施工一、引言灌溉是农业生产中至关重要的一环，它直接影响着农作物的产量和质量。
而农村灌溉渠工程的建设，则是保证农田灌溉功能得以正常运转的关键。
在农村灌溉工程施工中，各种工程技术和管理措施的应用，将对农村灌溉工程的施工质量和工程效果起到决定性的作用。
二、设计与准备在进行农村灌溉渠工程施工之前，必须充分考虑到工程所需要的设计方案和准备工作。
首先需要进行灌溉渠道的设计，包括渠道的长度、宽度、深度、坡度等方面的设计。
设计方案应该根据当地的地理和气候条件以及种植作物的需求而定，确保渠道能够满足农田的灌溉需求。
接下来需要进行地基的勘探和处理工作，以确保灌溉渠道的稳定性。
勘探工作要详细记录地质情况，确定地表、地下水位等情况，为施工提供准确的参考。
在地基处理方面，需要采取合适的方法，比如加固地基、排水、填土等，以确保渠道的稳定性和耐久性。
此外，还需要进行人力、物力、财力等方面的准备工作。
确定施工计划和进度，准备好所需的设备和材料，保障施工的顺利进行。
三、施工过程1. 土方开挖土方开挖是农村灌溉渠工程施工中的重要环节。
在进行土方开挖时，需要按照设计要求和施工计划进行，保证渠道的深度、宽度和坡度都符合要求。
同时还要注意安全问题，避免发生人员伤害和事故。
2. 地基处理在进行地基处理时，要根据勘探结果和设计要求进行，选择合适的方法进行处理。
可能采取的方法包括挖土加固、填土、排水等。
处理地基的目的是确保渠道的稳定性和耐久性。
3. 渠道建设渠道建设是农村灌溉渠工程施工中的关键环节，它直接影响着农田的灌溉效果。
在进行渠道建设时，需要保证渠道的整体性和密封性，以确保灌溉水源能够顺利送达农田。
渠道建设包括渠道壁面的施工、渠底的垫砂和覆土等工作。
施工过程中，需要保证施工质量，避免渠道出现裂缝等问题。
4. 设备安装在进行农村灌溉渠工程施工时，还需要对灌溉设备进行安装。
灌溉设备包括深井泵、立管、喷灌头等，它们的安装质量直接影响着灌溉效果。

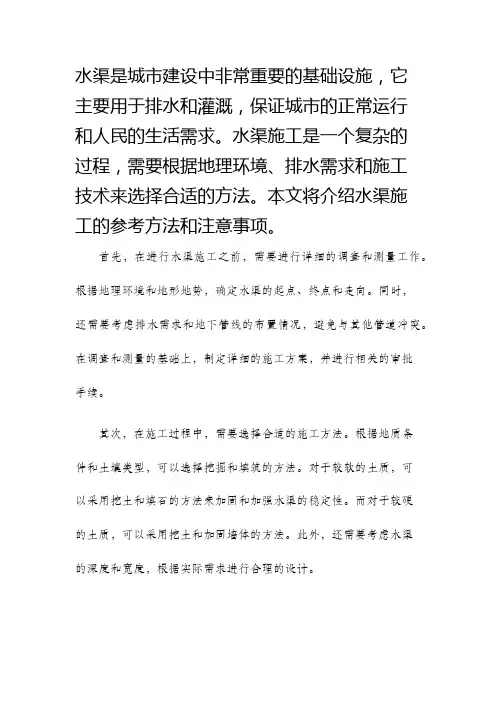

水渠参考施工方法
水渠是城市建设中非常重要的基础设施，它主要用于排水和灌溉，保证城市的正常运行和人民的生活需求。
水渠施工是一个复杂的过程，需要根据地理环境、排水需求和施工技术来选择合适的方法。
本文将介绍水渠施工的参考方法和注意事项。
首先，在进行水渠施工之前，需要进行详细的调查和测量工作。
根据地理环境和地形地势，确定水渠的起点、终点和走向。
同时，还需要考虑排水需求和地下管线的布置情况，避免与其他管道冲突。
在调查和测量的基础上，制定详细的施工方案，并进行相关的审批手续。
其次，在施工过程中，需要选择合适的施工方法。
根据地质条件和土壤类型，可以选择挖掘和填筑的方法。
对于较软的土质，可以采用挖土和填石的方法来加固和加强水渠的稳定性。
而对于较硬的土质，可以采用挖土和加固墙体的方法。
此外，还需要考虑水渠的深度和宽度，根据实际需求进行合理的设计。
另外，施工过程中还需要注意以下几点。
首先是施工安全。
水渠施工涉及到挖掘和填筑等作业，存在一定的安全风险。
因此，在施工前需要进行安全培训，并配备相关的安全设施和人员。
其次是质量控制。
水渠是长期使用的基础设施，质量的好坏直接关系到使用寿命和稳定性。
因此，需要在施工过程中做好质量把控，配合相关的检测和验收工作。
最后是环保问题。
水渠施工涉及土地的开垦和清理工作，需要注意环保要求，合理处理废弃物和污水。
在水渠施工完成后，还需要进行相关的维护和管理工作。
及时清理水渠中的杂物和堵塞物，保证水渠的畅通。
同时，定期检查和维修水渠的墙体和底床，及时修补破损部位，防止渗漏和塌陷。
此外，还需要制定相关的管理制度和应急预案，做好水渠的安全和管理工作。
综上所述，水渠施工是一项复杂的工程，需要根据实际情况选择合适的施工方法和技术。
在施工过程中需要注重安全、质量和环保等方面的要求，确保水渠的稳定和正常使用。
同时，还需要进行维护和管理工作，保证水渠的畅通和正常运行。
只有这样，才能满足城市的排水需求，保障人民的生活。
临时水渠工程施工方案
临时水渠工程施工方案一、项目概况本工程位于XX市XX区，为了解决当地水资源短缺问题，我单位承接了临时水渠工程施工任务。
工程建设地点地势平坦，交通便利，周边无重要建筑物，环境较为简单，适宜进行工程施工。
二、工程内容本工程主要包括以下内容：1. 土地准备：在工程建设地点进行土地开挖和平整，为后续水渠建设做好准备。
2. 渠道挖掘：根据工程设计要求，在地面上挖掘一条长XXX米，宽XXX米，深XXX米的水渠。
3. 渠道内衬石：采用当地丰富的石材进行水渠内衬，加固水渠结构。
4. 排水设施：在水渠末端设置排水口，将水引入指定排水渠或地势低洼地区。
5. 渠道围护：为保证水渠工程的安全和稳定，对水渠周边进行围护工程，防止外部因素对水渠造成影响。
6. 安全设施：在水渠附近设置警示牌，提醒周边居民或行人注意安全，避免发生意外。
三、施工方案1. 施工准备1.1. 公司负责人成立专门工作小组，负责本工程的组织筹备和施工安排。
1.2. 设立施工现场指挥部，并配备专业的施工人员和技术人员。
1.3. 编制《临时水渠工程施工方案》，并在当地相关部门备案。
1.4. 根据项目需求，组织采购必要的工程材料和设备。
1.5. 按照施工计划，组织施工人员进行专业技能培训，确保员工具备相关的操作技能和安全意识。
2. 施工过程2.1. 土地准备：根据设计要求，清理工程建设地点，进行土地平整和开挖工作。
2.2. 渠道挖掘：根据设计图纸，标明挖掘范围，采用挖掘机等专业设备进行水渠的挖掘工作。
2.3. 渠道内衬石：在挖掘完成后，引入石材进行水渠内衬，保证水渠的稳定和安全。
2.4. 排水设施：根据设计要求，在水渠末端设置排水口，确保水流能够按照设计要求排放。
2.5. 渠道围护：采用混凝土或其他材料，对水渠周边进行围护，提高水渠的抗压能力和稳定性。
2.6. 安全设施：在水渠附近设置警示标识，提醒周边居民注意安全。
3. 施工收尾3.1. 完成水渠工程后，对工程现场进行清理，保持周边环境整洁。
关于河渠工程施工
关于河渠工程施工一、河渠工程施工的流程河渠工程的施工流程一般包括勘察设计、施工准备、施工实施、验收评定等几个环节。
在进行河渠工程施工之前，必须进行勘察设计工作，确定工程的具体位置、规模和施工方案。
在进行施工准备阶段，需要准备各种施工设备、材料和人力资源，确保施工能够顺利进行。
施工实施阶段是整个施工过程中的主要阶段，需要按照设计方案和施工要求进行施工，确保工程质量。
最后，进行验收评定阶段，对工程进行检查和评定，确定工程的合格性。
二、河渠工程施工的方法在进行河渠工程施工时，需要根据具体情况选择合适的施工方法。
常见的河渠工程施工方法包括挖掘法、爆破法、灌浆法、混凝土浇筑法等。
挖掘法是指通过挖掘机等设备对工程进行开挖，用于形成河道或渠道等结构。
爆破法是指使用爆破药品对工程进行开挖或破碎，常用于对硬质岩石的处理。
灌浆法是指在工程中灌注水泥灌浆料，用于加固或填充工程部位。
混凝土浇筑法是指使用混凝土对工程进行修建，用于构建桥梁、坝体等。
三、河渠工程施工的技术河渠工程施工中，需要掌握一定的施工技术，以确保施工的质量和安全。
常用的河渠工程施工技术包括挖掘技术、灌浆技术、混凝土浇筑技术等。
在进行挖掘工程时，需要控制挖掘机的操作技术，确保开挖的精度和速度。
在进行灌浆工程时，需要掌握灌浆设备的操作技术，调节灌浆流量和压力，确保灌浆的均匀性。
在进行混凝土浇筑工程时，需要控制混凝土的配合比和浇筑速度，确保混凝土浇筑的均匀性和强度。
四、河渠工程施工的注意事项在进行河渠工程施工时，需要注意以下几个方面的问题。
首先，要严格按照设计方案进行施工，不得随意更改设计，以免影响工程的质量。
其次，要严格控制施工过程中的质量控制，对施工工艺和材料进行检验和验收。
再次，要保证施工过程中的安全，采取各种安全措施，确保施工人员的安全。
最后，要做好环境保护工作，保护周围环境，减少对生态环境的影响。
总的来说，河渠工程施工是一项复杂的工程，需要进行全面的施工计划和技术准备，确保工程的质量和安全。
方形引水渠施工方案图
方形引水渠施工方案图引言方形引水渠广泛应用于农田灌溉、水利工程和城市排水系统中。
本文将介绍方形引水渠的施工方案图，旨在提供一个清晰的视觉参考，帮助工程师和施工人员了解方形引水渠的设计和施工要点。
施工现场选择选择合适的施工现场是方形引水渠施工的第一步。
在进行施工前，需要详细调研和评估候选施工现场的地质条件、水文地质条件、水资源供应状况等因素。
确保施工现场符合工程要求和可行性。
设计要点方形引水渠的设计应考虑以下因素：1.流量要求：确定所需的水量和水质要求，以及渠道的最小可流动面积。
2.坡度要求：根据地形和引水渠的起点和终点高程，计算出适当的坡度，确保水在引水渠中能够顺利流动。
3.渠底宽度和侧坡设计：根据流量要求和土壤条件，确定合适的渠底宽度和侧坡坡度。
4.渠道材料：选择合适的材料，例如混凝土或土工材料，确保渠道的耐久性和抗冲刷能力。
5.渠道防护措施：根据引水渠附近的环境条件和可能发生的灾害，设计适当的渠道防护措施，例如挡土墙或防浪墙。
施工步骤根据设计要点，方形引水渠的施工步骤如下：1.清理施工区域：清除施工区域内的杂草、垃圾和其他障碍物。
2.地基准备：挖掘渠道的地基，确保地基平整和坚实。
3.安装防渗膜：在地基上铺设防渗膜，以防止土壤中的水渗漏到渠道中。
4.浇筑混凝土/填充土工材料：根据设计要求，浇筑混凝土或填充土工材料，形成渠道的底部和侧边。
5.完善渠道结构：确保渠道结构的均匀和坚固，修整渠道底部和侧边的表面。
6.安装渠道防护措施：根据设计要求，安装渠道防护措施，例如挡土墙或防浪墙。
7.完善渠道细节：检查并修复渠道上的任何缺陷，确保渠道的完整性和功能性。
8.清理施工区域：清除施工区域内的垃圾和残留物，确保施工区域的干净整洁。
安全注意事项在方形引水渠施工过程中，应注意以下安全事项：1.施工人员应穿戴适合的个人防护装备，例如安全帽、安全鞋等。
2.施工区域应设置明显的警示标志，禁止未经授权的人员进入。
3.确保施工现场的安全通道畅通，并设置合适的护栏和警示标志。
乡村水渠工程施工方案
乡村水渠工程施工方案一、项目概况乡村水渠工程是指利用自然和人工设施将水源引至农田或居民用水，以供农田灌溉或居民生活用水。
在农村地区，水渠工程具有重要的意义，能够有效解决农田灌溉和居民用水的问题，促进农业生产和村庄发展。
本项目位于某县农村地区，旨在改善农田灌溉条件，提高农田产量，为当地农民提供更好的生活环境。
二、工程内容1. 设计方案本项目的设计方案是在现有水源的基础上，修建一条新的水渠，通过引水、输水和排水系统，将水源引入农田，进行灌溉和供水。
水渠将采用混凝土渠道和涵洞结构，保证水渠的稳定性和耐久性。
同时，设计方案还将考虑水质、水量、水位等因素，以满足农田灌溉和居民用水的需求。
2. 施工范围本项目的施工范围涵盖了水渠的修建工程、涵洞的建设、输水系统和排水系统的安装等工程内容。
施工范围包括水源引水点至农田灌溉区和村庄居民用水区，全长约10公里。
3. 施工内容施工内容主要包括以下几个方面：(1) 水渠建设根据设计方案，水渠将采用混凝土渠道，具体施工内容包括挖掘、铺设钢筋和模板、浇筑混凝土、抹平整齐等工作。
(2) 涵洞建设在水渠跨越山谷、河流等障碍物时，需要修建涵洞，以确保水渠的通畅。
涵洞的施工内容包括挖掘、支模、浇筑混凝土、加固及防水处理等工作。
(3) 输水系统安装根据设计方案，需要在输水系统的各个节点进行管道安装、管道连接、阀门安装及调试等工作。
(4) 排水系统安装排水系统主要用于排除水渠内的积水，确保水渠畅通。
施工内容包括排水管道的安装、排水口的设置、调试等工作。
三、施工方法1. 水渠建设水渠建设采用挖掘、铺设和浇筑的方法，根据设计方案和地形地貌进行开挖，施工中要注意挖掘坡度和渠底底部整平，铺设钢筋和模板时要确保位置准确，浇筑混凝土时要注意振捣、养护和防渗等工艺。
2. 涵洞建设涵洞建设采用开挖、支模和浇筑的方法，根据设计方案和地形地貌进行开挖，施工中要注意支模结构的稳固和浇筑混凝土的质量，加固及防水处理要做到位。
水渠保护工程施工方案
水渠保护工程施工方案一、施工前准备工作1.项目背景及目的水渠是农业灌溉系统中重要的组成部分，起着引水、供水、排水的重要作用。
然而，由于长期的使用和自然因素的影响，水渠容易出现破损、漏水等问题，需要进行维护和保护工程。
本施工方案旨在对水渠进行保护工程，提高其使用寿命，保障灌溉系统的正常运行。
2.施工范围和要求本次施工的范围包括X县Y镇Z村的一条长度为1000米的水渠，主要施工内容包括清淤、疏浚、加固、修复等工作。
施工要求严格按照设计图纸和标准规范进行，确保施工质量和安全。
3.施工组织与管理本施工项目由甲方负责组织施工，设立专门的工程管理团队，明确施工责任和分工，定期召开施工会议，及时解决施工中遇到的问题，确保施工进度和质量。
二、施工方案及程序1.清淤工程清淤是水渠保护工程中的首要任务，主要针对水渠底部和两侧的淤泥和杂物进行清理，保证水流通畅。
清淤工程分为机械清淤和人工清淤两种方式。
机械清淤采用挖掘机和清淤船进行，人工清淤则由工人手工清理。
2.疏浚工程疏浚工程是指清除水渠中的淤泥、杂草等物质，确保水渠的畅通，促进水流顺畅。
疏浚工程主要包括清理水渠内的杂物、清理水渠两侧的杂草、修复水渠的横断面等工作，施工过程中应注意保护水渠周边的农田和植被，避免对周围环境造成破坏。
3.加固工程加固工程是指对水渠进行加固，增加其强度和稳定性，防止出现漏水或破坏的情况。
加固工程主要包括在水渠底部和两侧铺设护坡、加固渠底、修复渠壁、安装护栏等工作。
施工过程中应注意选用符合要求的材料，确保加固效果。
4.修复工程修复工程是指对水渠已有的破损或漏水情况进行修复，保证水渠的正常使用。
修复工程主要包括填补渠底缺口、修复渠壁裂缝、补漏等工作。
施工过程中应注意修复材料的选择和施工方法，确保修复效果持久稳固。
5.河道维护水渠保护工程施工完成后，需要对水渠进行定期的维护和检查，确保水渠的正常使用和健康运行。
维护工作包括清理杂物、检查漏水情况、修复破损部位等，定期进行维护保养，延长水渠的使用寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
-6.3施工程序及施工方法6.3.1施工程序根据该工程本身的特性，开展各项工程建设。
首先，完成项目区内的防洪渠工程建设，以解除洪涝威胁，真正做到减灾增效。
其次，完成项目区内防洪渠上交叉建筑物配套工程建设，以解决附近居民日常生产、生活交通条件。
最后，完成项目区内水保、环保综合治理工程，彻底改变项目- 43 - 区防洪现状。
施工单位在正式进入施工现场前，应做好施工的各项准备工作，包括实地考察建设工程现场，落实施工占地及材料堆放地点，做好三通一平工作，确定机械设备及各种建材的进场路线等，由监理单位对确实具备开工条件的施工单位签发开工令。
施工单位要严格按照施工规范进行施工。
42 - 该工程渠道开挖的土石方回填后，剩余部分本着有利于水土保持和环境保护的原则就近堆放，采用种草、植树或设拦碴墙集中堆放等水土保持措施，减少水土流失。
6.2.4工程占地（1）永久占地本工程永久占地为新建防洪渠道3Km，需占用土地5亩，其中耕地2亩，非耕地3亩。
（2）临时占地本工程临时占地主要为施工临时道路、料场、弃碴场及施工生产生活用房和仓库占地，经计算，需占用土地5亩，其中耕地1.5亩，非耕地3.5亩。
以上几项统计可得，本工程共占用土地10亩，其中耕地3.5亩，非耕地6.5亩。
6.3施工程序及施工方法6.3.1施工程序根据该工程本身的特性，开展各项工程建设。
首先，完成项目区内的防洪渠工程建设，以解除洪涝威胁，真正做到减灾增效。
其次，完成项目区内防洪渠上交叉建筑物配套工程建设，以解决附近居民日常生产、生活交通条件。
最后，完成项目区内水保、环保综合治理工程，彻底改变项目- 43 - 区防洪现状。
施工单位在正式进入施工现场前，应做好施工的各项准备工作，包括实地考察建设工程现场，落实施工占地及材料堆放地点，做好三通一平工作，确定机械设备及各种建材的进场路线等，由监理单位对确实具备开工条件的施工单位签发开工令。
施工单位要严格按照施工规范进行施工。
6.3.2施工方法本工程为防洪渠工程建设，工程施工内容主要包括：土石方开挖、回填，浆砌石及混凝土浇筑和预制等，拟采用人力施工为主，辅以机械施工。
其主要施工方法如下：（1）土方开挖与回填渠道断面开挖施工以人工为主，施工时要严格控制渠底高程、坡度及走向等。
回填筑堤施工首先要保证土料好和就近取料的原则，为避免填筑尺寸不足，初填断面尺寸稍大于设计断面，经校核无误后，再行修整。
填筑时应保证新老土层间的紧密结合，沿中心线方向均匀平铺。
为保证设计高度，应根据不同的土质情况，预留一定数量的沉陷高，其数值为设计高的2-5％。
渠系建筑物土方开挖时要求严格掌握各部位的开挖标准和开挖高程。
当开挖至接近设计尺寸时，需预留20cm的保护层，以防止地基土扰动、风化，待砼浇筑前再将此层土挖去。
基坑的尺寸标准应严格掌握，既不能超挖增加工程量，也不能少挖降低工程标准。
土方回填时要严格控制回填土料的土质标准，土料含水量要适中，分- 44 - 层铺筑，每层厚度不超过30cm，用蛙式打夯机夯实，打夯应不少于4遍。
压实后的土料应在现场取样试验，干容重γd≥1.65 g／cm3，含水量控制在17～22％之间。
（2）石方开挖石方开挖采用人工硬打、人工撬挖及人工背运出碴，平均运距50m。
（3）砌石工程条块石、卵石由料场人工选材装车，载重汽车运输至施工地点，人工拌制砂浆，手推胶轮车运送，人工安砌。
施工采用坐浆法，砂浆配合比必须严格掌握，砌筑方法应按《水工建筑物砌石工程施工技术规范》操作，筑前先清基，石料应洗刷干净，同一层面应保持平衡升高，上下层或同一层前后的砌缝应相互错开，避免形成通缝，块卵石应大面朝外，大缝用小块石楔紧，确保浆满面平。
（3）混凝土工程施工前应根据工地骨料的种类、水泥品种、标号，按设计要求提前作好砼的配料、强度、防渗、抗冲等实验，作为混凝土浇筑时的配料依据。
混凝土所用的砂石料，必须质地坚硬、清洁、级配良好。
水泥出厂前必须有出厂合格证和化验单，对于不合格产品或有结块的水泥，应严禁使用。
混凝土施工分为预制、现浇两种方法进行施工，预制应根据工程布局和需要，采用分散或集中预制，人工绑扎钢筋。
现浇砼可采用0.4m3搅拌机设点拌制，机动翻斗车运输，胶轮车配合溜槽入仓，人工平仓，插入式振捣器振捣密实，渠底砼人工捣实，收面。
浇筑完毕后应做好养护工作。
-45 - 钢筋混凝土所用的钢筋在使用前应分批作拉力冷弯试验、钢材焊接试验，并冷拉除锈、调直，按设计要求尺寸加工，砼中预埋件在浇筑前，必须详细检查其位臵、尺寸的正确性，符合设计要求后，方可施工.本工程采用机械化施工，辅以人工施工。
渠道开挖、整形采用人工开挖，胶轮车运土；砼采用搅拌机拌制，组合钢模人工浇筑，振捣器捣实排水暗渠为钢筋混凝土结构，尺寸规格为(内口尺寸)2.5米Ｘ2.5米，4 重庆交通建设（集团）有限责任公司 2 米Ｘ2.5米，底板厚度为300，侧壁厚度为300，顶板厚度为300，排水渠检查井为钢筋混凝土检查井二个，检查井设置塑钢爬梯。
伸缩缝每30～40米设置一道(下设钢筋混凝土垫块)，伸缩缝处设置不锈止水带，留有施工缝时按要求设置止水板，水渠侧壁和检查井侧壁设置预留管道，钢混凝土强度等级为C30/S6，垫层C15，钢筋主要规格型号为Φ6.53、排水渠工艺流程土方开挖→验槽验线→土石方开挖→排水渠垫层→排水渠钢筋绑扎→排水渠模板安装→排水渠混凝土浇筑→模板拆除→检查井钢筋绑扎→检查井模板安装→检查井混凝土浇筑→检查井模板拆除→排水渠主体验收隐蔽→土方回填。
排水渠土石方开挖完毕经有关部门验收合格后进行混凝土垫层浇筑和排水渠主体施工。
排水渠施工每道工序必须经监理工程师验收合格后方可进行下道工序施工。
4、土石方开挖4.1开挖坡度的确定根据地基勘探报告，基槽土方边坡为杂填土、重粉质粘土、粉质粘土、中风化砂岩。
基槽深度在3米以上，考虑到施工现场局部为回填土，按1：1放坡，同时对高边坡采取卸载。
基槽石方采用机械凿打，机械凿打到离设计地面200mm时，采用人工清底，保证设计底高程及基槽平整度。
4.2分层开挖基坑底标高不一，机械开挖采取先整片挖至平均标高，然后再挖个别较深部位。
开挖分二步开挖，并修筑10％～15％坡道，以便挖土及运输车辆进出。
基坑边角部位，机械开挖不到之处，应用人工配合清坡，将松土清至机械作业半径范围内，再用机械掏取运走。
在开挖过程中，应随时检查槽壁和边坡的状态。
及时做好边坡加固。
机械施工挖不到的土方，如：条基、柱基及边角处应配合人工随时进行挖掘，并用手推车把土方运到机械挖到的地方，以便及时挖走。
4.3修帮、清底在距槽底设计标高500㎜槽帮处，抄出水平线，钉上小木橛，然后用人工将暂留土层挖走。
同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准。
开挖基坑（槽）土方，在临时存土地点一定留足回填需用的好土，多余的土方应一次运走，避免二次运输。
土石方方开挖严禁超挖，在挖最后一层时预留20cm厚土石层人工随机械清挖，防止扰动地基底。
在距基坑底50cm以内时，测量放线人员应配合抄出距坑底30cm水平线；自坑边20cm 处每隔2-3m，在坑内钉水平标高控制桩，挂水平线，用尺或事先量好的30cm标准尺杆，随时检查基底标高，最后由两端轴线（中心线）引桩拉通线，检查距槽边尺寸，据此修整槽帮，最后清理槽底土方，修底铲平。
开挖完后在距基坑右边1500mm处开挖1000㎜×1500㎜排水沟，在基坑右侧（40米/段）搭设钢管脚手架爬梯，以供人员上下基坑使用。
4.4基槽验收基坑开挖至设计标高后，汇同勘察、设计、监理单位验槽，验槽合格后方可进行下一道工序。
5、模板工程 5.1材料要求本工程模板采用1200×2400×18mm木胶板进行拼装，保证混凝土外观和质量，支撑采用Ф48钢管加木方（100*50），侧壁的穿墙螺栓选用以￠10（中间加遇水膨胀止水环）用蝴蝶卡加固，对拉螺栓@400，伸缩缝防水结构处加设不锈钢止水带。
5.2 模板安装应满足下列要求： 5.2.1 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有积水； 5.2.2 对清水混凝土工程，应使用能达到设计效果的模板。
5.2.3无论是采用何种材料制作的模板，其接缝都应保证不漏浆。
木模板浇水湿润有利于接缝闭合而不致漏浆，但因浇水湿润后膨胀，木模板安装时的接缝不宜过于严密。
模板内部和与混凝土的接触面应清理干净，以避免夹渣等缺陷。
5.3模板的配置计划5.3模板的配置计划模板配置计划一览表分部工程具体各施工部位单位（㎡）雨水排水渠侧壁1500 顶板4005.4配置机具及人员要求拟用机具一览表设备名称型号数量（台）吊车25T 1 手电锯ф300㎜ 5 圆盘锯 2 手提电钻JIZC20 4 本模板工程的运输采用机械进行运输，人工现场拼装。
施工过程控制5.5顶板模板5.5.1 顶板模板采用定型木胶板(18厚)，铺设在50X100方木上。
木方搁置在脚手架上，间距为200mm。
脚手架立杆横杆间距为1m，剪刀撑每4m设置两道，定型模板的规格尺寸要符合间距，或适当调整间距适应模板的尺寸。
5.5.2顶板模板安装时，先在侧壁模板的两侧板外侧弹水平线，水平线的标高应为水平板底标高减去平板模板厚度及方木高度，然后按水平均线钉上托木，托木上口与水平线相齐。
最后在方木上铺钉平板模板。
为方便拆除，只在模板端部或接头处钉牢，中间尽量少钉。
如用定型模板块则铺在方木上面即可。
5.6侧壁墙模板 5.6.1侧板采用50X100木胶板横拼, 而水渠的内侧板及顶模板则用长条板横拼以利于拆模后的搬运，横档用50×100方木间距为200mm立放，钢管用￠48钢管双管水平间距500mm一道，在双管间用￠10钢筋螺杆纵横间距为500，底板第一道间距300mm,套上“蝴蝶扣”夹紧。
在内侧设置斜撑和平撑，保证模板整体稳定性。
5.6.2墙模板安装时，根据边线先立一侧模板，临时用支撑撑住，用线锤校正模板的垂直，然后装牵杠，再用斜撑固定。
大块侧模组拼时，上下竖向拼缝互相错开，先立两端，后立中间部分。
5.6.3 待钢筋绑扎后，按同样方法安装另一侧模板及斜撑等。
5.6.4为了保证侧壁墙的厚度正确，在两侧模板之间可用小方木撑头(小方木长度等于墙厚)，防水混凝土墙要加止水板(片)的撑头。
小方木要随着浇筑混凝土逐个取出。
为了防止浇筑混凝土的墙身鼓涨，可用直径10㎜的螺栓拉结两侧模板，间距500mm。
螺栓要纵横排列。
5.7质量控制 5.7.1对模板在使用过程中的保护必须落实到各木工班，安装过程中出现的各种质量问题，及时汇报主管工程师；为了增加模板的周转使用率，主管施工员有责任监督木工班对模板的安装使用，项目材料员必须及时跟踪周转材的使用情况，严格周转材的管理，并向项目部经理负责。
