【CN209872409U】一种用于水处理的自动加药装置【专利】
一种全自动加药装置
专利名称：一种全自动加药装置
专利类型：实用新型专利
发明人：田志坚,冯坤,程何康,王涛,梁坤龙,王改平,马来来,夏雪旗
申请号：CN202122394462.4
申请日：20210930
公开号：CN215627099U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种全自动加药装置，包括加药桶，加药桶的内部竖直设置有加药管，加药管的顶端从加药桶的顶部贯穿出，加药管的顶端设置有加药接口，加药管的中部设置有计量泵，加药接口的一侧连接有进水管。
该全自动加药装置是蒸汽锅炉水处理相匹配的一组设备，能定时、定量、自动地往给水管路中注入加药剂，全自动加药装置大大地减少了劳动量，实现科学管理，降低运行成本，通过定期向给水管路内加入缓蚀阻垢剂，从而达到除垢防垢的效果，缓蚀阻垢剂顾名思义就是缓解腐蚀，且阻止设备结垢的水处理药剂，多应用于锅炉及冷却循环用水设备上，使其锅炉给水或循环水不易造成设备结垢和腐蚀，延长其寿命，节省成本和消耗。
申请人：河南省四通锅炉有限公司
地址：475400 河南省周口市太康县产业集聚区阳夏路
国籍：CN
代理机构：昆明合众智信知识产权事务所
代理人：王志新
更多信息请下载全文后查看。

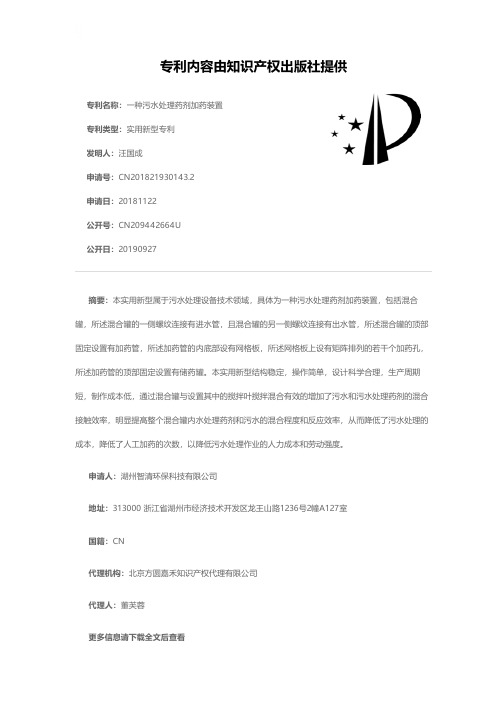

一种污水处理药剂加药装置[实用新型专利]
![一种污水处理药剂加药装置[实用新型专利]](https://img.taocdn.com/s3/m/88bf051d9e314332386893bc.png)
专利名称：一种污水处理药剂加药装置专利类型：实用新型专利
发明人：汪国成
申请号：CN201821930143.2
申请日：20181122
公开号：CN209442664U
公开日：
20190927
专利内容由知识产权出版社提供
摘要：本实用新型属于污水处理设备技术领域，具体为一种污水处理药剂加药装置，包括混合罐，所述混合罐的一侧螺纹连接有进水管，且混合罐的另一侧螺纹连接有出水管，所述混合罐的顶部固定设置有加药管，所述加药管的内底部设有网格板，所述网格板上设有矩阵排列的若干个加药孔，所述加药管的顶部固定设置有储药罐。
本实用新型结构稳定，操作简单，设计科学合理，生产周期短，制作成本低，通过混合罐与设置其中的搅拌叶搅拌混合有效的增加了污水和污水处理药剂的混合接触效率，明显提高整个混合罐内水处理药剂和污水的混合程度和反应效率，从而降低了污水处理的成本，降低了人工加药的次数，以降低污水处理作业的人力成本和劳动强度。
申请人：湖州智清环保科技有限公司
地址：313000 浙江省湖州市经济技术开发区龙王山路1236号2幢A127室
国籍：CN
代理机构：北京方圆嘉禾知识产权代理有限公司
代理人：董芙蓉
更多信息请下载全文后查看。
一种水处理用加药装置[实用新型专利]
![一种水处理用加药装置[实用新型专利]](https://img.taocdn.com/s3/m/8bcf05ff0b4e767f5bcfce6e.png)
专利名称：一种水处理用加药装置专利类型：实用新型专利
发明人：吴永乐
申请号：CN201921394487.0申请日：20190826
公开号：CN210795813U
公开日：
20200619
专利内容由知识产权出版社提供
摘要：本实用新型涉及水处理设备技术领域，具体公开了一种水处理用加药装置，包括药仓，药仓的上部设置进药口，药仓的下部设置送药口；药仓内设置有送药杆，送药杆与送药口同轴设置，且送药杆上端连接推送机构，推送机构推动送药杆在送药口内往复运动；送药杆的下部设置有容药凹槽，容药凹槽的宽度小于等于送药口的长度，且当推送机构将送药杆推动至最低处时，容药凹槽从送药口的下端口探出，当推送机构将送药杆拉动只最高处时，容药凹槽从送药口的上端口探出。
本实用新型通过在药仓内设置送药杆，送药杆在往复运动的过程中实现药物投放，每次投放的药物量相等，如此可精确控制加药量，既能满足水处理的需求，同时避免了加药量过多导致的药物残留。
申请人：武汉净纯环保科技有限公司
地址：430000 湖北省武汉市东西湖区梨花路399号
国籍：CN
更多信息请下载全文后查看。
加药装置[实用新型专利]
![加药装置[实用新型专利]](https://img.taocdn.com/s3/m/a491bba5852458fb760b5635.png)
专利名称：加药装置
专利类型：实用新型专利
发明人：陈琼
申请号：CN201720796469.X 申请日：20170704
公开号：CN206951049U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种加药装置，包括加药系统和自动控制系统，所述加药系统包括搅拌器、电磁流量计、计量泵、溶解箱和储液箱，所述搅拌器包括电机、减速器和搅拌棒，所述计量泵包括离心加药泵和备用泵，所述溶解箱一侧设有排气口和溢流口，所述溶解箱的一侧设有出水口，所述出水口水平位置靠近溶解箱底部设置，所述溶解箱底部设有加热装置。
与现有技术相比，本实用新型的有益效果为：搅拌系统、加药系统和自动控制系统均位于底座上，结构紧凑，整体性好；具有良好的耐腐蚀性；设有搅拌装置和加热元件，可使原料充分溶解。
申请人：重庆群创环保工程有限公司
地址：401120 重庆市北部新区高新园泰山大道东段B2幢4单元16-2号
国籍：CN
代理机构：北京联瑞联丰知识产权代理事务所(普通合伙)
代理人：郑自群
更多信息请下载全文后查看。
一种给水处理过程中自动加药装置[发明专利]
![一种给水处理过程中自动加药装置[发明专利]](https://img.taocdn.com/s3/m/a4077ef9a76e58fafbb003e3.png)
专利名称：一种给水处理过程中自动加药装置
专利类型：发明专利
发明人：陈梓浩,张国保,陈耿生,钟科,李淑婷,莊梓宏,杨东璇申请号：CN201911137180.7
申请日：20191119
公开号：CN110697813A
公开日：
20200117
专利内容由知识产权出版社提供
摘要：本发明公开了一种给水处理过程中自动加药装置，涉及水处理技术领域。
本发明包括矩形的投药箱体、减速器，减速器通过支撑板安装在投药箱体内部，投药箱体一相对侧壁与顶面件固定有分割板；分割板一侧与投药箱体内壁间固定有第一聚液漏斗；投药箱体上表面且位于第一聚液漏斗正上方贯穿固定有进水管；分割板下端与投药箱体内壁间固定有第二聚液漏斗；分割板侧壁通过轴承转动连接有第一主轴；第一主轴一端且位于第一聚液漏斗下侧固定有水轮。
本发明通过设计的投药箱体通过水流推动加料盘组件转动进行投药，在混合箱体内进行混合，混合效果好，以进入的水流为动力进行自动的药物投放，解决了现有定投设备成本高的问题。
申请人：佛山科学技术学院
地址：528231 广东省佛山市南海区广云路33号
国籍：CN
代理机构：北京八月瓜知识产权代理有限公司
代理人：李斌
更多信息请下载全文后查看。
一种污水处理自动加药装置[实用新型专利]
![一种污水处理自动加药装置[实用新型专利]](https://img.taocdn.com/s3/m/3558bdf3227916888586d769.png)
专利名称：一种污水处理自动加药装置专利类型：实用新型专利
发明人：陈清艺
申请号：CN201721044348.6
申请日：20170821
公开号：CN207276218U
公开日：
20180427
专利内容由知识产权出版社提供
摘要：本实用新型公开一种污水处理自动加药装置，包括储药罐和污水处理池，其特征是：所述储药罐设置在污水处理池的上方，所述储药罐的下端与污水处理池相通，所述储药罐的下端内侧设置有倾斜块，所述倾斜块的上方设置有活动块，所述活动块与倾斜块相配合，所述储药罐的左侧上端设置有进药管，所述污水处理池的上端内侧设置有搅拌器，所述搅拌器的右端穿过污水处理池与电机连接，所述搅拌器的下端设置有过滤网一，所述过滤网一向下倾斜，所述污水处理池的右侧下端设置有残渣出口。
本实用新型通过电脑和传感器准确地控制用药情况，确保污水处理达到标准要求，同时利用探测器监测污水水位，提高污水处理效率。
申请人：皇宝(福建)环保工程投资有限公司
地址：362700 福建省泉州市石狮市蚶江镇水头村石狮市中心区城市污水处理厂
国籍：CN
更多信息请下载全文后查看。
用于水处理的快速加药器[实用新型专利]
专利名称：用于水处理的快速加药器专利类型：实用新型专利
发明人：王维安
申请号：CN201620970232.4
申请日：20160829
公开号：CN206108932U
公开日：
20170419
专利内容由知识产权出版社提供
摘要：本实用新型涉及水处理领域，具体的说是一种用于水处理的快速加药器，它包括设置在供水管路上的射流器，射流器与加药管路相连，射流器与加药管路之间设有流量计。
通过在供水管路上加设射流器，可以无需外部动力，利用文丘里原理对液体、气体均可加注，降低水处理能耗成本、设备数量和设备管道维护量。
同时通过流量计，可以准确计量加入药量的多少，保证水质的安全。
申请人：青岛引黄济青水务有限责任公司
地址：266111 山东省青岛市城阳区棘洪滩水库管理处(水厂)
国籍：CN
代理机构：青岛联信知识产权代理事务所
代理人：王月玲
更多信息请下载全文后查看。
一种用于污水处理的加药装置[实用新型专利]
专利名称：一种用于污水处理的加药装置专利类型：实用新型专利
发明人：王月
申请号：CN201921060122.4
申请日：20190709
公开号：CN211226571U
公开日：
20200811
专利内容由知识产权出版社提供
摘要：本实用新型涉及污水处理技术领域，且公开了一种用于污水处理的加药装置，包括罐体，所述罐体的底部固定安装有底座，所述底座的内部的底壁活动安装有电机，所述电机的输出轴处固定安装有贯穿罐体并延伸至罐体内部的旋转棍。
该用于污水处理的加药装置，通过设置电机在底座的顶部，而且盒盖与罐体为活动安装，达到该装置与常有装置不同且拆卸方便，易于清洗的目的，通过在电机的输出轴设置旋转板，旋转板的底部设置顶板和旋转板顶部安装在罐体内侧的卡块，达到固定旋转板，防止旋转板上下移动的目的，又通过在旋转板内设置抵触板和活性炭粗过滤网与MF过滤膜的过滤效果，使该装置在使用过程中具有隔离固体的效果。
申请人：双鸭山市德玥环保科技有限公司
地址：155100 黑龙江省双鸭山市尖山区土地1#108商服
国籍：CN
代理机构：北京久维律师事务所
代理人：邢江峰
更多信息请下载全文后查看。
自动加药装置[实用新型专利]
专利名称：自动加药装置
专利类型：实用新型专利
发明人：徐海霞,王雪薇,张佳琦,徐成龙,陈帅,许永华,张旭,朱传喜,曾双红,杨连行,王鹏,陈小凯
申请号：CN201721847557.4
申请日：20171226
公开号：CN207795202U
公开日：
20180831
专利内容由知识产权出版社提供
摘要：本实用新型提供一种自动加药装置，主要应用于在油田堵水调剖、调驱、聚合物驱的现场施工过程中，涉及油气开采技术。
通过设置控制柜(106)，将水泵组件与控制柜(106)电连接，并在水泵组件与射流器(103)之间设置流量计(105)，将流量计(105)与控制柜(106)电连接，如此，控制柜(106)能够通过流量计(105)确定流过的随流流体的体积，控制柜(106)根据流量计(105)确定的随流流体的体积控制水泵组件的工作状态，从而降低了工作人员的劳动强度，并且对随流流体的体积的测量更准确，能够更好地确保调堵剂性能，同时，还能够降低药剂对作业人员的危害。
申请人：中国石油天然气股份有限公司
地址：100007 北京市东城区东直门北大街9号中国石油大厦
国籍：CN
代理机构：北京同立钧成知识产权代理有限公司
更多信息请下载全文后查看。
一种用于污水处理的加药装置[实用新型专利]
专利名称：一种用于污水处理的加药装置专利类型：实用新型专利
发明人：陈树元
申请号：CN201720328739.4
申请日：20170330
公开号：CN206616032U
公开日：
20171107
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于污水处理的加药装置，包括机架、污水处理箱和加药组件，还包括夹紧组件，夹紧组件包括第一夹紧组件和第二夹紧组件，第一夹紧组件包括调节组件和夹紧箱块，夹紧箱块包括夹紧箱体、固定辊和夹紧板，加药组件包括加药箱、主输送管、连接管和加药管，加药管的左侧设置有第一夹紧组件，加药管的右侧设置有第二夹紧组件，加药管的下端与污水处理箱相连接。
本实用新型实用性强，通过第一夹紧组件和第二夹紧组件对加药管的左右两侧进行夹紧固定，提高加药管的安装牢固性能，使得加药管的安装更加的顺畅，更便于后期加药管的管理，结构设计更加的巧妙合理。
申请人：嵊州市卓普净水设备有限公司
地址：312452 浙江省绍兴市嵊州市三界镇清秀庵路92号
国籍：CN
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920334365.6
(22)申请日 2019.03.15
(73)专利权人 贵州楚天两江环境股份有限公司
地址 550081 贵州省贵阳市贵阳国家高新
技术产业开发区金阳科技产业园标准
厂房辅助用房B406室
(72)发明人 吕仕友 钟选红 黄光伦
(74)专利代理机构 贵阳睿腾知识产权代理有限
公司 52114
代理人 谷庆红
(51)Int.Cl.
C02F 1/00(2006.01)
B01F 13/10(2006.01)
B01F 1/00(2006.01)
(54)实用新型名称一种用于水处理的自动加药装置(57)摘要本实用新型公开了一种用于水处理的自动加药装置，属于水处理设备技术领域。
该用于水处理的自动加药装置包括箱体，所述箱体内设有隔板B，该隔板B将箱体分隔为上下两个独立的部分，上部分为溶药池，下部分为储药池，所述储药池通过水管与溶药池连通，所述溶药池内设有搅拌部件，所述溶药池的侧壁上设有溢流口。
本实用新型通过左溶药池和右溶药池内的搅拌部件，对药液进行两次搅拌，使药剂在溶药池内得到充分溶解；溶药池上开设有溢流口，溢流口通过水管与计量泵连接，有效避免药液溢出箱体污染环境；溶药池和储药池均设在箱体内，结构紧凑，占
地面积小。
权利要求书1页 说明书4页 附图5页CN 209872409 U 2019.12.31
C N 209872409
U
权 利 要 求 书1/1页CN 209872409 U
1.一种用于水处理的自动加药装置，其特征在于：包括箱体(1)，所述箱体(1)内设有隔板B(12)，该隔板B(12)将箱体(1)分隔为上下两个独立的部分，上部分为溶药池，下部分为储药池，所述储药池通过水管与溶药池连通，所述溶药池内设有搅拌部件(4)，所述溶药池的侧壁上设有溢流口(7)。
2.如权利要求1所述的用于水处理的自动加药装置，其特征在于：所述溶药池内设有隔板A(2)，该隔板A(2)将溶药池分隔为独立的左溶药池和右溶药池，右溶药池通过设于隔板A
(2)上的槽口(200)与左溶药池连通。
3.如权利要求2所述的用于水处理的自动加药装置，其特征在于：所述隔板A(2)右侧在对应槽口(200)的位置设有连通管(11)，该连通管(11)的一端与槽口(200)连接，另一端延伸至右溶药池的上部。
4.如权利要求2所述的用于水处理的自动加药装置，其特征在于：所述左溶药池和右溶药池内均设有搅拌部件(4)。
5.如权利要求1所述的用于水处理的自动加药装置，其特征在于：所述搅拌部件(4)包括转轴(42)和搅拌桨(43)，搅拌桨(43)套装在转轴(42)上，转轴(42)上远离搅拌桨(43)的一端与电机(41)的输出轴连接，电机(41)安装在溶药池的顶部。
6.如权利要求5所述的用于水处理的自动加药装置，其特征在于：所述搅拌桨(43)的线速度为1m/s～3m/s。
7.如权利要求5所述的用于水处理的自动加药装置，其特征在于：所述左溶药池内搅拌桨(43)的线速度大于右溶药池内搅拌桨(43)的线速度。
8.如权利要求2所述的用于水处理的自动加药装置，其特征在于：所述右溶药池的顶部设有加药口(5)，该加药口(5)通过管道(18)与吸料系统(19)连接，该加药口(5)与进水管连通，且进水管上设有流量计(15)。
9.如权利要求1所述的用于水处理的自动加药装置，其特征在于：所述溶药池内设有液位计A(9)，储药池内设有液位计B(13)。
10.如权利要求1所述的用于水处理的自动加药装置，其特征在于：所述溶药池的下部设有溶药池放空口(8)，储药池的下部设有储药池出水口(6)，储药池出水口(6)、溢流口(7)和溶药池放空口(8)均通过水管与计量泵连接。
2。
