全自动加药装置
全自动加药装置怎样型号选择？
全自动加药装置怎样型号选择？全自动加药装置是一种用于水处理和废水处理的设备，其紧要功能是自动将药剂添加到水或废水中，并确保水质得到精准掌控和维护。
随着工业的快速进展和人们对环境污染问题的日益关注，全自动加药装置的需求也不断增长。
但是，在选择全自动加药装置时，应考虑很多因素，如设备的规格、功能、牢靠性、成本等。
本文将介绍全自动加药装置的紧要型号和如何选择型号。
全自动加药装置的紧要型号通常，全自动加药装置分为以下几种类型：1. 单池式全自动加药装置这种装置将药剂直接注入单个加药池中并拌匀，以达到正确的加药比例。
它通常被用于小型的水处理系统和试验室等场合。
2. 双池式全自动加药装置这种装置有两个加药池，一个用于主药剂，另一个用于次药剂。
两个药剂通过特别的泵和管道系统混合，然后加入到需要处理的水或废水中。
3. 换向阀式全自动加药装置这种装置使用一组换向阀和管道系统来完成不同药剂的加药。
它同样可以完成两种药剂的混合，而且可以添加多种药剂，适用于多而杂的水处理系统。
4. 蠕动泵式全自动加药装置这种装置使用蠕动泵将药剂加入水或废水，并通过调整泵的速度和输送管道的数量来掌控药剂的添加量。
5. 气动隔膜泵式全自动加药装置这种装置使用气动隔膜泵将药剂加入水或废水，并通过调整泵的速度和输送管道的数量来掌控药剂的添加量。
相较于蠕动泵，它具有更高的粘度和压力范围。
综合考虑以上各种型号的优缺点，选择合适的全自动加药装置应考虑以下因素。
如何选择全自动加药装置的型号1. 药剂特性不同类型的药剂有不同的特性，如粘度、腐蚀性、挥发性等。
考虑不同药剂的特性，选择适当的加药泵和管道系统。
2. 水质和水量依据水的硬度和 pH 值等水质参数以及加药要求，选择合适的加药方式和药剂配比。
另外，水的质量、水流速度和流量等也是选择装置型号的紧要因素。
3. 设备成本和维护费用不同型号的全自动加药装置价格差异较大，因此需要考虑设备成本和维护费用。
选择牢靠性高、易维护的设备，可以削减维护和更换零件的成本。
全自动加药装置说明书完整版
全自动加药装置操作说明书一、设备简介HTJY全自动加药装置是我公司研制开发出的一种新颖的加药设备。
此加药装置用于PAM（聚丙烯酰胺）的投加。
在整个过程实现PAM的粉剂的投料、溶解、加药一体化。
我公司在设计时，考虑用户操作，将最后一步加药操作，设置为手动执行，这样做避免无料投加，损坏计量泵。
二、设备特点1.安全自动控制；2.PAM药剂添加，为倒置式布袋装置或手动式添加；3.药剂投加量精确可调、避免药剂不必要的浪费；4.保养简易、外形美观、占地面积小、结构紧凑；5.强大的技术支持，可按用户要求设计流程。
三、操作说明1、开机前首先检查电气控制柜主电源有无接入及空开是否打开，然后将电控柜门关上。
再检查投料机内是否有PAM干粉。
检查自来水及自来水压（0.3Mpa-0.4Mpa），接下来可以开机了。
2、开机：将电控柜门关上，将控制柜按键打到屏显开关上，屏上会出现画面，稍等30秒，面板会出现操作画面、流程图、参数设定。
首先进入参数设定。
根据现场需要投加量来设定投料电机的变频频率来控制药粉的投加量。
然后进入操作画面，操作画面会出现自动和手动两种模式及各种电器的按键。
3、手动模式：初次使用建议先用手动模式操作一次，先打开进水电磁阀，再开搅拌机，然后再开投料机，药粉通过投料输送机将药粉输送到溶解桶内，经过水的冲力旋流进行混合溶解。
当液位达到溢流口后，经过溢流进入2号溶解槽内，将没有充分溶解的药液进行再次搅拌。
同样2号溶解槽内的液体达到溢流口后，溢流进入3号溶解槽。
3号搅拌机开启，当液位到达高液位时我们就可以开启加药泵经过在线稀释装置把药液投送至指定地方。
4、自动模式：设备会根据PLC的编程程序进行运行。
当储液槽的液面达到高液位时，设备会自动停止加药、进水。
当液面达到中液位时会自动加药、进水，（自动模式下搅拌机会一直运行）。
从而可以连续自动化运行。
当料仓无药时，设备会发出警报。
如自动运行中设备故障也会报警。
四、注意事项在每次配药投加应根据现场用药来配，以防长时间不用造成药剂失效，造成不必要的浪费。

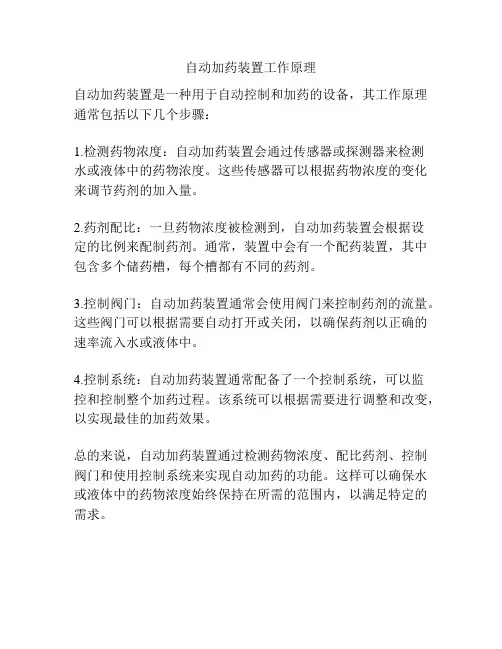

自动加药装置工作原理
自动加药装置工作原理
自动加药装置是一种用于自动控制和加药的设备，其工作原理通常包括以下几个步骤：
1.检测药物浓度：自动加药装置会通过传感器或探测器来检测
水或液体中的药物浓度。
这些传感器可以根据药物浓度的变化来调节药剂的加入量。
2.药剂配比：一旦药物浓度被检测到，自动加药装置会根据设
定的比例来配制药剂。
通常，装置中会有一个配药装置，其中包含多个储药槽，每个槽都有不同的药剂。
3.控制阀门：自动加药装置通常会使用阀门来控制药剂的流量。
这些阀门可以根据需要自动打开或关闭，以确保药剂以正确的速率流入水或液体中。
4.控制系统：自动加药装置通常配备了一个控制系统，可以监
控和控制整个加药过程。
该系统可以根据需要进行调整和改变，以实现最佳的加药效果。
总的来说，自动加药装置通过检测药物浓度、配比药剂、控制阀门和使用控制系统来实现自动加药的功能。
这样可以确保水或液体中的药物浓度始终保持在所需的范围内，以满足特定的需求。
全自动加药装置的组装方式
全自动加药装置的组装方式全自动加药装置是一种用于工业生产、试验室等环境中自动加药的设备。
它的作用是依据事先确定的加药方式和时间，实现精准、自动的加药过程。
接下来，我们将介绍全自动加药装置的组装方式。
组件清单在组装之前，我们需要准备以下零部件和工具：•底座•支架•电子拨码开关•电源开关•电源插头•电机•电子掌控器•步进电机驱动器•功率放大器•温度传感器•管路连接器•螺丝刀•涂胶枪及胶条组装步骤1.首先将底座装入支架，用螺丝固定好。
确保底座的平稳且固定。
2.将电源开关和电源插头固定在底座上，依照电源接线图连接。
然后将电源线和底座上的电源插头连接。
3.安装电子拨码开关，依照开关接线图连接，并用螺丝固定在底座上。
4.将电机和电机驱动器固定在底座上，并按电机接线图连接。
确保电机轮正常运转。
5.将功率放大器固定在底座上，并依照掌控器接口接线图连接。
此时，掌控器已安装在功率放大器上。
6.安装温度传感器，依据传感器接口连接掌控器。
7.连接管路连接器，在管路连接器上插入加药管路，用涂胶枪将其固定。
8.将组装好的全自动加药装置连接到电源，并接通电源，进行测试。
注意事项在组装全自动加药装置时，需要注意以下事项：•全部接线必需正确无误，接触良好。
•每个零部件要固定坚固，确保装置稳定牢靠。
•安装温度传感器时，应注意其位置与测量范围，避开测量误差。
•进行测试时，检查全部连接并确保没有任何漏液、漏气等问题。
•对于全自动加药装置的保养与维护，应依照说明书的要求进行。
结语全自动加药装置的组装方式较为简单，需要注意的是接线和安装位置等细节问题。
正确地组装和设置好设备，将为工业生产和试验室等领域的加药过程带来极大的便利和效率提升。
全自动加药装置工作原理
全自动加药装置工作原理全自动加药装置是一种可以实现自动加液的设备。
它可以广泛应用于各行各业，如化工、制药、食品、水处理等领域。
本文将认真介绍全自动加药装置的工作原理。
1.概述全自动加药装置由加药泵、计量器、掌控器等构成。
其重要功能是实现精准明确的加药操作。
2.加药泵的工作原理加药泵是全自动加药装置的核心部件，它可以将药液从储液池中抽出并输送给反应器或储药罐。
加药泵的工作原理是利用泵的吸入、排出和闭合这三个步骤实现自动加药。
其实在步骤如下：（1）吸入：加药泵的吸入口通往药液储存罐，在工作时，泵的叶轮旋转，药液被叶轮的负压吸入到泵的腔室内；（2）排出：在吸入完成后，加药泵开始排出药液。
泵的叶轮在旋转过程中将药液推到出口处，传送到反应器或储药罐内；（3）闭合：当药液被完全排出后，加药泵的出口阀门关闭。
3.计量器的工作原理计量器用于精准明确测量药液的体积，在加药过程中，确保药液加入的精准性。
计量器的工作原理是将药液分为相等的容积单位，每次加药时调配相应的容积单位。
实在步骤如下：（1）设定容积单位：在开始工作前，工作人员需依据加药量和计量器的精度进行容积单位的设定和调整，确保药液加入达到目标容量；（2）计量计数：计量器依据设定的容积单位进行计量计数，确保药液加入的精准明确度。
4.掌控器的工作原理掌控器是全自动加药装置的调整中心，可以实现多种加药模式的切换，保证药液加入的精准性。
掌控器的工作原理是依据预先设定的参数掌控加药泵和计量器的工作。
实在步骤如下：（1）设定工作参数：工作人员在开始工作前，通过掌控器设定加药量、加药模式、计量器精度等工作参数，并依据需要进行调整；（2）掌控加药泵：掌控器依据设定的加药量和加药模式掌控加药泵的操作，确保药液加入的精准性；（3）掌控计量器：计量器依据设定的计量单位进行计量计数，掌控器依据实际情况进行调整，以确保药液加入的精准性。
5.总体工作原理全自动加药装置的总体工作原理是将加药泵、计量器和掌控器三部分连接在一起。
全自动加药装置技术方案分解
作用：在出现异常 情况时及时报警并 采取相应措施，防 止事故发生
重要性：保障操 作人员的安全和 装置的稳定运行
检查加药装置是否 完好无损，确保没 有泄漏或损坏。
确认加药装置的电 源已接通，并检查 电气连接是否牢固。
准备好所需的加药 原料，并确保其质 量和纯度符合要求 。
准备好加药所需的 工具和设备，如搅 拌器、泵等，并确 保其正常工作。
具备相关学历和专业知识 经过专业培训并取得操作证书 熟悉装置的原理、操作流程及安全注意事项 具备实际操作经验和技能
操作前应穿戴好防护用品，如防护手套、防护眼镜等。 在操作前应检查装置的各部件是否正常，如有异常应及时处理。 在操作过程中应严格按照操作规程进行，不得随意更改操作步骤。 在操作过程中应注意观察装置的运行情况，如有异常声音或气味应及时停机检查。
根据工艺要求和药 液浓度，确定加药 量范围
根据流量计和液位 计的读数，实时监 测药液流量和液位 高度
通过PID控制器，根 据药液流量和液位 高度的变化，自动 调节加药量
定期校准流量计和 液位计，确保加药 量的准确性
原料准备： 根据工艺要 求，准备适 量的原料和 药剂
投料过程： 将原料加入 到加药装置 中，控制投 料速度和投 料量
,a click to unlimited possibilities
汇报人：
01
02
03
04
05
06
全自动加药装置是一种用于自 动添加药剂的设备
装置的作用是提高生产效率和 产品质量
装置可以降低人工成本和操作 难度
装置能够实现精准控制和自动 化管理
工业水处理
游泳池水处理
工业循环水处理
污水处理
调试步骤：按照操作手册进行硬件 和软件的调试，确保装置正常运行。
自动加药装置工作原理
自动加药装置工作原理
自动加药装置是一种用于实现自动加药的设备。
其工作原理主要包括以下几个步骤：
1. 检测药液浓度：通过传感器检测药液的浓度，通常使用浓度传感器或者光学传感器来实现。
2. 判断是否需要加药：将检测到的药液浓度与设定的浓度阈值进行比较判断，如果药液浓度低于设定阈值，则判断需要加药，否则不进行加药操作。
3. 控制加药机构：当需要加药时，通过控制加药机构的运行来实现加药操作。
加药机构可以是一种泵，通过控制泵的流量或者时间来向水体中加注一定量的药液。
4. 反馈控制：加药装置通常会设置反馈控制机制，通过传感器实时监测药液浓度的变化情况，并根据实时浓度调整加药机构的运行状态，实现对药液浓度的精确控制。
总的来说，自动加药装置通过检测药液浓度、判断是否需要加药、控制加药机构和反馈控制等步骤来实现对水体中药液浓度的自动调节和控制。
这种装置广泛应用于水处理、医疗设备以及实验室等领域。
自动加药装置工作原理
自动加药装置工作原理
自动加药装置是一种用于自动添加药剂的设备，它的工作原理基于以下步骤：
1. 传感器检测：装置上配备了各种传感器，如液位传感器、温度传感器等，用于监测目标药剂槽中的参数。
当药剂槽中的参数达到设定的阈值时，传感器会发出信号。
2. 信号接收与处理：装置内部的电子控制系统接收到来自传感器的信号后，会将其进行处理，并根据预设的程序进行下一步操作。
3. 阀门控制：根据处理后的信号，电子控制系统会通过电磁阀等装置控制药剂槽中相应药剂的流动。
当接收到信号时，阀门打开，药剂从容器中释放，通过管道流向目标位置。
4. 加药操作：药剂经过管道，到达需要加药的目标位置。
这个目标位置可能是一个池、槽或其他需要添加药剂的设备。
药剂会被逐渐释放至目标位置，直到药剂槽中的参数再次被传感器检测到并达到设定值。
5. 关闭阀门：一旦药剂槽中的参数达到设定值，传感器将再次发出信号。
接收到信号的电子控制系统会关闭阀门，停止流动，以确保正确的药剂加量。
自动加药装置能够根据实际药剂需求进行自动化的控制和管理，提高加药的准确性和效率，减少运营成本和人工干预。
它广泛
应用于水处理、化工生产、医疗设备等领域，为这些领域提供了便捷和可靠的药剂添加解决方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1名称
全自动加药设备
相关同义词（供参考）：加药，加药设备，加药装置，加药系统，全自动加药，全自动加药装置，全自动加药设备，全自动加药系统。
2产品综述
全自动加药设备
采用时间程序控制，此控制方式无需仪表的支持，首先根据系统的运转需要设定自动加药的周期、加药量、加药时间和加药频率。
在以后的系统运转过程中，到加药周期，计量泵自动打开加药，加到规定的时间计量泵关闭；到排污周期，计量泵停止加药，排到规定的时间后，计量泵继续开启，补充排污损失掉的药剂，把系统的含药量维持在正常的水平、加到规定的时间计量泵关闭。
智能加药设备
智能加药设备，采用传感信号控制加药泵的工作过程，此控制方式需用pH仪、电导仪等监测仪表及相应的传感器。
首先根据系统的运转需要设定控制参数(pH 值或电导值)的极限值，若系统在运转过程中出现以下情况加药装置即开始工作：若pH值低于或高于设定的值。
pH值偏低，说明酸性太强，系统有腐蚀倾向；pH值偏高，说明碱性太强,系统有结垢倾向。
这时检测仪器会将此信号反馈给控制系统，控制系统再输出指令给指定的计量泵，令其打开加药系统以调节pH 值，待pH值恢复正常后，计量泵关闭。
若电导率高于设定值，说明系统含盐量超标，有腐蚀结垢倾向。
这时监测仪器会将此信号反馈给控制系统，控制系统再输出指令给排污电磁阀，令电磁阀打开排水，待电导恢复正常后，电磁阀关闭。
然后计量泵打开加药，补充排污损失掉的药剂，把系统的含药量维持在正常的水平，加到规定的时间计量泵关闭。
在电力、石油、化工、冶金工业、环境工程、水处理等领域中常需要将某种液体连续自动地注入到另一种液体中成为一种混合液，或者使加入的药剂与液体中存在的某种组份发生化学反应，以达到预期的工艺要求。
为达到最佳效果，在工况变化的情况下，对所加化学药剂量自动跟踪调节控制加药速度，因此在这种装置中，ALFT智能型全自动加药设备结构简单、安装方便。
主要由计量箱（药剂贮罐）、计量泵（加药泵）、自动控制系统、连接管路等组成。
除部分加药管路、取样管路和加药浓度检测仪表外，这些设备一般都集中安装在一个加药间内，自动加药装置将计量箱、计量泵、自动控制系统一体化，即安装在一个底座上。
制造厂完成设备购置、制造、组装、调试、试运行，用户只需将智能型全自动加药装置安放在加药间后，将计量泵出口与加药管路、计量箱进出口与进水管等连接好，并将控制柜电源和检测仪表信号送到控制柜就可以启动、投入运行。
这样可以大大减少现场施工工作量，避免了中间环节繁多引出的差错，有效地保证工期和工程质量，减少用户的麻烦和损失。
3技术参数
适用系统压力：0.2-1.0MPa
工作电源：220V/50Hz
工作环境：温度5～45℃，湿度≤85%
4设备选型
型号释义 ALFT-AJY-0.1-I（Ⅱ、Ⅲ）
加药泵及药箱组数：Ⅰ表示1套，Ⅱ表示2套，Ⅲ表示3套
药箱容积：对0.1的释义，单位为m3
设备代号：对AJY的释义，表示加药设备
商标代号：对ALFT的释义，表示福通系列水处理设备
5规格型号表
1）单罐加药设备
型号加药量L/h 药箱尺寸ф×h 药箱容积M3 加药口径功率W 占地空积L×W×H
ALFT-AJY-0.1-I 0～2 460×790 0.1 DN10 90 620×620×1000
ALFT-AJY-0.2-I 0～4 580×930 0.2 DN10 90 740×740×1150
ALFT-AJY-0.3-I 0～6 600×950 0.3 DN10 120 760×760×1150
ALFT-AJY-0.5-I 0～8 760×1180 0.5 DN10 120 920×920×1400
ALFT-AJY-0.6-I 0～12 800×1200 0.6 DN10 120 960×960×1500
ALFT-AJY-1.0-I 0～16 1000×1470 1.0 DN15 150 1160×1160×1800
ALFT-AJY-2.0-I 0～24 1370×1780 2.0 DN15 150 1530×1530×2100
2）双罐加药设备
型号加药量L/h 药箱尺寸ф×h 药箱容积M3 加药口径功率W 占地面积L×W×H
ALFT-AJY-0.1-Ⅱ 0～2 460×790 0.1 DN10 120 1200×620×1500
ALFT-AJY-0.2-Ⅱ 0～4 580×930 0.2 DN10 120 1420×740×1650
ALFT-AJY-0.3-Ⅱ 0～6 600×950 0.3 DN10 1501460×760×1650
ALFT-AJY-0.5-Ⅱ 0～8 760×1180 0.5 DN10 150 1780×920×1880
ALFT-AJY-0.6-Ⅱ 0～12 800×1200 0.6 DN10 150 1860×960×1900
ALFT-AJY-1.0-Ⅱ 0～16 1000×1470 1.0 DN15 200 2260×1260×1800
ALFT-AJY-2.0-Ⅱ 0～24 1370×1780 2.0 DN15 200 3000×1630×2100 3）三罐加药设备
型号加药量L/h 药箱尺寸ф×h 药箱容积M3 加药口径功率W 占地面积L×W×H
ALFT-AJY-0.1-Ⅲ 0～2 460×790 0.1 DN10 160 1740×620×1500
ALFT-AJY-0.2-Ⅲ 0～4 580×930 0.2 DN10 160 2100×740×1650
ALFT-AJY-0.3-Ⅲ 0～6 600×950 0.3 DN10 190 2160×760×1650
ALFT-AJY-0.5-Ⅲ 0～8 760×1180 0.5 DN10 190 2540×920×1880
ALFT-AJY-0.6-Ⅲ 0～12 800×1200 0.6 DN10 190 2760×960×1900 ALFT-AJY-1.0-Ⅲ 0～16 1000×1470 1.0 DN15 240 3360×1260×1800 ALFT-AJY-2.0-Ⅲ 0～24 1370×1780 2.0 DN15 240 4470×1630×2100 6安装指导
全自动加药机组智能加药机组
工作原理图（从略）
7应用范围
电力、石油、化工、冶金工业、环境工程、水处理。
