材料性能测试工作汇报
测评验收工作情况汇报材料

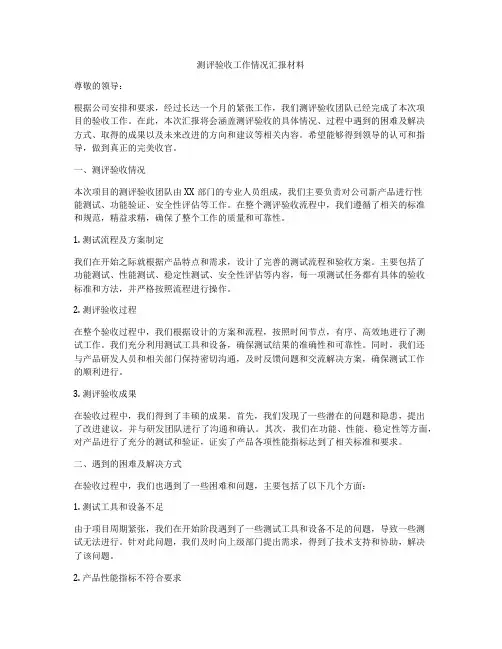

测评验收工作情况汇报材料尊敬的领导：根据公司安排和要求，经过长达一个月的紧张工作，我们测评验收团队已经完成了本次项目的验收工作。
在此，本次汇报将会涵盖测评验收的具体情况、过程中遇到的困难及解决方式、取得的成果以及未来改进的方向和建议等相关内容。
希望能够得到领导的认可和指导，做到真正的完美收官。
一、测评验收情况本次项目的测评验收团队由XX部门的专业人员组成，我们主要负责对公司新产品进行性能测试、功能验证、安全性评估等工作。
在整个测评验收流程中，我们遵循了相关的标准和规范，精益求精，确保了整个工作的质量和可靠性。
1. 测试流程及方案制定我们在开始之际就根据产品特点和需求，设计了完善的测试流程和验收方案。
主要包括了功能测试、性能测试、稳定性测试、安全性评估等内容，每一项测试任务都有具体的验收标准和方法，并严格按照流程进行操作。
2. 测评验收过程在整个验收过程中，我们根据设计的方案和流程，按照时间节点，有序、高效地进行了测试工作。
我们充分利用测试工具和设备，确保测试结果的准确性和可靠性。
同时，我们还与产品研发人员和相关部门保持密切沟通，及时反馈问题和交流解决方案，确保测试工作的顺利进行。
3. 测评验收成果在验收过程中，我们得到了丰硕的成果。
首先，我们发现了一些潜在的问题和隐患，提出了改进建议，并与研发团队进行了沟通和确认。
其次，我们在功能、性能、稳定性等方面，对产品进行了充分的测试和验证，证实了产品各项性能指标达到了相关标准和要求。
二、遇到的困难及解决方式在验收过程中，我们也遇到了一些困难和问题，主要包括了以下几个方面：1. 测试工具和设备不足由于项目周期紧张，我们在开始阶段遇到了一些测试工具和设备不足的问题，导致一些测试无法进行。
针对此问题，我们及时向上级部门提出需求，得到了技术支持和协助，解决了该问题。
2. 产品性能指标不符合要求在测试过程中，我们发现了一些产品的性能指标不符合要求的问题。
针对这一情况，我们与研发团队紧密合作，进行了多次反复测试和交流，最终找到了问题的根源，并提出了改进方案。
包装材料检测工作总结报告
包装材料检测工作总结报告
随着人们对食品安全和环保意识的提高，包装材料的质量和安全性也成为了消
费者关注的焦点。
为了确保包装材料的安全性和质量，包装材料检测工作显得尤为重要。
在过去的一段时间里，我们对包装材料进行了一系列的检测工作，现在我将对这些工作进行总结报告。
首先，我们对包装材料的原材料进行了严格的检测。
原材料的质量直接影响着
最终包装材料的安全性和稳定性。
我们对原材料进行了化学成分分析、物理性能测试和环境影响评估等多方面的检测，确保原材料符合相关的标准和法规要求。
其次，我们对包装材料的加工工艺进行了检测。
在包装材料的加工过程中，可
能会产生一些有害物质或者工艺缺陷，影响最终包装材料的质量和安全性。
我们通过对加工工艺的监控和检测，及时发现并解决了一些潜在的问题，确保了包装材料的质量和安全性。
另外，我们还对包装材料的成品进行了全面的检测。
成品的质量和安全性是最
终影响消费者的关键因素，我们对包装材料的成品进行了化学成分分析、物理性能测试、微生物检测等多方面的检测，确保了包装材料的质量和安全性。
总的来说，我们的包装材料检测工作取得了一定的成绩。
通过我们的努力，包
装材料的质量和安全性得到了有效的保障，为消费者提供了更加安全和可靠的包装材料。
然而，我们也清楚地意识到，包装材料检测工作仍然存在一些不足之处，我们将继续努力，不断提高包装材料检测工作的水平，为消费者提供更好的包装材料。
材料检验员的个人工作总结7篇
材料检验员的个人工作总结7篇第1篇示例：作为材料检验员，我需要具备严谨的工作态度和高度的责任感。
在每一次检验过程中，我都要保持高度的警惕和专注，确保不会因为一丝一毫的疏忽而导致错误的结果。
我会认真阅读检验标准和规范，确保自己的工作符合要求。
我会仔细记录每一份样品的检验数据，确保数据的真实准确。
在工作中，我时刻提醒自己“一寸光阴一寸金，寸金难买寸光阴”，时刻不忘初心，勤勉工作，不虚度光阴。
作为材料检验员，我需要具备丰富的专业知识和经验。
在工作中，我经常接触到各种不同类型的材料，需要了解这些材料的特性、性能和用途。
我会利用工作之余的时间不断学习相关知识，提高自己的专业素养。
我还会积极参加行业研讨会和培训课程，与同行共同探讨交流，不断提升自己的技能水平。
只有不断学习进步，才能更好地胜任这个岗位。
作为材料检验员，我还需要具备良好的沟通能力和团队合作精神。
在工作中，我要和物流、生产、采购等部门进行紧密合作，确保材料检验工作的顺利进行。
我会积极与同事们沟通交流，共同商讨解决问题的方法。
我也会尊重每一个同事的意见，保持团队的和谐氛围。
只有团结一致，才能共同完成工作任务。
第2篇示例：作为材料检验员，我深刻认识到自己的责任重大。
产品的质量直接关系到消费者的安全和利益，而材料的质量则是影响产品质量的重要因素之一。
我时刻铭记着“质量第一”的原则，严格按照相关标准和规定进行检验工作，确保产品的材料符合要求，杜绝不合格产品进入市场。
作为材料检验员，我注重细节和耐心。
在进行材料检验的过程中，往往需要对材料的外观、尺寸、力学性能、化学成分等多个方面进行全面而细致的检测。
我经常要花费大量的时间和精力去仔细观察和检测每一个细节，确保没有遗漏和纰漏。
有时候一项检测可能需要花费几个小时甚至更长的时间，但我始终坚持做到尽善尽美。
作为材料检验员，我注重团队合作。
材料检验工作通常是在一个团队中完成的，团队成员之间需要密切合作，互相配合，共同完成工作。
力学性能技术工作总结
力学性能技术工作总结
力学性能技术是一项重要的工作，它涉及到材料的力学性能测试、分析和评估。
在工程领域中，力学性能技术的工作总结对于材料的选用、设计和制造具有重要意义。
下面我们来总结一下力学性能技术工作的一些关键点。
首先，力学性能技术工作需要对材料的力学性能进行全面的测试。
这包括拉伸、压缩、弯曲、硬度等各种力学性能的测试。
通过这些测试，我们可以了解材料的强度、韧性、硬度等性能参数，为材料的选用提供参考。
其次，力学性能技术工作需要对测试结果进行分析和评估。
通过对测试结果的
分析，我们可以了解材料的性能特点和优缺点，为材料的设计和制造提供指导。
同时，对测试结果的评估也可以为材料的使用和维护提供参考。
另外，力学性能技术工作还需要不断地进行技术研究和创新。
随着科技的发展，新材料和新工艺层出不穷，力学性能技术工作也需要不断地更新和改进。
只有不断地进行技术研究和创新，才能更好地适应新材料和新工艺的发展。
总的来说，力学性能技术工作是一项重要的工作，它对材料的选用、设计和制
造具有重要意义。
通过对材料的力学性能进行全面的测试、分析和评估，可以为工程领域的发展提供有力支持。
希望在未来的工作中，我们可以不断地进行技术研究和创新，为力学性能技术工作做出更大的贡献。
保温材料检测工作总结报告

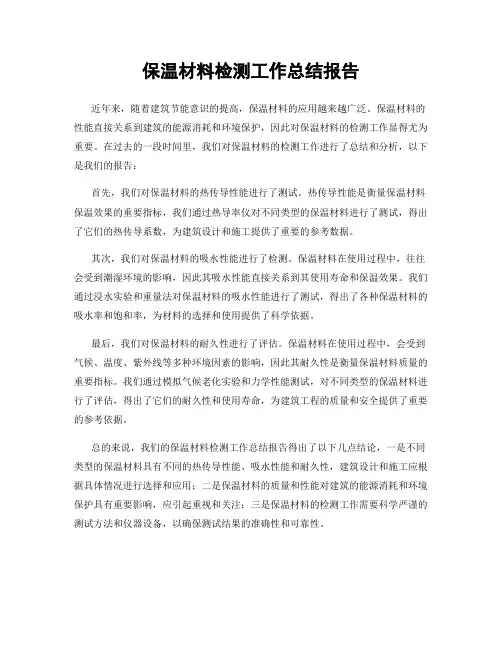

保温材料检测工作总结报告近年来，随着建筑节能意识的提高，保温材料的应用越来越广泛。
保温材料的性能直接关系到建筑的能源消耗和环境保护，因此对保温材料的检测工作显得尤为重要。
在过去的一段时间里，我们对保温材料的检测工作进行了总结和分析，以下是我们的报告：首先，我们对保温材料的热传导性能进行了测试。
热传导性能是衡量保温材料保温效果的重要指标，我们通过热导率仪对不同类型的保温材料进行了测试，得出了它们的热传导系数，为建筑设计和施工提供了重要的参考数据。
其次，我们对保温材料的吸水性能进行了检测。
保温材料在使用过程中，往往会受到潮湿环境的影响，因此其吸水性能直接关系到其使用寿命和保温效果。
我们通过浸水实验和重量法对保温材料的吸水性能进行了测试，得出了各种保温材料的吸水率和饱和率，为材料的选择和使用提供了科学依据。
最后，我们对保温材料的耐久性进行了评估。
保温材料在使用过程中，会受到气候、温度、紫外线等多种环境因素的影响，因此其耐久性是衡量保温材料质量的重要指标。
我们通过模拟气候老化实验和力学性能测试，对不同类型的保温材料进行了评估，得出了它们的耐久性和使用寿命，为建筑工程的质量和安全提供了重要的参考依据。
总的来说，我们的保温材料检测工作总结报告得出了以下几点结论，一是不同类型的保温材料具有不同的热传导性能、吸水性能和耐久性，建筑设计和施工应根据具体情况进行选择和应用；二是保温材料的质量和性能对建筑的能源消耗和环境保护具有重要影响，应引起重视和关注；三是保温材料的检测工作需要科学严谨的测试方法和仪器设备，以确保测试结果的准确性和可靠性。
通过我们的检测工作总结报告，相信能够为保温材料的选择、设计和施工提供科学依据，为建筑节能和环境保护做出贡献。
同时，我们也将继续深入开展保温材料的检测工作，为建筑行业的发展和进步做出更大的努力和贡献。
工作试件验证情况汇报

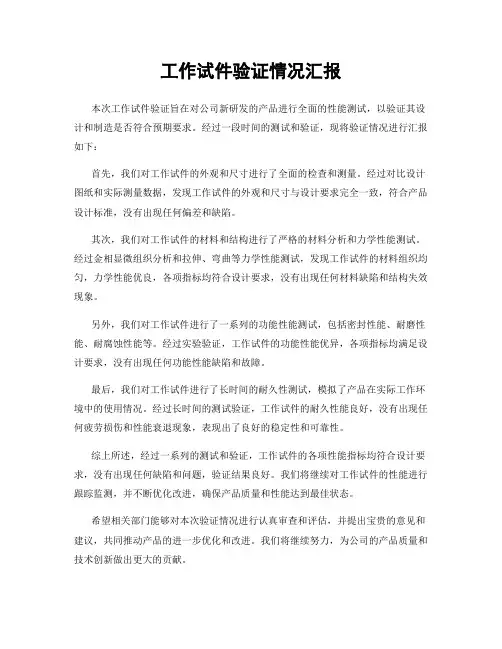

工作试件验证情况汇报
本次工作试件验证旨在对公司新研发的产品进行全面的性能测试，以验证其设计和制造是否符合预期要求。
经过一段时间的测试和验证，现将验证情况进行汇报如下：
首先，我们对工作试件的外观和尺寸进行了全面的检查和测量。
经过对比设计图纸和实际测量数据，发现工作试件的外观和尺寸与设计要求完全一致，符合产品设计标准，没有出现任何偏差和缺陷。
其次，我们对工作试件的材料和结构进行了严格的材料分析和力学性能测试。
经过金相显微组织分析和拉伸、弯曲等力学性能测试，发现工作试件的材料组织均匀，力学性能优良，各项指标均符合设计要求，没有出现任何材料缺陷和结构失效现象。
另外，我们对工作试件进行了一系列的功能性能测试，包括密封性能、耐磨性能、耐腐蚀性能等。
经过实验验证，工作试件的功能性能优异，各项指标均满足设计要求，没有出现任何功能性能缺陷和故障。
最后，我们对工作试件进行了长时间的耐久性测试，模拟了产品在实际工作环境中的使用情况。
经过长时间的测试验证，工作试件的耐久性能良好，没有出现任何疲劳损伤和性能衰退现象，表现出了良好的稳定性和可靠性。
综上所述，经过一系列的测试和验证，工作试件的各项性能指标均符合设计要求，没有出现任何缺陷和问题，验证结果良好。
我们将继续对工作试件的性能进行跟踪监测，并不断优化改进，确保产品质量和性能达到最佳状态。
希望相关部门能够对本次验证情况进行认真审查和评估，并提出宝贵的意见和建议，共同推动产品的进一步优化和改进。
我们将继续努力，为公司的产品质量和技术创新做出更大的贡献。
[材料检测工作总结]-工作总结怎么写
![[材料检测工作总结]-工作总结怎么写](https://img.taocdn.com/s3/m/097eb539a517866fb84ae45c3b3567ec102ddcf1.png)
[材料检测工作总结]-工作总结怎么写
材料检测工作总结。
承担的工作内容。
材料的力学性能检测，包括拉伸、压缩、弯曲、剪切和疲劳试验。
材料的物理性能检测，包括密度、孔隙率、吸水率和热导率。
材料的化学成分分析，包括元素分析、光谱分析和热重分析。
材料的表面分析，包括表面形态、成分和涂层厚度。
取得的成果。
完成了超过 500 个材料样品的检测，为产品开发和质量控制提供了可靠的数据。
协助研发团队优化新材料的性能，缩短了产品上市时间。
通过持续监控材料性能，帮助生产部门识别并解决潜在的质量问题，避免了重大损失。
参与了多个行业标准制定项目，为材料检测行业贡献了技术经验。
应对挑战的方法。
挑战 1，检测设备复杂，操作程序要求高。
方法，严谨培训人员，制定详细操作指南，并定期校准设备。
挑战 2，材料类型多样，检测方法繁杂。
方法，建立全面材料数据库，根据不同材料制定针对性的检测方案。
挑战 3，检测周期长，影响项目进度。
方法，优化检测流程，使用自动化设备，并与供应商协商缩短交货时间。
挑战带来的启示和教训。
持续学习和更新行业知识至关重要，以应对不断变化的检测技术。
团队合作和经验共享可以显著提高检测效率和准确性。
解决挑战时保持灵活性和创造力，可以找到创新的解决方案。
数据和统计信息。
检测样品数量，532。
检测项目类型，力学性能（25%）、物理性能（30%）、化学成分（35%）、表面分析（10%）。
检测准确率，99.7%。
检测周期，平均 3 天。
冶金行业材料测试报告
冶金行业材料测试报告一、测试目的本次测试旨在对冶金行业中使用的材料进行性能测试，以评估其适用性和可靠性。
通过对材料的物理、化学和力学性能进行全面测试，为冶金行业的材料选择和工程设计提供科学依据。
二、测试方法1. 样品准备从冶金行业常用的材料中，选择具有代表性的样品进行测试。
样品应符合国家相关标准和规定，并经过充分的处理和加工，以确保测试结果的准确性。
2. 物理性能测试通过以下测试方法对样品的物理性能进行评估：（1）密度测试：使用密度计或比重计测量样品的密度，以确定其质量与体积的比值。
（2）熔点测试：采用热分析仪等设备，测定样品的熔点，以评估其热稳定性和熔化特性。
（3）热膨胀系数测试：利用热膨胀仪等设备，测量样品在不同温度下的线膨胀系数，以评估其热胀冷缩性能。
3. 化学性能测试通过以下测试方法对样品的化学性能进行评估：（1）化学成分分析：采用化学分析仪器，对样品进行成分分析，以确定其主要元素的含量和组成。
（2）腐蚀性测试：将样品暴露在不同腐蚀介质中，观察其腐蚀程度和表面变化，以评估其耐腐蚀性能。
（3）氧化性测试：通过加热、氧化等方法，测试样品在高温高压环境下的氧化性能，以评估其抗氧化性能。
4. 力学性能测试通过以下测试方法对样品的力学性能进行评估：（1）拉伸测试：采用拉伸试验机等设备，对样品进行拉伸测试，测量其抗拉强度、屈服强度、伸长率等力学性能指标。
（2）硬度测试：使用硬度计等设备，对样品进行硬度测试，以评估其硬度和耐磨性能。
（3）冲击韧性测试：采用冲击试验机等设备，对样品进行冲击韧性测试，以评估其抗冲击性能。
三、测试结果与分析根据以上测试方法，对冶金行业材料进行了全面的性能测试。
测试结果如下：1. 物理性能测试结果（1）样品密度：平均密度为X g/cm³。
（2）样品熔点：平均熔点为X ℃。
（3）样品热膨胀系数：在温度范围为X~X ℃内，线膨胀系数为X。
2. 化学性能测试结果（1）样品化学成分：主要成分为X、X、X，含量分别为X%、X%、X%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
向
拉
伸
试
验
情
况
2020/5/25
2 试样规格与试样试验照片
二 高
➢ 试验照片：TC1M:650度，三个方向被拉断时刻
温
单
向
拉
伸
试
验
情
况
2020/5/25
二
高 温 单 向 拉 伸 试 验 情 况
3 试验结果
➢ 650度，TC1M-2mm，试验数据与应力-应变曲线
项目 方向
0
平均 值 45
平均 值 90
均匀延 伸率 Agt(%)
10 10 10 10
10 10 10 10
10 10 10 10
断裂延 伸
率At(%)
192.5 146.5 198.5 179.2
197.0 170.0 174.0 180.3
135.5 154.5 149.5 146.5
真实应力（MPa）
180
00
450
160
900
140
抗拉 强度 Rm（ MPa ）
652
664
661
663
680
685
682
681
677
673
672
673
均匀 延伸 率 Agt( %) 40 35
38 36 35 34
36 35 41 42 40 41
断裂 延伸 率 At(%)
45 47 44 45 41 41 42 41 46 45 45 45
厚向 异性 系数r
11 12 13 12 13 13 13 13 16 15 14 15
断裂 延伸 率 At(%)
110.1 107.5 115.5 111.0 126.5 141.0 144.5 137.3 110.5 104.0 80.5 98.3
真实应力（MPa）
350
00
300
450
900
250
200
150
100
极 限
部。
试
压边圈
验
情
凹模
况
凸模
2020/5/25
5 试样的制备
2020/5/25
1 试验编制依据
一
常 温 单
➢ （1）基于PAM-STAMP的钣金成形有限元工艺 分析系统《技术开发合同》
向 ➢ （2）基于PAM-STAMP的钣金成形有限元工艺
拉
分析系统《技术协议》
伸 试 验
➢ （3）GB/T 228-2002《金属材料室温拉伸试验 方法》
情 ➢ （4）GB/T 5027-1999《金属薄板和薄带塑性
应变 强化
系数 K（
MPa·s m）
应变速 率敏感 指数m
2178 0.75
1506 0.68
2520 0.77
2349 0.76
2752 0.78
823
0.58
2218 0.75
2485 0.76
2658 0.77
1622 0.68
1781 0.72
1702 0.70
2020/5/25
5 试验结果
三
超 ➢ 920度，TC4M-2mm，试验数据与应力-应变曲线
塑
单 向 拉 伸 试 验
项目 方向
屈服强 度Rp （MPa）
抗拉 强度 Rm（
MPa ）
均匀 延伸 率
Agt(%)
0
10.5
10.2
10.6
平均值 10.6
18.7
8.6
19.7
8.2
19.0 8.0
18.9
8.3
断裂 延伸 率 At(%
2020/5/25
ቤተ መጻሕፍቲ ባይዱ 一
常 温 单 向 拉 伸 试 验 情 况
3 试验结果
➢ 铝合金板材2B06O，1.5mm
项 目 方向
0 平均值
45
平均值 90
平均值
屈服 强度
Rp （MP
a） 88 87 88 88 85 84 82 84.5 78 77 83 77.5
抗拉强 度
Rm（ MPa）
183 182 183 183 173 172 169 172.5 174 173 176 173.5
三
超
➢
试验照片：
塑 TC4M:880、920度，
单 三个方向被拉断时刻
向
拉
伸
试
验
情
况
2020/5/25
三
超 塑 单 向 拉 伸 试 验 情 况
5 试验结果
➢ 880度，TC4M-2mm，试验数据与应力-应变曲线
项目 方向
0
平均值 45
平均值 90
平均值
屈服 强度 Rp （M Pa）
19.7 19.9 19.8 19.8 19.8 19.9 20.0 19.9 20.3 20.8 20.4 20.6
2020/5/25
3 试验结果
一
常 ➢ 数据处理录像
温 单 向 拉 伸 试 验 情 况
2020/5/25
一
常 温 单 向 拉 伸 试 验 情 况
3 试验结果
➢ 不锈钢板1Cr18Ni9Ti-R，1mm
项 目 方向
0 平均值
45
平均值 90
平均值
屈服 强度
Rp （MP
a） 357 350 351 351 390 392 399 391 380 382 378 381
19.2
8.9
572
563
0.52
90
11.0
20.0
8.8
556
458
0.48
10.3
19.7
8.3
624
670
0.55
10.8
19.7
9.0
580
541
0.51
平均值 10.9
19.9
8.9
568
500
0.50
2020/5/25
汇报内容
一 常温单向拉伸试验报告 二 高温单向拉伸试验报告 三 超塑单向拉伸试验报告 四 FLD成形极限试验报告 五 有限元模拟材料模型适用性分析报告 六 材料数据库详细设计报告
均匀 延伸 率
Agt(%)
断裂 延伸 率
At(%)
15.9 ----12.3 21.7 14.7 18.6 15.3 20.2 15.0 15.4 12.4 18.1 15.9 16.4 15.5 15.9 14.8 20.7 14.2 ----11.6 18.5 14.5 19.6
厚向异 性系数
r
0.89 0.86 0.88 0.88 0.61 0.62 0.60 0.61 0.87 0.89 0.90 0.90
应变强 化
系数K （MPa
）
1340
1320
1333
1336
1420
1421
1419
1420
1342
1344
1343
1343
应变 强化 指数
n
0.34 0.32 0.31 0.32 0.29 0.28 0.29 0.28 0.33 0.32 0.33 0.33
2020/5/25
汇报内容
一 常温单向拉伸试验报告 二 高温单向拉伸试验报告 三 超塑单向拉伸试验报告 四 FLD成形极限试验报告 五 有限元模拟材料模型适用性分析报告 六 材料数据库详细设计报告
2020/5/25
1 试验编制依据
二
高 温 单
➢ （1）基于PAM-STAMP的钣金成形有限元工艺 分析系统《技术开发合同》
0.604 0.725 0.647 0.626 0.826 0.734 0.699 0.717 0.484 ----0.598 0.541
应变强 化
系数K （MPa
）
315
313
320
317.5
301
299
295
300
298
-----
296
297
应变强 化
指数n
0.198 0.199 0.203 0.199 0.204 0.204 0.206 0.204 0.194 ----0.185 0.190
）
114.0 118.5 118.0 116.8 114.3 114.9 118.8 116.0 119.1 114.4 115.2 116.2
268.6 262.4 264.4 265.1 258.2 245.9 228.2 244.1 266.5 252.3 304.3 274.4
均匀延 伸率 Agt(%)
材料性能测试 与数据库详细设计
工作汇报
2020/5/25
成都飞机工业（集团）有限责任公司 2009年8月
汇报内容
一 常温单向拉伸试验报告 二 高温单向拉伸试验报告 三 超塑单向拉伸试验报告 四 FLD成形极限试验报告 五 有限元模拟材料模型适用性分析报告 六 材料数据库详细设计报告
2020/5/25
)
562 624 551 557
应变 强化 系数K （ MPa·s m）
587
734
527
557
应变 速率 敏感 指数
m
0.53 0.56 0.50 0.52
情 45 况
10.7
19.7
8.8
563
645
0.54
10.9
18.3
9.0
645
841
0.60
10.3
18.7
9.0
581
480
0.50
平均值 10.5
