渗漏水的治理
隧道衬砌渗漏水处治方案
隧道衬砌渗漏水处治方案引言：隧道是一种重要的交通基础设施，但由于地下水位变动、地质条件复杂等原因，隧道衬砌常常会发生渗漏水的问题。
渗漏水不仅会对隧道的稳定性和安全性造成威胁，还会对周边环境产生不良影响。
因此，针对隧道渗漏水问题进行治理是非常重要的。
本文将探讨隧道衬砌渗漏水处治的方案。
一、渗漏水原因分析在制定治理方案之前，首先需要对渗漏水的原因进行分析。
常见的隧道渗漏水原因包括地下水位变动、岩体裂隙、地质构造面、建造质量问题等。
对渗漏水原因进行详细分析，可以帮助我们选择合适的治理方案，提高治理效果。
二、治理方案选择针对隧道衬砌渗漏水问题，常见的治理方案有以下几种：1.检测技术和分析首先，需要采用适当的检测技术，如地质雷达、人工钻孔等，对渗漏水点进行定位和分析。
通过对渗漏水点周边地质环境和衬砌结构的检测，可以判断渗漏水的具体原因，为后续治理提供依据。
2.补漏处理对于隧道衬砌的小面积渗漏水问题，可以采用补漏处理的方法。
首先要找到渗漏水的确切位置，然后使用合适的材料进行补漏。
常见的补漏材料有聚合物材料、水泥浆等。
补漏处理的方法通常适用于衬砌结构较为完整，渗漏点数量较少的情况。
3.加固处理对于隧道衬砌存在较大渗漏水问题的情况，可以考虑采用加固处理的方法。
加固处理的目的是提高衬砌结构的抗渗漏性能。
常见的加固处理方法有：增加抗渗层、加装防水板、注浆加固等。
加固处理的方法可以有效地提高衬砌结构的稳定性和抗渗漏性能。
4.排水处理对于隧道衬砌附近地下水位较高、渗水量较大的情况，可以考虑采取排水处理的方法。
通过设置合适的排水系统，将隧道周围的地下水引导排出，从而减少渗漏水的压力。
常见的排水处理方式有：人工排水井、横向排水管道等。
排水处理方法通常适用于隧道附近地下水位变动幅度较大的情况。
三、治理方案实施在确定治理方案后，需要进行实施和监测。
在进行实施前，需要制定详细的施工方案，包括素材采购、施工流程、安全措施等。
治理施工过程中要加强对施工质量的监督和检查，确保治理效果的达到预期目标。
渗漏水治理及解决方案

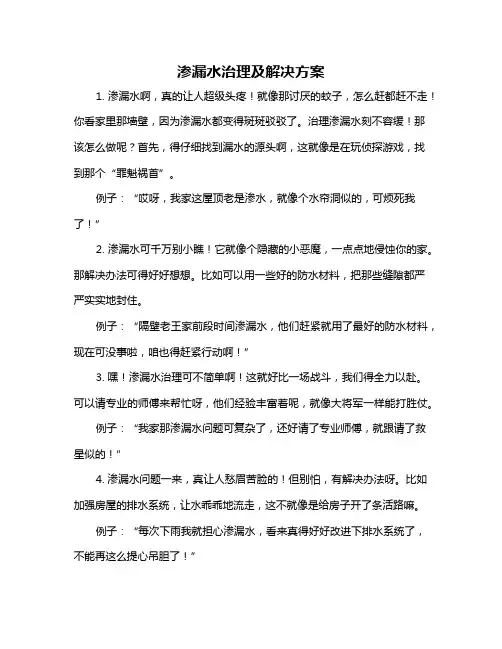

渗漏水治理及解决方案
1. 渗漏水啊，真的让人超级头疼！就像那讨厌的蚊子，怎么赶都赶不走！你看家里那墙壁，因为渗漏水都变得斑斑驳驳了。
治理渗漏水刻不容缓！那该怎么做呢？首先，得仔细找到漏水的源头啊，这就像是在玩侦探游戏，找到那个“罪魁祸首”。
例子：“哎呀，我家这屋顶老是渗水，就像个水帘洞似的，可烦死我了！”
2. 渗漏水可千万别小瞧！它就像个隐藏的小恶魔，一点点地侵蚀你的家。
那解决办法可得好好想想。
比如可以用一些好的防水材料，把那些缝隙都严严实实地封住。
例子：“隔壁老王家前段时间渗漏水，他们赶紧就用了最好的防水材料，现在可没事啦，咱也得赶紧行动啊！”
3. 嘿！渗漏水治理可不简单啊！这就好比一场战斗，我们得全力以赴。
可以请专业的师傅来帮忙呀，他们经验丰富着呢，就像大将军一样能打胜仗。
例子：“我家那渗漏水问题可复杂了，还好请了专业师傅，就跟请了救星似的！”
4. 渗漏水问题一来，真让人愁眉苦脸的！但别怕，有解决办法呀。
比如加强房屋的排水系统，让水乖乖地流走，这不就像是给房子开了条活路嘛。
例子：“每次下雨我就担心渗漏水，看来真得好好改进下排水系统了，不能再这么提心吊胆了！”
5. 哇塞，渗漏水啊，会让家变得狼狈不堪呢！但咱有招啊，定期检查房屋的状况，就像我们定期体检一样重要。
及时发现问题，及时处理。
通道大面积渗漏水治理方法
通道大面积渗漏水治理方法
随着城市化进程的加速，地下通道建设愈发常见。
然而，由于天然环境的限制、施工质量的不足等原因，地下通道大面积渗漏水现象时有发生。
这不仅会对周围环境造成影响，还会加剧地下建筑物的损坏程度，严重威胁到人们的生命财产安全。
因此，通道大面积渗漏水治理显得尤为重要。
具体而言，可以采用以下几种方法：
一、加固补漏。
通过在通道墙面、地面等部位钻孔，注入专业的加固材料，从而封堵渗漏口，加强通道的抗渗性能。
二、防水涂料。
在通道的墙面、地面等部位上涂刷防水涂料，有效阻止水分渗透，避免渗漏现象的发生。
三、植草覆盖。
在通道上方铺设防水层，并在其上方种植草坪等绿色植物，不仅可以美化环境，还可以有效吸收雨水，降低地下水位，防止通道渗漏。
四、排水系统。
在通道周围设置排水系统，引导周围的雨水流入管道进行处理，减少地下水位的积聚，降低通道渗漏的风险。
综上所述，通道大面积渗漏水治理需要多种手段的综合运用，既要加强通道本身的防水措施，又要注重周围环境的改善和水分的处理，才能从根本上解决渗漏问题。
- 1 -。
渗漏水的治理措施方案
渗漏水的治理措施方案抹面堵漏法和注浆堵漏法地下防水工程出现的渗漏水症害，直接影响着工程结构的安全、生产设备的寿命，给人们的正常生产、生活带来极大危害。
因此，必须及时采取有效措施，进行治理。
地下工程产生渗漏的因素是多方面的，它涉及设计、施工、材料，以及使用管理和维护，其中施工质量为主要因素。
因此，必须强调在治理渗漏水的施工过程中，应自始至终一丝不苟、精心施工，坚决避免“久治不愈、扩大危害”。
1.渗漏水治理原则及准备工作1.1 渗漏水治理原则渗漏水治理应遵循“堵排结合、因地制宜、刚柔相济、综合治理”的原则。
1.2 准备工作1.按现行规范要求，掌握工程原防、排水系统的设计及施工有关资料。
调查渗漏水现状、了解工程周围环境及水文地质情况、分析渗漏水原因，制定渗漏水治理方案。
2.按现行规范要求，选择相宜的防水材料。
3.有降、排水条件的，先做好降、排水工作。
4.施工时按“先顶后墙再底板”的顺序进行，避免破坏原有完好的防水层。
5.施工严格实行三检制，上道工序未经验收合格，不得进行下道工序施工。
6.施工队必须具有防水专业资质，施工人员必须持证上岗。
7.按规定制定劳保及安全措施。
2.渗漏水治理地下工程渗漏水常见的有孔渗漏、缝渗漏以及面渗漏；渗水情况有慢渗（湿渍）、快渗、漏水、涌水。
应视具体情况，确定治理方案，进行堵漏。
通常漏水量大的部位，可以直观找到；而渗水较慢或一般湿渍不易观察到出水点，可用以下方法进行检查：1.将漏水部位擦干，立即在漏水处薄薄地撒上一层干水泥，表面出现的湿点或湿线处就是漏水的孔或缝。
2.如上述方法尚不能查出渗水处，则可用水泥胶浆（水泥：水玻璃=1：1）在渗水面均匀涂一薄层，并立即撒上干水泥粉一薄层，干水泥层表面的湿点或湿线即为渗水的孔隙或裂缝。
目前较常用的堵漏法有：抹面堵漏法，其特点是先堵漏、后抹面，因之，还可作为柔性防水层渗漏的补救做法。
堵漏的原则是以大化小，将面漏变成线漏、线漏变成点漏，最后一堵成功。
渗漏水治理工程方案

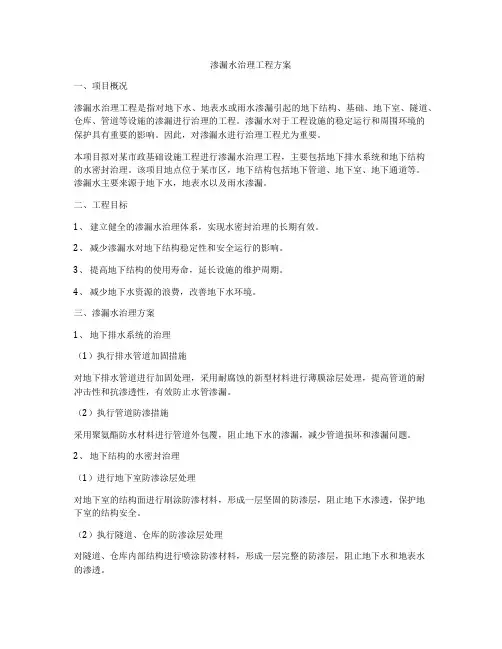

渗漏水治理工程方案一、项目概况渗漏水治理工程是指对地下水、地表水或雨水渗漏引起的地下结构、基础、地下室、隧道、仓库、管道等设施的渗漏进行治理的工程。
渗漏水对于工程设施的稳定运行和周围环境的保护具有重要的影响。
因此，对渗漏水进行治理工程尤为重要。
本项目拟对某市政基础设施工程进行渗漏水治理工程，主要包括地下排水系统和地下结构的水密封治理。
该项目地点位于某市区，地下结构包括地下管道、地下室、地下通道等。
渗漏水主要来源于地下水，地表水以及雨水渗漏。
二、工程目标1、建立健全的渗漏水治理体系，实现水密封治理的长期有效。
2、减少渗漏水对地下结构稳定性和安全运行的影响。
3、提高地下结构的使用寿命，延长设施的维护周期。
4、减少地下水资源的浪费，改善地下水环境。
三、渗漏水治理方案1、地下排水系统的治理（1）执行排水管道加固措施对地下排水管道进行加固处理，采用耐腐蚀的新型材料进行薄膜涂层处理，提高管道的耐冲击性和抗渗透性，有效防止水管渗漏。
（2）执行管道防渗措施采用聚氨酯防水材料进行管道外包覆，阻止地下水的渗漏，减少管道损坏和渗漏问题。
2、地下结构的水密封治理（1）进行地下室防渗涂层处理对地下室的结构面进行刷涂防渗材料，形成一层坚固的防渗层，阻止地下水渗透，保护地下室的结构安全。
（2）执行隧道、仓库的防渗涂层处理对隧道、仓库内部结构进行喷涂防渗材料，形成一层完整的防渗层，阻止地下水和地表水的渗透。
4、其他渗漏水治理措施（1）积极开展地下水资源保护与管理对地下水资源进行监测，设置监测井、监测点进行定期检测和观测，确保地下水资源的有效保护与合理管理。
（2）推进雨水集中排放系统建设改善雨水排放系统，对雨水进行集中排放，减少地下室、地下道的雨水渗漏问题。
四、工程实施流程1、工程前期准备委托专业工程公司进行勘察和设计，制定渗漏水治理方案，并提交相关审批手续。
2、工程施工准备组织人员制定施工计划，采购相关材料和设备。
3、工程实施依照方案要求，进行地下排水管道的加固、管道防渗处理，地下室、地下道防渗涂层处理等工作。
管道穿墙部位渗漏水的治理措施
管道穿墙部位渗漏水的治理措施
管道穿墙部位渗漏水的治理措施主要包括以下几个方面：
1. 找准渗漏点：首先需要找准渗漏点的具体位置，可以通过观察水迹、水渍等进行初步判断，必要时可以使用红外线仪器等专业设备进行定位。
2. 清理修补：清理渗漏点周围的墙面，将附着在墙面上的杂物清除干净，确保修补处的附着力。
然后进行修补，可以使用防水胶、水泥等材料填补渗漏点，确保密封性。
3. 强化防水层：在管道穿墙部位使用防水卷材或者刷涂防水涂料等材料进行防水处理，增加防水层的厚度和密实性，防止水分渗透到墙体内部。
4. 检测水质：如果渗漏水质有问题，如水质污染、含有化学物质等，需要通过水质检测，找出渗漏的原因，并采取相应的措施进行处理。
5. 定期维护检查：定期对整个管道系统进行维护检查，及时发现并修补渗漏点，避免问题的进一步扩大。
同时，也要注意以下事项：
1. 定期检查管道的使用情况，检查是否存在管道老化、破损等问题，及时进行维修或更换。
2. 不放置过重物体在管道附近，避免管道变形或破裂。
3. 定期清理管道以防止管道堵塞，保持水流通畅。
4. 在装修或改造时，应注意不要破坏原有防水层，避免渗漏问题的产生。
5. 如遇到严重渗漏问题，建议寻求专业的水利工程施工队伍进行处理，确保施工质量和效果。
渗漏水的治理措施方案
渗漏水的治理措施方案抹面堵漏法和注浆堵漏法地下防水工程出现的渗漏水症害，直接影响着工程结构的安全、生产设备的寿命，给人们的正常生产、生活带来极大危害。
因此，必须及时采取有效措施，进行治理。
地下工程产生渗漏的因素是多方面的，它涉及设计、施工、材料，以及使用管理和维护，其中施工质量为主要因素。
因此，必须强调在治理渗漏水的施工过程中，应自始至终一丝不苟、精心施工，坚决避免“久治不愈、扩大危害”。
1. 渗漏水治理原则及准备工作1.1 渗漏水治理原则渗漏水治理应遵循“堵排结合、因地制宜、刚柔相济、综合治理”的原则。
1.2 准备工作1．按现行规范要求，掌握工程原防、排水系统的设计及施工有关资料。
调查渗漏水现状、了解工程周围环境及水文地质情况、分析渗漏水原因，制定渗漏水治理方案。
2．按现行规范要求，选择相宜的防水材料。
3．有降、排水条件的，先做好降、排水工作。
4．施工时按“先顶后墙再底板”的顺序进行，避免破坏原有完好的防水层。
5．施工严格实行三检制，上道工序未经验收合格，不得进行下道工序施工。
6．施工队必须具有防水专业资质，施工人员必须持证上岗。
7．按规定制定劳保及安全措施。
2. 渗漏水治理地下工程渗漏水常见的有孔渗漏、缝渗漏以及面渗漏；渗水情况有慢渗（湿渍）、快渗、漏水、涌水。
应视具体情况，确定治理方案，进行堵漏。
通常漏水量大的部位，可以直观找到；而渗水较慢或一般湿渍不易观察到出水点，可用以下方法进行检查：1．将漏水部位擦干，立即在漏水处薄薄地撒上一层干水泥，表面出现的湿点或湿线处就是漏水的孔或缝。
2．如上述方法尚不能查出渗水处，则可用水泥胶浆（水泥：水玻璃＝1：1）在渗水面均匀涂一薄层，并立即撒上干水泥粉一薄层，干水泥层表面的湿点或湿线即为渗水的孔隙或裂缝。
目前较常用的堵漏法有：抹面堵漏法，其特点是先堵漏、后抹面，因之，还可作为柔性防水层渗漏的补救做法。
堵漏的原则是以大化小，将面漏变成线漏、线漏变成点漏，最后一堵成功。
隧道渗漏水原因分析及治理措施探讨
隧道渗漏水原因分析及治理措施探讨隧道渗漏水是指地下隧道内部或周围的水通过裂隙、孔洞或材料的渗透性而进入隧道的现象。
隧道渗漏水会导致隧道结构的破坏，甚至对周围环境造成影响。
因此，研究隧道渗漏水的原因和治理措施对于保障隧道的安全和持久运行至关重要。
一、隧道渗漏水的原因分析（一）地下水位上升：当地下水位上升时，随着水压增大，地下水会通过隧道结构的缝隙和孔洞渗漏进入隧道。
地下水位上升的原因可能是降雨增多、山区冰雪融化等。
（二）岩石渗透性差：一些地质条件下，岩石的渗透性差，容易积聚水分并渗漏进入隧道。
这种情况下，通常需要对隧道进行衬砌处理或者采用防水材料来防止渗漏水。
（三）施工不当：隧道施工过程中，如果没有采取适当的措施来防止地下水渗入隧道，就会导致隧道在运行时出现渗漏水问题。
二、隧道渗漏水的治理措施（一）有效排水系统：安装排水系统是防治隧道渗漏水的重要措施。
可以通过设置排水沟、排水管道等来收集和排除渗漏水，保持隧道内部的干燥。
（二）防渗材料的使用：在隧道施工过程中，可以使用防水涂料、防渗剂等材料来增加隧道结构的密封性，防止渗漏水的发生。
（三）补漏处理：如果隧道已经存在渗漏水问题，可以采用注浆、堵漏等方法来补漏处理。
注浆是将特定材料注入到渗漏水的位置，形成坚固的防渗层，从而达到堵漏的目的。
（四）加强隧道维护：对于已经建成的隧道，定期检查和维护是保持隧道安全的重要手段。
及时发现和处理隧道内的渗漏水问题，可以减少结构的损坏并保证隧道的正常运行。
综上所述，隧道渗漏水是隧道工程中常见的问题之一，其原因可能包括地下水位上升、岩石渗透性差以及施工不当等因素。
针对这些原因，可以采取有效的治理措施，如安装排水系统、使用防渗材料、注浆堵漏以及加强隧道维护，来防止和处理隧道渗漏水问题，保障隧道的安全和持久运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
渗漏水的治理地下防水工程出现的渗漏水症害，直接影响着工程结构的安全、生产设备的寿命，给人们的正常生产、生活带来极大危害。
因此，必须及时采取有效措施，进行治理。
地下工程产生渗漏的因素是多方面的，它涉及设计、施工、材料，以及使用管理和维护，其中施工质量为主要因素。
因此，必须强调在治理渗漏水的施工过程中，应自始至终一丝不苟、精心施工，坚决避免“久治不愈、扩大危害”。
1 渗漏水治理原则及准备工作1-1 渗漏水治理原则渗漏水治理应遵循“堵排结合、因地制宜、刚柔相济、综合治理”的原则。
1-2 准备工作1．按现行规范要求，掌握工程原防、排水系统的设计及施工有关资料。
调查渗漏水现状、了解工程周围环境及水文地质情况、分析渗漏水原因，制定渗漏水治理方案。
2．按现行规范要求，选择相宜的防水材料。
3．有降、排水条件的，先做好降、排水工作。
4．施工时按“先顶后墙再底板”的顺序进行，避免破坏原有完好的防水层。
5．施工严格实行三检制，上道工序未经验收合格，不得进行下道工序施工。
6．施工队必须具有防水专业资质，施工人员必须持证上岗。
7．按规定制定劳保及安全措施。
2 渗漏水治理地下工程渗漏水常见的有孔渗漏、缝渗漏以及面渗漏；渗水情况有慢渗（湿渍）、快渗、漏水、涌水。
应视具体情况，确定治理方案，进行堵漏。
通常漏水量大的部位，可以直观找到；而渗水较慢或一般湿渍不易观察到出水点，可用以下方法进行检查：1．将漏水部位擦干，立即在漏水处薄薄地撒上一层干水泥，表面出现的湿点或湿线处就是漏水的孔或缝。
2．如上述方法尚不能查出渗水处，则可用水泥胶浆（水泥：水玻璃＝1：1）在渗水面均匀涂一薄层，并立即撒上干水泥粉一薄层，干水泥层表面的湿点或湿线即为渗水的孔隙或裂缝。
目前较常用的堵漏法有：抹面堵漏法，其特点是先堵漏、后抹面，因之，还可作为柔性防水层渗漏的补救做法。
堵漏的原则是以大化小，将面漏变成线漏、线漏变成点漏，最后一堵成功。
堵漏后，应进行抹面防水施工，这一工序与堵漏同等重要，可以防止因地下水位的变化以及堵漏施工不周所致的在原漏点以外的薄弱部位又产生渗漏。
这种做法适用于大面积渗漏的修堵治理，当前在国外应用也很普遍。
目前普通的防水抹面五层作法已被掺有各种外加剂、防水剂和聚合物乳液的砂浆所代替，且效能提高、施工简便。
注浆堵漏法，是根据工程渗漏水的情况（水的流量、流速）以及渗漏部位，布置注浆孔，并选择适宜的注浆设备和注浆材料，将浆液压入裂缝及孔隙的深部至注满并固化，而达到治理渗漏的目的。
2-1 抹面堵漏法1．大面积渗漏水大面积渗漏水在渗漏工程中比较普遍，其特征为渗水点有大有小、且分布密集，渗水面积大。
大面积严重渗漏，首先应尽可能采取措施降低地下水位，以便在无水情况下进行修堵施工；当无条件降低地下水位时，应先行引水泄压，再涂抹快凝止水材料，使面漏变成线漏、线漏变为点漏（可集中为若干点），最后将漏水点封堵，再行大面积抹面。
大面积慢渗，漏水不明显，但湿渍常在。
这种情况可采用速凝材料直接封堵，再进行防水砂浆抹面，或涂抹水泥基结晶型防水涂料等。
（1）氯化铁防水砂浆抹面1）配合比氯化铁防水素浆配合比（重量比）如下：水泥：水：氯化铁防水剂＝1：（0.35~0.39）：0.03氯化铁防水砂浆配合比（重量比）如下：底层砂浆：水泥：水：中砂：防水剂＝1：（0.45~0.52）：2：0.03面层砂浆：水泥：水：中砂：防水剂＝1：（0.5~0.55）：2.5：0.032）配制砂浆素浆配制：按配合比将原材料称量准确；先将氯化铁防水剂放入容器中，缓慢加水搅拌均匀；再加入水泥继续搅拌均匀即成。
砂浆配制：先将称量好的氯化铁防水剂和拌合水混合搅拌均匀成混合液备用；将称量过的水泥和砂子干拌均匀；再加入防水剂混合液搅拌1~2min即成。
防水砂浆根据所需随拌随用，以免浪费，初凝变硬的砂浆不得使用。
3）抹面施工先做好基层清理、补平工作，使基层表面保持潮湿、清洁、平整、坚固；在基层上抹防水素浆（2~3mm厚）；抹底层防水砂浆（10~12mm厚），分两次抹，每次5~6mm厚、并用木抹子搓平；然后抹面层防水砂浆（10~13mm厚），也分两次抹，每次5~6.5mm，终凝前用铁抹子压实抹平；防水砂浆施工后8~12h喷水养护或覆盖湿草袋养护，24h后可浇水养护、保持湿润，养护期在14d以上。
（2）聚合物水泥砂浆抹面适合修堵渗漏工程的聚合物水泥砂浆抹面所选聚合物，主要有聚醋酸乙烯乳液、丙烯酸酯共聚乳液以及氯丁胶乳等。
1）配合比净浆：水泥＋母料：聚醋酸乙烯乳液：水=1：0.1：0.05：（0.375~0.45）钢纤维聚合物水泥砂浆：水泥：钢纤维＋母料：聚醋酸乙烯乳液：砂：水=1：0.22：0.05：2.2：0.30~0.36 合成纤维聚合物水泥砂浆：水泥：合成纤维＋母料：聚醋酸乙烯乳液：砂：水=1：0.3：0.08：2.6：0.35~0.40 丙烯酸酯共聚乳液水泥砂浆：水泥：细砂：丙烯酸酯共聚乳液=1：2~3：0.3~0.5通常丙烯酸酯共聚乳液含固量为50%左右，按上述配合比，丙烯酸酯固体掺量相当于水泥用量的15%~25%，一般以12%为宜，因此采用市售丙烯酸酯乳液成品时，应根据其合格证书进行复验，经过试配以确定最佳配合比。
阳离子氯丁胶乳水泥砂浆见表17-51。
阳离子氮丁胶乳水泥砂浆参考配合比（重量比）表17-51①为北京市建筑工程研究院数据；②为青岛化工厂数据。
2）配制要点聚合物水泥素浆的配制：按配合比将原材料称量好；将水加入聚合物乳液并搅拌均匀；再边拌边加入水泥及母料，拌至均匀即可。
纤维聚合物水泥砂浆的配制：先按配合比将原材料称量好；将拌合水徐徐加入聚合物乳液并搅拌均匀；将水泥与砂干拌均匀，再加入混合均匀的水乳液及母料，继续搅拌均匀，最后再投入纤维、拌至均匀即成。
氯丁胶乳水泥砂浆的配制（丙烯酸酯共聚乳液水泥砂浆的配制同此）：按配合比将原材料称量准确；将氯丁胶乳装入搅拌桶，加入稳定剂、消泡剂和水，拌合均匀成乳液备用；将水泥和砂子投入搅拌机先行干拌均匀，再将备用的乳液徐徐倒入搅拌机，搅拌均匀即可。
3）抹面施工要点纤维聚合物水泥砂浆抹面：在处理好的基层上先涂刷一道聚合物水泥素浆，要薄涂，不宜厚；净浆终凝后即分两次抹压砂浆防水层。
底板砂浆防水层总厚度为25mm，抹第一遍厚度为11~13mm，抹压时应用力，掌握砂浆厚度要均匀；第一遍砂浆初凝后即抹压第二遍砂浆层，并在终凝前抹实压光。
立面砂浆防水层厚15mm，净浆层终凝后即抹第一遍砂浆层，厚度为6~8mm；第一遍砂浆层初凝后即抹压第二遍砂浆层，并在终凝前抹实压光。
抹面施工12h后，即可喷水养护，要注意保护好做完的防水层。
氯丁胶乳水泥砂浆抹面：在处理好的基层上先均匀涂刷一道氯丁胶乳水泥素浆；素浆涂刷15min后，即可抹压氯丁胶乳水泥砂浆，要顺着一个方向边抹边压，一次成活，切勿用抹子反复揉搓，主要是避免破坏胶乳的成膜，防止砂浆起壳或龟裂。
施工顺序为先立墙、后地面，立面每次抹压厚度为5~8mm，平面抹压厚度为10~15mm，阴阳角应抹成圆弧形。
氯丁胶乳水泥砂浆防水层的养护宜采取干湿交替的养护方法，即早期（指施工后7d以内）保持湿润养护，以保证水泥水化的正常进行；后期宜在自然条件下养护（干燥养护），以促使氯丁胶乳尽快成膜。
因为阳离子氯丁胶乳是水溶性物质，只有在干燥的条件下方可固化。
要注意，施工后早期湿润养护是指在砂浆硬化以后，切忌在砂浆硬化前浇水养护或受雨水冲淋，因为胶乳水泥骨料网络膜是在水泥砂浆脱水后借助空气中的氧而使胶乳逐渐完成交链而形成的，刚抹完的防水层表面直接接触空气中的氧，形成的网络膜较多，此时防水层内的胶乳仍处在逐渐脱水与交链的阶段，如果浇水或雨淋就会将胶乳带走，从而破坏网络膜的形成，降低防水层质量。
砂浆层硬化后保持湿润养护，既可防止砂浆早期失水，加速水泥水化作用，避免干缩裂缝，也不致带走胶乳和破坏网络膜。
试验表明，干湿结合养护方法的试件抗压强度、抗折强度，以及折压比的值均比全干或全湿养护下的值高，说明干湿结合养护法可使水泥和氯丁胶乳各自的特性得以充分发挥。
丙烯酸酯共聚乳液水泥砂浆抹面：其施工方法基本同于普通砂浆，但养护方法却同于氯丁胶乳水泥砂浆，即干湿结合养护法。
（3）喷涂水泥基渗透结晶型防水涂料这类涂料的特点是使用方便，可以适用于任意几何面的喷涂，它可渗入水泥混凝土（砂浆）内部，与碱类物质反应，生成不溶于水的结晶体，填塞混凝土内部空隙，封闭毛细孔渗水通道，从而起到抗渗效果。
此外，还具有提高结构机械强度，防霉、防腐、抗风化等功能。
施工要点如下：1）在已堵漏的前提下，将基层面清理洁净，清除乳浆、油污、杂物，对空隙、裂缝及破损处可用同强度等级混凝土或砂浆补强。
2）以洁净水冲洗基层，然后除去明水，使基层呈饱和湿润状态。
3）喷涂水泥结晶型防水涂料。
要喷涂均匀，防止漏喷和露底。
喷涂遍数可视具体情况而定。
4）涂层固化后即可喷洒清水养护，养护期不少于3d。
注意保持湿润养护。
2．孔洞漏水在渗漏水较严重的情况下，按“以大化小”的顺序，通常将面、线漏水引导为若干“点”或“孔”漏，因此，孔洞堵漏是最常用的作法，必须迅速止水；取得立竿见影的效果，才能成功。
当前已有多种堵漏材料及其应用技术用于工程实践，使防水堵漏应用技术更趋完善和提高。
（1）堵漏材料及其应用1）水玻璃促凝剂水玻璃促凝剂配合比及技术要求见表17-52。
水玻璃促凝剂配合比表17-52水玻璃促凝剂的配制按上表所列配合比将定量的水加热到100℃，将硫酸铜和重铬酸钾放入水中加热，搅拌至药品全部溶解后冷却至30~40℃，然后将此溶液倒入称量好的水玻璃中搅拌均匀，静置半小时后就可以使用。
与此同类的还有快燥精促凝剂，其配合比见表17-53。
快燥精促凝剂配合比表17-53快燥精促凝剂快燥精促凝剂亦以水玻璃为主体材料，掺入适量的硫酸钠、荧光粉和水配制而成。
配制用水应进行处理，其方法是：水380kg，氨水9kg，硫酸铝钾（明矾）10kg，混合搅拌至明矾完全溶解，澄清备用。
配制快燥精促凝剂可按表17-53所列配合比称量混合搅拌均匀即可。
水玻璃促凝剂的应用：用于拌制堵漏灰浆。
水玻璃促凝剂水泥浆：在水灰比为0.55~0.6的水泥浆中，掺入相当于水泥重量1%的促凝剂，拌合均匀而成。
快凝水泥砂浆即将水泥和砂（1：1）干拌均匀后，再将促凝剂和水按1：1的比例混合在一起，使用时以其代替拌合水，把干拌均匀的水泥和砂按水灰比为0.45~0.5混合调制成快硬水泥砂浆。
这种砂浆凝固较快，应随拌随用。
干拌水泥和砂不要隔夜使用。
快凝水泥胶浆（简称胶浆）直接用促凝剂和干水泥拌合而成。
配合比根据使用条件不同，分别为水泥：促凝剂＝1：0.5~0.6或1：0.8~0.9。
这种胶浆凝固较快（从开始拌合到操作完毕以1~2min为宜），并在水中同样可以凝固，施工中必须随拌随用。
