满堂式脚手架监理控制要点含图
满堂式脚手架安全监理实施细则范文
满堂式脚手架安全监理实施细则范文一、引言脚手架安全监理是建筑工程中不可忽视的一环，其目的在于确保施工过程中的脚手架搭设和使用符合相关安全标准，以保障工人的生命财产安全。
本文就满堂式脚手架的安全监理进行了详细的规定和实施细则。
二、脚手架安全监理的目标与原则1.目标：（1）确保满堂式脚手架的结构稳定、整体牢固、安全可靠。
（2）规范脚手架的搭设和使用，减少事故和人员伤害发生。
（3）提高施工效率，保证工期的顺利进行。
2.原则：（1）科学规划：在施工前，根据实际需要进行脚手架的规划。
包括脚手架的类型、搭设方法、使用范围等。
（2）合理选材：选择符合标准要求的脚手架材料，确保其质量和可靠性。
（3）严格监管：对脚手架的搭设和使用过程进行全程监督，及时发现问题并采取相应措施。
（4）持续改进：根据实践经验和相关技术标准的更新，不断完善脚手架安全监理的方法和要求。
三、脚手架搭设前的准备工作1.脚手架搭设计划（1）施工单位应提前编制脚手架搭设计划，并将其报送给相关部门进行审批。
（2）搭设计划应包括脚手架的类型、规格、搭设方法、工期计划、施工人员安排等内容。
2.脚手架材料准备（1）施工单位应确保脚手架材料的质量，并按照设计要求进行配送和储存。
（2）材料的运输和储存过程中，应注意避免损坏和老化。
3.搭设现场的环境检查（1）施工单位应派专人对搭设脚手架的工地进行环境检查，确保没有特殊地质或环境因素会对脚手架的稳定性产生影响。
（2）如有特殊地质或环境因素，应及时采取相应的措施进行处理。
四、满堂式脚手架搭设监理要求1.搭设过程监理（1）选择合适的施工人员，具备相应的技术和经验。
（2）设置搭设监督岗位，定期对脚手架搭设过程进行巡视和检查。
（3）及时处理发现的问题，确保脚手架的结构稳定和牢固。
2.脚手架材料检查（1）对脚手架材料进行检查和验收，包括规格、质量、焊接接头、螺纹连接等方面。
（2）对不合格材料及时予以拒收，并向供应商提出质量要求的整改。
D_D_满堂式脚手架监理控制要点含图
梁模板支撑体系
梁模板支撑体系
梁截面尺寸
模板面板
内龙骨
外龙骨
H方向对拉螺栓
纵向对拉螺 栓
底模：350mm 12mm厚胶合板
60×100mm木方（2排）
φ48mm×3.0mm双钢 管，间距900mm
侧模：1000mm 12mm厚胶合板
60×100mm木方，间 距200mm（3排）
φ48mm×3.0mm双钢 φ14mm竖向间距
梁模板支撑体系
梁模板支撑体系及以下
350×1100及以下
300×2100及以下
板厚
搭设参数
100mm、 120mm、 180mm
100mm、 120mm、 180mm
采用的钢管类型为48×3.0，梁宽方向两边的两 根支撑立杆的间距：1000mm，梁底无承重立杆, 纵向间距小于1000mm，立杆的步距控制在1.8米 内，根据现场搭设情况实际调整
6.新钢管应有产品质量合格证、质量检验报告，钢管表面不
应有裂纹、结疤、毛刺、深的划痕。旧钢管应每年进行一次 锈蚀检查，钢管表面锈蚀深度小于等于0.18mm。
7.扣件进入施工现场应检查产品合格证，并应进行 抽样复试，扣件使用前应逐个挑选，有裂纹、变 形、螺栓出现滑丝的严禁使用。
8.扣件式脚手架安装与拆除人员必须是经考核合格 的架子工，架子工应持证上岗。
资料说明
加入会员 198 元，可以拥有以下的资料，
代表的有 1、孙工话现场一期，二期，三期，人防 2、赵志刚提升视频 21 套，2500 页电子书 2 本，其他电子书 数本 3、筑龙网房建教程 700g84 套， 4 启程造价培训全专业系列视频教程 基这个资料仅仅是代表，还有很多的资料，比如电子书，方 案，交底，培训 PPT，建造师考试的视频，押题都没有截图， 加入会员后，以后的资料可以免费拥有，不断更新，希望大 家对这个文件保密，不要张扬，自己加入就可以了，，本人 赚钱不容易 在这不提供微信号和 QQ 号，没有网盘的朋友不要加入，资料 过大，必须会用网盘，我的网盘：9.钢管上严禁打孔。
满堂式脚手架监理实施细则
GQJL-7满堂脚手架监理实施细则甘肃信达铁路工程监理咨询有限责任公司GQJL-7满堂脚手架监理实施细则编制：审批：二〇一一年三月一目录一、审核施工组织设计中安全技术措施或专项施工方案是否符合工程建设强制性标准： (1)二、脚手架工程现场应有严格的管理制度： (1)三、脚手架搭设技术措施 (2)1、支架基础 (2)2、支架搭设 (3)3、支架预压 (3)四、满堂脚手架搭设安全监理： (4)五、脚手架安全管理与维修监理： (5)六、脚手架拆除： (6)一、审核施工组织设计中安全技术措施或专项施工方案是否符合工程建设强制性标准：1、脚手架设计方案（图）是否齐全完整可行；2、脚手架设计验算书是否正确齐全完整；3、脚手架施工方案及验收方案是否齐全完整；4、脚手架使用安全措施是否齐全完整；5、脚手架拆除方案是否齐全完整。
二、脚手架工程现场应有严格的管理制度：1、现场脚手架应实行动态管理，所有更改搭拆都必须向总包申请，监理批准执行。
2、必须健全规章制度、加强规范管理、制止和杜绝违章指挥和违章作业。
3、必须完善防护措施和提高施管人员的自我保护意识和素质。
4、监理工程师应发现、制止脚手架乱用现象：1) 任意拆去构架的杆配件和拉结；2) 任意抽掉、减少作业层脚手板；3) 站在不具备操作条件的横杆或单块板上操作；4) 搭设和拆除作业不按规定使用安全防护用品；5) 在把脚手架作为支撑和拉结的支持物时，未对构架采用相应的加强措施；6) 在不安全的天气条件（六级以上风天，雷雨天）下继续施工；三、脚手架搭设技术措施支架按现浇支架进行设计，支架设计必须根据所承受的荷载分部位进行验算，并对地基承载力进行严格的验算。
支架的设计要保证支架跨中最大挠度不大于支架跨度的1/400或控制在20mm以内，包括非弹性变化在内。
施工单位在支架施工前应提前向监理部上报支架方案，特别是大跨及四季大道高支架必要时请专家组讨论决定。
支架方案批准后方可具体实施。
现浇箱梁满堂支架监理监控措施
上海铁道增刊2020年第2期预頊趙粱满崮支架谣理踣控指施171徐发中国铁路上海局集团有限公司上海华东监理公司摘要随着我国铁路建设的快速发展，桥梁工程在铁 路建设过程中比重愈来愈多，上跨桥梁越来越广泛地应 用于铁路建设项目中。
满堂支架现浇箱梁是当前常用的 一种施工工艺，支架的搭设关系到实体质量和施工安全，必须严密计算、精心组织、认真监控。
关键词现浇箱梁施工；满堂支架;预压;现场监控1概况1.1工程概况本工程位于宣城市境内铁路工程，现浇箱梁为55#墩~ 58#墩跨度31.1 m,58#墩~59#台跨度23.1 m,桥梁下部结构 为钻孔桩、承台、墩台，上部结构为现浇简支箱梁。
1.2地质条件本工程特大桥位于安徽省宣城市境内，桥址地貌属水阳 江冲击平原区，桥址处地势平坦，多为农田、村庄，河流、道路 众多。
桥址区地层按其成因分类主要有:第四系人工填土 (素 填土）层(Q4ml);第四系全新统冲洪积相（Q4al+pl)粉质黏 土、淤泥质粉质黏土、细圆砾土及粗圆砾土、卵石土；下第三 系双塔群(Esh)泥质粉砂岩、砂砾岩、含砾砂岩。
现自上而下 分述如下：(0)素填土；1(1) Q4al+pl 游泥质黏土，流塑,(i〇=60kPa;1(2) Q4al+Pl粉质黏土，软塑，软弱土，c r〇=120kP a;1(3) Q4al+pl粉质黏土，硬塑，中软土，c r〇=160kPa;2( 1)Q4al+Pl粉土，粉砂，稍密、饱和，软弱土，cr〇=90kPa;2(2) Q4al+Pl 细砂，稍密、饱和，中软土,<T〇=150kPa;3(3) Q4al+pl 细圆砾土，中密，饱和，中硬土，tr…=400kPa;7(1) Esh W4泥质粉砂岩，全风化，中硬土，d°=200kPa;7(2) Esh W3泥质粉砂岩，强风化，中硬土，(T…=300kP a;7(3)EshW2泥质粉砂岩，弱风化,岩石，C T〇=400 kPa。

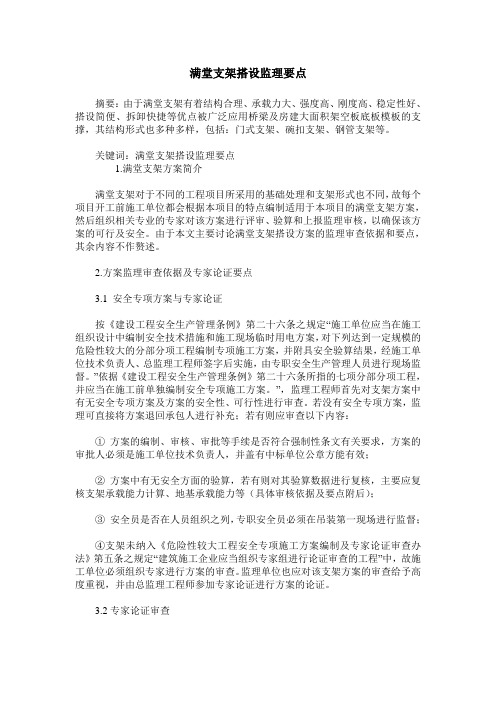

满堂支架搭设监理要点
满堂支架搭设监理要点摘要：由于满堂支架有着结构合理、承载力大、强度高、刚度高、稳定性好、搭设简便、拆卸快捷等优点被广泛应用桥梁及房建大面积架空板底板模板的支撑，其结构形式也多种多样，包括：门式支架、碗扣支架、钢管支架等。
关键词：满堂支架搭设监理要点1.满堂支架方案简介满堂支架对于不同的工程项目所采用的基础处理和支架形式也不同，故每个项目开工前施工单位都会根据本项目的特点编制适用于本项目的满堂支架方案，然后组织相关专业的专家对该方案进行评审、验算和上报监理审核，以确保该方案的可行及安全。
由于本文主要讨论满堂支架搭设方案的监理审查依据和要点，其余内容不作赘述。
2.方案监理审查依据及专家论证要点3.1 安全专项方案与专家论证按《建设工程安全生产管理条例》第二十六条之规定“施工单位应当在施工组织设计中编制安全技术措施和施工现场临时用电方案，对下列达到一定规模的危险性较大的分部分项工程编制专项施工方案，并附具安全验算结果，经施工单位技术负责人、总监理工程师签字后实施，由专职安全生产管理人员进行现场监督。
”依据《建设工程安全生产管理条例》第二十六条所指的七项分部分项工程，并应当在施工前单独编制安全专项施工方案。
”，监理工程师首先对支架方案中有无安全专项方案及方案的安全性、可行性进行审查。
若没有安全专项方案，监理可直接将方案退回承包人进行补充；若有则应审查以下内容：①方案的编制、审核、审批等手续是否符合强制性条文有关要求，方案的审批人必须是施工单位技术负责人，并盖有中标单位公章方能有效；②方案中有无安全方面的验算，若有则对其验算数据进行复核，主要应复核支架承载能力计算、地基承载能力等（具体审核依据及要点附后）；③安全员是否在人员组织之列，专职安全员必须在吊装第一现场进行监督；④支架未纳入《危险性较大工程安全专项施工方案编制及专家论证审查办法》第五条之规定“建筑施工企业应当组织专家组进行论证审查的工程”中，故施工单位必须组织专家进行方案的审查。
6建筑施工安全检查要点图解--满堂式脚手架
引用内容
《直缝电焊钢管》GB/T13793-2008 《低压液体输送用焊接钢管》GB/T3091-2008
《碳素钢结构》GB/T700-2006 《危险性较大的分部分项工程安全管理规定》住房和城乡建设部令第37号（2018
） 《钢管脚手架扣件》GB15831-2006
CHAPTER
03
工程建设标准 强制性条文条款
建筑施工检查要点图解 ——满堂式脚手架
CONTENTS
目录
01
前言
02
本章引用的规范、规程及办法
03
工程建设标准强制性条文条款
04
满堂式脚手架检查要点
CHAPTER
01
前言
欢迎关注房企施工 安全公众号，获取 更多安全培训资料
一、前言
建筑施工检查要点图解是以《建筑施工安全检查标准》 JGJ59-2011为蓝本，对检查标准中的19项内容进行了梳理， 通过工程实体照片以及漫画等形式展示给大家，详细解析检查 标准中的文字内容，使之浅显易懂，普及安全管理基本知识。 本章对检查标准中满堂式脚手架相关的10部分内容进行了梳 理。
图4.1.1 满堂式脚手架搭设示意图
四、满堂式脚手架检查要点
4.2 架体基础
检查要点：
架体基础应按方案要求平整、夯实，并应采取排水措施； 架体底部应按规范要求设置扫地杆、垫板和底座，垫板规格 应符合规范要求；架体扫地杆设置应符合规范要求。
图解说明：
扣件式扫地杆：纵向扫地杆应采用直角扣件固定在距离 钢管底端不大于200mm处的立杆上。横向扫地杆应采用直角 扣件紧靠纵向扫地杆下方的立杆上。
序号
1 2 3 4 5 6 7 8 9 10 11 12 13
步距（ m） 1.71.8
安全员检查要点—满堂式脚手架
安全员检查要点—满堂式脚手架安全员检查要点检查项目：满堂式脚手架检查内容检查要求施工方案1）架体搭设应编制安全专项方案，结构设计应进行设计计算；2）专项施工方案应按规定进行审批。
架体基础1）立杆基础应按方案要求平整、夯实，并设排水设施，基础垫板符合规范要求；2）架体底部应按规范要求设置底座；3）架体扫地杆设置应符合规范要求。
架体稳定1）架体周圈与中部应按规范要求设置竖向剪刀撑及专用斜杆；2）架体应按规范要求设置水平剪刀撑或水平斜杆；3）架体高宽比大于2 时，应按规范要求与建筑结构刚性连结或扩大架体底脚。
杆件锁件1）满堂式脚手架的搭设高度应符合规范及设计计算要求；2）架体立杆件跨距，水平杆步距应符合规范要求；3）杆件的接长应符合规范要求；4）架体搭设应牢固，杆件节点应按规范要求进行紧固。
脚手板1）架体脚手板应满铺，确保牢固稳定；2）脚手板的材质、规格应符合规范要求；3）钢脚手板的挂钩必须完全扣在水平杆上，并处于锁住状态。
交底与验收1）架体搭设完毕应按规定进行验收，验收内容应量化并经责任人签字确认；2）分段搭设的架体应进行分段验收；3）架体搭设前应进行安全技术交底。
架体防护1）作业层应在外侧立杆1.2m 和0.6m 高度设置上、中两道防护栏杆；2）作业层外侧应设置高度不小于180mm 的挡脚板；3）架体作业层脚手板下应用安全平网双层兜底，以下每隔10m 应用安全平网封闭。
材质1）架体构配件的规格、型号、材质应符合规范要求；2）钢管不应有弯曲、变形、锈蚀严重的现象，材质符合规范要求。
荷载1）架体承受的施工荷载应符合规范要求；2）不得在架体上集中堆放模板、钢筋等物料。
通道1）架体必须设置符合规范要求上下通道。
2）文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。
现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。
文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。
脚手架工程监理工作要点
脚手架工程监理工作要点脚手架工程监理工作要点1、首先应了解监理的工程搭设架体属哪种类型。
2、监理人员应对架体搭设的高度、架体的连墙、各杆件的连接、悬挑构件的固定；针对落地式脚手架的基础及斜坡处理；防坠、防倾装置进行重点检查。
3、脚手架的安装、搭设是否编制安全专项方案，是否属超过一定规模危险性较大的分部分项工程，需组织专家论证。
4、检查从事脚手架搭设专业分包单位是否具备相应的资质及安全生产许可证。
5、搭设脚手架的特种作业人员是否持证上岗，且应对人对岗。
6、脚手架安装搭设完毕后是否组织验收。
方案的编制及审查《建设工程安全生产管理条例》第五十七条违反本条例的规定，工程监理单位有下列行为之一的，责令限期改正；逾期未改正的，责令停业整顿，并处10万元以上30万元以下的罚款；情节严重的，降低资质等级，直至吊销资质证书；造成重大安全事故，构成犯罪的，对直接责任人员，依照刑法有关规定追究刑事责任；造成损失的，依法承担赔偿责任：(一)未对施工组织设计中的安全技术措施或者专项施工方案进行审查的；(二)发现安全事故隐患未及时要求施工单位整改或者暂时停止施工的；(三)施工单位拒不整改或者不停止施工，未及时向有关主管部门报告的；(四)未依照法律、法规和工程建设强制性标准实施监理的。
不同结构形式的脚手架安全技术规范中对编制专项施工方案的要求通过对比可以看出不同结构形式的钢管脚手架均要求在脚手架施工前，应编制专项施工方案。
先方案，后作业。
方案编制人实施施工总承包的，专项施工方案应当由施工总承包单位组织编制。
其中，机械安装拆卸工程、深基坑工程、附着式脚手架等专业工程实施分包的，其专项方案可由专业承包单位组织编制。
方案审核要点1.程序性审核（1）编制单位的审批手续是否齐全。
①一般专项施工方案的编制为项目技术负责人，审核为项目经理，批准为企业技术部门负责人并加盖技术部门公章；②报审程序应符合规范要求。
是否经专家论证（2）总监组织专业监理工程师进行审核。
满堂式脚手架安全监理实施细则模版
满堂式脚手架安全监理实施细则模版第一章总则第一条为了保证满堂式脚手架施工过程中的安全性，便于监理人员对脚手架施工进行有效的监督和管理，制定本实施细则。
第二条本实施细则适用于满堂式脚手架的建设工程安全监理。
第三条满堂式脚手架的监理人员必须了解国家有关脚手架施工安全的法规，具备相关专业知识和实践经验，并持有相应的监理员资格证书。
第四条满堂式脚手架建设工程应按照国家相关标准和规范进行施工，监理人员应对施工进行全过程监督和管理。
第五条在满堂式脚手架施工过程中，必须严格按照设计方案进行施工，不得私自更改设计和工艺。
第二章施工前期的监理工作第六条施工前，监理人员应对满堂式脚手架的施工单位进行资质验收，并核实其人员的资质。
第七条施工单位应提供满堂式脚手架的设计图纸、技术交底和必备施工资料以供监理人员核查。
第八条监理人员应对满堂式脚手架的设计文件进行全面审核，确保其符合国家相关标准和规范。
第九条监理人员应对施工现场进行踏勘和勘察，检查满堂式脚手架的施工条件和施工现场是否符合设计要求。
第十条监理人员应对施工单位的施工方案进行审核，并与施工单位协商修正意见。
第三章施工过程的监理措施第十一条施工单位应按照施工方案进行材料的购买和运输，监理人员应对材料进行验收，确保质量符合标准。
第十二条施工单位应按照设计意图进行施工，监理人员应对施工过程进行全程监督，及时发现和纠正施工中存在的问题和缺陷。
第十三条施工过程中，监理人员应定期进行现场巡查，对满堂式脚手架的安装、拆除和调整等工作进行检查，确保施工质量和安全。
第十四条监理人员应与施工单位保持密切沟通，及时解决施工中遇到的问题和难题。
第十五条监理人员应对施工单位的施工记录进行审核，并定期向建设单位和监理单位提交监理报告。
第四章施工后期的监理工作第十六条施工结束后，监理人员应对满堂式脚手架进行验收，确保其质量和安全符合国家相关标准和规范。
第十七条监理人员应颁发合格证书给施工单位，同时向建设单位和监理单位汇报满堂式脚手架的施工质量和安全情况。
满堂式脚手架安全监理实施细则(二篇)
满堂式脚手架安全监理实施细则第一章总则第一条基本原则满堂式脚手架安全监理工作遵循法律法规的规定，以保障人身安全和项目质量为核心，遵守诚实信用原则，确保监理工作的客观、公正和独立性。
第二条完全依法行使监理职权满堂式脚手架安全监理工作依托于监理机构，具有独立性和公正性，必须依法行使监理职权。
第三条人员要求从业人员必须具备合格的资质和专业知识，经过相关培训合格后方可从事监理工作。
第四条公开透明满堂式脚手架安全监理工作应当及时向项目业主和相关单位公开监理结果和意见，确保监理工作的透明度和公开性。
第五条惩罚措施对于违反安全规定的行为，监理机构有权依法采取相应的惩罚措施，并向相关部门报告，确保违法行为得到及时处理。
第二章监理范围和任务第六条监理范围满堂式脚手架安全监理的范围包括脚手架的搭建、使用和拆除过程中的安全管理、施工进度管理和质量管理等。
第七条监理任务满堂式脚手架安全监理的任务包括但不限于：1. 监督脚手架的搭建是否符合设计要求和安全规范；2. 监督脚手架的使用和维护是否符合安全规定；3. 监督脚手架的拆除过程是否符合安全规范；4. 监控脚手架的施工进度；5. 监督脚手架的质量。
第三章监理机构及从业人员第八条监理机构满堂式脚手架安全监理机构应当依法取得相关资质和许可证书，并按照规定的标准配备相应的设备和人员。
第九条从业人员从业人员必须具备相应的资质和技能，接受过相关培训并合格。
不得有严重的违法违纪行为记录。
第十条义务和权益从业人员在履行监理工作时，有权要求项目业主和相关单位提供必要的协助和配合。
同时，从业人员有义务保护监理机构的声誉和利益。
第四章监理程序第十一条工作准备满堂式脚手架安全监理工作开始前，监理机构应当与项目业主和施工单位进行沟通，明确监理任务和工作计划，并向相关部门提交监理方案。
第十二条监理过程满堂式脚手架安全监理工作应包括日常巡查、抽查和突击检查。
监理人员应当及时发现脚手架安全隐患并提出整改意见。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
梁模板支撑体系
梁模板支撑体系
层高
梁截面积5.4m及 以下300×700mm及以下
350×1100及以下
300×2100及以下
板厚
搭设参数
100mm、 120mm、 180mm
100mm、 120mm、 180mm
采用的钢管类型为48×3.0，梁宽方向两边的两 根支撑立杆的间距：1000mm，梁底无承重立杆, 纵向间距小于1000mm，立杆的步距控制在1.8米 内，根据现场搭设情况实际调整
梁模板支撑体系
梁模板支撑体系
梁截面尺寸
模板面板
内龙骨
外龙骨
H方向对拉螺栓
纵向对拉螺 栓
底模：350mm 12mm厚胶合板
60×100mm木方（2排）
φ48mm×3.0mm双钢 管，间距900mm
侧模：1000mm 12mm厚胶合板
60×100mm木方，间 距200mm（3排）
φ48mm×3.0mm双钢 φ14mm竖向间距
8.扣件式脚手架安装与拆除人员必须是经考核合格 的架子工，架子工应持证上岗。
9.钢管上严禁打孔。
10.满堂脚手架有两种可能的失稳形式：整体和局部 失稳。整体失稳破坏时，满堂脚手架呈现出纵横 立杆与纵横水平杆组成的空间框架，沿刚度较弱 方向大波鼓曲现象。
11.根据脚手架试验，增加竖向、水平剪刀撑，可增 加架体刚度，提高脚手架承载力。在竖向剪刀撑 顶部交点平面设置一道水平连续剪刀撑，可使架 体结构稳固。
管（2排）
200+300mm（2道）
φ14mm间距900
板支撑体系
板支撑体系
楼板厚度 模板面板 钢管
次龙骨
主龙骨
支撑立杆间 距
架体步距
150mm
12mm厚胶合 板
48×3.0
60×100mm木方 间距500mm
φ48mm×3.0mm双 钢管，间距1000mm
立杆纵横间距 1000mm
1.8米以内
采用的钢管类型为48×3.0，梁宽方向两边的两 根支撑立杆的间距：1200mm，梁底增加1道承重 立杆, 纵向间距小于450mm，立杆的步距控制在 1.8米内，根据现场搭设情况实际调整 采用的钢管类型为48×3.0，梁宽方向两边的两 根支撑立杆的间距：1200mm，梁底增加1道承重 立杆, 纵向间距小于450mm，立杆的步距控制在 1.8米内，根据现场搭设情况实际调整
堂式脚手架 理控制要点
JGJ130-2011(建筑施工扣件式 管脚手架安全技 范）
目
1、术语 2、满堂式脚手架的构造要求 3、梁板支撑体系的工程实例
一、
1、满堂扣件式钢管脚手架--在纵横方向，由不少于三排立杆并 与水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架 。该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部 立杆呈偏心受压状态，简称满堂脚手架。
3.满堂脚手架搭设高度不宜超过36米；满堂脚手架 施工作业层不得超过1层。
3、满堂脚手架立杆接头必须采用对接扣件连接，水 平杆长度不宜小于3跨。
4.满堂脚手架应在架体外侧四周及内部纵、横向每68米由底至顶设置连续竖向剪刀撑。当架体8m以下 时，应在架顶部设置连续水平剪刀撑；当架体搭 设高度在8m及以上时，应在架体底部、顶部及竖 向间隔不超过8m，分别设置连续水平剪刀撑，剪 刀撑宽度应为6-8m。
板模板支撑体系
板模板支撑体系
后浇带支撑体系
楼梯支撑体系
后浇带支撑体系
后浇带支撑体系
模板工程超过一定规模的危险性较大的分部分项工程范 围要进行专家论证的情况： 混凝土模板支撑工程:搭设高度8m及以上;搭设跨度18m及 以上;施工总荷载15kN/㎡及以上;集中线荷载20kN/m及以 上。
大家
3.2模板拆除
结构类型 板
梁、拱、壳 悬臂构件
结构跨度（m）
≤2 ＞2，≤8
＞8 ≤8 ＞8 －
达到设计的砼立方体强度标准值的百分 率计（％）
≥50 ≥75 ≥100 ≥75 ≥100 ≥100
三、 例模板支撑体系
3.1、梁模板体系 3.2、板模板支撑体系 3.3、楼梯模板支撑体系 3.4、后浇带支撑体系
2、模板支架--用于支撑模板的采用脚手架材料搭设的架子。 3、扣件--采用螺栓紧固的扣件；包括直角扣件、旋转扣件、对
接扣件。 4、可调托撑--插入立杆钢管顶部，可调节高度的顶撑。
4、扫地杆--贴近地面设置，连接立杆根部的纵、横向水平 杆件，包括纵向扫地杆、横向扫地杆。
5、剪刀撑 -- 在脚手架竖向或水平向成对设置的交叉斜杆 。 6、步距--上下水平杆轴线间的距离。 7、立杆（跨）距--脚手架纵向相邻立杆之间的轴线距离。
5.最少跨数为2、3跨的满堂脚手架，应设置连墙件 。
6.新钢管应有产品质量合格证、质量检验报告，钢管表面不
应有裂纹、结疤、毛刺、深的划痕。旧钢管应每年进行一次 锈蚀检查，钢管表面锈蚀深度小于等于0.18mm。
7.扣件进入施工现场应检查产品合格证，并应进行 抽样复试，扣件使用前应逐个挑选，有裂纹、变 形、螺栓出现滑丝的严禁使用。
二、满堂式脚手架的构造要求
1、 新钢管的检查φ48.3X0.36的钢管，管体外径允 许偏差±0.5mm，壁厚允许偏差±10%，即 ±3.6X10%=±0.36mm,所以外径允许47.8-48.8mm， 壁厚允许范围3.24-3.96mm。每根钢管的最大质量 不应大于25.8kg。
2.扣件应采用可锻铸铁或铸钢制作，扣件在螺栓拧 紧扭力矩达到65N.m时，不得发生破坏。
