数控编程B卷-答案及评分

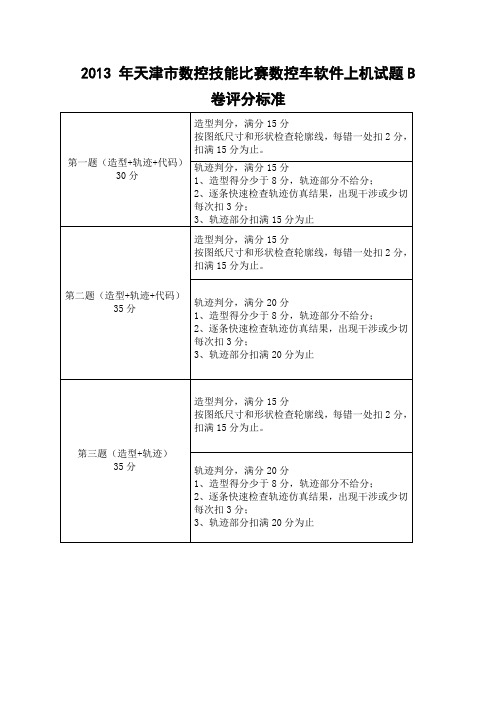

2013 年天津市数控技能比赛数控车软件上机试题B卷评分标准
1、造型得分少于8分，轨迹部分不给分；
2、逐条快速检查轨迹仿真结果，出现干涉或少切每次扣3分；
3、轨迹部分扣满20分为止
2013 年天津市数控技能比赛数控车软件上机试题B卷评分标准
第一题（造型+轨迹+代码）
30分
造型判分，满分15分
按图纸尺寸和形状检查轮廓线，每错一处扣2分，扣满15分为止。
轨迹判分，满分15分
1、造型得分少于8分，轨迹部分不给分；
2、逐条快速检查轨迹仿真结果，出现干涉或少切每次扣3分；
3、轨迹部分扣满15分为止
第二题（造型+轨迹+代码）35分
造轮廓线，每错一处扣2分，扣满15分为止。
轨迹判分，满分20分
1、造型得分少于8分，轨迹部分不给分；
2、逐条快速检查轨迹仿真结果，出现干涉或少切每次扣3分；
3、轨迹部分扣满20分为止
第三题（造型+轨迹）
35分
造型判分，满分15分
按图纸尺寸和形状检查轮廓线，每错一处扣2分，扣满15分为止。
《数控加工技术》试卷B及答案
《数控加工技术》试卷B适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分 一、单项选择题（每题2分，共40分） 1. 数控机床的组成部分包括( )。
A.床体、输入装置、CNC 装置、PLC 装置、伺服系统、齿轮变速系统、刀库B.床体、输入装置、CNC 装置、伺服单元、位置反馈系统、机械部件C.床体、输入装置、CNC 装置、伺服和驱动单元、PLC 装置、机械部件D.床体、输入装置、CNC 装置、多级齿轮变速系统、位置反馈系统、刀库 2．开环数控机床，通常使用（ ）作为伺服驱动机构。
A ．交流同步电动机B ．功率步进电动机C ．交流笼型感应电动机 3．在（ ）时，当刀具的刀尖圆弧半径不等于零，不使用刀具半径补偿功能会造成过切或欠切。
A.车圆弧B.车外圆C.车端面D.切槽4．数控机床坐标系统的确定是假定（ ）。
A ．刀具、工件都不运动B ．刀具、工件都运动C ．工件相对静止的刀具而运动D ．刀具相对静止的工件而运动5. 下列（ ）不适应在数控机床上生产。
A.需要频繁改型的零件B.价格昂贵，不允许报废的零件C.多工序加工的零件D.大批量生产的零件6. 主轴转速（n ），切削速度（v ）与工件直径（D ）之间的关系是（ ） A ． v=1000n/πD B ．n=1000v/πD C ．v=1000D/πn D ．v=1000π/Dn 7．刀尖半径左补偿方向的规定是（ ）。
A. 沿刀具运动方向看，工件位于刀具左侧 B. 沿刀具运动方向看，刀具位于工件左侧 C. 沿工件运动方向看，刀具位于工件左侧 D. 沿工件运动方向看，工件位于刀具左侧8．G00指令与下列的（ ）指令不是同一组的。
A. G01 B. G02 C. G03 D. G049. 世界上第一台数控机床是在（ ）生产的。
A. 1948年B. 1950年C. 1952年D.1958年10. 关于对刀点的设置原则，下列叙述不准确是( )。
数控编程理论试题及答案
数控编程理论试题及答案数控编程是现代制造业中的一项关键技术，它涉及到将设计图纸转换为数控机床能够理解的代码，以实现自动化生产。
本文将围绕数控编程理论的基本概念、编程语言、编程步骤以及常见问题进行论述，并提供一些模拟试题及答案，以帮助读者更好地理解和掌握数控编程的理论基础。
数控编程基础数控编程，即计算机数控（Computer Numerical Control，CNC）编程，是指根据零件的加工要求，编制出数控机床能够识别的程序代码的过程。
这一过程通常包括零件设计分析、工艺规划、编写程序代码、程序校验等步骤。
零件设计分析在编程前，首先要对零件的设计图纸进行详细分析，了解零件的形状、尺寸、精度要求等，以确定加工方法和加工路径。
工艺规划工艺规划是确定加工过程中所需刀具、夹具、切削用量等工艺参数的过程。
合理的工艺规划可以提高加工效率，保证加工质量。
编写程序代码编写程序代码是将工艺规划转化为机床可识别的指令代码。
这些代码包括G代码（功能指令）和M代码（辅助功能指令）。
程序校验程序编写完成后，需要进行校验以确保其正确性。
校验通常通过模拟加工来完成，以避免实际加工中的错误。
数控编程语言数控编程语言主要包括ISO代码和EIA代码两大类，其中ISO代码主要用于欧洲和中国，而EIA代码则主要用于美国和日本。
ISO代码ISO代码以“G”和“M”字母开头，如G00（快速定位）、M03（主轴正转）等。
EIA代码EIA代码与ISO代码类似，但在某些细节上存在差异，如EIA代码中的G02和G03分别代表顺时针和逆时针圆弧插补。
数控编程步骤数控编程通常遵循以下步骤：1. 确定加工方法：根据零件特点选择合适的加工方法，如车削、铣削、钻削等。
2. 设计刀具路径：根据加工方法设计刀具的移动路径。
3. 选择刀具和夹具：根据加工要求选择合适的刀具和夹具。
4. 编写程序：根据刀具路径和工艺参数编写数控程序。
5. 程序校验：通过机床或软件进行程序模拟，确保程序无误。
数控编程试题及答案
数控编程试题及答案一、选择题1. 下列哪个参数是用于确定加工速度的？A. 前进速度B. 进给速度C. 主轴转速D. 切削速度答案：D. 切削速度2. 数控编程中，G代码用于控制什么？A. 补偿运动B. 直线插补运动C. 圆弧插补运动D. 进给运动答案：C. 圆弧插补运动3. 在数控编程中，下列哪个功能可以用于定义切削工具的半径？A. G10 指令B. G40 指令C. G92 指令D. G99 指令答案：C. G92 指令4. 给定下列图形，通过数控编程绘制该图形所需的最少直线段数是：A. 4B. 5C. 6D. 7答案：C. 65. 在常用的数控编程系统中，下列哪个系统采用绝对坐标指令？A. G54-G59B. G90C. G91D. G92答案：B. G90二、填空题1. 给定下列程序段：N10 G90 G54 X100. Y50. Z30.N20 G01 G99 F200. Z-10.N30 G00 X50. Y-20.N40 G91 G28 Z0.N50 M30请问执行完程序后，工作台的坐标位置是：（，，）。
答案：(50. , 30. , 0.)2. 在数控编程中，加工速度的单位是________。
答案：mm/min3. 在数控编程中，下列哪个字母表示绕Z轴旋转？答案：A4. 给定下列程序段：N10 G90 G54 X100. Y50. Z30.N20 G01 G99 F200. Z-10.N30 G00 X50. Y-20.N40 G91 G28 Z0.N50 M30请写出 N30 行指令的解释。
答案：快速移动到坐标 (50. , -20. , 当前Z坐标)。
三、简答题1. 解释主轴转速与切削速度的关系。
答案：主轴转速与切削速度有直接的关系。
切削速度是指切削刀具在工件上的线速度，通常以米/分钟或英尺/分钟表示。
主轴转速是刀具主轴每分钟旋转的圈数。
切削速度等于主轴转速乘以刀具刀具直径π，即v = n × π × d。
《数控加工编程与操作》-期末考试B答案
第 1 页 共 6 页一、判断题（把答案填入下表，对的打“√”，错的打“×”，每小题1分，共15分） 1、切削速度增大时，切削温度升高，刀具耐用度大。
2、G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。
3、一个主程序中只能有一个子程序。
4、程序段的顺序号，根据数控系统的不同，在某些系统中可以省略的。
5、绝对编程和增量编程不能在同一程序中混合使用。
6、数控车床的特点是Z 轴进给1mm ，零件的直径减小2mm 。
7、数控机床伺服系统将数控装置的脉冲信号转换成机床移动部件的运动。
8、恒线速度控制适用于切削工件直径变化较大的零件。
9、数控机床用恒线速度控制加工端面、锥度和圆弧时，必须限制主轴的最高转速。
10、机床参考点在机床上是一个浮动的点。
11、G98指令下，F 值为每分钟进给速度（mm/min ）。
12、刀具补偿功能包括刀补的建立、刀补的执行和刀补的取消三个阶段。
13、螺纹指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹。
14、G96功能为主轴恒线速度控制，G97功能为主轴恒转速控制。
15、程序M98 P51002是将子程序号为5100的子程序连续调用2次。
二、填空题（每空1分，共20分）1、影响刀具寿命的主要因素有：工件材料_刀具材料_、_刀具的几何参数___、切削用量。
2、数控车床广泛运用的插补是直线插补和__圆弧__插补。
3、一个完整的程序由__程序名__、_程序段___和__程序的结束_组成。
4、数控车床GSK980-TD数控系统中G03指令表示___圆弧插补___，G42指令表示____右刀补______，G90指令表示__轴向切削循环____，G94指令表示__径向切削循环____，G70指令表示__精加工循环______，G71指令表示_轴向粗车循环_____，G32指令表示__螺纹切削___，M03指令表示_主轴正转__，M30指令表示_ 程序运行结束_，M05指令表示_主轴停止_，M97指令表示__恒线速度控制取消指令__。
数控编程考卷A、B卷答案
1智通职业技术学校2008—2010学年第四学期进级考试《数控编程》 A 试 卷 一、填空题（2×15=30分） 1、数控编程可分为 手工编程 和 自动编程 。
2、数控编程指令中， G02 为顺时针加工, G03 为逆时针加工, M03 为主轴正转, M06 为换刀指令, M19 为主轴定向停止。
3、坐标尺寸字U 代表 X 坐标方向的增量，W 代表 Z 坐标方向的增量。
4、数控铣床编程系统中的G01的含义是： 直线插补 ，其基本格式为： G01X-Y-Z-F-； 。
5、加工过程一般应划分为三个阶段,即粗加工阶段, 半精加工 阶段和 精加工 阶段。
6、要使工件在空间的位置完全确定下来,必须消除 六 个自由度。
7、一个或一组工人,在一个工作地(如机床\钳台等)对同一个或同时对几个工件所连续完成的那一部分工艺过程,称为 工序 。
二、单项选择题（3×10=30分）请将正确答案写入题前括号内。
1、华中系统程序加工完成后，程序复位，光标能自动回到起始位置的指令是（ D ）。
A ．M00B ．M01C ．M02D ．M302、G00的指令移动速度值是( A )。
A ．机床参数指定 B.数控程序指定 C.进给速度指定 D.操作者输入3、加工的圆弧半径较小时，刀具半径应选（ B ）。
A ．大一点 B.小一点 C.无需考虑 D.最大 4、辅助功能M03代码表示（ D ）A.程序停止B.冷却液开C.主轴停止D.主轴正转 5、下列哪种格式限制主轴最高转速 （ B ）。
A.G50 S1800B.G96 S200C.G50 X100.0 Y100.0D.G60 S3006、圆弧插补指令G03 X Y R 中，X 、Y 后的值表示圆弧的( B )。
A.起点坐标值B.终点坐标值C.圆心坐标相对于起点的值7、ISO 标准规定增量尺寸方式的指令为（ B ）。
A.G90B.G91C.G92D.G938、辅助功能M04代码表示（ D ）A.程序停止B.冷却液开C.主轴正转D.主轴反转9、执行下列程序的轨迹图形是（ A ）。
数控编程试题及答案
数控编程试题及答案一、单项选择题（每题2分，共20分）1. 数控编程中，G代码用于表示：A. 速度B. 进给率C. 刀具号D. 功能答案：D2. 在数控机床上，M代码用于表示：A. 直线插补B. 圆弧插补C. 程序结束D. 程序开始答案：C3. 数控机床坐标系中，X轴通常表示：A. 横向移动B. 纵向移动C. 垂直移动D. 旋转移动答案：A4. 在数控编程中，绝对编程和增量编程的主要区别在于：A. 编程语言B. 坐标系的选择C. 刀具的选择D. 机床的选择答案：B5. 以下哪个是数控编程中常用的循环指令？A. G00B. G01C. G02D. G90答案：D二、多项选择题（每题3分，共15分）1. 下列哪些是数控编程中常用的编程语言？A. 汇编语言B. APTC. ISO代码D. 自然语言答案：B, C2. 在数控加工中，以下哪些因素会影响加工精度？A. 刀具磨损B. 机床振动C. 编程错误D. 材料硬度答案：A, B, C, D3. 数控机床的伺服系统包括以下哪些部分？A. 驱动器B. 伺服电机C. 编码器D. 控制器答案：A, B, C, D三、判断题（每题2分，共10分）1. 数控编程中，G代码G01表示快速定位。
答案：错误2. M30指令表示程序结束，并且机床停止。
答案：正确3. 在数控编程中，刀具半径补偿是用于修正刀具半径对加工路径的影响。
答案：正确4. 数控机床的坐标系与工件坐标系是完全相同的。
答案：错误5. 数控编程中，G代码G02用于顺时针圆弧插补。
答案：错误四、简答题（每题5分，共20分）1. 简述数控编程中刀具半径补偿的作用。
答案：刀具半径补偿的作用是在数控编程中自动调整刀具中心轨迹，以确保加工表面与理论轮廓一致，从而补偿刀具半径对加工路径的影响。
2. 描述数控机床坐标系与工件坐标系的关系。
答案：数控机床坐标系是机床固有的，以机床原点为参考的坐标系。
工件坐标系则是以工件为参考的坐标系，通常由编程人员根据工件的加工要求设定。
数控编程试题及答案
数控编程试题及答案一、选择题1. 数控编程中，G代码用于表示：A. 程序编号B. 准备功能C. 辅助功能D. 刀具编号答案：B2. 在数控机床编程中，“M05”表示：A. 程序结束B. 暂停C. 主轴正转D. 主轴反转答案：B3. 以下哪个不是数控编程中的坐标系统？A. 笛卡尔坐标系B. 圆柱坐标系C. 球坐标系D. 极坐标系答案：C二、填空题1. 数控编程中，________是用来指定刀具的圆弧半径补偿。
答案：G41/G422. 在数控编程中，________代码用来指定刀具的快速移动。
答案：G003. 数控机床的________坐标系是以机床主轴的轴线为Z轴，以工作台的中心为原点的坐标系。
答案：机床三、简答题1. 简述数控编程中的刀具补偿功能及其作用。
答案：刀具补偿功能是指在数控编程中，为了补偿刀具的半径或长度误差，而预先设定的一种编程技术。
它的作用是确保加工精度，避免因刀具尺寸误差导致的加工误差。
2. 解释数控编程中的“G代码”和“M代码”的区别。
答案：G代码是准备功能代码，用于指定机床的运动模式和路径，如直线插补、圆弧插补等。
M代码是辅助功能代码，用于控制机床的辅助设备，如主轴的启动、停止、刀具的更换等。
四、计算题1. 若数控机床的程序中有一个G00代码，其X轴移动距离为100mm，Y 轴移动距离为-50mm，请计算该移动的总距离。
答案：根据勾股定理，总距离= √(100² + (-50)²) =√(10000 + 2500) = √12500 ≈ 111.8mm2. 在数控编程中，若要实现一个半径为20mm的圆弧插补，圆心位于X=50mm，Y=100mm，刀具半径补偿为G41，起始点为X=30mm，Y=80mm，请给出相应的G代码。
答案：G02 X50 Y100 I20 J0 D01 G41五、论述题1. 论述数控编程在现代制造业中的重要性及其发展趋势。
答案：数控编程是现代制造业中不可或缺的技术，它通过精确控制机床的运动，实现高效率、高精度的加工。
数控编程试卷B
2008-2009学年第一学期《数控原理与编程》期末考试试卷（B）班级：07统招数控班、07中英数控班得分：一判断题（每题1分，共10分）( )1. G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。
( )2.螺纹指令G32 X41.0 W-43.0 F1.5是以每分钟1.5mm的速度加工螺纹。
( )3．在数控铣床加工设备的编程中，G91G00X0Y0与G90G00X0Y0执行的结果总相同。
( )4．换刀点应设置在被加工零件的轮廓之外，并要求有一定余量。
( )5．刀具偏置量D05的数值大小可能等于刀具半径，也可能不等于刀具半径。
( ) 6．数控加工程序的顺序段号必须顺序排列。
( )7．在FANUC数控铣床编程系统中，G02/G03指令中的R值可取正值，也可取负值。
( ) 8.M00功能属于辅助功能指令，含义是主轴停转。
( ) 9.G代码可以分为模态G代码和非模态G代码。
( ) 10.机床某一部件运动的正方向是使刀具远离工件的方向。
二、填空题（每空1分，共15分）1．在FANUC数控铣床系统中，指令G41的含义是：————————。
2．————是表示数控机床编程系统切削液打开的指令。
3．在FANUC0T数控车床系统中，指定刀具切削进给速度单位是mm/r的指令是：————。
4．数控铣床编程系统中的G01的含义是：————，其基本格式为：————。
5．在带FANUC系统的数控铣床上加工圆弧轮廓用G02/G03指令编程，若在YOZ平面内顺时针加工一整圆轮廓，其编程格式为：——————————————————。
6．加工中心与普通数控机床相比最显著的区别是：——————————————————。
7．铣削平面轮廓曲线工件时，铣刀半径应———————（填大于或小于）工件轮廓的最小凹圆半径。
8．FANUC数控铣床编程系统，子程序结束指令为：——————————————。
9．在数控铣钻孔循环中，——————平面表示刀具从快进转为工进的转折位置，该平面一般取距工件上表面2-5mm。
数控编程试卷答案B(标准答案)
5、当执行完程序段“G0 X32Z5；G90X24Z-60F60；”后，刀尖的位置是____。
A．X24 Z-60 B．X32 Z5 C．X24 Z5 D．X32 Z-606、影响数控机床加工精度的因素很多，要提高加工工件的质量，有很多措施，但____不能提高加工精度。
A．将绝对编程改为增量编程B．正确选择刀具类型C．减小对刀误差D．消除丝杠的传动间隙7、用立铣刀加工曲线外形时，立铣刀半径必须工件的凹圆弧半径.A 小于等于B 等于C 大于等于D 不等于8、用操作面板上的方向键控制铣床工作台（或主轴）的移动，应在（）方式下进行。
（A）EDIT （B）AUTO （Ｃ）JOG （Ｄ）HAND9．RESET按钮的功能是指（）。
（Ａ）启动数控系统（Ｂ）执行程序或MDI指令（Ｃ）计算机复位（Ｄ）机床进给运动锁定10．准备功能Ｇ19表示的功能是选择（）。
（Ａ）XY平面（Ｂ）XZ平面（C）YZ平面（D）恒线速度11．在XY平面上铣整圆应选择包含（）地址符的圆弧插补指令。
（A）R（B）I,J（C）J,K（D）I,K．半闭环控制系统的位置检测装置安装在（）。
（Ａ）刀架上（Ｂ）伺服电机转子轴端（Ｃ）机床移动部件上（Ｄ）数控装置．数控机床有不同的运动方式，需要考虑工件与刀具相对运动关系及坐标方向，采用（）的原则编写程序。
（A）刀具不动，工件运动（B）工件固定不动，刀具运动（C）刀具运动，工件运动（D）按机床实际情况确定下列关于顺铣法加工的说法正确的是( )。
（A）切削力由小到大变化（B）容易引起跳刀（Ｃ）有利于减小工件表面粗糙度（Ｄ）切入时的切削速度与进给速度方向相15. 子程序调用指令M98P0005L3的含义为。
O0005子程序3次B、调用5号子程序3次C、调用3号子程序5次D、调用最近5个程序段3次方式是指（）。
（A）单段程序执行方式（B）手轮方式（Ｃ）手动方式（Ｄ）手动数据立即执行．以下提法中（）是正确的。
（Ａ）G00 需要指定进给速度（B）G04使主轴和进给暂停指定的时间（C）G41是刀具半径左补偿。
