水电站电气主接线的设计
某水电厂电气主接线设计
某水电厂电气主接线设计某水电厂电气主接线设计一、背景介绍水电站作为能够提供可再生能源的设施被广泛应用，而水电站的电气接线则是保障发电能力的关键。
在某水电厂中，电气主接线设计是整个电气系统的关键设计要素之一。
二、电气系统概述某水电厂电气系统主要由发电机组、主变压站、配电房、线路、负载等组成。
发电机组的输出电压在经过主变压站的升压、降压后，按照不同的电压等级进入配电房，经过总开关和控制设备，流向各个用电负载点。
三、电气主接线的设计（一）电缆通道设计电缆通道的设计板块包含了整个电气系统电缆运行的通道，是实现调试和维护的重要路径。
设计时需要考虑耐热、耐腐蚀、抗压等特性，确保通道能够保持压力平衡，防止漏电和火灾。
（二）电气系统的接合板设计针对主接线处，为了确保电能传输的安全性和稳定性，需要使用接合板将不同线径、电压等级的电缆连接在一起。
设计接合板时需要考虑电缆规格、连接方式、电缆走向等因素，确保接合牢靠。
（三）安全措施设计在设计电气主接线时，需要考虑电气设备的运行安全，以及人员和设备的安全。
这包括安装漏电保护器、过载保护器、短路保护器等安全装置，以及设计合理的安全加固措施和避雷措施，确保电气系统的安全稳定运行。
（四）电气设备的选择选择合适的电气设备，是保证电气系统安全和运行稳定的重要因素。
设计中，需要根据实际需要选择合适的开关、控制设备、电缆等设备，并根据不同型号和规格安排合理的装配和安装位置，确保电气系统的高效运行。
四、结论电气主接线设计是整个电气系统的关键设计要素之一，涉及到电缆通道设计、接合板设计、安全措施设计和设备选择等多个方面。
设计时需要注重电气安全，同时也需要考虑线路布置的合理性和设备的高效使用。
因此，在电气主接线设计中，需要综合考虑各个方面，达到设计目的，为电气系统的正常运行提供有力保障。
水电站电气主接线
母线分裂运行：QF断开运行
正常运行时，相当于两个 不分段的单母线接线。若电源 1停止供电，Ⅰ段母线失压时， 可由自动重合闸装置自动合上 QFd，Ⅰ段母线恢复供电。 若Ⅰ段母线故障时，不影 响Ⅱ段，Ⅱ段母线继续供电 。
若Ⅰ段母线故障时，继 电保护装置使QFd自动跳开， Ⅰ段母线被切除；Ⅱ段母线 继续供电 。
泸州职业技术学院 电气一次
图5-5
29
3、 单母线带旁路母线接线
（3）特点
同一电压等级，各回路经过断路器、隔离开关接至公共 母线。把每一回线与旁路母线相连。
优点：每一进出线回路的断路器检修，这一回路可不停电
缺点：设备多，操作复杂。 (4)适用 35kV及以上有重要联络线路或较多重要用户时采用，回 路多采用专用旁母，否则采用简易接线。
1 、 不分段的单母线接线
（1）接线形式：图5-3
整个配电装置只 有一组母线，所有电 源和引出线均接在母
线上，每条引出线都
设置断路器QF和隔离 开关QS。
泸州职业技术学院 电气一次
图5-3
18
1 、 不分段的单母线接线
（2）运行分析： 断路器QF的作用：便于投入和切除任意一条进出线。 隔离开关QS作用：检修断路器QF时保证它与带电部分可靠隔离 若没有母线QSB，检修断路器QF时，母线要停电
2、电气主接线图：指电气主接线中的设备用标准的图形符号 和文字符号表示的电路图。图5-1
5.1.2 主接线的作用：
1、可以了解各种电气设备的规范、数量、联接方式和作用， 以及和各电力回路的相互关系和运行条件等。
2、主接线的选择正确与否，对电气设备选择、配电装置布置、 运行可靠性和经济性等都有重大的影响。 5.1.3 标准的图形符号和文字符号 表5-1
水电站电气主接线毕业设计论文
Southwest university of science and technology本科毕业设计（论文）某水电站电气主接线系统设计学院：年级：专业：电气工程及其自动化姓名：学号：指导教师：二〇一三年六月某水电站电气主接线系统设计摘要：该水电站以发电为主，兼顾拦沙、防洪等综合利用效益。
水电站总装机容量约为 10 MV.A，为小型水电站。
小型水电站的设计需要遵循国家相关设计标准，力求做到经济，安全，实用。
本设计设计从原始资料入手，根据所给发电机的装机容量和相关参数，分析比较了电气主接线的的基本方式，确定35KV母线主接线方式，然后进行主变压器选择。
通过短路电流的计算结果，选择了最终的电气设备，如断路器，隔离开关，电流互感器、电压互感器等，并进行了选型和校验，完成该水电站一次设备装置配置，最后论文对电站常用继电保护以及防雷保护做了基本阐述。
关键字：小型水电站；电气主接线；变压器；电气设备；The design of the main electrical system ofthe Hydropower StationAbstract：The main purpose of power balance of the hydropower station, and comprehensive utilization benefit of sediment, flood control. The total installed capacity of hydropower is about 10M.V A, for small hydropower station! Need to follow the design standard, economy, safety design of small hydropower station, utility! The design begins with primitive data, according to the installed capacity of generators, choice of the main electrical wiring basic way, determine the main wiring of main transformer selection, in the choice of main wiring and main transformer, calculation of short circuit current, after short-circuit current calculation, according to short-circuit current calculation the results of the final selection, electrical equipment, such as circuit breaker, isolating switch, current transformer, complete an equipment area, and finally to two protection calculation options! All selected electrical equipment to CAD, and mark out! Through this design can improve the design of hydropower station master, to raise awareness and understanding each part of hydropower station, the future study and life has a lot of help.Key words：Small hydropower station; the main electrical wiring; transformer; the electrical equipment目录第一章概述 (6)前言 (6)1.1 设计目的 (6)1.2 水电站定型 (6)1.3 设计内容 (7)第二章电气主接线设计 (8)2.1 电气主接线的基本要求 (8)2.2水电站电气主接线基本形式 (8)2.2.1电气主接线的特点 (8)2.2.2 发电机电压侧接线 (9)2.2.3 高压侧接线 (11)2.2.4 原始资料 ................................................................ 错误!未定义书签。

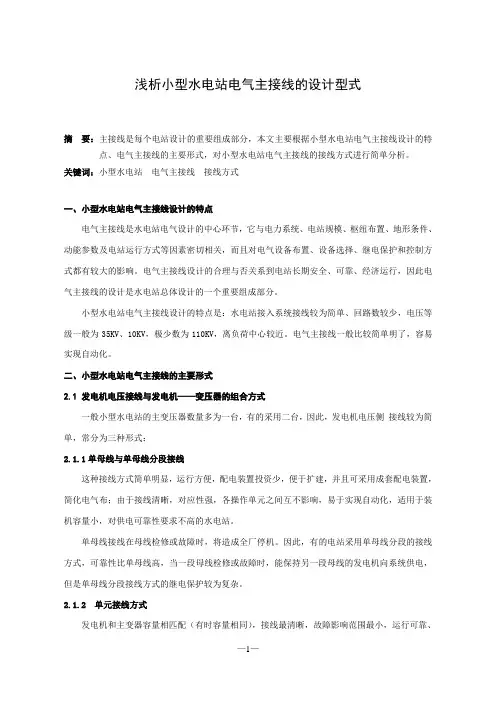

浅析小型水电站电气主接线的设计型式
浅析小型水电站电气主接线的设计型式摘要：主接线是每个电站设计的重要组成部分，本文主要根据小型水电站电气主接线设计的特点、电气主接线的主要形式，对小型水电站电气主接线的接线方式进行简单分析。
关键词：小型水电站电气主接线接线方式一、小型水电站电气主接线设计的特点电气主接线是水电站电气设计的中心环节，它与电力系统、电站规模、枢纽布置、地形条件、动能参数及电站运行方式等因素密切相关，而且对电气设备布置、设备选择、继电保护和控制方式都有较大的影响。
电气主接线设计的合理与否关系到电站长期安全、可靠、经济运行，因此电气主接线的设计是水电站总体设计的一个重要组成部分。
小型水电站电气主接线设计的特点是：水电站接入系统接线较为简单、回路数较少，电压等级一般为35KV、10KV，极少数为110KV，离负荷中心较近。
电气主接线一般比较简单明了，容易实现自动化。
二、小型水电站电气主接线的主要形式2.1 发电机电压接线与发电机——变压器的组合方式一般小型水电站的主变压器数量多为一台，有的采用二台，因此，发电机电压侧接线较为简单，常分为三种形式：2.1.1单母线与单母线分段接线这种接线方式简单明显，运行方便，配电装置投资少，便于扩建，并且可采用成套配电装置，简化电气布；由于接线清晰，对应性强，各操作单元之间互不影响，易于实现自动化，适用于装机容量小，对供电可靠性要求不高的水电站。
单母线接线在母线检修或故障时，将造成全厂停机。
因此，有的电站采用单母线分段的接线方式，可靠性比单母线高，当一段母线检修或故障时，能保持另一段母线的发电机向系统供电，但是单母线分段接线方式的继电保护较为复杂。
2.1.2 单元接线方式发电机和主变器容量相匹配（有时容量相同），接线最清晰，故障影响范围最小，运行可靠、灵活、电气布置和继电保护均较简单。
但主变压器和高压断器的数量比单母线多，投资大。
在我区水电站主接中有极少数电站采用。
2.1.3 扩大单元接线小型水电站，尤其是容量较小的电站，若有二台发电机，往往优先采用扩大单元接线方式，只有1台主变压器。
水电站电气主接线及电气设备布置设计
目录设计说明书 (1)第一章电气主接线设计 (1)1.1 主接线设计基本要求与设计原则 (1)1.2各方案比较 (2)第二章变压器选择 (4)2.1 主变压器选择 (4)2.1.1主变压器容量和台数确定 (4)2.1.2主变压器型式选择 (4)2.1.3绕组连接方式选择 (5)2.1.4调压方式与阻抗选择 (5)2.2 自耦变压器的选择 (5)第三章短路电流计算 (7)3.1短路电流计算目的 (7)3.2 短路电流计算一般规定 (7)3.3 短路电流计算结果 (7)第四章电气设备选择 (9)4.1电气设备选择原则 (9)4.2电气设备选择说明 (10)4.2.1断路器与隔离开关选择 (10)4.2.2母线的选择说明 (11)4.2.3绝缘子选择 (11)4.2.4电流互感器与电压互感器选择 (12)第五章配电装置及总平面布置设计 (13)5.1配电装置设计原则 (13)5.2总平面设计 (15)计算书 (17)第一章短路电流计算 (17)第二章电气设备选择计算 (25)2.1断路器与隔离开关选择计算 (25)2.2母线选择计算 (27)2.3绝缘子选择计算 (28)2.4电流互感器与电压互感器选择计算 (29)参考文献 (31)致谢 (32)设计说明书第一章电气主接线设计1.1 主接线设计基本要求与设计原则电气主接线是水电站由高压电气设备通过连线组成的接收和分配电能的电路。
电气主接线根据水电站在电力系统中的地位、回路数、设备特点及负荷性质等条件确定，并应满足运行可靠、简单灵活、操作方便、易于维护检修、利于远方监控和节约投资等要求。
在电气主接线设计时，综合考虑以下方面：①保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，保证供电可靠和电能质量是对主接线最基本的要求。
在设计时，除对主接线形式予以定性评价外，对于比较重要的水电站需要进行定量分析和计算。
本次设计水电站虽然是一个中型水电站，但是由于担负了许多工业企业，及农业抗旱排涝等供电任务，因而必须满足必要的供电可靠性。
水电站电气主接线优化设计探讨
水电站电气主接线优化设计探讨摘要：水电作为一种绿色能源，在国民经济与社会建设中扮演着十分重要的角色，为了保障水电站可以安全可靠地运行，选择技术可靠、经济合理的电气主接线方案就显得尤为重要，而且在实际应用的过程中，技术工作者还需要对电气设备选用、配电装置布局和继电保护进行优化设计，这样才能全方位保障水电站的安全经济运行。
鉴于此，本文对水电站电气主接线的设计进行了分析探讨，仅供参考。
关键词：小水电站；电气主接线；设计1.水电站电气主接线设计原则1.1灵活性水电站电气主接线设计在满足电力调度和扩容灵活性要求的基础上，应满足以下要求：一是在调度过程中灵活投入，及时调整发电机、变压器和工作线，为了保证系统调度在运行或维护的基础上实现，只有这样才能减少和尽可能减少切换操作次数的增加。
其次，在维护状态下，维护人员可以随时设置断路器停机或调试其他继电保护装置，这样在安全维护过程中不会影响其他系统的运行。
1.2安全在水电站电气主接线的设计中，必须确保在任何运行状态或维护环节，都能最大限度地保证工人和电气设备的安全。
只有这样，才能在减少运营投资的基础上，有效地提高工作质量和效果。
1.3经济在保证水电站安全可靠运行和满足技术性能要求的前提下，主接线设计也应考虑经济性，尽量减少设备和占地面积，减少投资，最大化经济效益。
2水电站电气主接线设计方案2.1升高电压侧的接线模式通常情况下，水电站的主变压器使用两绕组变压器，这样的变压器有着较强的绝缘性能与耐高温能力，特别是在夏季，人们的用电量急剧上升，水电站承受的载荷较高，采用绕组变压器可以在很大程度上缓解水电站的运行压力。
在采用升高电压侧接线方式的过程中，按照接线的不同位置，又可以分为以下三种方式:首先，变压器线路组接线。
这样的接线方式有着简便的显著特点，主要是采用外加导流线路的方式来提升变压器的运转效率，相对变压器而言，连接导线的电阻基本上可以忽略不计，所以有可能出现变压器短路故障再加上主接线电气设计采用的是单线路连接，在具体维修的过程中就要全站进行停电，因此大部分水电站逐步不再采用变压器线路组接线的方式;其次，单母线和单母线分段接线。
浅析小型水电站电气主接线的设计型式
浅析小型水电站电气主接线的设计型式引言水电站是利用水能转化为电能的重要能源设施，而电气主接线是水电站电气系统中的关键组成部分。
良好的电气主接线设计能够保证水电站的安全可靠运行，并提高能源利用效率。
本文将对小型水电站电气主接线的设计型式进行浅析，包括单回路式和多回路式两种设计形式。
单回路式电气主接线设计单回路式电气主接线是指水电站电气系统中只有一个主要的回路连接发电机和电网。
这种设计形式适用于小型水电站，具有以下特点：1.简单直接：单回路式接线只需要一条主要的电缆连接发电机和电网，结构简单直接，易于布局和维护。
2.电气连接简单：单回路式接线仅包含一套断路器和接地刀闸，电路连接简单明了，维护方便。
3.节省成本：相对于多回路式接线，单回路式接线的设计与施工成本更低。
然而，单回路式接线也存在一些缺点，例如：1.可靠性较低：单回路接线如果发生故障，将导致整个水电站停机，更高的可靠性要求可能需要多余的备用设备。
2.调节问题：单回路式接线无法实现进出发电机的同时调节电压和频率的功能。
因此，对于较大规模或更高可靠性要求的水电站，通常采用多回路式电气主接线设计。
多回路式电气主接线设计多回路式电气主接线是指水电站电气系统中采用多个独立回路连接发电机和电网。
这种设计形式适用于大型水电站，具有以下特点：1.高可靠性：多回路式接线能够实现冗余配置，一旦某一回路发生故障，其他回路仍然可以正常运行，提高了水电站的可靠性。
2.灵活性更强：多回路式接线可以灵活调节发电机的输出功率和电网的电压、频率，适应不同负荷需求和电网条件。
3.维护方便：多回路式接线可以对每个回路进行独立维护和检修，不会对整个水电站的运行产生太大影响。
然而，多回路式接线也存在一些挑战和问题，例如：1.复杂性增加：多回路式接线使得接线系统变得更加复杂，需要更多的设备和控制装置。
2.成本增加：多回路式接线的设计和施工成本相对较高，需要更多的电缆和电气设备。
总结对于小型水电站的电气主接线设计，可以根据实际情况选择单回路式或多回路式设计形式。
水电站电气主接线设计
百龙滩水电站为低水头径流式水电站，无调节能力，只能按上游来水情况发电，电站在系统的基荷和腰荷区运行。
根据电力系统的要求，百龙滩水电站以220 kV和110 kV两级电压接入广西电网，220 kV出线三回，两回就近“π”接入大化至恶滩220 kV线路，一回备用；110 kV出线一回至都安。
2 灯泡贯流式机组的特点与常规机组相比，灯泡贯流式机组的最大特点是整个机组横卧在流道中，由于受水力条件的限制，发电机的外径比较小，因而具有以下特点：(1)机组单机容量小、电站机组台数多。
灯泡贯流式机组的单机容量较小，目前世界上单机容量最大的灯泡贯流式机组仅为65 MW。
在电站总装机容量一定的条件下，机组单机容量越小，电站机组台数越多。
(2)机组转动惯量小。
由于发电机的外径小，定子铁心内径受限制，转动惯量相应减少，因而机组在甩负荷后速率上升很快，容易发生飞逸，运行稳定性较差。
(3)发电机功率因数高。
发电机转子直径小，转子空间有限，机组转速低，因而发电机转子极距小，磁极铁心的高宽比大，使得铁心漏磁大，发电机的功率因数比常规机组高。
(4)机组自用电负荷大，对供电可靠性要求高。
由于发电机的外径小，转子铁芯长度较长，机组转速低，使得发电机的通风冷却比常规机组要困难得多，发电机冷却风机容量较大；另一方面为了防止调速装置失灵时机组发生飞逸，机组调速环的一侧悬挂有重约40 t的重锤，机组导叶的开启，需克服重锤的重力，使得发电机调速装置主电机容量较大。
机组自用电负荷对供电可靠性要求较高，没有厂用电机组无法启动；机组润滑油泵供电中断时间大于5 s时，保护装置将动作停机。
3 电气主接线设计3.1 发电机电压接线发电机电压接线分别比较过单元接线、两机一变和三机一变的扩大单元接线方案。
单元接线方案接线简明清晰，变压器故障或检修不影响其他发电机的运行，但由于电站机组台数多，若采用单元接线，电站的主变压器以及发电机电压母线竖井的数量较多，不利于厂房电气设备布置；三机一变扩大单元接线方案主变台数最少，可减少相应的高压出线回路数，但主变压器故障或检修，3台机组出力受阻，另一方面，发电机出口短路电流高达56.7 kA，发电机断路器选择困难；两机一变扩大单元接线方案主变容量大小适中，发电机出口短路电流较小(约36.9 kA)，所有发电机配电装置可选成套开关柜，大大简化电气设备布置，因而发电机电压接线采用两机一变的扩大单元接线方案。
