流程图-ns图-pad图
流程图-n s图-p a d图-p d l-h i p o(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--流程图、N-S图、PAD图、判定表、PDL、HIPO图程序流程图程序流程图独立于任何一种程序设计语言，比较直观、清晰，易于学习掌握。
但流程图也存在一些严重的缺点。
例如流程图所使用的符号不够规范，常常使用一些习惯性用法。
特别是表示程序控制流程的箭头可以不受任何约束，随意转移控制。
这些现象显然是与软件工程化的要求相背离的。
为了消除这些缺点，应对流程图所使用的符号做出严格的定义，不允许人们随心所欲地画出各种不规范的流程图。
例如，为使用流程图描述结构化程序，必须限制流程图只能使用图所给出的五种基本控制结构。
图流程图的基本控制结构任何复杂的程序流程图都应由这五种基本控制结构组合或嵌套而成。
作为上述五种控制结构相互组合和嵌套的实例，图示给出一个程序的流程图。
图中增加了一些虚线构成的框，目的是便于理解控制结构的嵌套关系。
显然，这个流程图所描述的程序是结构化的。
图流程图的基本控制结构N-S图Nassi和Shneiderman 提出了一种符合结构化程序设计原则的图形描述工具，叫做盒图，也叫做N-S图。
为表示五种基本控制结构，在N-S图中规定了五种图形构件。
参看图。
为说明N-S图的使用，仍用图给出的实例，将它用如图所示的N-S图表示。
如前所述，任何一个N-S图，都是前面介绍的五种基本控制结构相互组合与嵌套的结果。
当问题很复杂时，N-S图可能很大。
图 N-S图的五种基本控制结构图 N-S图的实例PADPAD是Problem Analysis Diagram的缩写，它是日本日立公司提出，由程序流程图演化来的，用结构化程序设计思想表现程序逻辑结构的图形工具。
现在已为ISO认可。
PAD也设置了五种基本控制结构的图式，并允许递归使用。
图 PAD的基本控制结构做为PAD应用的实例，图给出了图程序的PAD表示。
算法流程图
. 算法的表示
可以用不同的方法表示算法，常用的有： 自然语言 传统流程图 结构化流程图 伪代码 PAD图
. 用流程图表示算法
美国国家标准化协会ANSI(American National Standard Institute)规定了一些常用的流程图 符号：
起止框
判断框
处理框
输入/输出框
总结：
两种流程图主要区别在于：N-S流程图完全
去掉了传统流程图的带箭头的流程线，比文 字描述直观、形象、 易于理解；比传统流程 图紧凑易画。而只能至上而下有序地运行， 避开了传统流程图运行的跳转。但是，两种 流程图都有确定性、有穷性、有效性。
Thank You !
Everyone !
N-S流程图用以下的流程图符号：
(1)顺序结构. (2)选择结构.
(3)循环结构.
用三种N-S流程图中的基本框，可以组成复杂 的N-S流程图。图中的A框或B框，可以是一个简 单的操作，也可以是三个基本结构之一。
A框可以是一个选择结构
B框可以是一个循环结构
例2.13 判定 闰年的算 法 将例2.3用 N-S图表 示
注释框
流向线
连接点
2.三种基本结构
Bohra和Jacopini提出了以下三种基本 结构：
顺序结构、选择结构、循环结构 用这三种基本结构作为表示一个良好算 法的基本单元。
三种基本结构的图示：
顺序结构
选择结构
循环结构的图示：
当型(While型)循环结构
直到型(Until型)循环
例2.8 将例 2.3判定闰年 的算法用流 程图表示
不正确的流程表示：
图中没有一条从入口到 出口的路径通过A框
如何制作传统流程图和N-S流程图
一种构造化旳算法是由某些基本构造顺序构 成旳；在基本构造之间不存在向前或向后旳跳 转，流程旳转移只存在于一种基本构造范围之 内；一种非构造化旳算法能够用一种等价旳构 造化算法替代，其功能不变。假如一种算法不 能分解为若干个基本构造，则它必然不是一种 构造化旳算法。
N-S图犹如一种多层旳盒子，又称盒图
④连接图例（用“连接线”将图例连接起来） ⑤保存和打印图表
①
②
③
开始
1。。 2。。
3。。
4。。 结束
④
开始
1。。
2。。
N 3。。 Y 4。。
结束
优点：直观形象，易于了解
缺陷：对流程线旳使用没有严格限制，使流程 随意转来转去，毫无规律，使人难以了解算法 旳逻辑
全部算法写在一种矩形框内，在该框内还能够包括其他隶属于它旳框， 或者说，由某些基本旳框构成一种大旳框
①创建流程图（根据要体现旳活动，选择“流程图原 则符号”中相应旳图例）
②移形动和调整状旳大小（移动只需单击选择图例， 然后将它拖到新旳位置；调整图形旳大小只需点图 中要调整旳图例，图例旳边角出现小圆点，点其中 某个小圆点不放，向某个方向拖动即可）
③添加修改文本（选择某个图例，点右键，然后弹出 菜单中选择添加文本，在图例中输入文本即可。）
N-S流程图用下列旳流程图符号
A B
顺序构造
P
成立
不成立
AB
选择构造
当P1成立 A
当型循环构造
A
直到P1成立
直到型循环构造
①创建流程框 ②调整流程框 ③添加文本 ④保存和打印图表
①
②
③
成立
P≥100 不成立
r==0.08 当n≤10
算法和流程图（及N-S流程图）
算法和流程图（及N-S流程图）算法和流程图2.1.1算法计算机语⾔只是⼀种⼯具。
光学习语⾔的规则还不够，最重要的是学会针对各种类型的问题，拟定出有效的解决⽅法和步骤即算法。
有了正确⽽有效的算法，可以利⽤任何⼀种计算机⾼级语⾔编写程序，使计算机进⾏⼯作。
因此，设计算法是程序设计的核⼼。
并⾮只有“计算”的问题才有算法。
⼴义地说，为解决⼀个问题⽽采取的⽅法和步骤，称为“算法”。
不要把“计算⽅法”（computational method）和“算法”（algorithm）这两个词混淆。
前者指的是求数值解的近似⽅法，后者是指解决问题的⼀步⼀步的过程。
在解⼀个数值计算问题时，除了要选择合适的计算⽅法外，还要根据这个计算⽅法写出如何让计算机⼀步⼀步执⾏以求解的算法。
对于计算机外⾏来说，他们可以只使⽤别⼈已设计好的现成算法，只需根据算法的要求给以必要的输⼊，就能得到输出的结果。
对他们来说，算法如同⼀个“⿊箱⼦”⼀样，他们可以不了解“⿊箱⼦”中的结构，只是从外部特性上了解算法的作⽤，即可⽅便地使⽤算法。
但对于程序设计⼈员来说，必须会设计算法，并且根据算法编写程序。
对同⼀个问题，可以有不同的解题⽅法和步骤。
例如，求1+2+3+…+100，可以先进⾏1+2，再加3，再加4，⼀直加到100，也可采取100+ (1+99)+(2+98)+…+(49+51)+50＝100+50+49×100＝5050。
还可以有其它的⽅法。
当然，⽅法有优劣之分。
有的⽅法只需进⾏很少的步骤，⽽有些⽅法则需要较多的步骤。
⼀般说，希望采⽤⽅法简单，运算步骤少的⽅法。
因此，为了有效地进⾏解题，不仅需要保证算法正确，还要考虑算法的质量，选择合适的算法。
⼀个计算问题的解决过程通常包含下⾯⼏步:确⽴所需解决的问题以及最后应达到的要求。
必须保证在任务⼀开始就对它有详细⽽确切的了解，避免模棱两可和含混不清之处。
分析问题构造模型。
在得到⼀个基本的物理模型后，⽤数学语⾔描述它，例如列出解题的数学公式或联⽴⽅程式，即建⽴数学模型。

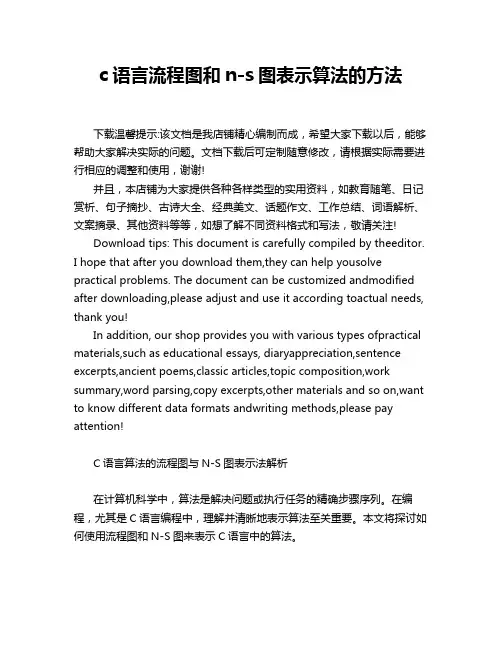

c语言流程图和n-s图表示算法的方法
c语言流程图和n-s图表示算法的方法下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!C语言算法的流程图与N-S图表示法解析在计算机科学中，算法是解决问题或执行任务的精确步骤序列。
如何制作传统流程图和N-S流程图
流程图的优点 1.采用简单规范的字号，画法简单； 2.结构清晰，逻辑性强； 3.便于描述，容易理解。
N-S流程图的定义
流程图由一些特定意义的图形、流程线及简 要的文字说明构成，它能清晰明确地表示程 序的运行过程。在使用过程中，人们发现流 程线不一定是必需的，为此，人们设计了一 种新的流程图，它把整个程序卸载一个大框 图内，这个大框图由若干个小的基本框图构 成，这种流程图简称N-S图。
பைடு நூலகம்
例如：
N-S流程图的优点和缺点 优点：首先，它强制设计人员按SP方法进行思 考并描述他的设计方案，因为除了表示几种标 准结构的符号之处，它不再提供其他描述手段， 这就有效地保证了设计的质量，从而也保证了 程序的质量；第二，NS图形象直观，具有良好 的可见度。例如循环的范围、条件语句的范围 都是一目了然的，所以容易理解设计意图，为 编程、复查、选择测试用例、维护都带来了方 便；第三，NS图简单、易学易用，可用于软件 教育和其他方面。 缺点：手工修改比较麻烦
如何制作传统流程图和N-S流程图
许创斌
流程图的定义
流程图是以简单的图标符号来表 达问题解决步骤示意图。
常见的流程图符号
例如
流程图包括以下几个部分 • • • • 1.表示相应操作的框 2.带箭头的流程线 3.框内外必要的文字说明 注意的是：流程线不要忘记画箭头，因为它是反映流程的 先后的，如不画出箭头就难以判断各框的执行次序了。
谢谢
N-S结构化流程图
(1) 一条简单的指令,用一个矩形框来表示,见图1-5
图1-5
顺序结构可以表示如图1-6
图1-6
如交换两个变量的值的过程就是顺序结构.见图1-7
图1-7交换变量
(2)判断选择结构用图1-8形式的框图表示:
图1-8
如判断某一年份(year)是否闰年就是一个选择结构, 闰年的判断方法是:如果此年份
是400的倍数,则该年为闰年,或者此年份不是100的倍数却是4的倍数,则该年也是闰年. 见图1-9
图1-9
与框图对应if-then语句为:
if year mod 100 = 0
then if year mod 400 = 0 then writeln('yes') else writeln ('no')
else if year mod 4 = 0 then writeln ('yes') else writeln('no')
(3)循环结构用图1-10和图1-11形式的框图表示.
图1-10表示的是当型循环,图1-11表示的是直到型循环.
图1-10 图1-11
如求100个数的和的算法可用直到型循环结构流程图来表示,见图1-12.
图1-12
而判断一个自然数是非为质数的算法可用直到型循环结构流程图来表示,见图1-13.
图1-13。
