最完善的消防电梯兼客梯技术参数
客梯、货梯、消防梯等电梯设计要点全面分析

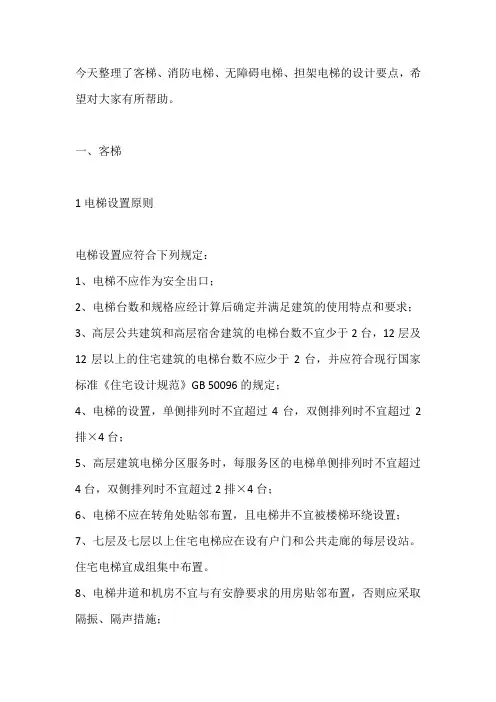

今天整理了客梯、消防电梯、无障碍电梯、担架电梯的设计要点，希望对大家有所帮助。
一、客梯1电梯设置原则电梯设置应符合下列规定：1、电梯不应作为安全出口；2、电梯台数和规格应经计算后确定并满足建筑的使用特点和要求；3、高层公共建筑和高层宿舍建筑的电梯台数不宜少于2台，12层及12层以上的住宅建筑的电梯台数不应少于2台，并应符合现行国家标准《住宅设计规范》GB 50096的规定；4、电梯的设置，单侧排列时不宜超过4台，双侧排列时不宜超过2排×4台；5、高层建筑电梯分区服务时，每服务区的电梯单侧排列时不宜超过4台，双侧排列时不宜超过2排×4台；6、电梯不应在转角处贴邻布置，且电梯井不宜被楼梯环绕设置；7、七层及七层以上住宅电梯应在设有户门和公共走廊的每层设站。
住宅电梯宜成组集中布置。
8、电梯井道和机房不宜与有安静要求的用房贴邻布置，否则应采取隔振、隔声措施；9、电梯机房应有隔热、通风、防尘等措施，宜有自然采光，不得将机房顶板作水箱底板及在机房内直接穿越水管或蒸汽管；10、专为老年人及残疾人使用的建筑，其乘客电梯应设置监控系统，梯门宜装可视窗，并应符合现行国家标准《无障碍设计规范》GB 50763的有关规定。
2电梯设置要求1、哪些情况必须设置电梯（部分列举）住宅建筑1）七层以及七层以上的住宅或住户入口层楼面距室外设计地面的高度超过16m以上的住宅必须设置电梯。
2）底层作为商店或其他用房的六层及六层以下住宅，其住户入口层楼面距该建筑物的室外设计地面高度超过16m时；3）底层做架空层或贮存空间的六层及六层以下住宅，其住户入口层楼面距该建筑物的室外设计地面高度超过16m时；4）顶层为两层一套的跃层住宅时，跃层部分不计层数，其顶层住户入口层楼面距该建筑物室外设计地面的高度超过16m时。
办公建筑四层及四层以上或楼面距室外设计地面高度超过12m的办公建筑应设电梯。
综合医院1）二层医疗用房宜设电梯；三层及三层以上的医疗用房应设电梯，且不得少于2台；2）供患者使用的电梯和污物梯，应采用病床梯；3）医院住院部宜增设供医护人员专用的客梯、送餐和污物专用货梯；4）电梯井道不应与有安静要求的用房贴邻。
电梯规格及技术参数表
附件：电梯规格及技术参数表表一表二主机：永磁同步无齿轮曳引系统全套；小机房；拖动方式：交流变频、变压、调速微电脑控制（VVVF）；控制方式：上下集选控制；控制系统：32位主控微机和变频器，两台并联，单台独立运行；开门方式：水平两片中央对开式；门机控制系统：微机变频门机电源：三相动力用380V50Hz，单相照明用220V50Hz（±7%以内）；表三1、规格说明1）轿厢轿厢尺寸：详细尺寸见施工图；井道尺寸（图纸设计尺寸宽mm×深mm）：详细尺寸见施工图；轿厢壁：发纹不锈钢；轿门：发纹不锈钢双扇中分自动门；所有发纹不锈钢厚度不低于1.0mm；轿厢天花板：普通标准；轿厢地板：防火防滑耐磨地板；通风装置：轴流式风扇轿箱操纵板：A、数字型楼层显示器；B、具有与停靠层同数之楼层按扭；C、上升与下降方向指示；D、紧急呼叫按扭；E、开门与关门按扭各一付，并以图形表示；F、隐蔽式对讲机一付；G、标识厂牌、用途、乘人数、限载重及操作说明；H、一个以钥匙操作之开关，箱内有停止照明、停止风扇开关。
2）入口设计出口尺寸：800mm、900mm宽×2100mm高（具体项目见设计图纸和要求）门套：详见电梯外装饰图；出入口指示器：按扭指示一体型。
2. 电梯应符合的技术标准2.1中华人民共和国承认的国际标准、ISO国际标准化组织标准、中华人民共和国颁布的标准2.2 制造安装有关标准和规范《电梯制造及安装安全规范》GB7588—2003。
《电梯技术条件》、GB10058《电梯试验方法》GB10059《电梯安装验收规范》GB10060及现行有关标准和规范。
请在投标书中说明采用的安全标准和设计标准，但不低于我国现行标准的要求。
3. 功能要求表。
消防电梯的功能技术要求
消防电梯的功能技术要求在物业管理工作中，离不开机电设备、设施的技术管理。
在高层、小高层建筑大厦、民用住宅的物业管理当中，电梯作为竖向联系的最主要交通工具，与业主、住户的生活息息相关，更是物业管理工作的重中之重。
然而，当万一发生火灾时，常常因电梯的断电和不防烟火等原因而被终止使用，带来了安全的隐患。
因此，按有关建筑要求，必须安装消防电梯，为运送消防器材和消防人员及时登上高楼创造条件，为控制火势蔓延和扑灭火灾赢得时间，更为现场救援提供便利。
一、消防电梯的定义和设置的范围消防电梯是高层民用建筑特有的消防设施，是建筑物发生火灾时供消防人员进行灭火与救援使用且具有一定功能的电梯。
《建筑设计防火规范》和《高层民用建筑设计防火规范》对消防电梯的设置作了明确的规定：1、高层一类民用公共建筑；2、十层及以上的塔式建筑；3、十二层及以上的单元式住宅和通廊式住宅；4、建筑高度超过32 米的其他二类公共建筑；5、建筑高度超过32 米设有电梯的高层厂（库）房；符合以上情况之一者，必须按要求设置消防电梯，且在数量上应满足：1、当每层建筑面积S ≤1500 平方米时，应设1 台；2、当每层建筑面积1500 ＜S ≤ 4500 平方米时，应设2 台；3、当每层建筑面积S ＞4500 平方米时，应设3 台。
二、消防电梯的功能技术要求消防电梯的功能技术要求，不同的参考书论述详简有别。
笔者认为消防电梯的功能应具如下6 个方面的技术要求：1、结构功能技术要求分建筑结构功能技术要求和电梯结构功能技术要求两个方面。
1.1、建筑结构功能技术要求1.1.1、消防电梯宜分别设置在不同的防火分区内；1.1.2、消防电梯应设前室；独立的消防电梯前室面积为：居住建筑的前室面积＞ 4.5平方米；公共建筑和高层厂（库）房建筑的前室面积＞ 6.0 平方米。
当与防烟楼梯间合用前室时，其面积为：居住建筑合用前室面积＞ 6.0平方米；公共建筑和高层厂（库）房建筑合用前室面积＞ 10 平方米。
乘客电梯技术参数
乘客电梯技术参数乘客电梯是一种垂直运输设备，用于在建筑物中垂直运载乘客和货物。
以下是乘客电梯的正确国标技术参数：1. 额定载重量：乘客电梯的额定载重量是电梯能够安全运载的最大重量。
一般电梯的额定载重量为500kg、630kg、800kg、1000kg、1250kg等规格。
2.速度参数：电梯的速度是指电梯运行车厢的垂直上升和下降的速度。
国标规定了几种常见的速度参数，例如0.63m/s、1m/s、1.5m/s、1.75m/s、2m/s等。
3.电梯层站数：电梯的层站数是指电梯能够服务的楼层范围。
一般的电梯层站数在2-30层之间，但也会根据实际需求进行调整。
4.停站数：电梯的停站数是指电梯运行中可以自动停靠的层站数。
一般电梯的停站数为2-8个。
不同的电梯类型和用途需求可能有所不同。
5.起升高度：电梯的起升高度是指电梯从底部到顶部楼层之间的垂直距离。
起升高度也是电梯设计和安装的重要参数，一般在30米到150米范围内。
6.机房类型：电梯的机房类型根据机械设备的不同结构和布置方式来分类。
常见的机房类型有机房式电梯和机房无机房（井道式）电梯。
机房式电梯的机械设备安装在电梯井旁边的机房内，而机房无机房电梯的机械设备则安装在井道顶部。
7.电梯井道尺寸：电梯的井道尺寸是指电梯井道（包括井道顶、底、两侧墙壁）的尺寸。
电梯井道尺寸需要根据电梯类型和设计要求合理确定，以确保电梯的正常运行和使用安全。
8.电梯门尺寸：电梯门尺寸是指电梯入口门的开门尺寸，包括门宽和门高。
电梯门尺寸需要满足人员和物品进出的要求，也需要符合国家相关标准。
9.驱动方式：电梯的驱动方式一般有液压驱动和曳引驱动两种。
液压驱动适合低层楼宇，曳引驱动适用于高层电梯。
10.安全保护装置：电梯的安全保护装置包括紧急制动器、限速器、缓冲器、门锁监控、防坠保护、紧急救援装置等。
这些安全装置是保障乘客出行安全的重要组成部分。
总之，以上是乘客电梯的一些正确国标技术参数，这些参数在电梯的设计、制造、安装和使用过程中具有重要的参考价值。

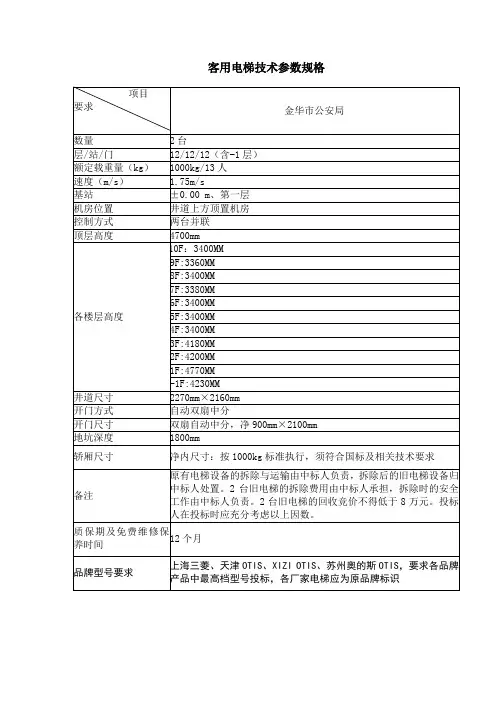

客用电梯技术参数规格
客用电梯技术参数规格
客梯装修及性能要求：
轿厢天花及通风：豪华型（由投标人提供式样供买方选定）
地板：预留花岗岩装修
层门及门套：每层为发纹不锈钢厅门及小门套
轿厢操纵盘及指示器：不锈钢操纵盘，数码显示
驱动系统：有齿轮驱动
平层精度：≤±3mm
电梯水平振动加速度：≤130mm/s²
电梯水平垂直加速度：≤100mm/s²
起制动加减速度调节范：起、制动加速度不大于1.5m/s2，平均加速度不小于0.48 m/s2导轨：国家标准，13KG/M
称重装置：电子连续称重，精度≤±1%
噪声指标：机房≤70dB（A）、轿内（运行）≤55dB（A）、开关门≤55dB（A）
客梯进口件配置要求：
主机：原品牌合资或独资产品；
控制柜：整机原品牌进口。
门机：整机原品牌进口。
光幕门保护系统：整机原品牌进口。
消防电梯的技术要求与检测标准
VS
电气系统检测的内容包括电气绝缘、 接地电阻、电缆和电机的温度等。
电梯的安全保护装置检测
安全保护装置检测是检测电梯的安全保护装置是否正常工作，如超载保护、限速器等。
安全保护装置检测的内容包括安全保护装置的动作值、可靠性等。
谢谢您的聆听
THANKS
总结词
消防电梯应具备自动平开门或侧开门的开门方式。
详细描述
为了方便消防员快速进入电梯并运送灭火设备，消防电梯应具备自动平开门或 侧开门的开门方式，且门开启宽度不应小于1.2米。
电梯的防烟设计
总结词
消防电梯应具备防烟设计，以确保在火灾中正常运行。
详细描述
消防电梯的机房和井道应采取防烟措施，如设置排烟口、排烟风机等，以防止烟 雾进入电梯井道，影响电梯的正常运行。
详细描述
根据不同的建筑类型和楼层高度 ，消防电梯的载重量应符合国家 相关标准，一般应在800-1000kg 之间。
电梯的运行速度
总结词
消防电梯在紧急情况下应具备快速运 行的能力。
详细描述
消防电梯在火灾时需要快速响应，其 运行速度应不低于每秒2.5米，以满足 消防员快速到达火灾现场的需求。
电梯的开门方式
定期检测的内容包括电梯的控制系统、曳引系统、门系统、 安全保护装置等关键部位，以确保其正常工作。
电梯的安全性能检测
安全性能检测是检测电梯在紧急情况下是否能正常工作， 如火灾、地震等。
安全性能检测的内容包括电梯的紧急制动功能、断电自动 平层功能、消防员操作箱等。
电梯的电气系统检测
电气系统检测是检测电梯电气系统的 安全性和可靠性，如电源、电缆、电 机等。
电梯的紧急电源系统
电梯应配备紧急电源系统，以便在主电源断电的情况下，电梯能够自动切换到紧 急电源，确保电梯的正常运行。
消防电梯规格
消防电梯规格消防电梯是现代建筑中不可或缺的一部分，它在紧急情况下保障人员的安全，扮演着重要的角色。
为了确保消防电梯的安全和功能，制定了一系列的规格和要求。
本文将详细介绍消防电梯的规格及其重要性。
1. 载重能力：消防电梯的载重能力是指电梯能够承受的最大重量。
根据建筑物的用途和人员流量，消防电梯的载重能力需要根据需求进行合理的确定。
一般情况下，消防电梯的载重能力应不小于1000千克，以应对紧急情况下的人员疏散需求。
2. 尺寸要求：消防电梯的尺寸要求包括电梯井道的尺寸和电梯门洞的尺寸。
电梯井道的尺寸应足够宽敞，以便在紧急情况下容纳更多的人员。
电梯门洞的尺寸应符合国家标准，以确保人员的安全进出。
3. 速度要求：消防电梯的速度要求是指电梯在紧急情况下的运行速度。
为了快速疏散人员，消防电梯的速度要求较高。
一般情况下，消防电梯的速度应不低于1.75米/秒，以确保人员能够迅速离开危险区域。
4. 紧急通信装置：消防电梯应配备紧急通信装置，以便人员在电梯内发生紧急情况时与外界进行及时沟通。
紧急通信装置应可靠、稳定，能够确保人员的安全和救援的及时性。
5. 紧急排烟系统：消防电梯井道应配备紧急排烟系统，以确保在火灾发生时，电梯井道内的烟雾能够及时排除，为人员疏散提供清晰的通道。
紧急排烟系统应能够快速启动，并具备自动监控和报警功能。
6. 紧急照明系统：消防电梯井道和电梯厅等紧急通道区域应配备紧急照明系统，以确保在火灾或其他紧急情况下，人员能够清晰地看到疏散通道和安全设施，避免发生意外。
7. 自动救援装置：消防电梯应配备自动救援装置，以确保在电梯停止运行或电力中断时，人员仍能够安全离开电梯。
自动救援装置应具备自动救援和报警功能，能够及时启动并通知相关救援人员。
消防电梯规格的制定和遵守对于建筑物的安全和人员的生命安全至关重要。
各种规格和要求的制定，旨在确保消防电梯在紧急情况下能够快速、安全地疏散人员。
建筑物的设计和施工单位应严格按照规格要求进行设计、安装和维护，以确保消防电梯的正常运行和人员的安全。
最完善的消防电梯兼客梯技术参数
最完善的消防电梯兼客梯技术参数消防电梯是在火灾发生时，可以保证人们安全撤离的重要设备，而兼顾了使用的安全和舒适性的客梯，具有更加广泛的应用范围和用途。
合理的技术参数设计可以保证消防电梯兼客梯的正常运行和使用安全。
下面将详细介绍最完善的消防电梯兼客梯技术参数。
承载能力消防电梯兼客梯的承载能力是指电梯荷载能力，即电梯内可容纳的总质量，包括人和物，常见的电梯承载量有630 kg、800 kg、1000 kg、1250 kg和1600 kg 等。
针对不同场所的需要，承载能力应该按照实际情况进行选择和设计。
速度消防电梯兼客梯的速度是指电梯的上升、下降速度，也称作额定速度。
普通客梯速度一般为1~4m/s，而消防电梯兼客梯的速度则应该不低于1.75 m/s，以确保在紧急情况下能够迅速达到所需楼层。
开门方式消防电梯兼客梯的开门方式是指电梯门的打开方式，一般有滑门、折门、旋转门等多种类型。
在选择和设计时应该根据电梯和使用场所的具体情况，选择合适的开门方式。
驾驶方式消防电梯兼客梯的驾驶方式是指电梯的操作方式，包括自动、半自动和手动三种方式。
自动驾驶方式较为常见，能够满足大多数使用需求，但手动驾驶方式的选择也极为重要，可以在紧急情况下提高电梯的可靠性。
装置配置消防电梯兼客梯的装置配置是指安装在电梯内和外的各种控制装置、信号指示灯、紧急电源等设施。
在标准装置配置的基础上，应根据不同的使用场所要求，适当增加装置异常、火警及时报警装置等，以确保在紧急情况下及时响应。
电源消防电梯兼客梯的电源系统应具备备用电源装置，以确保在停电或其他电源故障下，电梯仍能够正常运行并提供紧急应急服务。
安全系统消防电梯兼客梯的安全系统设计应具备多种安全装置，如电梯缓冲、限速器、安全钳等。
此外，应根据电梯用户和机器设备等情况，适当增加水压力监测、电气回路保护、温度监测等安全系统设施。
紧急疏散消防电梯兼客梯应具备紧急疏散设施，如从电梯内部打开门、电梯枢纽间通道等，以便在紧急情况下，尽快疏散乘员。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配置
轿厢顶出口
配置
门机系统
永磁同步门机
电梯厅呼梯盒
标配
钢丝绳
电梯专用复绕式钢丝绳，安全系数≧12，并提供使用寿命
随行电缆
电梯专用缆带，防火等级为一级，内含通信、摄像等同轴电缆
楼宇控制接口
制系统提供通用的串行通信接口和开放式协议。电梯 轿厢内广播装置的音频信号通过电梯随行电缆接至各控制柜后，除留有本地使用接口外还需留有连接至楼宇控制中心接口
⑰轿内层楼、方向
⑱司机选择定向
⑲贯通门服务设置
⑳故障诊断
安全回路保护
门联锁保护
运行接触器保护
抱闸检测保护
限位保护
极限保护
超速保护
换速及楼层校正
消防运行
消防返回
应急自动平层运行
注:其他未尽功能需按厂家进行标准配置
三．电梯技术要求
控制方式
并联控制
基站
设置在一层
驱动方式
永磁同步拽引
驱动控制方式
VVVF变频调速控制
2.VVV门机需要国内外知名品牌
3.编码器为德国海德汉或国内外知名品牌
4.电梯参数需电梯生产厂家派技术员现场核查确认，其他未尽事宜需电梯生产商补充说明并形成文案，如不确认造成的相关后果均由生产厂家负责
5.本表里均是标配，装修风格等需甲方选定
6.关于那几台电梯实行并联或群控由厂家技术员根据现场实际情况提出具体方案
两维光幕式门保护，≧120线，另配门内侧防夹手功能加机械保护，光幕上下端满至门顶和门底
四．电梯装修
轿厢内两侧壁及后壁表面材料
标配
轿厢内前壁板门楣板及门立柱表面材料
标配
轿厢门表面材料
标配
轿厢内顶板材料
标配
轿厢安全窗
标配
轿厢内天花板及照明
标配
轿厢内排风扇
标配
轿厢地坎
标配
轿厢内扶手
无
门楣
标配
厅门
亚光不锈钢门304
最完善的消防电梯技术参数
一．电梯基本参数
电梯编号
8#、18#
数量
2部
额定速度
1.6m/s
类别
消防兼客梯
乘员数量
21人
载重
1600kg
井道尺寸
2700*2500
停站层
-1层至4层
停站数
5
门洞尺寸
2200*1100
底坑深度
1600提升高度22.Fra bibliotekm顶层高度
5880
电梯机房
无机房
开门方式
双闪中分
开门净尺寸
7.消防电梯轿厢根据电梯参数设计，但轿厢平面尺寸不宜小于2m*1.5m
8.消防电梯内设专用电话，首层设消防员专用操作按钮
9.控制电缆选用阻燃耐火电缆，耐火等级符合相关规范要求
10.消防电梯需与消防控制中心联动控制，进入消防模式时，客梯功能无效
11.消防电梯轿厢内装修均为一级耐材料，符合相关规范要求
12.电梯制造的企业资质，特种设备生产许可资料应齐全，同时安装资质为A级
1100*2100（按井道尺寸、载重、乘员数量）
轿厢净尺寸
1950*1750*2400根据电梯参数由电梯厂家进行深化设计
二．电梯功能要求
五方对讲
紧急报警
紧急照明
自动运行
司机运行
检修运行
上电自动开门
自动关门延时
本层外召开门
安全触板光幕保护
⑪超载不关门
⑫自动照明控制
⑬误操作消除
⑭重复关门
⑮服务楼层服务
⑯基站楼层设定
门套
不锈钢304
地板
标配
轿门
标配
灯光
标配
标配
注：1.电梯电气控制系统主要元件微机主板、变频器等核心控制部件要求为国际知名品牌，要求性能稳定可靠，产品寿命周期长。一般电气元器件如继电器、接触保护器、限位开关等电气元器件均要求提供ABB、施耐德、欧姆龙、西门子或与其同等质量的品牌。电器控制柜：国内外知名品牌
缓冲器
油压式
限速器
双向离心式
安全钳
渐进式
门锁装置
标配
井道照明
每部电梯每层安装一组井道照明装置，最高最低照明装置距井道上下端0.5m
导靴
滑动式导靴
补偿装置
带胶套无声补偿
噪音要求
无风扇是≦50DB，有风扇是不大于55DB
导轨（轿厢导轨、配重导轨）
T型耐磨导轨
地震运行模式
无
防捣乱
无
轿厢内扶手
无
电梯厅呼叫盒
13.其他未尽技术事宜及相关参数应符合GB/T10058-2009《电梯技术条件》的相关规定，电梯配件应符合《电梯技术条件》里规定的其他相关规范
1
1
标配
对重块
铸铁或厂家标配，质量符合电梯配置相关要求
安全措施
正常电源故障或其他故障时，电梯自动，停靠最近层，并打开梯门，语音提示乘客离开梯门
轿厢内操纵盘
标配
外呼面板
底盒
轿厢内选层、开门、关门与报警等按钮
标配
操作盘上要求的文字及标识
甲方决定
轿厢内中英文语音报站
甲方决定
轿厢内摄像头
由甲方决定是否安装
门保护装置
