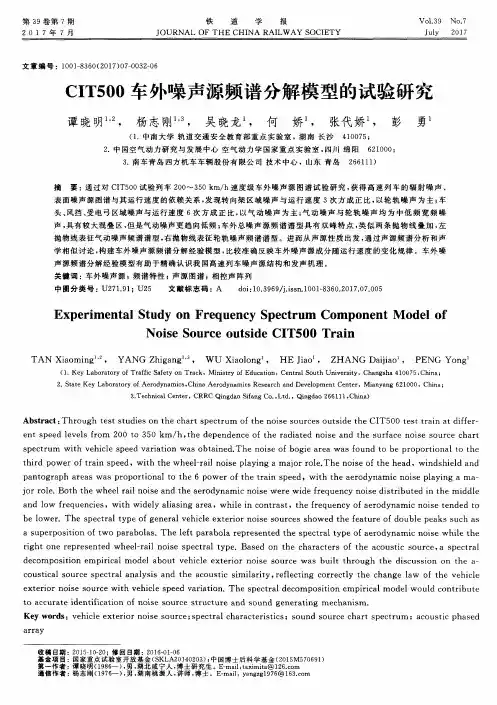

CIT500车外噪声源频谱分解模型的试验研究
２ ０ １ ７年 ７月
铁
道
学
报
Ｖ０ １ ． ３９ Ｎ ｏ． ７
Ｊ ＯＵＲＮＡＬ ＯＦ ＴＨＥ ＣＨＩ ＮＡ ＲＡＩ ＬＷ ＡＹ Ｓ ＯＣＩ Ｅ ＴＹ
Ｊ ｕ ｌ ｙ
２ ０ １ ７
文章 编 号 ： １ ０ ０ １ — ８ ３ ６ ０ （ ２ ０ １ ７ ） ０ ７ — ０ ０ ３ ２ － ０ ６
表 面 噪 声 源 图谱 与 其 运 行 速 度 的依 赖 关 系 ， 发 现 转 向架 区 域 噪 声 与 运 行 速 度 ３次 方 成 正 比 ， 以轮轨 噪声为 主 ； 车
头、 风挡、 受 电 弓 区域 噪 声 与 运 行 速 度 ６次 方 成 正 比 ， 以气 动 噪 声 为 主 ； 气 动 噪 声 与 轮 轨 噪 声 均 为 中 低 频 宽 频 噪 声， 具 有 较 大混 叠 区 ， 但 是 气 动 噪 声 更 趋 向低 频 ； 车 外 总噪 声 源 频 谱 谱 型 具 有 双 峰 特 点 ， 类似两 条抛 物线叠 加 ， 左 抛物线表征气动噪声频谱谱型 ， 右 抛 物 线 表 征 轮 轨 噪 声 频 谱 谱 型 。 进 而 从 声 源 性 质 出发 ， 通 过 声 源 频 谱 分 析 和 声 学相似讨论 ， 构 建车外噪声源频谱分解经验模型 ， 比较 准 确 反 映 车 外 噪 声 源 成 分 随运 行 速 度 的 变 化 规 律 。车 外 噪 声 源 频 谱 分 解 经 验 模 型有 助 于精 确 认 识 我 国 高 速 列 车 噪 声 源 结 构 和 发 声 机理 。 关 键 词 ：车 外 噪声 源 ； 频 谱 特 性 ；声 源 图谱 ； 相 控声 阵 列
Ｃ Ｉ Ｔ ５ ０ ０车外噪 声源频谱 分解模 型的试 验研究
轮胎模态分析试验研究
V ol 39No.1Feb.2019噪声与振动控制NOISE AND VIBRATION CONTROL 第39卷第1期2019年2月文章编号：1006-1355(2019)01-0099-04轮胎模态分析试验研究宫少琦，王晖，朱健，郭风晨，施长宏(华晨汽车工程研究院，沈阳110141）摘要：为了优化轮胎模态试验方法，得到精确的轮胎模态参数，开展对比试验研究，经过大量模态试验数据的对比，结合LMS Test Lab ，研究模态试验3要素的选用原则，即测点布置、边界约束和激励形式的选取方式。
试验结果表明：(1)对轮胎单一胎面进行模态测量，存在模态遗漏现象，且轴向与径向阵型易混淆，因此须进行轮胎3胎面(内胎面、正胎面、外台面)布点测量；(2)胎面整周少于36个测点时，轮胎高阶次花瓣阵型难以清晰呈现，因此须于3个胎面等角度间隔平行布置36×3个测点；(3)轮胎处于整车安装离地状态受激励时，支撑位移量微小，优于软绳约束状态；(4)激振器激励信号相干系数达到1，优于力锤锤击信号，并且使试验进行更加便捷与高效。
根据以上结果提出一种新的轮胎模态测试方法，并应用此方法得到准确的轮胎模态参数，研究结果可为轮胎噪声与振动控制提供依据。
关键词：振动与波；轮胎；模态分析；固有频率中图分类号：O422.6文献标志码：ADOI 编码：10.3969/j.issn.1006-1355.2019.01.019The Experimental Study on Tire Modal AnalysisGONG Shaoqi ,WANG Hui ,ZHU Jian ,GUO Fengchen ,SHI Changhong(Brilliance Auto R &D Center,Shenyang 110141,China )Abstract :In order to optimize the tire modal test method and obtain the precise parameters of the tire modal,comparative test and analysis are performed.Through the mutual comparison of large amount of experimental data of the modal test by adopting LMS Test Lab,the selection principle of measurement point layout,boundary constraint condition and incentive form is studied.The results show that (1)Single surface measurement may easily lead to modal parameters lose and modal shape confusion,therefore,the measurement point layouts in three tire surfaces (the inner,front and outer surfaces)are necessary;(2)The high order modal shape is not clear with less than 36measurement points around one tire circle only,so each tire surface must be arranged by equally spaced 36measurement points,and there are totally 36×3measurement points;(3)The tire should be installed on the vehicle and free from the ground,the support displacement in this state is very small,this is better than soft rope constraint;(4)The signal coherence coefficient of the exciter reaches 1.It is better than hammering signal and makes the experiment more convenient and efficient.This study presents a new method for tire modal testing,and using this method can obtain the precise parameters.The results provide a fundamental basis for the noise and vibration control of tires.Keywords :vibration and wave;tire;modal analysis;natural frequency轮胎赋予了汽车“脚”的功能，是汽车的重要零部件，它主要承受车载重量和路面激励，因此轮胎的振动特性直接影响车辆驾乘舒适性能。
发动机进气道流动特性的数值模拟
发动机进气道流动特性的数值模拟
程莎莉;朱才朝
【期刊名称】《汽车工程》
【年(卷),期】2007(029)012
【摘要】以发动机整个进气系统为研究对象,建立其三维流动模型,进行流动的数值模拟计算,模拟结果与试验值吻合良好,验证了模型的正确性;在此基础上,对比分析不同升程、不同网格单元模型及不同湍流模型下的流动现象,结果表明:增加网格单元数,计算精度并没有显著提高,而采用RNG κ-ω模型计算,可以更好地处理流线弯曲程度较大的流动,结果更为准确.
【总页数】4页(P1070-1073)
【作者】程莎莉;朱才朝
【作者单位】重庆大学,机械传动国家重点实验室,重庆,400030;重庆大学,机械传动国家重点实验室,重庆,400030
【正文语种】中文
【中图分类】U4
【相关文献】
1.缸内直喷汽油机进气道流动特性的数值模拟 [J], 陈泓;张双;张宗澜
2.柴油机进气道流动特性试验与数值模拟 [J], 夏开彦;孙平;谢雪峰;朱烻婧
3.柴油机双进气道流动特性试验与数值模拟 [J], 胡云萍;李秋霞
4.柴油机双进气道流动特性的数值模拟及试验研究 [J], 胡云萍
5.进气道稳流试验装置内三维流动特性的数值模拟 [J], 陈石;邵涌;白慧星
因版权原因，仅展示原文概要，查看原文内容请购买。
实验技术-汽车驱动电机振动噪声实验
【实验技术】汽车驱动电机振动噪声实验0 引言随着纯电动汽车的快速发展，驱动电机得到了越来越广泛的应用。
对于驱动电机而言，它带来便利的同时，也恶化了汽车的驾乘体验，其电磁噪声一直是各大车企和科研院所攻坚克难的对象。
电机气隙中的电磁力首先作用在定子齿表面，经过定子传递至机壳，引起机壳产生振动并向外辐射噪声。
汽车驱动电机振动噪声实验在专用电机NVH台架上采集电机不同运行工况下的振动和噪声数据，对数据进行时频域分析、阶次分析等，研究电机的振动和噪声特性。
图1 汽车驱动电机振动噪声实验1 实验目的在专用电机NVH台架上采集电机不同运行工况下的振动和噪声数据，对数据进行时频域分析、阶次分析等，研究电机的振动和噪声特性，为评价和改进电机振动和噪声性能作为依据。
2 参考标准（1）GB 10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法；（2）GB/T 18488.1-2015 电动汽车用电机及其控制器第1部分：技术要求；（3）GB/T 6882-2013 声学声压法测定噪声声功率级消声室和半消声室精密法；（4）执行行业或企业标准。
3 实验台架新能源汽车电机NVH性能实验室，具备半消声室、测功机、电池模拟系统、功率分析仪等。
可进行驱动电机稳态NVH测试、加减速非稳态NVH测试、电磁噪声及结构噪声的噪声源识别、各种噪声的声学贡献量分析、声功率与声压级测试。
（1）半消声室电机NVH半消声室如图2所示，大小：长6.0米*宽4.4米*高3.75米；截止频率：100Hz；背景噪声＜30dBA。
图2 电机NVH半消声室（2）测功机电机测功机如图3所示，NVH型高速测功机，与被测件通过穿墙轴连接，降低测功机对被测件的噪声与振动干扰。
被测件端配置消声罩，可有效阻隔轴系噪声对测试的干扰，并配置被测电机负载分析仪及温度监控系统。
额定功率178KW；峰值功率231KW；额定转速点3961rpm；额定扭矩429Nm；峰值扭矩557Nm；扭矩控制精度：±0.17%FS；最高工作转速16000rpm；转速控制精度±1rpm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文章编号:1000-582x(2000)04-0018-04三环减速器表面噪声的实验*朱才朝1,秦大同2,洪沙1,冉振亚1,谢永春2(1.重庆大学机械工程学院,重庆400044; 2.重庆大学机械传动国家重点实验室,重庆400044)摘要:三环减速器是我国独创的一种新型传动装置,利用三相并列双曲柄机构克服死点。
以传动比为49.5的SH Q50三环减速器为研究对象,分析了其基本机构特点和传动机理。
利用声强法对其表面噪声分布进行了详细的试验分析,绘制了该机输入和输出面、输入和输出侧面及顶面的三维声强分布图和等值线图。
结合测点频谱图,得出其噪声评价指标及产生噪声的原因和机理,为正确设计三环减速器,减小其振动和噪声提供理论依据。
关键词:减速器;声强;振动;噪声中图分类号:TH132.4文献标识码:A三环减速器是我国首创的一种新型齿轮传动装置,与现有各种主要齿轮传动形式相比,具有结构简单、体积小、重量轻、传动比大、传动效率高、承载能力强、制造成本低等优点[1,2]。
但由于三环减速器问世时间不长,目前的设计及系列化工作只能靠简单的类比进行,缺乏可靠的理论依据,在使用过程中普遍存在严重的振动、冲击和噪声,在重载、高速、大传动比情况下问题更为突出,影响了其推广进程。
开展对三环减速器振动噪声的研究,找出振动噪声产生的原因、部位及随转速和载荷变化的规律,为正确设计三环减速器,减小其振动噪声具有重要的理论意义和实际应用价值。
1N型内齿行星齿轮传动的基本结构及传动原理渐开线少齿差行星齿轮传动按传动形式可分为N 型(K-H型)和NN型(2K-H双内啮合型)两大类, N型内齿行星齿轮传动的基本结构形式之一)))三环减速器,如图1所示:两根互相平行且各具有三个偏心轴颈的高速轴3,动力通过其中任一轴或两轴同时传输,三个传动内齿轮1通过轴承2装在高速轴上,外齿轮7的轴4为低速轴,其轴线与高速轴3的轴线平行,低速轴通过轴承5支承在机体6上,三个内齿轮1与外齿轮7啮合,啮合瞬时相位差呈120b。
其传动原理为输入轴旋转时,行星轮(内齿轮1)不是作摆线运动,而是通过一双曲柄机构(具有偏心轴颈的高速轴)引导作圆周平动[1]。
1)内齿行星轮;2)转臂轴承3)转臂偏心输入轴;4)输出轴5)支承轴承;6)机架;7)外齿轮图1三环减速器基本结构2三环减速器振动噪声分析2.1三环减速器振动分析三环减速器实质是由平面四杆机构和内啮合齿轮副组成的齿轮连杆组合传动机构,因此引起减速机振动噪声的原因除了有齿轮机构产生的外,还应考虑平面四杆机构所引起的振动噪声。
这里对造成三环减速器振动的激励频率加以分析。
a)内啮合齿轮副产生的激励频率2000年7月重庆大学学报(自然科学版)V ol.23第23卷第4期Journal o f Cho ngqing U niversity(Natur al Science Edition)Jul.2000*收稿日期:2000-03-29基金项目:重庆市重点攻关项目(98-5021)作者简介:朱才朝(1967-),男,湖北麻城人,博士。
主要从事传动系统动力学及振动与噪声控制的研究。
(1)内啮合齿轮啮合频率f z =z 1n 160(1+i)=z 2n 260(Hz )(1)式中z 1、z 2分别为外齿轮、内齿轮的齿数,n 1、n 2分别为各自的转速(r/min),i 为传动比。
(2)内啮合齿轮啮合频率的各阶谐波频率(3)内啮合齿轮啮合频率的各阶分谐波频率(4)轴的转动频率f n =n60(Hz )(2)式中 n 为轴的转速(r/min)。
b)平面四杆机构产生的激励频率(1)机构不平衡频率f w =n60 (H z )(3)式中 n 为轴的转速(r/min)(2)死点冲击频率f sw =2f w=2n 60(H z )(5)f sz =2f z =2z 1n 160(1+i)=z 2n 260(Hz )(5) (3)机构不平衡频率和死点冲击频率的各阶谐波频率c)轴承等传动件产生的激励频率滚动轴承旋转频率为:(1)外圈频率f or =m 2n 601-d D cos B (Hz )(6)(2)内圈频率f i n =m 2n 601+d D cos B (Hz )(7)(3)滚子元件频率f b =d D n 601-dD2cos B (H z )(8)(4)保持架的频率f o =n 601-d Dcos B (Hz )(9)式中d 为滚动元件的直径,D 为轴承的节径,B 为接触角,m 为滚动元件数量,n 为转速。
对于转动比为49.5的SHQ50偏置式三环减速器,其基本参数为[1]:z 1=101,z 2=99,m =3mm ,两高速轴间距离a =250mm ,输入轴与输出轴间的距离b =500m m,当输入转速n 1=1000r/m in 时,由上述公式计算得:f z =1683.33H z f n =16.666H zf sw =16.666H z f sz =3366.666Hz对于箱体轴承频率同样可以计算出f or 、f in 、f b 、f o ,均在100H z 以下。
在SUN 工作站上利用I -DEAS 软件对传动比为49.5的SHQ50偏置式三环减速器进行分析计算,同时结合实验模态分析出该减速机前十阶固有频率分别为:265H z,366Hz,487Hz,503Hz,532H z,573Hz,581H z,627Hz,677Hz,725Hz [3]。
2.2 三环减速器噪声分析三环减速器中各传动部件,如内啮合齿轮副、轴、轴承、环板等都是产生机械噪声的噪声源,各噪声源发出的声波,在箱内遇到箱壁和其它结构时,一部分被反射,重新回到箱体内,另一部分透过箱壁产生折射或穿过箱体缝隙及开口处发射到箱体外。
同时,由于减速器箱体内各部件的振动激励,经轴承座传递到箱体,造成箱体振动而辐射出机械噪声。
噪声按其传播途径可分为固体传播噪声和空气传播噪声,环板冲击及轮齿啮合振动通过轴、轴承、轴承座传向箱体和机座,引起振动而辐射出噪声,而空气噪声是由于轮齿、轮体、环板、轴、轴承、轴承座本身的振动而辐射的噪声通过箱体壁向外辐射,此外轴的振动引起的噪声一部分直接向箱体外辐射。
当三环减速器内部的各种振动激励源的频率与箱体的固有频率接近或一致时,将产生共振,此时箱体将辐射出较大的机械噪声[4]。
3 三环减速器整机声功率实验研究3.1 试验条件传统的噪声测量方法通常用声压级来描述其噪声的散射程度。
但是,声压级取决于噪声源与接受点之间的距离,也受到测量环境的限制。
而采用声强法就可以弥补声压法测量的不足,因为声强法的最大优点图2 电封闭齿轮试验台平面布置及测试系统19第23卷第4期 朱才朝等:三环减速器表面噪声的实验在于测量时几乎不受环境的限制。
1992年以来,国际标准化组织公布了国际标准ISO9614-1和ISO9614-2,正式把声强法定为可用于测量机器声功率的国际标准方法,使噪声测试技术发展进入一个崭新的历史时期。
本次测量采用声强法,测量过程中需要注意以下几个关键问题:分析频率的高频限制、相位失配误差与低频限、声波入射角度的影响等。
试验以某厂使用较多、振动噪声问题较突出传动比为49.5的SHQ50偏置式三环减速器为研究对象,试验是在电封闭齿轮试验台上进行。
声学环境为:墙壁和水泥地面,实验室容积v =158.4m 3,表面积s =188.4m 2,被测量试件表面积为6.42m 2。
测试设备包括:丹麦B&K4433型声强分析仪,丹麦B&K3520型声强探头,日本T EAC-30MR 磁带记录仪,CF-355频谱分析仪。
试验台的平面布置及测试系统如图2所示。
3.2 声功率测量结果测量是在减速器的顶面、输入和输出端面、输入和输出侧面等5个方向布置测点。
根据上面测试方法,在输入转速为1000r/min,输入扭矩分别为30N #m 、100N #m 等工况下,用声强法测得该减速器在几种工况下的辐射倍频声功率级见表1,从表中可以看出,在频率为500H z 声强值最大,其次为1000H z 处,该结果客观地描述了减速机的噪声大小。
表1 各工况下减速机辐射倍频声功率级输入轴转速(r/min)输入载荷(N #m)频率0.25kHz 频率0.5kHz 频率1kHz 频率2kHz 频率4kHz 线性声级A 声功率级(dB)10003072.682.876.473.666.681.482.6100010078.487.280.376.368.484.586.2图3 声强在输入、输出面上的分布图(a)输入轴端面(b)输出轴端面图4噪声信号频谱图4 三环减速器表面声强分布试验研究4.1 实验方法为了准确反应减速器的表面噪声,测量的测点应定位准确。
测试时用8号铁丝和细绳在距减速器输入和输出端100mm 、输入和输出侧面150mm 、顶面100mm 处拉成网格。
顶面、输入和输出端面分别布置13行7列共计各91个测点,输入和输出侧面分别布置720 重庆大学学报 (自然科学版) 2000年行7列共计各49个测点。
在额定功率下(输入转速1000r/min,输入扭矩为100N #m),测试时用声强探头逐点拾取信号,由磁带记录仪记录,在频谱分析仪上进行信号处理。
4.2 测试结果及分析根据上面实验测试结果得出图3所示声强在减速器输入端面、输出端面的三维分布及等值线图。
从图3看出,在减速器的各个表面中输入轴端面和输出轴端面振动噪声较大,其次是输入侧面和输出侧面,顶面最小。
在输入和输出端面中靠近中间轴附近振动噪声相对其它部位较大。
图4为实验测得在输入和输出端面声强噪声信号的频谱图,从频谱图上看出,在频率为485H z 、和575Hz 处(这与箱体第3阶和第6阶固有频率相近)噪声声强信号最大,说明了该减速器在此频率处的噪声在总噪声级中占据了主导地位,与用声强法测试出的在500Hz 处声功率级最大结论一致。
说明该减速器振动噪声发生在500Hz 左右,与高阶频率(如啮合频率等)影响较小,表明导致减速器振动噪声的主要原因是齿轮在稳定旋转过程中,因非均匀分布的缺陷,在周期性脉冲力作用下产生高阶谐波频率,并由调频作用而产生的边频带。
提高制造、安装精度,进行动平衡设计,是减小其振动噪声的主要途径。
5 结论三环减速器具有三相并列双曲柄机构,因制造、安装误差及机构受载后的变形,导致机构的不平衡,使减速器在运转过程中产生振动噪声。
在对三环减速器基本结构型式和传动机理进行分析研究的基础上,利用声强法对传动比为49.5的SH Q50三环减速器表面噪声分布进行了比较详细的试验分析,绘制了该机输入和输出面、输入和输出侧面及顶面的三维声强分布图和等值线图。
结合测点频谱图,得出其噪声评价指标及产生噪声的原因和机理,为正确设计三环减速器,减小其振动和噪声提供理论依据。
