污水处理厂设计思路
毕业设计污水处理厂设计方案
毕业设计污水处理厂设计方案我们要明确污水处理厂的设计目标。
这个目标不仅仅是满足环保要求，还要考虑经济效益和可持续发展。
在设计之初，我们需要对污水处理的现状和未来发展进行深入了解，包括污水处理的技术、设备、工艺流程以及相关政策法规。
一、项目背景及目标1.项目背景随着我国经济的快速发展，水资源污染问题日益严重，污水处理成为当务之急。
本项目旨在设计一座具有先进技术、高效处理能力的污水处理厂，以解决某地区水资源污染问题。
2.项目目标（1）确保污水处理效果，满足国家环保要求；（2）提高水资源利用率，实现可持续发展；（3）降低运营成本，提高经济效益。
二、设计原则1.先进性原则：采用国际先进的污水处理技术，确保处理效果；2.可靠性原则：确保设备运行稳定，降低故障率；3.经济性原则：在满足处理效果的前提下，降低投资和运营成本；4.灵活性原则：设计灵活，可根据实际需求进行调整；5.安全性原则：确保设备和操作人员的安全。
三、工艺流程设计1.预处理阶段：主要包括格栅、沉砂池、初次沉淀池等设施，目的是去除污水中的悬浮物、油脂等杂质；2.生物处理阶段：采用A2/O工艺，包括厌氧池、缺氧池、好氧池等，主要目的是去除污水中的有机物和氮、磷等营养物质；3.深度处理阶段：包括过滤池、消毒池等，主要目的是进一步净化水质，满足排放要求；4.回用处理阶段：对处理后的污水进行深度处理，实现水资源循环利用。
四、设备选型及配置1.格栅：选用自动机械格栅，具有较高的分离效率；2.沉砂池：选用平流式沉砂池，结构简单，运行稳定；3.初次沉淀池：选用辐流式沉淀池，沉淀效果好；4.A2/O工艺设备：包括厌氧池、缺氧池、好氧池等，选用高性能的生物膜填料；5.过滤池：选用活性炭过滤池，净化效果显著；6.消毒池：选用二氧化氯消毒系统，消毒效果可靠。
五、电气及自动化控制系统1.电气系统：采用低压配电系统，确保设备正常运行；2.自动化控制系统：采用PLC编程控制器，实现设备的自动控制和监测。
污水厂设计方案
1.设计规模
根据项目所在地的人口规模、经济发展状况及未来规划，确定污水处理厂的设计规模为日处理污水X万吨。
2.处理工艺
本项目采用“预处理+生化处理+深度处理+污泥处理”的污水处理工艺，具体如下：
（1）预处理：采用粗格栅、细格栅、沉砂池等设备，去除污水中的悬浮物、砂粒等杂质。
（2）生化处理：采用A2/O工艺，实现污水的脱氮、除磷、去除有机物等目标。
2.采用高效节能的污水处理技术，提高能源利用率。
3.加强污水处理过程中的臭气治理，采用生物滤池、活性炭吸附等工艺，降低臭气排放。
4.对污泥进行资源化利用，如焚烧、土地利用等。
5.优化污水处理厂布局，提高土地利用率，节约用地。
六、投资估算及经济效益分析
1.投资估算
根据设计规模、处理工艺、设备选型等因素，估算污水处理厂的总投资。
3.深度处理
采用砂滤池、活性炭吸附等技术，进一步去除残余污染物，确保出水水质。
4.污泥处理
通过污泥浓缩、消化、脱水等过程，实现污泥的减量化、稳定化和无害化。
五、设计方案详述
1.工程布局
结合地形地貌，合理规划厂区布局，实现工艺流程的高效衔接和设备的优化配置。
2.建筑设计
按照功能需求，设计各处理单元的建筑物，确保结构安全、使用方便、维护简单。
6.给排水及消防设计
设计合理的给排水及消防系统，确保污水处理厂内部用水安全、便捷。
7.通风及空调设计
针对各处理单元的特点，设计合理的通风及空调系统，改善工作环境，降低能耗。
8.环境保护及绿化设计
加强污水处理过程中的臭气、噪音治理，设置绿化带，提高环境质量。
五、环境保护及节能减排措施
污水处理设计方案
污水处理设计方案一、引言污水处理是保护环境和人类健康的关键环节。
本文将详细介绍一种污水处理设计方案，旨在高效、经济地处理污水，减少对环境的负面影响。
二、背景在城市化进程中，污水排放不可避免。
未经处理的污水会对水体、土壤和生态系统造成严重污染，威胁人类健康。
因此，建立一套完善的污水处理系统至关重要。
三、设计目标1. 高效处理污水，确保出水符合环境保护标准。
2. 降低处理成本，提高运行效率。
3. 最大限度地减少对环境的负面影响。
4. 确保设计方案的可持续性和可扩展性。
四、设计方案1. 污水收集：建立污水收集系统，包括合理布置下水管网和检查井，确保污水能够顺利进入处理厂。
2. 初级处理：采用物理和化学方法，去除污水中的固体颗粒、悬浮物和油脂等，主要包括格栅、沉砂池和油水分离器等设备。
3. 生物处理：利用生物降解作用去除有机物和氮、磷等营养物质，主要包括活性污泥法、生物滤池和人工湿地等工艺。
4. 二次沉淀：通过沉淀池进一步去除悬浮物和生物污泥，以提高出水水质。
5. 消毒：采用紫外线或氯消毒等方法，杀灭残留的病原体和细菌，确保出水符合卫生标准。
6. 出水处理：对出水进行PH调节、除臭和除色等处理，以保证出水的透明度和色度符合要求。
7. 污泥处理：对产生的污泥进行脱水、干化和处置，以减少对环境的二次污染。
五、设计参数1. 设计处理能力：根据污水产生量和人口数量确定处理厂的设计处理能力。
2. 出水标准：根据国家和地方的环境保护标准确定出水的水质要求。
3. 设备选择：根据处理工艺和处理能力选择合适的设备和材料。
4. 能耗控制：优化处理工艺，降低能耗，提高处理效率。
5. 运维管理：建立完善的运维管理体系，确保设备正常运行和定期维护。
六、经济性评估1. 投资估算：根据设计方案和设备选择，对建设投资进行估算。
2. 运营成本：包括能源消耗、设备维护、污泥处理等成本。
3. 效益评估：考虑节约用水、环境保护和社会效益等因素，评估设计方案的经济效益。
污水处理厂设计理念
污水处理厂设计理念污水处理厂的设计理念是为了实现高效、安全、可持续的污水处理过程，同时尽可能减少对环境的负面影响。
以下是具体的设计理念：1. 可持续性：污水处理厂的设计应遵循可持续发展原则，采用能源节约和资源回收的技术，最大限度地减少对环境的负担。
通过设置自动控制系统，可以最大限度地降低能源消耗，减少污水处理过程中的人工干预。
2. 处理效率：设计中应考虑最新的污水处理技术，以提高处理效率和净化效果。
采用先进的物理、化学和生物处理方法，能够更好地去除污水中的污染物，保证出水质量符合环境要求。
3. 安全可靠：设计中应考虑设备和系统的安全性和可靠性，确保运营期间不会发生事故。
例如，采用高效的曝气系统、深度过滤设备和自动监控系统，可以保证处理过程的稳定性和安全性。
4. 灵活性：设计中应考虑污水处理厂的灵活性和可扩展性，以适应未来的需求变化。
通过设置模块化设备和灵活布局，可以根据实际情况对处理规模进行调整，以适应不同阶段的污水处理需求。
5. 减少排放：设计中应采用先进的污泥处理技术，以减少污泥产生量并使其资源化利用。
通过设立沉淀池和沉淀池，可以有效地去除污泥中的有机物质和重金属，减少土壤和水体的污染。
6. 与生态系统的整合：设计中应考虑污水处理厂与自然生态系统的整合。
例如，可以通过构建人工湿地和人工污水处理湖，将处理过的污水进一步净化并与周围的自然环境融合。
综上所述，污水处理厂的设计理念是为了实现高效、安全、可持续的污水处理过程，最大限度地减少对环境的负面影响。
通过采用先进的技术和系统，可以实现水的资源化回收和循环利用，为社会提供清洁的水资源。
同时，还需兼顾人与自然的和谐发展，减少对生态系统的破坏。

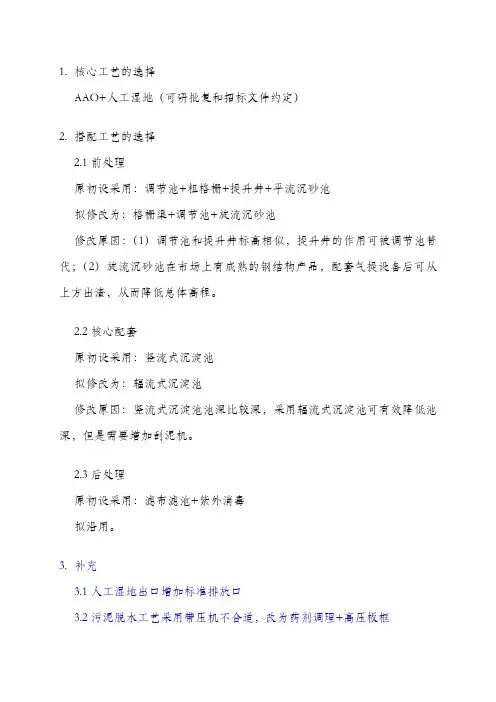

污水处理厂工艺设计思路
1.核心工艺的选择AAO+人工湿地（可研批复和招标文件约定）2.搭配工艺的选择2.1前处理原初设采用：调节池+粗格栅+提升井+平流沉砂池拟修改为：格栅渠+调节池+旋流沉砂池修改原因：（1）调节池和提升井标高相似，提升井的作用可被调节池替代；（2）旋流沉砂池在市场上有成熟的钢结构产品，配套气提设备后可从上方出渣，从而降低总体高程。
2.2核心配套原初设采用：竖流式沉淀池拟修改为：辐流式沉淀池修改原因：竖流式沉淀池池深比较深，采用辐流式沉淀池可有效降低池深，但是需要增加刮泥机。
2.3后处理原初设采用：滤布滤池+紫外消毒拟沿用。
3.补充3.1人工湿地出口增加标准排放口3.2污泥脱水工艺采用带压机不合适，改为药剂调理+高压板框4. 工艺流程框图说明： 1.Q ——流量；L ——液位；MLSS ——污泥浓度；DO ——溶解氧2.ORP ——氧化还原电位；T ——远传；I ——现场显示滤液回流5.物料平衡图条件设定： 1.污泥回流比：50%；剩余污泥含水率99.5%；泥饼含水率60%2.滤液回流到调节池对后续设施的水量冲击可忽略不计设计水质（括号中数字表示水温在12℃以下时的控制值）5.1 栅渣对物料平衡的影响可忽略，因其个体较大且间歇清理。
5.2 沉砂进水SS取180ppm，出水取120ppm，SS去除率~45%。
沉砂含水率按照60%,密度≈1.5t/m³。
V0≈0.2m³/d5.3 AAO池剩余污泥剩余污泥产量：160kg/d，含水率99.5%，密度≈1t/m³V1≈32m³/d5.4 滤布滤池过滤泥渣污泥产量：40kg/d，含水率98.5%，密度≈1.05t/m³V2≈13m³/d5.5 滤液进水污泥含水率：99.5%，泥饼含水率：60%，进泥流量45m³/d 滤液回流体积流量为：Vs=45*（90%-60%）=15m³/d泥饼产量为：45*（1-99.5%）/（1-60%）≈0.5t/d。
污水处理厂设计方案
污水处理厂设计方案污水处理厂是城市环境保护的重要组成部分，其设计方案直接关系到城市环境的整体治理效果。
因此，在设计污水处理厂时，需要考虑多方面的因素，包括污水来源、处理工艺、设备选型、运行管理等方面。
下面将从这些方面对污水处理厂设计方案进行详细的介绍。
首先，污水处理厂的设计应充分考虑污水的来源。
根据不同的污水来源，可以采用不同的处理工艺，比如城市生活污水、工业废水、雨水等，都需要有相应的处理方案。
同时，还需要考虑未来城市规模的发展，确保设计方案具有一定的扩展性和灵活性，以适应未来的城市发展需求。
其次，处理工艺是污水处理厂设计的核心。
常见的处理工艺包括生物处理、物理化学处理等，针对不同的污水特性，可以选择合适的处理工艺。
在处理工艺的选择上，需要考虑到处理效果、运行成本、设备维护等因素，综合考虑选择最合适的处理工艺。
设备选型是污水处理厂设计中的重要环节。
各种处理工艺需要相应的设备支持，包括污水提升设备、格栅除污设备、沉淀池、曝气设备等。
在设备选型时，需要考虑设备的性能、稳定性、能耗等因素，选择性能优良、稳定可靠的设备，以确保污水处理厂的长期稳定运行。
最后，运行管理是污水处理厂设计方案中不可忽视的一部分。
污水处理厂的运行管理涉及到设备维护、处理工艺调整、运行成本控制等方面。
设计方案需要考虑到运行管理的便捷性和经济性，同时也需要考虑到环保要求和安全生产要求，确保污水处理厂的运行符合相关法律法规的要求。
综上所述，污水处理厂设计方案需要全面考虑污水来源、处理工艺、设备选型、运行管理等方面的因素，以确保设计方案科学合理、经济高效、环保安全。
在实际设计中，还需要根据具体情况进行细化和优化，确保设计方案能够真正满足城市环境治理的需求。
污水处理设计方案
污水处理设计方案标题：污水处理设计方案引言概述：污水处理设计方案是指根据污水的性质和处理要求，制定出适合的处理方案，以达到净化水质、保护环境的目的。
一个合理的污水处理设计方案不仅可以有效处理污水，还能节约资源、降低成本，实现可持续发展。
一、污水处理设计方案的基本原则1.1 依法合规：设计方案需符合国家相关法律法规标准，确保处理过程符合环保要求。
1.2 经济合理：设计方案应考虑到投资成本、运营费用等因素，尽量降低处理成本。
1.3 高效节能：设计方案应选用高效节能设备，提高处理效率，降低能耗。
二、污水处理设计方案的流程2.1 水质分析：对污水进行水质分析，确定污水的性质、污染物种类和浓度。
2.2 工艺选择：根据水质分析结果，选择合适的处理工艺，如生物处理、物理化学处理等。
2.3 设备配置：确定所需处理设备及其配置，保证处理效果和运行稳定性。
三、污水处理设计方案的关键技术3.1 生物处理技术：采用生物膜法、活性污泥法等生物处理技术，降解有机物。
3.2 膜分离技术：应用膜分离技术，实现固液分离，提高处理效率。
3.3 高级氧化技术：采用臭氧氧化、紫外光氧化等高级氧化技术，去除难降解有机物。
四、污水处理设计方案的运行管理4.1 运行监控：建立污水处理设备运行监控系统，实时监测处理效果。
4.2 设备维护：定期对处理设备进行维护保养，确保设备正常运行。
4.3 废水排放：合理处理废水排放，避免对周围环境造成污染。
五、污水处理设计方案的示范案例5.1 工业污水处理：某工业园区采用生物处理工艺，成功处理大量工业废水。
5.2 农村污水处理：某农村采用人工湿地处理技术，实现农村污水资源化利用。
5.3 城市污水处理：某城市建设了多座污水处理厂，实现城市污水全覆盖处理。
结论：污水处理设计方案是保护环境、改善水质的重要手段，一个科学合理的设计方案能够有效处理污水，实现资源回收利用，为可持续发展贡献力量。
希翼未来在污水处理设计方案的研究和应用中，能够不断创新，提高处理效率，保护环境健康。
污水处理厂设计方案
污水处理厂设计方案1. 引言污水处理是环境保护和社会发展的重要方面。
随着城市化进程的加快，污水处理厂的建设成为一个迫切的需求。
本文将介绍一个污水处理厂的设计方案，旨在实现高效、可持续和环境友好的污水处理。
2. 设计目标本设计方案的目标是： - 处理污水，实现有效的水体净化； - 最大限度地回收再利用水资源； - 降低能耗，提高处理效率； - 符合环境保护法规和标准。
3. 设计原则本设计方案遵循以下原则： - 综合利用设备和技术，实现污水处理的高效性和经济性； - 采用可持续的设计理念，尽可能地回收再利用水资源； - 优化能源利用，降低碳排放； - 保证设备的可靠性和稳定性，减少维护工作。
4. 设计流程本污水处理厂设计方案分为以下几个步骤： ### 4.1 原水处理原水处理是污水处理的第一步，包括预处理、沉淀、调节等过程。
通过物理和化学方法去除污水中的固体废物、悬浮颗粒、油脂等。
4.2 生物处理生物处理是污水处理的核心过程，采用生物反应器（如活性污泥法、厌氧池等）通过微生物的作用将有机物质降解为无机物质。
同时，生物处理也可以去除部分氮、磷等营养物质。
4.3 深度处理深度处理是在生物处理的基础上进行的进一步净化，以去除有机物质、病原微生物和营养物质等。
常见的深度处理方法包括沉淀、过滤、臭氧氧化等。
4.4 水体再生水体再生是使用高级处理工艺将处理后的水体转化为可再利用的水资源。
常见的再生方法包括反渗透、紫外线消毒、高级氧化等。
5. 设备配置本设计方案采用的设备配置如下： - 预处理设备：格栅、沉砂池、调节池； - 生物处理设备：活性污泥池、曝气系统、二沉池； - 深度处理设备：过滤装置、臭氧发生器； - 水体再生设备：反渗透装置、紫外线消毒器。
6. 可行性分析本设计方案的可行性分析包括经济可行性、技术可行性和环境可行性。
通过对各个方面的评估，该方案在综合性能和可持续性上均具备较高的可行性。
7. 结论本设计方案充分考虑了污水处理的效率、可持续性和环境友好性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
处置
(2) 多级好氧处理设备 目的是转化NH3-N为硝态氮。其工艺和 单级好氧一样。 2. 缺氧-好氧和厌氧-缺氧-好氧相组合的处理设备 这类设备不仅能有效去除COD，BOD5， 还能脱氮，厌氧-缺氧-好氧工艺还能除磷。 (1) 缺氧-好氧处理设备 污水 粗格栅 调节池 细格栅 接触 二沉池 消毒池 出水 氧化池 处置
(4) 使需要开挖的处理构筑物避开劣质地
基。 (5) 考虑分期施工和扩建的可能性，留有 适当的扩建余地。
方案比较 注
妥善安排管线
可调整各处理 构筑物的个数
意 事 项
设置计量设备
均匀配水
道路宽度
第四节 污水厂的高程设计
水头损失为两构筑物之间的水面高差。
如进水沟道和出水沟道之间的水位差大于整 个处理厂需要的总水头，则厂内就不需设置废水 提升泵站；反之，就必须设置泵站。
在调查研究的基础上，顺次解决下列各问题：
(1) 确定废水的处理要求； (2) 经过处理后的废水是循环使用、灌溉农田、 排入城市沟道，还是排放入天然水体； (3) 哪些废水就地(车间)解决，哪些废水集中处 理，哪些废水就地进行预处理后再集中处理，哪些 废水能同本厂生活污水一起处理。 在解决上述问题后，可研究各分散处理和集中 处理除磷处理设备
污水 格栅 调节池 沉砂池 厌氧池 缺氧池 好氧池
沉淀池 消毒 处置 排放
二、 工业废水的处理
在具体确定工厂的废水处理方案之前，先要调查 研究下列各点： (1) 本厂工业废水的特点，包括污染环境的是有毒 物、有机物，还是特殊物质(如油、酸、碱、悬浮物 等)，水量多少，变化如何； (2) 循环给水和压缩废水量的可能性； (3) 回收利用废水中的有用物质的方式方法； (4) 废水排入城市沟道的可能性； (5) 生活污水情况。
1 .140 2 /3 ( ) 0 .04 ( m ) 1 .85 10
三、组合式生活污水处理设备分类
1. 好氧处理设备
它可分成两类，一类主要是去除COD和BOD5， 第二类在去除COD和BOD5的同时，还要去除NH3-N。 (1) 单级好氧处理设备 污水 格栅 调节池 初沉池 接触 二沉池 消毒池 出水 氧化池 污泥池
数
有效尺寸/m
10 0.03 (m )2.5 10 0.03 (m ) 0.003 5 0.003 20 10 0.03 (m ) Ф20 0.003 2 10 0.03 (m ) 0.003 10 0.03 (m )3 90.003 9 10 0.03 (m ) Ф9 0.003 6 10 0.03 (4.5 m ) Ф9 0.003 10 0.03 (m )65 200.003
污水厂的高程布置就是确定各构筑物的高程。
1.某镇污水 处理厂平面布置 草图
污水流程如下：
污泥干化场的滤液回流到泵站(G)的进水井 同初次沉淀池的出水相混合。
这个厂各种处理构筑物个数和有效尺寸列于下表中：
处理构筑物的 名称 初次沉淀池(A) 生物滤池(B) 二次沉淀池(C) 一级消化池(D)
个 2 2 2 1
污水处理厂的设计
第一节 厂址选择
第二节 厂、站处理方法和流程的选择
第三节 污水厂的平面布置
第四节 污水厂的高程设计
污水处理厂的基本建设程序
设计院 规划 项目建议书 审批 批准 评审 评审 批准
工程可行性研究报告 初步设计 设计院 设计监理 扩大初步设计 施工图设计
施工监理
土建施工设备安装
调试运行
在调查研究的基础上，顺次解决下列各问题：
(1) 确定废水的处理要求； (2) 经过处理后的废水是循环使用、灌溉农田、 排入城市沟道，还是排放入天然水体； (3) 哪些废水就地(车间)解决，哪些废水集中处 理，哪些废水就地进行预处理后再集中处理，哪些 废水能同本厂生活污水一起处理。 在解决上述问题后，可研究各分散处理和集中 处理的方法和流程。
施工安装单位
第一节 厂 址 选 择
选择厂址或站址(在工厂、企业内，往往将污水处理 厂称为废水站)时，一般应考虑以下一些问题： （1） 厂址应选在地质条件较好的地方。地基较 好，承载力较大，地下水位较低，便于施工。 （2） 处理厂应尽量少占土地和不占良田。同 时，要考虑今后有适当的发展余地。 （3） 要考虑周围环境卫生条件。 （4） 处理厂应设在靠近电源的地方，并考虑 排水、排泥的方便。 （5） 处理厂应选择在不受洪水威胁的地方，否 则应考虑防洪措施。
第二节 厂、站处理方法和 流程的选择
厂站处理方法和流程的选择
• • • • • • 原废水水质 废水的处理程度 工程造价与运行费用 当地的自然条件 废水的水量及其动态变化 运行管理与施工
污水流量和水质特点
一个生活小区的污水流量及其水质变化 和一个城市相比要大得多，而流量和水质是 设计的基本依据。
高碑店污水处理厂工艺流程图
邯郸市东污水处理厂工艺流程图
二、 工业废水的处理
在具体确定工厂的废水处理方案之前，先要调查 研究下列各点： (1) 本厂工业废水的特点，包括污染环境的是有毒物、 有机物，还是特殊物质(如油、酸、碱、悬浮物等)，水量 多少，变化如何； (2) 循环给水和压缩废水量的可能性； (3) 回收利用废水中的有用物质的方式方法； (4) 废水排入城市沟道的可能性； (5) 生活污水情况。
1 .140 2 /3 ( ) 0 .04 ( m ) 1 .85 10
第三节 污水厂的平面布置
平面布置的原则
(1) 布置应紧凑，以减少处理厂占地面积 和连接管(沟道)的长度，并应考虑工作人员的 方便。 (2) 各处理构筑物之间的连接管(沟道)应尽 量避免立体交叉，并考虑施工、检修方便。 (3) 在高程布置上，充分利用地形，少用 水泵并力求挖填土方平衡。
0.10m
一、城镇污水厂的流程
按照处理效率，污水厂可以分为三级： 一级处理厂 沉淀法 化学混凝沉淀法 一级加强处理厂 生物处理法 化学生物絮凝处理
二级处理厂
生物处理法
一级污水处理厂
一级处理（沉淀法）
一级强化污水处理厂
一级强化处理（混凝沉淀法）
一级强化污水处理厂
一级强化处理（快速生化法）
二级生化污水处理厂
