单缝衍射光强的分布测量实验报告
竭诚为您提供优质文档/双击可除单缝衍射光强的分布测量实验报告篇一：衍射光强分布测量衍射光强分布测量***，物理学系摘要：本实验利用激光为光源研究激光经过单缝与单丝时的衍射光强度分布情况。
激光的高准直性符合夫琅和费远场条件，且高单色性保证测量时没有不同波长光的叠加影响。
光感应器方面使用光栅尺与电脑连接做0.02毫米/点的高精度自动扫描。
通过巴比涅原理迂回得到了没有直射光时单丝的衍射光强分布，完整验证了运用衍射光强分布来测量小微物体的长度的方法和可行性，并实际运用此法测量了铜丝和头发丝的直径。
关键词：衍射分布巴比涅原理单缝直径测量ThemeasurementoftheDistributionofLightDiffraction YixiongKeYiLin,DepartmentofphysicsAbstarct：Thisexperimentmadeuseoflaserasthelightsourcetoverif yaseriesofdiffractionpatternsof633nmlaserviadiffere ntsingleslitsandmonofilaments.Thecollimationfeature ofthelasermeetstheconditionofFraunhoferdiffraction, themonochromicfeatureoflaserprovideabetterexperimen talenvironmentthatthediffractionpatternwon`tbeinter ferebythelightofotherwavelength.weuselinearencorder connectedtopcviauLI(universalLaboratoryInterface)as thesensortoautomaticallyscanthediffractionpatternwi ththeratioof0.02mmperdot.weusebabinet’sprincipletogetthediffractionpatternofamonofilament p letelyverifiedthemethodandfeasibilityofmeasuringati nyobjectwithitsdiffractionpattern.Inaddition,wetryt omeasurethediameterofacopperwireandpeople’shairinthiswayKeywords:Diffractiondistributionbabinet`sprinciplesingleslitsmeasureDiameterofthewire1一、引言衍射是波遇到障碍物时便利直线传播的现象。
单缝衍射光强分布的测量实验报告
单缝衍射光强分布的测量实验报告物理实验报告5_测量单缝衍射的光强分布实验名称：测量单缝衍射的光强分布实验目的：a．观察单缝衍射现象及其特点；b．测量单缝衍射的光强分布；c．应用单缝衍射的规律计算单缝缝宽；实验仪器：导轨、激光电源、激光器、单缝二维调节架、小孔屏、一维光强测量装置、WJH型数字式检流计。
实验原理和方法：光在传播过程中遇到障碍物时将绕过障碍物，改变光的直线传播，称为光的衍射。
当障碍物的大小与光的波长大得不多时，如狭缝、小孔、小圆屏、毛发、细针、金属丝等，就能观察到明显的光的衍射现象，亦即光线偏离直线路程的现象。
光的衍射分为夫琅和费衍射与费涅耳衍射，亦称为远场衍射与近场衍射。
本实验只研究夫琅和费衍射。
理想的夫琅和费衍射，其入射光束和衍射光束均是平行光。
单缝的夫琅和费衍射光路图如下图所示。
a. 理论上可以证明只要满足以下条件，单缝衍射就处于夫琅和费衍射区域：a2a2或L 88L式中：a为狭缝宽度；L为狭缝与屏之间的距离；?为入射光的波长。
可以对L的取值范围进行估算：实验时，若取a?1?10m，入射光是He?Ne激光，?4其波长为632.80nm，a21.6cm?2cm，所以只要取L?20cm，就可满足夫琅和费衍射的远场条件。
但实验证明，取L?50cm，结果较为理想。
b. 根据惠更斯－费涅耳原理，可导出单缝衍射的相对光强分布规律：I?(sinu/u)2 I0式中：u?(?asin?)/?暗纹条件：由上式知，暗条纹即I?0出现在u?(?asin?)/，??2?，?即暗纹条件为asin??k?，k??1，k??2，?明纹条件：求I为极值的各处，即可得出明纹条件。
令d(sin2u/u2)?0 du推得u?tanu此为超越函数，同图解法求得：u?0，?1.43?，?2.46?，?3.47?，?即asin??0，?1.43?，?2.46?，?3.47?，?可见，用菲涅耳波带法求出的明纹条件asin??(2k?1)?/2，k?1，2，3，?只是近似准确的。
单缝衍射光强的分布测量实验报告
单缝衍射光强的分布测量实验报告实验名称：单缝衍射光强的分布测量实验目的：1. 了解单缝衍射现象及其规律；2. 掌握测量单缝衍射光强的方法和步骤。
实验器材：1. 单缝光源2. 单缝衍射装置3. 光电探测器4. 数字多道分析器5. 电脑与连接线6. 实验支架7. 高精度尺子实验原理：当光传播到单缝上时，由于光的波动性，出现了衍射现象。
在单缝前方远离缝的一定距离处，出现一系列亮暗的条纹，即衍射图样。
衍射图样反映了波阵面在缝后的衍射情况，通过测量这些条纹的亮度，可以得到单缝衍射光强的分布。
实验步骤：1. 将实验装置搭建好，确保光路正常且稳定。
2. 将光电探测器放置在远离单缝的一定距离处，调整其位置使其刚好能接收到衍射光。
3. 将电脑与数字多道分析器连接。
4. 打开数据采集软件，设置好采集参数。
5. 开始采集数据，持续一段时间，确保得到足够多的数据点。
6. 关闭数据采集软件，保存数据并进行数据分析。
7. 根据采集到的数据绘制单缝衍射光强分布图。
实验结果分析：根据采集到的数据，可以得到每个位置上的光强数值。
通过绘制光强与位置的关系图，可以观察到一系列亮暗条纹的分布。
根据衍射理论可以推导出单缝衍射的光强分布公式：I(x) = (I_0 * sin(β)/β)^2 * (sin(α)/α)^2其中，I(x)为位置x处的光强，I_0为中央最大光强，β为sin(β) = (π* b * sin(α))/λ，b为单缝宽度，α为入射光与垂直方向的夹角，λ为入射光波长。
实验误差分析：1. 由于实验器材和环境的限制，实际测量中可能会存在一定的误差。
2. 光电探测器的位置调整可能不够精确，导致实际测量的位置与理论位置存在偏差。
3. 光源的稳定性对实验结果也有一定影响，光源的波动性会导致实际测量的数值偏差。
4. 数据采集时的误差也需要注意，包括噪声、干扰等。
实验结论：通过实验测量单缝衍射光强的分布，可以得到一系列亮暗条纹的分布情况。

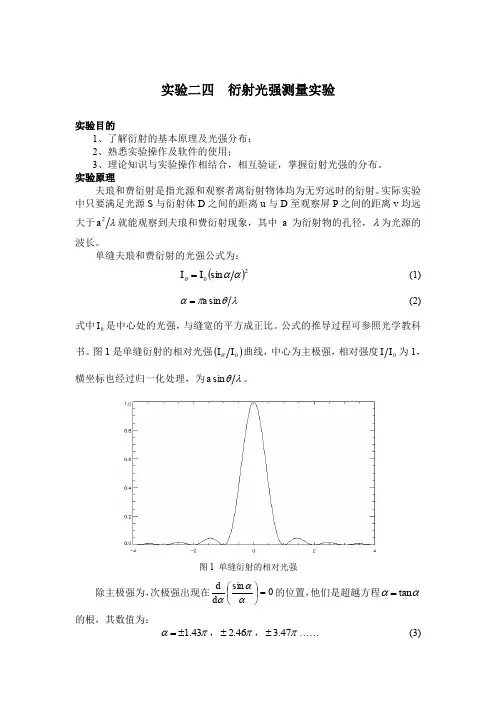

实验二四 衍射光强测量实验 实验报告 精品
实验二四 衍射光强测量实验实验目的1、了解衍射的基本原理及光强分布；2、熟悉实验操作及软件的使用；3、理论知识与实验操作相结合，相互验证，掌握衍射光强的分布。
实验原理夫琅和费衍射是指光源和观察者离衍射物体均为无穷远时的衍射。
实际实验中只要满足光源S 与衍射体D 之间的距离u 与D 至观察屏P 之间的距离v 均远大于λ2a 就能观察到夫琅和费衍射现象，其中a 为衍射物的孔径，λ为光源的波长。
单缝夫琅和费衍射的光强公式为：()20sin αθI I = (1)λθπαsin a = (2)式中0I 是中心处的光强，与缝宽的平方成正比。
公式的推导过程可参照光学教科书。
图1是单缝衍射的相对光强()0I I θ曲线，中心为主极强，相对强度0I I 为1，横坐标也经过归一化处理，为λθsin a 。
图1 单缝衍射的相对光强除主极强为，次极强出现在0sin =⎪⎭⎫ ⎝⎛αααd d 的位置，他们是超越方程ααtan =的根，其数值为： πα43.1±=，π46.2±，π47.3± (3)次极强的强度为：01%7.4I I =，02%7.1I I =，03%8.0I I = (4)由式(4)可知，次极强的强度较主极强弱得多，如考虑到倾斜因素，其实际强度较式(4)所得的数值还要小些。
实验装置实验系统由光源、衍射板组、接收单元、计算机、A/D 转换器、工作软件组成。
在本实验系统用光电转换器测量光强，用高精度的位移传感器——光栅尺测量位移，因而可定量的精确测出衍射光强的分布。
全部数据采集和处理由计算机控制，所得测量结果可与理论公式对比。
此系统还可用于测定其它光强分布的实验。
光源：氦氖激光器，波长632.8nm ，功率>1.5mW单缝：宽度连续可调0-2mm ，精度0.01mm ；高度14mm衍射板组：四个多缝2、3、4、5，缝宽0.03mm ，间隔0.06mm光学传感器：硅光电池测量范围：200mm测量精度：01.0±mm如图2所示单色光通过衍射元件（单缝、双缝、圆孔等）在X 轴方向产生图2 实验框图 衍射图形。
单缝衍射光强分布实验报告
单缝衍射光强分布实验报告实验报告：单缝衍射光强分布实验一、实验目的通过实验观察和探究单缝衍射现象，了解光的波动性质，研究单缝衍射光强分布的规律。
二、实验原理单缝衍射是指当光线通过一个狭缝时，由于光的波动性质，光波会发生衍射现象，即光线会向周围扩散。
根据夫琅禾费衍射公式，单缝衍射光强分布的规律可以通过以下两个公式推导得出：1.衍射公式：θ=mλ/b其中，θ为衍射角，m为条纹的级次（m=0,±1,±2,...），λ为波长，b为狭缝宽度。
2. 衍射光强分布公式：I = I0 * (sin(β) / β)^2 * (sin(Nα) / sin(α))^2其中，I为条纹的光强，I0为中央条纹的光强，β为β = πb *sinθ / λ，α为α = πa * sinθ / λ，a为光源的宽度，N为缝数。
三、实验步骤1.将光源与被研究的缝隙间隔一定距离，并确保光源垂直照射缝隙。
2.使用光屏接收衍射光，并根据需要调整光屏距离缝隙的距离，以便更好地观察衍射条纹。
3.用CCD相机拍摄光屏上的衍射条纹，通过图像处理软件量化光强，得到光强分布曲线。
4.调整狭缝的宽度，观察并记录不同宽度下的光强分布情况。
5.重复实验多次，取平均值以减小误差。
四、实验结果与分析通过实验观察到的结果，我们可以得到以下结论：1.光强分布呈现明暗相间的条纹状，其中最中央的一条条纹最亮，两侧的条纹逐渐减弱。
2.随着波长λ的增大，条纹间距减小，光强分布也发生变化。
3.随着缝宽b的增大，条纹变得更为集中，光强分布呈现更明显的周期性变化。
4.当缝数N增加时，条纹的光强分布曲线会发生明显的变化，呈现出更多的衍射条纹。
五、实验注意事项1.实验过程中需要保证光源的稳定性，尽量避免光强波动引起的误差。
2.调整光屏与缝隙距离时，需注意确保垂直照射，并尽可能保持一定的距离以获得更清晰的图像。
3.使用CCD相机拍摄图像时，应注意调整曝光时间和对比度以获得最佳的图像质量。
单缝衍射的光强分布实验报告
#### 一、实验目的1. 理解单缝衍射现象及其光强分布规律。
2. 通过实验验证单缝衍射的光强分布公式。
3. 掌握使用光学仪器进行单缝衍射实验的方法。
#### 二、实验原理单缝衍射是光波通过狭缝后，在屏幕上形成明暗相间的衍射条纹现象。
根据夫琅禾费衍射理论，单缝衍射的光强分布可以由以下公式描述：\[ I(\theta) = I_0 \left( \frac{\sin\left(\frac{\pi a\sin\theta}{\lambda}\right)}{\frac{\pi a \sin\theta}{\lambda}} \right)^2 \]其中，\( I(\theta) \) 是与光轴成 \( \theta \) 角度的光强，\( I_0 \) 是中心亮条纹的光强，\( a \) 是狭缝宽度，\( \lambda \) 是入射光的波长。
#### 三、实验仪器1. 激光器2. 单缝狭缝板3. 光学导轨4. 屏幕板5. 光电传感器6. 数据采集系统7. 计算机软件#### 四、实验步骤1. 将激光器、单缝狭缝板、光学导轨、屏幕板和光电传感器依次安装在光学导轨上。
2. 调节激光器，使其发出的激光束垂直照射到单缝狭缝板上。
3. 将光电传感器放置在屏幕板上，确保其与屏幕板平行。
4. 打开数据采集系统，记录光电传感器接收到的光强数据。
5. 调节单缝狭缝板的宽度，重复步骤4，记录不同缝宽下的光强数据。
6. 改变光电传感器与屏幕板之间的距离，重复步骤4和5，记录不同距离下的光强数据。
7. 根据记录的数据，绘制光强分布曲线，并与理论公式进行比较。
#### 五、实验结果与分析1. 实验结果表明，随着缝宽的减小，衍射条纹的宽度增加，主极大值的光强降低。
2. 实验结果与理论公式基本吻合，说明单缝衍射的光强分布符合夫琅禾费衍射理论。
3. 通过实验验证了单缝衍射光强分布公式，加深了对单缝衍射现象的理解。
#### 六、实验总结本次实验成功观察到了单缝衍射现象，并验证了单缝衍射的光强分布规律。
单缝衍射光强分布实验报告(精编文档).doc
【最新整理，下载后即可编辑】单缝衍射光强分布【实验目的】1.定性观察单缝衍射现象和其特点。
2.学会用光电元件测量单缝衍射光强分布，并且绘制曲线。
【实验仪器】【实验原理】光波遇到障碍时，波前受到限制而进入障碍后方的阴影区，称为衍射。
衍射分为两类：一类是中场衍射，指光源与观察屏据衍射物为有限远时产生的衍射，称菲涅尔衍射；一类是远场衍射，指光源与接收屏距衍射物相当于无限远时所产生的衍射，叫夫琅禾费衍射，它就是平行光通过障碍的衍射。
夫琅禾费单缝衍射光强I =I 0(sin β)2β2;其中β=πa sin θλ；a 为缝宽，θ为衍射角，λ为入射光波长。
上图中θ为衍射角，a 为缝宽。
【实验内容】（一） 定性观察衍射现象1.按激光器、衍射板、接收器（屏）的顺序在光节学导轨上放置仪器，调节光路，保证等高共轴。
衍射板与接收器的间距不仪器名称 光学导轨 激光器 接收器 数字式检流计 衍射板 型号小于1m。
2.观察不同形状衍射物的衍射图样，记录其特点。
（二）测量单缝衍射光强分布曲线1.选择一个单缝，记录缝宽，测量-2到+2级条纹的光强分布。
要求至少测30个数据点。
2.测量缝到屏的距离L。
3.以sinθ为横坐标，I/I为纵坐标绘制曲线，在同一张图中绘出理论曲线，做比较。
【实验步骤】1.摆好实验仪器，布置光路如下图顺序为激光器—狭缝—接收器—数字检流计，其中狭缝与出光口的距离不大于10cm，狭缝与接收器的距离不小于1m。
2.调节激光器水平，即可拿一张纸片，对准接收器的中心，记下位置，然后打开激光器，沿导轨移动纸片，使激光器的光点一直打纸片所记位置，即光线打过来的高度要一致。
3.再调节各光学元件等高共轴，先粗调，即用眼睛观察，使得各个元件等高；再细调，用尺子量取它们的高度(狭缝的高度，激光器出光口的高度，接收器的中心)，调节升降旋钮使其等高，随后用一纸片，接到光源发出的光，以其上的光斑位置作为参照，依次移动到各个元件前，调节他们的左右(即调节接收器底座的平移螺杆，狭缝底座的平移螺杆)高低，使光线恰好垂直照到元件的中心。
单缝衍射的光强分布实验报告
单缝衍射的光强分布实验报告光学是研究光的传播、发射、吸收和干涉等现象的科学，而衍射则是光通过障碍物后产生的偏折现象。
单缝衍射实验是光学实验中的经典实验之一，通过实验可以观察到光在通过单缝时的衍射现象，进而研究光的传播规律和特性。
本实验旨在通过实验观察和数据分析，探究单缝衍射的光强分布规律，为光学理论提供实验依据。
实验装置及原理：本实验采用的实验装置主要包括，光源、单缝装置、准直透镜、光强测量仪等。
光源通过准直透镜后，射入单缝装置，经过单缝后形成衍射光斑，最后被光强测量仪测量光强分布。
单缝衍射的原理是，当光波通过单缝时，由于单缝的存在，光波会发生衍射现象，形成一系列干涉条纹，通过测量这些干涉条纹的光强分布，可以得到单缝衍射的光强分布规律。
实验步骤及数据处理：1. 调整光源和准直透镜，使光线垂直射入单缝装置；2. 通过光强测量仪，测量不同角度下的光强分布；3. 记录实验数据，绘制光强分布曲线；4. 根据实验数据，分析单缝衍射的光强分布规律。
实验结果及分析：通过实验数据处理和分析，我们得到了单缝衍射的光强分布曲线。
实验结果表明，单缝衍射的光强分布呈现出明显的周期性变化，且中央最亮，两侧逐渐减弱的规律。
这与衍射现象的理论预期相符合，进一步验证了光的波动性和衍射现象的存在。
结论：通过本实验，我们成功观察到了单缝衍射的光强分布规律，实验结果与理论预期相符合。
这为光学理论的研究提供了实验依据，也为光学应用提供了重要的参考。
同时，本实验也展示了光学实验的重要性和实验方法的重要性，为光学实验教学提供了有力支持。
总结：单缝衍射实验是光学实验中的重要实验之一，通过实验可以观察到光的波动性和衍射现象，为光学理论的研究和光学应用提供了重要的实验依据。
本实验通过实验观察和数据分析，成功得到了单缝衍射的光强分布规律，实验结果与理论预期相符合。
这为光学理论研究和实验教学提供了重要参考，也为光学应用提供了重要支持。
希望通过本实验的学习，可以更好地理解光学原理，提高实验技能，为光学领域的发展贡献自己的力量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
衍射光强分布的测量1008406006 物理师范陈开玉摘要：为了观察并验证单缝衍射和多缝衍射的图样以及它们的规律，本实验设计了基于水平光路的测量方法。
运用自动光强记录仪来对衍射现象进行比较函数化的观察。
实验观察到衍射条纹随着缝宽变窄而模糊和间距扩大，并且通过仪器对光强图样的位置定位和夫琅禾费光强的公式来计算单缝的缝宽。
该实验装置结构简单、调节方便、条纹移动清晰。
关键词：衍射自动光强记录仪单缝多缝一、引言光的衍射现象是光的波动性的重要表现，并在实际生活中有较多应用，如运用单缝衍射测量物体之间的微小间隔和位移，或者用于测量细微物体的尺寸等。
本实验要求通过观察、测量夫琅禾费衍射光强分布，加深对光的衍射现象的理解和掌握。
二、实验原理1,衍射的定义: 波遇到障碍物或小孔后通过散射继续传播的现象。
衍射现象是波的特有现象，一切波都会发生衍射现象,而光也是波的一种, 光在传播路径中，遇到不透明或透明的障碍物或者小孔（窄缝），绕过障碍物，产生偏离直线传播的现象称为光的衍射。
衍射时产生的明暗条纹或光环，叫衍射图样2,光的衍射分为夫琅禾费衍射和菲涅尔衍射, 夫琅禾费衍射是指光源和观察点距障碍物为无限远，即平行光的衍射;而菲涅尔衍射是指光源和观察点距障碍物为有限远的衍射.本实验研究的只是夫琅禾费衍射.实际实验中只要满足光源与衍射体之间的距离u,衍射体至观察屏之间的距离v都远大于就满足了夫琅禾费衍射的条件,其中a为衍射物的孔径,λ为光源的波长.3,单缝、单丝衍射原理：如上图所示，a为单缝宽度，缝和屏之间的距离为v，为衍射角，其在观察屏上的位置为x，x离屏幕中心o的距离为OX=，设光源波长为λ，则有单缝夫琅禾费衍射的光强公式为：式中是中心处的光强，与缝宽的平方成正比。
若将所成衍射图样的光强画成函数图象在坐标系中，则所成函数图象大致如下除主极强外，次极强出现在的位置，它们是超越方程的根，其数值为：对应的值为当角度很小时，满足，则OX可以近似为因而我们可以通过得出函数中次级强的峰值的横坐标只差来确定狭缝的宽度a 4，多缝衍射和干涉原理多缝衍射的示意图如上图，每条缝的宽度为a，两条缝的中心距离为d，其中的每个单缝的衍射光强强度都和之前的单缝衍射光强公式一致。
多缝衍射与单缝的最大区别在于缝之间存在着干涉，如上图所示，对相同的衍射角，相邻两缝之间的光程差为,如果缝的数目为N，则干涉引起的强度分布因子为：其中干涉因子的函数曲线为干涉因子曲线的特点是：1，主极强的位置与缝的数目N无关，只要即满足就能出现主极强。
此时,但2，次级强的数目为N-2，当时，，即出现强度为0的点，也就满足：式中在同一k之内共有N-1个零点，即有N-2个次级大。
同时上式也说明N越大，主极强的角宽度越小，峰越锐。
多缝衍射的强度受单缝衍射和多缝干涉共同影响，其强度公式为其中其函数图象就是单缝衍射函数图象和干涉因子的函数图象的合成，如下图三、实验仪器He-Ne激光器、衍射光强分布记录仪、衍射片（单缝，多缝，圆孔，圆屏），支柱若干主要实验仪器如下图摆放仪器的时候沿一条直线，要求激光的光点正好打在记录仪的横狭缝的正中心，再在中间放上和交换各种衍射片进行实验。
四、实验步骤1.在光导轨(1.2m)上正确安置好各实验装置，如上图5所示；打开激光器，用小孔屏(白屏，有5mm小孔)调整光路，使激光束与导轨平行。
2.开启检流计，预热5分钟；仔细检查激光器、单缝和一维光强测量装置(千分尺)的底座是否放稳，要求在测量过程中不能有任何晃动；使用一维光强测量装置时注意鼓轮单方向旋转的特性（避免回程误差）。
3.确保激光器的激光垂直照射单缝，将单缝调节到一合适的宽度；由于实验所用激光光束很细，故所得衍射图样是衍射光斑[light spot]（依据条件可配一准直系统，如倒置的望远镜，使物镜作为光入射口，将激光扩束成为宽径平行光束，即可产生衍射条纹）。
4.在硅光电池处，先用小孔屏进行观察，调节单缝倾斜度及左右位置，使衍射光斑水平，两边对称。
然后改变缝宽和间距，观察衍射光斑的变化规律。
五、实验数据及计算实验数据表格：探头位置探头坐标=量程=光强读数I相对值I/I070.6480.0980.01~19.99*E-7A 3.810.992187570.60.050.01~19.99*E-7A 3.80.98958333370.5500.01~19.99*E-7A 3.84170.501-0.0490.01~19.99*E-7A 3.770.98177083370.452-0.0980.01~19.99*E-7A 3.70.96354166770.401-0.1490.01~19.99*E-7A 3.640.94791666770.351-0.1990.01~19.99*E-7A 3.630.945312570.3-0.250.01~19.99*E-7A 3.570.929687570.251-0.2990.01~19.99*E-7A 3.540.92187570.2-0.350.01~19.99*E-7A 3.520.91666666770.15-0.40.01~19.99*E-7A 3.450.898437570.1-0.450.01~19.99*E-7A 3.360.87570.05-0.50.01~19.99*E-7A 3.310.86197916770-0.550.01~19.99*E-7A 3.210.835937569.952-0.5980.01~19.99*E-7A 3.120.812569.851-0.6990.01~19.99*E-7A 2.980.77604166769.801-0.7490.01~19.99*E-7A 2.880.7569.75-0.80.01~19.99*E-7A 2.840.73958333369.703-0.8470.01~19.99*E-7A 2.720.70833333369.651-0.8990.01~19.99*E-7A 2.650.69010416769.602-0.9480.01~19.99*E-7A 2.590.67447916769.439-1.1110.01~19.99*E-7A 2.280.5937569.361-1.1890.01~19.99*E-7A 2.160.562569.289-1.2610.01~19.99*E-7A 2.010.523437569.185-1.3650.01~19.99*E-7A 1.840.47916666769.083-1.4670.01~19.99*E-7A 1.680.437568.94-1.610.01~19.99*E-7A 1.390.36197916768.435-2.1150.001~1.999*E-7A0.7730.20130208368.335-2.2150.001~1.999*E-7A0.6780.176562567.91-2.640.001~1.999*E-7A0.4120.10729166767.772-2.7780.001~1.999*E-7A0.3680.09583333367.606-2.9440.001~1.999*E-7A0.3480.09062567.422-3.1280.001~1.999*E-7A0.360.0937567.368-3.1820.001~1.999*E-7A0.3840.167.191-3.3590.001~1.999*E-7A0.4080.1062566.806-3.7440.001~1.999*E-7A0.5370.1398437566.62-3.930.001~1.999*E-7A0.6110.15911458366.482-4.0680.001~1.999*E-7A0.6710.17473958366.042-4.5080.001~1.999*E-7A0.8320.21666666765.138-5.4120.001~1.999*E-7A 1.0560.27564.178-6.3720.001~1.999*E-7A 1.1510.29973958363.685-6.8650.001~1.999*E-7A0.9310.24244791763.309-7.2410.001~1.999*E-7A0.7350.1914062562.903-7.6470.001~1.999*E-7A0.6040.15729166762.474-8.0760.001~1.999*E-7A0.4710.1226562561.925-8.6250.001~1.999*E-7A0.310.08072916760.728-9.8220.001~1.999*E-7A0.1940.05052083360.022-10.5280.001~1.999*E-7A0.230.05989583359.838-10.7120.001~1.999*E-7A0.250.06510416759.573-10.9770.001~1.999*E-7A0.270.070312559.088-11.4620.001~1.999*E-7A0.280.07291666758.748-11.8020.001~1.999*E-7A0.2580.067187558.066-12.4840.001~1.999*E-7A0.2130.0554687557.302-13.2480.001~1.999*E-7A0.1960.051041667作图如下：由于衍射光强分布的对称性，我们只是测量了右半部分数据，做出如上图形，课根据对称性得出完全的衍射分布曲线。
