《电工与电子技术基础》期末考试试卷及答案2021—2022学年第一学期一、填空题（每小题3分，共30分）1、汽车电路主要由（）、（）和（）三大部分组成。
它包括（）、（）、（）、仪表装置、（）、辅助电器和（）等。
2、汽车供电系统包括（）、（）和（）等，其作用是对全车所有用电设备3、在汽车中，（）是主要电源，（）是辅助电源，它们（）联连接。
4、汽车上的蓄电池只在（）、（）和（）等情况下向用电设备供电。
5、汽车启动系统主要包括（）、（）和（）和启动保护装置等，其任务是（）。
6、汽车点火系统可分为（）点火系统、（）点火系统、和（）点火系统三个类型。
7、传统点火系统主要包括电源（）、（）、（）和（）、（）火花塞等。
8、电子点火系统主要由电源（）、（）、（）和火花寒等组成。
9、微机控制点火系统主要由电源、发动机上的各种传感器、（）、（）、（）和火花塞等组成。
10、配电装置包括（）、（）、（）、配电线束和（）等。
二、判断题（正确的打“J 错误的打“X”每小题2分共20分）1、点火系统的任务是在适当的时间并在相应的气缸中产生电火花，点燃气缸内的可燃混合气。
（）2、汽车电气线路中的导线分为低压导线和高压导线两类。
（）3、只要导体做切割磁感线运动或者线圈中的磁通发生变化，导体或线圈中就有感应电流。
（）4、切割磁感线的导体或磁通发生变化的线圈，其实就是一个电源。
（）5、楞次定律不能用来判定直导体中的感应电动势的方向。
（）6、自感电动势的方向也可结合楞次定律和右手螺旋定则来确定。
（）7、因为涡流会产生损耗，所以涡流是有害的。
（）8、汽车点火线圈与变压器的类似之处是它们都利用了自感和互感。
（）9、无功功率其实就是无所作为的功，它是一种消耗电能的负功。
（）10、视在功率代表了交流电路消耗的功率。
（）三、选择题（每小题2分共20分）1、汽车上的电能由发电机和电两个直流电圆供，汽油发动机的供电电压普遍为（）VoA、12B、24C、36D、2202、普通晶闸管由（）层杂质半导体组成。
《电工电子技术》期末试卷及答案
《电工电子技术》期末考试卷专业年级姓名一、单项选择题(每题4分，共40分)1.任何一个有源二端线性网络的戴维南等效电路是( )A.一个理想电流源和一个电阻的并联电路B.一个理想电流源和一个理想电压源的并联电路C.一个理想电压源和一个理想电流源的串联电路D.一个理想电压源和一个电阻的串联电路2.图示电路中，所有输出功率的元件( )A.仅有恒压源B.仅有恒流源C.有恒压源和恒流源D.不能确定3.某电路元件中，按关联方向电流)i︒-=A，两端电压t9010t2314sin(2202u=V，则此314sin元件的无功功率Q为( )A.-4400WB.-2200varC.2200varD.4400W4.在负载为三角形连接的对称三相电路中，各线电流与相电流的关系是( )A.大小、相位都相等B.大小相等、线电流超前相应的相电流︒90C.线电流大小为相电流大小的3倍、线电流超前相应的相电流︒30D.线电流大小为相电流大小的3倍、线电流滞后相应的相电流︒305.在电路中用来对电气设备进行短路保护的电器是( )A.交流接触器B.热继电器C.中间继电器D.熔断器6.制造普通变压器铁心的磁性材料是( )A.碳钢B.硅钢片C.铝镍钴合金D.硬磁铁氧体7.通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为( )A.0.5A或2AB.1A或5AC.2A或10AD.3A或15A8.一台三相异步电动机的磁极对数p=2，电源频率为50Hz，电动机转速n=1440r/min，其转差率s为( )A.1%B.2%C.3%D.4%9.在共射极放大电路中，当其他参数不变只有负载电阻R L增大时，电压放大倍数将( )A.减少B.增大C.保持不变D.大小不变，符号改变10.在单管固定偏置共射极放大电路中，若测得三极管的静态管压降U CE近似等于电源电压U CC时，则该管工作状态为( )A.饱和B.截止C.放大D.不能确定二、图示对称三相电路中，R AB=R BC=R CA=100Ω，电源线电压为380V，求：(1)电压表和电流表的读数是多少?(2)三相负载消耗的功率P是多少?（20分）三、在R 、L 串联电路中，外加电压tV 314sin 2220u =，按关联方向电流i=A )45t 314sin(222︒-，求此电路的阻抗|Z|、电阻R 及电感L 。
《电工电子技术》期末考试试题(附标准答案)
第2页 共4页3、已知某元件）（Ω-=4j 10Z ，则可判断该元件为（ ）。
A 、电阻性 B 、电感性 C 、电容性 D 、不能确定4、热继电器在电动机接触控制起动电路中起（ ）作用。
A 、过载保护 B 、失压保护 C 、短路保护 D 、欠电压保护5、并联的负载越多，总电阻（ ），总电流（ ）。
A 、越大 越大 B 、越小 越小 C 、越大 越小 D 、越小 越大6、有一段16欧姆的导线，将它对折起来作为一条导线用，其电阻是（ ）。
A 、16欧 B 、8欧 C 、4欧 D 、32欧7、R 、L 、C 串联电路产生谐振的条件是（ ）。
A 、XL=XCB 、R=XL=XC C 、R=0D 、无关系8、用万用表检测某二极管时，发现其正、反电阻约等于1ΩK ,说明该二极管 ( ) 。
A 、已经击穿 B 、完好状态 C 、内部老化不通 D 、无法判断 9、变压器的变比与原、副边（ ）。
A 、电压成反比B 、电流成正比C 、匝数成反比D 、电压成正比 10、负载星形连接于电路中，线电流I L 与相电流I P 之间的关系是（ ） A 、I L =I P B 、I L =3I PC 、I L =3I PD 、I L =1/3I P1、耐压为180V 的电容器，能否用在180V 的正弦交流电上？三、简答题 （共 2题，每题 5 分，共 10 分）第3页 共6页 第 4页 共6页······························密···················封·····················线·······························2、试述晶体管的三种工作状态，以及每种工作状态所对应的偏置情况。
电工电子技术期末考试试题及答案

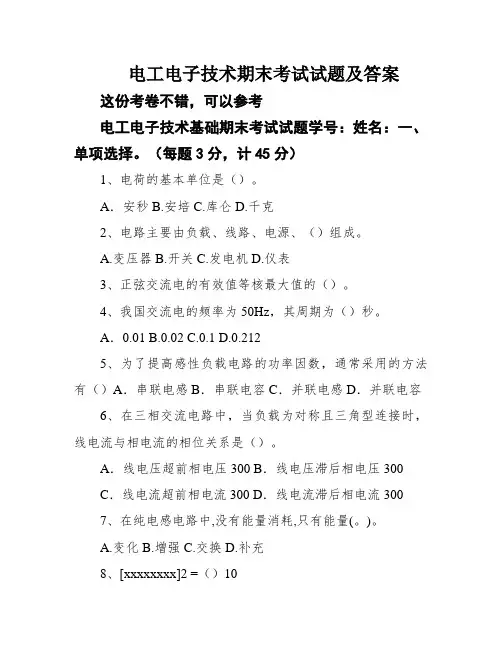

电工电子技术期末考试试题及答案这份考卷不错，可以参考电工电子技术基础期末考试试题学号：姓名：一、单项选择。
（每题3分，计45分）1、电荷的基本单位是（）。
A．安秒B.安培C.库仑D.千克2、电路主要由负载、线路、电源、（）组成。
A.变压器B.开关C.发电机D.仪表3、正弦交流电的有效值等核最大值的（）。
4、我国交流电的频率为50Hz，其周期为（）秒。
A．0.01 B.0.02 C.0.1 D.0.2125、为了提高感性负载电路的功率因数，通常采用的方法有（）A．串联电感B．串联电容C．并联电感D．并联电容6、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的相位关系是（）。
A．线电压超前相电压300 B．线电压滞后相电压300C．线电流超前相电流300 D．线电流滞后相电流3007、在纯电感电路中,没有能量消耗,只有能量(。
)。
A.变化B.增强C.交换D.补充8、[xxxxxxxx]2 =（）10A．128 B．156 C．256 D．512第1页9、使用二极管的（）可以交流电将变成直流电。
A．放大特征B．稳压特征C．单导游电性D．以上三种10、三极管作放大管时一般工作在（）。
A．放大区B．截止区C．饱和区D．反向击穿区11、单相变压器原、副边绕组的额定电压划分为U1N=220V，U1N=110V，当原绕组的额定电流为9A时，副绕组的额定电流为（）。
A．18A B．4.5A C．2.25A D．12A12、电器铭牌上标注的功率均是（）A.有功功率B.无功功率C.视在功率D.瞬时功率13、晶闸管具有（）PN结。
A．4个B．3个C．2个D．5个14、组合逻辑电路在电路结构上只包含（）。
A．各种门电路B．各种触发器C．反馈电路D．放大电路15、有三输入端的与非门当输出端状态为时，三个输入端状态应为(。
)A.000 B.111 C.010 D.100二、填空。
（每空1分，共20分）1、电源的状态首要有三种。
电工电子期末考试题及答案
电工电子期末考试题及答案一、选择题（每题2分，共20分）1. 在电路中，电流的单位是：A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 电阻串联时，总电阻值是各个电阻值的：A. 和B. 差C. 积D. 倒数之和答案：A3. 欧姆定律表达式为：A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A4. 电容的单位是：A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A5. 交流电的频率单位是：A. 赫兹（Hz）B. 伏特（V）C. 安培（A）D. 欧姆（Ω）答案：A6. 三相交流电中，星形连接的特点是：A. 线电压等于相电压B. 线电流等于相电流C. 线电流是相电流的根号3倍D. 线电压是相电压的根号3倍答案：D7. 半导体二极管的主要特性是：A. 单向导电性B. 双向导电性C. 可变电阻性D. 可变电容性答案：A8. 晶体管的放大作用是指：A. 电流放大B. 电压放大C. 电阻放大D. 电容放大答案：A9. 整流电路的作用是将：A. 交流电变为直流电B. 直流电变为交流电C. 高频信号变为低频信号D. 低频信号变为高频信号答案：A10. 变压器的工作原理是：A. 电磁感应B. 欧姆定律C. 基尔霍夫定律D. 法拉第定律答案：A二、填空题（每空2分，共20分）11. 一个完整的电路包括电源、________、________和电源。
答案：导线、用电器12. 串联电路中，电阻的总阻值等于各个电阻阻值的________。
答案：和13. 并联电路中，总电阻的倒数等于各个电阻倒数的________。
答案：和14. 电容器在交流电路中表现为________。
答案：容抗15. 电感器在交流电路中表现为________。
答案：感抗16. 三极管的三个主要极分别是发射极、基极和________。
答案：集电极17. 整流电路中，半波整流电路的输出波形是________。
2020—2021学年第二学期《电工与电子技术》期末考试题试卷及答案(选择题试卷五)

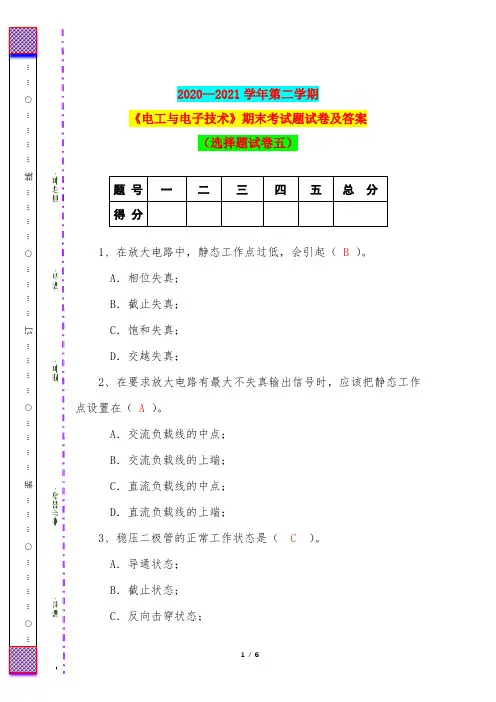

2020—2021学年第二学期 《电工与电子技术》期末考试题试卷及答案 （选择题试卷五） 题 号 一 二 三 四 五 总 分 得 分 1、在放大电路中，静态工作点过低，会引起（ B ）。
A ．相位失真； B ．截止失真； C ．饱和失真； D ．交越失真； 2、在要求放大电路有最大不失真输出信号时，应该把静态工作点设置在（ A ）。
A ．交流负载线的中点； B ．交流负载线的上端； C ．直流负载线的中点； D ．直流负载线的上端； 3、稳压二极管的正常工作状态是（ C ）。
A ．导通状态； B ．截止状态； C ．反向击穿状态； …○…………○………装…………○…………订…………○…………线…………○………… 院系： 专业班级： 学号： 姓名： 座位号：D．任意状态；4、用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1＝2V，V2＝6V，V3＝2.7V，由此可判断该晶体管的管型和三个管脚依次为（B）。
A．PNP管，CBE；B．NPN管，ECB；C．NPN管，CBE；D．PNP管，EBC；5、测得某电路板上晶体三极管3个电极对地的直流电位分别为V E＝3V，V B＝3.7V，V C＝3.3V，则该管工作在（B）。
A．放大区；B．饱和区；C．截止区；D．击穿区；6、用万用表R×1K的电阻挡检测某一个二极管时，发现其正、反电阻均约等于1KΩ,这说明该二极管是属于（D）。
A．短路状态；B．完好状态；C．极性搞错；D．断路状态；7、集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（C）。
A．U＋＝U－＝0，i＋＝i－；B．U＋＝U－＝0，i＋＝i－＝0；C．U＋＝U－，i＋＝i－＝0；D．U＋＝U－＝0，i＋≠i－；8、已知晶体管的输入信号为正弦波，下图所示输出电压波形产生的失真为（C）。
A．饱和失真；B．交越失真；C．截止失真；D．频率失真；9、在共集电极放大电路中，输出电压与输入电压的关系是（C）。
电工电子期末考试试题及答案
电工电子期末考试试题及答案电工基础》期末考试试题及答案一、填空题1.在直流电路中，电流和电压的大小和方向都不随时间变化。
2.在交流电路中，电流和电压的大小和方向都随时间做周期性变化，这样的电流、电压分别称为交变电流、交变电压，统称为交流电。
3.随时间按正弦规律变化的交流电称为正弦交流电。
4.交流电的电流或电压在变化过程中的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的瞬时值，分别用小写字母i和u表示。
5.在正弦交流电压的波形图坐标系中，横坐标表示时间，纵坐标表示电压瞬时值。
6.在正弦电路中，用小写字母如i、u等表示瞬时值，用大写字母如I、U等表示有效值。
7.交流电在单位时间内(1秒)完成周期性变化的次数叫做频率；完成一次周期性变化所用的时间叫做周期。
8.周期用字母T表示，单位是秒。
9.频率用字母f表示，单位是Hz。
10.1MHz=106Hz；1KHz=103Hz。
11.三相电源的三相绕组未端联接成一个公共端点叫做中性点，用字母N表示。
12.三相电源的三相绕组未端联接成一个公共端，从该点引出的导线叫做中性线，用黑色或白色表示。
13.三相电源的中线一般是接地的，所以中线又称地线。
三相电源三相绕组的首端引出的三根导线叫做相线。
14.三相四线制的相电压和线电压都是对称。
15.三相四线制的线电压是相电压的3倍，线电压的相位超前相应的相电压π/6.16.对称三相电动势有效值相等，频率相同，各相之间的相位差为2π/3.18.三相四线制中相线与相线之间的电压是线电压。
21.我国低压三相四线制供电系统中U线=380V，U相=220V。
22.三相电路中的三相负载可分为对称三相负载和不对称三相负载两种情况。
23.变压器的主要额定值有额定容量、初级额定电压、次级额定电压。
24.一单相电动机的铭牌标明：电压220V，电流3A，功率因数0.8，这台电动机的有功功率为660W，视在功率为825W。
28.照明电路的负载接法为不对称接法，必须要用三相四线制供电线路，中线绝不能省去。
电工电子技术期末考试试题库(附答案)
一、填空题一、电路如图1所示，U= 伏。
答案：5V二、电路如图2所示，当开关K 打开时，V A = V ，V B = V ，U AB = V ； 当开关K 闭合时，V A = V ，V B = V ，U AB = V 。
答案：当开关K 打开时，V A = 10 V ，V B = 0 V ，U AB = 10 V ； 当开关K 闭合时，V A = 10 V ，V B = 4 V ，U AB = 6 V 。
3、电路图3的电流I= 安，U A = 伏，U B = 伏；U C = 伏，U BC = 伏。
答案：I= 安，U A = 5 伏，U B = 2 伏；U C = 0 伏，U BC = 2 伏。
4、如图4所示电路，那么B 、C 间的等效电阻R BC = ，A 、C 间的等效电R AC = 假设在A 、C 间加10V 的电压时，那么图中电流I= A 。
答案：R BC = 4Ω，R AC = 10Ω，I= 1 A 。
五、如图5为一实际的电压源，假设将它转换为电流源，那么电流源的I S = A ，R 0= Ω。
答案：I S = 10 A ，R 0= Ω。
六、如图6所示图中，假设U=10V ，I=2A ，那么元件A 的功率P A = W ，此元件是 （吸收或输出）功率；元件B 的功率P B = W ，此元件是 （吸收或输出）功率。
答案：P A = 20 W ，此元件是 吸收 （吸收或输出）功率；元件B 的功率P B = -20 W ，此元件是 输出 （吸收或输出）功率。
7、如图7所示的电路中，已知I 1=0.01A ，I 2=0.3A ，那么I 3= A 答案：I 3= A 。
八、把一只110V 、9W 的指示灯接在380V 的电源上，应串联 欧的电阻，串接电阻的功率为 W 。
答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W 。
九、有只额定值别离为40Ω、10W 的电阻，其额定电流为 A ，额定电压为 V 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工电子技术基础》期末考试试卷
(闭卷)
9、基本门电路有与门、或门和非门。
10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。
11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。
12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。
13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。
正弦交流电的三要素是指最大值、角频率、初相位。
14、工频电流的频率f= 50 Hz。
15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。
16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，
I4 = 0.5 A，则I6 = 3.5 A。
17、半导体三极管是由发射极、基极、集电极三个电
极，发射结、集电结两个PN结构成。
18、三极管按其内部结构分为 NPN 和 PNP 两种类型。
19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性
较为复杂，可分为放大区外，还有截止区和饱和区。
20、二极管具有单相导电性特性。
二、单项选择题（每小题2分，共10分）
1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（ B ）。
20KΩ 20KΩ
A．5V B.10V C.15V D.30V
2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的
相位关系是（ D ）。
A. 线电压超前相电压300
B. 线电压滞后相电压300
C. 线电流超前相电流300
D. 线电流滞后相电流300
3、叠加定理可以用在线性电路中不能叠加的是（ C ）。
A、电压
B、电流
C、功率
D、电动势
4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。
R i s
A.变大
B. 变小
C.不变
D.不确定
5、如图所示电路，电路的电流I=（ A ）。
3Ω
6Ω3ΩI
A.2A
B. 1.5A
C.1A
D.0.5A
三、判断题（每小题2分，共10分）
1、逻辑变量的取值，1比0大。
（×）
2、无功功率就是没有用的功率。
（×）
3、二进制数的进位关系是逢二进一，所以1+1=10。
（√）
4、电容器具有隔直流、通交流的作用。
（√）
5、相电压就是相线与相线之间的电压。
（×）
四、已知E C=12V，R b1=3.5kΩ，R b2=60kΩ，R C=R L= 2kΩ，β=100，硅管，求
Q点。
（10分）
解：①画直流通路，标注电量参考方向。
②计算静态电流和电压
1
2
7.0
7.0
b
b
C
BQ R
R
E
I-
-
=A
μ
26
=
BQ
CQ
I
Iβ
=mA
6.2
=
L
CQ
C
CQ
C
CQ R
U
R
U
E
I-
-
=
+
15V
—
L
C L
C CQ C C CQ CEQ R R R R I R E U U ⋅+-==)(
V 4.3= 五、电路如图(a)，已知 U=10V 、I S =1A ，R 1=10Ω，R 2= R 3= 5Ω ，试用叠加原理求流过 R 2的电流 I 2和理想电流源 I S 两端的电压 U S 。
（15分）
解：
由图（b ）得 A 1A 5
510
322
=+=+='R R U I
V 5V 5122S
=⨯='='R I U 由图（c ）得 A 5.015
55S 3232
=⨯+=+=''I R R R I
V 5.2V 55.022S
=⨯='='R I U A 5.0A 5.0A 1 22
2=-=''-'=I I I 所以 V 5.72.5V 5V S S
S =+=''+'=U U U
六、用与非门设计一个举重裁判表决电路。
设举重比赛有3个裁判，一个主裁判和两个副裁判。
杠铃完全举上的裁决由每一个裁判按一下自己面前的按钮来
确定。
只有当两个或两个以上裁判判明成功，并且其中有一个为主裁判时，表明成功的灯才亮。
（15分）
解：设主裁判为变量A，副裁判分别为B和C；表示成功与否的灯为Y，根据逻辑要求列出真值表。
卡诺图
1
1 1
最简与或表达式：Y=AB+AC =AC
AB⋅
A
B A C
Y
&
&
&
A B C Y A B C Y
0 0 0
0 0 1
0 1 0
0 1 1
1 0 0
1 0 1
1 1 0
1 1 1
1
1
1
ABC
C
AB
C
B
A
m
m
m
Y+
+
=
+
+
=
7
6
5
AB
C
