ANSYS电磁兼容仿真软件
ANSYS SIwave 2023
ANSYS SIwave 2023概述ANSYS SIwave 2023是一款强大的电磁仿真软件，能够帮助工程师在电子系统设计过程中进行高频电磁分析。
通过SIwave，工程师可以评估信号完整性、功率完整性和电源完整性，以确保设计在各种应用场景下的稳定性和性能。
功能特点1. 高频电路仿真ANSYS SIwave 2023支持高频电路仿真，能够准确模拟电路元件、导线、PCB板和芯片等高频设备的工作情况。
通过电磁仿真分析，工程师可以预测信号完整性、干扰和噪声等因素对电子系统的影响，从而优化设计方案。
2. 电源完整性分析SIwave提供了强大的电源完整性分析功能，可以评估设计中电源系统的稳定性。
工程师可以通过模拟电源电流分布、噪声和电压降等参数，找出潜在的问题并采取相应的措施进行优化。
3. 信号完整性分析在高速电路中，信号完整性对系统的性能至关重要。
SIwave可以帮助工程师分析信号传输路径中的反射、串扰和时延等问题，提供精确的信号完整性分析结果。
通过优化信号传输路径，可以提高系统的稳定性和数据传输速率。
4. PCB 电磁兼容性分析对于复杂的PCB设计，电磁兼容性是一个重要的考虑因素。
SIwave可以对PCB中的电磁相互作用进行准确的建模和仿真，帮助工程师检测和解决潜在的干扰问题，提高系统的抗干扰能力。
5. PCB 热分析SIwave还支持热分析功能，可以模拟PCB中的热分布和热传导，帮助工程师预测和解决潜在的热问题。
通过优化散热设计，可以提高系统的可靠性和性能。
优势1. 高精度的模拟和仿真ANSYS SIwave 2023采用先进的数值计算和模拟技术，能够提供高精度的仿真结果。
工程师可以在设计的早期阶段就准确地评估电子系统的性能和稳定性，避免后期的设计调整和成本增加。
2. 综合的仿真分析SIwave集成了电磁仿真、信号完整性分析、电源完整性分析和热分析等多种功能，可以综合评估电子系统在不同方面的性能。
常用的高频电磁场仿真软件

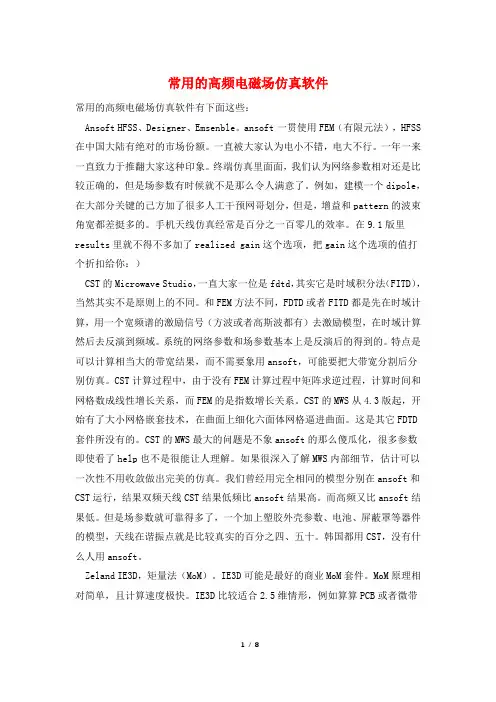

常用的高频电磁场仿真软件常用的高频电磁场仿真软件有下面这些：Ansoft HFSS、Designer、Emsenble。
ansoft一贯使用FEM（有限元法），HFSS 在中国大陆有绝对的市场份额。
一直被大家认为电小不错，电大不行。
一年一来一直致力于推翻大家这种印象。
终端仿真里面面，我们认为网络参数相对还是比较正确的，但是场参数有时候就不是那么令人满意了。
例如，建模一个dipole，在大部分关键的己方加了很多人工干预网哥划分，但是，增益和pattern的波束角宽都差挺多的。
手机天线仿真经常是百分之一百零几的效率。
在9.1版里results里就不得不多加了realized gain这个选项，把gain这个选项的值打个折扣给你：）CST的Microwave Studio，一直大家一位是fdtd，其实它是时域积分法（FITD），当然其实不是原则上的不同。
和FEM方法不同，FDTD或者FITD都是先在时域计算，用一个宽频谱的激励信号（方波或者高斯波都有）去激励模型，在时域计算然后去反演到频域。
系统的网络参数和场参数基本上是反演后的得到的。
特点是可以计算相当大的带宽结果，而不需要象用ansoft，可能要把大带宽分割后分别仿真。
CST计算过程中，由于没有FEM计算过程中矩阵求逆过程，计算时间和网格数成线性增长关系，而FEM的是指数增长关系。
CST的MWS从4.3版起，开始有了大小网格嵌套技术，在曲面上细化六面体网格逼进曲面。
这是其它FDTD 套件所没有的。
CST的MWS最大的问题是不象ansoft的那么傻瓜化，很多参数即使看了help也不是很能让人理解。
如果很深入了解MWS内部细节，估计可以一次性不用收敛做出完美的仿真。
我们曾经用完全相同的模型分别在ansoft和CST运行，结果双频天线CST结果低频比ansoft结果高。
而高频又比ansoft结果低。
但是场参数就可靠得多了，一个加上塑胶外壳参数、电池、屏蔽罩等器件的模型，天线在谐振点就是比较真实的百分之四、五十。
电磁软件介绍及应用
电磁软件介绍及应用电磁软件是一类用于模拟和分析电磁场行为的计算机程序。
它们基于电磁理论和数值计算方法，可以对电磁场的特性进行预测、优化设计和故障诊断。
电磁软件在电力系统、通信系统、雷达、天线设计、电磁兼容性和生物电磁学等领域得到广泛应用。
电磁软件通常可以模拟电磁场的分布、电场强度、磁场强度、电磁波传播特性等，并能提供电磁场所带来的各种物理量和参数。
以下是几种常见的电磁软件及其应用：1. Maxwell（有限元解算器）：Maxwell是ANSYS公司开发的有限元求解器，广泛应用于电磁场建模和分析。
它可以用于电机、变压器、感应加热、感应炉等电磁设备的电磁场分析和设计。
通过Maxwell，可以模拟电磁场分布、磁场力、饱和效应、电磁感应和损耗等。
2. CST Studio Suite：CST Studio Suite是德国CST公司开发的全波电磁场仿真软件，主要用于天线设计、微波电路仿真、高频电磁场分析等。
它基于时域有限差分（FDTD）和时域积分方程（TDA）等数值计算方法，可以模拟电磁波传播、反射、透射、散射等现象。
3. HFSS（高频结构仿真器）：HFSS是美国ANSYS公司开发的高频电磁场仿真软件，广泛应用于微波毫米波电路和天线设计。
它基于有限元方法，可以模拟电磁场传播、天线辐射、高频电路的S参数等，对于频率范围从几百兆赫兹到几太赫兹的高频应用非常适用。
4. FEKO：FEKO是南非公司Altair Engineering开发的电磁场仿真软件，可以用于雷达和天线设计、EMC/EMI分析、电波传播和电磁散射等领域。
FEKO基于复杂射线方法（CRM）和有限元方法（FEM），可以模拟电磁波的传播、散射、辐射和耦合等现象。
5. ADS（先进设计系统）：ADS是美国Keysight Technologies公司开发的一款集成电路设计软件，包括了高频电磁场仿真功能。
它可以用于射频集成电路（RFIC）和微波集成电路（MIC）的设计和仿真，对于高频器件的电磁场分析和性能优化非常有效。
ANSYS产品简介

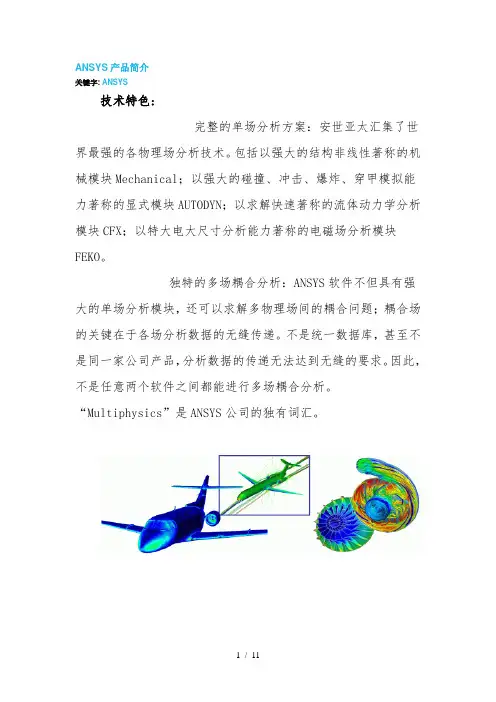

ANSYS产品简介关键字: ANSYS技术特色:完整的单场分析方案：安世亚太汇集了世界最强的各物理场分析技术。
包括以强大的结构非线性著称的机械模块Mechanical；以强大的碰撞、冲击、爆炸、穿甲模拟能力著称的显式模块AUTODYN；以求解快速著称的流体动力学分析模块CFX；以特大电大尺寸分析能力著称的电磁场分析模块FEKO。
独特的多场耦合分析：ANSYS软件不但具有强大的单场分析模块，还可以求解多物理场间的耦合问题；耦合场的关键在于各场分析数据的无缝传递。
不是统一数据库，甚至不是同一家公司产品，分析数据的传递无法达到无缝的要求。
因此，不是任意两个软件之间都能进行多场耦合分析。
“Multiphysics”是ANSYS公司的独有词汇。
高效的并行计算：并行计算使得超大规模计算的效率数十倍提高，对求解规模没有任何限制，计算时间可完全满足设计流程的要求。
ANSYS是当今世界唯一一家可以求解一亿自由度问题的CAE公司。
高质量/高可靠性：质量是ANSYS强大生命力的保证，我们的质量保证人员和开发人员的比例是1:1。
严格的质量管理使ANSYS在众多的CAE软件中率先通过了ISO9001质量认证体系，也是唯一一家通过ISO9001:2000版质量认证体系的CAE 软件。
先进的协同研发平台：PERA根据现代企业对研发环境的要求，在基于J2EE的基础层上，通过对流程、技术及数据三个子平台的集成，整合了研发相关的所有工具，形成一个基于网络的、分布式企业级协同研发平台。
该平台将设计模型管理、研发技术管理、研发流程管理、多学科优化、多物理场仿真、仿真数据管理及智力资产管理融于一身，并充分利用企业分布式硬件资源和网格计算资源，支持企业的任何研发活动。
产品体系:1. 机械分析解决方案结构非线性/动力学模块：Mechanical是ANSYS产品家族中的结构及热分析模块。
专注于结构分析技术的深入开发，注重旋转机械和复合材料分析能力。
HFSS场计算器使用指南
HFSS场计算器使用指南HFSS（High Frequency Structure Simulator）是由ANSYS公司开发的一款用于高频电磁场仿真和设计的软件。
它是目前业界领先的电磁仿真工具之一，广泛应用于微波、射频、天线和高速信号完整性等领域的设计和分析。
本文将介绍HFSS场计算器的使用指南，帮助初学者快速上手并进行有效的电磁场仿真。
一.HFSS简介1.HFSS是什么？HFSS是一款基于有限元方法（Finite Element Method，FEM）的电磁场仿真软件。
它可以对电磁场进行三维建模、仿真和分析，帮助设计师评估设计的性能、优化设计参数以及解决电磁兼容性（EMC）和信号完整性（SI）等问题。
2.HFSS的特点HFSS具有以下突出特点：-高精度：采用高精度的数值算法，精确计算微波和射频器件的电磁场分布；-广泛的功能：支持多种不同频段、不同结构和材料的仿真；-用户友好的图形用户界面（GUI）：直观的操作界面，易于学习和使用；-高效的求解器：采用高效的求解器，提供快速的仿真结果。
二.HFSS场计算器的使用指南1.创建新项目打开HFSS软件，点击"File"->"New"->"Project"，输入项目名称，并选择合适的单位系统（如米制系统）。
2.建立模型在"Project Manager"中右键点击"Models"，选择"Insert"->"Design"->"Model"，可以选择不同的模型创建方式，如导入CAD文件、手动创建等。
3.创建几何体选择"Modeler"，可以通过"Draw"工具栏创建几何体，如直线、矩形、圆形等。
也可以通过导入CAD文件创建几何体。
4.设置材料属性在"Modeler"中选择几何体，点击右键选择"Assign Material"，选择适合的材料属性，可以从材料库中选择，也可以自定义材料属性。
ANSYS电磁兼容仿真软件

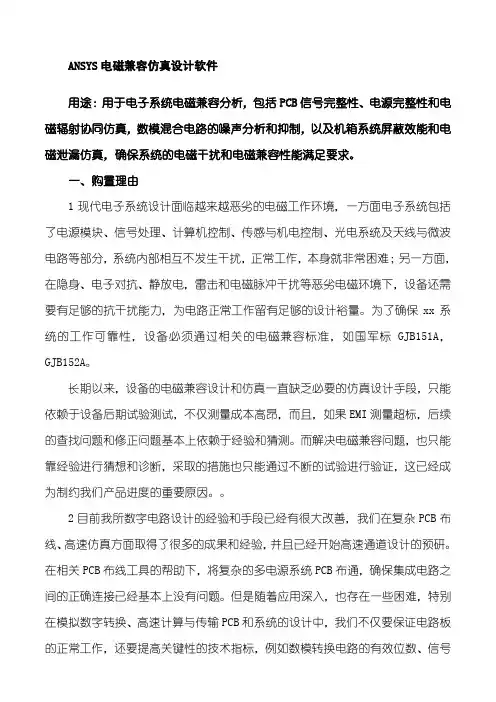

ANSYS电磁兼容仿真设计软件用途：用于电子系统电磁兼容分析，包括PCB信号完整性、电源完整性和电磁辐射协同仿真，数模混合电路的噪声分析和抑制，以及机箱系统屏蔽效能和电磁泄漏仿真，确保系统的电磁干扰和电磁兼容性能满足要求。
一、购置理由1现代电子系统设计面临越来越恶劣的电磁工作环境，一方面电子系统包括了电源模块、信号处理、计算机控制、传感与机电控制、光电系统及天线与微波电路等部分，系统内部相互不发生干扰，正常工作，本身就非常困难；另一方面，在隐身、电子对抗、静放电，雷击和电磁脉冲干扰等恶劣电磁环境下，设备还需要有足够的抗干扰能力，为电路正常工作留有足够的设计裕量。
为了确保xx系统的工作可靠性，设备必须通过相关的电磁兼容标准，如国军标GJB151A，GJB152A。
长期以来，设备的电磁兼容设计和仿真一直缺乏必要的仿真设计手段，只能依赖于设备后期试验测试，不仅测量成本高昂，而且，如果EMI测量超标，后续的查找问题和修正问题基本上依赖于经验和猜测。
而解决电磁兼容问题，也只能靠经验进行猜想和诊断，采取的措施也只能通过不断的试验进行验证，这已经成为制约我们产品进度的重要原因。
2目前我所数字电路设计的经验和手段已经有很大改善，我们在复杂PCB布线、高速仿真方面取得了很多的成果和经验，并且已经开始高速通道设计的预研。
在相关PCB布线工具的帮助下，将复杂的多电源系统PCB布通，确保集成电路之间的正确连接已经基本上没有问题。
但是随着应用深入，也存在一些困难，特别在模拟数字转换、高速计算与传输PCB和系统的设计中，我们不仅要保证电路板的正常工作，还要提高关键性的技术指标，例如数模转换电路的有效位数、信号传输系统的速率和误码率等，此外，还要满足整个卫星电子系统的电磁兼容/电磁干扰要求，为此，我们迫切需要建立的仿真功能包括：●? 高速通道中，连接器，电缆等三维全波精确和建模仿真，这些结构的寄生效应对于信号的传输性能有至关重要的影响；●? 有效的PCB电源完整性分析工具，对PCB上的电源、地等直流网络的信号质量进行仿真●? 为提高仿真精度，需要SPICE模型，IBIS模型和S参数模型的混合仿真●? 需要同时进行时域和频域仿真和设计，观察时域的眼图、误码率，调整预加重和均衡电路的频域参数，使得信号通道的物理特性与集成电路和收/发预加重、均衡等相配合，达到系统性能的最优●? 有效的PCB的辐射控制与仿真手段，确保系统EMI性能达标。
ANSYS HFSS
ANSYS HFSSANSYS HFSS 高频电磁场仿真分析技术ANSYS HFSS 全波三维电磁场仿真器，能求解从直流附近到光波段所有频段。
特别在微波设备设计中，ANSYS HFSS 作为行业标准设计工具而被广泛使用。
一般地，为了熟练掌握电磁场仿真工具，需要学习艰深的电磁场知识。
ANSYS HFSS 具备了直观友好的用户界面、确保求解精确的全自动自适应网格剖分技术，以及对复杂形状实现稳定分析的求解器，使得初学者能够与资深使用者一样，方便简单地得到精确的分析结果。
如果想针对某一系列问题进行电磁场领域的分析，ANSYS HFSS 能够满足您所有的需求。
功能特色ANSYS HFSS是行业标准的电磁仿真工具，特别针对射频、微波以及信号完整性设计领域，是分析任何基于电磁场、电流或电压工作的物理结构的绝佳工具。
作为基于频域有限元技术的三维全波电磁场求解器，HFSS可提取散射参数，显示三维电磁场图，生成远场辐射方向图，以及提供ANSYS的全波SPICE模型，该模型可用在ANSYS Designer和其他信号完整性分析工具中。
射频与微波长久以来，HFSS一直被射频和微波工程师用来设计通信系统，雷达系统，卫星，智能手机和平板设备中的高频组件。
该技术实现了很高的仿真精度，解决了多方面的射频和微波工程中的挑战性问题，而这些都大大受益于自动网格剖分功能。
最终的结果是实现了最高的求解精度和最佳的求解时间。
信号完整性使用HFSS，工程师可以轻松地设计并评估连接器，传输线及印刷电路板（PCB）上的过孔，计算服务器及存储设备中使用的高速元件，多媒体电脑，娱乐系统和电信系统中的信号完整性和电磁干扰性能。
千秋各地工程师团队几乎都在利用ANSYS的工具给他们的设计带来竞争优势。
按需求解如果用户不熟悉在HFSS中的三维建模，创建一个完整且可求解的三维模型将非常复杂而又费时：该过程包括设置源位置或激励方式，定义求解空间及边界，以及求解频率扫描范围等。
ANSYS仿真软件在舰船系统级电磁兼容设计中的应用
硬件
高性能工作站 HP Z820
（
7
© 2017 ANSYS, Inc.
July 31, 2017
ANSYS UGM 2017
后续建设规划
场-路协同仿真
I
• Designer RF +HFSS
V
8
© 2017 ANSYS, Inc.
July 31, 2017
ANSYS UGM 2017
后续建设规划
目录
• 舰船系统级电磁兼容的设计挑战 • 现有设计仿真平台与后续规划 • 设计案例分享---船桅杆天线干扰仿真
6
© 2017 ANSYS, Inc.
July 31, 2017
ANSYS UGM 2017
现有设计仿真平台
ANSYS
软件 HFSS
HFSS-IE HPC(128core)
前后处理 Optimetrics 其他
3
© 2017 ANSYS, Inc.
July 31, 2017
ANSYS UGM 2017
舰船平台上的恶劣电磁环境
本舰辐射源众多
－ 通信 － 雷达 － 电子对抗 － 气象导航
海上电磁环境复杂
－ 雷电
－ 敌方敌方电子 对抗装备
－ 敌方强电磁 脉冲武器
－ 噪声、杂波 环境
4
© 2017 ANSYS, Inc.
➢ 考虑不同天线本身的设计以及 天线与天线之间的耦合干扰；
12
© 2017 ANSYS, Inc.
July 31, 2017
ANSYS UGM 2017
天线1仿真模型及结果
反射系数
输入阻抗
2D辐射图
13
© 2017 ANSYS, Inc.
