通风参考标准[详]
通风与空调工程施工质量验收规范GB50243-2002
１总则１．0．1为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。
说明：１.0.１本条文阐明了制定本规范的目的。
１．0．2本规范适用于建筑工程通风与空调工程施工质量的验收。
说明：１.0.２本条文明确了本规范适用的对象。
１．0．3本规范应与现行国家标准《建筑工程施工质量验收统一标准》ＧＢ５０３００－２００１配套使用。
说明：１.0.３本条文说明了本规范与《建筑工程施工质量验收统一标准》GB 50300—2001隶属关系，强调了在进行通风与空调工程施工质量验收时，还应执行上述标准的规定。
１．0．4通风与空调工程施工中彩的工程技术文件、承包合同文件对施工质量的要求不得低于本规范的规定。
１．0．5通风与空调工程施工质量的验收除应执行本规范的规定外，尚应符合国家现行有关标准规范的规定说明：１.0.５通风与空调工程施工质量的验收，涉及较多的工程技术和设备，本规范不可能包括全部的内容。
为满足和完善工程的验收标准，规定除应执行本规范的规定外，尚应符合现行国家有关标准、规范的规定。
２术语2．0．1风管air duct采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。
2．0．2风道air channel采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。
2．0．3 通风工程ventilation works送风、排风、除尘、气力输送以及防、排烟系统工程的统称。
2．0．4 空调工程air conditioning works空气调节、空气净化与洁净室空调系统的总称。
2．0．5 风管配件duct fittings风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。
2．0．6 风管部件duct accessory通风、空调风管系统中的各类风口、阀门、排气罩、风帽、检查门和测定孔等。
2．0．7 咬口seam金属薄板边缘弯曲成一定形状，用于相互固定连接的构造。
2．0．8 漏风量air leakage rate风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。
《通风与空调工程施工质量验收标准》GB50243-
《通风与空调工程施工质量验收标准》GB50243-通风与空调工程施工质量验收标准（GB）1. 引言本文档旨在规范通风与空调工程的施工质量验收标准，确保工程质量和安全性达到国家标准要求。
2. 施工质量验收范围本标准适用于通风与空调工程的施工质量验收，包括工程设计、设备安装、工程材料、施工工艺等方面。
3. 施工质量验收要求3.1 设计要求- 设计方案应符合相关国家标准和规范要求；- 设计文件应完整，包含详细的工程参数和施工图纸。
3.2 设备安装要求- 安装设备应按照设计方案进行，确保安装位置合理、紧固可靠；- 设备安装应符合相关标准和规范，确保设备正常运行。
3.3 工程材料要求- 使用的材料应符合国家相关标准，具有合格的质量证明文件；- 材料应存放在规定的环境中，防止损坏和污染。
3.4 施工工艺要求- 施工工艺应符合设计要求，确保工程质量；- 施工过程中应注意安全，防止事故发生。
4. 施工质量验收方法4.1 设计文件审查对设计文件进行审查，确保符合国家标准和规范要求。
4.2 设备安装验收对设备进行安装验收，检查设备安装位置和连接是否合理，功能是否正常。
4.3 工程材料验收检查工程材料的合格证明文件，确保材料符合要求，没有损坏和污染。
4.4 施工工艺验收对施工工艺进行验收，确保工程施工符合要求，工程质量达到标准。
5. 施工质量验收标准本标准以国家相关标准和规范为依据，对施工质量做出了详细的要求和评定标准。
6. 结论通风与空调工程的施工质量验收标准是确保工程质量和安全性的重要依据，施工单位和验收单位应严格按照标准执行，提高通风与空调工程质量。
施工现场通风与空气质量的规范要求
施工现场通风与空气质量的规范要求施工现场是各类建筑施工活动进行的场所，通风与空气质量的规范要求对于工人的健康和安全至关重要。
本文将详细介绍施工现场通风和空气质量的相关规范要求。
一、施工现场通风的规范要求1. 确保通风设备的有效性施工现场应配置适当的通风设备，如风机、排气扇等，并定期检查和维护这些设备的工作状态。
通风设备应具备足够的风量和压力，以及稳定的运行。
2. 协调室内外空气流动施工现场通风应保证室内外空气的流通，防止污染物滞留，特别是有害气体。
需要合理设置进风口、出风口，使新鲜空气能够迅速进入，而污浊空气能够及时排出。
3. 控制施工现场气流方向为了保证工人的安全和施工质量，施工现场通风要控制气流的方向。
通风设备的设置要根据施工场地的具体情况来安排，以确保气流能够顺利流通，并将污染物排到室外。
二、施工现场空气质量的规范要求1. 控制有害气体排放施工现场通常伴随着各种有害气体的排放，如甲醛、苯等。
应采取有效的措施，如使用无污染材料、加强通风、使用空气净化设备等，以减少有害气体的产生和排放。
2. 合理使用化学物品施工现场常使用各类化学物品，这些物品的挥发性和毒性可能对工人的健康造成危害。
应做好储存、使用和处理这些化学物品的工作，并加强对工人的防护措施。
3. 控制扬尘施工现场常出现扬尘现象，特别是在土方作业、砂石料搬运等环节。
应使用湿法施工、喷雾降尘等方法来控制扬尘，并使用防护设施，如口罩等，保护工人免受扬尘的危害。
4. 检测空气质量施工现场应定期进行空气质量检测，确保空气中有害物质的含量不超过相关的安全标准。
检测结果应及时报告工人，并采取必要的防护措施。
5. 提供良好的生活环境施工现场不仅要求保证室内的空气质量，还需要提供良好的生活环境。
例如，要保证宿舍的通风和照明条件良好，提供干净的食品和饮用水，以保障工人的身体健康和生活舒适。
总结：施工现场通风与空气质量的规范要求对于保护工人的健康和安全非常重要。
空调通风管道设计规范要求详解
空调通风管道设计规范要求详解在空调通风系统设计中，通风管道的设计规范要求十分重要。
合理的空调通风管道设计可以保证室内空气质量和舒适度，提高空调系统的能效和工作效率。
本文将详细解析空调通风管道设计规范要求的相关内容，以帮助读者更好地理解和应用这些规范。
【1】管道材料的选择空调通风管道的材料应根据使用环境的特点和要求进行选择。
通常采用的材料包括镀锌钢板、不锈钢板、铝合金板等。
管道内壁应具有一定的光滑度，以减少气流的阻力，并能防止灰尘和污物的附着。
【2】管道尺寸的确定空调通风管道的尺寸设计应根据实际需求和相关规范进行确定。
通常根据风量、风速、管道长度等参数进行计算。
在确定管道尺寸时，还需考虑通风管道与其他设备或构件的连接，确保连接紧密、密封可靠。
【3】管道布局的合理性空调通风管道的布局应考虑到通风系统的整体性能和工作效率。
通风管道应尽量简短，减少转角和分支，以减小阻力损失。
并且，在管道系统中应合理设置不同类型的支、吊架，保证管道的稳定和安全。
【4】管道的隔声与减振设计空调通风管道的隔声与减振设计对保证室内声环境质量至关重要。
通风管道应具有良好的隔音性能，减少噪音对周围环境和居住者的影响。
同时，管道系统应采取适当的减振措施，降低震动和共振。
【5】管道的风阻、泄漏与清洁空调通风管道的风阻损失应在合理范围内，并且应保持良好的气密性。
通过合理设置加压测试和漏风检测，及时发现并修复管道泄漏问题。
此外，定期进行管道清洁和消毒，保证通风系统的卫生和安全。
【6】通风支、吊架与附件的确定通风支、吊架和附件的选用应符合相关标准和规范。
通风支架应能承受管道自重和外部负荷，并保持稳定性。
附件如弯头、三通、法兰、密封件等，应符合通风系统的需要，确保安装牢固、连接可靠。
【7】管道的检测与验收在通风管道系统安装完成后，应进行全面的检测和验收。
检测内容包括管道的风阻测试、泄漏测试、声学性能测试等。
验收合格后，方可正式投入使用，并及时进行管道的维护保养和定期检查。
实验室通风设计规范标准[详]
![实验室通风设计规范标准[详]](https://img.taocdn.com/s3/m/37d69c5fbb68a98271fefa85.png)
实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。
通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。
通风参考标准

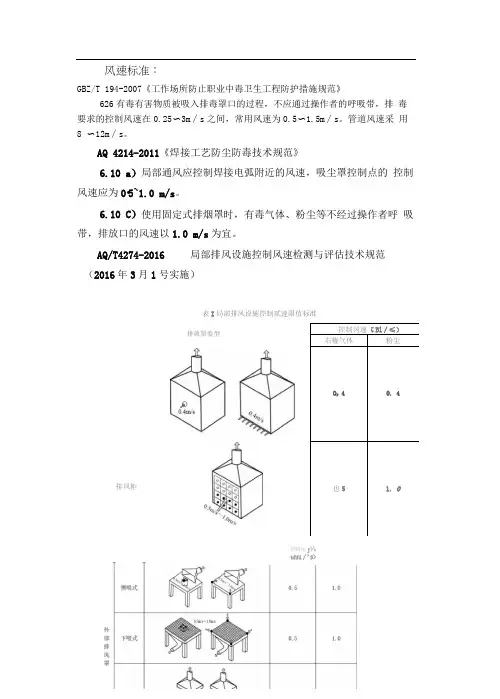

风速标准：GBZ/T 194-2007《工作场所防止职业中毒卫生工程防护措施规范》626有毒有害物质被吸入排毒罩口的过程，不应通过操作者的呼吸带，排毒要求的控制风速在0.25〜3m∕s之间，常用风速为0.5〜1.5m∕s。
管道风速采用8 〜12m∕s。
AQ 4214-2011《焊接工艺防尘防毒技术规范》6.10 a）局部通风应控制焊接电弧附近的风速，吸尘罩控制点的控制风速应为0∙5~1.0 m/s。
6.10 C）使用固定式排烟罩时，有毒气体、粉尘等不经过操作者呼吸带，排放口的风速以1.0 m/s为宜。
AQ/T4274-2016 局部排风设施控制风速检测与评估技术规范（2016年3月1号实施）表I局部排风设施控制贰速限值标准排凤柜排就罩娄型控制冈速ζBl∕≤）右権气休粉尘OJ40. 4也5 1. 0控制风j⅛tffi∕'S>2m左■o右D 5me θ号 1790. T 52SIS2S仇5SX(πι√s⅝左◎右J o.5m<÷——' 上0.5In<⅛——前 0 5m÷⅛ -------怕严工艺住产T-艺有育約的容称 无甲練戍箔、已 Ift戍βs 和甲烷小型朗品的电澤m 优质焯乗金 ≡M<t⅛0ι5^-0t 7排风柜的控制风速O L 7—1. 0AQ4211-2010家具制造业手动喷漆房通风排毒设施技术规程AkJ XHXX —XX>ζKψ■后图5水平捕捉面凤速检测点位置示意图φ 下Se 垂直捕捉面凤速检测点垃置示意图7.3捕捉面凤速一般使用热线式凤速仪进行检测*应在不存在作业对做物或者作业设备〔固定台等｝的 状态下检测捕■捉面风速d7.4捕捉面上各检测点的凤速至少检测三次，取其篦术平均直作为该检测点的平均凤速；各检测点平均 凤速的算术平均直作为该捕捉面的捕捉面凤速匕7.5捕捉面凤速宜在(UdUm⅛范围之间+且枉一捕捉面凤速检测点的平均凤速应3CL2m⅛.工业通风第四版 36页二*会屛电・Λ.⅛ffl 和靜解油療无甲 肚戍ft 的棵O r 5-0,用鳶的工饪 门】不必加蒲的<2)SflJa 的府特殊有喜勒 的工胖〔如放财性⅛¾>-,⅛MJt⅛⅛⅛网“槌呂粉Ifr 村料的⅛Λ⅛ed) UiaiBβ>i⅛j ⅛*∏*ftΛ 栽壽FXSUt 电) ¾M ∣!4M j ⅛O r S-Oi 7m s*≡o, eJLrr*U UL 低于 0.01ττψ∕L低于 O J ClrT 1R ∕L4时用«1和其怅不含忖的童Ala$T 7 α, 3—O t β尤养帮直 懐于 α.0Iπv ∕Lfftpa.ClniH/L ⅝ * * ∕,∣j! VĦ a⅞⅛r w ^2»Hβ⅛κ⅛ 不含整的令舄 合金煤油、白节購、 松节油汞绥气⅛⅛≡i (.i t⅛ 和粉尘⅛Λ^.i⅛分・ 产 W<M*⅛3⅛(^ ⅛Λ1⅛5M⅛Γ^700V<⅛⅛*<w⅛⅛*蠢低JM<i>Λi⅛ C2iaw⅛⅛ <3>⅛j⅛fti⅛1址甘输慕气»«?«和港H!r 0-l.5ft⅛fti⅛⅛⅛Jt 1IonI λ/Jti 3 敢 F 4ιut∕m l Et F 吐于 l∏⅞∕ιπ,称■和并装粉尘⅛⅛⅛9E tita⅛∕m , WF 小于IlnH∕ιTI lCL 宁0. 7—1. 0小杵臨肚清理α.Wλ 7 LO-).5粧内址学试世 I⅛呑忡总汽吒惮朮⅛SK5X>,0lw<∕L <0r Ql∏⅞∕Lα ?^1.0].α-1.25«IflfVA,冋 Jt晞石植内陣火L«07CfflP謂石，最沖主、S⅛Sft≠xjB⅛wa 合歸甘小審件金JH«K齐沖推■帕尘出Λ<⅛W0.7-LOι.5m½⅛WλLBOo~WCTC熔翳 f∙4D0TC0.3→J 5 O r 5—0. 70L3^~fl pS粉尘 ⅛i⅜>⅛Λ.lθπι⅞∕ι^ Uf 1∏V⅛1 ∣⅛T 小 J 1 ir∏fl∕m 440-41 页从上述公式可以看出T计算外部吸气餵的排风屋时，苗先要确定控制点的控制风速 S值与工艺过崔利室内气流运动情况有关、一股通过实测求得”如果缺乏现壤实测的址据+设计时可参呀表确定。
民用建筑供暖通风与空气调节设计规范标准[详]
![民用建筑供暖通风与空气调节设计规范标准[详]](https://img.taocdn.com/s3/m/4b888f5b647d27284b735170.png)
民用建筑供暖通风与空气调节设计规范1 总则1．0．1 为了在民用建筑供暖通风与空气调节设计中贯彻执行国家技术经济政策，合理利用资源和节约能源，保护环境，促进先进技术应用，保证健康舒适的工作和生活环境，制定本规范。
1．0．2 本规范适用于新建、改建和扩建的民用建筑的供暖、通风与空气调节设计，不适用于有特殊用途、特殊净化与防护要求的建筑物以及临时性建筑物的设计。
1．0．3 供暖、通风与空气调节设计方案，应根据建筑物的用途与功能、使用要求、冷热负荷特点、环境条件以及能源状况等，结合国家有关安全、节能、环保、卫生等政策、方针，通过经济技术比较确定。
在设计中应优先采用新技术、新工艺、新设备、新材料。
1．0．4 在供暖、通风与空气调节设计中，对有可能造成人体伤害的设备及管道，必须采取安全防护措施。
1．0．5 在供暖、通风与空调系统设计中，应设有设备、管道及配件所必需的安装、操作和维修的空间，或在建筑设计时预留安装维修用的孔洞。
对于大型设备及管道应提供运输和吊装的条件或设置运输通道和起吊设施。
1．0．6 在供暖、通风与空气调节设计中，应根据现有国家抗震设防等级要求，考虑防震或其他防护措施。
1．0．7 供暖、通风与空气调节设计应考虑施工、调试及验收的要求。
当设计对施工、调试及验收有特殊要求时，应在设计文件中加以说明。
1．0．8 民用建筑供暖、通风与空气调节的设计，除应符合本规范的规定外，尚应符合国家现行有关标准的规定。
2 术语2．0．1 预计平均热感觉指数（PMV） predicted mean votePMV指数是以人体热平衡的基本方程式以及心理生理学主观热感觉的等级为出发点，考虑了人体热舒适感诸多有关因素的全面评价指标。
PMV指数表明群体对于（+3～-3）七个等级热感觉投票的平均指数。
2．0．2 预计不满意者的百分数（PPD） predicted percent of dissatisfied PPD指数为预计处于热环境中的群体对于热环境不满意的投票平均值。
建筑物通风设计规范
建筑物通风设计规范在建筑物的设计和建造过程中，通风设计是一项十分重要的考虑因素。
一个良好的通风系统可以确保室内空气的流通，维持室内空气质量的良好，并且对人们的健康和舒适起到至关重要的作用。
因此，合理的通风设计规范对于建筑物的可持续性和功能性至关重要。
一、通风设计的基本原则1. 空气流通性：建筑物通风设计应保证室内外空气的流通，在保证室内空气质量的前提下，实现空气的循环和交换。
2. 温度控制：通风设计也应考虑到室内的温度控制，通过合理的通风方式，能够帮助调节室内温度，提供一个舒适的工作和居住环境。
3. 湿度控制：通风设计还应考虑到室内的湿度控制，合理的通风系统能够减少室内湿度的积聚，以防止湿度过高造成的不适。
二、通风设计的要点1. 排风系统：建筑物通风设计中排风系统的设计至关重要。
合理布置排风口和排风管道，以排除室内的污浊空气，保持良好的室内空气质量。
2. 自然通风与机械通风的结合：自然通风是一种无需额外能源的通风方式，应在设计中充分考虑利用建筑环境的自然气流，结合机械通风系统，实现通风效果的最大化。
3. 风向与风速：通风设计需综合考虑建筑物周围环境的风向与风速，以便在设计中确定通风口的位置和数量，以及风道的布置和尺寸。
4. 室内与室外空气质量监测：在通风设计中，应考虑室内与室外空气质量的监测方法，以准确评估通风系统的效果，并根据监测结果进行调整和改进。
三、通风设计的具体要求1. 空气质量：通风系统应保证室内空气质量达到相关标准要求，并提供足够新鲜空气供应，以满足建筑物内人员的需求。
2. 噪音控制：通风系统的设计还应考虑到噪音控制，减少通风设备产生的噪音对人们的影响，提供一个安静的室内环境。
3. 能源消耗：通风系统的设计应考虑到能源的消耗，力求降低通风系统的用能量，提高通风效率，达到节能的目的。
4. 设备维护与清洁：通风系统中的设备应易于维护和清洁，方便工作人员进行日常保养和维修。
四、通风设计的建议1. 合理规划：在建筑物设计初期，应充分考虑通风设计，并与建筑师、结构师等相关专业人员合作，确保通风系统的合理规划。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风速标准：
GBZ/T 194-2007《工作场所防止职业中毒卫生工程防护措施规》
6.2.6 有毒有害物质被吸入排毒罩口的过程，不应通过操作者的呼吸带，排毒要求的控制风速在0.25～3m/s之间，常用风速为0.5～1.5m/s。
管道风速采用8～12m/s。
AQ 4214-2011 《焊接工艺防尘防毒技术规》
6.10 a) 局部通风应控制焊接电弧附近的风速，吸尘罩控制点的控制风速应为0.5～1.0 m/s。
6.10 c)使用固定式排烟罩时，有毒气体、粉尘等不经过操作者呼吸带，排放口的风速以1.0 m/s为宜。
AQ/T4274-2016 局部排风设施控制风速检测与评估技术规（2016年3月1号实施）
AQ4211-2010家具制造业手动喷漆房通风排毒设施技术规程
工业通风第四版
36页
40-41页
通风除尘设备设计手册---胡传鼎30页
简明通风设计手册---一坚
125页
126页
128页
136-138
254页
GB 7692-2012 涂装作业安全规程涂漆前处理工艺安全及其通风净化
AQ2013.1-2008 金属非金属地下矿山通风技术规通风系统
GB20698 化工采暖通风与空调设计规。
