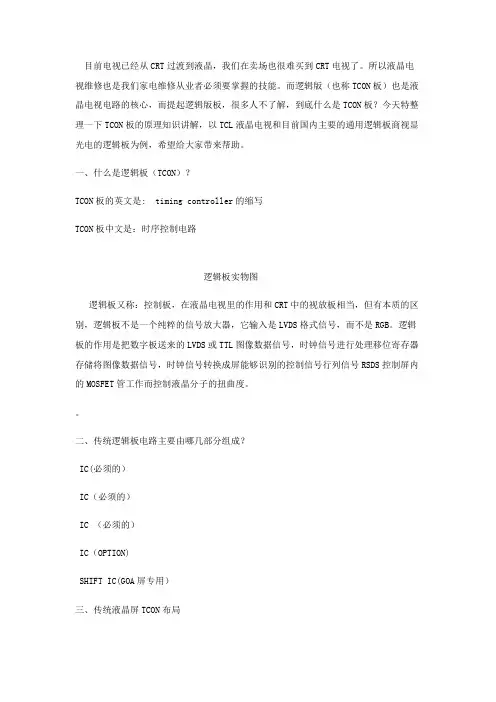

逻辑板简述
逻辑板原理讲解-视显光电
目前电视已经从CRT过渡到液晶，我们在卖场也很难买到CRT电视了。
所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。
而逻辑版（也称TCON板）也是液晶电视电路的核心，而提起逻辑版板，很多人不了解，到底什么是TCON板？今天特整理一下TCON板的原理知识讲解，以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例，希望给大家带来帮助。
一、什么是逻辑板（TCON）？TCON板的英文是: timing controller的缩写TCON板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
二、传统逻辑板电路主要由哪几部分组成？IC(必须的）IC（必须的）IC （必须的）IC（OPTION)SHIFT IC(GOA屏专用）三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板= TCON IC+PM IC+GAMMA IC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比成本低，但一屏一主板，主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC或者主板=SOC（内置TCON）+PM IC+GAMMA IC3.主板+转接板+SOURCE板 ---主板组件减少，成本比低，比 NO2高主板=SOC （内置TCON）转接板=PM IC+GAMMA IC4.主板+SOURCE板---成本最低，主板组件多，需要和屏厂合作设计主板=SOC （内置TCON）或主板=SOC+TCON ICSOURCE板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍IC内部框图TCON IC作用：实现两个基本功能TCON基本功能1：接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范TCON IC和SOURCE DRIVER IC之间的接口在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo，实际上Source Driver大多数情况下不止一个，所以端接电阻安放位置很重要，一般近端和远端各放一个，远端测量时幅度会变差，实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B: 阻抗匹配示例FFC线阻抗100欧时Clock波形Mini-Lvds输出电压备注：屏SPEC会给出 VID 规格， VOD =2* VID数据结构（Data Mapping)6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如：8bit 6pairs Mode Data Mapping见下图TCON基本功能2：产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号POL信号： polarity inversion signal for sorce driver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路，反转电压是指施加在Clc两端电压什么是极性反转？施加在液晶分子上的电场是有方向性的，在不同时间以相反方向电场施加在液晶上，称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之，液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转？液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关，所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。
液晶电视机逻辑板的工作原理
液晶电视机逻辑板的工作原理
液晶电视机逻辑板是一种电子电路板，它是液晶电视机的核心部
件之一。
它采用高性能芯片和先进的电路设计，负责液晶屏幕的控制
和管理。
逻辑板的工作原理是通过控制电路和信号处理器将输入的信
号转换为屏幕显示，并且控制液晶屏幕的亮度、颜色和画面信号等。
当电视机开机时，逻辑板会检测电视机硬件的状态并初始化各个模块，等待信号输入。
当信号输入时，逻辑板将信号进行处理和解码，并将
其映射到屏幕上显示出来。
同样，当电视机关机时，逻辑板会发出关
闭信号并协调各个模块工作，以确保所有硬件正常关闭并且达到省电、保护设备的目的。
总而言之，逻辑板是液晶电视机中不可或缺的一个
部件，承担着将输入信号转换为画面显示并控制屏幕的重要任务。
逻辑板原理讲解视显光电
逻辑板原理讲解-视显光电目前电视已经从CRT过渡到液晶，我们在卖场也很难买到CRT电视了。
所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。
而逻辑版（也称TCON板）也是液晶电视电路的核心，而提起逻辑版板，很多人不了解，到底什么是TCON板？今天特整理一下TCON板的原理知识讲解，以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例，希望给大家带来帮助。
一、什么是逻辑板（TCON）？TCON板的英文是:timingcontroller的缩写TCON板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
二、传统逻辑板电路主要由哪几部分组成？1.TCONIC(必须的）2.GAMMAIC（必须的）3.PMIC（必须的）4.GPMIC（OPTION)5.LEVELSHIFTIC(GOA屏专用）三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离2.TCON板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板=TCONIC+PMIC+GAMMAIC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比NO.1成本低，但一屏一主板，主板组件多主板=SOC+TCONIC+PMIC+GAMMAIC或者主板=SOC（内置TCON）+PMIC+GAMMAIC3.主板+转接板+SOURCE板---主板组件减少，成本比NO.1低，比NO2高主板=SOC（内置TCON）转接板=PMIC+GAMMAIC4.主板+SOURCE板---成本最低，主板组件多，需要和屏厂合作设计主板=SOC（内置TCON）或主板=SOC+TCONICSOURCE板=PMIC+GAMMAIC+bridge五、逻辑板板各功能模块介绍1.TCONIC内部框图TCONIC作用：实现两个基本功能1.1TCON基本功能1：接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范1.1.1TCONIC和SOURCEDRIVERIC之间的接口1.1.2在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求1.1.3阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo，实际上SourceDriver大多数情况下不止一个，所以端接电阻安放位置很重要，一般近端和远端各放一个，远端测量时幅度会变差，实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B:阻抗匹配示例FFC线阻抗100欧时Clock波形1.1.4Mini-Lvds输出电压备注：屏SPEC会给出VID规格，VOD=2*VID1.1.5数据结构（DataMapping)6bit3pairs;6bit4pairs;6bit5pairs;6bit6pairs8bit3pairs;8bit4pairs;8bit5pairs;8bit6pairs例如：8bit6pairsModeDataMapping见下图1.2TCON基本功能2：产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1POL信号：polarityinversionsignalforsorcedriver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路，反转电压是指施加在Clc两端电压什么是极性反转？施加在液晶分子上的电场是有方向性的，在不同时间以相反方向电场施加在液晶上，称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之，液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转？液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关，所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。
液晶屏逻辑板原理
液晶屏逻辑板原理
液晶屏逻辑板是指液晶显示器中的控制电路板，也叫做LCD
控制板或主板。
其主要功能是接收外部信号，根据信号控制液晶显示器的显示内容和参数设置。
液晶屏逻辑板主要包括以下几个方面的工作原理：
1. 输入信号接收：液晶屏逻辑板通过接口（如HDMI、VGA、DVI、DP等）接收外部信号源发送的图像和音频信号。
2. 处理信号：逻辑板对接收到的信号进行处理和解码，将信号分解成对应的图像和音频数据。
3. 液晶控制芯片控制：逻辑板上的液晶控制芯片根据接收到的信号数据，对液晶屏中的像素点进行控制。
液晶控制芯片会根据图像数据的变化，改变液晶分子的排列方向，从而达到控制液晶屏上的显示效果的目的。
4. 背光控制：液晶屏逻辑板上还包括了背光模块的控制电路。
背光模块是用来提供背景光源，使得液晶屏上的图像能够显示出来。
背光控制电路会根据信号的亮度调整背光的亮度，从而控制液晶屏的亮度。
5. 参数设置：逻辑板上还有一些参数设置的功能，比如调整画面的亮度、对比度、色彩等参数，以及对显示器的分辨率、刷新率和输入信号的频率进行设置。
总的来说，液晶屏逻辑板主要是通过接收、处理和控制信号来实现液晶屏的显示功能。
它起到了将外部信号转化成显示内容并控制显示效果的作用。
逻辑板的原理
逻辑板的原理逻辑板是一种基于逻辑门实现逻辑运算的电子器件，它可以根据输入信号的逻辑状态来产生相应的输出信号。
逻辑板主要由逻辑门、触发器、时钟信号、输入/输出接口等组成。
逻辑板是数字电路的核心部件之一，广泛应用于计算机、通信、控制等领域。
逻辑板的原理可以简单分为三个方面：逻辑门的实现、逻辑电平的传输、时序控制。
首先是逻辑门的实现。
逻辑门是逻辑板的基本组成部件，它可以根据输入信号的逻辑状态产生相应的输出信号。
常见的逻辑门包括与门、或门、非门、与非门、或非门等。
逻辑门的实现主要依靠晶体管或电子管等电子元器件来构建。
以与门为例，当两个输入信号都为高电平时，与门的输出信号为高电平；否则输出信号为低电平。
逻辑门可以通过电子元件的开关特性实现，并且可以根据需要进行多级连接，实现包括逻辑与、逻辑或、逻辑非等复杂逻辑功能。
其次是逻辑电平的传输。
逻辑板中的逻辑电平通常用高低电平来表示，高电平表示逻辑1，低电平表示逻辑0。
逻辑电平的传输主要通过导线、电阻、电容等来实现。
导线用来连接逻辑板内部的各个逻辑门，以实现信号的传递。
电阻用来调整信号的幅值，以适应不同逻辑电平的要求。
电容则常用于滤波电路，以消除信号中的噪声和干扰。
逻辑电平的传输需要保证幅值和时序的准确性，以确保信号的正确传递和解析。
最后是时序控制。
逻辑板中的时序控制是确保信号按照正确的时序进行传输和处理的关键。
时序控制的核心是时钟信号，它规定了逻辑板中各个逻辑元件的工作节奏。
逻辑板中的时钟信号可以是固定频率的晶振信号，也可以是由其他模块产生的可编程时钟信号。
时钟信号通过触发器等元件的控制，驱动逻辑板中的逻辑门进行开关操作，从而实现各种逻辑运算。
时序控制还可以通过寄存器和状态机等高级逻辑单元来实现复杂的信号处理功能。
总结来说，逻辑板的原理包括逻辑门的实现、逻辑电平的传输和时序控制。
逻辑门通过电子元件的开关特性实现逻辑运算，逻辑电平通过导线、电阻、电容等实现信号的传递，时序控制通过时钟信号和触发器等元件实现信号的按时序处理。
逻辑板的原理
逻辑板的原理逻辑板是一种集成电路（IC），也被称为数字电路板或数字逻辑板。
它由许多逻辑门和其他数字电路组件组成，用于执行特定的逻辑功能。
逻辑门是数字电路中最基本的构建块，可以实现布尔逻辑运算。
在这篇文章中，我们将详细介绍与逻辑板的原理相关的基本原理。
数字电路基础知识在了解逻辑板之前，我们需要先了解一些数字电路的基础知识。
1. 二进制系统二进制系统是一种数学和计算机科学中常用的计数系统。
它只包含两个数字：0和1。
我们可以使用二进制来表示所有的数据和指令，在计算机内部处理数据时，都是以二进制形式表示。
2. 布尔代数布尔代数是一种数学分支，它提供了一组规则来处理二元关系、命题和命题变量。
布尔代数用于描述和分析逻辑关系，并且是设计和实现数字电路所必需的基础。
3. 逻辑门逻辑门是用于执行特定布尔运算的电子设备。
它们接受一个或多个输入信号，并根据预定义的规则生成一个输出信号。
常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）等。
4. 组合逻辑电路和时序逻辑电路组合逻辑电路是由逻辑门组成的电路，其输出仅取决于当前输入的状态。
时序逻辑电路是一种特殊类型的电路，其输出不仅取决于当前输入，还取决于过去的输入状态。
逻辑板的构成逻辑板由多个数字电路组件组成，这些组件可以通过焊接或插入连接到主板上。
这些数字电路组件可以是各种各样的逻辑门、存储器、计数器等。
下面是一些常见的数字电路组件：1.与门（AND）：它有两个或多个输入，并且只有当所有输入都为1时，输出才为1。
2.或门（OR）：它有两个或多个输入，并且只要有一个输入为1，输出就为1。
3.非门（NOT）：它只有一个输入，并且将输入信号取反。
4.异或门（XOR）：它有两个输入，并且只有当两个输入不相同时，输出才为1。
5.存储器：存储器用于存储数据和指令。
它可以是随机存取存储器（RAM）或只读存储器（ROM）等。
6.计数器：计数器用于计数和跟踪输入脉冲的数量。
7.多路选择器：多路选择器有多个输入和一个输出，根据控制信号选择其中一个输入作为输出。
逻辑板工作原理
逻辑板工作原理逻辑板是计算机中的一个重要组成部分，它负责控制和管理计算机的各种逻辑运算。
逻辑板的工作原理涉及到数字电路、逻辑门和时序控制等多个方面，下面我们将对逻辑板的工作原理进行详细的介绍。
首先，逻辑板中的数字电路是逻辑板工作的基础。
数字电路是由数字信号来控制和处理信息的电路，它由数字逻辑门和时序电路组成。
数字逻辑门是数字电路的基本组成部分，它能够对输入的数字信号进行逻辑运算，如与、或、非等运算。
逻辑门的种类有与门、或门、非门、异或门等，它们根据输入信号的不同进行不同的逻辑运算。
其次，逻辑板中的逻辑门通过时序控制来实现不同的逻辑运算。
时序控制是指根据时钟信号来控制逻辑门的开关状态和运行顺序。
时序控制能够确保逻辑板中的各个逻辑门按照正确的顺序进行逻辑运算，从而实现复杂的逻辑功能。
时序控制还可以对逻辑板中的信号进行同步和异步处理，保证逻辑板的稳定性和可靠性。
逻辑板的工作原理还涉及到信号的传输和处理。
逻辑板中的信号传输是通过导线和线路来实现的，它能够将输入信号传输到逻辑门中进行逻辑运算，并将运算结果传输到输出端。
在传输过程中，逻辑板会对信号进行放大、滤波和补偿等处理，以确保信号的质量和稳定性。
此外，逻辑板中的控制单元是实现逻辑功能的关键。
控制单元能够根据输入信号的变化来控制逻辑板中的各个逻辑门和时序电路，从而实现不同的逻辑功能。
控制单元还能够对逻辑板进行状态监测和故障诊断，保证逻辑板的正常运行。
总的来说，逻辑板的工作原理涉及到数字电路、逻辑门、时序控制、信号传输和处理、控制单元等多个方面。
这些方面相互配合，共同完成逻辑板的各种逻辑运算和功能实现。
逻辑板在计算机中扮演着重要的角色，它的工作原理对计算机的性能和功能起着决定性的作用。
希望通过本文的介绍，能够让大家对逻辑板的工作原理有一个更加深入的了解。
逻辑板原理讲解-视显光电
目前电视已经从CRT 过渡到液晶,我们在卖场也很难买到CRT 电视了.所以液晶电视维修也是我们家电维修从业者必须要掌握的技能.而逻辑版〔也称TCON 板〕也是液晶电视电路的核心,而提起逻辑版板,不少人不了解,到底什么是TCON 板？今天特整理一下TCON 板的原理知识讲解,以TCL 液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例,希翼给大家带来匡助.一、什么是逻辑板〔TCON〕？TCON 板的英文是: timing controller 的缩写TCON 板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板,在液晶电视里的作用和CRT 中的视放板相当,但有本质的区别, 逻辑板不是一个纯粹的信号放大器,它输入是LVDS 格式信号,而不是RGB.逻辑板的作用是把数字板送来的LVDS 或者TTL 图象数据信号,时钟信号进行处理移位寄存器存储将图象数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS 控制屏内的MOSFET 管工作而控制液晶份子的扭曲度..二、传统逻辑板电路主要由哪几部份组成？1.TCON IC<必须的〕2.GAMMA IC 〔必须的〕3.PM IC 〔必须的〕4.GPM IC〔OPTION>5.LEVEL SHIFT IC<GOA 屏专用〕三、传统液晶屏TCON 布局1.逻辑板与SOURCE 板分离2.TCON 板与SOURCE 板合并四自制逻辑板的几种实现架构1.主板+TCON 板+SOURCE 板TCON 板= TCON IC+PM IC+GAMMA IC自制TCON 板直接替换屏厂提供的TCON 板2.主板+SOURCE 板---比NO.1 成本低,但一屏一主板,主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC 或者主板=SOC 〔内置TCON〕+PM IC+GAMMA IC 3.主板+转接板+SOURCE 板---主板组件减少,成本比NO.1 低,比NO2 高主板=SOC 〔内置TCON〕转接板=PM IC+GAMMA IC4.主板+SOURCE 板---成本最低,主板组件多,需要和屏厂合作设计主板=SOC 〔内置TCON〕或者主板=SOC+TCON ICSOURCE 板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍1.TCON IC内部框图TCON IC 作用：实现两个基本功能1.1 TCON 基本功能1 ：接收LVDS 信号并把它转换为Mini-LVDS 信号mini-LVDS 信号特点与规X1.1.1 TCON IC 和SOURCE DRIVER IC 之间的接口1.1.2 在Clock 的上升沿和下降沿各传送1 个Bit 数据其规格需满足Panel 要求1.1.3 阻抗匹配传输线阻抗Zo:推荐X 围25 欧---75 欧通常Layout 设计线对的差分阻抗Zdif=2Zo=100 欧Mini-Lvds 接收端的端接电阻RT=Zdif=2Zo,实际上Source Driver 大多数情况下不止一个,所以端接电阻安放位置很重要,普通近端和远端各放一个,远端测量时幅度会变差,实际调整SWING 时需留意A:阻抗不匹配示例FFC 线阻抗50 欧时Clock 波形B: 阻抗匹配示例FFC 线阻抗100 欧时Clock 波形1.1.4 Mini-Lvds 输出电压备注：屏SPEC 会给出VID 规格, VOD =2* VID1.1.5 数据结构〔Data Mapping>6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如：8bit 6pairs Mode Data Mapping 见下图1.2 TCON 基本功能2 ：产生PANEL 扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1 POL 信号：polarity inversion signal for sorce driver数据驱动IC 控制数据输出信号的极性反转如下图为单个TFT 与像素的等效电路,反转电压是指施加在Clc 两端电压什么是极性反转？施加在液晶份子上的电场是有方向性的,在不同时间以相反方向电场施加在液晶上,称为极性反转液晶显示电极的像素电压高于Vcom 电压称为正极性反之,液晶显示电极的像素电压低于Vcom 电压称为负极性为什么可以极性反转？液晶份子在电场中所受的力矩与电场的平方成正比而与电场的方向无关,所以可以用极性反转的方式驱动液晶而不改变其罗列和穿透率.错误认识：在极性反转时液晶份子转来转去为什么必须极性反转？A ：取向膜的直流阻断效应控制基板表面的液晶份子罗列方向的具有沟槽的薄膜称为取向膜,电极上的电压透过取向膜施加到液晶份子上,取向膜的等效电容大,等效电阻大,当直流驱动液晶时,电阻分压使电压差大部份落在取向膜上,而无法改变液晶份子罗列.B ：可挪移离子和直流残留液晶制程中不可避免残留可挪移离子,如果采用直流驱动,离子会挪移到取向膜形成内部电场,即使不加外部电场,液晶份子也会因内部电场而改变罗列状态,称为直流残留,造成残影.当采用极性反转方式驱动,外部电压平均值为0,可挪移离子向两个电极的挪移相互抵消, 避免直流残留现象.要点：正极性电压和负极性电压相等各种极性反转方式极性反转实现方法一Common 电极电压固定不变驱动方式极性反转实现方法二Common 电极电压不停变动驱动方式1.2.2 TP1 信号：latch signal for source driver数据驱动IC 输出数据信号的使能控制信号高电平：一行数据锁存到行存储器内低电平：一行数据释放,对液晶电容充电1.2.3 STV 信号：scan driver start pulse扫描驱动IC 输出起始控制信号1.2.4 CKV 信号：scan driver clock控制扫描行挨次开启的时钟信号1.2.5 OE 信号：scan driver output enable扫描行开启关闭的使能控制信号高电平：扫描行开启低电平：扫描行关闭结合下图进一步说明信号1=STV 信号2=CKV 信号3=TP1 信号4=OEGATE DRIVER 输入第一个STV 信号准备开始第一场扫描,输入第一个CKV 信号准备开启第一个扫描行,此时SOURCE DRIVER 输入TP1 信号释放第一行数据信号,OE 信号到来后高电平开启低电平关闭扫描行,如此循环往复.TCON IC 附加的重要功能：OD 功能1.3 OD 功能介绍OD:OVER DRIVE 过驱动作用：提升液晶响应时间液晶的响应时间响应时间是指液晶份子改变罗列角度,变换画面显示所需要的时间.屏SPEC 给出的响应时间等于黑到白,白到黑的上升时间和下降时间之总和,先声明这个时间OD 功能是无法提升的.1.3.2 为什么要提升液晶的响应时间？看下面两幅图,左图响应时间慢,右图响应时间快通过对照,可以发现：响应时间慢----图象含糊,拖尾1.3.3 OVERDRIVE 技术电场加速效应：液晶份子在电场中所产生的力矩与电场的平方成正比,因此,增加电场可以大幅度增加对液晶份子施加的力矩,从而加速液晶份子的转动,这就是电场加速效应.OVERDRIVE:利用电场加速效应,在两个帧之间插入另一个帧,施加较高补偿电压,强迫液晶份子在较短期内改变罗列,从低亮灰阶达到预定的高亮灰阶,从而提升液晶的响应时间,此种方法被称为高插驱动,也叫过驱动.从概念可以看出,OVERDRIVE 只对GRAY TO GRAY有效,对BLACK TO WHITE无效右图是没有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线下图是有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线对照结果：OVERDRIVE可以大幅提升液晶的响应时间1.3.4 UNDERSHOOT 技术与高插驱动相对应的技术就是低插驱动〔UNDERSHOOT>通过在两帧之间插入此外一个帧,施加较低补偿电压来实现与OVERDRIVE 最大不同,UNDERSHOOT 被动减小电场,靠液晶份子本身的弹性来改变罗列,效果比OVERDRIVE 差.1.3.5 OVERDRIVE 实现方式A 流程图如下B 最佳响应时间对照表通过实验方式填表获得,对于8BIT 灰阶,可以设计256X256 TABLE ,但需要MEMORY SEZE 大,简化的方式可以设计32X32 TABLE 或者16X16TABLE,再用线性内插方式计算其他灰阶变化所需的补偿灰阶.2.1 传统GAMMA IC ：本身很简单,只起到BUFFER 的作用如下图是传统的GAMMA IC 应用图输入电压值Ai,Bi,Mi,Ni 来自输入端电阻分压后产生的精确电压,经运放组成的缓冲器输出后提供给屏端,缓冲器的作用是增加带负载的能力2.2 P-GAMMA IC ：与传统GAMMA IC 比本质相同,增加Programmable 功能,实现I2C 总线控制,电压存储,BANK 选择等2.3 PANEL 对于GAMMA 电压需求的实例3 PM ICPower Manage IC ：产生Source Driver 和Gate Driver 所需要的多路电压〔工作原理参看普通的DC-DC 设计和LDO 设计〕3.1 DVDD ：数字逻辑电压,普通是3.3V,用于逻辑电路的供电3.2 AVDD ：主电压,主要用在Source Driver 输出的像素电压和Gamma 校正的电压3.3 VGH：Gate 开启电压,用于TFT 栅极打开的电压3.4 VGL：Gate 关断电压,用于TFT 栅极关断的电压3.5 Vcom：Vcom 电压,Panel 公共电极电压,有的集成在Gamma IC下图为某PanelSPEC 给的规格4 GPM IC : Gate Pulse Modulator俗称削角电路作用：减少扫描线和像素之间的电容耦合效应,改善馈通电压造成的画面闪烁TFT 等效电路如下图因为电容耦合效应,在Gate 电压由打开到关断,此时TFT 处于截止状态,寄生电容Cgd 会将Gate 电压变动馈送到像素电压,产生电压变化量△V,称为馈通电压,馈通电压的存在使Clc 和Cs 上保存的像素电压偏离原来的设定值,造成画面闪烁.解决方法：一方面降低馈通电压,另一方面调整Vcom 电压进行补偿削角电路的作用就是通过降低Vp-p 电压来减小馈通电压削角IC 应用原理图5 Level Shifter IC :电位转移电路5.1 为什么需要电位转移？普通的TFT 开启电压需要20V 以上,关断电压需要-5V 以下,而来自TCON 时序控制电路的电压普通是0V 或者3.3V 这样的逻辑电压,因此需要Level Shifer 实现电平的转换.5.2 WOA 设计通常的PANEL,Gate Driver 放在玻璃基板外部,通过阵列外布线进行设计〔Wire On Array 简称WOA>,Level Shifer 电路集成在Gate Driver 上.5.3 GOA 设计此外的PANEL 〔以三星为代表〕,Gate Driver 放在玻璃基板内部,称为Gate On Array 〔GOA>设计,也有叫GIP〔Gate In Panel〕,或者COG<Chip On Glass〕,为了简化Panel 设计,Level Shifter 电路放在TCON 板上,制作成独立IC 或者集成在PM IC 上面.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逻辑板简述
逻辑板又称："控制板”在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板也称TCON板作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变,。
逻辑板的供电不是来自于开关电源直接提供，一般由信号处理板上稳压电路提供。
逻辑板详细讲解
以下内容以LC370WX1/LC320W01屏为例
屏驱动整体构成
屏驱动整体构成液晶屏组件由背光源、液晶屏面板及驱动两大液晶屏组件由背光源、液晶屏面板及驱动两大部分构成。
部分构成。
一大部分。
背光源：由逆变器、一大部分。
背光源：由逆变器、CCFL灯管、各灯管、各类光学透镜构成。
见下图的绿色方框内）维修类光学透镜构成。
见下图的绿色方框内）维修常见为逆变器不良。
二大类。
液晶屏面板及驱动：主要由液晶面板、面板驱动电路构成。
面板驱动电路主要由面板驱动电路构成。
面板驱动电路主要由GDTE驱动、驱动、SOURCE驱动构成。
驱动构成。
上面所说的驱动电路（黄色框内），一般维修是不能修复的区域，如要修复，需要专用设备维修。
绿色部分是背光源组件区域
今天的重点蓝色部分就是—TCON处理板处理板（我们常说的逻辑板组件）。
包括：包括：TCON处理电路，一般用一个处理电路，IC搭配搭配帧存储器构成。
帧存储器构成。
DC/DC转换电路，把单一电源转换为多路电转换电路，把单一电源转换为多路电压，如压，如20V、15V、3.3V、--7V等。
逻辑板整体架构
逻辑板整体架构
VGH:Vgatehigh,,是指gategate级的高电位，也就打开gategate级的电压；很多机器都为15V.
VGL:Vgatelow，是gategate级的低电位，也就是级的低电位，也就是关闭关闭gate级的电压，在二阶驱动时此电压有效，在三阶驱动时，此电压只是用来产生Vgoffl;; 很多机器都为--7V左右.
VDD是数字电路的工作电压一般为3.3V。
还有VCOM等电压。
TPS65160的内部方框图
引脚功能
TPS65160典型应用图
格式变换电路和OD电路
这两部分电路一般都是由一个IC和帧存储器完成，外围元和帧存储器完成，外围元器件少。
LVDS信号直接输入信号直接输入块子，转换为块子，转换为RSDS信号直接输出。
在最新的机型中,如LT32710采用的MST728,可以通过软件设置,直接输出RSDS信号,,相当于把液晶屏组件上的逻辑板集成到主板上.这样,减少了板卡数目,降低成本..
逻辑板与SOURCE驱动连接
通过RSDS数据线，与每一个SOURCE驱动（CD）连接
SOURCE驱动IC实物图(CD）
从实物上看，SOURCE驱动外观与GATE驱动一样，只不过GATE驱动电路是驱动横线。
当其中一个SOURCE驱动开路时，一般出现竖带问题；当其中一个GATE驱动电路开路是出现横带问题。
上面介绍的SOURCE驱动和GATE驱动电路出故障,需要专业的维修工具,(压屏)一般维修,很难对FPC线进行更换.
故障判断
由于图象处理部分分为信号处理部分和TCON部分，维修时首先须判断故障范围是部分，
基本上可以这样认为：如果故障与信号基本上可以这样认为：如果故障与信号源有关（例如源有关（例如TV状态下出现；AV状态下不出现），则首先怀疑主芯片以前的部分；如果对所有图像及OSD屏显都异常，则怀屏显都异常，则怀疑LVDS信号以后部分（包括信号以后部分（包括LVDS线路和TCON部分）；特别的，如果屏幕出现竖线、部分）竖线、竖带、或左右半屏异常，基本上是竖带、或左右半屏异常，基本上是TCON部的RSDS线附近的问题。
黑屏或白屏问题
首先也需要判断故障在信号处理部分还是TCON部分。
有条件的可以通过测量连接信号处理部分和TCON部分之间的LVDS信信号，来判断故障范围，如果正常，则怀疑后端的TCON部分；如果不正常，则检查前面的信号处理部分。
通过测量屏驱动电压面的信号处理部分。
通过测量屏驱动电压是否正常来判断是否是DC/DC转换电路是否有故障..
花屏问题
花屏问题有两类:一类是LVDS信号不正常输信号不正常输入造成,常表现为图象上有红色或绿色噪波点.
二类是由于屏驱动电压不正常造成的..
完结...
