金属表面发黑处理工艺
发黑工艺及详细操作
发黑工艺钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3 钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135 摄氏度到155 摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1.配方：硝酸钠50〜100克氢氧化钠600〜700克亚硝酸钠100〜200克水1000 克2.制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3.说明：（1 ）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度「C）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60 合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后, 又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1.配方：磷酸3〜10克硝酸钙80〜100 克过氧化锰10〜15克水1000 克2.制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
发黑工艺技术要求
发黑工艺技术要求发黑工艺技术要求发黑工艺是一项将金属制品进行氧化处理，使其表面产生黑色氧化膜的工艺。
在发黑工艺中，要保证金属制品的表面均匀、持久地产生黑色氧化膜，以达到美观、防锈、耐磨等效果。
下面是发黑工艺的技术要求：1. 表面处理要彻底：在进行发黑前，必须对金属制品进行彻底的表面处理，包括去除油污、锈蚀、氧化层等。
表面处理要求彻底，以确保发黑效果的一致性和稳定性。
2. 设备和材料的选择要合理：在进行发黑工艺时，需要选择适用的设备和材料。
设备要求工作稳定，能够对金属制品进行均匀的氧化处理。
材料要求质量可靠，能够产生均匀、持久的黑色氧化膜。
3. 工艺参数的控制要精确：在进行发黑工艺时，需要控制一系列工艺参数，包括氧化液的成分和浓度、温度、浸泡时间等。
这些参数的控制要精确，以确保发黑效果的稳定性和一致性。
4. 清洗和中和处理要适时：在进行发黑工艺后，必须对金属制品进行清洗和中和处理。
清洗是为了去除残留的氧化液和其他污垢，以确保金属制品表面的干净和光滑。
中和处理是为了中和残留的氧化液，以防止对金属制品造成腐蚀。
5. 检测和质量控制要严格：在进行发黑工艺后，需要进行检测和质量控制。
检测要求使用合适的检测方法和设备，检测金属制品表面的氧化膜厚度、硬度、附着力等指标，以确保发黑效果的符合要求。
6. 储存和包装要适当：在完成发黑工艺后，金属制品需要进行适当的储存和包装。
储存要求干燥、通风、防湿和防尘，以防止氧化膜被污染或腐蚀。
包装要求结实、耐用，以防止金属制品在运输或使用过程中受到损坏。
通过合理控制发黑工艺的技术要求，可以确保金属制品的发黑效果达到预期的要求，并提高其美观性、耐磨性和防锈性。
因此，在进行发黑工艺时，需要严格遵循上述技术要求，并进行必要的质量控制和检测，以提高发黑工艺的稳定性和一致性。
表面发黑处理工艺
表面发黑处理工艺钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹干。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
钢制件的表面发黑处理

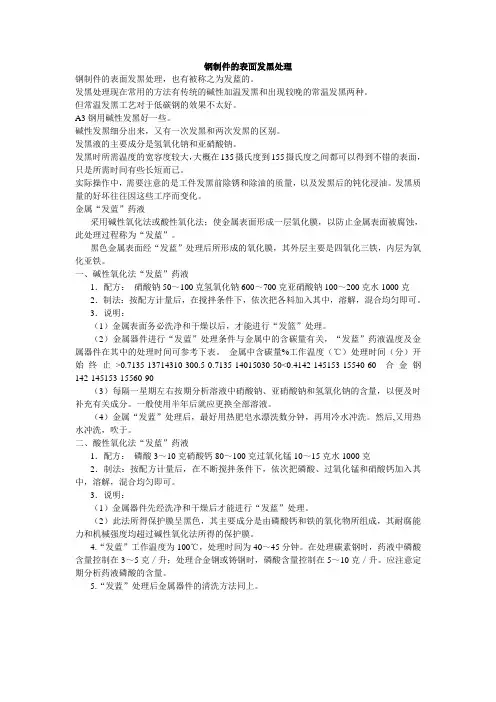

钢制件的表面发黑处理钢制件的表面发黑处理，也有被称之为发蓝的。
发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。
但常温发黑工艺对于低碳钢的效果不太好。
A3钢用碱性发黑好一些。
碱性发黑细分出来，又有一次发黑和两次发黑的区别。
发黑液的主要成分是氢氧化钠和亚硝酸钠。
发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。
实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。
发黑质量的好坏往往因这些工序而变化。
金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。
黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。
一、碱性氧化法“发蓝”药液1．配方：硝酸钠50～100克氢氧化钠600～700克亚硝酸钠100～200克水1000克2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
3．说明：（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。
（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关，“发蓝”药液温度及金属器件在其中的处理时间可参考下表。
金属中含碳量%工作温度（℃）处理时间（分）开始终止>0.7135-13714310-300.5-0.7135-14015030-50<0.4142-145153-15540-60合金钢142-145153-15560-90（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。
一般使用半年后就应更换全部溶液。
（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
二、酸性氧化法“发蓝”药液1．配方：磷酸3～10克硝酸钙80～100克过氧化锰10～15克水1000克2．制法：按配方计量后，在不断搅拌条件下，依次把磷酸、过氧化锰和硝酸钙加入其中，溶解，混合均匀即可。
发黑工艺流程
发黑工艺流程
《发黑工艺流程》
发黑工艺是一种传统的工艺技术，用于制造具有黑色外观的金属制品。
这种工艺流程通常适用于铁、钢、铝等金属材料，通过特定的化学处理和表面处理，将金属制品的表面形成一层致密、均匀的氧化物膜，从而达到发黑的效果。
首先，待处理的金属制品需要进行表面清洁和除油处理，以确保后续的处理能够有效地进行。
清洁和除油后，金属制品需要进行酸洗处理，以去除表面的氧化铁和其他杂质。
接着，金属制品被浸泡在含有特定化学物质的溶液中，进行黑色氧化处理。
在浸泡中，金属表面会生成一层均匀的黑色氧化膜。
处理时间和温度会影响氧化膜的厚度和颜色。
经过氧化处理后，金属制品需要进行水洗和中和处理，以去除残留的化学物质并平衡表面的PH值。
最后，金属制品进行清
洁和干燥处理，即可得到具有均匀黑色外观的金属制品。
发黑工艺流程通过特定的化学处理，使金属制品表面形成一层均匀的黑色氧化膜，达到美化和防腐的效果。
这种工艺广泛应用于家居用品、建筑装饰、机械制造等领域。
随着技术的不断进步，发黑工艺流程也在不断优化和改进，以满足人们对于外观和质量的需求。
金属发黑处理工艺
金属发黑处理工艺引言金属发黑处理工艺是一种常见的表面处理方法，用于改变金属材料的外观和性能。
通过使金属表面发黑，可以增加其耐腐蚀性能、改善装饰效果以及增加摩擦阻力等。
本文将详细介绍金属发黑处理工艺的原理、方法和应用。
一、发黑处理原理金属发黑处理是通过在金属表面形成一层氧化物膜来实现的。
这层氧化物膜可以通过氧化、化学反应或电化学反应等方式形成。
常见的金属发黑处理方法包括化学发黑、热发黑和电化学发黑。
1. 化学发黑化学发黑是将金属件浸入含有化学发黑剂的溶液中，在溶液中发生化学反应，形成一层氧化物膜。
化学发黑通常需要控制溶液的温度、浸泡时间和发黑剂浓度等因素，以获得理想的发黑效果。
2. 热发黑热发黑是将金属件加热至一定温度，使金属表面发生氧化反应，形成一层氧化物膜。
热发黑通常需要在一定的气氛条件下进行，例如在氧气、氮气或蒸汽中进行。
热发黑可以通过控制加热温度和时间来调节发黑效果。
3. 电化学发黑电化学发黑是利用电化学原理，在电解液中对金属进行电化学反应，形成一层氧化物膜。
电化学发黑通常需要在特定的电解液中进行，例如含有硫酸铜或硫酸亚铁等。
通过调节电解液的成分和电流密度等参数，可以控制发黑的效果。
金属发黑处理有多种方法，常见的包括化学发黑、热发黑、电化学发黑等。
下面将详细介绍这些方法的步骤和特点。
1. 化学发黑方法化学发黑方法一般包括以下步骤： 1. 准备发黑剂溶液：根据金属材料的不同选择适当的发黑剂并加入溶液中。
2. 清洗金属件：将金属件清洗干净，去除表面的油污和杂质。
3. 浸泡金属件：将金属件浸泡在发黑剂溶液中，控制浸泡时间和温度。
4. 清洗和中和：将发黑后的金属件清洗干净，并用中和剂中和残留的发黑剂。
5. 防锈处理：可以在发黑处理后对金属件进行防锈处理，增加其耐腐蚀性能。
化学发黑方法的优点是处理工艺简单，适用于各种金属材料。
但是其发黑效果可能会受到环境因素和处理条件的影响。
2. 热发黑方法热发黑方法一般包括以下步骤： 1. 准备热发黑设备：选择适当的热发黑设备，例如炉子、加热器等。
钢件表面发蓝(发黑)处理大全
钢件表面发蓝（发黑）处理1．发蓝（发黑）原理为了提高钢件的防锈能力，用强的氧化剂将钢件表面氧化成致密、光滑的四氧化三铁。
这种四氧化三铁薄层能有效地保护钢件内部不受氧化。
在高温下（约550℃）氧化成的四氧化三铁呈天蓝色，故称发蓝处理。
在低温下（约 3 50℃）形成的四氧化三铁呈暗黑色，故称发黑处理。
在兵器制造中，常用的是发蓝处理；在工业生产中，常用的是发黑处理。
能否把钢铁表面氧化致密、光滑的四氧化三铁，关键是选择好强的氧化剂。
强氧化剂是由氢氧化钠、亚硝酸钠、磷酸三钠组成。
发蓝时用它们的熔融液去处理钢件；发黑时用它们的水溶液去处理钢件。
常用的发黑溶液成分见表10-7。
Fe→Na2FeO2→Na2Fe2O4→Fe3O4具体的化学反应是：3Fe+NaNO2+5NaOH=3Na2FeO2+NH3+H2O6Na2FeO2+NaNO2+5H2O=3Na2Fe2O4+NH3+7NaOHNa2FeO2+Na2Fe2O4+2H2O=Fe3O4↓+4NaOH生产实践经验证明，要获得光亮、致密的四氧化三铁膜层，氧化溶液中亚硝酸钠与氢氧化钠的比例，要保持在1：3～3.5之间。
2．发蓝（发黑）操作发蓝（发黑）的操作流程：工件装夹→去油→清洗→酸洗→清洗→氧化→清洗→皂化→热水煮洗→检查。
（1）工件装夹要根据工件的形状、大小，设计专门的夹具或吊具。
目的是使工件之间留有足够的间隙，工件间不能相互接触，要使每个工件都能完全浸入氧化液中被氧化。
（2）去油目的是除去工件表面的油污。
经过机加工后（发蓝、发黑是最后一道工序），工件表面难免不留下油污，用防锈油作工序间防锈的更是这样。
任何油污，都会严重影响四氧化三铁的生成，所以必须在发蓝、发黑之前除去。
常用的除油溶液配方，见表10-8。
将除油溶液加热至80～90℃，然后将工件浸入，浸入时间为30min左右，若油污较多，还得延长除油时间，以除油彻底为准。
（3）酸洗酸洗的目的是除去工件表面的锈迹。
金属表面发黑处理
金属表面发黑处理枪械零件的表面一般采取化学处理,也就是俗称的发黑,主要目的也是防锈和美观。
与电镀、磷化等其他处理工艺比较，发蓝是在金属表面自行生产3—5微米的抗氧化保护膜，保护膜呈蓝黑色，美观又牢固。
发黑处理几乎不会改变零件原来的尺寸和处理过程的变形问题，所以广泛的用于军械制品、精密仪器等精确度高的产品。
发黑工艺并不复杂，在自己家中也可以做。
一、发黑液配方（与水溶解）：1．配方苛性钠600-700克/升硝酸钠50-70克/升亚硝酸钠180-220克/升2．配方苛性钠700-800克/升硝酸钠100克/升亚硝酸钠100克/升3．配方苛性钠600克/升亚硝酸钠60克/升磷酸三钠20-40克/升二、皂化溶液配方：肥皂30~50克/升，将肥皂溶解水中，80度以上。
去油液配方：氢氧化钠10克，碳酸钠50克，硅酸钠50克，水1升。
三、工具：1. 电炉（1500W以上）2. 0~200玻璃温度计1支。
3. 塑料桶一只，酸洗时用4. 不锈钢罐数只，如果是一次性使用，可以用废旧的油漆桶。
5. 方便清洁的自来水源。
四、发黑工艺流程1. 去油：零件在去油液中煮20~30分钟，温度80~100 ℃。
2. 冷水清洗：选用流动清水漂洗。
3. 酸洗：使用盐酸溶液清洗，常温，时间不长于30秒。
4. 发黑（将发黑液装在不锈钢容器中，底部用电炉加热）①一般碳素钢136~138 ℃入槽，142~145 ℃出槽，时间90-120分；②铬硅钢138~142 ℃入槽，145~146 ℃出槽，时间90-120分；③碳素工具钢、合金钢、高速钢142~145 ℃入槽，146~148 ℃出槽，时间90-120分；5. 水洗：流动冷水或温水清洗，时间30-60秒。
6. 沸水清洗：时间2-5分钟。
7. 皂化处理：温度80~90℃，时间2-3分钟。
8. 浸油：在80℃左右变压器油或锭子油中浸1-3分钟，油空净后成品。
一般来讲，普通碳素钢发黑最佳温度不可超出150度，而且发黑的时间30分钟左右就够了，温度太高或时间太长，表面颜色会变成褐色和花斑，而且容易生锈。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属表面发黑处理工艺
金属表面发黑处理工艺
（注意！一定是钢或是铁的零件！合金件不在此列！）
有的朋友喜欢DIY零件、配件。
但是在完工后往往还要面临表面处理的问题，或者是不满意原来的颜色，特别是需要达到真狗的表面颜色与防锈效果，就更需要这个步骤啦！特别是有些配件的外型比较敏感，不方便给厂家直接处理。
所以今天整理了一些资料在结合自己的心得，贴出来给兄弟们共享！！
钢铁零件的表面处理一般有————碱性氧化法和酸性氧化法两种。
酸性氧化法也称为“发蓝”。
目的是使金属表面形成一层氧化膜，以防止金属表面被腐蚀，酸性氧化法也称为“磷化处理”（国际上大多军工企业均采取此法），其具有比发蓝更好的抗磨损性与抗腐蚀性。
钢铁制品表面经“发蓝”处理后所形成的氧化膜，其主要成分是四氧化三铁。
呈黑蓝色或深黑色。
下面就来介绍一下在家中如何操作这两种处理。
一、碱性氧化法“发蓝”药液
1．配方（化工店都有卖）：
硝酸钠50～100克氢氧化钠600～700克
亚硝酸钠100～200克水1000克
2．制法：按配方计量后，在搅拌条件下，依次把各料加入其中，溶解，混合均匀即可。
（我是使用一个弃置不用的铁桶）
3．流程：
（1）金属表面一定要洗净和干燥、除油以后，才能进行“发篮”处理。
建议使用洗衣粉水刷洗，再浸泡1：100的稀盐酸1-5分钟除油除杂质。
（2）把要处理的零件置入铁桶中与溶液一起“煮”约1小时即可。
（3）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。
然后,又用热水冲洗，吹于。
最后表面涂敷机油进行封闭保护即可。
二、酸性氧化法“磷化处理”药液
1．配方（化工店都有卖）：
磷酸3～10克硝酸钙80～100克
过氧化锰10～15克水1000克
2．制法与流程同碱性发蓝相同。
三、对于不锈钢一般在家中较难处理，其实用处也不太大，因为不锈钢零件最好看的就是其表面亮晶晶的质感。
但也一起贴出来，可能会有弟兄喜欢。
不锈钢氧化处理：广泛运用于军事工业，处理后表面颜色依金属材质的含碳量和其他成分而定。
一般呈深灰黑色、灰色等。
流程如下————
1、金属除锈、除油
2、磷酸钙120g/L +过磷酸钠150g/L +水，配比成不饱和溶液。
3、零件悬挂浸于溶液中，120摄氏度加热40分钟
4、零件取出加热到600摄氏度，再次投入溶液中加热10分钟。
5、反复3、4两步流程，直至达到理想表面磷化层（或是颜色）。
以上方法是家庭的简易操作，希望各位弟兄多多尝试
另在补充一个最最简单的：可乐一瓶（可口还是百事随个人喜好~）白醋一瓶，可乐不要让他跑气，把零件放入可乐中，把醋倒下去，等待1~2小时后即可，颜色深浅由倒入的醋量多少决定，但此法发出的颜色不是纯黑，而是灰黑。
