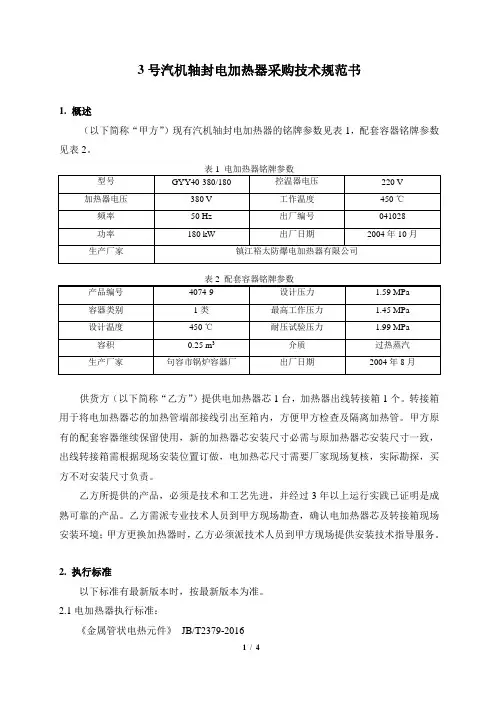

3号汽机轴封电加热器采购技术规范书1. 概述（以下简称“甲方”）现有汽机轴封电加热器的铭牌参数见表1，配套容器铭牌参数见表2。
供货方（以下简称“乙方”）提供电加热器芯1台，加热器出线转接箱1个。
转接箱用于将电加热器芯的加热管端部接线引出至箱内，方便甲方检查及隔离加热管。
甲方原有的配套容器继续保留使用，新的加热器芯安装尺寸必需与原加热器芯安装尺寸一致，出线转接箱需根据现场安装位置订做，电加热芯尺寸需要厂家现场复核，实际勘探，买方不对安装尺寸负责。
乙方所提供的产品，必须是技术和工艺先进，并经过3年以上运行实践已证明是成熟可靠的产品。
乙方需派专业技术人员到甲方现场勘查，确认电加热器芯及转接箱现场安装环境；甲方更换加热器时，乙方必须派技术人员到甲方现场提供安装技术指导服务。
2. 执行标准以下标准有最新版本时，按最新版本为准。
2.1电加热器执行标准：《金属管状电热元件》JB/T2379-2016《结构用不锈钢无缝管》（GB/T14975-2002）《公差与配合》（GB1801-79）《不锈钢材质标准》（GB1220-92）《形状和位置公差、未注公差的规定》（GB1184）《质量体系最终检验和实验的质量保证模式》（GB/T19002-2000）《质量体系设计、开发、生产、安装和服务的质量保证模式》（GB/T19001-2000）《绝缘材料电气强度试验方法》GB1408-20062.2转接箱执行标准：《低压电气基本试验方法》GB998-1982《低压成套开关设备和控制设备》GB7251.1～5-2006《低压开关设备和控制设备》GB 14048《低压电器电控设备》GB7251.1《低压电器基本标准》GB1497《低压电器设备外壳防护等级》GB4942.23. 轴封电加热器技术要求3.1 加热器应能满足在9 min内将0.05 MPa、温度250 ℃的水蒸汽加热到0.05 MPa、温度450 ℃，蒸汽流量为1 000 kg/h；由于蒸汽中会带水，所以加热器工作环境中存在水分，加热器应能保证在此情况下运行稳定、可靠、安全。
电加热器维护保养要求规范
电加热器维护保养规范1.检查与准备1.1分公司根据维护保养需要下达ERP工单后开始相关工作。
1.2 上报调度人员并填写PPS维检修作业计划，经同意后将电加热器的相关设备停止运行。
1.3 工器具及备品备件2.操作2.1入冬前检查维护（秋检时进行）2.1.1 防爆电加热器（见下图）是由安装底座、容器壳体、介质进出接口、排污口、导热油膨胀箱、液位检查口、防爆接线盒、电缆进出口等组成。
2.1.1检查是否已将膨胀箱排气口的压盖去掉，使膨胀箱与外界畅通。
（注：如此呼吸口被堵死，膨胀箱压力随温度增高，会有严重后果）。
2.1.2检查膨胀箱内油位是否正常。
（出厂时已将导热油加至最高液位处）2.1.3定期进行接地检测，以防仪表接地不良，触电。
在撬座两对角端各设有一个M12接地汇集端子，应做可靠接地连接。
起动前应使用500V摇表检测电加热器电源接线端子对地绝缘电阻≥20MΩ（大于1.0 MΩ可使用）。
2.1.4定期对电路进行维检，防止电源连接线漏电，触电和引发火灾。
认真检查电缆绝缘情况，检查电源电压是否正常，复验电气接线是否准确。
2.1.5本加热器为换热结构，壳程为天然气介质，管程为导热油和加热芯体，共设有18根换热管，每根换热管内装有1根加热芯体（每根芯体的功率为3~7kw），各根独立安装于前管板上，如更换或检修加热芯体时，可先拆下防爆接线盒及隔热段外壳，放净导热油，即可将已坏的加热芯体独自抽出壳体进行更换。
下图为18根加热管防爆接线盒。
电加热器控制柜图如下3.操作后的检查4.风险提示5.常见故障及处理电加热器如发现三相电流与开机时的原始数据有了较大变化，即产生了大的偏相电流时，说明有个别的加热元件发生了断路，可在停电后打开上盖，拆开接线板，首先目测检查各线头是否有断头现象，如没有断头现象，可逐棵将螺栓卸下，用电阻箱检查各电热元件的阻值是否正常（R=8.712Ω）如无阻值者，即发生了断裂现象，然后用摇表检查该加热元件是否有通路。
电采暖技术规范手册(doc 6页)(全面优秀版)
电采暖技术规范书一、采用规范与标准：1、设备所涉及的产品标准及规范、工程标准及规范、验收标准及规范等，必须满足本技术规格书及国家规定的标准和规范进行设计和制造。
只有当其采用的标准和规范等于或优于本技术规格书的要求时，此标准或规范才能为买方所接受。
2、本技术规格书中使用的标准包括(但不限于此)：《采暖通风与空气调节设计规范》 GB50019-2003 《采暖通风与空气调节制图》 GBJ 114—88《居住建筑节能设计标准》 DBJ01-602-2004 《电采暖、伴热设备安装》 03D705-1《民用建筑电气工程施工及验收规范》 GBJ242-2002《建筑给水排水及采暖工程施工质量验收规范》建标[2002]62号《地暖通风及空气调节设计规范》 2001年版、修订版《低温热水地板辐射供暖应用技术规程》北京市2000年10月1日实施《地面辐射供暖技术规程》 JGJ142-20043、投标人用于本次招标采购设备选用的材料、零部件如有不涉及上述技术标准和规范之处，投标人应详细说明其所采用的标准和规范，并提供该标准或规范的完整中文原件给买方。
4、投标人应使本次招标采购设备选用的材料、零部件符合最新版本的国际和国家标准、规范，并提供所采用的国际和国家标准、规范以及所采用版本的有关技术资料。
5、投标人使用上述以外的标准和规范时，应加以说明。
应清楚地说明并提交用于替代的标准或规范，明显的差异点要说明。
6、本项目适用于现行的国家标准、规范；没有国家标准、规范，但有行业标准、规范的，约定适用行业标准、规范；没有国家和行业标准、规范的，约定适用工程所在地地方标准、规范。
7、各种标准、法规、供货合同及招标文件中的相关要求有不同规定时，按照高标准和严要求执行。
二、工程装备运行条件：1、安装场所：户内安装。
2、海拔高度≥1500m3、环境温度-35ºC4、日温差25ºC。
5、相对湿度≤42%（25ºC）。
感应加热器TIH 240
c) 若有需要，请按
键选择节能加热模式，见 3.6 节。
d) 按 键，启动加热程序。剩余的加热时间会在加热器上显示出来。 e) 当加热到了预设加热时间，加热器对工件自动退磁后关闭。
f) 提示音表明加热周期结束。信号提示音持续时间为 10 秒，或按下 g) 加热器可继续用同样的设置来加热下一个工件。
键终止。
TIH 240
10
3.2.3.温度控制工作模式—温度或轴承模式
a) 按 键或 键选择相应的加热模式
b) 若您按了 键，请用
键手动选想要加热的目标温度
若按了 键，加热器会自动选择 110°C，这是用于加热轴承的默认，见 3.6 节。
d) 按 键，启动加热程序。工件被加热到的实际温度会在加热器上显示出来。
3. 操作 .....................................................................................................................................7
3.1. 使用前的准备 ...........................................................................................................................7 3.2. 键盘使用 ...................................................................................................................................8 3.5. 退磁........................................................................................................................................ 12 3.6. 50%加热功率 ......................................................................................................................... 13 3.7. 安全保护 ................................................................................................................................ 13
(完整word版)电动PTC技术规范(检验规范)..
电动PTC技术规范（检验规范）前言为实现新能源电动汽车PTC加热器检验的规范化，根据国家相关的法规、政策、技术要求，结合我公司产品开发流程，编制本检验规范。
本检验规范主要指导生产部门对零部件检验、判定工作。
本标准由产品开发技术中心提出，前瞻性技术科归口.本标准主要起草人：本标准审核人:本标准批准人：1概述本标准规定了电动汽车PTC加热器的术语与定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于江铃汽车股份有限公司电动汽车PTC电加热器的设计、制造、检查与验收。
2规范性引用文件下列文件对于文件的应用是必不可少的，凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本适用于本文件。
GB/T191-2008 包装储运图示标志GB/T 2421。
1-2008 电工电子产品环境试验概述和指南GB/T 2423。
4-2008电工电子产品环境试验第2部分GB/T 2423。
10—2008电工电子产品环境试验第2部分GB/T 2423。
17—2008电工电子产品环境试验第2部分GB/T 2423.22—2002电工电子产品环境试验第2部分GB/T 2828.1—2003计数抽样检验程序GB/T 4706.1—2005家用和类似用途电器的安全GB/T 7153-2002直热式阶跃型正温度系数热敏电阻器GB/T 8410-2006汽车内饰材料的燃烧特性GB/T 6461-2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T 9969-2008工业产品保证文件GB/T 12666.2-2008单根电线电缆燃烧试验方法GB/T 14436—1993工业产品保证文件GB/T 20626-2006特殊环境条件GB/T 2164-1995家用和类似用途的风扇型PTCR发热器GB/T 2165-1995家用和类似用途的风扇型PTCR发热器安全要求GB/T 29106-2004汽车低压电线束技术条件GB/T 417。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：XXXXXXX4×240T/H 机组工程湿式电除尘项目电加热器技术规范书招标方：XXXXXXXX保有限公司日期：二〇一六年五月目录1．总则 (1)2．工程概况 (2)3.设计和运行数据 (2)4．技术条件 (4)5．质量保证 (9)6．供货范围 (11)7.监造、检验和性能验收试验 (12)8.油漆、包装、运输 (13)9．技术资料 (14)10.质保期及售后服务 (15)11．技术服务和设计联络 (15)12、分包与外购 (19)13、差异表 (19)14、投标方需要说明的其他问题 (20)1．总则1.1本技术规范适用于山东滨北新材料有限公司氧化铝配套第二汽站4×240T/H 机组工程湿式电除尘器改造工程电加热器及其辅助设备的功能、设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范所涉及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范和相关的国际国内标准的优质产品及其相应服务。
业主方提出的合理的、有相同应用的要求，卖方应满足并不发生费用变化。
1.3如果卖方没有以书面方式对本技术规范的条文提出偏差，买方将认为卖方提供的设备完全符合本技术规范的要求。
偏差(无论多少)必须清楚地表示。
1.4凡在卖方设计范围之内的外购件或外购设备，卖方至少要推荐2至3家生产厂家供买方确认。
1.5设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.6在签订合同之后，到卖方开始制造之日的这段时间内，买方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，卖方应遵守这个要求，具体款项内容由双方共同商定。
1.7本技术规范所使用的标准，如遇到与卖方所执行的标准不一致时，按较高的标准执行，但不应低于最新中国国家标准。
如果本技术规范与现行使用的有关中国标准以及中国部颁标准有明显抵触的条文，卖方及时书面通知买方进行解决。
1.8本技术规范为订货合同的附件，与合同正文具有同等效力。
1.9合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等必须使用中文，如果卖方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。
1.10 采用国际单位制。
本工程采用KKS编码，设备资料、图纸及设备名牌上应标明设备的KKS编码。
1.11卖方应提供全新合格优质产品，卖方负责供货设备的设计，最终需经买方确认后再进行生产。
1.12 投标方对本技术规范书如有差异，无论差异之处多么微小，都必须在差异表中详细列出并进行说明和澄清，如果投标方没有以书面形式在差异表中提出异议，均被视为接受和同意本技术规范书的要求。
1.13投标方应承诺保证合同交货期，还应满足招标方根据工程进度而调整交货期的要求并不因此而增加费用，同时要求其承诺在合同执行期阶段不提出涨价等条款。
1.14 投标方应承诺保证合同交货期，还应满足招标方根据工程进度而调整交货期的要求并不因此而增加费用，同时要求其承诺在合同执行期阶段不提出涨价等条款。
投标方应承诺在设备参数变化 5 %范围内，不涉及价格变化。
2．工程概况本项目位于鲁北平原南端，紧靠胶济铁路和济青高速公路，距济南 70 公里、距淄博 30 公里。
现有4台 240t/h 锅炉，采用石灰石-石膏湿法脱硫工艺，二炉一塔设置。
由于出口参数无法适应新的环保要求，本次对 4台锅炉进行脱硫提效和加装湿式电除尘装置及对引风机系统进行扩容，以满足目前的环保要求。
本次项目只针对湿式电除尘器。
2.1气象条件2.1气象条件3. 设计和运行数据3.1设计参数(空白处由卖方填写)3.2 卖方设计数据表(空白处由卖方填写)4.1 设计要求1）电加热器的设计、制造和试验应符合有关最新的国标、部标及行业标准。
电加热器应能长期正常运行，设计参数符合本技术规范要求。
买方不接受带有试制性质的部件。
2）电加热器腔体焊接合格，密封良好不允许有漏风。
3）加热元件由发热部分及不发热部分组成。
加热器接线盒与腔体之间设置隔热区，防止介质温度传递到接线盒，避免线缆在高温情况引起的老化及损坏。
4）加热器由电加热芯及腔体组成，加热元件外壳为金属“U”管状，加热元件的最终外径为 12 mm，外绕5mm高散热片，电加热芯安装在腔体上部。
引出棒和电阻丝的连接为柔性连接。
加热元件的弯曲处弯曲工艺必须保证不降低加热元件的质量。
加热器的焊接工艺必须经严格的工艺评定。
5）每个电加热芯设有 1 个温度报警。
6）沾污情况下加热器的压损不超过1000Pa。
7）为保证加热管固定，在加热器内部设有支撑板。
8）易于磨损、腐蚀、老化或需要调整、检查和更换的部件应提供备用品，并能比较方便地拆卸、更换和修理。
所有重型部件均应设有便于安装和维修的起吊或搬运设施（如吊耳、环形螺栓等）。
9）空气电加热器无故障连续运行时间 30000小时, 无论冬季还是夏季，加热器出口空气温度不低于本技术规范的要求(流量低于3600Nm3/h)。
10）空气电加热器装配完后在厂内应进行热态试验，合格后才能出厂。
11）在额定工作电压下，加热器额定功率允许偏差为+5%（按正偏差加工设计）。
12）主要部件技术及材料要求:a)加热元件外管壳材料： SUS304 。
b)加热元件的绝缘材料：氧化镁粉c)高温电阻丝： Ni80Cr20 。
d)电热元件的封口材料：硅胶。
e)电加热元件引出棒和电阻丝连接：柔性连接。
f)电加热元件固定方式：焊接固定。
13）接口要求a)管道接口：接口方式：法兰进口法兰：出口法兰：测温口: M27X1.5外螺纹b)电加热器电源接线盒：材料：不锈钢304用于动力电缆与电加热器的连接。
接线盒外壳设有动力电缆的支撑件。
每个加热芯接线盒上安装有电源防水接头 2 只G2.5(适用最大电缆外径φ50) ,超温信号线防水接头 1 只G0.5(适用最大电缆外径φ9)和电缆固定用接头，便于客户电缆的连接。
加热器动力线建议采用： 3×120mm2 ＋1×70mm 电缆线 2 根；接线盒外壳设有动力电缆的支撑件。
接线盒内外皆设有接地端子，并带有接地标志。
c)出口测温仪表接线盒：材料：铸铝接线盒上安装有进线组合1只G0.5(适用最大电缆外径φ9)，便于客户电缆的连接。
接线盒内外皆设有接地端子，并带有接地标志。
d)连接电缆：选型：现场超温铂电阻PT100到控制柜，电缆线建议采用: 3×1.5的屏蔽控制信号电缆1根。
现场出口温度铂电阻PT100到控制柜，电缆线建议采用: 3×1.5的屏蔽控制信号电缆1根。
4.2 电气要求每台加热器电控柜内含1台电加热器及2台热风风机（一运一备，每台为7.5kW；本工程共3台风机，单元制两用一备）的动力及控制回路，包括进线的开关、接触器、热继、中间继电器、及其附件一整套元件。
每台加热器控制柜电源进线采用 1 路电缆进线。
进线方式：下进下出。
要求每台加热器控制柜交流输入电压为三相四线AC380V,频率50Hz。
卖方电加热器全部采用三相可控硅控制，以保证电加热器整体功率输出稳定。
卖方加热器应具备相应的相不平衡保护措施，所采用的接线方案应经过买方确认。
应考虑适宜的故障隔离措施，每组加热器的故障不得直接影响总电源开关。
所采用的元器件应与低压柜内器件保持一致。
卖方提供风道式电加热器（含电源控制柜），但控制柜应留有热风风机控制启停等必要的控制信号(具体端子数量再议)，通过买方DCS系统控制热风风机启停。
控制柜应装有必要的进线隔离开关、断路器、辅助继电器、接触器、过流继电器、端子排、接地端和电缆连接单元。
入口应设置总电源隔离开关，方便现场设备检修。
加热器回路设有短路、接地保护；保护装置设置应满足《IEC 60947-4-1-2012低压开关设备和控制设备.第4-1部分:接触器和起动器.电气机械接触器和起动器》等相关规范要求。
加热器所有设备及模块均可由单元机组DCS控制，卖方提供的就地控制柜应能接受买方DCS控制系统的信号，并送出与单元机组DCS联系的所有信号，与DCS分界点为就地控制柜的端子排。
电加热器控制柜一般要求：(1)应遵照《GB/T 494-1993低压电器外壳防护等级》、《GB725-2005低压成套开关设备和控制设备》等最新版有效国家标准。
(2)防护等级：室内型外壳防护等级应不低于IP54（有散热要求的不低于IP4X），室外型外壳防护等级应不低于IP55。
(3) 控制柜的电缆入口处，预留有25%的裕度。
(4) 控制柜的端子排留有20%的备用量。
(5) 控制柜内配备节能型照明灯，灯控管制可与柜门的开闭同步。
(6) 控制柜的设计要考虑内部带电元器件的散热。
(7) 低压配电开关柜主要元器件要求采用施耐德、ABB、西门子品牌产品。
(8) 主母线和分支母线应采用高强度螺栓（螺栓长度在紧固后应有2牙的裕度）连接的高导电率的铜排（满足IEC28标准，导电率不低于9%）。
母线应加保护套、色标，螺栓连接处应加绝缘套。
(9) 柜内母线要求单独封闭。
(10) 柜体外壳材质采用厚度不小于2.0mm厚的304不锈钢拉丝板制作，柜内加上不锈钢骨架，以提高整个柜体的强度。
厚度、强度满足国家相关标准。
颜色由买方确定。
每台电加热器控制柜尺寸（高*深*宽）。
控制柜元件的布置和接线：(1) 元件布置合理，便于散热及更换。
当控制柜内散出的热量超过部件允许运行温度时，应采取自动启动机械通风冷却等措施。
(2) 控制导线选用铜质。
导线截面：电流互感器和断路器的跳、合闸回路导线截面不小于4mm2，其它回路的导线截面不小于2.5mm2。
(3) 柜内端子排上每个端子只连接一根导线。
配电柜中的端子应采用通用DIN卡轨安装的接线座，所有电线、电缆均应采用鼻子压接，电缆牌、导线的标号应为打印且清晰齐全，电缆牌的内容应包括：电缆编号、长度、型号、起始终止点。
(4) 由于湿式电除尘器周围环境存在有电磁干扰，因此在电气控制线路中受干扰影响正常工作的回路应设置电磁屏蔽。
(5) 设备出现异常时，应发出动力或控制电源消失等报警（预告）信号。
(6) 乙方提供的控制柜，出厂前应做整组通电模拟工况的动作试验。
(7) 过负荷保护应为手动复归式。
4.3 仪表和控制要求(I&C)1）DCS提供4-20mA温度设定信号（DCS1：4mA代表-200℃，20mA代表600℃）到控制柜，由控制柜的温度控制仪表进行温度控制。
2）采用PT100热电阻。
采用安徽天康股份有限公司的产品。
所有PT100引出线有防水式接线盒。
根据管路来选择螺纹连接型或焊接型。
测温元件安装的插入深度符合相应的标准。
3）本控制系统在和DCS的PID调控系统协调后，采用智能调节器和DCS组建串级调节。
