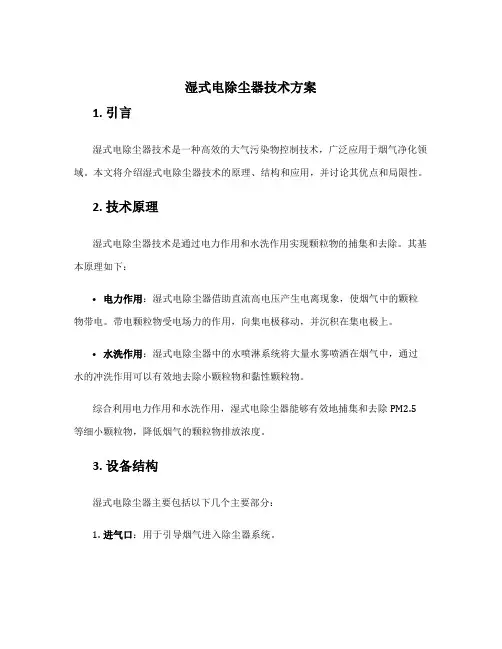

湿式电除尘器技术方案
湿式电除尘器技术方案1. 引言湿式电除尘器技术是一种高效的大气污染物控制技术，广泛应用于烟气净化领域。
本文将介绍湿式电除尘器技术的原理、结构和应用，并讨论其优点和局限性。
2. 技术原理湿式电除尘器技术是通过电力作用和水洗作用实现颗粒物的捕集和去除。
其基本原理如下：•电力作用：湿式电除尘器借助直流高电压产生电离现象，使烟气中的颗粒物带电。
带电颗粒物受电场力的作用，向集电极移动，并沉积在集电极上。
•水洗作用：湿式电除尘器中的水喷淋系统将大量水雾喷洒在烟气中，通过水的冲洗作用可以有效地去除小颗粒物和黏性颗粒物。
综合利用电力作用和水洗作用，湿式电除尘器能够有效地捕集和去除PM2.5等细小颗粒物，降低烟气的颗粒物排放浓度。
3. 设备结构湿式电除尘器主要包括以下几个主要部分：1.进气口：用于引导烟气进入除尘器系统。
2.电场区：包括高压电源、集电极和放电极等组成。
高压电源提供直流高电压，使烟气中的颗粒物带电。
集电极和放电极配置在电场区域内，从而创造出较强的电场力。
3.喷淋系统：喷淋系统包括喷嘴和水泵等设备。
喷嘴将水雾喷洒到进入电场区的烟气中，起到冲洗颗粒物的作用。
4.集尘室：集尘室是湿式电除尘器的核心组成部分。
它通过电场的作用和水洗作用，将烟气中的颗粒物捕集和去除。
5.排气管道：排气管道将经过湿式电除尘器处理的烟气排放到大气中。
4. 技术优点湿式电除尘器技术具有以下优点：•高效去除颗粒物：湿式电除尘器结合了电力作用和水洗作用，能够高效捕集和去除细小颗粒物，有效改善大气环境质量。
•适应性强：湿式电除尘器对不同粉尘的适应性较好，能够处理高浓度的颗粒污染物。
•低能耗：湿式电除尘器的能耗相对较低，与传统除尘设备相比具有较好的能源节约效果。
•废水处理：湿式电除尘器通过喷淋系统产生废水，这些废水需要进行处理后才能排放。
这种处理过程可以进一步减少对环境的污染。
5. 技术局限性湿式电除尘器技术也存在一些局限性：•设备体积较大：湿式电除尘器需要配置喷淋系统和集尘室，相比其他除尘设备，体积较大。
湿式电除尘器技术规范65汇总
湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。
在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，满足相应要求。
卖方执行本协议书所列标准。
有不一致时，按较高标准执行。
设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。
卖方提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。
合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。
卖方保证提供的产品符合安全、健康、环保标准的要求。
卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。
若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。
工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。
卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。
如用其他语言，买方将拒绝接受。
二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。
在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。
湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。
湿式电除尘器技术标准规范设计书
1.4设备、系统采用的专利涉及到的全部费用均被认为已包含在设备报价中，承包方应保证发包方不承担有关设备专利的一切责任。
1.5在签订合同之后，到承包方开始制造之日的这段时间内，发包方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，承包方应遵守这个要求，具体款项内容由供需双方共同商定。
4.3布置场地要求
1#锅炉配套的湿式静电除尘器布置在新增脱硫塔内，2#锅炉配套的湿式静电除尘器布置在原脱硫塔内，吸收塔加固由承包方负责设计、发包方施工。
4.4性能要求
4.4.1承包方不得把设备进口粉尘粒径分布定为性能保证的一个条件。
4.4.2 除尘器的钢结构设计
1）除尘器本体钢结构的设计温度为80℃。
该层层底埋深为0.3-4.9 m，层底标高为656.89-665.70 m。
②层粉质粘土: 黄褐色，灰褐色,褐黄色,可塑～硬塑,含煤屑、煤块、砖屑 及小砾石等。含少量云母片、可见细小虫孔。刀切面光滑。下部土质较纯。无摇振反应，干强度中等，韧性中等。压缩系数a1-2平均值为0.32Mpa-1，属中等偏高压缩性土。
砂砾卵石：杂色，成分以灰岩、砂岩为主，分选性差、磨园度差、为次园、棱角状、粒径一般0.3～4cm，个别较大。 该层中含夹薄层粉土、中粗砂等。
该层层底埋深为10.2-12.7m，揭露层厚6.9-10.65m，层底标高为649.30-653.50m。
④层砂质页岩（C3t）：黑色、灰黑色，稍湿，质软，容易风化成碎片，属强—中等风化，岩芯呈碎块状，采芯率低。局部可见浅黄色黄铜矿脉、局部见铝土质泥岩。
①层杂填土 ：褐黄、褐灰、灰黑、杂色，稍湿，松散，含煤块、砖屑、炉渣、石块、白灰块、矸石、木材、树根等，下部含土量增大。个别部位表层有路面。标贯击数为离散性大。该层为新近堆积。
滨海二期湿式电除尘技术规范
浙能绍兴滨海热电厂二期扩建工程湿式电除尘系统招标文件技术规范2016年1月目录附件1 技术规范 (1)1 总则 (1)1.1概述 (1)1.2工程概况 (2)1.3环境条件与设计条件 (3)2.1设备规范 (7)2.2性能要求 (9)2.3结构/系统配置要求 (11)2.4电气设备要求 (17)2.5仪表和控制要求 (28)2.6制造的基本要求 (36)3 标准、性能保证 (37)4 设计与供货界限及接口规则 (40)5清洁，保温油漆、包装、装卸，运输与储存 (41)6 湿式电除尘主要技术参数表 (43)附件2 供货范围 (49)附件3 技术资料及交付进度 (54)附件4 设备交货进度 (63)附件5 设备监造、检验和性能验收试验 (65)附件6 技术服务和联络 (69)附件7 分包与外购 (72)附件8 大（部）件情况 (73)附件9 技术差异表 (74)附件10 附图 (74)附件11性能考核条款 (75)附件12投标方要说明的其他问题 (76)附件13 安全文明施工协议 (77)附件1 技术规范1 总则1.1 概述1.1.1 本技术规范适用于浙能绍兴滨海热电厂二期扩建工程湿式电除尘器及其附属设备的采购和供货，提出了该设备的功能设计、制造、性能、检验、安装和试验等方面的技术要求。
1.1.2 本技术规范所涉及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方保证提供完全符合本技术规范要求和现行工业标准的优质产品。
1.1.3湿式除尘器应采用成熟可靠的技术。
1.1.4 从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方遵守这些要求。
具体项目由买卖双方共同商定。
1.1.5 本招标文件所使用的标准，如遇与投标方所执行的标准不一致时，按较高的标准执行。
1.1.6投标方具有应用于国内单机容量300MW及以上燃煤发电厂的合同业绩。
湿式电除尘器技术规范设计6.
技术规范潍坊恒联浆纸有限公司湿式电除尘器技术规范一、总则本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。
在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，满足相应要求。
卖方执行本协议书所列标准。
有不一致时，按较高标准执行。
设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。
卖方提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。
合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。
卖方保证提供的产品符合安全、健康、环保标准的要求。
卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。
若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。
工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。
卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。
如用其他语言，买方将拒绝接受。
二、工程概况潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。
在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。
湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。
炼钢厂湿电除尘维修技术标准
湿电除尘维修技术标准一、适用范围1.1本技术标准适用于XX炼钢厂湿电除尘的维护和检修。
1.2本标准解释权归属炼钢厂点检站。
二、概述湿式电除尘器由湿电本体、氮气控制系统、冲洗系统和污水系统组成。
1.氮气系统控制设备:氮气进气阀、氮气加热器2只1.1氮气进气阀:确保湿电设备的安全运行。
1.2氮气加热器:控制氮气加热器出口温度在一定范围内。
1.3工艺管路:氮气进气管路分两路,分别向一、二电场提供氮气,管路各自独立。
1.4在氮气加热器出口有温度测量仪器,氮气加热器根据出口温度值和瓷瓶温度值的设定进行温度调节。
2.污水自滤系统控制设备:污水自滤泵2台,一用一备。
1.1污水自滤泵一用一备,24小时运行。
2. 2污水自滤泵将污水管内的脏水经过过滤送往净水罐,并将脏水送往污水罐。
3.排污水系统控制设备:排污水泵2台,一用一备，水罐液位:连续液位变送器1只3.1排污水泵一用一备。
3.2变频器控制:将液位划分为高液位、低液位,在画面上进行设置，当污水实际水位高于设定的高液位的时候排污泵启动当实际液位低于设定液位的时候排污泵停止。
4.净环水系统控制设备:增压净水泵2台,一用一备,进水阀1台,净水灌液位计1只。
进水阀用来控制补水，当净水灌实际液位低于设定值的时候进水阀自动打开, 当实际液位高于设定值的时候进水阀自动关掉。
增压泵:一用一备运行。
5.冲洗水系统设备:冲洗水泵3台,二用一备，阀门若干。
每个电场使用一个水泵进行冲洗。
从净水罐内取水,冲洗泵将水送上顶部平台,用于湿电内部冲洗喷嘴供水。
切断阀门根据控制系统要求和炼钢冶炼过程的需要进行动作。
冲洗系统主要分成顶部冲洗和侧部冲洗。
收到出钢信号后，首先进行顶部冲洗,然后进行侧部冲洗。
三、使用范围、工作原理和工艺过程L使用范围a.烟气来源:炼钢转炉一次烟气b.烟气温度:50-65℃C.烟尘初始浓度：IOO (Max: 160) mg∕Nm3d.转炉一次烟气超低排放专用设计2.工作原理湿式电除尘器除尘原理是：电除尘器内部核心装置为极线和极板。
湿式电除尘器安全操作规程
湿式电除尘器安全操作规程1.熟悉设备：操作人员必须熟悉湿式电除尘器的工作原理、结构和操作步骤，了解仪表和设备的使用方法。
2.佩戴个人防护装备：在操作湿式电除尘器时，必须佩戴个人防护装备，包括安全帽、防护眼镜、防护口罩和防护手套等。
这将帮助预防潜在的伤害。
3.定期检查设备：在操作湿式电除尘器之前，必须定期检查设备的工作状态和安全性能。
确保电源线、插头和插座没有损坏，水泵和水路畅通无阻。
4.建立安全区域：在操作湿式电除尘器时，必须设立安全区域，并在工作区域内设置明显的警示标志，以确保其他人员不会进入工作区域。
5.严禁擅自拆卸设备：未经授权，严禁擅自拆卸设备的零部件，包括电源线、水泵和风机等。
如果需要进行维修或更换零部件，必须由专业人员进行。
6.定期清洁设备：定期清洗湿式电除尘器的过滤器和屏蔽板，保持设备的工作效率和过滤效果。
在清洁过程中，必须切断设备的电源，并确保过滤器和屏蔽板完全干燥后再重新安装。
7.防止设备过载：在操作湿式电除尘器时，必须遵守设备的额定负荷。
如果设备工作时间较长，应定期检查设备的温度和电流等参数，确保设备没有过载和过热现象。
8.紧急停机：在发生异常情况时，如设备过热、电源线损坏或水路堵塞等，操作人员必须立即切断电源并采取相应的紧急停机措施。
随后，必须及时检查和修复设备，确保其安全可靠。
9.禁止使用有缺陷的设备：如发现设备有任何损坏或安全隐患，必须立即停止使用，并通知维修人员进行检修和维护。
10.妥善保管设备：在操作湿式电除尘器之后，必须将设备放置在干燥、通风、无尘的地方，并避免设备与其它物品受潮损坏。
通过遵守以上安全操作规程，可以最大程度地确保湿式电除尘器的安全运行，并保护工作人员的身体健康。
同时，也能够提高设备的使用寿命和除尘效果，确保工作场所的清洁和环境的健康。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
湿式电除尘器技术规范
一、总则
本协议书适用于潍坊恒联浆纸有限公司3、4#锅炉石灰石石膏法脱硫塔后配套湿式电除尘器工程，它提出了湿式电除尘器的本体及其电气设备、辅助设备的功能设计、结构、性能、安装和试验等方面的技术规范。
在本协议书中提出了技术的说明，并未规定所有的技术要求和适用的标准，卖方提供一套满足规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，满足相应要求。
卖方执行本协议书所列标准。
有不一致时，按较高标准执行。
设备采用的专利涉及到的全部费用均已包含在设备报价中，卖方保证买方不承担有关设备专利的一切责任。
卖方提供高质量的设备。
这些设备是成熟可靠、技术先进的产品，且制造厂已有相同容量机组合同设备制造、运行的成功经验。
合同签订之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求。
卖方保证提供的产品符合安全、健康、环保标准的要求。
卖方对成套设备（含辅助系统与设备）负有全部技术及质量责任，包括分包（或采购）的设备和零部件。
若本技术规范各附件前后有不一致的地方，以有利于设备安全运行、工程质量为原则，由买方确认。
工程联系文件、技术资料、图纸、计算、仪表刻度和文件中的计量单位均采用法定计量单位。
卖方提供给买方的所有技术文件、资料和图纸（包括国外的技术文件、资料和图纸）均用中文编写。
如用其他语言，买方将拒绝接受。
二、工程概况
潍坊恒联纸浆有限公司3、4#(2×75t/h)锅炉分别采用电袋除尘器和三电场电除尘器，烟气由除尘器进入引风机后汇总进入一台石灰石石膏法脱硫塔，由于炉外湿法脱硫自身的特点，造成烟气中携带部分水分、气溶胶、脱硫浆液、盐分等物质，致使烟尘排放浓度超标。
在不改变原有设备的情况下，在脱硫塔后引风机前新增一台湿式静电除尘器。
湿式电除尘器作为烟气处理的最终精处理装置，使得出口粉尘排放浓度在20mg/Nm3以下，同时湿式电除尘器也可以作为脱除湿法脱硫塔后逃逸的酸水雾的电除雾器。
1、除尘器性能及结构参数如下：
1.1基本参数
1.1.1 3#炉电袋除尘器设计参数：
静电（预）除尘设备基本技术参数。
