详解喷涂机器人的术语及关键参数

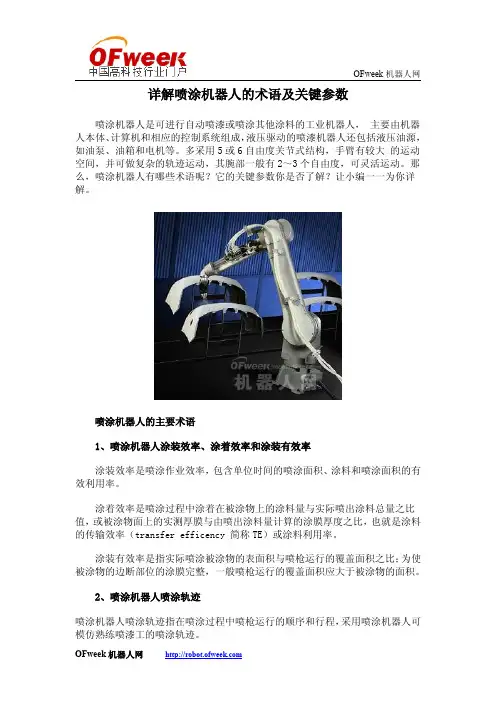

详解喷涂机器人的术语及关键参数喷涂机器人是可进行自动喷漆或喷涂其他涂料的工业机器人，主要由机器人本体、计算机和相应的控制系统组成，液压驱动的喷漆机器人还包括液压油源，如油泵、油箱和电机等。
多采用5或6自由度关节式结构，手臂有较大的运动空间，并可做复杂的轨迹运动，其腕部一般有2～3个自由度，可灵活运动。
那么，喷涂机器人有哪些术语呢？它的关键参数你是否了解？让小编一一为你详解。
喷涂机器人的主要术语1、喷涂机器人涂装效率、涂着效率和涂装有效率涂装效率是喷涂作业效率，包含单位时间的喷涂面积、涂料和喷涂面积的有效利用率。
涂着效率是喷涂过程中涂着在被涂物上的涂料量与实际喷出涂料总量之比值，或被涂物面上的实测厚膜与由喷出涂料量计算的涂膜厚度之比，也就是涂料的传输效率（transfer efficency简称TE）或涂料利用率。
涂装有效率是指实际喷涂被涂物的表面积与喷枪运行的覆盖面积之比；为使被涂物的边断部位的涂膜完整，一般喷枪运行的覆盖面积应大于被涂物的面积。
2、喷涂机器人喷涂轨迹喷涂机器人喷涂轨迹指在喷涂过程中喷枪运行的顺序和行程，采用喷涂机器人可模仿熟练喷漆工的喷涂轨迹。
3、喷涂机器人的涂料流率喷涂机器人涂料流率是单位时间内输给每个旋杯的涂料量，又称喷涂流量、出漆量（率）。
除旋杯转速外，涂料流率是第二个影响雾化颗粒细度的因素。
当其他参数不变的情况下，涂料流率越低，其雾化颗粒越细，但同时也会导致漆雾中溶剂挥发量增大。
喷涂机器人涂料流率高会形成波纹状的涂膜，同时当涂料流量过大使旋杯过载时，旋杯边缘的涂膜增厚至一定程度，导致旋杯上的沟槽纹路不能使涂料分流，并出现层状漆皮，这会产生气泡或涂料滴大小不均匀的不良现象。
喷涂机器人每支喷枪的最大涂料流率与高速旋杯的口径、转速涂料的密度有关，其上限由雾化的细度和静电涂装的效果来决定。
实践经验表明，涂料应在恒定的速度下输入，在小范围内的波动不会影响涂膜质量。
喷涂机器人在实际的喷涂过程中每个旋杯所喷涂的区域不同，其涂料的流率等也不相同，另外由于被涂物外形变化的原因，旋杯的涂料流率也要发生变化。
喷涂机器人介绍
喷涂机器人通常采用先进的运动 控制系统和喷涂技术，能够实现 复杂轨迹的喷涂作业，同时具备 高效、环保、安全等优点。
喷涂机器人的应用领域
01
02
03
汽车制造
喷涂机器人广泛应用于汽 车制造领域的车体表面喷 涂作业，提高喷涂质量和 效率。
家具制造
在家具制造行业中，喷涂 机器人用于木质家具的表 面喷涂，提高喷涂质量和 效率。
02 喷涂机器人的工作原理
喷涂机器人的组成
机械臂
用于抓取和移动喷枪，实现喷 涂动作。
控制系统
控制机械臂的运动轨迹和喷枪 的工作状态，确保喷涂质量。
传感器
检械臂和喷枪所需的能源 和气源。
喷涂机器人的工作流程
定位
机器人通过传感器和控 制系统确定需要喷涂的
喷涂机器人能够适应各种复杂的工作环境和喷涂需求，实现高效、精准的喷涂作 业。在各个行业中，喷涂机器人都发挥着重要作用，提高了生产效率和产品质量 。
05 结论
总结
喷涂机器人是一种高效、精准的 自动化喷涂设备，广泛应用于汽 车、家具、建筑等行业的喷涂作
业。
喷涂机器人具有高精度定位、稳 定喷涂、高效生产等优点，能够 提高喷涂质量和效率，降低人工
未来喷涂机器人将更加注重环保和可 持续发展，采用更加环保的材料和工 艺，降低对环境的影响。
THANKS FOR WATCHING
感谢您的观看
喷涂机器人通常配备高精度的喷枪和稳定的控制系统，能够实现均匀、高质量的喷 涂效果，同时减少材料浪费和环境污染。
在汽车制造过程中，喷涂机器人可以快速、准确地完成车体各个部位的喷涂，包括 车身外部、内部和引擎部件等，显著提升了生产效率和产品质量。
家装行业的应用
2-喷涂机器人概述
alias mcdata pib_backup programs
robdata
custmc：通用的用户换色清洗后台程序 custpnt ：通用的用户喷涂生产后台程序
CNAUS - 27
通用的-.sys文件 syspar 用户可编辑的系统参数
PIB涂装控制板内的文件结构
目录名称 config a_physical b_device c_applicator d_brush param <brush device name> e.g: A1Brush calib
CNAUS - 33
IRB5500 机器人吹扫区域
u u
来自吹扫单元的空气经由柔性软管（内含电缆）进入到支座单元内。 从支座单元流出，经由底座单元（1轴）和2轴臂，空气被传送到3轴臂 的后部。
CNAUS - 34
IPS 控制系统
Integrated Process System (IPS) 集成工艺控制系统：
ROBOBEL625
G1 v3 COPES RB1000-SSD / SAD Cartridge BELL
ECCO Gun
MM BELL925 ROBOBEL925/926 G1 v3 BELL
RB1000-WSC
ROBOBEL951
CNAUS - 6
ABB喷涂机器人常规型号：
S4P S4P+ IRB 5400 IRB 5400 IRB 5300 IRB 540 IRB 580 IRB 5600 IRB 5300 IRB 540 IRB 5500
n n
机器人均带有24vDC的控制电源。(制动器也用24vDC释放) 带有SMB串口测量板,收集并传送电机位置信息(编码器位置和转数数 据)。测量板连接3.8v电池，当外部电源关闭时，起保存数据作用。
全自动智能喷涂机器人
山东本森智能装备全自动智能喷涂机器人是现代工业制造领域中的重要设备，它们通过结合先进的机器人技术、自动化控制技术和喷涂技术，实现了对工件表面的高效、精准喷涂。
以下是对全自动智能喷涂机器人的详细介绍：一、定义与功能全自动智能喷涂机器人是一种集成了高精度机械臂、智能控制系统和喷涂装置的自动化设备。
它们能够根据预设的程序和参数，自动完成工件的识别、定位、喷涂和清洗等全过程，无需人工干预。
全自动智能喷涂机器人广泛应用于汽车、家电、家具、五金等行业的喷涂生产线中，显著提高了生产效率和喷涂质量。
二、主要特点1.高精度喷涂：采用高精度传感器和控制系统，实现对喷涂路径、喷涂速度和喷涂量的精确控制，确保涂层均匀、无瑕疵。
2.高效作业：能够连续不断地进行喷涂作业，大大提高了生产效率。
同时，它们还具备快速换色和清洗功能，减少了生产准备时间。
3.灵活性：具备多关节结构，能够灵活调整喷涂角度和距离，适应不同形状和尺寸的工件。
此外，还可以根据生产需求进行编程和调整，实现多种喷涂模式和工艺。
4.环保节能：采用先进的喷涂技术和环保涂料，减少了对环境的污染。
同时，通过精确控制涂料的用量和喷涂范围，降低了涂料的浪费。
5.智能化管理：配备智能控制系统和人机交互界面，能够实时监测喷涂过程中的各项参数和状态，并具备故障诊断和报警功能。
此外，还可以与生产线上的其他设备进行联动和集成，实现智能化管理和生产。
三、技术原理全自动智能喷涂机器人的技术原理主要包括以下几个方面：1.机械臂技术：采用高精度机械臂作为执行机构，通过电机驱动实现多关节的灵活运动。
机械臂的末端安装喷涂装置和传感器等部件，用于完成喷涂作业和实时监测。
2.智能控制技术：通过内置的智能控制系统对机械臂的运动轨迹、喷涂参数等进行精确控制。
控制系统根据预设的程序和算法计算出机械臂的运动路径和喷涂参数，并通过电机驱动实现机械臂的精确运动。
3.喷涂技术：采用空气喷涂、静电喷涂等先进的喷涂技术，实现对涂料的精确控制和均匀喷涂。
喷 涂 机 器 人 概 述-ABB IRB5400培训资料
ATMA - 17
IRB580负载图
ATMA - 18
IRB540工作范围(长手臂和短手臂型)
ATMA - 19
Small IRB540工作范围
ATMA - 20
IRB540负载图
ATMA - 21
FlexPainter IRB 5500
A complete new approach to automotive exterior painting
DeskWare: DeskWare:
ATMA - 33
防爆吹扫单元
吹扫系统的作用: 吹扫系统的作用: •在包含有电气元件的机械手内部施加过压，阻止爆 在包含有电气元件的机械手内部施加过压， 在包含有电气元件的机械手内部施加过压 炸 性气体进入到机械手里面. 性气体进入到机械手里面. 吹扫系统组成: 吹扫系统组成: •危险区域之外的吹扫单元. 危险区域之外的吹扫单元. 危险区域之外的吹扫单元 •机械手内部的吹扫传感器. 机械手内部的吹扫传感器. 机械手内部的吹扫传感器 •控制柜内的吹扫控制电路. 控制柜内的吹扫控制电路. 控制柜内的吹扫控制电路
ATMA - 12
ABB喷涂机器人 ABB喷涂机器人
ATMA - 13
Slim Arm Robot IRB5400工作范围
ATMA - 14
Process Arm Robot IRB5400工作范围
ATMA - 15
IRB5400负载图
ATMA - 16
IRB580工作范围(长手臂和短手臂型)
ATMA - 34
喷涂机器人清扫单元工作原理
ATMA - 35
喷涂机器人吹扫单元
A型吹扫单元:安装在喷房(危险区)外部 型吹扫单元:安装在喷房(危险区)
工业机械手自动化喷涂机器人
山东本森智能装备工业机械手自动化喷涂机器人，也称为喷漆机器人或喷涂机器人，是工业自动化领域中的重要设备。
它们主要用于实现各种物体表面的自动喷漆或喷涂其他涂料，广泛应用于汽车制造、航空航天、家具制造、电子产品制造和建筑行业等多个领域。
以下是关于工业机械手自动化喷涂机器人的详细介绍：一、定义与组成喷涂机器人主要由机器人本体、计算机和相应的控制系统组成。
一些液压驱动的喷涂机器人还包括液压油源。
其腕部一般有2~3个自由度，可灵活运动，以适应不同形状和尺寸的喷涂对象。
二、技术特点1.高精度：喷涂机器人能够按照预设的路径进行精确的喷涂操作，确保涂料均匀覆盖，提高涂装质量。
2.高效率：机器人喷涂速度快，能够大幅度提升生产效率，降低人工成本。
3.安全环保：减少喷涂过程中有害气体的吸入，保护员工健康，同时降低环境污染。
4.适用性强：能够适用于不同形状、尺寸和材质的喷涂对象，满足多样化的生产需求。
5.智能化：部分高端喷涂机器人采用了人工智能技术，可以自动识别并学习喷涂的最佳实践，实现自我优化。
三、应用场景1.汽车制造：在汽车生产过程中，喷涂机器人能够对车身进行精确的喷漆涂装，提高涂装质量和效率。
2.航空航天：在飞机制造过程中，喷涂机器人能够在复杂的曲面和狭小的空间中进行精确的喷涂操作，提高防腐蚀效果和涂装质量。
3.家具制造：喷涂机器人能够凭借其精准的位置控制和喷涂控制技术，实现高质量的喷涂效果，提升家具产品的品质。
4.电子产品制造：在电子产品的生产过程中，喷涂机器人可以对产品进行外观喷涂和防护涂层的喷涂，提高产品的美观性和功能性。
5.建筑行业：在建筑施工过程中，喷涂机器人能够实现大面积的喷涂作业，提高施工效率和涂装质量。
四、工作流程喷涂机器人的工作流程一般包括前期处理、刮腻子、保护、预热（可选）、喷涂、烘烤固化、清理、检查和包装等步骤。
通过这些步骤，喷涂机器人能够完成从工件表面处理到最终涂层固化的全过程。
五、市场现状与发展趋势随着科技的不断进步和制造业的快速发展，喷涂机器人在市场中的应用越来越广泛。
杜尔喷涂机器人基础
DDL 输入
DDL 地址 拨码
压力传感 器的反馈
高压发生器
1 控制器 2 发生器 3 线路板
1 CON 10，接地连接 / 块 2 CON 6，发生器的供应和控制电压 3 CON 9，连接至外部系统（可编程逻 辑控制器PLC，操作配电板 ...) 4 CA7，EcoHT G500 的电压源 5 CA7，EcoHT G500 的电压源 6 CON 8，来自发生器的实际值
杜尔机器人基础
机械
电气
软件
机器人各轴的情况 机器人站的布局 油漆溶剂管路图 雾化器 换色阀 计量泵
模块式控制柜介绍 机器人控制网络 RPC 伺服控制器 比例阀 高压发生器
EcoScreen 3Donsite 示教器
机器人各轴
• • • • • • • •
机器人有六个轴可以动作 水平旋转移动 机臂1绕轴旋转移动 机臂2绕轴旋转移动 机臂2处的手动轴线偏移角旋转移动 手动轴线垂直偏移角旋转移动 雾化装置法兰处的手动轴线旋转移动 6轴均由伺服电机驱动。 轴线 1 轴线 2 轴线 3 轴线 4 轴线 5 轴线 6
站布局
• 见EcoDocu文件中内容
雾化器
旋杯
固定到六 轴法兰盘
里面有空 气马达， 管路和阀
空气马达
制动空气方 向
驱动空气的 方向
光纤测速区
6
旋杯
15%的油漆 从中心孔
油漆流向
油漆导板
溶剂的流向
换色阀
油漆回流口
油漆进口
灰色的环代表没 有回流
黑色的环代表这 阀有回流
机器人操作台
3,4
10
21
操作台对应的模式
21-模式 0 10-模式 Auto 3,4 A 状态 生产
