浅谈高性能混凝土

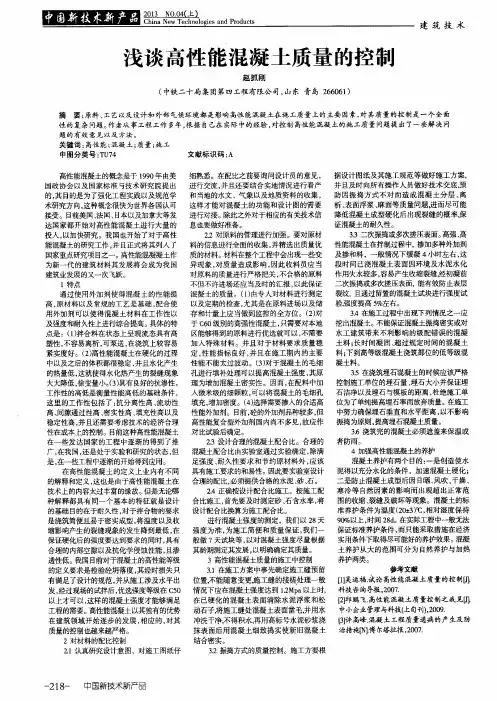

浅谈高性能混凝土质量的控制
文献标 识码 ： Ａ
高性能混凝土 的概念 是于 １ ９ ９ ０ 年 由美 细熟 悉。在配 比之前要 询问设计 员 的意见 ， 据设计 图纸及 其施工 规范等 做好施 工方案 ， 预 国政协 会 以及 国家标准 与技术 研究 院提 出 进行 交流 ， 并 且还要结 合实地情况 进行看 产 并且及 时 向所 有操作 人员做好 技术 交底， 防因振 捣方 式 不对 而 造 成混 凝 土 分层 、 离 的， 其 目的是 为了强化工程实 践 以及规 范学 和当地的水文 、气 象以及地质 资料 的收集 ， 表面浮 浆 、 麻面 等质量 问题， 进而 尽可 能 术研究方 向 ， 这种概念很快 为世界各 国认可 这样才 能对混 凝 土的功 能和设 计 图的需 要 析 、 接受 。目 前美 国 、 法 国、 Ｅ ｔ 本以及加拿大等发 达 国家都 开始 对高性 能混 凝土进 行大 量 的 投入， 以加快研究 。我 国也开始 了对 于高性 能混凝土 的研究工作 ， 并 且正式将 其列入 了 国家重点研究项 目之一。 高性能混凝凝土作 为新一 代 的建筑 材料其 发展将 会成 为我 国 建筑业发展的又一次飞跃 。
进行对接 。 除此之外 对于相 应的有关技 术信 降低混凝土成型硬化后出现裂缝的概率’ 保 息也要做好准备 。 证混凝 土的耐久 陛。 ２ ２对 原料的管理进行加强 。要 对原材 ３ － ３二次振捣或多 次搓压 表面。 高强 、 高 掺加多种 外加剂 料 的信 息进行全面 的收 集 ， 并精选 出质量优 性能混凝土在拌制过程 中， 质 的材料 。 材料在整个工程 中会 出现一些变 及掺和料 ，一般情况下 缓凝 ４ 小 时左 右 ， 这 异 现象 ， 对 质量 造成 影响 ， 因此 收料员 应 当 段 时间 已浇混凝 土表 面 因环 境及 水泥 水化 对原 料的质量进行严 格把关 ， 不合 格 的原料 作用失水较多 ， 容易产 生收缩裂缝经 初凝前 不 但不许进场还 应当及时 的汇报 ， 以此保证 二次振捣或 多次搓压 表面， 能有效防止表层 且通过 留置 的混凝 土试 块进行强度试 混凝土 的质量 。（ １ ） 由专 人对材 料进行测定 裂纹 ， 以及定期 的检查 ， 尤其是在 原料进场 以及储 验强 度提高 ５ ％ 左右 。 存和计量 上应 当做到监控 的全方位 。（ ２ ） 对 ３ ４在施工过程 中出现下列情况之 一应 于Ｃ ６ ０ 级别 的高强性混凝土 ， 只需要 对本地 挖出混凝土。 不能保证混凝 土振捣 密实或对 区能够得 到的原料进行 优选就可 以 ， 不需要 水工 建筑带 来不 利影 响的级 配错误 的混 凝 加 入特殊 材料 。并且 对 于材料要 求质 量稳 土料 ； 长 时间凝 固 、 超过 规定 时间 的混凝 土 定， 性能 指标 良好 ， 并 且在 施工 期 内的主要 料 ； 下到高等级 混凝土浇筑 部位 的低 等级混 性 能不能太过 波动 。（ ３ ） 对 于混凝 土的毛 细 凝土料 。 孔 进行填补处理可 以提高混凝 土强度 ， 其原 ３ ５ 在浇筑埋石混凝 土的时候应该严格 理为增加混凝 土密实性 。因而 ， 在配料 中加 控制 施工单位 的埋石 量 、 埋石大小 并保证 埋 杜绝施工 单 入微米级 的细 颗粒 ， 可以将混凝 土的毛 细孔 石 洁净以及埋石与模 板 的距离 ， 填充 ， 增加 密度。（ ４ ） 选 择需要掺人的合适高 位 为了单 纯提高埋石率而放弃质量 。 在 施工 性能外加剂 。目 前， 砼的外加剂 品种较多 ， 但 中努力确保埋石垂 直和水平 距离 ， 以不 影响 商｝ 生 能复合 型外加剂 国内 尚不多 见 ， 故应作 振捣为原则 ， 提高埋 石混凝 土质量 。 ３ ． ６浇筑 完的混 凝土必须遮盖来 保温或 对 比试验后确定 。 ２ － ３设计合理 的混凝 土配合 比。合理 的 者防雨 。 混凝 土配合 比由实验 室通过实 验确定 ， 除满 ４加强 高性 能混凝 土的养护 足强度 、 耐久 性要求 和节 约原材 料外 ， 应该 混凝 土养 护有两个 目的 ： 一是 创造使水 具有施 工要求的和易性。因此要实验 室设 计 泥得 以充 分水化 的条件 ，加速混 凝土硬 化 ； 二 是防止混凝 土成型后 因 Ｅ ｔ 晒、 风吹 、 干燥 、 合 理的配 比， 必须 提供合 格的水泥 、 砂、 石。 ２ Ａ正确按设 计配合 比施工 。按施 工配 寒 冷等 自然 因素 的影 响而 出现 超 出正常 范 合 比施工 ， 首先 要及时测 定砂 、 石含水 率 ， 将 围的收缩 、 裂缝及破 坏等现 象。混凝土 的标 准养护 条件为 温度 （ ２ Ｏ ± ３ ） ℃， 相对 湿度保 持 设计配合 比换算为施工配合 比。 ０ ％以上 ， 时间 ２ ８ ｄ 。 在 实际工程 中一般无法 进行混凝 土强度 的测定 ，我们 以 ２ ８ 天 ９ 而 只能采取措施 在经济 强度 为 准 ， 为施 工简 便和 质量保 证 ， 我 们一 保证标准养护 条件 ， 混凝 般做 ７ 天试 块等 ， 以对 混凝土强度 尽量根 据 实用条件下取得尽可能好 的养 护效果 。 土 养护从 大 的范 围可分 为 自然 养护 与加热 其龄期测定其发展， 以明确确定其质量。 ３高性能混凝土质量 的施工 中控制 养 护两类 。 参考文献 ３ ． １在施工方案中事先确定施工缝预留 １ １ 吴运福 ． 试 论高性 能混凝 土质量 的控 制叨． 位置＇ 不能随意变更施 工缝的接槎处理一般 『 情况下应在 混凝土强度达 到 １ ． ２ Ｍ ｐ ａ 以上 时， 科技咨询导报 ， ２ ０ ０ ７ ． ２ ］ 邱鹏 飞． 高性能 混凝土质 量控 制之我 见叨． 在已硬化的混凝土表面清除水泥浮浆和松 ｆ 动石子将施工缝处混凝土表面凿毛， 并用水 中小企业 管理 与科技（ 上 旬刊） ， ２ ０ ０ ９ ． ３ １ 许 高峰 ． 混凝 土工程质 量通病 的产 生及 防 冲洗干净， 不得积水， 再用高标号水泥砂浆浇 『 治措施 １ ． 博尔塔拉报， ２ ０ ０ ７ ． 抹表面后用混��
浅谈高性能混凝土的质量与施工控制
粗， 混凝 土的强度 越高。配制 Ｃ ５ ０～Ｃ ８ ０的混凝 土用砂 宜选用
细度模数大于 ２ ． ３的中砂 ， 对于 Ｃ ８ ０ Ｃ １ ０ ０的混凝土用砂宜选 用细度模数大于 ２ ． ６的中砂或粗砂 。 ２ ． １ ． ２ 粗集料 高性能混凝土必须选用强度 高 、 吸水 率低 、 级配 良好 的粗
基 本要求并适合工业化 生产 与施工的混凝土 。 高性能混凝土 与普 通混凝 土相 比， 高 性能 混凝 土 具有 如
下 独特的性能 ：
１ ． １ 耐 久性
集料 。宜选择表面粗糙 、 外形有棱角 、 针片状 含量低 的硬质砂 岩、 石灰 岩 、 花 岗岩 、 玄武岩碎石 ， 级配符合 规范要 求 。由于高 性能混凝 土要求 强度 较高 ， 就 必须使粗 集料 具有 足够 高 的强
关键词 ： 高性 能 混 凝 土 ； 耐久性 ； 体 积 稳 定 性 ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ６—８ ５ ５ ４ ． ２ ０ １ ３ ． ０ ２ ． ０ １ ８ １ 高 性 能 混 凝 土 的 定 义 及 性 能 高性能混凝土 （ Ｈ ｉ ｇ ｈ Ｐ ｅ ｒ ｆ ｏ ｒ ｍ ａ ｎ ｃ ｅ Ｃ ｏ ｎ ｃ ｒ ｅ ｔ ｅ ， ｍ， Ｃ ） 是 以耐久性 的 粗 细 程 度 对 混 凝 土 强度 有 明 显 的 影 响 ， 一般情 况下 ， 砂子越
的下沉 速度慢 ， 在相 同振 动时 间 内， 下沉 距 离短 ， 稳 定性 和 均 匀性 好。同时 ， 由于高 性能混 凝 土 的水灰 比低 ， 自由水少 ， 且 掺入超 细粉 ， 基 本上 无泌 水 ， 其水 泥浆 的粘性 大 ， 很 少产 生 离 析 的现象 。
１ ． ３ 力 学性 能
浅谈高性能混凝土
浅谈高性能混凝土高性能混凝土（High Performance Concrete，HPC）是一种特殊的水泥混凝土，是一种强度较高、耐久性好的水泥混凝土，具有高抗压强度、高抗裂性能、优异的耐久性、良好的抗冻性、减缩性和流动性等特点。
HPC可以在大跨度桥梁、高楼大厦、堤坝、隧道等工程中被广泛应用，已成为建筑工程领域中不可或缺的一种材料之一。
一、HPC的特点1、高抗压强度：HPC的抗压强度在60—100MPa之间，比普通混凝土高出近3倍，远远高于传统混凝土的抗压强度，能够承受更大的荷载。
2、高抗裂性能：HPC的抗裂性能好，能够避免在干缩过程中的裂缝和变形，有效地保障了结构的稳定性。
3、优异的耐久性：HPC在长期使用和恶劣环境下仍能保持其性能，不受酸、碱、盐等腐蚀，适用于各种环境条件下的建筑工程。
4、良好的抗冻性：HPC中添加了一定比例的高效减水剂，有效地减少了含水量，提高了水泥水化率，增强了抗冻性。
5、减缩性好：HPC中加入了控制混凝土收缩量的措施，有效地控制了混凝土干缩变形和裂缝的产生。
6、流动性好：HPC具有极好的流动性，可通过自流、振捣、压实等方法施工，保证结构的密实性。
二、HPC的应用HPC广泛应用于大跨度桥梁、高楼大厦、高耸危济建筑、大型基础设施工程（如隧道、水坝、高速公路、机场等）、工业场所（如化工、电厂、火车站等）以及各种特殊场合下的建筑结构中。
HPC还可用于制作预应力混凝土构件、墙板、地板、梁、柱、板、管道等，具有广泛的应用前景。
三、HPC的制作HPC的制造过程相对比较复杂，要注意以下几点：1、原材料的选取：HPC需要选择优质的水泥、矿物掺和料、高效减水剂和粉煤灰等原材料。
2、配合比的确定：根据结构设计要求和制作的目的，通过实验确定配合比以保证HPC的高性能。
3、掺合料的配比：掺合料的配比一般在10%以上，可以根据各种环境的不同要求确定。
4、混合过程的控制：HPC混合过程中应严格控制搅拌时间、搅拌速度、搅拌方向等参数。
浅谈高性能混凝土的特点和现场施工质量控制
拌制高性能混凝土的水 。 其质量应符合 《 混凝 土用水标 准）Ｇ ６— ） Ｊ３ Ｊ ２０ 的规定 。凡符合饮用水标准 的水 ． ０６ 既可使用。 为防止发生破坏性碱骨料反应 ． 当结构处于潮湿环境且骨料有碱 活性时 ． 每立方米混凝土拌合物的总碱含量不宜大于 ３ Ｋ ． ． ｇ超时采取 Ｏ
２１ ．． 度 ２强
求． 偏差不宜大于＋ ０ ｍ。 ２ｍ 混凝土 的强度是其最基本 的性能特征 。高层建筑 、 大跨度桥梁等 （） ４ 搅拌混凝 土前 ． 应严格测定粗细骨料 的含水率 ， 根据测的含水 都对混凝土强度提 出了更高的要 求 一般认 为 ． 只要水胶 比低 于 １ ． 率 的大小及时调整施工配合 比 ． ４
２高性能混凝土配合 比设计原则和原材料控制 ．
２ 配制 目 ． １ 标其 主要影响因素
２１１耐久 性 ．．
商性能混凝 土配合 比设计首先要保证 其满 足耐久性要求 ． 与普 这 通 混凝土不同。耐 久性要求包括抗渗性 、 冻性 、 抗 抗化学侵蚀性 、 抗裂 性、 耐磨性和体积稳定性 以及碱一集料反应等。由于大多数造成混凝 土劣化的原因都 是有害介 质通过水的侵入而发生的 ． 所以混凝土抗渗 性直接影响到混 凝土的运输混凝 土时 。应使罐 车高速旋转 ２一 采 Ｏ
３ｓ， ０ ）但不得再次加水 。 （） ３ 杜绝现场 随意对混 凝土加水而加大流 动 陛， 那样会改变混凝
土的水胶 比． 降低了混凝土 的强度和耐久性 根据工程特点 ， 所处环境以及设计 、 施工 的要求 ， 品种 和强度 选择 （） ４ 混凝土人模前 ． 应把模板内的残渣清 扫干净 ， 采用专用设 备测 配 制高性能混凝土用的水泥应符合现行 国家标准《 通用硅酸盐水泥》 定 混凝土 的温度 、 坍落度 、 含气量及泌水等工作性能 ， 只有拌合物性能 （ １５ ２ ０ ） ＧＢ ７ — ０ ７ 规定 。不宜使用早强水泥。 符合设计或配合 比要求 的混凝土方可入模 浇筑 。 ２２２细 骨 料 ．． （） ５ 混凝土浇筑时 ． 应采用分层连续推移的方式进行 ， 间隙时间不 应采用级 配合理 、 质地均 匀坚固 、 吸水率底 、 孔隙率小 、 洁净 的天 得超过前层混凝土 的初凝 时间或 能重塑的时 间，不 得随意留置施工 然河砂 ， 也可采用专 门机组生产的人工砂 。 不宜使用山砂。 不得使用海 缝 。 砂 细度模数 Ｍ ＝ ． ３ ｘ２ —． ６ ０ （） ６ 在炎热季节浇筑混凝土 时 ， 应避免模板 和新 浇筑混凝土直接 ２２３粗骨料 ．－ 受阳光照射． 保证混凝土入模前模板和钢筋的温摩及附近的局部气温 应选 用级 配合理 、 粒形 良好 、 质地坚硬 、 洁净的碎石 ， 也可采用碎 均不超过 ４ ％． ０ 并尽可能避开最炎热 的时间段浇筑混凝土。混凝 土人 卵石 ，宜 采用砂岩石 。粒径宜 为 ５ ２ ｒｍ．最大公称 粒径不 宜大于 模温度宜控制在 ５ ３ ℃ －０ ａ ～０ ２ｒ ５ ｍ。不得大过设计保护层厚度 的 ２ 或钢筋的最小间距的 ３ ａ ／ ３ ／ ４ （） ７ 在浇筑混凝 土过程 中或浇筑完成时 ， 如混凝 土表面泌水较多 ， ２ ．矿物掺合料 。（级 粉煤灰 、 ．４ ２ Ｉ 磨细矿粉 ） 须在不扰动已浇筑混凝 土条件下 ． 采取措施将水排 除。 Ｉ 级粉煤 灰需 水量比不应大于 １ ０ 细 度不应大于 １％． ０ ％， ２ 烧失量 （） ８ 混凝土振捣 过程 中 应避免重复振捣 ， 也不能将振捣棒放在混 不应大于 ３ ％。磨 细矿粉 比表面积应３ Ｏ ５ ０ ／ｇ 烧失量 不应大 于 凝土内平拖 ． ． Ｏ ５ ～ ０ ｍ￣ ， Ｋ 不得用振捣棒驱赶混凝土 ， 应避免碰撞模板 、 钢筋及其它 ３ ％， ． 需水量 比不应大于 １ ％， Ｏ ０ 活性指数不应小于 ９ ％（８ ） ０ ５ ２天 。 预埋件 。 ２２５ ．．外加 剂 （） ９ 混凝土在浇筑过程 中及 时将入模混凝 土均 匀振捣密实 ， 不得 采用减水率高 、 塌落度损失小 、 适量引气 、 质量 稳定 、 能满足混凝 随意加密振点或 漏振 ． 每点的振捣时 间以表面泛浆或 （ 转第 １ 下 ３页 ）
浅谈高性能混凝土配合比及收缩徐变效应
浅谈高性能混凝土配合比及收缩徐变效应摘要：混凝土结构因其具有易加工、能耗低、耐久性好、与钢材等结合性好、适宜于大规模生产等特点，问世一百多年来，已成为现代结构不可缺少的工程结构。
混凝土技术的发展使预应力混凝土技术的设想成为现实，同时预应力混凝土技术的发展也使大跨与超大跨桥梁的应用与日俱增，这些建筑物均对结构构件提出了高强、轻质的要求，为此高强高性能混凝土逐渐成为人们关注的焦点。
关键词：混凝土；配合比；收缩徐变一、高性能混凝土配合比设计方法很久以来，良好的配合比设计需要更多的是“技巧而非科学”。
这句话充分说明了长久以来配合比的确定主要依靠经验和试验，从而产生了诸多经验性模型，而大多数模型并没有充分认识到经验性本质所在。
本文介绍一种比较流行的高性能混凝土（HPC）配合比设计方法：全计算法。
下面对全计算法进行简要介绍。
1.1 全计算法的基本观点：1) 混凝土各组成材料(包括固、气、液三相)具有体积加和性；2) 石子的空隙由干砂浆填充；3) 干砂浆的空隙由水填充；4) 干砂浆由水泥、细掺合料、砂和空气隙所组成。
1.2 全计算法需要考虑的地方：1、参数 A、B 的选择全计算法进行 HPC 混凝土设计时，水胶比的计算公式中A、B 的参数仍以《JGJ 55-2000 普通混凝土配合比设计规程》为依据，而规程中规定的参数适用于混凝土强度等级小于C60 级时，与高性能混凝土一些要求已经不符。
2、砂拔系数的选择全计算法中的砂拔系数设定偏高。
目前混凝土骨料主要为两种碎石掺配，在实际施工过程中应严格控制粒径<5mm><5mm><5mm>根据以上二点，进行一些参数的修改，并在全计算法的基本观点中增加一点。
为：4) 干砂浆由水泥、细掺料、砂和空气隙所组成；5) 粒径<5mm>此方法合适于 52.5 级或以上的水泥。
二、高性能混凝土的工作及力学性能工作性主要描述新拌混凝土运输和振捣密实的能力，是新拌混凝土的重要性能，也将影响服役混凝土的性能。
浅谈高性能混凝土特性及发展应用
减水 剂及掺合足够 的超细 活性掺合料 ， ： 如 硅灰 、 优质粉煤灰 、 细磨矿 超 渣等达到低水胶 比状态， 并且具有耐久性、 工作性、 各种力学性能的新型 混凝土 。高性能混凝土 以耐久性作为设计 的主要技术指标， 针对各种用 途的要求， 能保证混凝土的适用性和强度并达到高耐久： 高工作性、 陛、 高 体积稳定性和经济性 。需要知道的是， 强度高的混凝土不一定就是高强 混凝士 ， 高性能混凝土也不一定就是高强混凝土。强度高了如果性能不 好 ， 不 是 高 性 能 混 凝 土 。建 设 部 大 力 推 广 的 不 但 强 度 高 并 且 性 能 好 的 也 新型混凝土 。在实际推广应用 中需避免重强度、 轻性 能的错误做法。
１ 高 强 混 凝 土 的特 性 ． ２
（） １ 强度 高。与普通混凝土相 比， 由于高强度混凝土的强度 以及弹性 模量 比较高 ， 能利用这一特性大幅度的降低高层和超高层工程纵 向受力 结构 的截面尺 、 扩大 了工程的使用面积 ， 较大程 度上提高 了工 程的使用 功能 ； 并且 由于结构截面尺寸的降低 ， 大大减少 了工程结构的 自重， 从而 解决 了工程的结构 自重 占主要因素 的问题 。不仅如此 ， 由于混凝十强度 的提 高， 还能节约混凝土 的原材料、 加快施工进度提 高建筑工程 的经济
１ 高强 混凝 土的定 义及特 性
１１ 高强混凝土的定 义 ．
混凝土的强度级别 ≥Ｃ ０的混凝 土称之为高强度混凝土。 ６
改善 了混凝 土的工作性； ②微集料 作用： 高性能混凝 土中胶凝 材料用量
大， 有较大部分不 能完全水化而取微集料 作用 。由于矿物掺合料很细 ， 能 置换 出混凝土 中更小空间 中的水 ， 混凝土更密实 ， 使 于是强度 、 渗性 、 抗 抗冻性、 抗腐 蚀性 等提高， 而干缩及 徐变降低； 胶凝材料及火 山灰反应 ③ 作用 ： 矿物掺合 料不仅是胶凝材料 ， 还可 以水化凝结硬 化， 产生强 度， 更 重要的是能与水泥水化产物 Ｃ （ Ｈ） 发生火山灰反应， ａ０ ， 改善水化物组成 与过渡区微观 结构 。另外， 多数细矿物掺合料水化放热低 ， 大 因此有利于 制备高性能混凝土 。某些矿物掺合料 ， 如掺粉煤灰及磨细矿渣 的混凝土 ， 对提高混凝土强度效果并不明显，却可使混凝土的密实性得到改善 ， 大 大 降低 其 渗透 性 ， 而 提 高 其 耐 久 性 。 从
浅谈高性能混凝土及其耐久性
能降低用水量 ， 减少水灰 比。 使混凝土的总孔隙 ． 特别是毛细管孔隙率 大幅度 降低 。 泥在加水搅拌后 ， 水 会产生一种絮凝状结构。 在这些絮凝 混凝 土 工 程 因 其 工程 量 浩大 ， 会 因耐 久 性 不 足 对 未 来 社 会 造 成 状 结 构 中 ， 裹 着 许多 拌 和水 ， 而 降 低 了 新 拌混 凝 土 的 工 作 性 。 工 将 包 从 施 极 为 沉重 的负 担 。 据 美 国一 项 调 查 显 示 ． 国 的 混 凝 土 基 础 设 施 工 程 中为 了保 持 混 凝 土拌 合 物 所 需 的 工 作 性 ． 必 须 在拌 和 时相 应 地增 加 美 就 总 价 值约 为 ６万 亿 美 元 ，每 年 所 需 维 修 费 或 重 建 费 约 为 ３千 亿 美 元 。 用 水 量 ， 样 就会 促 使 水 泥 石 结 构 中 形 成 过 多 的 孔 隙 。 当加 入 减 水 剂 这
实 度 和 空 隙 特征 。混 凝 土 密 实 度 越 好 ， 强度 越 高 ， 且 毛 细 管 孔 道 少 ， 并 周 围 环境 的水 不 容 易 渗 入 ， 而 其 耐 久性 也 愈 高 。在 相 同 的密 实 度 的 因
条件下 ， 混凝 土 的空 隙 小 且 为 封 闭 而 分 散时 ， 久 性 较 高 。 耐 综 前 分 析 ， 提 高 混 凝 土 的 耐久 性 ， 须 降 低 混 凝 土 的 孔 隙 率 ， 要 必 特
要】 近些年来 ， 混凝土的应用越来越广泛 ， 混凝土的强度不断提 高， 某些工程根据 自身特点 需要 ， 在提 出高强度的 同时， 也提 出耐久
性 和 施 工 和 易性 的要 求 。
【 关键词】 高性能混凝土 ： 耐久性； 用 应
１ 高性 能 混 凝 土
浅谈高性能混凝土hpc的性能以及配合比设计
鼹塑：整凰．浅谈高性能混凝土(H PC)的性能以及配合比设计卢建财余磊(河南省公路工程局集团有限公司，河南郑州450000)喃要j高性能漫凝圭制备的主要鼓术途径是掺优质治巨珍和件和高效减水烈，使高性能混凝土炙得既经济叉具有环境生态保护作用。
本文以郑卅黄河公铰两用桥承台混凝主．为啻6对高性能混凝土的配舍比设计和性能倪热巨等方面进行探讨。
【荚键词1簖幽匏混凝土(H P C)：配合比：性能优越雎双掺高性能混凝土在郑州黄河公铁两用桥C45承台中进行了成功应用。
现就此混凝土配合比在配制、性能及经济效益方面进行分析。
1原材料及承台混凝土的技术要求1．1原材料情况1)孟电P．042．5水泥：比表面积为335m2／kg,细度29％、密度31l O kg／m3．28天实测强度值53BM pa；2)信阳¨区中砂：表观密度2694kg，m3、细度模数285、含泥量14％：3)5—25连续级配碎石：表观密度2746kg／m3．针片状颗粒含量4B％、含泥量05％、压碎值9．7％；4)I级粉煤灰：密度2210kg／m气细度9-596，需水量比90％，烧失量3．1％：5)$95级磨细矿渣粉：比表面积352m2／kg、密度2720kg／m3、28天活性指数”1％、需水量比93％：6)江苏博特聚羧酸高性能减水剖：减水率330％；7)地下水。
所用原材科各项性能指标实测值全部符合相关规范及设计文件的要求。
12．试验方法配合比设计参照JG J550—2000(普通混凝土配合比设计规程>、J T J041—2000<从路桥涵施工技术规；苗、G BJl46—90够}j篥灰混凝土应用技术规洒-及施工经验等；混凝土工作性等依据G BJ80085进行：混凝土力学性能的测试依据G B81085进行。
13承台混凝士拄术要求技术指标：碳化环境(r3)、冻融环境(D3)、含气量≥5％、最大水胶比O厶胶材用量340—450kg／m302配合比设计配合比设计是其配合比的设计应以安全、经济、合理为原则，以耐久性、工作性、抗压强度为谢寸指标，并综合考虑和分析影响H PC性能与配合比各种参数的因素来确定其配合比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈高性能混凝土
介绍高性能混凝土发展过程，指出高性能混凝土特性，阐明高性能混凝土技术要点及施工控制。
标签：高性能混凝土技术要点施工控制
0 引言
高性能混凝土是一种新型高技术混凝土，是在大幅度提高普通混凝土性能基础上采用现代混凝土技术制作的混凝土。
它以耐久性作为设计的主要指标，针对不同用途要求，具有高耐久性、高工作性、高强度和高体积稳定性等许多优良特性，同时低水胶比，选用优质原材料，掺加足够数量矿物细掺料和高效外加剂的配置特点，被认为是目前全世界性能最为全面的混凝土。
本文根据参加新建铁路哈尔滨至大连客运专线工程施工的实际经验，简单谈谈高性能混凝土技术。
1 高性能混凝土定义
1990年5月，美国国家标准与技术研究院与美国混凝土协会召开会议，首次提出高性能混凝土这个名词。
对高性能混凝土至今国际上没有一个公认的定义，美国和加拿大的学者强调并侧重是硬化后混凝土的性能，特别是耐久性；而日本学者则重视混凝土在新拌状态的高流动性与自密实性。
综合各国学者意见，高性能混凝土具有体现工程设计和施工要求的综合的优异的技术特性。
一般认为高性能混凝土是指用常规的硅酸盐或普通硅酸盐水泥、砂石等做原材料，使用常规制作工艺，主要依靠高效减水剂和活性矿物掺合料配制的水泥混凝土。
2 高性能混凝土特性
2.1 自密实性高性能混凝土的用水量较低，流动性好，抗离析性高，从而具有较优异的填充性。
因此，配好恰当的大流动性高性能混凝土有较好的自密实性。
2.2 体积稳定性高性能混凝土体积稳定性较高，表现为具有高弹性模量、低收缩与徐变、低温度变形。
普通混凝土弹性模量为20～25GPa，采用适宜的材料与配合比的高性能混凝土，其弹性模可达40～45GPa。
采用高弹性模量、高强度的粗集料并降低混凝土中水泥浆体的含量，选用合理配合比配制的高性能混凝土，90天龄期干缩值低于0.04%。
2.3 强度高性能混凝土抗压强度已超过200MPa。
目前，28d平均强度介于100～120MPa的高性能混凝土，已在工程中应用。
高性能混凝土抗拉强度与抗压强度值比较高强混凝土有明显增加，高性能混凝土早期强度发展加快，而后期强度的增长率却低于普通强度混凝土。
2.4 水化热由于高性能混凝土的水灰比较低，会较早的终止水化反应，因此，
水化热相应降低。
2.5 收缩和徐变高性能混凝土总收缩量与其强度成反比，强度越高总收缩量越小。
但高性能混凝土的早期收缩率，随着早期强度的提高而增大。
相对湿度和环境温度，仍然是影响高性能混凝土收缩性能的两个主要因素。
高性能混凝土徐变变形显著低于普通混凝土，高性能混凝土与普通强度混凝土相比较，高性能混凝土徐变总量（基本徐变与干燥徐变之和）有显著减少。
在徐变总量中，干燥徐变值的减少更为显著，基本徐变仅略有一些降低。
而干燥徐变与基本徐变的比值，则随着混凝土强度的增加而降低。
2.6 耐久性高性能混凝土除通常抗冻性、抗渗性明显高于普通混凝土外，高性能混凝土渗透率，明显低于普通混凝土。
高性能混凝土由于具有较高的密实性和抗渗性，因此，其抗化学腐蚀性能显著优于普通强度混凝土。
2.7 耐火性高性能混凝土在高温作用下，会产生爆裂、剥落。
为克服这一性能缺陷，可在高性能混凝土中掺入有机纤维，在高温下混凝土中的纤维能熔解、挥发，形成许多连通孔隙，使高温作用产生的蒸汽压力得以释放，从而改善高性能混凝土的耐高温性能。
3 高性能混凝土技术要点
3.1 低水胶比低的水胶比，在保证工作度的情况下尽可能减少水的用量。
3.2 高效减水剂使用高效减水剂以保证在水胶比比较低，胶结材料用量不多的情况下提高工作度。
3.3 高质量骨料选择高质量的骨料，高性能混凝土对骨料的颗粒级配和粒径有着更严格的要求，要求细骨料应选用洁净的砂子，粗骨料应是高强、低吸水性的碎石。
3.4 活性矿物材料掺入活性矿物材料可以带来很多益处：①改善新拌混凝土的工作度。
②降低混凝土硬化初期的水化热，减少了温度裂缝。
③活性矿物材料与水泥水化产物Ca(OH)2起火山灰反应，使硬化水泥浆内的空隙细化，提高水泥浆和水泥浆与骨料界面的强度，提高混凝土的抗渗性，有利于混凝土在酸性环境下的耐久性。
4 高性能混凝土施工控制
高性能混凝土质量控制的关键在于保证原材料和拌合物质量的稳定。
应充分考虑施工过程中可能出现的各种情况，制定充分的预防措施，合理设置原材料和拌合物的质量是否稳定的控制点。
下面强调以下几个施工控制要点：
4.1 搅拌站集中拌制耐久性混凝土尽可能的采用大型搅拌站集中拌制，由于
采用电子计量系统对各种原材料进行计量，整套设备自动化程度较高，受操纵人员人为影响较小，对混凝土配合比的要求执行的比较好，这样搅拌出的混凝土比较均匀，质量也相对稳定，混凝土的耐久性相对较好。
4.2 加强拌和物检测以往对混凝土拌和物出机及现场的指标一般只测混凝土坍落度，看混凝土的和易性和泌水情况。
而现在还要加测出机温度、含气量、入模温度、压力泌水率等指标而且频率比较大，这就要求试验人员要配备的比普通混凝土施工的要多。
4.3 骨料级配粒径
4.3.1 细骨料。
细骨料应选用洁净的砂子，最好是圆形颗粒的天然河砂，级配颗粒应符合标准。
4.3.2 粗骨料。
粗骨料要按粒径分仓堆放，严格按试验试配结果比例进行二次或三次级配，禁止按一种比例一成不变的对粗骨料进行级配。
任何新选料源或连续使用同料源、同品种、同规格的粗细骨料达一年时，要进行全面检测。
4.4 混凝土温度
4.4.1 混凝土温度控制原则。
混凝土温度控制的原则是：①升温不要太早和太高；②降温不要太快；③混凝土中心和表面之间，新老混凝土之间以及混凝土表面和大气之间的温差不要太大。
温度控制的方法制度要根据气温（季节），混凝土内部温度、构件尺寸、约束尺寸、约束情况、混凝土配合比等具体条件来确定。
4.4.2 夏季施工应注意事项。
在高温下拌合、浇筑和养护会损害混凝土的质量和耐久性，过热会使坍落度损失过快，拌合物用水量增大。
因此，炎热天气施工对混凝土施工最高温度和浇筑作业应有限制（入模温度不宜高于气温且不宜超过30℃）。
降温主要措施有：①用冷水或冰水做拌和水；②冷却水泥温度；③用冷却水喷洒、浸泡或冷风降低骨料温度；④对搅拌和运输设备进行遮阴、隔热处理；⑤夜间浇筑。
4.4.3 冬季施工应注意事项。
规定冬季搅拌混凝土应具有一定的出机温度（出机温度不宜低于10℃，入模温度不低于5℃），主要是避免混凝土早期受冻。
为使混凝土达到必要的出机温度，通常需要对拌和水或骨料进行预热，或两者都加热。
加热拌和水是最有效的办法，但拌和水的加热程度要适当，且应保证每盘混凝土之间温度相差不太悬殊。
为避免发生速凝或假凝现象，太热的水不要直接与水泥或外加剂接触。
为此，可采用加热水与骨料先拌和的搅拌工艺。
4.4.4 新旧混凝土浇注面温度控制。
新浇混凝土与邻接的已硬化的混凝土或岩土介质间的温差不得大于15℃。
这是因为新浇混凝土浇筑于已硬化混凝土表面时，由于两种混凝土的收缩不能同步，新浇混凝土往往由于收缩受到硬化混凝土的限制而产生开裂，这种现象在两种混凝土温差过大时更为明显。
4.4.5 混凝土拆模温度控制。
混凝土拆模时，芯部混凝土与表层混凝土之间的温差、表层混凝土与环境之间的温差均不得大于20℃。
在炎热和大风干燥季节，应采取有效措施防止混凝土在拆模过程中开裂。
4.5 混凝土养护混凝土养护要注意湿度和温度两个方面。
养护不不仅是浇水保湿，还要注意控制混凝土的温度变化。
在湿养护的同时，应该保证混凝土表面温度与内部温度和所接触的大气温度之间不出现过大的差异。
采取保温和散热的综合措施，可以防止温降和温差过大。
5 结束语
随着社会发展的需要，科学技术的进步，高性能混凝土的研究、生产与应用在不少重要工程中被采用，显示出其独特的优越性和效益性。
本文对高性能混凝土特性、技术要点和施工控制方面做了初步探讨，供大家参考学习。
参考文献：
[1]《高性能混凝土主要技术标准与施工关键技术》（铁科院编）.
[2]《高速铁路高性能混凝土应用管理技术》（赵国堂）.。
