齿轮加工工艺
齿轮轴的加工工艺步骤
齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。
在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。
本文将对齿轮轴的加工工艺步骤进行详细的探讨。
二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。
具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。
具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。
具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。
齿轮的加工工艺过程
齿轮的加工工艺过程
嘿，朋友们！今天咱们来聊聊齿轮的加工工艺过程，这可有意思啦！
你知道吗，齿轮这小家伙，别看它个头不大，作用可大着呢！要把它制造出来，那可得经过一系列精细又有趣的步骤。
选好材料后，就得给它“整形”啦。
通过锻造或者铸造，让它大致有个齿轮的样子。
这就好比给小朋友捏橡皮泥，先捏个大概的形状出来。
然后呢，就是滚齿或者插齿啦。
这就像是给齿轮“雕刻”出牙齿，让它能够准确地转动和咬合。
这可是个精细活，稍微有点偏差都不行。
再之后，还有热处理。
这就像是给齿轮“锻炼身体”，让它变得更结实、更耐用。
经过热处理的齿轮，就像是经过锻炼的运动员，更有力量啦！
然后呀，还有磨削加工。
这就像是给齿轮“化妆”，让它的表面更加光滑，转动起来更顺畅。
还有一系列的检验和测试。
这就像是给齿轮“考试”，看看它是不是合格，能不能胜任工作。
你看，制造一个小小的齿轮，居然有这么多步骤，是不是很神奇？每一个步骤都需要师傅们的精心操作和严格把关，这样才能做出高质量的齿轮。
所以呀，别小看这小小的齿轮，它背后可是凝聚了好多人的心血和智慧呢！怎么样，朋友们，现在是不是对齿轮的加工工艺过程有了更清楚的了解啦？。
齿轮齿形的加工工艺
铣齿机
用于加工各种类型的齿轮 ，包括直齿、斜齿和人字 齿。
刀具
滚刀
用于切削齿轮的齿槽。
插刀
用于切削直齿和斜齿圆柱齿轮。
铣刀
根据齿轮类型选择不同种类的铣刀。
量具与测量设备
千分尺
用于测量齿轮的尺寸精度和形位公差 。
杠杆表
光学显微镜
用于检测齿轮表面粗糙度和微观缺陷 。
用于测量齿轮的跳动量和齿距偏差。
03 齿轮齿形加工工艺方法
铣齿工艺
总结词
高效加工大型齿轮
详细描述
铣齿工艺是一种通过铣刀在齿轮毛坯上切削，形成齿形的加工方法。它适用于 加工大型齿轮，具有较高的生产效率和加工精度。
插齿工艺
总结词
适合加工直齿圆柱齿轮
详细描述
插齿工艺是利用插齿刀在齿轮毛坯上切削，形成直齿圆柱齿轮齿形的加工方法。 它具有切削速度快、加工精度高的特点，广泛应用于直齿圆柱齿轮的加工。
1.D 磨削工序同样用于提高齿轮的精度和表面光
洁度，而热处理则用于提高齿轮的硬度和抗 疲劳性能。同时，航空齿轮还需要进行一系 列的强度和疲劳试验，以确保其可靠性。
谢谢聆听
切削液的使用与管理
总结词
切削液在齿轮加工中起到冷却、润滑和清洗的作用，对提高加工质量和效率具有重要意 义。
详细描述
切削液的使用和管理需要注意以下几点：首先，要选择合适的切削液品种和浓度，以满 足加工要求；其次，要定期更换切削液，保持切削液的清洁度和浓度；最后，要采用一 些先进的切削液管理技术，如切削液过滤技术、切削液回收利用技术等，提高切削液的
磨削工序同样用于提高 齿轮的精度和表面光洁 度，而热处理则用于提 高齿轮的硬度和抗疲劳 性能。
航空齿轮加工工艺实例
第8章 齿轮加工技术
8.1 8.2 8.3 8.4
齿轮加工原理 齿轮加工工艺及方法 齿轮的测量 圆柱齿轮的机械加工工艺过程及工 艺分析
结束
8.1 齿轮加工原理
8.1.1 常见齿轮的种类
齿轮在切削加工时，工件和刀具按一定规律运动，利用
刀具切削刃对工件毛坯的切削作用，切除毛坯上多余的金属， 而得到所要求的表面形状。常用的齿轮有圆柱齿轮，圆锥齿 轮及蜗杆蜗轮等，而以圆柱齿轮应用最广。齿轮齿面的表面 形状有渐开线表面，摆线表面，圆弧表面等，渐开线表面齿 轮是最常用的齿轮，它能方便地在机床上加工出来，图8-1为 常见齿轮种类。
上一页 下一页 返回
补充：热轧
热轧就是在高于合金再结晶温度的温度中使其软 化后用压轮把材料压成薄片或钢坯的横截面，使 材料形变，但材料物理性质并无变化。
补充：冷轧
冷轧是对已经过热轧、除麻点除氧化工序的材料在 低于合金再结晶温度的温度中用压轮进一步碾压材 料以让材料有再结晶的过程。经过反覆的冷压－－ 再结晶－－退火－－冷压（反覆2～3次）过程， 材料里的金属发生分子级别的改变（再结晶），形 成的合金物理性质发生改变。
上一页 下一页 返回
图8-8 直齿圆柱齿轮的铣削
返回
8.2 齿轮加工工艺及方法
3)铣刀的选择。根据齿轮模数、压力角、齿轮齿数选择正确 铣刀。 4)分度计算与调整。据齿轮齿数选择合适的分度方法，计算 后进行有关调整。 5)确定合理铣削用量及切削液。按照切削用量选择原则，考 虑齿轮铣刀是铲齿成型铣刀，所选铣削速度应比普通铣刀略 低。为了保证齿轮加工质量和铣刀耐用度，可采用乳化液、 轻柴油等切削液。 6)对中心 对刀是使铣刀廓形的对称平面通过齿坯轴线。如偏 离标准中心，铣出的齿形将向一边倾斜，严重影响齿轮质量， 常用的方法有试切法，划线法。 7)铣削。
齿轮磨削加工工艺
齿轮磨削加工工艺
一、前期准备
1.确定齿轮的材质和规格。
2.根据齿轮的参数计算出齿轮的模数、齿数和压力角等参数。
3.选择合适的磨削机床和磨削工具。
二、磨削前处理
1.清洗齿轮表面，去除表面油污和铁锈等杂质。
2.检查齿轮的硬度和精度是否符合要求，如不符合要求则进行退火或其他处理。
3.在磨削前对齿轮进行测量，确定其实际尺寸和形状。
三、粗磨加工
1.安装好磨削机床和磨削工具，调整好刀具位置和切入角度等参数。
2.将齿轮安装到机床上，并进行对中调整，使其与刀具保持一定的距离。
3.开始进行粗磨加工，采用分段式进给方式进行加工，每段进给深度不宜过大。
四、半精密磨削
1.在完成粗磨后，对齿轮进行半精密磨削，采用同样的分段式进给方式进行加工。
2.为了保证加工质量，需要对磨削机床和磨削工具进行定期检查和维护。
3.在半精密磨削过程中，需要注意控制切削速度、进给速度和切削深度等参数，以确保加工精度。
五、精密磨削
1.在完成半精密磨削后，进行最后的精密磨削。
此时需要采用更加细致的进给方式和切入角度等参数。
2.为了保证加工质量，需要对磨削机床和磨削工具进行更加细致的检查和维护。
3.在精密磨削过程中，需要采用更加严格的控制方法来控制切割参数，以确保齿轮的最终形态、尺寸和表面质量。
六、后处理
1.完成齿轮的精密磨削后，需要对其表面进行清洗，并去除可能存在的毛刺和其他杂质。
2.对齿轮进行测量，并与原始设计要求进行比较，以确保其符合要求。
3.最后将齿轮包装好，并妥善保存。

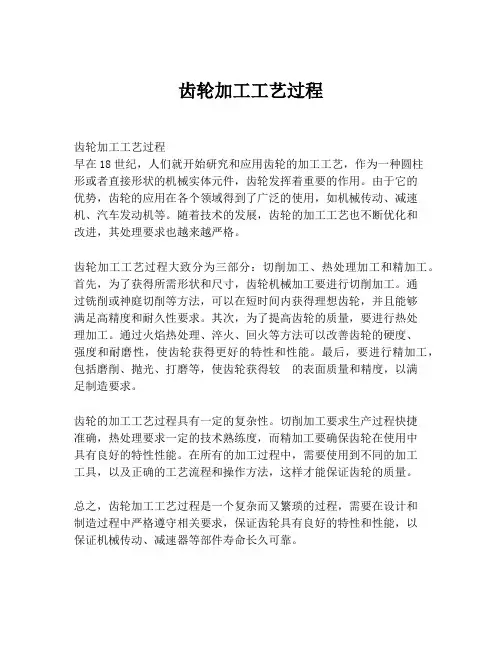

齿轮加工工艺过程
齿轮加工工艺过程
齿轮加工工艺过程
早在18世纪，人们就开始研究和应用齿轮的加工工艺，作为一种圆柱
形或者直接形状的机械实体元件，齿轮发挥着重要的作用。
由于它的
优势，齿轮的应用在各个领域得到了广泛的使用，如机械传动、减速机、汽车发动机等。
随着技术的发展，齿轮的加工工艺也不断优化和
改进，其处理要求也越来越严格。
齿轮加工工艺过程大致分为三部分：切削加工、热处理加工和精加工。
首先，为了获得所需形状和尺寸，齿轮机械加工要进行切削加工。
通
过铣削或神庭切削等方法，可以在短时间内获得理想齿轮，并且能够
满足高精度和耐久性要求。
其次，为了提高齿轮的质量，要进行热处
理加工。
通过火焰热处理、淬火、回火等方法可以改善齿轮的硬度、
强度和耐磨性，使齿轮获得更好的特性和性能。
最后，要进行精加工，包括磨削、抛光、打磨等，使齿轮获得较 的表面质量和精度，以满
足制造要求。
齿轮的加工工艺过程具有一定的复杂性。
切削加工要求生产过程快捷
准确，热处理要求一定的技术熟练度，而精加工要确保齿轮在使用中
具有良好的特性性能。
在所有的加工过程中，需要使用到不同的加工
工具，以及正确的工艺流程和操作方法，这样才能保证齿轮的质量。
总之，齿轮加工工艺过程是一个复杂而又繁琐的过程，需要在设计和
制造过程中严格遵守相关要求，保证齿轮具有良好的特性和性能，以
保证机械传动、减速器等部件寿命长久可靠。
齿轮 轴 壳体 加工工艺流程
检验
检验各部位尺寸和表面加工情况
50
入库
涂油入库
工种
工序内容
5
下料
根据设计要求，合理下料
10
车
用三爪卡盘夹持工件，车端面见平，钻中心孔，用尾架顶端顶住，粗车各个台阶，直径、长度均留余量2mm。
15
热
调制处理
20
钳
修研两端中心孔
25
车
双顶尖装夹，半精车各台阶。切相关退刀槽，倒角。
30
插
用插齿机，插出花键。
35
钳
修研两端中心孔
40
磨
用砂轮靠端面，磨各轴肩。
45
检验
检验各部的加工工序
序号
工种
工序内容
5
铸造
按图纸要求铸造
10
清砂
清砂处理
15
热
人工时效处理
20
涂漆
表面涂防锈漆
25
铣
在数控铣床上，讲毛坯孔定位夹紧，粗精铣各基面及轴承座结合面，并加工其上所有螺孔及定位孔。
30
钳
装配轴承座
35
钻
按要求钻孔。
40
钳
去毛刺，清洗。
1.齿轮的加工工序
序号
工序内容
5
毛坯锻造
10
正火
15
粗车外圆及端面，留余量1.5-2mm，钻镗花键底孔
20
拉花键孔
25
钳工去毛刺
30
精车外圆，端面及槽至要求
35
检验
40
插齿，留剃余量0.04-0.06mm
45
倒角
50
钳工去毛刺
55
剃齿
60
齿部高频淬火
盘类齿轮加工工艺流程学习心得
盘类齿轮加工工艺流程学习心得
1.一般整体齿轮的加工工艺过程：
锻造——正火——粗车——半精车——滚齿——渗碳——车碳层——淬火——磨平面——精车孔——磨孔——磨齿——检验——清洗——入库。
2.组合式齿轮的加工工艺过程。
如图一所示盘类零件在机床上的加工工艺。
首先，此图分为齿圈和齿体两部分。
齿圈材料为机械性能较好的40CrMoTi碳素合金钢，轮体材料为锻造C级钢。
它的加工工艺路线是：
粗车——热处理——半精车——热套——精车——钻油孔——滚齿——热处理——磨孔——磨齿——检验——清洗——入库。
零件加工工序是：
1.在立式车床上粗车齿圈和轮体。
2.在立式车床上半精车齿圈厚度和内孔、轮体厚度和外径（保证齿圈内孔和轮体外径的过盈配合量为0.85——0.95mm）
3.热套齿圈和轮体。
4.在立式车床上精车齿圈外径和下工序的找正基准（齿圈外径两侧0.2——0.3mm）。
5.在CW61100车床上精车轮体内孔、端面、切槽、齿圈两端面，车出油槽达到工艺文件的要求。
三、齿坯车削加工采用的切削参数
在上述加工工艺过程中，精车工序要达到工艺文件规定的表面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.锻造制坯
????热模锻仍然是汽车齿轮件广泛使用的毛坯锻造工艺。
近年来，楔横轧技术在轴类加工上得到了大范围推广。
这项技术特别适合为比较复杂的阶梯轴类制坯，它不仅精度较高、后序加工余量小，而且生产效率高。
????2.正火
????这一工艺的目的是获得适合后序齿轮切削加工的硬度和为最终热处理做组织准备，以有效减少热处理变形。
所用齿轮钢的材料通常为20CrMnTi,一般的正火由于受人员、设备和环境的影响比较大，使得工件冷却速度和冷却的均匀性难以控制，造成硬度散差大，金相组织不均匀，直接影响金属切削加工和最终热处理，使得热变形大而无规律，零件质量无法控制。
为此，采用等温正火工艺。
实践证明，采用等温正火有效改变了一般正火的弊端，产品质量稳定可靠。
????3.车削加工
????为了满足高精度齿轮加工的定位要求，齿坯的加工全部采用数控车床，使用机械夹紧不重磨车刀，实现了在一次装夹下孔径、端面及外径加工同步完成，既保证了内孔与端面的垂直度要求，又保证了大批量齿坯生产的尺寸离散小。
从而提高了齿坯精度，确保了后序齿轮的加工质量。
另外，数控车床加工的高效率还大大减少了设备数量，经济性好。
????4.滚、插齿
????加工齿部所用设备仍大量采用普通滚齿机和插齿机，虽然调整维护方便，但生产效率较低，若完成较大产能需要多机同时生产。
随着涂层技术的发展，滚刀、插刀刃磨后的再次涂镀非常方便地进行，经过涂镀的刀具能够明显地提高使用寿命，一般能提高90%以上，有效地减少了换刀次数和刃磨时间，效益显着。
????5.剃齿
????径向剃齿技术以其效率高，设计齿形、齿向的修形要求易于实现等优势被广泛应用于大批量汽车齿轮生产中。
公司自1995年技术改造购进意大利公司专用径向剃齿机以来，在这项技术上已经应用成熟，加工质量稳定可靠。
????6.热处理
????汽车齿轮要求渗碳淬火，以保证其良好的力学性能。
对于热后不再进行磨齿加工的产品，稳定可靠的热处理设备是必不可少的。
公司引进的是德国劳易公司的连续渗碳淬火生产线，获得了满意的热处理效果。
????7.磨削加工
????主要是对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，以提高尺寸精度和减小形位公差。
????齿轮加工采用节圆夹具定位夹紧，能有效保证齿部与安装基准的加工精度，获得满意的产品质量。
????8.修整
这是变速器、驱动桥齿轮装配前对齿部进行磕碰毛刺的检查清理，以消除它们在装配后引起噪声异响。
通过单对啮合听声音或在综合检查仪上观察啮合偏差来完成。
制造公司生产的变速器中壳体零件有离合器壳、变速器壳和差速器壳。
离合器壳、变速器壳是承重零件，一般采用压铸铝合金经专用模具压铸而成，外形不规则、较复杂，一般工艺流程是铣结合面→加工工艺孔和连接孔→粗镗轴承孔→精镗轴承孔和定位销孔→清洗→泄漏试验检测。
