频谱分析仪和信号分析仪有什么区别呢
频谱分析仪使用攻略
国内频谱分析仪市场频谱分析仪简称频谱仪，是用来显示频域信号幅度的仪器，在射频领域有“射频万用表”的美称。
在射频领域，传统的万用表已经不能有效测量信号的幅度，示波器测量频率很高的信号也比较困难，而这正是频谱分析仪的强项。
频谱仪与示波器属于两种类型的仪器，示波器主要显示时域信号幅度的变化，而频谱仪显示的是频域信号幅度的变化。
对于研究射频的工程师和爱好者，频谱仪是工作的好帮手，它可以形象地展示一定频率范围内信号的幅度，可以据此发现信号的存在和不同类型信号的特征。
随着科技的发展，频谱仪也从传统的模拟线路进化到数字化频谱仪，被赋予更多的功能，以适应不断出现的复杂信号。
应用与意义频谱分析仪在射频领域应用非常广泛。
频谱仪最基本的作用就是发现和测量信号的幅度。
频谱仪可以以图示化的方式显示设定频率范围内的射频信号，信号越强，频谱仪显示的幅度也越大。
通过这种特性，频谱仪被用来搜索和发现一定频段内的射频信号，广泛应用在监测电磁环境、无线电频谱监测、电子产品电磁兼容测量、无线电发射机发射特性、信号源输出信号品质、反无线窃听器等领域。
频谱仪可以测量射频信号的多种特征参数，包括频率、选频功率、带宽、邻道功率、调制波形、场强等。
在射频信号的频率测量方面，虽然频率计是专业的设备，但遇到时分多址的信号（GSM移动电话、IDEN、TETRA的信号）、跳频的信号、宽带的信号，普通频率计无法准确计数，功率计无法及时测量，而频谱仪由于基于高速的信号捕捉，则可以有机会测量这些信号。
针对这些常见的不稳定信号，很多中高档频谱仪还在测量软件上做了优化，提供专用的自动测量工具。
由于频谱仪具有图示化射频信号的能力，频谱图可以帮助我们了解信号的特性和类型，有助于最终了解信号的调制方式和发射机的类型。
在军事领域，频谱仪在电子对抗和频谱监测中被广泛应用，不同类型的雷达信号、通信电台信号、应答机信号、“敌我”识别器信号都有各自不同特征的频谱图。
在民用无线电管理领域，通过频谱图，我们可以及时发现非法使用的频率，这比传统扫描监听的效率要高得多。
频谱 分析仪
电子测量与仪器（第3版）
电子工业出版社
2. 扫频外差式
④检波器 检波器负责将输入信号转换为电压值与频率分
量大小相对应的视频电压。不同特性的输入信号，如正弦信
号、噪音信号、随机调制信号等，应采用不同检波方式以准
确测出该信号的大小。
电子测量与仪器（第3版）
电子工业出版社
2. 扫频外差式
⑤视频滤波器 视频滤波器对检波器的输出进行低通滤波。
又因中频滤波器（或窄带滤波器）幅频特性曲线形状与
频率变化速度有关，故分辨率亦与扫频速度有关，包括以下
两种情况。
①扫频速度为零时，滤波器静态幅频特性曲线的3dB带
宽称为静态分辨率。
②在扫频速度不为零（扫频工作）时，滤波器动态幅频
特性曲线的3dB带宽称为动态分辨率。在技术说明书中给出
的一般是静态分辨率。显然，动态分辨率低于静态分辨率，
因滤波器具有一定带宽，故显示的频谱线并非理想的直
线，而是一排窄带滤波器的动态幅频特性曲线，如图（b）。
电子测量与仪器（第3版）
电子工业出版社
2. 扫频外差式
①输入衰减器 输入衰减器除了对输入信号进行衰减以保
护混频器及其他电路外，还起到与输入设备阻抗匹配的作用
以实现功率测量。输入衰减器与中频放大器等配合使用实现
电子测量与仪器（第3版）
电子工业出版社
7.2 频谱仪
定义：即频谱分析仪，将构成非正弦波信号的基波与各
次谐波的频率及幅度显示在荧光屏上，得到非正弦波的
频谱图。
用途：用于信号频谱分析，以及对放大器谐波失真、信
号发生器频谱纯度以及系统频率特性分析等。
分类：数字式、模拟式
模拟式频谱仪分为顺序滤波式、扫频外差式等，用于

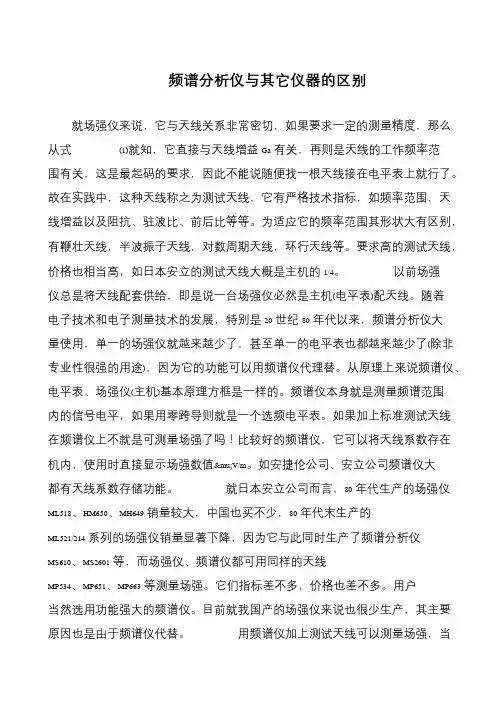

频谱分析仪与其它仪器的区别
频谱分析仪与其它仪器的区别就场强仪来说，它与天线关系非常密切，如果要求一定的测量精度，那么从式(1)就知，它直接与天线增益Ga有关，再则是天线的工作频率范围有关，这是最起码的要求，因此不能说随便找一根天线接在电平表上就行了。
故在实践中，这种天线称之为测试天线，它有严格技术指标，如频率范围，天线增益以及阻抗、驻波比、前后比等等。
为适应它的频率范围其形状大有区别，有鞭壮天线，半波振子天线，对数周期天线，环行天线等。
要求高的测试天线，价格也相当高，如日本安立的测试天线大概是主机的1/4。
以前场强仪总是将天线配套供给，即是说一台场强仪必然是主机(电平表)配天线。
随着电子技术和电子测量技术的发展，特别是20世纪80年代以来，频谱分析仪大量使用，单一的场强仪就越来越少了，甚至单一的电平表也都越来越少了(除非专业性很强的用途)，因为它的功能可以用频谱仪代理替。
从原理上来说频谱仪、电平表、场强仪(主机)基本原理方框是一样的。
频谱仪本身就是测量频谱范围内的信号电平，如果用零跨导则就是一个选频电平表。
如果加上标准测试天线在频谱仪上不就是可测量场强了吗！比较好的频谱仪，它可以将天线系数存在机内，使用时直接显示场强数值μV/m。
如安捷伦公司、安立公司频谱仪大都有天线系数存储功能。
就日本安立公司而言，80年代生产的场强仪ML518、HM650、MH649销量较大，中国也买不少，80年代末生产的ML521/214系列的场强仪销量显著下降，因为它与此同时生产了频谱分析仪MS610、MS2601等，而场强仪、频谱仪都可用同样的天线MP534、MP651、MP663等测量场强。
它们指标差不多，价格也差不多。
用户当然选用功能强大的频谱仪。
目前就我国产的场强仪来说也很少生产，其主要原因也是由于频谱仪代替。
用频谱仪加上测试天线可以测量场强，当。
频谱分析仪技术基础
频谱分析仪性能指标 截止点(T.O.I)
© Rohde & Schwarz 中国培训中心 – 频谱分析仪技术基础
/ Jian Luo / 42
频谱分析仪性能指标 1-dB 压缩点
© Rohde & Schwarz 中国培训中心 – 频谱分析仪技术基础
/ Jian Luo / 43
频谱分析仪性能指标 动态范围
红色踪迹： RBW=30 kHz
红色踪迹： RBW=30 kHz
蓝色踪迹： RBW= 3 kHz
© Rohde & Schwarz 中国培训中心 – 频谱分析仪技术基础
蓝色踪迹： RBW= 3 kHz
/ Jian Luo / 33
频谱分析仪性能指标 最小扫描时间
TSweep Span
RBW
k
最小扫描时间 频率扫描跨度 分辨带宽 (3 dB 带宽) k 因子, 2.5 模拟滤波器
/ Jian Luo / 3
信号分析及频谱分析概述
信号
时域 示波器
频域 频谱分析仪
调制域 矢量分析仪
信号的波形信息 幅度 周期 频率
信号的频率分布信息 频率、功率 谐、杂波 噪声、干扰 失真
© Rohde & Schwarz 中国培训中心 – 频谱分析仪技术基础
信号的矢量信息 幅度误差 矢量误差 相位误差
输入
中频放大器 本地振荡器
对数放大器
锯齿波发生器
© Rohde & Schwarz 中国培训中心 – 频谱分析仪技术基础
检波器
y x
显示
视频滤波 器
(平滑)
/ Jian Luo / 26
频谱分析仪工作原理“对数检Leabharlann 器”检波器最大 峰值
频谱分析仪基础知识
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。
2、分辨率带宽：指能够分辨出的最小频率间隔。
3、扫描时间：指从低频到高频一次扫描所需的时间。
4、灵敏度：指能够检测到的最小信号幅度。
5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。
6、动态范围：指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。
2、避免在强电磁场中使用，以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器，并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。
在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
史上最好的频谱分析仪基础知识(收藏必备)
频谱分析是观察和测量信号幅度和信号失真的一种快速方法，其显示结果可以直观反映出输入信号的傅立叶变换的幅度。
信号频域分析的测量范围极其宽广，超过140dB，这使得频谱分析仪成为适合现代通信和微波领域的多用途仪器。
频谱分析实质上是考察给定信号源，天线，或信号分配系统的幅度与频率的关系，这种分析能给出有关信号的重要信息，如稳定度，失真，幅度以及调制的类型和质量。
利用这些信息，可以进行电路或系统的调试，以提高效率或验证在所需要的信息发射和不需要的信号发射方面是否符合不断涌现的各种规章条例。
现代频谱分析仪已经得到许多综合利用，从研究开发到生产制造，到现场维护。
新型频谱分析仪已经改名叫信号分析仪，已经成为具有重要价值的实验室仪器，能够快速观察大的频谱宽度，然后迅速移近放大来观察信号细节已受到工程师的高度重视。
在制造领域，测量速度结合通过计算机来存取数据的能力，可以快速，精确和重复地完成一些极其复杂的测量。
有两种技术方法可完成信号频域测量（统称为频谱分析）。
1．FFT分析仪用数值计算的方法处理一定时间周期的信号，可提供频率；幅度和相位信息。
这种仪器同样能分析周期和非周期信号。
FFT 的特点是速度快；精度高，但其分析频率带宽受ADC采样速率限制，适合分析窄带宽信号。
2．扫频式频谱分析仪可分析稳定和周期变化信号，可提供信号幅度和频率信息，适合于宽频带快速扫描测试。
v1.0 可编辑可修改图1 信号的频域分析技术快速傅立叶变换频谱分析仪快速傅立叶变换可用来确定时域信号的频谱。
信号必须在时域中被数字化，然后执行FFT算法来求出频谱。
一般FFT分析仪的结构是：输入信号首先通过一个可变衰减器，以提供不同的测量范围，然后信号经过低通滤波器，除去处于仪器频率范围之外的不希望的高频分量，再对波形进行取样即模拟到数字转换，转换为数字形式后，用微处理器（或其他数字电路如FPGA,DSP）接收取样波形，利用FFT计算波形的频谱，并将结果记录和显示在屏幕上。
频谱、信号、功率分析原理
突发脉冲的测量
| 78
多时隙测量
| 79
R&S NRP-Z系列功率探头
探头
NRP-Z11 NRP-Z21 NRP-Z22 NRP-Z23 NRP-Z24 NRP-Z51 NRP-Z55 NRP-Z91 NRP-Z27 NRP-Z37 NRP-Z81
探头类型
多通道 多通道 多通道 多通道 多通道 热耦 热耦 多通道 带功分器 带功分器 宽带功率计
-2.5 dB
修正因子 (对数定标的平均)
不同的滤波器6 dB带宽和等效噪声带宽与 3 dB带宽的关系
滤波器类型
6 dB 带宽 等效噪声带宽
4-极点滤波器 5-极点滤波器 （模拟） （模拟）
1.480 * B3dB 1.464 * B3dB 1.129 * B3dB 1.114 * B3dB
理想高斯滤波器 (数字)
| 35
中频滤波器特性
| 36
滤波器形状测量
| 37
不同中频滤波器对测试结果的影响
| 38
分辨相邻的信号
蓝色踪迹： RBW= 3 kHz
红色踪迹： RBW=30 kHz
| 39
蓝色踪迹： RBW= 3 kHz
红色踪迹： RBW=30 kHz
相位噪声
| 40
频谱分析仪的固有噪声
LDANL
=
| 80
NRP-Z81 宽带功率探头 RF带宽达30MHz 频率范围50MHz-18GHz
| 81
显示方式的创新
| 82
NRP功率探头的多种连接方式
源
PGZ0
G
NRP 功率探头
USB 适配器 NRP-Z4
USB 适配器 NRP-Z3
音频信号分析仪的原理
音频信号分析仪的原理背景音频信号是一种电信号，代表着音频波形的振幅。
在音频领域，我们经常需要对音频信号进行分析，以了解音频的特性和参数。
此时，我们可以使用音频信号分析仪。
原理音频信号分析仪的原理与频谱分析仪类似，它是一种用于分析音频信号的设备，可将音频信号转换成合适的电信号以供进一步分析。
测量电路音频信号分析仪的测量电路由电容、电阻和放大器组成。
它将音频信号转换为电压，并对其进行放大。
这样可以使信号在后续处理时更容易处理。
分析器分析器是音频信号分析仪的主要组成部分。
它负责将音频信号转换为频谱图并进行分析。
分析器通常由两个部分组成：数字转换器数字转换器（ADC）将模拟音频信号转换成数字信号，以便计算机或其他数字设备能够分析它。
数字转换器通常在分析器中使用，来完成数字化和数据转换的任务。
软件音频信号分析仪的软件提供了显示和分析所需的GUI界面，包括输入/输出选项，特性滤波器，和分析仪的设置。
软件可以以多种方式表示信号（例如，频率、幅度、相位、等效级别等），或将其与参考信号进行比较。
因此，它能够提供大量的信息和分析结果以供参考。
显示器显示器是音频信号分析仪的输出部分，将音频信号的频率部分转换成可视图像并显示出来。
显示器通常是一个高分辨率屏幕，它能够显示信号的各种频率和振幅，以便进行更详细的分析。
应用音频信号分析仪是一个通用的分析工具，在音频领域中发挥着至关重要的作用。
以下是几个例子：声学研究音频信号分析仪可以帮助研究员更好地了解声音传播及其环境影响，以更好地控制和管理城市噪声污染等现象。
音乐在音乐中，使用音频信号分析仪可以更好地理解声音的音高、泛音等特性，以便进行录音和调整。
通讯系统音频信号分析仪可以帮助解决通讯系统中的各种问题和调整音频参数，例如电话系统的噪声和失真问题等。
结论音频信号分析仪可以帮助我们更好地理解和分析音频信号，对于声学研究、音乐制作和通讯系统等方面具有重要意义。
它不仅提供了有用的信息，还帮助我们解决问题并增强乐器和通讯系统的性能。
频谱仪与示波器有什么区别
频谱仪与示波器有什么区别介绍在电子领域中，频谱仪和示波器是两个非常常见的仪器，它们用于观察波形和信号。
虽然两者看起来很相似，但它们有一些本质上的区别。
本文将会介绍频谱仪和示波器之间的区别以及它们各自的优缺点。
频谱仪频谱仪是一种测试电子信号的仪器。
其依据的原理是Fourier 变换。
简单来说，它可以将一个信号分解为不同频率的成分并显示出来。
设计频谱仪的主要目的是为了测量和分析信号频率特性。
它可以用于测量和分析信号的幅度、相位、频率、谱峰以及其他特性。
频谱仪是电子工程和通信行业中非常常用的工具。
它可以用于测量和分析许多不同类型的信号。
例如，频谱仪可以帮助工程师测量音频信号、射频信号和微波信号，以及其他许多类型的信号。
频谱仪通常以硬件形式、软件形式或者同时具备硬件和软件形式出现。
示波器示波器是一种测量电子信号波形的仪器。
示波器的主要原理是采样和放大输入信号。
简单来说，示波器可以显示电子信号的振幅和时间。
设计示波器的主要目的是为了测量和观察电子信号的波形，可以用于测量和分析信号的振幅、频率、相位和其他参数。
示波器也是电子工程和通信行业中常用的工具。
它可以用于测量许多类型的电子信号，包括模拟信号和数字信号。
示波器通常以模拟形式、数字形式或者同时具备模拟和数字形式出现。
区别虽然频谱仪和示波器看起来很相似，但它们之间还是有很多本质上的区别。
以下是它们之间的一些区别：测量原理频谱分析的基础是信号的Fourier 变换，因此频谱仪可以分析信号的频率成分。
示波器测量的是电压的变化，并且它可以显示其与时间的关系。
显示结果频谱仪显示的结果是频率谱图，它代表着信号的频率分布，而示波器显示的结果是时间波形图，它代表着信号的电压变化。
应用场景频谱仪用于分析电子系统中信号的频率特性，因此它通常用于测试射频和微波电子设备。
而示波器用于观察电子信号的波形，通常应用于低频测量和制造过程控制。
型号选择由于频谱仪主要用于测量射频电子设备，所以它的波段范围相较于示波器要比较宽。
高频信号分析仪的使用方法与频谱解析
高频信号分析仪的使用方法与频谱解析引言：高频信号分析仪是电子工程师在频谱解析、故障排查、信号调节等工作中经常用到的一种仪器。
本文将介绍高频信号分析仪的使用方法以及频谱解析的基本原理，帮助读者更好地了解和使用该仪器。
一、高频信号分析仪的使用方法1. 连接电源和信号源首先，将高频信号分析仪的电源插头接入交流电源插座，并将信号源与分析仪通过高频信号线连接。
确保连接的稳定和正确，以保证后续的测量和分析工作的准确性。
2. 设置仪器参数打开高频信号分析仪的开关，进入仪器的主界面。
根据所需要分析的信号类型和频谱要求，设置合适的参数。
常见的参数包括信号频率范围、扫描时间、带宽等。
根据不同的测量需求，合理选择参数，以获取更精准和详尽的分析结果。
3. 观察和分析信号波形开始扫描后，高频信号分析仪会接收到信号源发出的信号，将其转化为波形图显示在屏幕上。
通过观察波形的振幅、周期、脉冲等特征，可以初步了解信号源的特性和性能。
同时，仪器还可提供数据计算和显示功能，如幅度瀑布图、功率谱密度图等。
这些数据可以帮助工程师更详细地分析信号的频谱信息。
4. 故障排查和信号调节高频信号分析仪可以用于故障排查和信号调节工作。
通过分析信号波形和频谱特征，可以判断信号源是否存在故障或异常情况。
若发现问题，可根据仪器提供的数据进行逐步调整和优化，以达到预期的信号输出效果。
这一过程通常需要工程师具备一定的专业知识和经验，并结合仪器的实时监控和分析功能，才能更好地完成任务。
二、频谱解析的基本原理1. 频谱的概念和意义频谱是指信号在频域上的分布情况，即表示信号在不同频率上所包含的能量分布。
通过对信号的频谱进行解析，可以分析信号的频率特性、频率成分等信息。
频谱解析在通信、无线电、音频等领域中有着广泛的应用，可帮助工程师更好地了解和优化信号的性能。
2. 频谱解析的方法频谱解析的基本原理是通过将信号转化为时域和频域的相互转换，把频谱信息可视化。
常见的频谱解析方法包括傅里叶变换、功率谱密度估计和峰值搜索等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频谱分析仪：测量在仪器的整个频率范围内输入信号幅度随频率进行变化的情况。
其最主要的用途是测量已知和未知信号的频谱功率。
可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。
信号分析仪：它一方面集成了频谱分析仪的功能，另一方面测量在仪器的中频带宽内输入信号在单一频率上的幅度和相位。
测量信号更加丰富如振动信号、声学信号等。
频谱分析仪和信号分析仪这两个术语多数情况下可以相互使用。
但用信号分析仪描述更贴切，可进行更全面的频域、时域和调制域信号分析。
我们通过比较两款典型的频谱分析仪和信号分析仪来更深入对定义的理解。
安捷伦Agilent35670a是一种有二通道或四通道（选件AY6）的FFT类型频谱分析仪。
这种标准仪器可在直流至100KHz左右的范围内进行频谱、网络、时域及幅度域测量。
晶钻仪器CoCo-80X是新一代手持一体化的动态信号分析仪与数据采集仪。
四至八个通道数，最高150dB的动态范围，102.4kHz的采样率，进行各类频谱分析、结构分析、倍频程分析与声级计、旋转机械阶次跟踪等。
另外，它支持多种语言动态切换，有英语、中文、日文、法语和西班牙语。
从上面两款仪器比较我们可以了解，外观上台式频谱分析仪有20Kg，而手持式动态信号分析仪只有2Kg。
信号分析仪从可操作性、便携性、功能上都具有明细的优越性。
功能上来说，频谱分析仪主要对FFT频谱信息分析，起到信号调节的功能。
而动态信号分析仪除了继承频谱分析功能外，增加了振动结构分析、声学分析、转子动力学分析等功能，这些功能都是在频谱分析功能基础上增加的分析功能。
