开关型稳压IC
稳压ic工作原理
稳压ic工作原理
稳压IC（稳压集成电路）是一种用于电源稳定和电压调节的
电子器件。
它能通过控制输入电压来获得稳定的输出电压，从而为其他电子元件或电路提供恒定的电力。
稳压IC的工作原理如下：
1. 输入电压检测：稳压IC首先通过内部电路检测输入电压的
大小和波动情况。
这可以通过比较器、参考电压源和反馈电路实现。
如果输入电压低于规定的阈值，稳压IC会采取措施，
如停止工作或减小输出电压。
2. 反馈控制：稳压IC会反馈输出电压的信息回到内部电路，
以便对其进行调整。
通常情况下，稳压IC会将一部分输出电
压与参考电压进行比较，并根据比较结果调整其内部控制电路。
3. 控制元件：根据反馈控制的结果，稳压IC会相应地调整控
制元件，以达到稳定输出电压的目标。
控制元件可以是晶体管、开关或其他适用的电子元件。
通过控制这些元件，稳压IC可
以改变输入电压的转换功率，从而实现输出电压的稳定调节。
4. 输出过滤：为了确保输出电压的稳定性和纹波最小化，稳压IC通常配备有输出滤波电路。
这些电路可以消除电源噪声和
干扰，并使输出电压更加平滑和稳定。
总的来说，稳压IC通过不断监测输入电压和反馈电压，利用
控制元件调整电源输出，从而实现对输出电压的稳定调节。
线性电源IC与开关电源IC简介
线性电源IC与开关电源IC简介类别：网文精粹1. 78XX(正电压型)与79XX(负电压型)系列的是常用的线性稳压电源芯片. 以7805为例, 输入电压在7.5~25V,输出电流1A,但是实际上超过12V芯片就已经非常烫手了,究其原因就在于它是线性稳压,超过5V的那部分电压完全被发热浪费掉了. 由于78XX系列需要输入电压比输出电压至少大2.5V,所以现在又出现了一些LDO(低压差)的线性稳压器,比如AS1117,TPS7333,等等.线性稳压器噪声小,反应速度快,输出纹波小,但是效率低点,而LDO正是为了解决效率问题而产生的.2. LM2575,LM2576系列的是常用的开关型稳压电源芯片.它内部的调整管工作在开与关状态,所以又称其为开关管,而线性稳压IC的就称为调整管了.至于在电路中的连接方式可以参考PDF文档,里面有官方推荐的电路图.常用的电源IC参数如下:型号器件简介79L05 负5V稳压器(100mA) 79L06 负6V稳压器(100mA) 79L08 负8V稳压器(100mA) 79L09 负9V稳压器(100mA) 79L12 负12V稳压器(100mA) 79L15 负15V稳压器(100mA) 79L18 负18V稳压器(100mA) 79L24 负24V稳压器(100mA)7805 正5V稳压器(1A) 7806 正6V稳压器(1A) 7808 正8V稳压器(1A) 7809 正9V 稳压器(1A) 7812 正12V稳压器(1A) 7815 正15V稳压器(1A) 7818 正18V稳压器(1A) 7824 正24V稳压器(1A)LM1575T-3.3 3.3V简易开关电源稳压器(1A) LM1575T-5.0 5V简易开关电源稳压器(1A) LM1575T-1212V简易开关电源稳压器(1A) LM1575T-15 15V简易开关电源稳压器(1A) LM1575T-ADJ简易开关电源稳压器(1A可调1.23 to 37) LM1575HVT-3.3 3.3V简易开关电源稳压器(1A) LM1575HVT-5.0 5V简易开关电源稳压器(1A) LM1575HVT-12 12V简易开关电源稳压器(1A) LM1575HVT-15 15V简易开关电源稳压器(1A)LM1575HVT-ADJ简易开关电源稳压器(1A可调1.23 to 37)LM2575T-3.3 3.3V简易开关电源稳压器(1A) LM2575T-5.0 5V简易开关电源稳压器(1A) LM2575T-12 12V简易开关电源稳压器(1A) LM2575T-15 15V简易开关电源稳压器(1A) LM2575T-ADJ 简易开关电源稳压器(1A可调1.23 to 37) LM2575HVT-3.3 3.3V简易开关电源稳压器(1A) LM2575HVT-5.0 5V简易开关电源稳压器(1A) LM2575HVT-12 12V简易开关电源稳压器(1A) LM2575HVT-15 15V简易开关电源稳压器(1A)LM2575HVT-ADJ 简易开关电源稳压器(1A可调1.23 to 37)LM2576T-3.3 3.3V简易开关电源稳压器(3A) LM2576T-5.0 5.0V简易开关电源稳压器(3A) LM2576T-12 12V简易开关电源稳压器(3A) LM2576T-15 15V简易开关电源稳压器(3A) LM2576T-ADJ 简易开关电源稳压器(3A可调1.23V to 37V) LM2576HVT-3.3 3.3V简易开关电源稳压器(3A) LM2576HVT-5.0 5.0V简易开关电源稳压器(3A) LM2576HVT-12 12V简易开关电源稳压器(3A) LM2576HVT-15 15V简易开关电源稳压器(3A)。
常用8脚开关电源芯片
常用8脚开关电源芯片开关电源芯片是电源管理中常见的一种电源管理IC，它通过开关控制电源的开关状态，使得输入电源能够连接到输出负载部分，从而实现对电源的稳定输出和管理。
常用的8脚开关电源芯片有很多种，下面主要介绍其中的几种。
1. LM317LM317是一种调整型电位技术电源芯片，它可以提供1.2V到37V的可调电源输出，并且在负载变化时能够自动调节输出电压。
它的输入电压可以高达40V，最大输出电流为1.5A。
2. LM7805LM7805是一种固定输出电压的线性稳压器，它的输出电压为5V，并且具有较高的输出电流和低的静态功耗。
它的输入电压范围为7V到35V，最大输出电流为1A。
3. LM2596LM2596是一种可调的开关稳压器，它可以在输入电压范围为4.5V到40V时提供可调的输出电压。
它的输出电流最大可以达到3A，具有较高的效率和稳定性。
4. UC3842UC3842是一种常用的开关电源控制芯片，它具有宽的输入电压范围和高的开关频率。
它可以实现对开关管的开关控制，从而实现对输出电流和电压的精确调节。
5. TNY264TNY264是一种集成开关电源控制器，它具有较高的开关频率和低的静态功耗。
它可以实现对输入电压和输出电压的控制，适用于广泛的应用场景。
6. XL4015XL4015是一种高效率的降压型开关稳压器，它可以通过PWM（脉宽调制）控制实现对输出电压的可调。
它的输入电压范围为8V到32V，最大输出电流为5A。
7. MP2307MP2307是一种高效率的降压型开关稳压器，它可以在输入电压范围为4.75V到23V时提供可调的输出电压。
它的最大输出电流为3A。
8. TS4950TS4950是一种高性能的音频功率放大器，它具有低的静态功耗和低的失真。
它可以在输入电压范围为2.7V到5.5V时提供可调的输出功率。
总结：以上介绍了常见的8脚开关电源芯片，它们在不同的工作场景和应用中具有不同的特点和优势。
稳压电源常用芯片
稳压电源常用芯片
稳压电源常用的芯片有很多种，以下是其中一些常见的：
LM317/LM337：这是一对经典的线性稳压器芯片，可以提供可调输出电压。
LM317用于正稳压，而LM337用于负稳压。
LM7805/LM7812/LM7912：这些是常用的三端固定输出电压的线性稳压器芯片，分别提供5V、12V和-12V的稳定输出。
LM2940/LM2941：这是一系列低压差线性稳压器芯片，适用于输入电压较高但需要稳定输出的应用。
LM317HV：这是高电压版本的LM317芯片，适用于需要更高输出电压的应用。
LM78XX/LM79XX：这是一系列具有固定输出电压的线性稳压器芯片，例如LM7805/LM7812/LM7912等。
LM431：这是一种可编程精密基准源芯片，可用于构建精密稳压器或者过压保护电路。
LT1083/LT1084/LT1085：这是一系列具有低压降和高稳定性的线性稳压器芯片，适用于高电流的应用。
TL431：这是一种可编程精密基准源芯片，类似于LM431，可以用于构建精密稳压器或者过压保护电路。
AMS1117：这是一种低压差线性稳压器芯片，具有较低的失调电流和较高的纹波抑制能力。
TPS系列（例如TPS7A05/TPS7A30）：这是德州仪器（TI）公司的一系列低压差线性稳压器芯片，具有低功耗和高精度的特点。
这些芯片在不同的应用场景中具有不同的优势和特点，选择合适的稳压器芯片取决于具体的需求，如输入电压范围、输出电流要求、输出电压精度等。

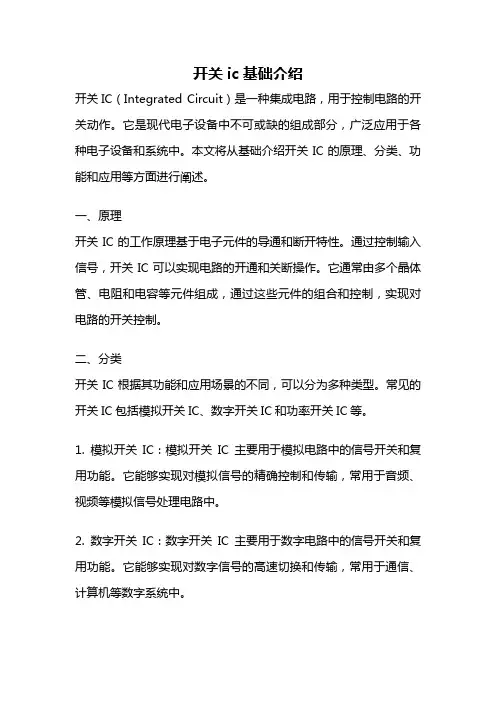

开关ic基础介绍
开关ic基础介绍开关IC（Integrated Circuit）是一种集成电路，用于控制电路的开关动作。
它是现代电子设备中不可或缺的组成部分，广泛应用于各种电子设备和系统中。
本文将从基础介绍开关IC的原理、分类、功能和应用等方面进行阐述。
一、原理开关IC的工作原理基于电子元件的导通和断开特性。
通过控制输入信号，开关IC可以实现电路的开通和关断操作。
它通常由多个晶体管、电阻和电容等元件组成，通过这些元件的组合和控制，实现对电路的开关控制。
二、分类开关IC根据其功能和应用场景的不同，可以分为多种类型。
常见的开关IC包括模拟开关IC、数字开关IC和功率开关IC等。
1. 模拟开关IC：模拟开关IC主要用于模拟电路中的信号开关和复用功能。
它能够实现对模拟信号的精确控制和传输，常用于音频、视频等模拟信号处理电路中。
2. 数字开关IC：数字开关IC主要用于数字电路中的信号开关和复用功能。
它能够实现对数字信号的高速切换和传输，常用于通信、计算机等数字系统中。
3. 功率开关IC：功率开关IC主要用于高功率电路中的开关控制。
它能够承受较高的电流和电压，常用于电源管理、电机驱动等高功率应用中。
三、功能开关IC具有多种功能，主要包括以下几个方面：1. 信号开关：开关IC可以实现对信号的开通和关断操作，用于控制信号的传输和选择。
2. 信号复用：开关IC可以实现多路信号的复用功能，通过控制开关状态，将不同的信号切换到同一输出通道上。
3. 信号放大：部分开关IC内置了放大电路，可以实现对信号的放大功能，提高信号的幅度和质量。
4. 电源管理：功率开关IC可以实现对电源的开关和管理，用于控制电路的供电和保护。
5. 电机驱动：功率开关IC可以实现对电机的开关和驱动，用于控制电机的转速和方向。
四、应用开关IC在电子设备和系统中有着广泛的应用。
以下是几个常见的应用场景：1. 通信系统：开关IC用于实现通信系统中的信号开关和复用功能，用于数据传输和通信控制。
[三端稳压器制作的开关稳压电源电路]
![[三端稳压器制作的开关稳压电源电路]](https://img.taocdn.com/s3/m/39ccd97948d7c1c708a145c2.png)
[三端稳压器制作的开关稳压电源电路]
[三端稳压器制作的开关稳压电源电路]的电路图
三端稳压器制作的开关稳压电源电路
如图所示为用三端稳压器制作的开关型稳压电源的具体
电路。
其工作原理可以通过等效电路图来理解。
由于某种原因，输出电压V0略有下降，其在R5和R6上的分压V3也随之下降，经VT3放大，Ic3减小，Ic2增大，即流过R1和VD1的电流增加，V1下降，导致Ic1增大，V4上升，V4经R2和R3的分压，V2也随着上升，相对来说又致使V3下降……此过程是一个正反馈连锁反应，最后结果VT1、VT2强烈导通，VT3截止，Ic1对L1及C1充电，逐渐使V o上升，V o的上升又将引起一系列正反馈连锁反应，经过很短时间，V o便上升到使VT3导通，VT1、VT2截止。
L1上存储的电流通过负载及续流二极管VD2释放，使V4下降至零。
当然V o也慢慢下降直到第二次翻转，即完成自激振荡的一个周期。
整个电路周而复始地工作于开关状态。
开关型稳压电源等效电路：。
PL3502 PDF规格书,带EN开关脚的稳压IC
PL3502 300mA, Low Noise High PSRR LDO RegulatorDescriptionThe PL3502 is a low dropout, low noise, high PSRR, very low quiescent current positive linear regulator. The PL3502 can supply 300mA output current with low dropout voltage at about 400mV that optimized for battery-powered systems or portable wireless devices such as mobile phones. The shutdown function can provide remote control for the external signal to decide the on/off state of PL3502 that consumes less than 0.1µA during shutdown mode. The PL3502 regulator is able to operate with output capacitors as small as 1µF for stability. Other than the current limit protection, PL3502 also offers the on chip thermal shutdown feature providing protection against overload or any condition when the ambient temperature exceeds the maximum junction temperature.The PL3502 offers high precision output voltage of ±2%.The PL3502 is available in SOT-23-5 package which features small size. Features⚫Low V IN and Wide V IN Range: 2V to 5.5V⚫Output Current 300mA*1⚫±2% Output Voltage Accuracy⚫Output Noise 65μVrms from 10Hz to 100kHz⚫V OUT Fixed 1.0V to 3.3V⚫Low Dropout Voltage of 400mV at 300mA⚫Ripple Rejection 75dB at 1KHz⚫Very Low Quiescent Current at 35µA⚫Needs Only 1µF Capacitor for Stability⚫Thermal Shutdown Protection⚫Current Limit Protection⚫SOT-23-5 Package⚫RoHS Compliant*1. Attention should be paid to the power dissipationof the package when the output current is large.Applications⚫PDAs, Mobile phones, GPS, Smartphones⚫Wireless Handsets, Wireless LAN, Bluetooth®, Zigbee®⚫Portable Medical Equipment⚫Other Battery Powered ApplicationsPL正式授权一级代理商Pin AssignmentVOUTNCVIN GND SHDNFigure 1. Pin Assignment of PL3502Ordering InformationPL3502 -□□Package TypeM5: SOT-23-5Output Voltage 11: 1.1V 12: 1.2V 15: 1.5V 18: 1.8V 25: 2.5V 27: 2.7V 28: 2.8V 29: 2.9V 30: 3.0V 33: 3.3V5 412 3C IN 1µFC OUT1µFV SHDNNCSHDN GND PL3502VOUTVINTypical Application CircuitV INV OUTFigure 2. Typical Application Circuit of PL3502Note: To prevent oscillation, it is recommended to use minimum 1µF X7R or X5R dielectric capacitors if ceramics are used as input/output capacitors.PMOSFunctional Pin DescriptionBlock DiagramVINVOUTSHDNGNDFigure 3. Block Diagram of PL3502Absolute Maximum Ratings (Note 1)● Supply Voltage V IN ---------------------------------------------------------------------------------------- -0.3V to +6.5V ● EN Voltage V EN -------------------------------------------------------------------------------------------- -0.3V to V IN +0.3V ● Power Dissipation @ T A =25°C & T J =125°C (P D )SOT-23-5 ---------------------------------------------------------------------------------------- 0.4W● Package Thermal Resistance (θJA ) (Note 2)SOT-23-5 ---------------------------------------------------------------------------------------- 250°C/W● Package Thermal Resistance (θJC )SOT-23-5 ---------------------------------------------------------------------------------------- 130°C/W● Lead Temperature (Soldering, 10sec.) -------------------------------------------------------------- +260°C ● Junction Temperature (T J ) ------------------------------------------------------------------------------ -40°C to +150°C ● Storage Temperature (T STG ) ---------------------------------------------------------------------------- -65°C to +150°CNote 1: Stresses beyond this listed under “Absolute Maximum Ratings" may cause permanent damage to the device. Note 2: θJA is measured at 25°C ambient with the component mounted on a high effective thermal conductivity 4-layer board of JEDEC-51-7. The thermal resistance greatly varies with layout, copper thickness, number of layers and PCB size.Recommended Operating Conditions● VIN Supply Voltage --------------------------------------------------------------------------------------- +2V to +5.5V ● Output Current (I OUT ) ------------------------------------------------------------------------------------- 0mA to 300mA ● Operating Temperature Range (T OPR ) --------------------------------------------------------------- -40°C to +85°C ● Operating Junction Temperature Range (T J ) ------------------------------------------------------- -40°C to +125°CElectrical Characteristics(V IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specified)Electrical Characteristics (Continued)(V IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specified)IN OUT OUT current.Note 4: Load regulation and dropout voltage are measured at a constant junction temperature by using a 40ms low duty cycle current pulse.Note 5: Guarantee by design.Typical Performance CurvesV IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specifiedV OUT =3.3V, I OUT =0mA20us/divV OUT =3.3V, I OUT =0mA80us/divFigure 4. Turn ON WaveformFigure 5. Turn OFF WaveformV OUT =1.5V, I OUT =0mA20us/divV OUT =1.5V, I OUT =0mA80us/divFigure 6. Turn ON WaveformFigure 7. Turn OFF Waveform3.3V OUT /I OUT =1mA →300mA →1mA40us/div1.5V OUT /I OUT =1mA →300mA →1mA40us/divFigure 8. Load Transient ResponseFigure 9. Load Transient ResponseV OUT 2V/divV OUT 2V/divV OUT 1V/divV OUT 1V/divV OUT 100mV/div I OUT 100mA/divV OUT 100mV/divI OUT 100mA/divV SHDN 2V/divV SHDN 2V/divV SHDN 2V/divV SHDN 2V/divTypical Performance Curves (Continued)V IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specifiedV OUT =3.3V/10mA, C IN =none40us/divV OUT =1.5V/10mA, C IN =none40us/divFigure 10. Line Transient ResponseFigure 11. Line Transient ResponseI OUT =1mAI OUT =1mAFigure 12. Output Voltage vs. Input VoltageFigure 13. Output Voltage vs. Input VoltageV IN =5VV IN =3.3VFigure 14. Output Voltage vs. Output Current Figure 15. Output Voltage vs. Output CurrentV IN 1V/divV OUT 50mV/divV OUT 50mV/divV IN 1V/divTypical Performance Curves (Continued)V IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specifiedV OUT =3.3VV OUT =1.5VFigure 16. Dropout Voltage vs. Output CurrentFigure 17. Dropout Voltage vs. Output CurrentI OUT =1mAI OUT =1mAFigure 18. Output Voltage vs. TemperatureFigure 19. Output Voltage vs. TemperatureV IN =4.3V, V OUT =3.3VV IN =2.5V, V OUT =1.5VFigure 20. Quiescent Current vs. TemperatureFigure 21. Quiescent Current vs. TemperatureTypical Performance Curves (Continued)V IN =V OUT +1V, pin connected to V IN , C IN =1µF, C OUT =1µF, T A =25ºC, unless otherwise specifiedV OUT =3.3V, V SHDN =0VV OUT =1.5V, V SHDN =0VFigure 22. Shutdown Current vs. TemperatureFigure 23. Shutdown Current vs. TemperatureV OUT =3.3V, I OUT =0mA10ms/divV OUT =1.5V, I OUT =0mA10ms/divFigure 24. Output Noise VoltageFigure 25. Output Noise VoltageV OUT 50uV/divV OUT 50uV/divApplication InformationThe PL3502 is a low dropout linear regulator that could provide 300mA output current at dropout voltage about 400mV. Current limit and on chip thermal shutdown features provide protection against any combination of overload or ambient temperature that could exceed maximum junction temperature.1. Output and Input CapacitorThe PL3502 regulator is designed to be stable with a wide range of output capacitors. The ESR of the output capacitor affects stability. Larger value of the output capacitor decreases the peak deviations and improves transient response for larger current changes.The capacitor types (aluminum, ceramic, and tantalum) have different characterizations such as temperature and voltage coefficients. All ceramic capacitors are manufactured with a variety of dielectrics, each with different behavior across temperature and applications. Common dielectrics used are X5R, X7R and Y5V. It is recommended to use 1µF to 10µF X5R or X7R dielectric ceramic capacitors with 30mΩto 50mΩESR range between device outputs and ground for stability. The PL3502 is designed to be stable with low ESR ceramic capacitors and higher values of capacitors and ESR could improve output stability. The ESR of output capacitor is very important because it generates a zero to provide phase lead for loop stability.There are no requirements for the ESR on the input capacitor, but its voltage and temperature coefficient have to be considered for device application environment. 2. Protection FeaturesIn order to prevent overloading or thermal condition from damaging the device, PL3502 has internal thermal and current limiting functions designed to protect the device. It will rapidly shut off PMOS pass element during over-temperature condition. 3. Thermal ConsiderationThe power handling capability of the device will be limited by allowable operation junction temperature (125ºC). The power dissipated by the device will be estimated by P D=I OUT⨯(V IN-V OUT). The power dissipation should be lower than the maximum power dissipation listed in “Absolute Maximum Ratings” section.PL3502PULAN TECHNOLOGY CO.,LIMITED4. Shutdown OperationThe PL3502 is shutdown by pulling theinput low, and turned on by driving the high.If pin floating, the PL3502 will shut downbecause pin has built-in a pull low resistor(refer to Block Diagram).Outline InformationCarrier DimensionsSOT-23-5 Package (Unit: mm)PL3502 PULAN TECHNOLOGY CO.,LIMITED。
开关式稳压电路
第七章 *输出电压Uo的确定 输出电压为：
Uo（1R7） 5.（ 1 V） R8
分析时，注意的是R8上端接的是11脚，然后看原理 图，分析这是的压降。
第七章
7.5.3并联开关电源
一.基本构成
并联开关电源换能电路如图7.21， 储能电感，负载和输入电压是并联 的VT。饱和导通时，UI给电感L储能，同 时L自感电动势使VD截止。VT截止时， L自感使自感电动势极性立即改变， VD导通，L通过VD释放能量向C2充 电，并同时向负载供电。当VT再次饱 和导通时，L储能，VD反向截止，电 容C2向负载供电，负载上获得连续能 量。既VT导通期间，L储能，电容C2 向负载供电；VT截止时，L释放能量 对C2充电，同时向负载供电；L，C2 同时具备滤波作用，使得输出波形平 滑。
LC(C0 C) CC0 C
fp
C C1C2 C1 C2
由于
C C0C
f0 21LCfs
第六章
2.串联型石英晶体振荡电路
当振荡频率等于 fS 时， 晶体阻抗最小，且为纯电 阻，此时正反馈最强，相 移为零，电路满足自激振 荡条件。
振荡频率 f0 fs
图 6.1.30 串联型石英晶 体振荡电路
4.比较器是组成非正弦波发生电路的基本单元，在 测量、控制、D/A和A/D转换电路中应用广泛。
第六章 一、 电压比较器的传输特性
1.电压比较器的输出电压与输入端的电压之间函数关系
u f(u)
O
I
2.阈值电压： UT
当比较器的输出电压由一种状态跳变为另一种状态所 对应的输入电压。
3.电压传输特性的三要素 (1)输出电压的高电平UOH和低电平UOL的数值。 (2)阈值电压的数值UT。 (3)当uI变化且经过UT时， uO跃变的方向。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关稳压类电源IC——AE2596 AE2576 AE1501 AE1509简介锐和微电子有限公司内容提纲市场分析产品特性对比分析市场分析（1）产品应用领域：高效率降压调节器,单片开关电压调节器,正、负电压转换器,电信系统,汽车系统,电池管理数字设备.移动硬盘、LCD 显示器、POS 机、网络交换设备、电机供电设备、车载电子产品、税控机、LCD 电压调节器、LCM 、汽车充电器、液晶电视、机顶盒、工业和汽车音频电源、大功率LED 电源和12V/24V 分布式电源.市场分析（2）国内开关稳压器市场现状及前景在过去的几年里，主要由于散热方面的限制，开关稳压器一直在逐步取代线性稳压器。
开关电源的优点包括较高的效率和较小的占位面积，这使得复杂度的增加以及EMI 问题变得不那么重要.如果考虑电源管理系统中的开关稳压器限制条件，则其将需要拥有下列特点和特性：宽输入工作范围在一个宽负载范围内具有良好的效率在正常操作、待机和停机状态下具有低静态电流 低热阻最低的噪声和EMI 辐射市场分析（3）从应用领域看，电源管理器件市场的焦点仍集中在便携式设备、计算机、通信和网络设备应用等领域，同时工业设备对电源管理器件的需求也呈上升趋势。
这些需求的增长让电源管理器件市场更添活力，各供应商积极进行技术创新，不断推出新产品来满足OEM 的特殊需求。
同时，厂商之间也一改传统，尝试着以合作方式拓展生存空间。
面向便携式应用的电源器件市场将在2008年继续攀升至72亿美元。
便携式设备中新增加的音视频、数据输入、无线连接等功能将对电源管理形成新的需求。
在这些新的需求变化下，便携式设备的电源管理呈现出下面几个特征：最重要的当然是效率。
市场分析（4）国内开关型稳压芯片供应商：Anachip 、Orient-chip 、linear Tehnology 、National Semicondutor 、Texas Instruments 等。
目前市场上主流产品型号:TPS5420/TPS5430/TPS5431OCP2576/OCP2596LM2576/LM2596AMC2576/AMC2596AP1501/AP1509LTC3727 BM2576AE2576/AE2596/AE1509/AE1501主要特征：3.3V,5V,12V 三种固定输出电压型和一个输出电压可调型1.2V～32V内置频率补偿电路和固定频率振荡器过热保护电路和限流保护电路宽输入电压范围只需4 个外围器件可提供高达3A 负载电流低待机电流效率高达70--90%AE2596主要性能指标AE2596：AE2596 系列是降压型开关稳压器，具有非常优良的电压调整率和负载调整率。
能够提供3A 的负载电流。
有3.3V、5V、12V 固定输出电压型和可调输出电压（ADJ）型。
外围元件少，应用简单，内置频率补偿电路和固定频率振荡器。
开关频率为150KHz，可以使用小尺寸的滤波元件。
每种版本都有5-Lead TO-220（T）、5-Lead TO-22（B）与5-Lead TO-263（S）三种封装类型。
在额定输入电压和输出负载的条件下，输出电压容差为±4％，振荡频率的容差为±15％。
待机电流为80μA(典型值)，内置两级过流保护电路和过热保护电路。
测试电路AE2596--可调输出型为了使电路稳定/选R1 阻值为1K ，误差精度为1%。
CIN—470μF50VCOUT—220μF35V （Nichicon PL 系列铝电解电容）R1—1K Ω，1%。
D1 —5A40VIN5825（肖特基整流二极管）L1 —68μCFF —参照应用说明注1：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽. 注2：R2 应尽量靠近反馈脚测试电路AE1501/AE2596L O A DD1 —5A 50V 肖特基整流二极管IN5825L1 —68μH ，L38注1：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽AE2576主要性能指标AE2576: AE2576 系列是降压型开关稳压器3.3V 、5V 、12V 、15V 的固定电压输出和可调节电压输出,可调节电压输出的范围:1.23V --30V ，其线性调整率和负载调整率最大可以有±4％的误差.负载电流达到3A 输入电压达到36V 只需四个外围元件.内置固定频率为52kHz 的振荡器高效率.内置过热保护电路和过流保护电路. 有5-Lead TO-220（T ）、5-Lead TO-22（B ）与5-Lead TO-263（S ）三种封装类型。
功能方框图3.3v R2=1.7K 5v R2=3.1K 12vR2=8.4K15vR2=11.3K For AdjustableR2=0K R1=openAE2576测试电路AE2576固定电压输出可调节电压输出说明：CIN －100μF （50V ）COUT －1000μF (50V)（Nichicon PL 系列铝电解电容）D1 —5A 40V 肖特基整流二极管IN5822L1 —100μH (注：反馈线要远离电感，电路图中的粗线一定要短，最好使用地线屏蔽)应用指南AE2576AE1501主要性能指标AE1501:AE1501系列是降压型开关稳压器，具有优良的电压调整率和负载调整率。
能够提供3A 的负载电流。
有3.3V 、5V 两种固定输出电型.外围元件少，应用简单，内置频率补偿电路和固定频率振荡器。
开关频率为150KHz ，可以使用小尺寸的滤波元件。
在额定输入电压和输出负载的条件下，输出电压容差为±5％，振荡频率的容差为±15％。
待机电流为85μA(典型值),内置两级过流保护电路和过热保护电路。
有5-Lead TO-263封装形式.。
典型应用电路AE1501/AE2596DC12V 3A LoadAE1509主要性能指标AE1509:AE1509 系列是降压型开关稳压器，具有优良的电压调整率和负载调整率。
能够提供2A 的负载电流。
有3.3V 、5V 、12V 三种固定输出电压型和一个输出电压可调型。
外围元件少，应用简单，内置频率补偿电路和固定频率振荡器。
开关频率为150KHz ，可以使用小尺寸的滤波元件。
在额定输入电压和输出负载的条件下，输出电压容差为±5％，振荡频率的容差为±15％。
待机电流为80μA(典型值)，内置两级过流保护电路和过热保护电路。
TO263 和SOP-8 两种封装形式。
测试电路AE1509固定输出型CIN —470μF(50V) COUT—220μF 25V （Nichicon PL 系列铝电解电容）D1 —2A 50V 肖特基整流二极管IN5822L1 —68μH ，L38可调输出型CIN—470μF(50V)COUT —220μF35V R1—1K Ω,1%. D1-5A/40VIN5825（肖特基整流二极管）L1 —68μH.注1：反馈线要远离电感，电路中的粗线一定要短，最好用地线屏蔽.注2：R2 应尽量靠近反馈脚.注3：TO263 封装和SOP8L 封装对应相同的测试电路和应用电路.管脚描述待机端(低电平有效)反馈端电源地直流输出直流输入说明ON /OFFFeedback GNDOutputVIN符号54321序号输入电容CIN ：在输入端和地之间需要加一个具有低等效串联电阻的铝或钽旁路电容, 这个电容可以抑制在输入端出现大的瞬态电压，同时为AE2576 在每次开关时提供瞬态电流。
输出电容COUT ：这个电容是用来对输出进行滤波以及提高环路的稳定性，在设计开关调节器的应用中，必须使用小阻抗或低等效串联电阻的电解电容或固态钽电容。
输出电容的等效串联电阻值有上下限，如果要得到小的输出纹波电压，则输出电容的等效串联电阻值要小，这个值由允许的最大纹波电压决定，一般是输出电压的1%～2%，但是，如果输出电容的等效串联电阻值太小，就有可能使反馈环路不稳定，最终导致输出端振荡。
铝电解电容的等效串联电阻值与其电容值和耐压值有关，在许多情况下，耐压值高的电解电容的等效串联电阻就小，通常，在需要小的输出纹波电压、等效串联阻抗低的情况下，要选用耐压值高的电解电容。
外围元器件选择续流二极管D ：在降压型开关调节器中需要一个续流二极管为关断时的电感电流提供回路，续流二级管的要求是：靠近AE2576、与其连接的导线要短、管脚要短。
由于肖特基二极管开关速度快、正向压降较小，所以，其应用性能很好，特别适用于输出电压较低（5V 或更低）的情况。
超快恢复（小于50ns ）的整流二极管也可以选用，但是在芯片突然关断时，可能会引起电路的不稳定或电磁干扰等问题。
电感L:所有的开关调节器都有两种基本的工作方式：即连续型和非连续型，两者之间的区别主要在于流过电感的电流不同，即电感电流若是连续的则称为连续型；若电感电流在一个开关周期内降到零则为非连续型。
每一种工作模式都可以影响开关调节器的性能和要求。
当负载电流较小时，在设计中可采用非连续模式。
AE2576 既适用于连续型也适用于非连续型。
通常情况下，连续型工作模式具有好的工作特性且能提供较大的输出功率、较小的峰峰值电流和较小的纹波电压 THE END 谢谢。
