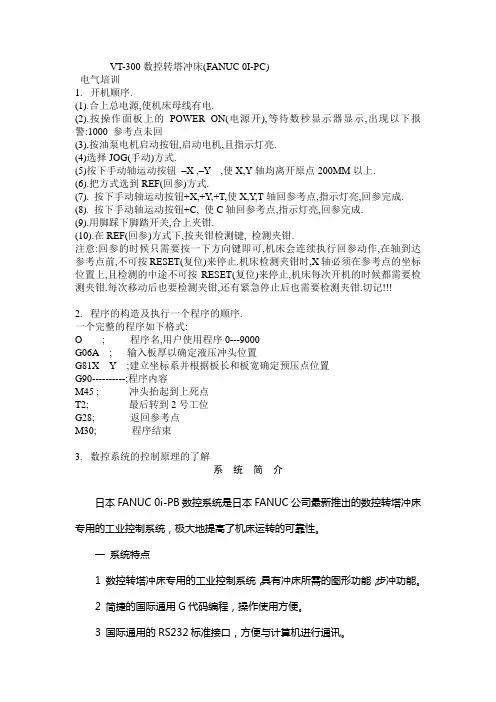

VT电器培训手册

VT-300数控转塔冲床(FANUC 0I-PC)电气培训1.开机顺序.(1).合上总电源,使机床母线有电.(2).按操作面板上的POWER ON(电源开),等待数秒显示器显示,出现以下报警:1000 参考点未回(3).按油泵电机启动按钮,启动电机,且指示灯亮.(4)选择JOG(手动)方式.(5)按下手动轴运动按钮–X ,–Y ,使X,Y轴均离开原点200MM以上.(6).把方式选到REF(回参)方式.(7). 按下手动轴运动按钮+X,+Y,+T,使X,Y,T轴回参考点,指示灯亮,回参完成.(8). 按下手动轴运动按钮+C, 使C轴回参考点,指示灯亮,回参完成.(9).用脚踩下脚踏开关,合上夹钳.(10).在REF(回参)方式下,按夹钳检测键, 检测夹钳.注意:回参的时候只需要按一下方向键即可,机床会连续执行回参动作,在轴到达参考点前,不可按RESET(复位)来停止.机床检测夹钳时,X轴必须在参考点的坐标位置上,且检测的中途不可按RESET(复位)来停止,机床每次开机的时候都需要检测夹钳.每次移动后也要检测夹钳,还有紧急停止后也需要检测夹钳.切记!!!2.程序的构造及执行一个程序的顺序.一个完整的程序如下格式:O____; 程序名,用户使用程序0---9000G06A__; 输入板厚以确定液压冲头位置G81X__Y__;建立坐标系并根据板长和板宽确定预压点位置G90----------;程序内容M45 ; 冲头抬起到上死点T2; 最后转到2号工位G28; 返回参考点M30; 程序结束3.数控系统的控制原理的了解系统简介日本FANUC 0i-PB数控系统是日本FANUC公司最新推出的数控转塔冲床专用的工业控制系统，极大地提高了机床运转的可靠性。

一系统特点1 数控转塔冲床专用的工业控制系统，具有冲床所需的图形功能，步冲功能。

2 简捷的国际通用G代码编程，操作使用方便。

3 国际通用的RS232标准接口，方便与计算机进行通讯。

金方圆扬力数控冲床操作教程讲课文档

零件程序预先存储在CNC存储器中,当操作者在此模式下选择其中一个程序并按[循环起动]键后,机床进入自动操作模式, 同时循环启动指示灯被点亮.
使记录在存储器里的程序作连续自动运行时,请按下述顺序进行操作: a)确认无任何报警; b)选择AUTO模式;
c)按[PROG]键;
d)进行程序号检索,调出需执行的程序通过显示的画面可以确认该程序的正确性;
停止,擦除方式,工件尺寸,夹钳信息等重要参数.
第二十七页，共63页。
绘图参数1
范围(最大):表示机床加工的工作范围,一般根据机床的加工的板材大小设定.
范围(最小):一般设为0
比例:根据所输的范围最大自动计算出.
图形中心:根据所输的范围最大自动计算出
程序停止:此功能无用
自动擦除:此功能无用
在MDI方式下编程：
T1；
M50；
G90 C0；
G89 I100 J0 P0 Qq；q值视模具的尺寸而定 M51；
M30；按循环起动按钮执行程序，看冲压结果是否是一条直线，如果不是，将
偏差的角度估算出来，修改上述程序，将G90 C0改为G90 Cф；Ф即为估算出来的偏差角度，再执行上述程序，不断修正ф值，至冲压出来的直线平整为止，再转到另一旋转模具，重复上述工作，最后将ф值分别写入参数16430和16431，至此C轴的调整工作完成。
NO.
模具号 000 ____032 号
SHAPE(C) 模具形状
01 圆形
02 矩形
03 腰形
00 异形
SIZE(I) 当为圆形时,表示模具直径
当为矩形和腰形时,表示模具长度
SIZE(J) 当为圆形时,设0
当为矩形和腰形时,表示模具宽度

数控机床电气维修教材

数控机床电气维修教材数控机床电气维修教材目录第一篇数控机床发那科系统故障维修第一章概述第二章电源类故障维修第三章系统显示类故障维修第四章急停类故障维修第五章回参考点、编码器报警故障维修第六章刀架刀库报警故障维修第七章系统参数设定错误报警故障维修第二篇数控机床发那科进给系统故障维修第一章进给驱动系统的概述第二章进给伺服系统的构成及种类第三章进给伺服系统故障维修第四章进给伺服电动机故障维修第三篇数控机床发那科主轴驱动系统故障维修第一章主轴驱动系统概述第二章主轴通用变频器故障维修第三章交流伺服主轴驱动系统故障维修第四篇数控机床发那科系统电磁干扰故障维修第一章接地概述第二章电网干扰抑制第三章信号线的干扰抑制第四章骚扰源的干扰抑制第五章干扰故障维修第一篇数控机床发那科系统故障维修第一章概述第二章电源类故障维修1.造成机床在打开操作面板上的电源后，系统没有反应，电源不能接通原因：1）机床外部三相电源没有接通，还有就是三相电源缺相；2）机床的外部电源的保护装臵跳闸形成了电源开路；3）机床操作面板上系统上电按钮接触不良或断开；4）机床元气件的损坏引起的系统不能上电（熔断器熔断、浪涌吸收器的短路等）；其处理方法是：1）首先检查机床的进线电源是否存在缺相或断路，存在缺相或断路先解决进线电源问题；2）检查机床电气柜内是否有空气开关断开，若有先检查断路开关线路接头是否有松动，在检查该线路是否有短路；3）检查操作面板上的的启动按钮是否损坏，按钮坏更换按钮。

2.造成24V电源不能正常工作的原因：1）24V电源整流桥损坏引起电源短路；2）24V电源续流二极管损坏引起的短路；3）24V电源模块外部电源短路；4）24V电源滤波电容损坏引起的故障；5）24V 电源供电电源功率不足使电源模块不能正常工作。

其处理方法：1）检查24V电源的供给220V或200V交流电压是否正常，若不正常查找220或200V电源电压；2）检查24V电源整流桥是否损坏，损坏更换整流桥；3）检查24V电源滤波电容是否损坏，损坏更换滤波电容；4）检查电源功率是否能满足系统上电，不能满足，更换大功率的24V电源。

数控转塔冲床(客户培训手册)

目录前言```````````````````````````````````````````````````````````` 2 1．机械培训``````````````````````````````````````````````````````` 4 2．电气培训``````````````````````````````````````````````````````` 23 3．模具相关知识培训``````````````````````````````````````````````113 4．机床维护和保养````````````````````````````````````````````````150 5. 自动编程软件步骤(PROCAM) ``````````````````````````````````` 160前言一．数控冲床操作员的必备素质及工作效率问题优秀的数控冲床操作员，其必需自身具备有以下几方面的良好素质：1）身体素质具备有一定的劳动强度承受力。

能够较长时间地维持在一个体力劳动和脑力劳动相结合的劳动状态上。

因为操作员不但要操作机器，面且还要和跟班配合抬板，下料等工作。

2）文化素质一个优秀的操作员必需具备有一定的计算能力。

计算能力好的人会合理地安排工件的加工顺序以及不同工件在一张原材料上的排版，从而达到最大限度地节约原材料的目的，降低生产成本。

除计算外，还要能够懂得机床上的各种指令代码及警报系统。

能够熟练地更改程序上的数据及更换所使用到的模具，缩短操作时间。

3）要有责任感和紧迫感责任感主要体现在安全方面。

要时刻注意机床的安全，他人的安全和自身的安全。

紧迫感主要体现在任务的完成度上。

任务完成了多少就能看出在整个工作时间内是否合理地利用好了时间，从而确定工作效率。

总之，评价操作员是否优秀就看他是否能够最大限度地节约生产成本（生产成本=生产时间+原材料+设备使用率）生产出所需工件。

25-1(电气)培训手册(参考模板)

1 电力系统和主要设备1.1 电力系统概述1.1.1 电力系统的组成JZ25-1S生活楼的电力系统由电源、配电装置、电缆和用电设备组成。

电源装置主要包括主发电机组、应急发电机组、不间断电源装置UPS(均位于组块上)。

配电装置主要包括低压配电盘和马达控制中心、照明小功率配电盘和照明分电箱、电伴热配电盘。

电缆是输送电力的通道，通过电缆使供电设备与用电设备连接起来。

用电设备主要是指机泵类、照明系统、电伴热系统和电加热器等。

1.1.1.1 电源JZ25-1S组块生活楼的电源均由组块供给，包括正常400V,应急400V,正常230V,应急230V,，电伴热电源，UPS电源等1.1.1.2 配电装置配电装置是把电力分配到单个用电设备的装置。

配电装置包括400 V正常配电盘和马达控制中心，400 V应急配电盘和马达控制中心，电伴热配电盘，230 V正常照明小功率配电盘，230 V应急照明小功率配电盘。

配电装置内装设有母线、开关。

400 V配电盘还装有电压表、电流表、频率表、功率因数表、运行指示灯等监测装置。

此外，配电装置一般还装设有过电流、过电压、低电压等保护装置，对电源及用电设备能够起到保护功能。

1.1.1.3 电缆JZ25-1S组块生活楼的电气电缆的电压等级主要为600 V/1 000 V规格。

同时，根据其所连接的负载的性质，选用了防火电缆和阻燃电缆。

1.1.1.4 用电设备渤中25-1S油田工程的用电设备大体可分为：公用设施、照明系统、电伴热系统和生活设施等。

公用设施：空调机、通风机等生活和生产设备。

照明系统：工作和生活模块的各种照明灯具。

电伴热系统：所有工艺和公用设施所需的电伴热管线的电伴热带。

生活设施：厨房用电设备、洗衣设备、冷冻机等。

1.1.2 电气系统的电制本生活楼电力系统的电制为三相三线制，中性点对地绝缘系统。

该系统为交流系统、额定频率为50 Hz，所采用的额定电压如下:低压电动机: 380 V 3 ph 50 Hz照明系统: 220 V 1 ph 50 Hz小动力系统： 220 V 1 ph 50 Hz电伴热系统： 220 V 1 ph 50 Hz控制和指示： 110 V 1 ph 50 HzUPS系统： 110 V/230 V 1 ph 50 Hz1.1.3 电力负荷在整个生产期间，本平台有正常工况和应急工况。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

（建筑电气工程）金方圆TV数控冲床电气培训手册VT-300数控转塔冲床(FANUC0I-PC)电气培训系统的工作方式主要有手动（JOG），回参（REF），半自动（MDI），编辑（EDIT），自动（AUTO）手动-指令各个轴的运行、销入、销出等。

回参-各个轴开机后回参考点半自动-能够执行单个程序段或其它壹些功能，如手冲等。

编辑-能够修正，插入，删除，传输程序自动-执行程序冲压工件。

1.开机顺序.(1).合上总电源,使机床母线有电.(2).按操作面板上的POWERON(电源开),等待数秒显示器显示,出现以下报警:1000参考点未回(3).按油泵电机启动按钮,启动电机,且指示灯亮.(4)选择JOG(手动)方式.(5)按下手动轴运动按钮–X,–Y,使X,Y轴均离开原点200MM之上.(6).把方式选到REF(回参)方式.(7).按下手动轴运动按钮+X,+Y,+T,使X,Y,T轴回参考点,指示灯亮,回参完成.(8).按下手动轴运动按钮+C,使C轴回参考点,指示灯亮,回参完成.(9).用脚踩下脚踏开关,合上夹钳.(10).在REF(回参)方式下,按夹钳检测键,检测夹钳.注意:回参的时候只需要按壹下方向键即可,机床会连续执行回参动作,在轴到达参考点前,不可按RESET(复位)来停止.机床检测夹钳时,X轴必须在参考点的坐标位置上,且检测的中途不可按RESET(复位)来停止,机床每次开机的时候都需要检测夹钳.每次移动后也要检测夹钳,仍有紧急停止后也需要检测夹钳.切记!!!2.程序的构造及执行壹个程序的顺序.壹个完整的程序如下格式:O____;程序名,用户使用程序0---9000G06A__;输入板厚以确定液压冲头位置G81X__Y__;建立坐标系且根据板长和板宽确定预压点位置G90----------;程序内容M45;冲头抬起到上死点T2;最后转到2号工位G28;返回参考点M30;程序结束执行壹个程序的顺序.机床无任何报警编辑方式EDIT输入字母O和相应的数字，然后按O搜索调出程序方式选到"AUTO"上好板材，再启动。

此步骤分俩种：壹种是直接上料，按启动；另壹种为直接上料，按"起动"键二次。

按壹次“启动”到上料位置，再按壹次执行所编的零件程序，冲压板材。

之上是根据子程序里的设定不同而不同。

3.数控系统的控制原理的了解工作原理在机床没有任何报警的情况下，CNC执行壹编好的程序，依照程序指令，X和Y 轴带着钢板运动到冲头下，T盘将程序中所需模具运动到冲头下，液压冲头执行对模具的打击，完成壹次冲压，然后X和Y轴再移动壹个位置，冲头再执行壹次冲压，如此往复，只到壹个程序全部执行完毕，退回到上料位置。

4.超程和紧急停止后的处理超程的处理.(1).如果出现正方向超程报警,手动相反的方向移动,复位清除报警.(2)如果加工工件程序的时候出现,检查程序段是否有超出机床的最大加工范围(3).如果是图形模拟时出现报警,先确认程序光标是否在程序开始处,检查程序是否有错误,特别是再定位的程序段.(4).出现500---503报警表示机床软件限位报警.出现1070---1073报警表示行程开关硬限位报警.紧急停止的处理(1)先释放急停开关,机床显示器操作面板壹个,横梁操作面板壹个.(2)启动油泵电机,机床各轴重新返回参考点.(3)重新执行机床夹钳检测.(4)在半自动方式,输入T2;按INSERT(插入)键,按循环启动.注意:由于紧急停止后,机床坐标系发生变化,所以必须返回参考点,尤其是C轴的坐标系壹定要保证在0.000上.5.能够手工编程加工壹个简单的工件O0001;程序名G06A2;板厚为2MMG81X1000Y500;板料的长度为1000MM,宽度为500MMG90X100Y100T6;程序内容,在机床坐标绝对位置冲孔M45;冲头抬起到上死点T2;最后转到2号工位G28;返回参考点M30;程序结束编程原则尽量选取Y值大的方向作为编程零点。

执行由小孔对大孔的冲孔顺序。

步冲步距大于等于板厚，所选步冲模具最好在ф10-ф20之间且该模具不经常用于单独冲孔。

沿工件里图形内侧冲孔，仍应考虑接刀暂停，以免落料和工件叠加，冲坏模具。

模具状况良好且间隙合适。

使用旋转模和再定位。

（壹）使用旋转模时，壹般先编要旋转的角度，然后编冲压指令，旋转模用完后，要使C轴回到绝对零点，否则下壹次再用时旋转模机构将无法接合使用。

编程的角度最好是壹个方向。

旋转模角度增加的方向为逆时针增加。

（二）使用再定位时，要求先定位，定位原则X方向要求大于夹钳移动量大于400mm二者取其大Y方向壹般取板宽的壹半即可。

根据再定位汽缸所处位置的不同,所加工的板宽最小值有限制,壹般要大于200mm,即板宽小于200mm的钢板不能使用再定位。

6.各主要功能软键的名称和作用POS显示机床坐标,绝对,相对,综合OFFSET/SETTING显示设置数据和模具数据进行设定PROG显示程序内容SYSTEM显示参数设定GRAPHAUTO(自动方式)下进行图形模拟RESET复位(如果执行程序的时候,不要轻易按)INPUT按此键可输入参数和偏置,在半自动方式下CAN清除要输入的数据和地址ALTER在编辑方式下,可对程序进行替换修改.INSERT在编辑方式下,可对程序进行插入.DELETE在编辑方式下,可对程序进行删除.7.机床参考点调整.O0001;程序名G06A2;板厚为2MMG81X1000Y500;板料的长度为1000MM,宽度为500MMG90X100Y100T6;在绝对坐标X100Y100用10*10方模冲孔M45;冲头抬起到上死点T2;最后转到2号工位G28;返回参考点M30;程序结束测量:X=99MM,Y=100.5MM误差:ΔX=99MM-100MM=-1MMΔY=100.5MM-100MM=0.5MM调整方法:半自动方式下,按OFFSET/SETTING,然后按壹次扩展键+,按宏变量,移动光标找到530(X基准点调整)531(Y基准点调整),写入原值+误差值,按INPUT(输入).8.报警的分类内容.ALM报警为机床外部报警EMG报警为机床系统内部报警.9.常见机床外部报警的排除.机床外部报警的排除此类报警主要控制机床外部元器件的动作是否到位的信息提示。

壹旦出现，就要认真对待，加以排除，否则机床难以运行。

下面分别介绍报警内容及排除方法：1000参考点未回指示X、Y、T、C四个轴没有回参考点，操作者须先回参1001急停该报警为按下电气柜门或操作盒上急停按钮出现，同时出现系统报警：EMG 排除方法：松开所有急停，按"RESET"1002气压低该报警指示空气压力低于临界下限时报警。

排除方法：开空压机调整气压整定，将气压整定略微低壹点更换压力表1003油压低此报警指液压缸的工作压力较低，无法正常冲压排除方法：开油泵如仍不能排除，更换液压油或其它组件1004定位块未下此报警指X向靠山未及时下落，有几个可能：A、定位块真的没有下去，此时要检查定位的气缸部分是否动作。

B、定位块落下而感应开关没感应到，此时应调整感应开关在气缸上的位置。

C、感应开关坏，更换。

D、定位块下落动作慢，可调整排气节流阀。

1007再定位未上指再定位气缸没有上去，有以下几种可能：A、再定位气缸真的没有上去，检查气缸情况，必要时更换B、再定位气缸上去而感应开关没有感应到，此时调整开关位置C、感应开关坏，更换D、再定位气缸向上的动作慢，可调整进、排气节流阀1008再定位未下指再定位气缸没有下去。

排除方法同10071009转盘定位销未进转盘到位后，定位销必须插入，此报警指示定位销没有插入到位，有以下几个可能：A、上、下转盘不同步，调整同步。

B、程序运行中，正在换模时按了保持按钮，此时只须手动T轴转壹个位置即可。

C、定位销插入到位而开关没有感应到或坏，调整感应开关位置或更换感应开关。

D定位销有拉毛现象,进出阻力大,要取出修磨.使达到进出自如的目的。

1010转盘定位销未出转盘旋转前，定位销必须拨出。

有以下几个可能和排除方法：A、空气压力小，加大气压。

B、感应开关没有感应到或坏，调整感应开关位置或更换感应开关。

C、定位销有拉毛现象,进出阻力大,要取出修磨.达到进出自如的目的.1020#C销未进当选择旋转模时结合机构未到位，结果机床停止运行，须重新对旋转模校零。

若C销已结合而感应开关未到位则调整感应开关位置，若未结合,则手动方式下，T 销入,C销入,轴选择"旋转轴C使能，按住不放,按"+"或"-"，直到C销完全接合，此时,该报警应该消失,然后继续见着坐标转到C轴为0,即可使C轴回到零点。

1021C销未出旋转模工作结束自动换模叶，因旋转模结合机构未分开而引起，可加大气压或调整结合机构，若已分开而感应开关未感应到，则调整感应开关位置。

1050冲头不在上死点关机重开，打开油泵电机。

1011夹钳未闭合踩壹下脚踏开关可消除此报警。

1038断路器断开电气柜内有断路器动作，机床停止运行，请检查电机是否过热，工作情况是否正常，切忌强行合闸，烧毁电机，若偶尔有此现象，可将断路器上电流整定略微加大壹点。

10.内主要元器件的名称和作用主要由控制系统及执行元件组成.为日本FANUC系统为各种断路器.接触器,小继电器等.它管理各伺服轴的运动和各机床动作的顺利实现。

11.伺服驱动系统的正常工作的标志I/O接口板只有壹个绿灯亮。

12.电气原理图的了解（作为了解）13.各开关,断路器,接触器等正常工作的标志壹、小型中间继电器HH53P每个小继电器有三组独立的常闭触点，当壹组不行时，用户能够尝试使用另壹组二、接近开关主要有俩种类型：电感应和磁感应，感应开关上的小发光二极管只是指示用，该开关动作和否以实际输出为准14.模位零漂的补偿方法半自动方式下,OFFSET/SETTING,按扩展键+2次,找到刀具,再按扩展键+1次,按刀号,X偏置量,Y偏置量,单位是1000=1MM15.机床参数的修改方法参数的设定(1)选择半自动方式,按OFFSET/SETTING,显示于设定画面(2)将参数写入该为1,按INPUT(输入)键,且机床出现100报警,能够参数写入(3)按SYSTEM,按参数,选择需要修改的参数修改,修改时按INPUT(输入)键输入确认.(4)当参数修改完,再回到OFFSET/SETTING,显示于设定画面.将参数写入该为0.按复位能够将100报警清除.注意:参数壹般不允许用户修改,由于任意修改了参数会导致机床出现非正常工作或者损坏,切记!!!由于修改参数后出现报警000POWEROFF(请关闭电源),表示此修改的参数需要断电确认,重新开机后,报警消除.16.编程的格式及指令编程的格式由程序名,程序段,G代码,T代码,M代码,C代码组成,常见的有绝对值坐标和增量值坐标.G代码.G90绝对值指令G90XY以坐标原点为基准G91增量值指令G91XY以前壹孔的位置为基准用G90则如下表达A：G90X100Y100B：G90X200Y200C：G90X300Y300用G91则如下表达A：G90X100Y100B：G91X100Y100C：G91X100Y100G90、G91为模态，且不兼容。
