物理电功率的综合计算问题的专项培优练习题
物理电功率的综合计算问题的专项培优练习题含答案
一、初中物理电功率的综合计算问题1．如图甲所示的电路中，电源电压U 保持不变，R 0为定值电阻。
闭合开关，电流表A 的示数为I ，电压表V 1的示数为U 1，电压表V 2的示数为U 2；将滑动变阻器R 的滑片从一端移动到另一端，U 1、U 2随I 变化的关系如图乙所示；则下列说法正确的是（ ）A ．电源电压为5.5 VB ．滑片在最右端时，定值电阻R 0的功率为6WC ．滑动变阻器的最大阻值为12.5 ΩD ．电灯的电阻随着电流的增大而减小【来源】2020年中考一轮模拟测试物理试题（一) 【答案】B 【解析】 【分析】 【详解】由图可知，灯泡L 与R 0、R 组成串联电路，电压表V 2测量L 两端的电压，电压表V 1测量灯泡L 与R 两端的总电压，当电流表的示数变大时，电压表V 2变大，电压表V 1变小，所以U 2-I 的图线为BQ ， U 1-I 图线应该为AQ ；ABC ．由图像乙知，Q 点U 1和U 2相等，则此时滑动变阻器两端的电压为零，电阻为零，电压表的示数都是3V ，电路中的电流为2.0A ，所以03V 2.0R U +=电源…①当滑动变阻器的滑片移到最左端时，电路中的电流最小为1.0A ，由图像知：电压表V 1的示数为4.5V ，电压表V 2的示数为1V ，所以04.5V 1.0=R U +电源…②由①②得：U 电源=6V ，R 0=1.5Ω，故A 错误； 此时滑动变阻器两端的电压为12= 4.5V-1V=3.5V U U U -=滑滑动变阻器的最大阻值为3.5V===3.5Ω1.0AU R I 滑滑大小 故C 错误；滑片在最右端时，U 1和U 2相等都是3V ，电路中的电流为2.0A ，已知R 0=1.5Ω，定值电阻R 0的功率为2200(2.0A) 1.5Ω=6W P I R ==⨯故B 正确；D ．通过灯泡的电流增大时，灯泡两端的电压变大，温度升高，灯丝的电阻变大，故D 错误。
物理电功率的综合计算问题的专项培优练习题(含答案)
一、初中物理电功率的综合计算问题1．额定电压均为6V 的甲、乙两灯的I ﹣U 图线如图所示，则下列说法不正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而增大B ．甲、乙两灯的额定功率之比为2∶1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为2∶3D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1∶9 【来源】四川省达州市达川区2019-2020学年九年级（上)期末物理试题 【答案】D 【解析】 【分析】(1)根据图像读出几组电流和电压对应的值，根据欧姆定律求出对应的电阻，然后得出两灯泡电阻与两端的电压关系；(2)根据图像读出两灯泡额定电压下的电流，根据P UI =求出甲、乙两灯的额定功率之比；(3)甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，根据图像读出通过的电流，根据欧姆定律求出此时两灯泡的电阻之比；(4)甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，根据图像读出符合要求的电流和电压，根据P UI =求出两灯泡的实际功率之比。
【详解】A ．由图像可知，甲、乙两灯泡两端的电压分别为2V 、6V 时，通过甲的电流依次为0.3A 、0.6A ，通过乙的电流依次为0.2A 、0.3A ，由U I R =的变形式U R I=可知，甲灯泡的电阻依次为6.67Ω、10Ω，乙灯泡的电阻依次为10Ω、20Ω，所以甲、乙两灯的电阻均随电压增大而增大，则A 正确，不符合题意；B ．甲、乙两灯的额定电压均为6V ，通过的电流I 甲额＝0.6A ，I 乙额＝0.3A ，则甲、乙两灯的额定功率之比：6V 0.6A 26V 0.3A 1U I P P U I ⨯===⨯甲额甲额甲额乙额乙额乙额，则B 正确，不符合题意；C ．甲、乙两灯并联接在电压为2V 的电源两端时，它们两端的电压均为2V ，由图像可知，通过的电流分别为I 甲＝0.3A ，I 乙＝0.2A ，此时两灯泡的电阻之比：0.2A 20.3A 3UR I I U R I I ====甲甲甲乙乙乙甲乙， 则C 正确，不符合题意；D ．甲、乙两灯串联接在电压为8V 的电源两端时，通过它们的电流相等，且总电压等于8V ，由图像可知，当电路中的电流0.3A I '＝、2V U '甲＝、6V U '乙＝时符合，则两灯泡的实际功率之比：2V 0.3A 16V 0.3A 3U I P P U I ''⨯===''⨯甲甲乙乙，则D 错误，符合题意； 故选D 。
中考物理 电功率的综合计算问题 培优练习(含答案)含答案
一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。
2．如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则由图象可知（ ）A ．电阻R 0两端电压与通过R 0的电流成正比B ．R 0的电阻值是5ΩC ．该电路最小功0.3WD ．滑动变阻器R 的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题 【答案】BCD 【解析】 【分析】 【详解】A ．由电路图可知，电流表测电路电流，电压表测电阻R 0电压，由I-U 图象可知，电阻R 0的I-U 图象是一条倾斜的直线，是正比例函数图象，电阻R 0是一个定值，电压表的示数与电流表的示数之比不变，电阻R 0两端电流与通过R 0的电压成正比，电压决定电流，不能说电流与电压成正比，故A 错误，A 不符合题意；B ．由I-U 图象可知，滑片P 移至b 端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V ，电路中的电流为0.6A ，则03V 5Ω0.6AU R I === 故B 正确，B 符合题意； C ．根据功率公式2U P UI R== 当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U 图象可知，此时滑片P 移至a 端，电压表示数为0.5V ，电路中的电流为0.1A ，则电路总电阻为3V 30Ω0.1AU R I ===总 则电路最小功率为22min(3V)0.3W 30ΩU P R ===总 故C 正确，C 符合题意； D ．根据功率公式22222200001()()24R R U R U U P U R R R R R R R R R R R R====-++++ 当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R 0相等时功率最大，为22max0(3V)0.45W 445ΩU P R ===⨯ 故D 正确，D 符合题意。

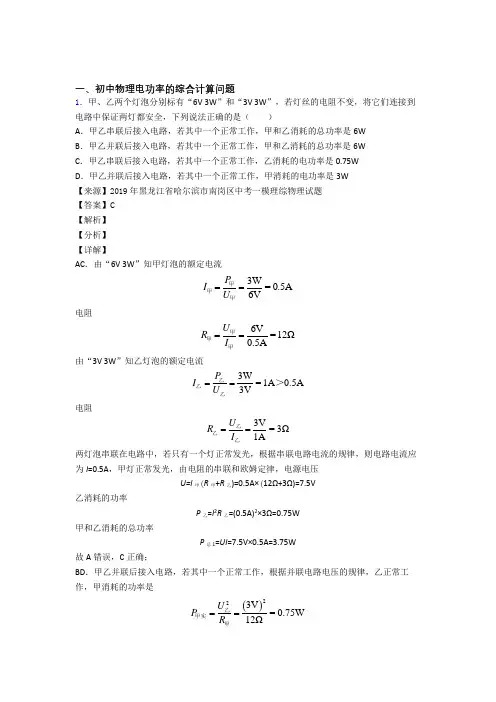

备战中考物理 电功率的综合计算问题 培优练习(含答案)含答案
一、初中物理电功率的综合计算问题1．甲、乙两个灯泡分别标有“6V 3W ”和“3V 3W ”，若灯丝的电阻不变，将它们连接到电路中保证两灯都安全，下列说法正确的是（ ）A ．甲乙串联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WB ．甲乙并联后接入电路，若其中一个正常工作，甲和乙消耗的总功率是6WC ．甲乙串联后接入电路，若其中一个正常工作，乙消耗的电功率是0.75WD ．甲乙并联后接入电路，若其中一个正常工作，甲消耗的电功率是3W 【来源】2019年黑龙江省哈尔滨市南岗区中考一模理综物理试题 【答案】C 【解析】 【分析】 【详解】AC ．由“6V 3W ”知甲灯泡的额定电流3W =0.5A 6V P I U ==甲甲甲 电阻6V=12Ω0.5AU R I ==甲甲甲 由“3V 3W ”知乙灯泡的额定电流3W =1A 0.5A 3VP I U ==乙乙乙＞ 电阻3V=3Ω1AU R I ==乙乙乙 两灯泡串联在电路中，若只有一个灯正常发光，根据串联电路电流的规律，则电路电流应为I =0.5A ，甲灯正常发光，由电阻的串联和欧姆定律，电源电压U=I 甲(R 甲+R 乙)=0.5A×(12Ω+3Ω)=7.5V乙消耗的功率P 乙=I 2R 乙=(0.5A)2×3Ω=0.75W甲和乙消耗的总功率P 总1=UI =7.5V×0.5A=3.75W故A 错误，C 正确；BD ．甲乙并联后接入电路，若其中一个正常工作，根据并联电路电压的规律，乙正常工作，甲消耗的功率是()223V =0.75W 12ΩU P R ==乙甲实甲两灯泡并联时，流过甲的电流'3V=0.25A 12ΩU I R ==乙甲甲 流过乙的电流'1A I =乙根据并联电路电流的规律，则干路电流'''0.25A +1A =1.25A I I I =+=甲乙甲乙并联后接入电路，甲和乙消耗的总功率P 总2=U 乙I ′=3V×1.25A=3.75W故BD 错误。
2020-2021【物理】物理电功率的综合计算问题的专项培优练习题(含答案)含答案
一、初中物理电功率的综合计算问题1．如图甲所示，电源电压恒为9V.滑动变阻器的最大阻值为100Ω，电子元件R 在0.1A~0. 4A 的电流范围内均能正常工作，若该电子元件的U -I 图像如图乙所示，则该电子元件在其正常工作的范围内，下列判断正确的是( )A ．该电子元件两端的电压增大时，其电阻增大B ．该电子元件消耗的最大功率与最小功率之比为4:1C ．该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率D ．滑动变阻器的阻值范围应控制在12.5Ω~100Ω【来源】湖北省武汉市第三寄宿学校2019~2020学年九年级12月月考物理试题 【答案】C 【解析】 【详解】A ．由该电子元件的U -I 图像可知，当电压为2V 时，电流为0.1A ；由欧姆定律得，此时的电阻是：2V 20Ω0.1AU R I === 当电压为4V 时，电流为0.4A ；由欧姆定律得，此时的电阻是：'''4V 10Ω0.4AU R I ===可知，该电子元件两端的电压增大时，其电阻减小；故A 项错误；B ．由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是；2V 0.1A 0.2W P UI ==⨯=由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是；'''4V 0.4A 1.6W P U I ==⨯=该电子元件消耗的最大功率与最小功率之比为：1.6W 80.2W 1= 故B 项错误；CD ．由该电子元件的U -I 图像可知，当电流为0.4A 时，电压为4V ；此时消耗的电功率是1.6W ；此时滑动变阻器两端的电压是：==9V 4V=5V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：==0.4A I I 滑电子此时滑动变阻器消耗的电功率是：5V 0.4A 2W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值最小，为：5V12.5Ω0.4AU R I ===滑滑滑 由该电子元件的U -I 图像可知，当电流为0.1A 时，电压为2V ；此时消耗的电功率是0.2W ；此时滑动变阻器两端的电压是：''==9V 2V=7V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''==0.1A I I 滑电子此时滑动变阻器消耗的电功率是：'''7V 0.1A 0.7W P U I ==⨯=滑滑滑此时滑动变阻器接入电路的阻值是：'''7V 70Ω0.1AU R I ===滑滑滑所以滑动变阻器的阻值范围应控制在12.5Ω~70Ω；由该电子元件的U -I 图像可知，当电流为0.2A 时，电压为3V ；此时消耗的电功率是；''''''3V 0.2A 0.6W P U I ==⨯=此时滑动变阻器两端的电压是：''''''==9V 3V=6V U U U --滑电子由于滑动变阻器与该电子元件串联，所以流过滑动变阻器的电流是：''''==0.3A I I 滑电子此时滑动变阻器消耗的电功率是：''''''6V 0.3A 1.8W P U I ==⨯=滑滑滑可见该电子元件在某个正常工作状态下，它滑耗的电功率总是小于此时滑动变阻器消耗的电功率；故C 项正确、D 项错误；2．如图，把E 、F 两点接入电压为U 的电源两端，当开关S 1和S 2都闭合时，电路消耗的总电功率为P 1；当开关S 1和S 2都断开时，电路消耗的总电功率为P 2。

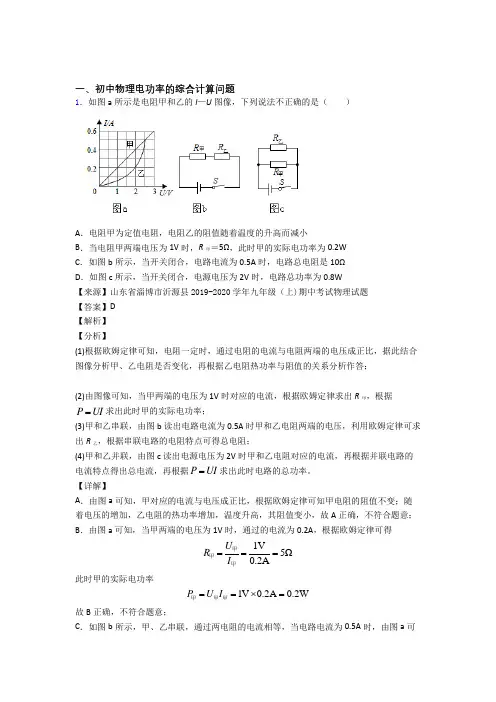

物理电功率的综合计算问题的专项培优练习题(含答案)含详细答案
一、初中物理电功率的综合计算问题1．如图a 所示是电阻甲和乙的I —U 图像，下列说法不正确的是（ ）A ．电阻甲为定值电阻，电阻乙的阻值随着温度的升高而减小B ．当电阻甲两端电压为1V 时，R 甲＝5Ω，此时甲的实际电功率为0.2WC ．如图b 所示，当开关闭合，电路电流为0.5A 时，电路总电阻是10ΩD ．如图c 所示，当开关闭合，电源电压为2V 时，电路总功率为0.8W 【来源】山东省淄博市沂源县2019-2020学年九年级（上)期中考试物理试题 【答案】D 【解析】 【分析】(1)根据欧姆定律可知，电阻一定时，通过电阻的电流与电阻两端的电压成正比，据此结合图像分析甲、乙电阻是否变化，再根据乙电阻热功率与阻值的关系分析作答；(2)由图像可知，当甲两端的电压为1V 时对应的电流，根据欧姆定律求出R 甲，根据P UI =求出此时甲的实际电功率；(3)甲和乙串联，由图b 读出电路电流为0.5A 时甲和乙电阻两端的电压，利用欧姆定律可求出R 乙，根据串联电路的电阻特点可得总电阻；(4)甲和乙并联，由图c 读出电源电压为2V 时甲和乙电阻对应的电流，再根据并联电路的电流特点得出总电流，再根据P UI =求出此时电路的总功率。
【详解】A ．由图a 可知，甲对应的电流与电压成正比，根据欧姆定律可知甲电阻的阻值不变；随着电压的增加，乙电阻的热功率增加，温度升高，其阻值变小，故A 正确，不符合题意；B ．由图a 可知，当甲两端的电压为1V 时，通过的电流为0.2A ，根据欧姆定律可得1V052AΩ.U R I ===甲甲甲 此时甲的实际电功率1V 0.2A 0.2W P U I ==⨯=甲甲甲故B 正确，不符合题意；C ．如图b 所示，甲、乙串联，通过两电阻的电流相等，当电路电流为0.5A 时，由图a 可知，甲和乙两端的电压均为2.5V，根据URI=可知，此时甲乙的阻值相同，则电路总电阻5Ω5Ω10ΩR R R=+=+=甲乙故C正确，不符合题意；D．如图c所示，甲、乙并联，两电阻两端的电压相等，当电源电压为2V时，由图a可知0.4A I=甲，0.2A I=乙根据并联电路中干路电流等于各支路电流之和可知，干路电流0.4A0.2A0.6AI I I=+=+=甲乙则此时电路的总功率2V0.6A 1.2WP UI==⨯=故D错误，符合题意。
物理电功率的综合计算问题的专项培优练习题及答案
一、初中物理电功率的综合计算问题1．如图所示电路，电源电压不变。
闭合开关 S，当滑片 P 置于变阻器的b 端时，电压表的示数为6V，当滑片 P 置于变阻器的中点时，电压表的示数变化了 2V，从 P 置于中点开始在 20s 内定值电阻R1产生的热量为 64J，则下列判断正确的是A．R1 的阻值为10ΩB．滑动变阻器 R 的最大阻值为20ΩC．电源电压为 10VD．R1先后两次消耗的电功率之比为 3：4【来源】湖南师大附中博才学校2018-2019学年九年级（上)期末考试物理试题【答案】B【解析】【详解】由电路图可知，当滑片P置于变阻器的b端时，定值电阻R1与滑动变阻器的最大阻值串联；当滑片P置于变阻器的中点时，定值电阻R1与滑动变阻器阻值的一半串联。
AB．根据串联电路的分压特点可知，当滑片P置于变阻器的中点时电压表的示数为:6V−2V=4V，∵串联电路的总电压等于各分电阻两端的电压之和，∴根据欧姆定律可得：U=I1R1+6V，U=I2R1+4V，I1=6VR，I2=4V12R=8VR，∵电源的电压不变，∴I1R1+6V= I2R1+4V 即:6V R R1+6V=8VRR1+4V简化可得：R1=R，根据Q=I 2Rt 可得，P 置于中点时，在20s 内定值电阻R 1产生的热量：Q 1=I 22 R 1t =(8V R )2 R 1×20s=()228V R ×R ×20s=()28VR×20s=64J ，解得：R =20Ω，即；R 1=20Ω，故A 不正确、B 正确； C ．电源的电压：U = I 1R 1+6V=6V R R 1+6V=6V20Ω×20Ω+6V=12V ， 故C 不正确；D ．根据P=I 2R 可得，R 1先后两次消耗的电功率之比：P 1:P ′1=(I 1)2 R 1:(I 2)2 R 1=(I 1)2: (I 2)2=(6V R )2:(8V R)2=9:16， 故D 不正确。
物理电功率的综合计算问题的专项培优练习题(含答案)及详细答案
一、初中物理电功率的综合计算问题1．如图甲的电路中，电源电压保持不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙，则下列说法错误的是（ ）A ．滑动变阻器的最大阻值为12欧B ．电源的电压为9VC ．定值电阻R 的阻值为6欧D ．此电路的总功率最小为13. 5W 【来源】2020年黑龙江省哈尔滨市南岗区中考复习模拟试题（二)【答案】D【解析】【分析】【详解】 ABC ．从甲图可以看到，这是一个串联电路，定值电阻R 和滑动变阻器串联在电路中，滑片P 在b 端时，滑动变阻器接入电路的电阻最大，根据串联电路的分压原理可知，这时变阻器两端的电压最大，再根据串联电路的电压规律可知，定值电阻R 的电压最小，从乙图可以看到，3V 是最小电压，这时电流大小是0.5A ；那么滑片P 在a 端时，电压表的示数是9V ，这时只有定值电阻R 接入电路中，电源电压的大小是9V ；由上述可知，滑片P 在b 端时，变阻器两端的电压是R -9V -3V 6V U U U ===总变那么滑动变阻器的最大阻值是6V 12Ω0.5AU R I ===变变变 由上述可知，定值电阻R 两端的电压是9V 时，流过它的电流是1.5A ，根据U R I =可知，定值电阻R 的阻值大小是R R 9V 6Ω1.5AU R I === A 、B 、C 正确，不合题意； D ．根据P UI =可知，电源电压大小不变，要求电路的总功率最小，那么电路中的电流最小，当滑片P 在b 端时，电路中的总电阻最大，这时电流大小是min 9V 9V 0.5A 6Ω12Ω18ΩU I R ====+总总 此电路的总功率最小是电路的总功率最小是4.5W ，D 错误，符合题意。
故选D 。
2．小灯泡L 的额定电压为3V ，它的I —U 图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P 移至B 端。
闭合开关S ，电压表示数为1.5V ，再将滑片P 向左移动直到电压表示数为3V ，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω 2A ”字样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、初中物理电功率的综合计算问题1．图甲是用于焊接塑料水管的热熔器，其电路如图乙所示。
加热电阻 R 1=66Ω、R 2=176Ω，S 1 是手动控制开关，S 2 是可随温度自动跳转的温控开关，R 0 特殊限流电阻，热熔器加热时 R 0 电阻较大，LED 指示灯发红光，保温时 R 0 电阻较小，LED 指示灯发绿光。
已知 LED 发光时两端电压保持不变，则下列说法正确的是（ ）A ．当 S 1、S 2 都闭合时，热熔器处于保温状态B ．保温状态时加热电路的电功率是200WC ．发红光时LED 的电流等于发绿光时 LED 的电流 D ．当 S 1 闭合，S 2 断开时，R 1 的功率大于 R 2 的功率【来源】湖南省长沙市师大附中集团2018-2019学年九年级（上)期末考试物理试题 【答案】B 【解析】 【详解】A ．开关S 1和S 2都闭合时，加热电路只有R 1工作，加热电阻最小，由2U P UI R== 可知，热熔器的加热功率最大，处于加热状态，故A 错误； B ．保温状态时，加热电路中R 1与R 2串联，则加热电路的电功率：2212(220V)200W 66176U P R R ===+Ω+Ω保温， 故B 正确；C ．由题可知，热熔器加热时R 0的电阻较大，LED 指示灯发红光，保温时R 0的电阻较小，LED 指示灯发绿光，因两种情况下LED 灯发光时两端电压保持不变，且电源电压为220V 不变，所以，由串联电路中总电压等于各分电压之和可知，R 0两端的电压不变，由U I R=可知，热熔器加热时R 0的电阻较大，电路中的电流较小，即发红光时LED 灯的电流小于发绿光时LED 灯的电流，故C 错误；D ．开关S 1闭合，S 2断开时，加热电路中R 1与R 2串联，因串联电路中各处的电流相等，且由题可知R 1＜R 2，所以，由2P I R =可知，R 1的功率小于R 2的功率，故D 错误。
2．如图所示，将灯L 1、L 2按图甲、乙两种方式接在电压均为U 的两个电路中，在图甲中灯L １的功率为4W ，在图乙中灯L １的功率为9W 。
设灯丝电阻不变。
下列说法中正确的是A ．甲、乙两图电路消耗的总功率之比是3:2B ．甲、乙两图中灯L 1两端的电压之比是2:3C ．L 1、L 2两灯灯丝电阻之比是2:1D ．乙图中灯L 1、L 2的功率之比是2:1【来源】河南省焦作市2018-2019学年九年级（上)期末检测物理试题 【答案】BC 【解析】 【详解】B ．由图甲知道，两灯串联，根据题意，由2U P R=知道，21114U P W R ==， 由图乙知道，两灯并联，所以U =U 1′=U 2′，由2U P R=知道，2119U P W R '==， 所以，21211221114949P P U R U W U U W R ===='，解得甲、乙两图中灯L 1两端的电压之比是：11123U U U U ==' ， 故B 正确；C ．由于U 1 =23U ，根据串联电路的电压特点知道，U 2 =13U ，由串联电路的分压原理知道，L 1、L 2两灯灯丝电阻之比是：1122223113UR U R U U === ， 故C 正确；D．乙图中灯L1、L2并联，两端电压相等，由2UPR=知道，灯L1、L2的功率之比是：2121221212UR RU RPPR'==='，故D错误；A．甲电路中电流是：12222=23U U UIR R R R R==++串乙电路中电流是：122223=22U U U U UIR R R R R+=+=并，由P=UI知道，甲、乙两图电路消耗的总功率之比是：2232=392UUP RUP UR⨯=⨯甲乙，故A错误。
3．如图所示的电路中，电源电压12V且保持不变，灯丝电阻不随温度变化，灯泡L的额定功率为7.2W。
当开关S1、S2都闭合时，通过灯泡的电流为I1，灯泡正常发光；当开关S1闭合S2断开时，通过灯泡的电流为I2，灯泡的功率是3.2W，则下列计算结果不正确的是（）A．灯泡电阻是20ΩB．电阻R的阻值是20ΩC．当开关S1闭合S2断开时，电阻R的功率是1.6WD．I1∶I2=9∶4【来源】四川省成都南开为明学校2019-2020学年九年级4月月考物理试题（在线考试)【答案】BD【解析】【分析】【详解】A．当开关S1、S2都闭合时，电路为灯泡的简单电路，灯泡正常工作，电源的电压为12V，电路中的电流I1=7.2W12V PU=额=0.6A灯泡的电阻R L=112V0.6AUI==20Ω故A正确，不符合题意；BC．当开关S1闭合S2断开时，灯泡和电阻R串联，电路中的电流I2=L3.2W=20PRΩ实=0.4A电路中的总电阻R总=212V0.4AUI==30ΩR的阻值R=R总-R L=30Ω-20Ω=10Ω电阻R的功率P R=I22R=(0.4A)2×10Ω=1.6W故B错误，符合题意，C正确，不符合题意；D．两次通过灯泡的电流之比I1∶I2=0.6A∶0.4A=3∶2故D错误，符合题意。
故选BD。
4．如图是一个电加热器的工作原理图，其中1R和2R是阻值不变的发热电阻；已知加热器的额定电压为220V，额定加热功率990W，额定保温功率为110W。
当电加热器正常工作时，下列说法正确的是（）A．加热器的功率为110W时，开关S、1S都闭合B．开关S闭合，1S由断开到闭合，电路中电流变大，2R的功率变大C．电阻1R与2R的阻值之比为1∶8D．若用电高峰期实际电压为200V，加热器保温状态下的实际功率约为90.9W【来源】2020年四川省成都市锦江区中考二诊物理试题【答案】BD【解析】【分析】 【详解】A ．只闭合开关S ，两电阻串联，电阻较大，根据2U P R=知，在电压一定时，电功率较小，加热器处于保温状态，则此时加热器的功率为110W ，故A 错误；B ．开关S 闭合，S 1断开时，两电阻串联，S 1闭合时，电阻R 1被短路，只有电阻R 2工作，电阻减小，根据U I R=知，电路的电流增大，R 2的电阻不变，根据22P I R =知R 2的功率变大，故B 正确； C ．因为22U P R =加热、212U P R R =+保温，且P 加热=990W 、P 保温=110W ，所以 22212::990W :110W U U P P R R R ==+加热保温即12291R R R += 所以1281R R = 故C 错误；D ．只闭合开关S ，加热器处于保温状态，两电阻串联，保温功率为110W ，则2212(220V)=440Ω110WU P R R +==额保温当实际电压为200V 时，实际功率约为2122(200V)=90.9W 440ΩU R R P =≈+额实故 D 正确； 故选BD 。
5．如图所示，电源电压保持不变，R 2=50Ω，闭合S 1，断开S 2，R 1的电功率P 1=0.1W ，电压表示数为U 1．开关都闭合时，电压表示数为6U 1．用电阻R 3替换R 1、R 2中的某一个，闭合开关S 1，断开S 2，电压表示数为U 2，电路的总功率为P 2，U 2与U 1相比，变化了0.5V ．则下列结论正确的是（ ）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54W D．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】【分析】【详解】由电路图知道，开关都闭合时，电路中只有R1，电压表测电源两端的电压；由电压表的示数知道，电源的电压U=6U1；当闭合S1，断开S2时，R1与R2串联，电压表测R1两端的电压；由于串联电路中总电压等于各分电压之和，所以，R2两端的电压是：U R2 =U-U1 =6U1 -U1 =5U1，由于串联电路中各处的电流相等，所以，此时电路中的电流是：I=U1/R1=U R2/R2，即U1/R1=5U1/50Ω，故R1=10Ω；又因为R1的电功率是P1=0.1W，所以，由P=I2 R知道，此时电路中的电流是：I=，根据串联电路的特点知道，电源的电压是：U=I（R1 +R2）=0.1A×（10Ω+50Ω）=6V，所以U1 =U/6=6V/6=1V，当用电阻R3替换R1后，闭合开关S1断开S2时，R2与R3串联，电压表测R3两端的电压；（1）若U2与U1相比增加了0.5V，则电压表的示数U2 =1.5V，R2两端的电压U R2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1 =U R2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2 =UI1 =6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2 =0.5V，R2两端的电压U R2″=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I2 =U R2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2 =UI2 =6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2 =1.5V，R3两端的电压是：U3=U-U2 =6V-1.5V=4.5V，此时电路中的电流是：I3 =U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3 =U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2 =UI3 =6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2 =0.5V，R3两端的电压是：U3=U-U2 =6V-0.5V=5.5V，此时电路中的电流是：I4 =U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2 =UI4 =6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC．【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的一个电阻后电压表可能的示数是解题关键，需要仔细分析找出各种情况中的联系，然后列式求解，属于难题．6．根据下表提供的信息得出的几个结论中，正确的是（）物质铁铝铜煤油密度[kg/m3]7.9×103 2.7×1038.9×1030.8×103比热容[J/(kg·℃)]0.46×1030.88×1030.39×103 2.1×103长1m横截面积1mm2的导线在20℃时的电阻值[Ω]0.0960.0270.017A．用同样的电加热器给等质量的水和煤油加热，加热时间与升高温度的关系图像如图，则b是水B．将质量相等的铝块和铜块，做成横截面积相同的铝丝和铜丝，串联接入电路，则铝丝两端的电压大C．煤油和水的体积之比为2︰1，吸收热量之比为12︰5，则升高的温度之比为3︰1 D．将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝，并联在同一电路中，其消耗的电功率之比为96︰79【来源】山东省青岛市崂山区2018-2019学年九年级（上)期末考试物理试题【答案】BC【解析】【分析】【详解】A．用同样的电加热器给等质量的水和煤油加热，加热时间相同时，电热器放出的热量相同，即水和煤油吸收的热量相等，由表格数据可知，煤油的比热容小于水的比热容，根据Qtcm∆=吸可知，水的温度变化小，所以加热时间与升高温度的关系图象a是水，b是煤油，故A错误；B．由表格数据可知，长1m横截面积1mm2的导线在20℃时，铝线的电阻值大；同样由表格数据可知，铜的密度大于铝的密度，由mVρ=的变形式mVρ=可知，质量相等的铝块和铜块中，铝块的体积大，所以做成横截面积相同的铝丝和铜丝时，铝丝的长度更长，其电阻较大，铝丝和铜丝串联接入电路时通过的电流相等，根据U=IR可知，铝丝两端的电压大，故B 正确；C ．由表格数据可知，煤油的密度为0.8×103kg/m 3，煤油的比热容为2.1×103J/（kg·℃），我们已知水的密度为1.0×103kg/m 3，水的比热容为4.2×103J/（kg·℃），且煤油和水的体积之比为2：1，吸收热量之比为12︰5，由Q 吸＝cm ∆t 和mVρ=可得，升高的温度之比 ==Q Q c V t c m c V Q Q Q t Qc V c m c V ρρρρ∆=⨯⨯⨯∆吸煤油吸煤油水水水煤油煤油煤油煤油煤油煤油吸煤油吸水吸水水吸水煤油煤油煤油水水水水水()()3333334.210J/kg 12110kg/m 135 2.110J/kg 0.810kg/m 21⨯⋅⨯=⨯⨯⨯=⨯⋅⨯℃℃ 故C 正确；D ．由表格数据可知，铁的密度为7.9×103kg/m 3，铝的密度为2.7×103kg/m 3，由m ＝ρV ＝ρLS 可得，将质量相同的铁块和铝块，做成横截面积相同的铁丝和铝丝时的长度之比33332.710kg/m 277.910kg/m 79mL S m L Sρρρρ⨯====⨯铁铁铝铝铁铝 由表格数据可知，长1m 横截面积1mm 2的导线在20℃时的电阻值，铝导线的是0.027Ω，铁导线的是0.096Ω，因其它条件相同时，导体的电阻与长度成正比，所以，铁丝和铝丝的阻值之比270.09696790.02779R R Ω=⨯=Ω铁铝 并联在同一电路中它们两端电压相等，则消耗的电功率之比227996U P R R U P R R 铁铁铝铝铁铝=== 故D 错误。
