铸铁热处理

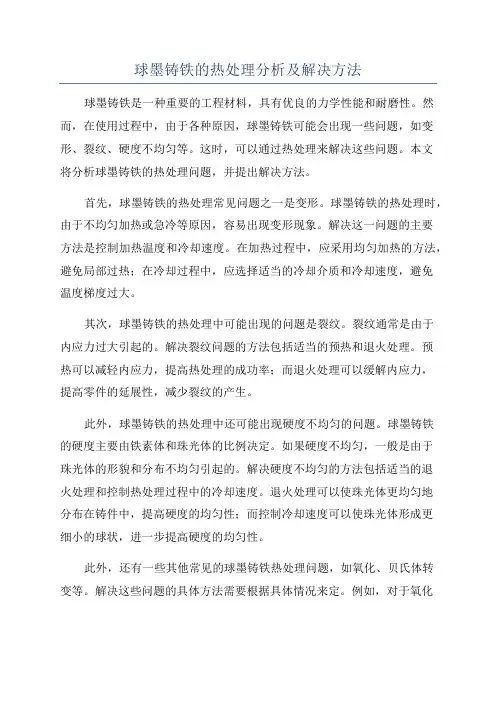

球墨铸铁的热处理分析及解决方法
球墨铸铁的热处理分析及解决方法球墨铸铁是一种重要的工程材料，具有优良的力学性能和耐磨性。
然而，在使用过程中，由于各种原因，球墨铸铁可能会出现一些问题，如变形、裂纹、硬度不均匀等。
这时，可以通过热处理来解决这些问题。
本文将分析球墨铸铁的热处理问题，并提出解决方法。
首先，球墨铸铁的热处理常见问题之一是变形。
球墨铸铁的热处理时，由于不均匀加热或急冷等原因，容易出现变形现象。
解决这一问题的主要方法是控制加热温度和冷却速度。
在加热过程中，应采用均匀加热的方法，避免局部过热；在冷却过程中，应选择适当的冷却介质和冷却速度，避免温度梯度过大。
其次，球墨铸铁的热处理中可能出现的问题是裂纹。
裂纹通常是由于内应力过大引起的。
解决裂纹问题的方法包括适当的预热和退火处理。
预热可以减轻内应力，提高热处理的成功率；而退火处理可以缓解内应力，提高零件的延展性，减少裂纹的产生。
此外，球墨铸铁的热处理中还可能出现硬度不均匀的问题。
球墨铸铁的硬度主要由铁素体和珠光体的比例决定。
如果硬度不均匀，一般是由于珠光体的形貌和分布不均匀引起的。
解决硬度不均匀的方法包括适当的退火处理和控制热处理过程中的冷却速度。
退火处理可以使珠光体更均匀地分布在铸件中，提高硬度的均匀性；而控制冷却速度可以使珠光体形成更细小的球状，进一步提高硬度的均匀性。
此外，还有一些其他常见的球墨铸铁热处理问题，如氧化、贝氏体转变等。
解决这些问题的具体方法需要根据具体情况来定。
例如，对于氧化问题，可以选择合适的炉气调节和瓦斯清洁方法，避免在加热过程中产生氧化；对于贝氏体转变问题，可以通过控制退火温度和保温时间来解决。
综上所述，球墨铸铁的热处理的主要问题包括变形、裂纹、硬度不均匀等。
解决这些问题的方法包括控制加热温度和冷却速度，适当的预热和退火处理，控制热处理过程中的冷却速度等。
同时，对于其他常见的问题如氧化、贝氏体转变等，也需要根据具体情况选择合适的解决方法。
通过科学的热处理方法，可以提高球墨铸铁的性能和质量，延长其使用寿命。

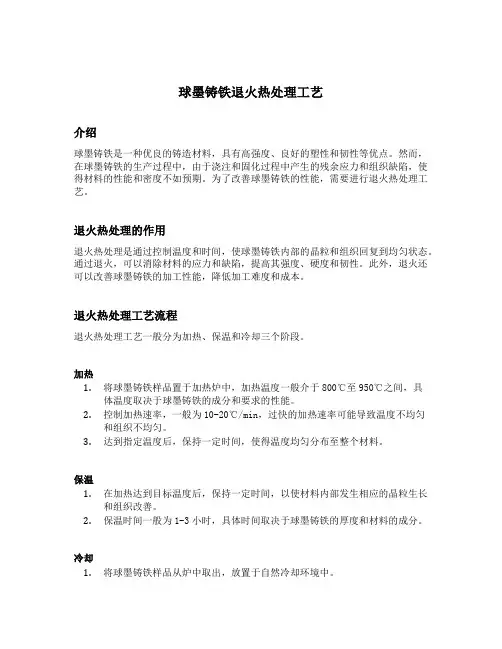

球墨铸铁退火热处理工艺
球墨铸铁退火热处理工艺介绍球墨铸铁是一种优良的铸造材料，具有高强度、良好的塑性和韧性等优点。
然而，在球墨铸铁的生产过程中，由于浇注和固化过程中产生的残余应力和组织缺陷，使得材料的性能和密度不如预期。
为了改善球墨铸铁的性能，需要进行退火热处理工艺。
退火热处理的作用退火热处理是通过控制温度和时间，使球墨铸铁内部的晶粒和组织回复到均匀状态。
通过退火，可以消除材料的应力和缺陷，提高其强度、硬度和韧性。
此外，退火还可以改善球墨铸铁的加工性能，降低加工难度和成本。
退火热处理工艺流程退火热处理工艺一般分为加热、保温和冷却三个阶段。
加热1.将球墨铸铁样品置于加热炉中，加热温度一般介于800℃至950℃之间，具体温度取决于球墨铸铁的成分和要求的性能。
2.控制加热速率，一般为10-20℃/min，过快的加热速率可能导致温度不均匀和组织不均匀。
3.达到指定温度后，保持一定时间，使得温度均匀分布至整个材料。
保温1.在加热达到目标温度后，保持一定时间，以使材料内部发生相应的晶粒生长和组织改善。
2.保温时间一般为1-3小时，具体时间取决于球墨铸铁的厚度和材料的成分。
冷却1.将球墨铸铁样品从炉中取出，放置于自然冷却环境中。
2.冷却速率对于球墨铸铁的结构和性能非常重要，过快的冷却速率可能导致材料的组织不均匀和应力生成。
3.为了保证冷却速率的均匀性，可以在冷却过程中采用气体冷却或浸水冷却等辅助手段。
退火热处理的影响因素退火热处理的效果受到多种因素影响，包括温度、时间、冷却速率和球墨铸铁的成分等。
温度温度是影响退火热处理的关键因素之一。
温度过低，无法使晶粒发生明显的生长和回复；温度过高，可能导致晶粒长大过快、组织不均匀等问题。
时间保温时间的长短对于晶粒的生长和组织的改善具有重要影响。
时间过短，晶粒不能得到充分生长和回复；时间过长，可能导致晶粒长大过大，进一步影响材料的性能。
冷却速率冷却速率直接影响着球墨铸铁的组织结构和性能。
较慢的冷却速率可以促进球状石墨的生成，提高强度和韧性；较快的冷却速率可以提高硬度和强度，但可能降低韧性。
球墨铸铁的淬火退火回火正火热处理分析
球墨铸铁的淬火退火回火正火热处理分析球墨铸铁的淬火退火回火热处理为改善铸铁件整体性能常有消除白口退火，提高韧性的球墨铸铁退火，提高球墨铸铁强度的正火、淬火等。
1.球墨铸铁的淬火并回火处理球墨铸造件作为轴承需要更高的硬度，常将铸铁件淬火并低温回火处理。
工艺是：铸件加热到860-900℃的温度，保温让原基体全部奥氏体化后再在油或熔盐中冷却实现淬火，后经250-350℃加热保温回火，原基体转换为回火马氏体及残留奥氏体组织，原球状石墨形态不变。
处理后的铸件具有高的硬度及一定韧性，保留了石墨的润滑性能，耐磨性能更为改善。
球墨铸铁件作为轴类件，如柴油机的曲轴、连杆，要求强度高同时韧性较好的综合机械械性能，对铸铁件进行调质处理。
工艺是：铸铁件加热到860-900℃的温度保温让基体奥氏体化，再在油或熔盐中冷却实现淬火，后经500-600℃的高温回火，获得回火索氏体组织(一般尚有少量粹块状的铁素体)，原球状石墨形态不变。
处理后强度，韧性匹配良好，适应于轴类件的工作条件。
2.提高韧性的球墨铸铁退火球墨铸铁在铸造过程中此普通灰口铸铁的白口倾向大，内应力也较大，铸铁件很难得到纯粹的铁素体或珠光体基体，为提高铸铁件的延性或韧性，常将铸铁件重新加热到900-950℃并保温足够时间进行高温退火，再炉冷到600℃出炉变冷。
过程中基体中的渗碳体分解出石墨，自奥氏体中析出石墨，这些石墨集聚于原球状石墨周围，基体全转换为铁素体。
若铸态组织由(铁素体＋珠光体)基体，以及球状石墨组成，为提高韧性，只需将珠光体中渗碳体分解转换为铁素体及球状石墨，为此将铸铁件重新加热到700-760℃的共析温度上下经保温后炉冷至600℃出炉变冷。
3.提高球墨铸铁强度的正火球墨铸铁正火的目的是将基体组织转换为细的珠光体组织。
工艺过程是将基体为铁素体及珠光体的球墨铸铁件重新加热到850-900℃温度，原铁素体及珠光体转换为奥氏体，并有部分球状石墨溶解于奥氏体，经保温后空冷奥氏体转变为细珠光体，因此球墨铸件的强度提高。
铸铁热处理
1.炉冷至室温或600℃出炉空冷
1.出炉空冷至室温
2.冷却至720-760℃二阶段石墨化+炉
2.出炉空冷至600℃，再进炉，以速度
冷至室温，或炉冷至600℃出炉空冷 精选可编辑ppt 50-100℃/H；冷至300℃以下，出4炉空 冷
正火
铸铁正火的目的是为了提高铸件的硬度、耐磨性、或作为表面淬火的预备热处理， 改善基体组织.但是，灰铸铁无法通过热处理来改善力学性能，这是因为灰铸铁中 的石墨呈片状分布，破坏了铸铁基体组织的连续性，同时，石墨端部易引起应力集 中，致使灰铸铁热处理后基体组织的强度和塑性、韧性不能充分发挥作用
2.热处理不能改变石墨的形态和分布特性，而铸铁热处理的效果又与铸铁 基体中的石墨形态有密切关系.对于灰铁而言，热处理具有一点的局限性. 而球墨铸铁中的石磨成球状，对基体的削弱作用较小.因而，凡能改变金 属基体组织的各种热处理方法，对于球墨铸铁都是有效的
精选可编辑ppt
1
灰铸铁的热处理
退火
1.去应力退火：为消除铸件的残余应力，稳定几何尺寸，减小或消除加工 过后的畸变.通常普通灰铁件的去应力退火温度以550℃为宜.加热速度以 50℃/h.保温时间以25mm/h计算. 其冷却速度一定要慢，防止产生二次残 余内应力，冷却速度一般控制在20-40℃/h
精选可编辑ppt
6
加热温度对铸铁正火后硬度的影响
在正火温度范围内，加热温度愈高， 硬度也愈高. 正火后的冷却速度影响铁素体的析 出量，冷却速度愈大，铁素体的析 出量愈少，硬度愈高。因此，可采 用控制冷却速度的方法来达到调整 硬度.
精选可编辑ppt
7
球墨铸铁的热处理
球状石墨由于呈球形，故对集体的破坏割裂作用很小，引起应力集中的程度 也不大，基体的作用能较充分的发挥，所以可以通过热处理改变基体组织获 得所需性能

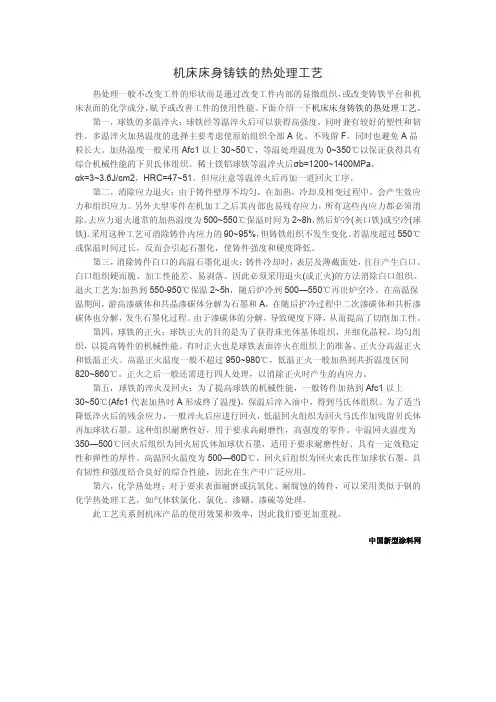

机床床身铸铁的热处理工艺
机床床身铸铁的热处理工艺热处理一般不改变工件的形状而是通过改变工件内部的显微组织，或改变铸铁平台和机床表面的化学成分，赋予或改善工件的使用性能。
下面介绍一下机床床身铸铁的热处理工艺。
第一，球铁的多温淬火；球铁经等温淬火后可以获得高强度，同时兼有较好的塑性和韧性。
多温淬火加热温度的选择主要考虑使原始组织全部A化、不残留F，同时也避免A晶粒长大。
加热温度一般采用Afc1以上30~50℃，等温处理温度为0~350℃以保证获得具有综合机械性能的下贝氏体组织。
稀土镁铝球铁等温淬火后σb=1200~1400MPa，αk=3~3.6J/cm2，HRC=47~51。
但应注意等温淬火后再加一道回火工序。
第二，消除应力退火；由于铸件壁厚不均匀，在加热，冷却及相变过程中，会产生效应力和组织应力。
另外大型零件在机加工之后其内部也易残存应力，所有这些内应力都必须消除。
去应力退火通常的加热温度为500~550℃保温时间为2~8h，然后炉冷(灰口铁)或空冷(球铁)。
采用这种工艺可消除铸件内应力的90~95%，但铸铁组织不发生变化。
若温度超过550℃或保温时间过长，反而会引起石墨化，使铸件强度和硬度降低。
第三，消除铸件白口的高温石墨化退火；铸件冷却时，表层及薄截面处，往往产生白口。
白口组织硬而脆、加工性能差、易剥落。
因此必须采用退火(或正火)的方法消除白口组织。
退火工艺为:加热到550-950℃保温2~5h，随后炉冷到500—550℃再出炉空冷。
在高温保温期间，游高渗碳体和共晶渗碳体分解为石墨和A，在随后护冷过程中二次渗碳体和共析渗碳体也分解，发生石墨化过程。
由于渗碳体的分解，导致硬度下降，从而提高了切削加工性。
第四，球铁的正火；球铁正火的目的是为了获得珠光体基体组织，并细化晶粒，均匀组织，以提高铸件的机械性能。
有时正火也是球铁表面淬火在组织上的准备、正火分高温正火和低温正火。
高温正火温度一般不超过950~980℃，低温正火一般加热到共折温度区间820~860℃。
铸铁的热处理
铸铁的热处理按工艺目的不同，铸铁热处理主要可以分为以下几种：(1)去应力退火热处理；(2)石墨化热处理；(3)改变基体组织热处理。
本章简要介绍上述热处理工艺的理论基础和工艺特点。
第一节去应力退火热处理去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。
对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。
对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。
一、铸造残留应力的产生铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。
如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。
如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。
铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。
如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。
铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。
二、去应力退火的理论基础研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。
过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。
基于这种认识，去应力退火的加热温度应是400℃。
但是，实践证明这个加热温度并不理想。
近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。
为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。
图1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。
在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。
球墨铸铁的热处理
球墨铸铁的热处理目前球墨铸铁所采用的热出库工艺有：消除内应力的低温退火；高温石墨化退火；低温石墨化退火；正火与回火；淬火与回火；等温淬火等。
球墨铸铁的表面淬火正在扩大应用。
对球墨铸铁的化学热处理也在研究应用。
1 球墨铸铁消除内应力的低温退火球墨铸铁与灰口铸铁比较，容易产生较高的内应力，一般高1-2倍，与白口铸铁的内应力差不多。
消除内应力低温退火的工艺过程是：将铸铁加热到Ac1以下某一温度，保温一段时间，然后随炉缓慢冷却使铸铁完全过渡到稳性温度范围，至200-250℃即出炉空冷。
球墨铸铁消除内应力的倾向性与金属基体有关，珠光体球墨铸铁比铁素体基体为小。
例如当退火温度为600℃时，对于珠光体+铁素体和铁素体基体的球墨铸铁保温15小时后可完全消除内应力。
而对于珠光体基体的球墨铸铁，要完全消除内应力保温时间长达63小时。
但都比钢的消除倾向大。
在保温的前2-3小时内消除内应力的效果最为显著。
退火温度愈高，则内应力消除的愈快，愈安全。
目前工厂一般按下述工艺进行：加热速度控制在60-120℃/小时的范围内。
避免产生新的内应力。
加热温度一般控制在550-650℃之间。
对于珠光体基体的球墨铸铁，考虑到当加热温度超过600℃后，可能发生共析渗碳体的石墨化和粒化。
所以加热温度适当降低为550-620℃为宜。
保温时间为2-8小时。
然后随炉缓冷（冷却速度为30-60℃/小时）至200-250℃出炉空冷。
采用该工艺退火，可消除铸件中残余应力之90-95%。
2球墨铸铁的高温石墨化退火球墨铸铁具有较大的向心倾向性。
在生产过程中常常由于化学成分选择不当，球化剂加入量过多或孕育剂量不足而造成铸件中出项大量的奥氏体或自由渗碳体；有时由于球墨铸铁中磷量过高或磷的严重偏析倾向，甚至在含磷量为0.05%时就会出现磷共晶。
当自由渗碳体和磷共晶总量超过3%时，就使铸件的机械性能变坏，加工困难。
在这种情况下就必须采用高温石墨化的方法来予以消除。
灰铸铁热处理方法
灰铸铁热处理方法
嘿，你问灰铸铁热处理方法啊？这可有不少招呢。
一种方法是退火。
这就像给灰铸铁放个假，让它舒舒服服地休息一下。
退火能降低硬度，提高韧性。
就好比一个人一直很紧张，让他放松放松，就会变得更有弹性。
把灰铸铁加热到一定温度，然后慢慢冷却，这样它的内部结构就会变得更稳定，不容易开裂啥的。
还有一种是正火。
这就像给灰铸铁来个小锻炼，让它变得更结实。
正火能提高硬度和强度。
把灰铸铁加热到比较高的温度，然后快速冷却。
这样它就会变得更硬，更能扛得住压力。
另外呢，淬火也可以。
这可是个厉害的招，就像给灰铸铁来个大挑战。
淬火能让灰铸铁变得超级硬。
把它加热到很高的温度，然后突然放到冷水里冷却。
这就像一个人在火里烤了一下，然后马上跳进冰水里，肯定会变得很坚强。
不过淬火得小心，弄不好就会开裂。
我记得有个工厂，他们生产的灰铸铁零件一开始不太好用，容易坏。
后来他们用了退火的方法，把零件加热了一下，
然后慢慢冷却。
嘿，这下好了，零件变得更有韧性了，不容易坏了。
还有一次，他们想让零件更硬一点，就用了正火的方法。
把零件加热得红红的，然后快速冷却。
果然，零件变得更结实了，能承受更大的压力。
反正啊，灰铸铁热处理方法有退火、正火、淬火等。
要根据不同的需求选择合适的方法。
这样才能让灰铸铁变得更好用，更能满足我们的需要。
你要是碰到灰铸铁需要热处理，就可以试试这些方法哦。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铸铁热处理
按工艺目的不同，铸铁热处理主要可以分为以下几种：
(1)去应力退火热处理；(2)石墨化热处理；(3)改变基体组织热处理。
本章简要介绍上述热处理工艺的理论基础和工艺特点。
第一节去应力退火热处理
去应力退火就是将铸件在一定的温度下保温，然后缓慢冷却，以消除铸件中的铸造残留应力。
对于灰口铸铁，去应力退火可以稳定铸件几何尺寸，减小切削加工后的变形。
对于白口铸铁，去应力退火可以避免铸件在存放、运输和使用过程中受到振动或环境发生变化时产生变形甚至自行开裂。
一、铸造残留应力的产生
铸件在凝固和以后的冷却过程中要发生体积收缩或膨胀，这种体积变化往往受到外界和铸件各部分之间的约束而不能自由地进行，于是便产生了铸造应力。
如果产生应力的原因消除后，铸造应力随之消除，这种应力叫做临时铸造应力。
如果产生应力的原因消除后铸造应力仍然存在，这种应力叫做铸造残留应力。
铸件在凝固和随后的冷却过程中，由于壁厚不同，冷却条件不同，其各部分的温度和相变程度都会有所不同，因而造成铸件各部分体积变化量不同。
如果此时铸造合金已经处于弹性状态，铸件各部分之间便会产生相互制约。
铸造残留应力往往是这种由于温度不同和相变程度不同而产生的应力。
二、去应力退火的理论基础
研究表明，铸造残留应力与铸件冷却过程中各部分的温差及铸造合金的弹性模量成正比。
过去很长的时期里，人们认为铸造合金在冷却过程中存在着弹塑性转变温度，并认为铸铁的弹塑性转变温度为400℃左右。
基于这种认识，去应力退火的加热温度应是400℃。
但是，实践证明这个加热温度并不理想。
近期的研究表明，合金材料不存在弹塑性转变温度，即使处于固液共存状态的合金仍具有弹性。
为了正确选择去应力退火的加热温度，首先让我们看看铸铁在冷却过程中应力的变化情况。
图1是用应力框测定的灰铸铁冷却过程中粗杆内应力的变化曲线。
图1 灰铸铁应力变化曲线
在a点前灰铸铁细杆已凝固完毕，粗杆处于共晶转变期，粗杆石墨化所产生的膨胀受到细杆的阻碍，产生压应力，到达a点时，粗杆的共晶转变结束，应力达到极大值。
从a点开始，粗杆冷却速度超过细杆，二者温差逐渐减小，应力随之减小，到达b点时应力降为零。
此后由于粗杆的线收缩仍然大于细杆，加上细杆进入共析转变后石墨析出引起的膨胀，粗杆中的应力转变为拉应力。
到达c点时粗杆共析转变开始，细杆共析转变结束，两杆温差再次增大，粗杆受到的拉应力减小。
到达d点时，粗杆受到的拉应力降为零，粗杆所受到的应力又开始转变为压应力。
从e点开始，粗杆的冷却速度再次大于细杆，两杆的温差再次减小，粗杆受到的压应力开始减小。
到达f点时，应力再度为零。
此时两杆仍然存在温差，粗杆的收缩速度仍然大于细杆，在随后的冷却过程中，粗杆所受到的拉应力继续增大。
从上述分析可以看出，灰铸铁在冷却过程中有三次完全卸载(即应力等于零)状态。
如果在其最后一次完全卸载(即f点)时，对铸件保温，消除两杆的温差，然后使其缓慢冷却，就会使两杆间的应力降到最小。
对灰铸铁冷却过程中的应力测定表明，灰铸铁最后一次完全卸载温度在550～600℃。
这与实际生产中灰铸铁的退火温度相近。
