钢结构课程设计(24米跨范例一)
钢结构课程设计,24米钢屋架(DOC)
第一部分钢结构课程设计任务书一. 课程设计题目某车间梯形钢屋架结构设计二. 设计资料一单层单跨工业厂房，内设有2台中级工作制桥式吊车。
厂房总长120m，檐口高度15m，拟设计钢屋架，简支于钢筋混凝土柱上。
柱顶截面尺寸400×400ｍ，柱混凝土强度等级为C20.钢屋架设计可不考虑抗震设防。
厂房柱距选择为12m屋架为梯形钢屋架（属无檩体系），跨度为24米带钢屋架挡风板。
无檩体系屋面做法及永久荷载标准值防水层为三毡四油上铺小石子0.35kN/m2找平层采用20厚水泥砂浆0.02×20＝0.40 kN/m2保温层为泡沫混凝土，选取80厚度：0.5 kN/m2预应力大型屋面板重 1.40 kN/m2可变荷载标准值雪荷载0.50 kN/m2屋面活荷载0.60 kN/m2积灰荷载0.50 kN/m2三.结构形式与布置屋架形式及几何尺寸见图1所示，屋架支撑布置见图2所示（下弦支撑采用与上弦支撑同样布置）图1.屋架形式及几何尺寸第二部分、钢屋架设计计算采用1.5×12m预应力钢筋混凝土大型屋面板屋架计算跨度：L。
=L-300=23700mm屋架端部高度：H。
=2000mm计算跨度处高度: h＝2015ｍｍ屋架高跨比： H/L。
=3860/23700=1/6.14层架上弦（下弦）支撑布置图垂直支撑1-1垂直支撑2-2符号说明：GWJ(钢屋架)；SC（上线支撑）；XC(下弦支撑)；CC(垂直支撑)；GC(刚性系杆)；LG（柔性系杆）图2 屋架支撑布置图1.荷载计算屋架几何尺寸如图（1）所示，支撑布置如图（2）所示。
因为活载加积灰荷载加雪荷载（2000N/m²）大于活荷载（700 N/m²），所以动载取2000 N/m²。
屋架自重，P＝(120＋11×L) N/m²。
永久荷载标准值：二毡三油加绿豆砂0.35kN/m2 20厚1：3水泥砂浆找平层0.4kN/m2保温层0.5kN/m2预应力钢筋混凝土大型屋面板（含嵌缝） 1.4kN/m2支撑和钢屋架自重（120+11×30）/1000＝0.38管道设备自重0.10 kN/m2总计 3.13 kN/m2可变荷载标准值：屋面活荷载0.60 kN/m2积灰荷载0.50 kN/m2总计： 1.10 kN/m2以上荷载计算中，因屋面坡度较小，风荷载对屋面为吸力，对重屋盖可不考虑，所以各荷载均按水平投影面积计算。
跨度 24m梯形钢屋架设计
=172.39×1000/(10.84×100)=159.03 N/ <f(满足)
⑤、eF杆
-114.62
N ＝按压杆进行计算：
5.1
l =0.8L＝0.8×312.9=250.3cm, l =L=312.9cm
选用2 75×8
按式 ＝ ［1＋（1.09 b ）/（l ）]
＝88.9×［1＋1.09×7 /(253.5 ×0.8 ) ]=94
> ,由 查附表1.2得 ＝0.472
则 413.28×1000/(0.472*27.88*100)=314.058N/ < f(满足)
故Ab杆采用2 110×70×8长肢相并
②、Bc杆
全跨屋架和支撑自重
F3=1.2×0.384×1.5×6＝4.4172Kn
半跨屋面板自重及半跨活荷载
F4＝（1.2×1.4+0.7×1.4）×1.5×6＝23.94kN
2由永久荷载效应控制的组合计算：取永久荷载γG＝1.35，屋面活荷载γQ1＝1.4、ψ1＝0.7，屋面集灰荷载γQ2＝1.4，ψ2＝0.9
= （1+0.475b / l ）=117.51×(1+0.475×6.3 /339.6 ×0.5 )=120.56
由于由于 > ,则由 查附表1.2得 =0.250
=36.03×1000/(12.28×100)=29.34 N/ <f(满足)
=35.38×1000/(0.25×12.28×100)=115.24N/ <f(满足)
选用2 63×5
A＝2×6.14＝12.28 cm ，i ＝1.94cm，i ＝2.89cm
[学士]某24米跨钢结构厂房课程设计
![[学士]某24米跨钢结构厂房课程设计](https://img.taocdn.com/s3/m/2adefdba2b160b4e777fcf7c.png)

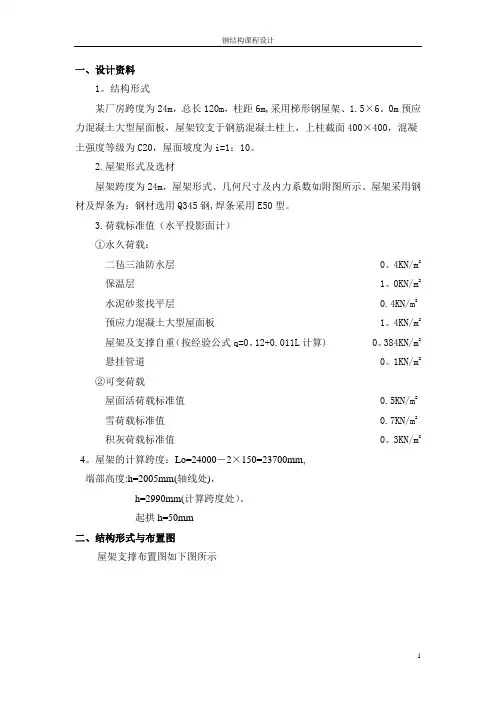

一、设计资料1。
结构形式某厂房跨度为24m，总长120m，柱距6m,采用梯形钢屋架、1.5×6。
0m预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C20，屋面坡度为i=1：10。
2.屋架形式及选材屋架跨度为24m，屋架形式、几何尺寸及内力系数如附图所示。
屋架采用钢材及焊条为：钢材选用Q345钢,焊条采用E50型。
3.荷载标准值（水平投影面计）①永久荷载：二毡三油防水层 0。
4KN/m2 保温层 1。
0KN/m2水泥砂浆找平层 0.4KN/m2预应力混凝土大型屋面板 1。
4KN/m2屋架及支撑自重（按经验公式q=0。
12+0.011L计算) 0。
384KN/m2悬挂管道 0。
1KN/m2②可变荷载屋面活荷载标准值 0.5KN/m2雪荷载标准值 0.7KN/m2积灰荷载标准值 0。
3KN/m2 4。
屋架的计算跨度：Lo=24000－2×150=23700mm,端部高度:h=2005mm(轴线处)，h=2990mm(计算跨度处）。
起拱h=50mm二、结构形式与布置图屋架支撑布置图如下图所示图2 上弦支撑布置图图2 下弦支撑布置图图2垂直支撑图2垂直支撑图一:24m跨屋架（几何尺寸）图二：24m跨屋架全跨单位荷载作用下各杆的内力值图三：24m跨屋架半跨单位荷载作用下各杆的内力值三、荷载与内力计算1。
荷载计算永久荷载标准值:二毡三油（上铺绿豆砂）防水层 0。
4KN/m2 水泥砂浆找平层 0。
4KN/m2保温层 1。
0KN/m2预应力混凝土大型屋面板 1。
4KN/m2屋架及支撑自重（按经验公式q=0.12+0.011L计算） 0。
384KN/m2悬挂管道 0.1KN/m2 _________________________________________________________________总计：3.684KN/m2可变荷载标准值：笔下文学www。
钢结构课程设计(24米跨范例一)
钢结构课程设计班级：姓名：学号:指导老师：2012年 1 月 2 日目录一、设计资料 (1)二、结构形式及支撑布置 (2)三、荷载计算 (4)四、内力计算 (5)五、杆件设计 (6)六、节点设计 (10)七、参考资料 (17)八、附表一 (18)九、附表二 (19)一、设计资料某车间跨度为24m,厂房总长度72m，柱距6m，车间内设有两台300/50kN 中级工作制吊车（参见平面图、剖面图),工作温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为12.5m；采用1.5×6 m预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，屋架采用梯形钢桁架,两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。
屋架形式荷载(标准值）永久荷载: 改性沥青防水层0.35kN/m 2 20厚1：2。
5水泥砂浆找平层0.4kN/m 2 100厚泡沫混凝土保温层0。
6kN/m 2预应力混凝土大型屋面板（包括灌缝）1.4kN/m 2屋架和支撑自重为(0。
120+0。
011L ）kN/m 2可变荷载 基本风压: 0.35kN/m 2 基本雪压:（不与活荷载同时考虑） 0。
30kN/m 2 积灰荷载0.75kN/m 2 不上人屋面活荷载0.7kN/m 2二、结构形式及支撑布置桁架的形式及几何尺寸如下图2。
1所示图2。
1 桁架形式及几何尺寸桁架支撑布置如图2。
2所示1950120001350150501507150715071507150715071507150819652494223325692813280325163056304527983305329530812850300030003000图2。
2 桁架支撑布置符号说明：SC ：上弦支撑； XC ：下弦支撑； CC ：垂直支撑GG ：刚性系杆； LG ：柔性系杆桁架及桁架上弦支撑布置桁架及桁架下弦支撑布置垂直支撑 1-1垂直支撑 2-2三、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
24米屋架钢结构课程设计
目录设计资料 (2)结构形式与布置 (3)荷载计算 (5)内力计算 (6)杆件设计 (8)节点设计 (12)附件pf程序数据 (18)钢结构课程设计——24m跨钢屋架设计计算书一、设计资料：1.某单层单跨工业厂房，跨度24m，长度102m。
2.厂房柱距6m，钢筋混凝土柱，混凝土强度C20，上柱截面尺寸400x400mm，钢屋架支承在柱顶。
3.吊车一台50T，一台20T，中级工作制桥式吊车（软钩），吊车平台标高12.000m。
4.荷载标准值（1）永久荷载三毡四油（上铺绿豆沙）防水层 0.4KN/m2水泥砂浆找平层 0.3 KN/m2保温层 0.6 KN/m2一毡二油隔气层 0.05 KN/m2预应力混凝土大型屋面板 1.4 KN/m2屋架（包括支撑）自重 0.12+0.011L=0.384 KN/m2（2）可变荷载屋面活载标准值 0.7 KN/m2雪荷载标准值 0.35 KN/m2积灰荷载标准值 0.3 KN/m25.屋架结构形式、计算跨度及几何尺寸见图1(屋面坡度为1:10)。
图1 梯形屋架示意图（单位: mm）6.钢材选用Q235钢，角钢，钢板各种规格齐全，有各种类型的焊条和C级螺栓可供选用。
7.钢屋架的制造、运输和安装条件：在金属结构厂制造，运往工地安装，最大运输长度16m，运输高度3.85m，工地有足够的起重安装设备。
二、结构形式与布置（1）屋架形式及几何尺寸如图2所示。
图2 屋架形式及几何尺寸（单位mm）（2）屋架支撑的种类有横向支撑、纵向支撑、垂直支撑和系杆。
横向支撑：根据其位于屋架上弦平面或者下弦平面，又可分为上弦横向支撑和下弦横向支撑，上弦平面横向支撑对保证上弦杆的侧向稳定性有着重要作用。
设计人无数种屋架跨度为24m，室内有悬挂吊车，因此上弦与下弦都需在第一个柱间设置横向支撑，又因为长度为102m，所以应该在跨中增设一道横向支撑，保证横向支撑之间小于60m。
纵向支撑：设于屋架的上弦与下弦平面，布置在沿柱列的各屋架端部节间部位，它可以与横向支撑一起形成水平刚性盘，增加房屋的整体刚度，减轻受荷较大的框架所受水平荷载和产生的水平变形对于梯形屋架，纵向支撑设在屋架的下弦的平面。
某厂房跨度为24m钢结构课程设计计算书-跨度为24m
题目：普通梯形钢屋架（1）—13摘要通过课程设计，对屋盖结构的整体构造和组成有一个全面的了解，对支撑体系在结构中的作用和重要性有一定的理解。
运用以前各章学习到的基本理论、基本知识和基本计算技能，掌握普通钢屋架的设计，打到能绘制施工图的要求。
本次设计包括单层单跨厂房钢屋盖支撑布置；计算杆件内力；杆件设计；节点设计等内容。
目录1、设计资料 01.1结构形式 (2)1.2屋架形式及选材 (2)1.3荷载标准值（水平投影面计） (2)2、支撑布置 (3)2.1桁架形式及几何尺寸布置 (3)2.2桁架支撑布置如图 (3)3、荷载计算 (4)4、内力计算 (5)5、杆件设计 (8)5.1上弦杆 (8)5.2下弦杆 (9)5.3端斜杆A B (9)5.4腹杆 (11)5.5其余各杆件的截面 (11)6、节点设计 (12)6.1下弦节点“B” (12)6.2上弦节点“B” (13)6.3支座节点“A” (14)参考文献 (17)1、设计资料1.1、结构形式某厂房跨度为24m，总长54m，柱距6m，采用梯形钢屋架、1.5×6.0m预应力混凝土大型屋面板，屋架铰支于钢筋混凝土柱上，上柱截面400×400，混凝土强度等级为C25，屋面坡度为10:1i。
地震设防烈度为7度.1.2、屋架形式及选材屋架跨度为24m，屋架形式、几何尺寸及内力系数如附图所示。
屋架采用的钢材及焊条为：设计方案采用235钢，焊条为E43型。
1.3、荷载标准值（水平投影面计）①永久荷载：SBS改性沥青油毡防水层 0.4 KN/m220厚水泥砂浆找平层 0.4 KN/m210厚水泥珍珠岩保温层 0.4 KN/m2冷底子油隔汽层 0.05 KN/m2混凝土大型屋面板（包括灌浆） 1.4 KN/m2②可变荷载：屋面活荷载(或雪荷载) 0.6KN/m2积灰荷载标准值 0.5 KN/m22、支撑布置2.1桁架形式及几何尺寸布置 如下图2.1、2.2、2.3所示19901350229025902890319026082859311933702535285931293396150********Aac egIB C D F G H I 15008=12000×150815081508150815081508起拱50图2.1 24米跨屋架几何尺寸图2.2 24米跨屋架全跨单位荷载作用下各杆件的内力值2.2桁架支撑布置桁架形式及几何尺寸在设计任务书中已经给出，桁架支撑布置如图1.1所示，布置下弦纵向水平支撑。
钢结构课程设计计算书跨度24米
钢结构课程设计计算书跨度24米以下是一个可能的钢结构课程设计计算书跨度 24 米的参考指南，具体内容需要根据具体工程情况进行具体分析和计算。
1. 概述本设计旨在建造一个跨度为 24 米的钢结构屋架，坡度为 1:16。
该屋架将用于容纳教学设施和学生生活设施。
设计要求包括保证屋架在承受正常荷载和风暴荷载时的安全可靠性，同时具有足够的美观性和实用性。
2. 材料屋架主要由热轧型钢制成，包括主桁架、次桁架和檩条等。
钢材选用 Q345B 钢材，其机械性能符合 GB/T1591-2008 标准的要求。
3. 设计计算屋架的设计计算主要包括主桁架和次桁架的计算、檩条的计算以及屋盖系统的设计。
(1) 主桁架和次桁架的计算根据屋架的几何形状和荷载情况，采用有限元分析 (FEA) 软件进行计算。
在计算中，考虑到屋架的坡度和钢材的非线性特性，采用了非线性有限元分析法 (NLFEA) 进行计算。
(2) 檩条的计算檩条的计算主要是根据檩条的几何形状和荷载情况，采用有限元分析 (FEA) 软件进行计算。
在计算中，考虑到檩条的弯曲和扭曲特性，采用了非线性有限元分析法 (NLFEA) 进行计算。
(3) 屋盖系统的设计屋盖系统的设计主要包括屋盖系统的刚度和稳定性计算、屋盖系统的排水设计等。
在计算中，考虑到屋盖系统的几何形状和荷载情况，采用了非线性有限元分析法 (NLFEA) 进行计算。
4. 构造设计屋架的构造设计主要包括主桁架、次桁架、檩条等构件的设计和连接设计。
在构造设计中，需要考虑到钢材的加工和安装以及屋架的整体造型等因素。
5. 施工设计屋架的施工设计主要包括屋架的组装和安装、屋架的防腐和防火等设计。
在施工设计中，需要考虑到钢材的加工和安装以及屋架的整体造型等因素。
以上是一个可能的钢结构课程设计计算书跨度 24 米的参考指南，具体内容需要根据具体工程情况进行具体分析和计算。
24米钢结构课程设计计算书
设计某厂房钢屋架一、设计资料梯形屋架跨度24m，物价间距6m，厂房长度120m。
屋架支撑于钢筋混凝土柱子上，节点采用焊接方式连接，，其混凝土强度C25，柱顶截面尺寸400mm×400mm。
屋面用预应力钢筋混凝土大型屋面板。
上弦平面侧向支撑间距为两倍节间长度，下弦平面在柱顶和跨中各设一道纵向系杆。
屋面坡度i=1/10。
刚材采用Q235B钢，焊条E43××系列，手工焊。
二、屋架形式和几何尺寸=L-300=24000-300=21000mm，端部高度取屋架的计算跨度l=2000mm，跨中高度H=3200mmH三、屋盖支撑布置（见图1）四、荷载计算⒈永久荷载：预应力钢筋混凝土屋面板（包括嵌缝）1.40KN／m2防水层（三毡四油上铺小石子） 0.35 KN／m2找平层（20mm厚水泥砂浆） 0.02×20=0.40 KN／m2保温层（泡沫混凝土）厚40mm 0.25KN／m2钢屋架及支撑重 0.12+0.011×24=0.384KN／m2合计 2.784KN／m2⒉可变荷载：屋面荷载 0.5KN／m2雪荷载 0.6KN／m2由于可变荷载和雪荷载不能同时达到最大，因此去他们中的较大值。
取0.6 KN／m2五、屋架杆件内力计算与组合永久荷载分项系数1.2，可变荷载分项系数1.4.⒈荷载组合：⑴全跨恒载＋全跨活载⑵全跨恒载＋半跨活载⑶全跨屋架，支撑自重＋半跨屋面板重＋半跨活载⒉节点荷载：=1.2×2.784×1.5×6=30.07KN永久荷载 F1可变荷载 F2=1.4×0.6×1.5×6=7.56KN⒊屋架杆件内力计算表一屋架构件内力组合表（单位：KN）见表1六、屋架杆件设计支座斜杆的最大内力设计值为-333.40 KN，查表9.1，中间节点板厚度选用10mm，支座节点板厚度选用12mm。
⒈上弦杆上弦采用等截面，按N=-572.28KN， FG杆件的最大设计内力设计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构课程设计班级：姓名：学号：指导老师：2012年 1 月 2 日目录一、设计资料 (1)二、结构形式及支撑布置 (2)三、荷载计算 (4)四、内力计算 (5)五、杆件设计 (6)六、节点设计 (10)七、参考资料 (17)八、附表一 (18)九、附表二 (19)一、设计资料某车间跨度为24m，厂房总长度72m，柱距6m，车间内设有两台300/50kN 中级工作制吊车（参见平面图、剖面图），工作温度高于-20℃，无侵蚀性介质，地震设防烈度为6度，屋架下弦标高为12.5m；采用1.5×6 m预应力钢筋混凝土大型屋面板，Ⅱ级防水，卷材屋面，屋架采用梯形钢桁架，两端铰支在钢筋混凝土柱上，混凝土柱上柱截面尺寸为400×400mm，混凝土强度等级为C25，屋架采用的钢材为Q235B钢，焊条为E43型。
屋架形式荷载（标准值）永久荷载： 改性沥青防水层0.35kN/m 220厚1:2.5水泥砂浆找平层 0.4kN/m 2 100厚泡沫混凝土保温层0.6kN/m 2预应力混凝土大型屋面板（包括灌缝）1.4kN/m 2屋架和支撑自重为（0.120+0.011L ）kN/m 2可变荷载 基本风压： 0.35kN/m 2 基本雪压：（不与活荷载同时考虑） 0.30kN/m 2 积灰荷载0.75kN/m 2 不上人屋面活荷载0.7kN/m 2二、结构形式及支撑布置桁架的形式及几何尺寸如下图2.1所示图2.1 桁架形式及几何尺寸桁架支撑布置如图2.2所示1950120001350150501507150715071507150715071507150819652494223325692813280325163056304527983305329530812850300030003000图2.2 桁架支撑布置符号说明：SC ：上弦支撑； XC ：下弦支撑； CC ：垂直支撑GG ：刚性系杆； LG ：柔性系杆桁架及桁架上弦支撑布置桁架及桁架下弦支撑布置垂直支撑 1-1垂直支撑 2-2三、荷载计算屋面活荷载与雪荷载不会同时出现，从资料可知屋面活荷载大于雪荷载，故取屋面活荷载计算。
由于风荷载为0.35kN/m 2 小于0.49kN/m 2，故不考虑风荷载的影响。
沿屋面分布的永久荷载乘以1cos 1.004α==换算为沿水平投影面分布的荷载。
桁架沿水平投影面积分布的自重（包括支撑）按经验公式（w P =0.12+0.011⨯跨度）计算，跨度单位为m 。
标准永久荷载： 改性沥青防水层1.004x0.35=0.351kN/m 2 20厚1:2.5水泥砂浆找平层 1.004x 0.4=0.402kN/m 2 100厚泡沫混凝土保温层1.004x 0.6=0.602kN/m 2 预应力混凝土大型屋面板（包括灌缝）1.004x 1.4=1.406kN/m 2屋架和支撑自重为 0.120+0.011x24=0.384kN/m 2 _____________________________共 3.145kN/m 2标准可变荷载： 屋面活荷载 0.7kN/m 2 积灰荷载0.75kN/m 2_____________________________共 1.45kN/m 2考虑以下三种荷载组合① 全跨永久荷载+全跨可变荷载 ② 全跨永久荷载+半跨可变荷载③ 全跨桁架、天窗架和支撑自重+半跨屋面板自重+半跨屋面活荷载 （1）全跨永久荷载+全跨可变荷载（按永久荷载效应控制的组合）全跨节点荷载设计值：()222F 1.35 3.145kN m 1.40.70.7kN m 1.40.90.75kN m 1.5m 6m 52.89kN=⨯+⨯⨯+⨯⨯⨯⨯=（2）全跨永久荷载+半跨可变荷载全跨永久荷载设计值： 对结构不利时：21,2F 1.35 3.145kN m 1.5m 6m 38.21kN=⨯⨯⨯=（按永久荷载效应控制的组合） 21,2F 1.2 3.145kN m 1.5m 6m 33.97kN =⨯⨯⨯=（按可变荷载效应控制的组合） 对结构有利时：213F 1.0 3.145kN m 1.5m 6m 28.31kN =⨯⨯⨯=，半跨可变荷载设计值：()222,1F 1.40.70.7kN m 0.90.75kN m 1.5m 6m =14.68kN =⨯⨯+⨯⨯⨯（按永久荷载效应控制的组合）()22,2F 1.40.70.90.75kN m 1.5m 6m =17.33kN =⨯+⨯⨯⨯（按可变荷载效应控制的组合）（3）全跨桁架包括支撑自重+半跨屋面板自重+半跨屋面活荷载（按可变荷载效应控制的组合）全跨节点桁架自重设计值：对结构不利时：23,1F 1.20.384kN m 1.5m 6m=4.15kN =⨯⨯⨯ 对结构有利时：23,2F 1.00.384kN m 1.5m 6m=3.46kN =⨯⨯⨯ 半跨节点屋面板自重及活荷载设计值：()224F 1.2 1.4kN m 1.40.7kN m 1.5m 6m=23.94kN =⨯+⨯⨯⨯四、内力计算荷载组合（1）计算简图如图4.1，荷载组合（2）计算简图如图4.2，荷载组合（3）计算简图如图4.3.图 4.1 荷载组合（1）图 4.2 荷载组合（2）图 4.3 荷载组合4.3由电算先解得F=1的桁架各杆件的内力系数（F=1作用于全跨、走半跨和右 半跨）。
然后求出各种荷载情况下的内力进行组合，计算结果见附表1五、杆件设计（1）上弦杆整个上弦杆采用等截面，按FG 、GH 杆件的最大设计内力设计。
N =788.27kN=788270N上弦杆计算长度：在桁架平面内，为节间轴线长度：150.7cm ox l =在桁架平面外，根据支撑布置和内力变化情况，取：150.73452.1cm oy l =⨯=因为ox l =3oy l ，故宜选用两个不等肢角钢，短肢相并。
腹杆最大内力N =470.35kN 节点板厚度选用10mm ，支座节点板厚度用12mm 设λ=60，选用角钢，为b 类截面，查表得0.807ϕ=。
需要截面积：22N 778270N A 4485.6mm 0.807215kN mmf ϕ===⨯ 需要的回转半径：150.7cm 452.1cm2.51cm =7.54cm 6060oy oxx y l l i i λλ=====，根据需要的A 、x i 、y i 查角钢规格表，选用2∟140×90×10，2A 5063mm =，x i =2.85cm ，y i =7.70cm ，1b t 160cm 10cm 16==，按所选角钢进行验算：150.7cm 52.882.86cmox x x l i λ=== ∵1b t 16=＞10.56b 5.27ox l =∴ 22221441b 1604521103.71 3.71t 52.7b 1052.7160oy yz l t λ⎛⎫⎛⎫⨯=+=+ ⎪ ⎪ ⎪⨯⎝⎭⎝⎭ 60.26=＜ []150λ=截面x 和界面y 都为b 类截面，由于x λ＞yz λ，只需要求y ϕ。
查表的y ϕ=0.806。
2N 778270N 190.72A 0.8065063mmy ϕ==⨯＜2215N mm 故所选截面合适。
（2）下弦杆整个下弦杆采用同一截面，按最大内力设计值设计。
N =779070N平面内的计算程度和平面外的计算长度分别为：300cm ox l =，1185cm oy l =所需截面面积：2n 2N 779070N A 3623.6mm 215N mmf === 选用2∟1409010⨯⨯，2A 4452mm =，x i =2.56cm ，y i =6.77cm ，由于oy ox l l ，故用不等肢角钢短肢相并1185cm 6.77cm 175oy oy y l i λ===＜[]350λ=考虑到下弦有221.5mm φ的栓孔削弱，下弦净截面面积：222A 4452mm 221.510mm 4022mm n =-⨯⨯=22779070N 176.3N mm 4022mmn N A σ===＜2215N mm 所选截面合适。
（3）端斜杆aB杆件轴力： N =470.35kN=470350N计算长度249.4cm ox oy l l ==，因为ox oy l l =，故采用不等值角钢长肢相并。
使x y i i ≈设λ=60，查表得0.807ϕ=。
22N 470350N A 2710.9mm 0.807215kN mmf ϕ===⨯ 249.4cm 60 4.16cm x ox i l λ===选用2∟1258010⨯⨯，2A 3942mm =，3.98cm x i =， 3.31cm y i =，按所选角钢进行验算：249.4cm 62.673.98cmox x x l i λ=== ∵2b t 8=＜20.48b 14.96oy l =∴ 44222221.09b 249.4 1.0980113.31249410yz y oy l t λλ⎛⎫⎛⎫⨯=+=+ ⎪ ⎪ ⎪⨯⎝⎭⎝⎭80.76=＜ []150λ=截面x 和界面y 都为b 类截面，由于x λ＞yz λ，只需要求y ϕ。
查表的y ϕ=0.683。
22N 470350N 174.70N mm A 0.6833942mm y ϕ==⨯＜2215N mm 故所选截面合适。
（4）腹杆He最大拉力： 21.46kN 最大压力： 97.75kN按最大压力进行计算，设计计算值为97.75kN 。
由于节点板的嵌固作用，桁架平面内的计算长度取0.80.8329.5cm 263.6cm ox l =⨯=，节点板在桁架平面外的刚度很小，故桁架平面外的计算长度仍取节间距离，即329.5cm oy l l ==。
设λ=60，查表得0.807ϕ=22N 97750N A 563.4mm 0.807215kN mmf ϕ===⨯ 0.80.8329.5cm 60 4.39cm x ox i l λ=⨯=⨯=，329.5cm 60 5.49cm x ox i l λ===，选用等肢角钢，2∟704⨯，2A 1114mm =， 1.96cm x i =， 2.94cm y i =，按所选角钢进行验算：263.6cm 120.92.18cmox x x l i λ===＜ []150λ= ∵b t 15.75=＜0.58b 0.58329530.3oy l =⨯=∴ 4422220.475b 329.50.47570112.9432954yz y oy l t λλ⎛⎫⎛⎫⨯=+=+ ⎪ ⎪ ⎪⨯⎝⎭⎝⎭ 119.4=＜ []150λ=截面x 和界面y 都为b 类截面，由于yz λ＞x λ，只需要求x ϕ。
