电冰箱保护电路的设计
实验六 电冰箱控制系统
实验六电冰箱控制系统一、实验目的熟悉电冰箱的控制系统，能进行简单维护维修。
二、实验原理（一）控制电路中常用的元器件电冰箱电气控制系统的主要作用，是根据使用要求，自动控制电冰箱的起动、运行和停止，调节制冷剂的流量，并对电冰箱及其电气设备实行自动保护，以防止发生事故。
电冰箱的控制电路是根据电冰箱的性能指标来确定。
但其电气控制系统还是大同小异的，一般由动力、起动和保护装置、温度控制装置、化霜控制装置、加热与防冻装置，以及箱内风扇、照明等部分组成。
常用压力式温度控制器见下图。
1. 温度控制器：温度控制器简称温控器，是电冰箱、房间空调器等制冷设备调温、控温的装置。
它的主要作用是：（1）通过调节温度控制器旋钮，可以改变所需要的控制温度。
（2）可根据电冰箱内或空调房间内的温度要求，对制冷压缩机进行开、停的自动控制，使电冰箱内或房间内的温度保持在控制范围内。
温度控制器的种类很多，常用的温感压力式温度控制器。
温感压力式温度控制器主要用于人工化霜的普通“直冷式”单、双门电冰箱，或用于全自动化霜的“间冷式”双门电冰箱对冷冻室的温度进行控制。
温度控制器主要由感温元件、毛细管、感压腔和一组微动开关等机构组成。
感温元件也叫温压转换部件，是一个密闭的腔体，由感温管感温剂和感压腔三部分组成。
感压腔内充入的感温剂一般是氯甲烷或是R12。
它的作用是将蒸发器表面的温度变化转换为压力变化，从而引起快跳触点的动作。
2. 起动继电器：（1）重锤式起动继电器：重锤式起动继电器的结构主要包括电流线圈、重力衔铁、弹簧、动触点、T形架、绝缘壳体等；（2） PTC起动继电器：PTC是正温度系数的热敏电源电阻英文的缩写。
PTC起动继电器的工作原理：电冰箱在室温下起动时,PTC元件的电阻很小（约20Ω），而在较短的时间（0.1~0.2s）内通过基本恒定的电流，呈导通状态，之后随着其元件本身的发热温度升高，其阻值迅速增大，此时，PTC处于“断开”状态。
3. 过载保护器：过电流和过热保护器称为过载保护器，是压缩机电动机的安全保护装置。
第八讲电冰箱电气控制系统部件结构及工作原理
水银启动继电器：
2
1
电极
4 插棒式铁芯
线圈
氩气
3 水银
外壳
水银启动继电器由线圈、插棒式铁芯、水银和两个电极等组成 7
电压式启动继电器： 接点板
外壳
可动铁片 铁芯
可动触头 固定触头
端子
线圈 底座
电压式启动继电器由线圈、铁芯、触头、底座、外壳等组成 8
内埋式热保护器：
塑料套管
双金属片
引线
当电机过流或过热时,双金属片受热变形，触点断开,切断电机电源；温 度降低后,双金内属埋片式可热自保动护复器位是。通从过触直点接断插开入到压降缩温机复电位机需绕要组3m中in来左感右。
2.化霜完毕后，蒸发器温度升高，感温 器内的感温剂受热膨胀，感温管内压力 增大，在压力的作用下触点导通，化霜 状态结束
半自动化霜温控器的实物外形：
几种其他类型的温控器：
定温复位型温控 器： 它的停机温 度与调温旋钮的 位置有关，开机 温度固定不变， 一般为为 5℃±l.5℃。
感温风门温控器：双门间冷式无霜电冰箱一般冷冻室采用普通型温度控制器来控制 压缩机的启停。而冷藏室风门的自动开启和关闭则是靠风门温度控制器来控制的。 这两种温度控制器相互配合，使得冷冻室和冷藏室的温度可以分别进行控制。 这种温度控制器的工作原理：是靠安19装在冷藏室回风口附近的风道内感温管，感受 循环冷风温度的变化，自动调节风门或盖板开口的大小。
W
产品名称
产品
(温控器为W) 类型
温控
冷点
改进
范围 断开温度 设计序号
普通型：P 化霜复合型：S 定温复位型：D 间冷风门型：M 信号输出型：X
0℃以下：F 0℃以上：不标识
大写A、B、C标识

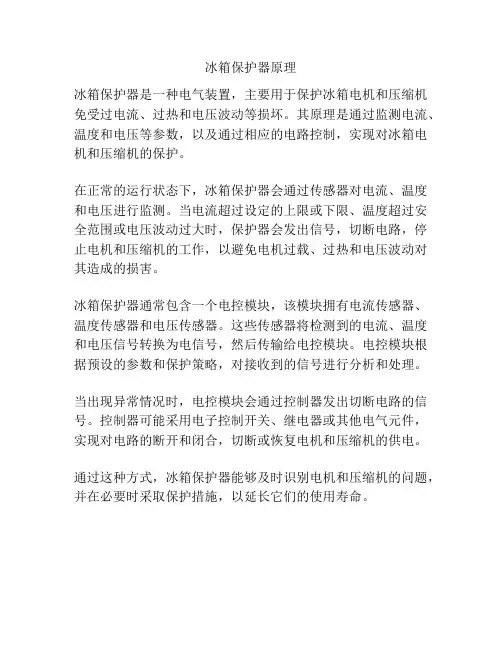

冰箱保护器原理
冰箱保护器原理
冰箱保护器是一种电气装置，主要用于保护冰箱电机和压缩机免受过电流、过热和电压波动等损坏。
其原理是通过监测电流、温度和电压等参数，以及通过相应的电路控制，实现对冰箱电机和压缩机的保护。
在正常的运行状态下，冰箱保护器会通过传感器对电流、温度和电压进行监测。
当电流超过设定的上限或下限、温度超过安全范围或电压波动过大时，保护器会发出信号，切断电路，停止电机和压缩机的工作，以避免电机过载、过热和电压波动对其造成的损害。
冰箱保护器通常包含一个电控模块，该模块拥有电流传感器、温度传感器和电压传感器。
这些传感器将检测到的电流、温度和电压信号转换为电信号，然后传输给电控模块。
电控模块根据预设的参数和保护策略，对接收到的信号进行分析和处理。
当出现异常情况时，电控模块会通过控制器发出切断电路的信号。
控制器可能采用电子控制开关、继电器或其他电气元件，实现对电路的断开和闭合，切断或恢复电机和压缩机的供电。
通过这种方式，冰箱保护器能够及时识别电机和压缩机的问题，并在必要时采取保护措施，以延长它们的使用寿命。
电子课件-《小型制冷设备原理与维修(第三版)》-A02-3780 第三章 家用电冰箱的电控系统
变频冰箱电路原理示意图
1）温差复位型温控器。 2）定温复位型温控器控制压缩机开机时，箱温为固定值。
9 第三章 家用电冰箱的电控系统
2. 温控器的工作原理 (1)普通型压力式温控器
普通型压力式温控器的工作原理
10 第三章 家用电冰箱的电控系统
(2)半自动化霜型温度控制器
自动控温状态
半自动化霜状态
11 第三章 家用电冰箱的电控系统
双稳态电磁阀
17 第三章 家用电冰箱的电控系统
§3—2
家用电冰箱电控系统的控制电路分析
学目 习标
了解家用电冰箱典型电控电路的原理分析。
一、直冷式电冰箱典型控制电路
典型直冷式电冰箱的控制电路由温控器、启动继电器、热保护器、内部照明灯、门开关、温度 补偿开关等组成。
18 第三章 家用电冰箱的电控系统
化断器
化霜超热保护熔断器
15 第三章 家用电冰箱的电控系统
4. 化霜温控器
化霜温控器
16 第三章 家用电冰箱的电控系统
六、电磁阀
电冰箱多温区控制一般用电磁阀进行控制,有单稳态和双稳态两种。单稳态电磁阀体积，和耗电量较大,而双 稳态电磁阀体积较小,无电路板,切换驱动信号采用的是脉冲信号。
双金属碟形过载保护器结构
8 第三章 家用电冰箱的电控系统
四、温度控制器
1.电冰箱温控器的分类 （1）按工作原理类分 1）压力式温控器又称感温囊式温控器，其感温元件是感温管(毛细管)。 2）电子式温控器分为两种：利用热敏电阻作为感温元件的称热敏电阻式温控器，利用二极管的PN结作为感温 元件的称为半导体温控器。 （2）按温控器的感温方式分类 1）感应蒸发器表面温度，即感温管紧贴在蒸发器表面，控制蒸发器表面温度，也就间接地控制了箱温。定温 复位型温控器就是采用这种感温方式。 2）直接感应箱内空气温度，即感温管安装在箱内适当的空间位置。 （3）按温度控制方式分类
电冰箱保护器电路设计
电冰箱保护器电路设计Ap0705122 吕礼锋一：设计原因及要求原因：电冰箱对电压的波动范围有一定的要求，但市电有时会不稳定，低于或者高于电冰箱的允许波动电压范围。
有时市电会突然断电又来电，这样易使电冰箱的压缩机损坏，因此接入电冰箱的保护电路是非常有必要的。
要求：用LM339和NE555设计一个电冰箱保护器。
（1）当市电过压(V802≥)或欠压(V801≤)时能自动切断冰箱交流供电电源（2）复电延时功能：从停电到来电时能延时3—5分钟再接通冰箱的交流电源。
二：电路设计1.电路原理本电路主要用LM339的两个比较器与电位器组成过电压、欠电压检测电路；VT1构成电子开关，当电压在180V~280V范围内时，指示灯D1会发亮，否则会熄灭。
NE555组成延时电路。
其工作原理：接通电源后，市电220v在变压器，整流桥，还有稳压器后，稳定在直流12V。
根据变压器的变压系数，调整电位器RP2与RP3，使市电电压保持在正常范围内，指示灯LED保持发亮。
因为C1两端初始电压为0V，555 时基电路的阈值端6 脚为高电平，555 时基电路复位，三极管VT2 截止，继电器K1的常闭触点保持吸合，电冰箱电源被切断。
然后电源向C1 充电，使2、6 两脚电位不断下降，约经过5min，可使电位降至12V电压的1/3，555 时基电路才置位，3 脚输出高电平，VT2 导通，继电器K1通电吸合，其常闭合触点K-1断开，电冰箱通电工作。
当交流电网意外断电时，C1 储存电荷通过R2、D5 迅速泄放，当电网恢复供电时，电路又要延迟5min 左右才向电冰箱供电，从而确保电冰箱压缩机不受损坏。
当市电电压升高到280V以上，上比较器输出低电平；市电电压下降到180V以下，下比较器输出低电平只要两者之一输出低电平，VT1截止，LED 熄灭。
此时6 脚为高电平，555 时基电路复复位，输出端3 脚为低电平，电冰箱电源被切断，从而使电冰箱在电压过高或过低的情况下自动停止工作，保证了电冰箱能安全工作于规定的电源范围内。
电冰箱保护器

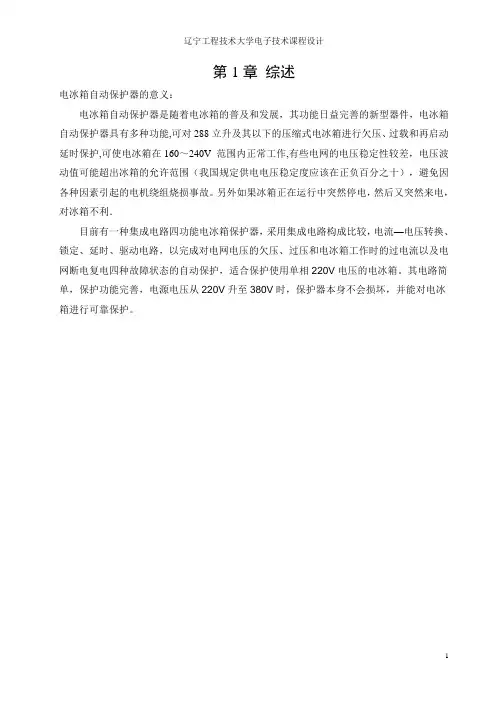

第1章综述电冰箱自动保护器的意义：电冰箱自动保护器是随着电冰箱的普及和发展，其功能日益完善的新型器件，电冰箱自动保护器具有多种功能,可对288立升及其以下的压缩式电冰箱进行欠压、过载和再启动延时保护,可使电冰箱在160～240V 范围内正常工作,有些电网的电压稳定性较差，电压波动值可能超出冰箱的允许范围（我国规定供电电压稳定度应该在正负百分之十），避免因各种因素引起的电机绕组烧损事故。
另外如果冰箱正在运行中突然停电，然后又突然来电，对冰箱不利．目前有一种集成电路四功能电冰箱保护器，采用集成电路构成比较，电流—电压转换、锁定、延时、驱动电路，以完成对电网电压的欠压、过压和电冰箱工作时的过电流以及电网断电复电四种故障状态的自动保护，适合保护使用单相220V电压的电冰箱。
其电路简单，保护功能完善，电源电压从220V升至380V时，保护器本身不会损坏，并能对电冰箱进行可靠保护。
第2章方案设计与分析2.1 对BT33保护器的认识BT33单结型晶体管（双基极二极管）元件有三个管脚E发射极，B1第一基极，B2第二基极。
图2-1为其管脚示意图。
图 2-1BT33产品主要用途:用于电气设备的双稳态电路及触发、振荡电路.二、产品电参数:型号分压比ην基极间电阻RBB(KΩ)发射极与第一基极反向电流IEB10(uA)饱和压降VEB1(V)峰点电流Ip(uA)谷点电流IV(mA)谷点电压Vv(V)调制电流IB2(mA)总耗散功率Pt(mW)。
2.2 电冰箱自动保护器方案设计与分析2.2.1 设计方案图2-2电路如图2-2所示，BT33组成延时电路。
刚接通电源时，继电器J1不工作，接点J1-2断开，过五分钟后，由于电容C1充电电压升高，BT33导通，继电器J1吸合，J1-2接点闭合，电冰箱接通电源，并由J1-1常开接点自保。
在电压正常情况下，D2、BG2导通，D3、D4、BG3截止，因此继电器J2是不工作的。
出现过压时稳压管D4便击穿导通，BG3同时导通，继电器J2吸合，接点J2-1断开，继电器J1失电释放，电冰箱断电，起到了保护电冰箱的作用。
教你如何配置电冰箱压缩机的启动器和热保护器
教你如何配置电冰箱压缩机的启动器和热保护器55生活维修网（）整理发布在使用修理过的电冰箱压缩机时，会遇到热保护器和启动器与压缩机不匹配的问题，只有选用与压缩机相匹配的热保护器和启动器，才能保证压缩机能正常工作。
由于电冰箱压缩机的损坏大多是因电源电压变化超过规定允许范围(有的低于180V，有的超过240V)造成的。
为使压缩机不因电压变化而损坏，就必须对热保护器的断开电流及双金属片复位时间进行测试；对重锤启动器进行启动、释放电流测试，找出满足压缩机工况条件的配件。
热保护器的选择热保护器在电路中的作用是：当压缩机过载时，其过载电流很大，过载电流流经热保护器里的热阻丝，使热阻丝发热，引起碟形双金属片弯曲上翘，断开接触点，切断电流，起到了保护压缩机的作用。
挑选热保护器使之与压缩机匹配，就是要使热保护器的断开电流略小于压缩机的保护电流。
测量压缩机的保护电流方法是(见图l所示)：将压缩机运转绕组接在165V 电源上(启动绕组不通电，压缩机在热态下)，这时A表指示的电流即为压缩机的保护电流。
测热保护器的断开电流方法是(见图2)：在常温下，将调压器输出电压端接在一台功率为20W左右、电压为220V／6V左右的变压器上，将热保护器直接接在变压器6V输出端，用钳型电流表测量热保护器通过的电流并记录通电时间。
调节调压器电压改变通过热保护器上的电流。
如果热保护器的蝶形双金属片能在5~14秒内断开，则此时通过热保护器上的电流为热保护器的断开电流。
如果热保护器的断开电流略小于压缩机的吸合电流，则此热保护器正好与此压缩机匹配，同时还要看热保护器的复位时间。
蝶形双金属片复位时间应在2～5分钟，复位时间长对压缩机有好处。
如果蝶形双金属片复位时间短，此时压缩机的高压排气端与低压吸气端压差过大，压缩机不能启动，这时通过压缩机绕组的电流非常大，会造成绕组烧坏。
通常在常温下，热保护器的断开电流在4A左右时应与100W(1／8HP-1／7HP)左右的压缩机相匹配；热保护器断开电流在4.5A左右时可与120W(1／6HP)左右的压缩机相匹配；热保护器断开电流在5.0A左右时可与145W左右的压缩机相匹配；热保护器断开电流在5.5A左右时可与150W(1／5HP)左右的压缩机相匹配。
电冰箱保护器论文
哈尔滨工业大学华德应用技术学院毕业设计（论文）摘要本文是在分析了目前国内外电冰箱保护器的研究进展与现状的基础上，设计了一种集过压、欠压、双延时保护及漏电提醒于一体的多功能电冰箱保护器。
文中首先探讨了冰箱保护器的价值和发展状况，并提出了设计的主要任务和要求。
然后分析了电网过、欠压或突然断电时，压缩机受到的影响，并根据其工作原理，绘制电路原理图，并且进行元器件的选择和计算以及电路的调试。
最后进行分析总结，并写出该设计的参考文献。
关键词: 电冰箱保护器；过压；欠压；延时-I-哈尔滨工业大学华德应用技术学院毕业设计（论文）AbstractThis article is the analysis of the refrigerator at home and abroad protector of progress and status, based on the design of a set of over voltage, under voltage and delay protection in one integrated intelligent refrigerator protector. In the first part of the refrigerator to protect the value and development of devices and put forward the main tasks of design and content. Then analyzes the power-off, under voltage, and a sudden power failure, the compressor will be affected by their work in accordance with the principle of drawing circuit schematics, for the choice of components and calculation of the corresponding PCB design. Finally, analyzed and summarized, and write the reference design.Keywords: Refrigerator；Protector；power-off voltage; under voltage；Simulati-II-哈尔滨工业大学华德应用技术学院毕业设计（论文）目录摘要 (I)Abstract (II)第1章绪论 (1)1.1课题背景 (1)1.2国内外保护器的发展状况 (2)1.3设计任务与要求 (2)1.3.1 设计任务 (2)1.3.2 本课题研究的技术要求 (3)本章小结 (3)第2章方案论证 (4)2.1系统基本方案选择和论证 (4)2.1.1 整流电路的选择方案和论证 (4)2.1.2 滤波电路的选择方案和论证 (4)2.1.3 取样电路的选择方案和论证 (5)2.1.4 延时电路的选择方案和论证 (5)2.2电路设计最终方案确定 (5)2.2.1 方框原理图 (5)本章小结 (7)第3章系统单元电路的设计与分析 (8)3.1整流电路 (8)3.1.1 单相桥式整流电路 (8)3.1.2 主要性能指标 (9)3.2滤波电路 (9)3.3稳压电路 (10)3.3.1 稳压二极管 (10)3.3.2 7809稳压器 (11)3.4电压取样鉴别电路 (11)3.5驱动电路 (12)3.6延时电路 (13)本章小结 (14)-III-哈尔滨工业大学华德应用技术学院毕业设计（论文）第4章整机工作原理 (15)4.1过压、欠压、断电运行状态分析 (15)4.2整机工作原理分析 (16)4.3电路各元器件的作用 (17)4.4各元器件的选择与计算 (18)本章小结 (21)第5章系统的安装与调试 (22)5.1系统的安装 (22)5.1.1 辨认与测量元器件 (22)5.1.2 焊接体会 (22)5.2电路的调试 (22)5.3调试中的问题 (23)5.4使用CMOS芯片注意事项 (23)本章小结 (24)结论 (25)致谢 (26)参考文献 (27)附录1 中文参考资料 (28)附录2 英文参考资料 (30)附录3 整机原理图 (33)附录4 元器件表 (34)-IV-哈尔滨工业大学华德应用技术学院毕业设计（论文）第1章绪论1.1 课题背景家用电器保护器是发电、供电、用电系统的重要器件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电子技术基础
课程设计报告
设计题目：电冰箱保护电路的设计
姓名：刘赢/ 黄光超
学号：3152052052439/3152052052431
班级：电信15-4班
指导教师：***
桂林理工大学信息科学与工程学院
2016 年12 月
电冰箱保护器
一、设计任务与要求：
(1)设计电冰箱保护器，具有过、欠压保护，上电延时等功能。
(2)电压在180-250V 范围内，正常供电时绿灯亮。
(3) 过压保护：当电压高于250V 时，自动切断电源，红灯亮。
(4) 欠压保护：当电压低于180V 时，自动切断电源，红灯亮。
(5)延时保护：在上电、欠压、过压保护切断电源时，延时3-5分钟才可接通电源。
二、方案设计与论证
原理框图如图1所示。
1
图1 原理框图
方框图说明：输入220伏交流市电，经过变压器的降压后输入进整流滤波电路中，经过整流滤波后的交流电变为脉动的直流电，然后该直流电输入进检测电路，通过与窗口比较器的参考电压进行比较后由控制执行电路判别是否切断电路。
三、单元电路设计与参数计算
1、电源电路
根据对工作原理的分析,可以确定电路设计如图2所示。
图2电源电路
电源电路原理：市电在经过变压器的降压后依次进行整流滤波，输出直流电，然后输入到下一级的比较器中。
整流滤波电路各阶段具体波形如图3所示。
图3 整流滤波电路各阶段的波形图
2、电压检测电路
根据对电路原理的分析可以确定检测电路的设计如图4所示。
V11V13
图4电压检测电路
电压检测电路原理：220伏的市电经过降压、整流、滤波后输入窗口比较器，当输入电压高于U RH时，U1输出低电平，U2输出高电平;当输入电压低于U RL时，U2输出高电平，U1输出低电平;当输入电压介于U RH和U RL之间时,U1和U2均输出高电平。
变压器原边与副边线圈匝数比为50。
1.临界状态当市电电压为250V时，经过降压整流滤波后的输出电压值U01=250/25×
1.4=7 V
2.临界状态当市电电压为190V时，经过降压整流滤波后的输出电压值U01=190/50×1.4=5.32V。
3.当市电为过压状态时，设输入电压为255V，经过降压整流滤波后的输出电压值U01=255/50×1.4=7.14V。
4.当市电为欠压状态时，设输入电压为175V，经过降压整流滤波后的输出电压值U01=185/50×1.4=
5.18V。
终上，U RH的取值可以为7V，U RL的取值可以为5.04V。
四、总电路图与元器件清单
五、安装与调试
根据对电路原理的分析可以确定控制执行电路的设计如图5所示。
图5控制执行电路
控制执行电路原理:输入的电压为过压状态时,U1输出低电平,U2输出高电平,D2导通,D3截止,LED2截止，此时红色发光二极管LED1点亮,继电器J1打开,电路被切断,三极管由于基极达不到0.7伏的导通电压所以绿色发光二极管LED3熄灭;当输入的电压为欠压状态时,U1输出高电平,U2输出低电平,D3导通,D2截止, LED1截止，此时红色发光二极管LED2点亮, 继电器J2打开, 电路被切断,三极管由于基极达不到0.7伏的导通电压所以绿色发光二极管LED3熄灭;当输入电压在正常范围时,U1和U2均输出高电平,此时J1和J2均吸合,D2和D3截止,红色发光二极管LED1和LED2截止，三极管导通绿色发光二极管LED3点亮,电路正常供电。
变压器原边与副边线圈匝数比为50。
1.临界状态当市电电压为250V时，经过降压整流滤波后的输出电压值U01=250/50×1.4=7V。
2.临界状态当市电电压为190V时，经过降压整流滤波后的输出电压值U01=180/50×1.41=5.32V。
3.当市电为过压状态时，设输入电压为255V，经过降压整流滤波后的输出电压值U01=250/50×1.4**=7.14V。
4.当市电为欠压状态时，设输入电压为185V，经过降压整流滤波后的输出电压值U01=185/50×1.4=
5.18V。
终上，U RH的取值可以为7V，U RL的取值可以为5.32V。
六、性能测试与分析
1、过压状态时的电路仿真图
图6为过压时的仿真结果,图中电压为255伏高于限定电压250伏,电路中红色发光二极管LED1点亮,指示电路过压,同时继电器J1断开切断电路,从而保护电冰箱。
图6过压状态的仿真电路图
2、欠压状态下的电路仿真图
图7为欠压时仿真结果,图中电压为170伏低于限定电压180伏,电路中红色发光二极管LED2点亮,指示电路欠压,同时继电器J2断开,切断电路,从而保护电冰箱。
图7欠压状态的仿真电路图
3、正常状态下的电路仿真图
图8正常时的电路仿真图,图中的电压为220伏,介于最低限制电压180伏和最高限制电压250伏之间,此时绿色发光二极管LED3点亮,指使电路电压正常,继电器J1、J2均闭合,电路导通,电冰箱供电正常。
图8正常时的电路仿真图
七、结论与心得
经过两个星期的努力，我终于完成了这次模拟电子技术课程设计，从开始到结束，其中掺杂了我许多的汗水，同时也收获了许多，从一开始就为选取电路图而烦恼，前前后后画了几个图，直到最后一个图仍然没有实现老师要求的全部功能，虽然几经努力，问了不少实验室的同学，在与同学探讨中，我充分享受到了学习的乐趣，大家同学智慧的结晶在相互碰撞，大家从彼此同学身上学会了很多，但是很可惜的是最后一个延时功能（在上电、欠压、过压保护切断电源时，延长3-5分钟才可接通电源）始终未能实现是我这次课程设计最大的遗憾，尝试画了网上不少的路图，但调试的过程中依然失败，实在令人气馁，课程设计中各种参数的计算是比较麻烦的，但是最终我都克服了。
此外，此次课程设计让我熟练地掌握了MULTISIM的使用，对画图等方面的技巧有了进一步的提高，相信对我以后肯定会有很大的用处，总而言之，我从这一次的课程设计中学会了很多很多，对我来说，这是一次难忘的抹点电子技术课程设计。
八、参考文献
1．张宪，何宇斌主编．电子电路制作指导．[M]北京：化工工业出版社，2005年．P179 2．刘福太主编．蓝版电子电路495例．[M]北京：科学出版社，2007年．P189
3．谢自美主编．电子线路设计·实验·测试．[M]武汉：华中科技大学出版社，2002年．P30 4．赵清主编．电子电路识图．[M]北京：电子工业出版社，2006年．P26
5．华成英、童诗白主编. 模拟电子技术基础. [M]北京：高等教育出，2006年.P514
