避雷针高度计算公式
滚球半径法计算防雷公式
滚球半径法计算防雷公式
滚球半径法是一种用于计算防雷公式的方法，也称为滚球法。
它
基于远离雷电地点的大圆距离与雷电附近的小圆距离之间的比例关系。
防雷公式是指用于确定安装避雷设施（如避雷针等）的高度或长
度的公式。
这些设施旨在保护建筑物或设备免受雷击的损害。
在滚球半径法中，假设雷电垂直撞击地面的距离为A，地面上的建筑物或设备需要保护的范围为B。
通过测量一个标准大小的滚球A和B
之间的半径差（记为R），可以得出以下公式：
B = R * A
其中，B是需要保护的范围的半径，R是滚球与雷电撞击地面的半
径差，A是雷电撞击地面的距离。
这个公式的原理是假设雷电撞击地面点附近的雷电场是均匀的，
且雷电的半径与雷电场的半径差是相似的。
通过测量滚球与雷电撞击
地面点附近的雷电场的半径差，可以推测出需要保护的范围的半径。
需要注意的是，滚球半径法是一种经验公式，其准确性取决于实际测量和具体环境条件。
在实际使用中，还需要考虑其他因素，如建筑物的高度、材料、地形等，以确定最佳的防雷设施布置和尺寸。
另外，滚球半径法也可以拓展到其他应用领域，如检测地下管道的腐蚀情况、测量建筑物的倾斜度等。
通过测量滚球与某个特定点之间的半径差，可以推断出该点与滚球之间的距离或物理变化情况。
这种方法在工程测量和地质勘探中有着广泛的应用。

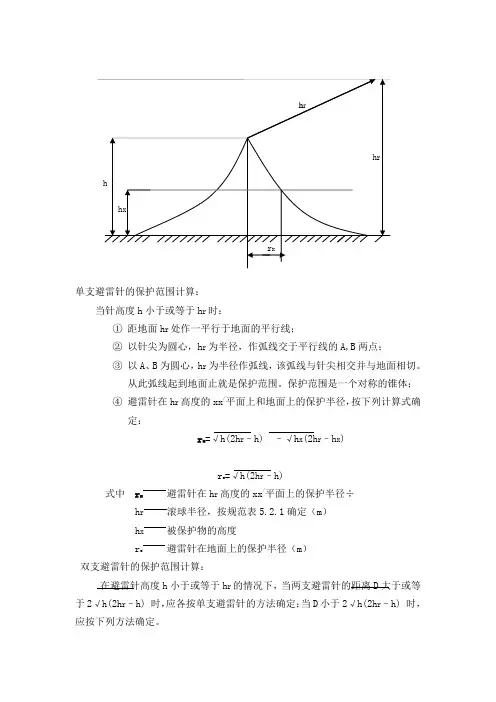

双支避雷针的保护范围计算
单支避雷针的保护范围计算：当针高度h小于或等于h r时：①距地面h r处作一平行于地面的平行线；②以针尖为圆心，h r为半径，作弧线交于平行线的A,B两点；③以A、B为圆心，h r为半径作弧线，该弧线与针尖相交并与地面相切。
从此弧线起到地面止就是保护范围。
保护范围是一个对称的锥体；④避雷针在h r高度的xx/平面上和地面上的保护半径，按下列计算式确定：r x=√h(2h r–h) –√h x(2h r–h x)r o=√h(2h r–h)式中r x 避雷针在h r高度的xx/平面上的保护半径÷h r 滚球半径，按规范表5.2.1确定（m）h x 被保护物的高度r o 避雷针在地面上的保护半径（m）双支避雷针的保护范围计算：在避雷针高度h小于或等于h r的情况下，当两支避雷针的距离D大于或等于2√h(2h r–h) 时，应各按单支避雷针的方法确定；当D小于2√h(2h r–h) 时，应按下列方法确定。
① AEBC外侧的保护范围，按照单支避雷针的方法确定。
② C、E点位于两针间的垂直平分线上。
在地面每侧的最小保护宽度b o按下式计算：b o＝CO=EO=√h(2h r–h) –(D/2)2在AOB轴线上，距中心线任以距离x处，其保护范围上边线上的保护高度h x按下式计算：h x＝h r —√(h r–h)2–(D/2)2–x2该保护范围上边线是以中心线距离地面h r的一点O｜为圆心，以√(h r–h)2＋(D/2)2为半径所作的圆弧AB。
③两针间AEBC内的保护范围，ACO部分的保护范围按以下方法确定：在任一保护高度hx和C点所处的垂直平面上，以hx作为假想避雷针，按单支避雷针的方法逐点确定。
确定BCO、AEO、BEO部分的保护范围的方法与ACO部分的相同。
④确定xx/平面上保护范围截面的方法。
以单支避雷针的保护半径r x为半径，以A、B为圆心作弧线与四边形AEBC相交；以单支避雷针的(r o–r x)为半径，以E、C为圆心作弧线与上述弧线相交。

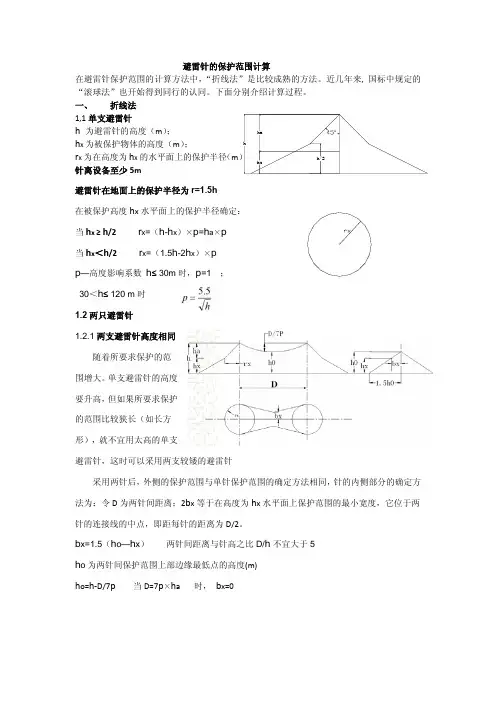

用折线法滚球法对避雷针保护范围计算
避雷针的保护范围计算在避雷针保护范围的计算方法中，“折线法”是比较成熟的方法。
近几年来, 国标中规定的“滚球法”也开始得到同行的认同。
下面分别介绍计算过程。
一、 折线法1,1单支避雷针h 为避雷针的高度（m ）；h x 为被保护物体的高度（m ）；r x 为在高度为h x 的水平面上的保护半径（m 针离设备至少5m避雷针在地面上的保护半径为r=1.5h在被保护高度h x 当h x ≥ h /2 r x =（h -h x ）×p =h a ×p当h x ＜h /2 r x =（1.5h -2h x ）×p p —高度影响系数 h ≤ 30m 时，p =1 ；30＜h ≤ 120 m 时1.2两只避雷针1.2.1两支避雷针高度相同随着所要求保护的范围增大。
单支避雷针的高度要升高，但如果所要求保护的范围比较狭长（如长方形），就不宜用太高的单支避雷针，这时可以采用两支较矮的避雷针采用两针后，外侧的保护范围与单针保护范围的确定方法相同，针的内侧部分的确定方法为：令D 为两针间距离；2b x 等于在高度为h x 水平面上保护范围的最小宽度，它位于两针的连接线的中点，即距每针的距离为D/2。
b x=1.5（h o—h x ） 两针间距离与针高之比D/h 不宜大于5h o 为两针间保护范围上部边缘最低点的高度(m)h o=h ‐D/7p 当D=7p ×h a 时， b x=01.2.1两支避雷针高度不同俩针外侧的保护范围仍按单针的方法确定，俩针内侧的保护范围：先作出较高针的保护范围的边界，之后由较低针的针顶部作一条与地面平行线，这两者的交点对地面作垂线，将此垂线看作一假想避雷针，再作它与较低针的保护范围，这样2和3就是相当于俩根等高避雷针的保护范围。
图中 f=D1/7p1.2.3三支或四支避雷针的保护范围可以两两当作两只避雷针确定保护范围二、 滚球法所谓“滚球法”（roll‐ball method），就是选择一个半径为hr（滚球半径）的球体，沿需要防护直击雷的部位滚动，如果球体只接触到避雷针（线）或避雷针（线）与地面，而不触及需要保护的部位，则该部位就在避雷针（线）的保护范围之内。
避雷针和避雷线
避雷针的作用
使雷电电场发生畸变，将雷电吸引到避雷针 （线）上 将雷电安全导入地中 使位于其保护范围内的设备和建筑物免遭雷 的直击
避雷针的保护范围
电力行业标准—折线法 IEC标准—滚球法
两者存在较大差别 避雷针的保护范围是不够确切的
避雷针对接地电阻的要求
接地电阻（欧） 序号 1 2 接地网名称 调度通讯综合楼 通讯站（塔） 一般 <1 <5 高土壤电阻率 <5 <10
网作为屋面保护的接闪装置。
避雷网（带）分明装和暗
装两种。明装避雷网（带）一
般可用直径8mm的圆钢或截
面12x4mm2的扁钢做成。为
避免接闪部位的振动力，宜将
网（带）支起10～20cm，支持点间距取1~1.5m，应注意美
观和伸缩问题。暗装时可利用建筑内不小于3mm的钢筋。
（4）避雷线
（5）避雷环 （6）接闪器的保护范围
4 避雷针（线）保护范围
避雷针（线）保护范围，在不同标准（规程、规范等）中规 定的不同，不同文献中推荐的计算方法不同。有人写文章说 这个对那个错，或说这个错那个对。这是误解。 所谓保护范围是指被保护物在此空间内可遭受雷击概率在 可接受值之内。各种文献规定的不同保护范围是允许遭受雷 击概率不同。例如，电力行标DL／T620-1997规定的避雷针 （线）保护范围内可能遭受雷击概率为0.1%，即保护范围可 靠率达0.999。又如，美国推荐性的IEEE Std 142-1991规定 的避雷针保护范围，滚球半径（击距）为30m，大约保护范 围内遭受雷击概率（绕击率）为0.1%，采用45m，大约为 0.5%。
避雷针（线）的防雷保护作用，在于它比被保护物高，能把雷 电从被保护物上方引向自身并安全泄入大地。因此，避雷针（线） 的引雷和安全泄入大地是至关重要的。 避雷针（线）的引雷作用，基本上是这样的，在雷电先导阶段， 避雷针（线）顶部聚积电荷，在发展先导和避雷针（线）顶端之间 通道中建立了很大电场强度，避雷针（线）迎面先导的产生和发展 大大加强这通道中的场强，最后选定击中避雷针（线），布置在靠 近避雷针（线）的被保护物比避雷针（线）低，由于避雷针（线） 的屏蔽和迎面先导作用，所以被保护物遭受雷击的概率很小。利用 避雷针（线）可实现直击雷保护。虽然这方法不是主动的，但能提 供99.5%至99.9%保护效果。对密闭在完全金属壳体（或金属网） 内被保护物才能提供完全保护。例如，人在金属壳体内或在停放的 金属壳体汽车内，能安全免遭雷击伤害。按避雷针（线）引雷性能， 确切名称应是“引雷针（线）”，在二十世纪五十年代，我国有的 学者称为《导闪针（线）》，后来在一些文献上称为《接闪器》或 《拦截器》。但因避雷针（线）这一名词已被广泛地使用，成为惯 用名词，一时难以变动。
防雷接地计算书
工程设计计算书110kV变电站工程施工图设计阶段工程代号： B1481S 专业：电气计算项目：防雷接地计算书主任工程师：组长：主要设计人：校核：计算：防雷计算一. 避雷针的保护半径计算单支避雷针的保护范围当5h .0h x <时，P )2h 5h .1(r x x -=式中： x r —避雷在 水平面上的保护半径h —避雷针高度x h —被保护物的高度mP —高度影响系数， 1;P 30m,h =≤当h m ≥120＞30m 时，h p 5.5=；#1，#2，#5独立避雷针高度为24米，站内#3架构避雷针高度为26米，站内#4架构避雷针高度为26米（此避雷针为二期），全站取被保护物高度为10米。
（1） 对于#1，#2避雷针，当10h x =m 时，5h .0h x <P )2h 5h .1(r x x -= 1)102245.1(⨯⨯-⨯=16m =（2）对于#3避雷针，当10h x =m 时，5h .0h x <P )2h 5h .1(r x x -=1)102625.1(⨯⨯-⨯==19m（3）对于#5避雷针，当5h x =m 时，5h .0h x <P )2h 5h .1(r x x -=1)52425.1(⨯⨯-⨯==26m二. 两支避雷针的保护范围1 两支等高避雷针的保护范围：（1） 两针外侧的保护范围按单支避雷针计算：（2） 两针间的保护最低点高度O h 按下式计算：7PD h h o -= 式中：O h —两针间保护范围上部边缘最低点高度，m ；D —两避雷针间的距离，m ；（3） 两针间x h 水平面上保护范围的一侧最小宽度x b 按下式计算： 当o x h 21h ≥时， )h h (b x o x -= 当o x h 21h < x o x h 2h 5.1b -=2 两支不等高避雷针的保护范围（1）两针外侧的保护范围分别按单支避雷针的计算方法确定。
避雷针保护范围计算公式
避雷针保护范围计算公式文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
避雷针保护范围计算公式
避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
在被保护物高度hx水平面上的保护半径为rx=（h-hx）p=hap；rx=（1.5h-2hx）p。
2020年避雷针保护范围计算公式
作者：非成败作品编号：92032155GZ5702241547853215475102时间：2020.12.13避雷针保护范围计算公式Rx=√H(2Hr-H)-√Hx(2Hr-Hx)Rd=√H(2Hr-H)其中：Rx-----避雷针在Hx高度平面上的保护半径MHr-----滚球半径MHx――被保护物体高度MH―――避雷针的计算高度MRd―――避雷针在地面上的保护半径MRx=1.6Ha/(1+ Hx/H)Rx-----避雷针在Hx高度平面上的保护半径MHx――被保护物体高度MH―――避雷针的计算高度MHa=H-Hx―――避雷针的有效高度避雷针的保护范围众所周知，雷是一种常见的自然现象。
雷电击中物体会产生强烈的破坏作用。
防雷是人类同自然斗争的一个重要课题。
安装避雷针是人们行之有效的防雷措施之一。
避雷针由接受器、接地引下线和接地体（接地极）三部分串联组成。
避雷针的接受器是指避雷针顶端部分的金属针头。
接受器的位置都高于被保护的物体。
接地引下线是避雷针的中间部分，是用来连接雷电接受器和接地体的。
接地引下线的截面积不但应根据雷电流通过时的发热情况计算，使其不会因过热而熔化，而且还要有足够的机械强度。
接地体是整个避雷针的最底下部分。
它的作用不仅是安全地把雷电流由此导入地中，而且还要进一步使雷电流在流入大地时均匀地分散开去。
避雷针的工作原理就其本质而言，避雷针不是避雷，而是利用其高耸空中的有利地位，把雷电引向自身，承受雷击。
同时把雷电流泄入大地，起着保护其附近比它矮的建筑物或设备免受雷击的作用。
避雷针保护其附近比它矮的建筑物或设备免受雷击是有一定范围的。
这范围像一顶以避雷针为中心的圆锥形的帐篷，罩在帐篷里面空间的物体，可以免遭雷击，这就是避雷针的保护范围。
单支避雷针的保护范围如图1所示，它的具体计算通常采取下列方法（这种方法是从实验室用冲击电压发生器作模拟试验获得的）。
避雷针在地面上的保护半径为r=1.5h。
式中r——保护半径（米）；h——避雷针高度（米）。
