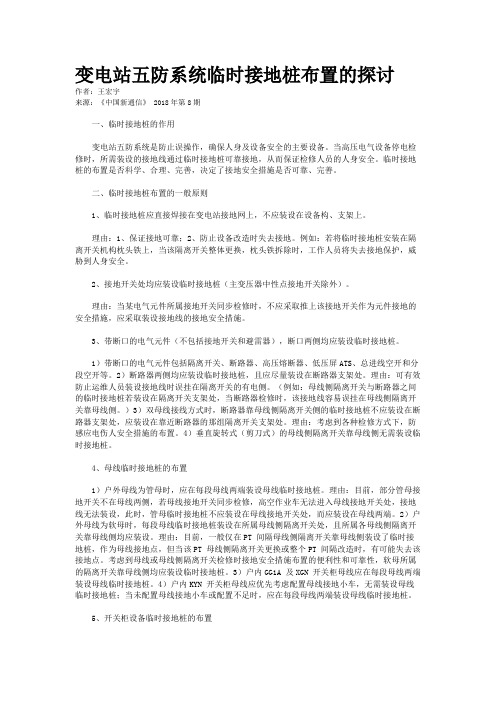

变电站五防系统临时接地桩布置的探讨
变电站五防系统临时接地桩布置的探讨作者：王宏宇来源：《中国新通信》 2018年第8期一、临时接地桩的作用变电站五防系统是防止误操作，确保人身及设备安全的主要设备。
当高压电气设备停电检修时，所需装设的接地线通过临时接地桩可靠接地，从而保证检修人员的人身安全。
临时接地桩的布置是否科学、合理、完善，决定了接地安全措施是否可靠、完善。
二、临时接地桩布置的一般原则1、临时接地桩应直接焊接在变电站接地网上，不应装设在设备构、支架上。
理由：1、保证接地可靠；2、防止设备改造时失去接地。
例如：若将临时接地桩安装在隔离开关机构枕头铁上，当该隔离开关整体更换，枕头铁拆除时，工作人员将失去接地保护，威胁到人身安全。
2、接地开关处均应装设临时接地桩（主变压器中性点接地开关除外）。
理由：当某电气元件所属接地开关同步检修时，不应采取推上该接地开关作为元件接地的安全措施，应采取装设接地线的接地安全措施。
3、带断口的电气元件（不包括接地开关和避雷器），断口两侧均应装设临时接地桩。
1）带断口的电气元件包括隔离开关、断路器、高压熔断器、低压屏ATS、总进线空开和分段空开等。
2）断路器两侧均应装设临时接地桩，且应尽量装设在断路器支架处。
理由：可有效防止运维人员装设接地线时误挂在隔离开关的有电侧。
（例如：母线侧隔离开关与断路器之间的临时接地桩若装设在隔离开关支架处，当断路器检修时，该接地线容易误挂在母线侧隔离开关靠母线侧。
）3）双母线接线方式时，断路器靠母线侧隔离开关侧的临时接地桩不应装设在断路器支架处，应装设在靠近断路器的那组隔离开关支架处。
理由：考虑到各种检修方式下，防感应电伤人安全措施的布置。
4）垂直旋转式（剪刀式）的母线侧隔离开关靠母线侧无需装设临时接地桩。
4、母线临时接地桩的布置1）户外母线为管母时，应在每段母线两端装设母线临时接地桩。
理由：目前，部分管母接地开关不在母线两侧，若母线接地开关同步检修，高空作业车无法进入母线接地开关处，接地线无法装设，此时，管母临时接地桩不应装设在母线接地开关处，而应装设在母线两端。

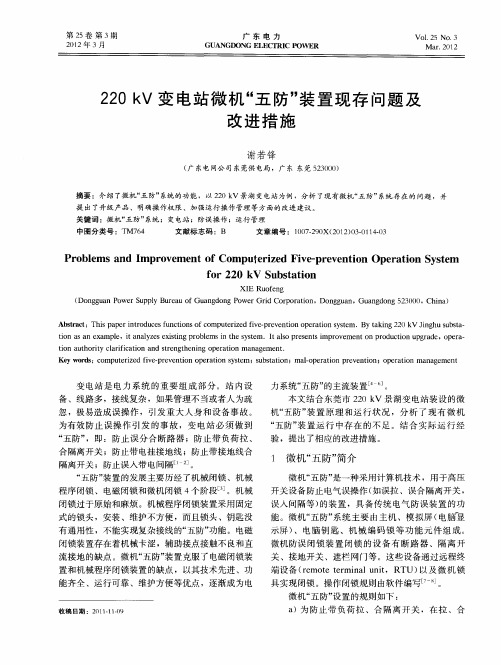

220kV变电站微机“五防”装置现存问题及改进措施
ｔｏ ｓ ａ ｘ ｍｐ ｅ ｔａ ａ ｙ ｅ ｘ ｓ ｉ ｇ ｐ ｏ ｌ ｍｓｉ ｈ ｙ ｔ ｍ ．Ｉ ｌ ｒ ｓ ｎ ｓｉ ｒ ｖ ｍｅ ｔｏ ｒ ｄ ｃ ｉ ｎ ｕ ｇ ａ ｅ ｐ ｒ — ｉｎ ａ ｎ ｅ ａ ｌ ，ｉ ｎ ｌ ｚ ｓｅ ｉｔ ｒ ｂ ｅ ｎ ｔ ｅ ｓ ｓｅ ｎ ｔａｓ ｐ ｅ ｅ ｔ ｍｐ ｏ ｅ ｎ ｎ ｐ ｏ ｕ ｔ ｐ ｒ ｄ ，ｏ ｅ ａ ｏ ｏ
合 隔离 开关 ；防 止带 电挂接地 线 ；防止 带接地 线合 隔离开 关 ；防止误 人带 电 间隔ｌ ２。 １ ｊ － “ 防” 置 的发展 主要 历经 了机械 闭锁 、机械 五 装
１ 微机“ 五防” 简介
微 机 “ 防” 五 是一 种采用 计算 机技 术 ，用于 高压 开关 设备 防止 电气误 操作 （ 如误 拉 、误 合 隔离开 关 ， 误人 间隔等 ） 的装 置 ，具 备传 统 电气 防 误装 置 的功
Ａｂ ｔａ ｔ ｓ ｒ ｃ ：Ｔｈ ｓｐ ｐ ｒｉ ｔ ｏ ｕ ｅ ｕ ｃ ｉ ｎ ｆｃ ｍｐ ｔ ｒｚ ｄ ｆｖ — ｒ ｖ ｎ ｉ ｎ ｏ ｅ ａ ｉ ｎ ｓ ｓｅ ．Ｂｙ ｔ ｋ ｎ ２ Ｖ ｉ ｇ ｕｓ ｂ ｔ — ｉ ａ ｅ ｎ ｒ ｄ ｃ ｓ ｎ ｔｏ ｓｏ ｏ ｆ ｕ ｅ ｉｅ ｉｅ ｐ ｅ ｅ ｔ ｐ ｒ ｔ ｙ ｔ ｍ ｏ ｏ ａ ｉ ｇ ２ ０ ｋ Ｊ ｎ ｈ ｕ ｓａ
程 序 闭锁 、电磁 闭锁和 微机 闭锁 ４个 阶段 。机械 ３ ］ 闭锁过 于原 始和麻 烦 。机械程 序 闭锁装 置采用 固定
式的锁头 ，安装 、维护不方便 ，而且锁头、钥匙没 有 通用 性 ，不能 实现复 杂接线 的“ 防” 五 功能 。电磁
闭锁装 置存 在着 机械 卡涩 ，辅助 接点接 触不 良和 直
变电站五防系统存在的问题及改造措施_1
变电站五防系统存在的问题及改造措施发布时间：2021-09-11T16:36:04.566Z 来源：《基层建设》2021年第17期作者：孙强[导读] 摘要：变电倒闸操作是变电运维工作中的一项重要内容，而对于负荷较重的变电站，其操作任务的圆满完成，很大程度上受制于五防系统的可靠性，如何保证变电运维人员不出现违章作业现象，同时又保证人员、设备的安全，尽可能的缩短由倒闸操作带来的停电时间,长期以来是我们一直思考探讨的课题。
国网甘孜州电力有限责任公司泸定县供电分公司四川省甘孜州泸定县 626100摘要：变电倒闸操作是变电运维工作中的一项重要内容，而对于负荷较重的变电站，其操作任务的圆满完成，很大程度上受制于五防系统的可靠性，如何保证变电运维人员不出现违章作业现象，同时又保证人员、设备的安全，尽可能的缩短由倒闸操作带来的停电时间,长期以来是我们一直思考探讨的课题。
关键字：变电站；五防系统；问题；改造措施以某110kV变电站为例，此变电站主要向大型冶炼企业供电，在倒负荷、设备停运检修过程中倒闸操作时间直接影响用户的停运时间。
变电运维人员对该变电站的倒闸操作时间进行统计发现，其同一操作任务操作时间不稳定，分析原因认为变电站在倒闸操作过程中微机五防系统可靠性不够高，直接影响了倒闸操作时间的不稳定，围绕此问题，我们把如何解决提高该变电站微机五防系统可靠性做为工作中研究探讨的重点。
1.微机五防系统概述微机五防系统由防误闭锁软件系统、防误计算机、锁具、电脑钥匙、解锁钥匙与模拟屏等几部分组成。
随着我国科技水平的进步，变电站运行逐渐向着自动化方向发展，同时也对变电站运行安全稳定性提出了更高的要求。
微机五防系统在变电站中的应用，能够实现变电站自动化系统与相关装置之间的通讯。
在微机五防系统中，微机模拟盘发挥着重要的作用，在该装置中，仅有一个元件与变电站主设备相连，实现对变电运行的模拟操作。
通过相应的模拟操作，能够实现对变电站相关操作流程的实施监控，得出模拟操作量。
变电站“五防”系统问题分析及应对措施
变电站“五防”系统问题分析及应对措施摘要：随着电力系统的不断发展，变电站运行管理方式也在不断更新，从开始的“无人值班”、“少人值班”到后来的“集控站”方式，以至目前正在推广的“调控一体化加运维操作站”的管理模式。
新的运行模式带来提高劳动生产率、减人增效结果的同时，也对电力生产的安全运行提出新的要求。
防止电气误操作一直是变电运行工作的重中之重，对于担负着多个变电站操作任务的运维站，更不能忽视此项工作。
关键词：变电站；五防系统；问题；对策；分析1导言随着目前我国电力系统的不断普及与改进，变电站的日常工作量大大增加，我国也已经实现了变电站集成化控制系统的普及，大大减轻了工作人员的工作量。
但是，由于误操作问题对于变电站工作影响极大，因此防范误操作的“五防”系统在变电站工作中有着重要作用。
但目前“五防”系统也存在一些问题，本文将通过分析这些问题来探讨应对措施。
2防误闭锁装置的必然性一是倒闸操作是一项繁杂而重要的工作，操作的正确与否，直接关系到操作人员安全和设备的正常行。
若发生误操作事故，后果相当严重。
据统计，电气误操作多发生在10kV及以下系统，以下五种误操作约占电气操作事故的70%，性质恶劣且后果严重，是日常防范的重点：误拉开、合断路器和隔离开关；带负荷拉合隔离开关；带电装地线或合接地隔离开关；带地线合闸，非同期并列。
二是防止电气误操作的组织措施不能满足要求。
防止误操作的组织措施是建立一整套操作制度，并要求各级值班人员严格贯彻执行。
包括：操作命令和操作命令复诵制度、操作票制度、操作监护制度、操作票管理制度。
但实践证明，仅仅靠防误操作的组织措施还不能最大限度地防止误操作事故的发生，还必须采取有效的防误操作技术措施。
3当前变电站“五防”系统存在的问题随着变电站集成化控制系统的普及，变电站日常工作的自动化已经成为常态，而为了防止可能出现的误操作，需要建立误操作防范系统。
变电站“五防”系统应运而生，平日主要用于防止变电站工作时出现开关误分合、带负荷情况下拉刀闸、误入带点间隔、带地线合闸以及带点接地刀闸这五大类误操作的发生。
变电站(所)电气闭锁防误装置微机“五防”应用的改进
变电站 （ 所） 电 号闭锁防误装置 微机“ 五防＂ 应用昀改进
大 同煤矿 集 团煤 峪 口矿 电讯科
［ 摘
贺晨 辉
要］ 本 文主要介绍 了变 电站误操 作是 电力 系统的 恶性 事故 ， 防误措 施是 高压电 气设备 运行的一 个重要部分 。随着设备 的更新
和 完善 ， 电气闭锁防误 装置微机“ 五防” 已成 为电力 系统的主要防误措施 。 ［ 关键词 ］ 防误 电气 微机 “ 五 防” 技 术 应用 改进
气 防误开关联锁 的设计原 则。 为何会 有 以上 这个规定 呢？ 因为从误操作 的过程 来看 ， 误 操作是 由运行值 班人员 、 检修人 员以及其 他人员 的误操作 造成 。运行 人员 的 误操 作 主要是 误拉 、 误 合 刀 闸和开 关 ， 误人 间 隔等 ， 容 易造 成恶 性事 故 。微 机防误就 是防止 这类事故 而采取 的一种积极措 施 ， 它是 在变 电 站专 家系统 的基 础上实 现刀闸操作 防误要 求的 ， 但 是它是在微 机上实 现 的， 是虚拟 的 ， 它只能 满足运行值 班人员 的操作要求 ， 并不 能完全解
一
、
提 出 问题
为 了有效防 止运行 电气 设备误 操作引 发的人身 和重大设 备事故 ， 我 国早 在 １ ９ ９ ０ 年提 出了电气设备 “ 五防” 的要求 ， 并 以法规 形式规定 了 电气 防误 的管理 、 运行 、 设 计和使 用原则 。按“ 规定 ” 原则 ， 防误 装置 的 设计应遵循 的原则是 ： 凡有可 能引起误操作 的高压 电气设备 ， 均应装设 防误 装置和相应 的防误 电气闭锁 回路 。为了确保 变电站 的安 全运行 ， 在操 作二次 回路 上设置 电气闭锁 或装设微 机“ 五 防” 系统 ， 已成为 防止 误操 作等事故发生 的有效 而可 行的手段 。微机 防误是否可 以完 全取代 原有 的二次 回路 电气 防误 闭锁呢？新建变 电站在配置 了微机 “ 五防” 系 统后 ， 是否可考虑不设计 电气回路闭锁 呢？针对 以上问题 ， 本文 就从安 全 管理 、 微机 “ 五 防” 技术和 以前 电气 防误装置 功能 比较 以及实 际运行 中存 在 的问题等几个 方面进行 研究讨论 ， 提 出变电站防误 效果较好 的 方案， 这样 既避免 了人身 的伤亡 事故 ， 又保证 了设 备的安全 运行 ， 从 而 保 障了煤 矿的安全生产 。
浅析变电站“五防”系统的实现方式
浅析变电站“五防”系统的实现方式作者：王健来源：《现代经济信息》 2018年第3期浅析变电站“五防”系统的实现方式王健国网北京市电力公司检修分公司摘要：本文阐述了变电站“五防”系统的三种基本实现方式，并分析了各种实现方式的优劣。
针对目前智能变电站“五防”系统实现方式存在的缺陷，提出了一种新的“五防”系统实现方式，即基于测控装置的分散式“五防”。
关键词：“五防”系统；实现方式；分散式“五防”中图分类号：TM76文献识别码：A文章编号：1001-828X(2018)004-0-01一、引言安全生产一直是电力行业的第一目标。
倒闸操作的正确执行是变电运维专业人员的安全生产的重要环节之一。
倒闸操作过程中的误操作可能造成大面积停电、设备损坏、人身事故甚至电网的大面积解列等严重后果。
变电站的“五防”系统是防止电气误操作的重要技术措施。
利用“五防”系统对倒闸操作票进行审核，可以有效地避免误操作的发生，保证电网的安全稳定运行。
二、“五防”系统的实现方式1.“五防”概述为了避免倒闸操作发生误操作，国家电网公司在1990年提出了电气设备的“五防”要求，并以规定的形式明确了电气防误的管理、运行、设计及使用原则等。
电气“五防”主要是指：(1)防止误分、合断路器；(2)防止带负荷分、合隔离开关；(3)防止带电挂(合)接地线(接地开关)；(4)防止带地线送电；(5)防止误入带电间隔。
2.“五防”系统的实现方式在目前广泛使用的“五防”系统中，其实现方式主要有三种，即：机械闭锁、电气联锁和微机防误闭锁。
(1)机械闭锁机械闭锁是指机械结构到达预定目的一种闭锁。
机械闭锁可以实现一电气设备操作后另一电气设备就不能操作。
机械闭锁在防止误操作时不需电脑钥匙等辅助设施，也不需要采集设备位置。
在目前智能变电站中，母线侧的隔离开关及母线侧的接地开关设置为三工位刀闸是一种典型的机械闭锁，母线侧的隔离开关与母线侧的接地开关在同一时间只能合上一个。
机械闭锁虽然具有闭锁直观、不易损坏的优点，但是机械闭锁只能完成开关柜内部及部分刀闸地刀之间的闭锁关系，无法实现与其他间隔的电气闭锁关系，应用场合较为有限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈变电站微机五防接地桩的改造
成都电业局宋德章
摘要：由于变电站微机五防接地桩安装位置不合理，操作人员在装设接地线的接地端时，容易发生人身触电及高空摔跌事故。
通过改变接地桩的安装位置，使操作人员在装设接地线的接地端时，能够保证与设备的导体端保持足够的安全距离，且操作人员站在地面上就可以完成操作任务，可以有效避免事故的发生。
同时，通过对接地桩进行改造，还可以大大缩短操作人员进行倒闸操作的时间，从而增加了设备的有效检修、调试时间，设备的检修调试质量也相应得到了保证。
关键词：装设接地线接地桩人身事故反事故措施
论文主体：
引言
装设接地线是变电站值班员的正常操作之一，在进行这项操作过程中，由于微机五防接地桩安装位置的不合理，容易发生人身触电及高空摔跌事故。
同时，由于有的接地桩安装在设备的构架上，需要使用登高工具才能进行操作，需要较长地的操作时间才能完成操作任务。
为了消除这一危险因素，必须对变电站微机五防接地桩进行改造，通过落实反事故措施，最终确保操作人员的人身安全。
一、当前，我局部分变电站微机五防接地桩存在的主要问题
1、110kV场地内微机五防接地桩存在的问题
110kV场地内微机五防接地桩存在的主要问题有两个：一是安装在设备构架上（如图一所示），值班员在装设接地线的接地端时，必须利用登高工具（如梯子等）才能完成。
这样操作的危险是，站在登高工具上使用电脑钥匙开锁时，必须双手同时进行，身体失去了掌扶，容易发生高空摔跌事故。
二是登高工具必
须安放在设备的构架上，不能确保与待装设接地线的设备保持足够的安全距离，一旦设备突然来电，容易发生人身触电事故。
××××年3月15日，我局××变电站值班员汤××在构加上装设35kV接地线时，由于身体失去支撑，倒向带电设备，当场触电死亡。
图一改造前35kV接地桩（安装在设备构架上）
2、10kV母线微机五防接地桩存在的问题
以我局110kV公平站、大田站为例，主接线均为单母线分段带旁母的方式。
由于受场地限制，一段母线上的设备分成两组相对布置，中间用铝排进行连接，而母线上的微机五防接地桩就安装在用于连接两组母线的铝排构架上（如图二所示）。
这种安装方式存在的主要问题有两个：一是接地桩离地面的距离约3米，操作人员在装设接地线的接地端时，必须站在梯子上进行，容易发生高空摔跌事故。
二是梯子的梯顶必须安放在母排的构加上，与母排的安全距离不能满足《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）的要求。
如果设备带电或突然来电，操作人员容易发生触电事故。
图二改造前10kV母线接地桩（安装在连接两组母线的母排构架上）
3、10kV出线柜内的微机五防接地桩存在的主要问题
同样以我局110kV公平站、大田站为例，10kV出线柜内的微机五防接地桩均安装在柜内，与出线电缆头或出线母排的距离比较小，一般不大于50厘米，个别情况甚至低于30厘米（如图三、图四所示）。
由于接地桩全部安装在柜内，操作人员在装设接地线接地端时，首先要打开柜门，很容易接近或接触出线电缆头或出线母排，虽然这时出线电缆头或出线母排处于不带电状态，但一旦线路上出现误倒闸等情况，出线电缆头或出线母排将重新带电。
如果操作人员所站的位
置没有在安全距离以内，容易发生人身触电事故。
图三改造前的10kV出线接地桩（安装在柜内）
图四改造前10kV出线接地桩（安装在柜内）
二、采取的反事故措施
针对35kV场地、10kV母线及10kV出线柜内的微机五防接地桩存在的问题，我们制定了详细的整改方案，落实停电时间，分阶段进行实施。
截止2006年9月，已经完成63个接地桩的改造，占总数118个的53.4％，效果比较明显，
彻底杜绝了人身伤害事故的发生。
1、针对35kV场地内微机五防接地桩存在的缺陷采取的措施
110kV场地内微机五防接地桩改造前都安装在隔离开关或避雷器的构架上，改造的难度相对较小。
我们采取的措施是：将原构架上的接地桩取下，安装在构架的接地扁铁上，且距离地面的高度不超过1.2米（如图四所示）。
经过改造后，操作人员在装设接地线的接地端时，直接站在地面上就可以完成，避免了站在梯子等登高工具上操作可能发生的人身触电及高空摔跌事故。
图五改造后的35kV接地桩（安装在构架的接地扁铁上）
2、针对10kV母线上微机五防接地桩存在的缺陷采取的措施
对10kV母线上微机五防接地桩进行改造，难度相对要大一些，必须在母线全停电的情况下才能进行。
我们主要是利用母线全部停电的机会，将原来安装在两组母线连接母排构架上的接地桩取下，重新安装在出线前柜门的适当位置，但不能妨碍前柜门的正常开启和关闭（如图五所示）。
操作人员在装设接地线的接地端时，也只需站在地面进行，一是避免了触电事故，二是避免了高空摔跌事故。
图六改造后的10kV母线接地桩（安装在前柜门上）
3、针对10kV出线柜内的微机五防接地桩存在的缺陷采取的措施
对10kV出线柜内的接地桩进行改造，需要解决的问题是必须确保操作人员在装设接地线的接地端时，任何情况下都必须与出线电缆头或出线母排保持足够的安全距离，我们采取的措施是把接地桩安装在柜外（如图六所示）。
在接地桩安装在柜外的情况下，操作人员在装好接地线的接地端后才打开柜门进行验电
和装设导体端的操作，因而能够有效避免在装设过程中发生人身触电事故。
图七改造后的10kV出线接地桩（安装在柜外）
三、落实反事故措施取得的效果
通过对我局七座变电站微机五防接地桩的改造，不仅可以有效避免操作人员在装设接地线接地端时发生人身触电和高空摔跌事故。
同时，由于110kV场地内的接地端由构架上安装改为在接地扁铁上安装、10kV母线上的接地桩由在母排构架上安装改为在前柜门上安装，操作人员在操作时站在地面上就可以轻松完成，大大缩短了倒闸操作的时间，从而为检修调试人员提供更多的有效工作时间，设备检修调试质量也相应得到了保证。
当前，这一反事故措施正在得到推广，可以预见，当接地桩改造的反事故措施在全局范围内得到全面实施后，效果会更加明显，我局的安全生产水平将会跃上一个新的台阶。
参考文献
1 国家电网公司。
国家电网公司电力安全工作规程（变电站和发电厂电气部分）。
北京：中国电力出版社，2005
2 国家电网公司。
国家电网公司安全工器具管理规定（试行）。
北京：中国电力出版社，2005。
