水泥生产中的原料说明
水泥生产原料种类
水泥生产原料种类
水泥是目前建筑行业中最重要的建筑材料之一，用于制造混凝土、砂浆、砌块等建筑结构。
水泥的生产原料种类主要包括石灰石、粘土、矾土、铁尾矿、煤矸石等。
石灰石是水泥生产中最重要的原料之一、石灰石是一种含有大量石灰(CaCO3)的沉积岩。
通过石灰石的采集，经过破碎、粉磨等工艺处理，最
终可以得到所需的生料。
粘土是水泥生产中另一个重要的原料。
粘土主要由硅酸盐矿物和氧化
铝矿物组成，是一种可塑性很强的土壤。
粘土经过破碎、筛分、混合等工
艺处理，可以得到所需的生料。
矾土是一种含有铝酸盐矿物的粘土矿石。
矾土通过破碎、洗涤、干燥
等工艺处理，可以得到熟料中的铝氧化物。
铁尾矿是铁矿石的一种尾矿，含有一定的氧化铁。
铁尾矿通过破碎、
筛分、磁选等工艺处理，可以得到所需的生料。
煤矸石是煤的副产品，含有一定的碳。
煤矸石经过破碎、筛分、煮沸
等工艺处理，可以得到所需的生料。
除了以上主要的原料种类外，水泥生产中可能还会使用一些辅助原料，如矽酸盐矿物、硅酸盐矿物、铝酸盐矿物等。
这些辅助原料可以通过调整
配比，改善水泥的物理性能和化学性能。
水泥的生产原料种类多样，不同的原料种类和配比可以制造出具有不
同性能的水泥产品。
对于水泥生产企业来说，选择合适的原料种类和配比
非常重要，可以影响到水泥产品的质量和性能。
同时，合理利用原料资源，实现资源的循环利用也是非常重要的。
水泥原材料有哪些
水泥原材料有哪些水泥是建筑材料中的重要组成部分，它主要由水泥原材料制成。
水泥原材料是指用于制造水泥的各种原材料，包括石灰石、粘土、铁矿石等。
这些原材料经过破碎、混合、煅烧等工艺过程，最终制成水泥。
水泥原材料的品质和成分直接影响着水泥的质量和性能。
本文将介绍水泥原材料的种类和特点。
石灰石是水泥的主要原料之一，它含有较高的钙含量，是水泥中主要的硅酸钙来源。
石灰石经过破碎和磨碎后，可以用于制备水泥熟料。
石灰石的品质对水泥的质量有着重要影响，优质的石灰石含有较高的CaO含量和较低的杂质含量，能够保证水泥的强度和耐久性。
粘土是水泥的另一种重要原料，它含有较高的铝和硅含量，是水泥中的主要铝酸盐来源。
粘土经过破碎、混合和煅烧后，可以用于制备水泥熟料。
粘土的品质对水泥的质量也有着重要影响，优质的粘土含有较高的Al2O3含量和较低的杂质含量，能够提高水泥的抗压强度和耐火性能。
铁矿石是水泥的另一种重要原料，它含有较高的铁含量，是水泥中的主要铁酸盐来源。
铁矿石经过破碎、混合和煅烧后，可以用于制备水泥熟料。
铁矿石的品质对水泥的质量也有着重要影响，优质的铁矿石含有较高的Fe2O3含量和较低的杂质含量，能够提高水泥的耐久性和抗腐蚀性能。
除了石灰石、粘土和铁矿石之外，水泥原材料还包括煤矿石、石膏、矿渣等。
煤矿石是水泥的燃料之一，它含有较高的碳含量，可以提供燃烧所需的热量。
石膏是水泥的调节剂之一，它可以调节水泥的凝固时间和硬化速度，提高水泥的工艺性能。
矿渣是水泥的掺合料之一，它可以提高水泥的抗裂性能和耐久性能。
总之，水泥原材料是多种多样的，每种原材料都有着不同的特点和用途。
通过合理选择和配比，可以制备出各种性能优良的水泥产品，满足不同工程项目的需求。
随着建筑行业的发展和技术的进步，水泥原材料的研究和开发也在不断深化，相信未来会有更多新型的水泥原材料出现，为建筑行业带来更多的创新和发展。
水泥是如何生产出来的
11.熟料储藏装置
从炉窑出来的产品，在被添进水泥磨机转变成水泥前，被用来储存的 装置叫做熟料储藏装置，如果储存的地方用来储存石膏，它是石膏储 藏装置，熟料储藏装置可以是圆筒型或栈式回收型，或单一的门架类 型。圆通型熟料储藏装置的优点是没有灰尘污染和熟料溢出。同样栈 式回收型也有这样的优点，然而，门架类型的储藏装置由于容易产生 灰尘对环境产生污染，在现代水泥厂是不被使用。
All About Cement
how cement can be made
1. 石灰石采石厂和碎石车间
生产水泥最主要的原料是石灰石。最适合生产水泥的石灰石必需含有特 定数量的成份，也就是：碳酸钙，二氧化硅，矾土，铁等等。典型的水 泥厂的选址大都位于含有大量石灰石地方的附近。采石运作是由水泥生 产者通过户外采矿加工而成。采石过程要通过钻探，再使用重型移动装 备如推土机，运输装载机，和翻斗车，采出的原料被运到水泥厂，使用 机械输送装置如架空索道或带式输送机，或交通工具象货车或卡车，石 灰石通常是些大的石头，大小有几英寸到几公尺，这些不同尺寸的石灰 石需要被磨碎到大约10mm尺寸为完成碾磨做准备。粉碎机主要有两种 类型，有压缩型和挤出型，压缩型的粉碎机有颚式粉碎机，回转破碎机， 圆锥形轧碎机，滚碎机；挤出式技术被用在锤式压碎机，冲击式碎石机。 粉碎有两级粉碎，或一级粉碎两种方式。在两级粉碎方式中，一种压缩 型的粉碎机被用在第一级用于初级破碎，接着是挤出型或锤式压碎机用 在第二级。在一级粉碎方式中，常用冲击式碎石机。粉碎机的选择主要 依靠原料的特征。进一步的选择要依据进入设备的颗粒直径大小的分布， 例如原料厂，最终要依据经济方面的考虑。
磨煤机厂房是用来碾碎成块煤的，那些好质的煤用来炉窑的燃 烧，厂房通过管煤机或滚筒辗粉机碎煤和凉干的
水泥原料的组成及作用
水泥原料的组成及作用水泥是建筑材料中常用的一种粘合材料，它的主要组成是石灰石和粘土，经过煅烧后形成的粉状物质。
水泥的主要组成：1.石灰石（CaCO3）：石灰石是水泥的主要原料之一，它含有大量的钙碳酸盐。
石灰石在水泥生产过程中主要作为煅烧的燃料，通过高温煅烧可以使石灰石分解成二氧化碳和氧化钙。
2.粘土（Al2O3·2SiO2·2H2O）：粘土是水泥的另一种主要原料，它主要含有氧化铝和硅酸盐。
粘土在水泥生产过程中主要作为矿物化合物，能够与石灰石反应生成水泥的主要成分，硅酸钙。
水泥的主要作用：1.硬化和胶结作用：水泥在与水混合后会经历一系列的化学反应，最终形成硅酸钙凝胶。
这种凝胶可以填充材料之间的空隙，增加材料的强度和硬度，从而实现建筑材料的硬化和胶结作用。
2.粘接作用：水泥可以粘接不同的建筑材料，如砖块、石材等。
在施工过程中，水泥可以填充和固化在材料之间的空隙，提供牢固的粘接效果，增加建筑物的稳定性和坚固性。
3.抗压、抗拉强度：水泥的硬化过程中形成的硅酸钙凝胶可以在外力作用下承受一定的抗压和抗拉力，增加建筑材料的强度和耐久性。
4.防水和耐化学腐蚀性：水泥可以通过形成致密的矿物基质，阻止水分和化学物质的渗透，从而提高建筑材料的防水性和耐化学腐蚀性。
5.保障结构的稳定性：水泥作为建筑材料中的粘合剂，能够将各个部件牢固地连接起来，保障整个结构的稳定性和承载能力。
总结：水泥的主要组成是石灰石和粘土，经过煅烧后形成粉状物质。
水泥在建筑中起着硬化和胶结、粘接、抗压、抗拉强度、防水和耐化学腐蚀性等重要作用，它可以使建筑材料具备强度、稳定性和耐久性等特性，为建筑的结构稳定提供保障。
水泥原料高中化学

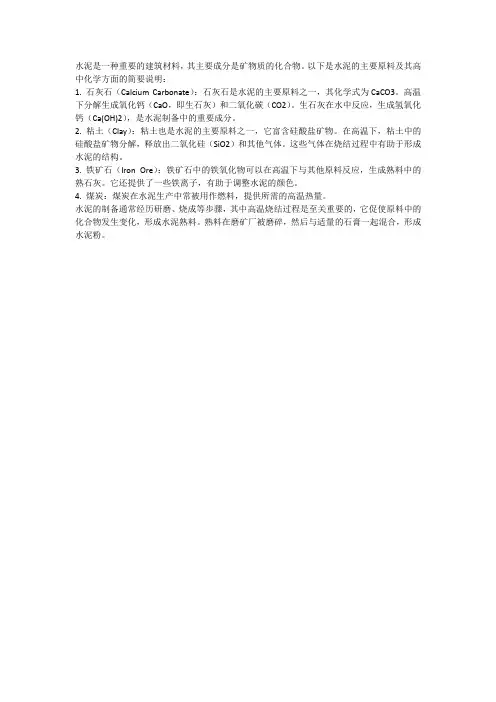

水泥是一种重要的建筑材料，其主要成分是矿物质的化合物。
以下是水泥的主要原料及其高中化学方面的简要说明：
1. 石灰石（Calcium Carbonate）：石灰石是水泥的主要原料之一，其化学式为CaCO3。
高温下分解生成氧化钙（CaO，即生石灰）和二氧化碳（CO2）。
生石灰在水中反应，生成氢氧化钙（Ca(OH)2），是水泥制备中的重要成分。
2. 粘土（Clay）：粘土也是水泥的主要原料之一，它富含硅酸盐矿物。
在高温下，粘土中的硅酸盐矿物分解，释放出二氧化硅（SiO2）和其他气体。
这些气体在烧结过程中有助于形成水泥的结构。
3. 铁矿石（Iron Ore）：铁矿石中的铁氧化物可以在高温下与其他原料反应，生成熟料中的熟石灰。
它还提供了一些铁离子，有助于调整水泥的颜色。
4. 煤炭：煤炭在水泥生产中常被用作燃料，提供所需的高温热量。
水泥的制备通常经历研磨、烧成等步骤，其中高温烧结过程是至关重要的，它促使原料中的化合物发生变化，形成水泥熟料。
熟料在磨矿厂被磨碎，然后与适量的石膏一起混合，形成水泥粉。
水泥的原料燃料与配料
水泥的原料、燃料与配料一、水泥生产原料1.石灰质原料：（石灰石、大理石等）占生料70~75%2.粘土质原料:（硅铝质原料、粘土、砂岩等）占生料10~20%3.校正原料:（铁质、铝质原料、外加剂等）占生料5~10%二、水泥生产燃料1.固体燃料⑴烟煤：挥发分214%⑵无烟煤：挥发分W10%⑶低质煤：热值W4000X4.18kJ∕kg2.液体和气体燃料重油、渣油、天然气、煤气等。
（不能用于立窑）三、工业固体废弃物（工业废渣）1用途（1）作为水泥原料与其它原料配制成生料，入窑煨烧成水泥熟料；（2）作为混合材料与水泥熟料一起粉磨，制成水泥；（3）经过低温处理和物理、化学激发，制成绿色、高性能胶凝材料。
3.常见工业废渣粉煤灰、煤肝石、赤泥、矿渣、钢渣、电石渣、炉渣、碱渣、城市垃圾等。
四、硅酸盐熟料率值1率值：水泥熟料中各氧化物之间的相对含量的比值。
它与熟料的矿物组成、熟料质量、生料的易烧性有密切的关系，是水泥生产中的重要控制指标之一。
4.常用率值:⑴石灰饱和比(KH):表示SiO2被CaO饱和成C3S的程度。
⑵硅酸率(n)：表示Si02与AI2O3及Fe2O3之和的比值。
⑶铝氧率(p)：表示AI2O3与Fe2O3的比值。
5.新型干法水泥生产工艺的熟料率值控制范围：饱和比KHO88〜0.91、硅酸率n:2.4〜2.7、铝氧率p:1.4〜1.8五、立窑配料工艺1生料种类⑴白生料:生料中不加煤;(回转窑用)⑵半黑生料:生料中加部分煤；(少量立窑用)⑶全黑生料:全部燃煤与原料共同粉磨成生料。
(立窑企业普遍使用)2.立窑配料要求⑴高饱和比高铝方案：KHo.92〜0.96,n2.0〜2.2,p1.6〜1.9；⑵高硅低铁方案：KHo.90~0.94,n2.2〜2.4,p1.3〜1.5；⑶高饱和比高硅方案：KHo.94〜0.98,n1.6〜1.8,p1.3~15,。
水泥生产用原料与配料
水泥生产用原料与配料水泥是现代建筑和工程领域中重要的建材之一，广泛应用于各种建筑结构、道路、桥梁等建设项目中。
水泥的常见原料有石灰石、泥灰岩、磷灰石、黏土等，而配料则通常包括燃料和辅料两部分。
原料石灰石石灰石是水泥生产中最重要的原料之一，它是一种由钙碳酸和其他杂质组成的岩石。
石灰石一般采用露天矿和露天采掘的方式获取，这需要大量的机械设备和人力物力投入。
采掘后的石灰石需要进行破碎和筛分等工序加工成小颗粒状，以便于后续生产加工。
泥灰岩泥灰岩是水泥生产的另一种主要原料，含有较高比例的氧化铝、硅酸盐等，常用于生产高强度、高韧性的水泥。
泥灰岩的获取方式与石灰石类似，同样需要进行破碎和筛分等工序。
磷灰石磷灰石是一种含有磷酸盐、氧化铁等元素的岩石，也常用于水泥生产之中。
它具有较高的含磷量，可以提高水泥的附着性和硬度。
目前，磷灰石多采用化学方法处理，通过酸浸、硫酸磷酸技术等将其中的磷酸盐提取出来后，再用于水泥的制备。
黏土黏土是含铝硅等元素的软性矿物质，在水泥生产中比较重要。
它对增强水泥的韧性及强度有着重要的作用。
黏土采集之后，也需要进行破碎、筛分等工序处理成粉碎状。
配料燃料水泥熟料烧制时会需要大量的热能，燃料则是提供热能的重要动力来源。
一般可以采用煤炭、天然气、重质油以及垃圾等废弃物等作为燃料。
其中，煤炭是一种常用的燃料，但其含有硫等杂质，需要进行除尘、去硫等后续处理工艺，以保证产品的质量。
天然气燃料则对环境污染较少，常常用于融合、炉内加热等环节的制作。
辅料在水泥生产过程中，还需要添加一些辅助材料以提高水泥的质量和效能。
如石膏、石蕊等等。
在水泥制备过程中，石膏是最常见的辅料之一。
石膏可以调节水泥的凝结时间、调节水泥活性，同时改善水泥的抗渗性，提高水泥的力学性能。
石蕊也是水泥生产过程中常用的辅助材料之一，它可以增加水泥的流动性，提高水泥的透气性，提高水泥的早期强度等性能。
在水泥生产的过程中，原料和配料的选择对于水泥产品的质量至关重要。
水泥厂的生料配料
计量、给料设备 多数计量设备具有计量与给料（喂料）的功能，少
数计量设备只有计量功能，需配合给料（喂料） 设备。
1、 干燥基准：用干燥状态物料（不含物理水）作计算基准， 简称干基。如不考虑生产损失，有：各种干原料之和=干生料 （白生料） 2、 灼烧基准：生料经灼烧以后去掉烧失量之后，处于灼烧状 态，以灼烧状态作计算基准称为灼烧基准。如不考虑生产损失 ，例如：灼烧生料+煤灰（掺入熟料中的）=熟料 3、 湿基准：用含水物料作计算基准时称为湿基准，简称湿基 常用的计量、给料设备：
固定某些组分流量、调整个别原料流量
特点：只检测生料中CaO Fe2O3的含量，间接控制 生料的三率值。据检测结果调整原料配比，但原 料种类较多，固定其中一些成分，单独调整某些 成分。具体方法很多，视实际情况定。
谢谢观看
2020/3/5
配料的调整
大调整：当原、燃料成分变化时，应重新进行系 统配料。
小调整：日常生产中，一旦配料计算之后，小范 围内的成分波动进行小调整。具体方法有：
配料工艺及配料方式自动化
采用成分配料控制系统自动调整原料配比，利用率 值配料控制系统自动调整：只是计算机内设定目 标变成生料的率值。
系统框图如下
特点
基准间的转换：
（1）干基转灼烧基： A/(100-l)*100
式中：A——干基物料成分（%） L——干基物料烧 失量（%）
（2）干基转湿基： 100*干基成分/（100-w）
式中：w——物料含水量（%）
2020/3/5
ቤተ መጻሕፍቲ ባይዱ
影响配料准确性的因素
工艺设备不能满足要求 物料成分、水分、粒度波动过大 数据反馈与调整不及时
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泥生产中的原料说明
原料的成分和性能直接影响配料、粉磨、锻烧和熟料的质量，最终也影响水泥的质量。
因此，了解和掌握原料的性能，正确地选择和合理地控制原料的质量，是水泥生产工艺中一个重要环节。
生产硅酸盐水泥的主要原料是石灰质原料（主要提供氧化钙）和粘土质原料（主要提供氧化硅和氧化铝，也提供部分氧化铁）。
我国粘土原料及煤炭灰分中一般含氧化铝较高，而含氧化铁不足，因此需要加入铁质校正原料。
当粘土中氧化硅或氧化铝含量偏低时，可加入硅质或铝质校正原料。
推荐阅读：科帆解说水泥孰料在回转窑中的形成过程
科帆供应水泥厂生产中所需的水泥成套设备
制造水泥的原料应满足以下工艺要求：
1. 化学成分必须满足配料的要求，以能制得成分合适的熟料，否则会使配料困难，甚至无法配料。
2. 有害杂质的含量应尽量少，以利于工艺操作和水泥的质量。
3. 应具有良好的工艺性能，如易磨性、易烧性、热稳定性、易混合性，湿法生产时料浆的可泵性，半干法生产的成球性等。
．石灰质原料
凡以碳酸钙为主要成分的原料都叫石灰质原料，主要有石灰岩、泥灰岩、白至、贝壳等。
它是水泥生产中用量最大的一种原料，一般生产It 熟料约需 1. 2^-1. 3t 石灰质干原料。
石灰岩是由碳酸钙所组成的化学与生物化学沉积岩，主要矿物是方解石，并含有白云石，硅质（石英或健石）、含铁矿物和粘土质杂质，是一种具有微晶或潜晶结构的致密岩石，中等硬度、性脆，纯的方解石含有56ooCa0 和44ooC0 ：，制造硅酸盐水泥用石灰石中氧化钙含量一般应不低于48 ％，以免配料发生困难。
泥灰岩是碳酸钙和粘土质物质同时沉积所形成的均匀混合的沉积岩。
泥灰岩中氧化钙含量超过45 ％，石灰饱和系数大于0. 95 时，称为高钙泥灰岩，用它作原
料时应加入粘土配合。
若氧化钙含量小于43. 5 ％，石灰饱和系数低于0. 8 时，称为低钙泥灰岩，一般应与石灰石搭配使用。
若氧化钙含量在％，其率值也和熟料相近，则称为天然水泥岩，可直接用于烧成熟料，但自然界很少见。
泥灰岩是一种较好的水泥原料，因为它含有的石灰岩和粘土已呈均匀状态，易于锻烧，有利于提高回转窑的产量，降低燃料消耗，泥灰岩的硬度低于石灰岩，所以它的易磨性较好，有利于提高磨机产量，降低粉磨电耗。
石灰石中的白云石<CaCO; · M9%-O, ) 是熟料中氧化镁的主要来源，为使熟料中的氧化镁含量小于 5. 0 ％，应控制石灰石中的氧化镁含量小于 3. 0 ％。
隧石俗称“火石”。
主要成分是Si0 ：，常以 a 一石英为主要矿物，色棕、褐等，结晶完整粗大，质地坚硬，难以磨细，化学反应能力差，在熟料缎烧时也不易起反应，对熟料的产质量及消耗均有不利影响。
作为水泥原料的石灰石，其健石和石英含量一般控制在 4 ％以下。
石灰石中碱含量应小子％，以免影响锻烧和熟料质量。
表1-4-1 石灰质原料的质量要求
注：①石灰石二级品和泥灰岩在一般情况下均需和石灰石一级品搭配使用，当用煤作然料时，搭配后的CaO 含量要达到48 ％；② Si 2 0 ：.A1 2 0 3 ：、Fe203 的含量应满足熟料的配料要求。
除天然石灰质原料外，电石渣、糖滤泥、碱渣、白泥等工业废渣都可作为石灰质原料使用，但应注意其中杂质的影响。
．粘土质原料
粘土质原料是含碱和碱土的铝硅酸盐，主要化学成分是Si02 , 其次A120, ，还有少量Fe20 3 ，一般生产1t 熟料用一0 。
4t 粘土质原料。
天然粘土原料有黄土、粘土、页岩、泥岩、粉砂岩及河泥等，其中黄土和粘土使用最广。
衡量粘土质量主要有它的化学成分（硅率、铝率），含碱量及其可塑性，热稳定性，正常流动度的需水量等工艺性能。
这些性能随粘土中所含的主导矿物、粘粒多少及其杂质等不同而异。
所谓主导矿物是指粘土同时含有几种粘土矿物时，其中含
量最多的矿物．根据主导矿物的不同，可将粘土分成高岭石类、蒙脱石类及水云母类等，它们的某些工艺性能如表1-4-2 所示
4. 0 表1-4-2 粘土矿物与粘土工艺性能的类系
表1-4-3 粘土质原料的质量要求
注：① SM=2. 0--2. 7 时，一般需要掺加硅质原料，当SM=3 。
时，一般需要与一级品或SM 低的二级品原料搭配使用，或掺用铝质原料。
②采用立波尔窑及立窑生产时，才要求提供塑性指数。
粘土中一般均含有碱，它由云母及长石等风化、伴生、夹杂而带入，含碱量过高时对水泥窑的正常生产和熟料质量及水泥性能均有不利的影响。
如：锻烧操作困难、料发粘、热工制度不易稳定；熟料中,f'-CaO 增加，硅酸三钙含量减少，在悬浮预热器中容易结皮堵塞，使水泥急凝等。
所以一般应控制粘土中碱含量小于％，悬浮预热器窑用生料中碱含量（KZO ＋Na20) 应不大于 1 ．0 ％。
如果粘土中含有过多的石英砂，不但使生料难以磨细，还会给锻烧带来困难，因为a- 石英不易与氧化钙化合。
同时含砂量大则粘土的塑性差，对生料的成球不利，所以应限制其含量，一般要求0. 08mm 方孔筛筛余不超过10 ％0. 2mm 方孔筛筛余不超过 5 ％。
粘土的可塑性对生料成球的质量影响很大，成球质量又直接影响立窑和立波尔窑加热机内的通风和锻烧均匀程度，要求生料球在输送和加料过程中不破裂，锻烧过程中仍有一定强度和热稳定性好，才能保证窑的正常生产，否则会恶化窑内的锻烧。
通常可塑性好的粘土，生料易于成球，料球强度高，入窑后不易炸裂，热稳定性好。
立窑和立波尔窑用的粘土的可塑性指数应不小于12 。
粘土可塑性大小与它的粘粒（小于51im) 含量、所含的主导矿物及杂质有关。
粘粒含量多，分散度高，则可塑性好。
立窑或立波尔窑水泥厂应使用可塑性与热稳定性良好的高岭石、多水高岭石、蒙脱石等为主导矿物的粘土，避免采用可塑性差、热稳定性不良的水云母或伊利石为主导矿物的粘土。
．校正原料
当石灰质原料和粘土质原料配合所得的生料成分不能符合配料方案要求时，必须根据所缺少的组分，掺加相应的校正原料。
氧化铁不够时，应掺加氧化铁含量大于40 ％的铁质校正原料，常用的有低品位铁矿石，炼铁厂尾矿以及硫酸厂工业渣硫酸渣（硫铁矿渣等）。
硫铁矿渣主要成分为Fe203 ，含量大于50 ％，红褐色粉末，由于含水量较大，对贮存、卸料均有不利的影响。
常用的硅质校正原料有砂岩、河砂、粉砂岩等，一般要求硅质校正原料的氧化硅含量为700o-90 ％，大于90 ％时，由于石英含量过高，难以粉磨与缎烧，故很少采用。
当粘土中氧化铝含量偏低时，可掺入煤渣、粉煤灰、煤研石等高铝原料校正，铝质校正原料要求，一般不小于30 ％。
本文由cooleyk编辑，来源于水泥生产成套设备网回转窑网。
