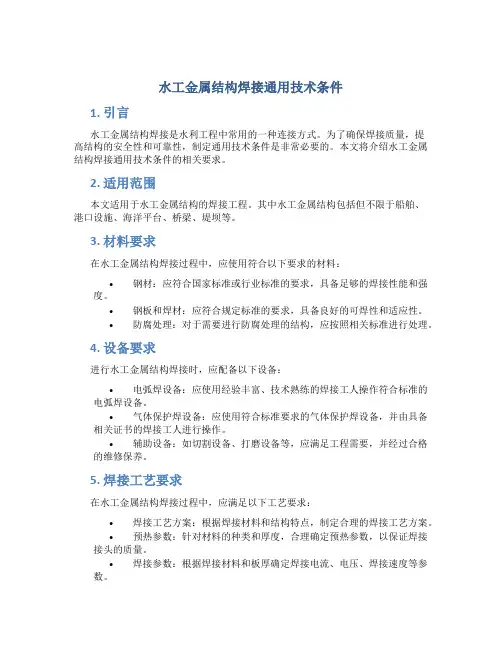

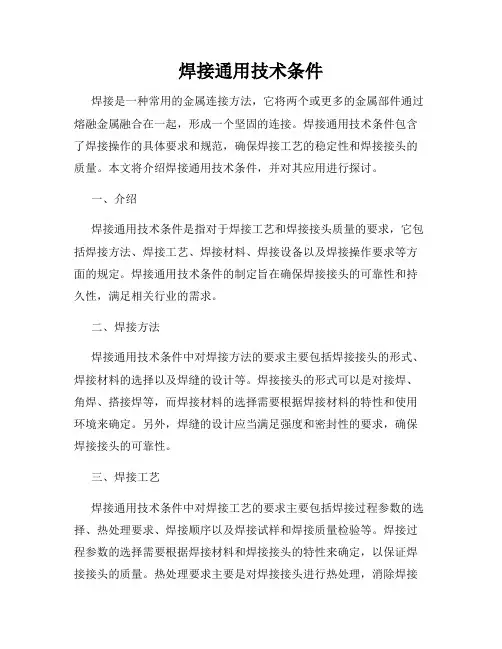

焊接通用技术条件

SDZ018-85

本标准适用于水利电力系统一般机械及钢结构产品的手工电弧焊和埋弧自动焊。凡产品图样或技术文件中无特殊要求时,均应符合本标准的规定。

1 一般技术要求

1.1 焊接工作应配备专职的焊接技术人员、焊接检查和检验人员。

1.2 焊工应经专门的技术训练,从事Ⅰ、Ⅱ类焊缝焊接的工人,需按SDZ009-84《手工电弧焊及埋弧自动焊焊工考试规则》或其他有关焊工考试规则进行考试,并取得第三方公证单位认可的焊工合格证。

1.3 焊接原材料和焊接材料的型号、规格和订货要求应符合图样和技术文件规定,材料的代用应执行代用制度。材料进厂时,应按材料标准的规定检查验收,必要时可进行抽检复验。对无牌号、规格、无质量保证书的原材料和焊接材料,只有经过检验和鉴定,确定其规格、型号、质量状态后,方可使用。

1.3.1 焊接材料的选用,应根据母材的化学成份、机械性能、焊接接头的抗裂性、焊前预热、焊后热处理及使用条件等因素综合考虑。参照表1选用。

表1 焊接材料的选用及预热、焊后热处理规范

注:回火加热速度不大于200℃/小时,保温时间一般为0.04时/毫米,最低不少于两小时,以2.5~

3℃/分钟的速度缓冷至300℃后空冷。

1.3.1.1 同种钢材之间的焊接,焊接材料的选用,一般应符合下列要求:

a.焊接接头的机械性能应与母材相当;

b.工艺性能良好;

c.低碳钢及低合金钢焊接的焊条应符合GB981-76《低碳钢及低合金高强度钢焊条》的要求。

1.3.1.2 异种钢之间的焊接,焊接材料的选用应符合下列要求:

a.两侧均非奥氏体不锈钢时,可根据合金元素含量较低(或强度等级较低)的一侧钢材选用。

b.其中一侧是奥氏体不锈钢时,可选用含镍、铬量比不锈钢更高的焊条(焊丝)。

1.4 焊前准备。

1.4.1 焊接前必须根据材料的可焊性、结构特点、设计要求、设备能力、使用条件及施工环境等因素编制合理的焊接工艺。

1.4.2 首次使用的钢种以及改变焊接材料类型、焊接方法和焊接工艺,必须在施工前进行焊接工艺试验。并按有关标准进行工艺评定。

1.4.

2.1 工艺试验所取得的焊接位置,应包括现场作业中所有的焊接位置。当现场实际焊接作业中,存在明显的妨碍焊接过程的障碍时,应在试验中考虑设置模拟障碍。

1.4.

2.2 工艺试验所使用的母材及焊接材料,应与工程上使用的相同。

1.4.

2.3 工艺试验结果评定内容,除无损探伤、拉伸及冷弯试验外,还应根据材料性质提出有关力学性能试验、金相试验、抗裂试验和化学试验等。

1.4.

2.4 在焊工考试和工程施焊前,必须具有合格的试验评定结果,该结果应由技术负责人验证。

1.4.3 焊接材料的使用。

1.4.3.1 焊条应根据说明规定进行烘干,烘干的焊条应在100~150℃保温,随用随取。烘干的焊条位置于空气中超过四小时,重新烘干,重新烘干次数不超过两次。

1.4.3.2 焊丝表面不得有油污、水、铁锈等,不得有小角度弯曲。

1.4.3.3 焊剂颗粒度应符合说明书要求,焊剂使用前应烘干,烘干温度和保温时间,按说明书要求进行,烘干的焊剂要随用随取。

1.4.4 钢结构焊缝分类参照表2。

表2 钢结构焊缝分类

2 零件加工及装配

2.1 零件加工

坡口型式的选用,应考虑昼减少填充金属,保证焊透,防止产生裂纹及未熔等缺陷,还应考虑加工方便,焊工操作方便以及减少应力与变形等因素。

具体坡口选用型式可按GB985~986-80《焊接接头的基本型式与尺》选用,或参照SDZ008-84《水工建筑物金属结构焊接技术规程》中的表2选用。

Ⅰ、Ⅱ类焊缝坡口的加工应采用机械加工,Ⅲ类焊缝则可采用热加工方法加工坡口。坡口加工完成后应进行检查,对超过规定的表面不平,局部凹凸、裂纹、夹层等缺陷应予清除和修整。

2.1.1 型钢、钢板的零件,切割后的未注公差尺寸的极限偏差应符合表3的规定。

2.1.2 弯曲加工的圆弧形零件,直径小于1米的,用弦长等于或小于0.8直径的弧形样板进行检查,间隙不得大于1毫米,直径大于1米小于3米时,用弦长等于或不小于1米的弧形样板进行检查,间隙不得大于1.5毫米,直径大于3米时,用等于或不小于1.5米弦长的弧形样板进行检查,间隙不得大于2毫米。

2.1.3 边缘刨加工的零件,其未注公差尺寸的极限偏差应符合GB1804-49《公差与配合未注公差尺寸的极限偏差》的Js14或js14的规定。

2.1.4 零件经矫正后的形位公差应符合下列规定。

2.1.4.1 型钢、钢板的平面度、垂直度、不扭曲度应符合表4的规定。

2.1.4.2 钢板零件刨边后,边棱的直线度不得大于边棱长度的0.5/1000,且不大于1.5毫米。

2.1.4.3 型钢及钢板切割后,厚度方向的垂直度偏差:当板厚δ≤10毫米时,不超过1毫米;δ>10~20毫米时,不超过1.5毫米;δ>20毫米时不超过2毫米。切口处边缘不得有裂缝及超过1毫米的缺棱,飞刺应加以清理。

2.1.4.4 钢板零件边棱之间的垂直度与平行度不得大于相应尺寸公差之半。

2.1.4.5 型钢零件切割断面对其表面之垂直度,以及型钢零件切割断面之间的平行度,不得大于型钢零件切割断面之间的尺寸公差之半。

2.1.4.6 气割边棱,不得有裂纹、熔渣及氧化铁皮,其割痕深度不得大于表5的规定,割痕内允许有

少量高温氧化膜存在。

2.1.5 在焊缝及其边缘上不宜开孔,必须要开孔时,应在1.5倍孔径范围内全部进行无损探伤。

2.2 零部件拼装

2.2.1 拼装焊接零件时,其相互位置偏差应符合下列规定:

2.2.1.1 拼装对接接头应符合表6的规定。

2.2.1.2 钢板对接在宽度方向的偏差△≤2mm(见图1)。

2.2.1.3 型钢对接在高度方向的偏差△≤1mm(见图2)。

2.2.2 拼装焊接工字梁及箱形梁应符合表7的规定

2.2.3 拼装型钢组合断面的结构时,应符合表8的规定。

2.2.4 拼装管路时,管路中心线的同轴中应符合下列规定:

a.当管壁厚度小于或等于5毫米时,向轴度小于或等于0.5毫米。

b.当管壁厚度大环于5毫米时,同轴度小于或等于管壁厚度的0.1倍。

c.管路的同轴度最大不得超过2.5毫米。

2.2.5 设备、容相等钢板管相部位节组对时,纵向之间距离应大于三倍板厚,且应小于100毫米,同一管节相邻两条纵向之间应大于500毫米。

2.2.6 不同厚度钢板对象,钢的厚度且大于4毫米时,应相邻,倾斜宽度不小于4倍厚度量。焊接

3.1 焊接条件

3.1.1 焊件应放置稳固,以避免产生变形和附加压力。

3.1.2 不许在焊接部位以外地方引弧、试电流、焊接临时支架和其他非结构件。装配时留下的焊痕,应补焊磨平,对于合金钢则应补作磁粉探伤,着色检查。

3.1.3 露天施工,五级风以上或有穿堂风时应有挡风措施。凡遇雨、雪、大雾等情况,无措施不得焊接。

3.2 手工电弧焊

3.2.1 装配点焊时应使用与产品焊接时相同牌号的焊条,并应遵守相同的工艺条件(如预热等)。焊点应有一定强度,但厚度不应超过正常焊缝的二分之一。一般厚4~6毫米,长30~60毫米。对于冬季施工的低合金钢构件,焊点厚度可适当加大至8毫米,长80~100毫米,间距不小于400毫米,并注意引弧,熄弧均应落在距焊缝端部15~30毫米处。

3.2.2 点焊焊缝应保证与母材两则有良好的溶合,不得有夹渣、理解纹等缺陷,否则正式焊接时必须清除重焊。对于Ⅰ、Ⅱ类焊缝,点焊应由合格焊工承担。

3.2.3 大型薄板结构件应在装配位置进行焊接,并采用偶数焊工由中心向外转对称分段焊接。所有焊工同时施焊,其焊接规范(焊条直径、电流强度、焊接层次、焊接速度)及焊接方位的对称性应基本一致。

3.2.4 超过1000毫米以上的焊缝应采用分段退焊。

3.2.5 多层多道焊时,层间接头应错开30毫米以上。

3.2.6 为降低焊接应力,用跟踪锤击法,锤头半径为5毫米,锤击不应在表层和每道进行,且应避免在300~500℃兰脆区进行。

3.2.7 厚板大刚度结构件焊接,每条焊缝应连续焊接,不宜中断。必要时可采取预热、控制层间温度、缓冷和后热消氢处理等措施。后热消氢处理,目的是防止延迟裂纹,其措施如下:焊后立即加热,加热温度一般为250~300℃,加热范围为沿焊缝两侧200毫米以内,保温时间1~2小时。

3.2.8 低合金钢重要结构件的手工焊接,采用碱性焊条时,应按下列原则施焊:

a.必须短弧操作,弧长一般控制在焊条直径的0.5~0.8倍之间,窄焊道,直流反接。

b.运条角度应垂直于坡口平面,加大在坡口两侧停留的时间,以保证良好的溶合。

c.在引绵时不得拉长电弧烘烤焊缝:熄弧时应填满弧坑,防止弧坑裂纹;引弧和熄弧必须熔化在焊道内。

d.焊条在焊接方向与钢板间夹角在60~80℃之间。焊接过程不得随意挑弧,以免破电弧的保护气腔。

3.2.9 允许不预热焊接的最低环境温度参考表9。

表9 低合金钢允许不预热焊接的最低环境温度

3.2.10 复杂的结构应分成部件拼焊,校正后进行组装。

3.2.11 对于低合金钢、厚板大断面焊缝的焊接,应采用多层多道焊。低氢焊条的摆宽度不超过焊条地径的3~4倍。每层焊接厚度不超过焊条直径的1.5倍。

3.2.12 对于要求焊透的Ⅰ、Ⅱ类角焊缝,按焊透要求编制工艺并按Ⅰ、Ⅱ类焊缝质量标准进行检查。焊角要求圆滑过渡。

3.2.13 Ⅰ、Ⅱ类焊缝在同一位置的返修应按返修工艺进行,返修次数不得超过两次,超过两次处理,应经单位施工负责人批准并作好记录。

3.2.14 板端堆焊长肉高度不得大于板厚的二分之一,且不超过全长的15%。

3.2.15 严禁向焊缝内填加异物。

3.2.16 对于要求焊透的双面对接焊缝,反面施焊前应清根处理,经检查,无缺陷后方可进行。

3.3 埋弧自动焊及半自动焊

3.3.1 平板长缝对接焊和角焊缝应采用埋弧自动焊。焊肉厚度大于8毫米应分层分道焊。

3.3.2 自动焊对接接头的点焊选用相似强度等级焊条,焊点厚度一般超过6毫米,长30~60毫米。两端引弧板应点焊牢固。

3.3.3 自动焊引弧板厚度应与工件相同,接头处应焊透或垫以焊剂垫。无预留边的焊件引弧板的坡口应与工件相同。每块尺寸应不小于50×100毫米。

3.3.4 对接焊缝焊接过程中要严格保证焊条对中,沿焊缝方向应划出检查线,以便焊后检查。

3.3.5 焊剂复盖要均匀一致,一般厚度为30~50毫米。

3.3.6 对接缝引弧,断弧均应在引弧板上,一般距端部50毫米。环形缝引弧接头应与焊缝错开100毫米以上。

3.3.7 有上拱要求的梁,应先焊腹板与下翼板连接的焊缝。

3.3.8 供埋弧自动焊用工业电源,一次电压波动不得大于±5%,工作过程电压波不得大于±5伏。交流埋弧自动焊电弧电压的波动值在±3伏之间,电流的波动在±50安之间,直流埋弧自动焊电弧电压的波动值在±2伏之间,电流波动在±30安之间。超过上述范围时应停止焊接,检查送丝、导电和供电系统。

3.3.9 Ⅰ、Ⅱ类焊缝埋弧自动焊焊缝的缺陷用手工电弧焊修补,应由合格焊工使用相似等级的焊条,选择正确的工艺规范进行焊补。

3.3.10 大直径压力钢管环缝埋弧自动焊,应先焊接内环缝并加焊剂垫,也可用手工焊封底。

4 焊接变形的矫正及焊接结构件的热处理

4.1 焊接变形的矫正,可用人工或在压力机上进行,但不准在300~500℃时进行。

4.2 用气体局部加热矫正时,其加热温度可在700~850℃之间,对普通低合金钢不宜超过900℃,且不准水冷。

4.3 对受力复杂的焊接结构件和要求焊后精加工的构件,焊后应立即消除内应力,可用高温回火,或200~300℃局部低温回火法消除内应力。

4.4 焊接结构件的热处理,按规程或工艺进行,参照表1。

4.5 热处理后的焊接结构件应由质量检查部门重新检查。

5 焊接件成品检验

5.1 焊接件的非机械加工面和机械加工面的未注公差尺寸之极限偏差应符合GB1804-79中的Js15或js15之规定。

5.2 焊接件平面之直线度在1000毫米长度内不得大于1毫米,全长不大于165/1000,且不大于6毫米,直线度应在被测平面之全长上检查。

5.3 焊接件平面的平面度,应符合表10之规定。

5.4 焊接件圆柱表面的圆柱度,应在有直径公差范围之内。

5.5 焊接件表面之间的同轴度、垂直度、平行度与对称度不得大于相应尺寸公差之半(见表11)。

6 焊缝检验

6.1 焊缝应符合图样、工艺文件和本标准的规定,分别进行下列项目的检验;

a.用肉眼或借助5倍放大镜进行外观检查,焊缝质量应符合表12的规定。

b.Ⅰ、Ⅱ类焊缝的两端,距焊缝中心50毫米处应有焊工钢号印记。

6.2 工作压力小于3公斤的容器用煤油渗漏法检验焊缝的致密性。先将白烟粉涂于正面,背面刷煤油,渗透5-30分钟观察,白粉上无油渍为合格(试验温度不应低于5℃)。

6.3 对接焊缝X光透视检验依据DJ60-79或GB3322-82;超声波检验依据JB1152-81,JB3144-82。检验应着重在焊缝接头处、交叉部位,经过处理的焊缝及易出缺陷的部位。检验部位必须做好标记。检验时发现有不能允许的缺陷时,应在延伸方向可疑部位作补充检查。如补充检查仍不合格,则对该焊工在该条焊缝上所焊的全部焊缝进行检查。

6.4 水压试验按下列规定进行:

a.水压试验在无损探伤和热处理后进行;

b.试验压力不得小于工作压力的1.5倍;

c.焊接件达到试验压力时,需保持5分钟以上,焊缝处不得有汇漏和潮湿;

d.试压过程中,不准修被焊缝,水压处于试验压力时,不准敲击焊缝。压力降到工作压力后,方可用铁锤轻敲焊缝附近进行检查。

6.5 焊接接头的力学性能试验和金相试验按下列规定进行;

a.试验取样应在焊接材质、工艺参数与实际工程相同的试板上截取;

b.焊接接头的物理性能试验按表13中有关规程进行。

表12 焊缝质量外观检查标准mm

表13 焊接接头物理试验标准

表14 单面焊未焊透及内凹评定标准

附加说明

本标准由水利电力部郑州机械设计研究所起草。本标准由水利电力部机械制造局解释。

各种焊接方法的比较

各种焊接方法的比较 2012-02-21 21:50 从原理、特点,冶金反应,熔滴过渡,电弧控制,焊接材料,从原理、特点,冶金反应,熔滴过渡,电弧控制,焊接材料,适用范围等方面比较各种焊接方法。 一、埋弧焊Submerged Metal Arc Welding (SMAW) 埋弧焊是以颗粒状焊剂为保护介质,电弧掩藏在焊剂层下的一种熔化极电焊接方法。埋弧焊的施焊过程由三个环节组成:1 在焊件待焊接缝处均匀堆敷足够的颗粒状焊剂;2 导电嘴和焊件分别接通焊接电源两级以产生焊接电弧;3 自动送进焊丝并移动电弧实施焊接。 埋弧焊的主要特点如下:1、电弧性能独特(1)焊缝质量高熔渣隔绝空气保护效果好,电弧区主要成分为CO2,焊缝金属中含氮量、含氧量大大降低,焊接参数自动调节,电弧行走机械化,熔池存在时间长,冶金反应充分,抗风能力强,所以焊缝成分稳定,力学性能好;(2)劳动条件好熔渣隔离弧光有利于焊接操作;机械化行走,劳动强度较低。2、弧柱电场强度较高比之熔化极气体保护焊有如下特点:(1)设备调节性能好,由于电场强度较高,自动调节系统的灵敏度较高,使焊接过程的稳定性提高;(2)焊接电流下限较高。3、生产效率高由于焊丝导电长度缩短,电流和电流密度显著提高,使电弧的熔透能力和焊丝的熔敷速率大大提高;又由于焊剂和熔渣的隔热作用,总的热效率大大增加,使焊接速度大大提高。 冶金反应:焊剂参与冶金反应,Si 、Mn被还原,C 部分烧毁,限制杂质S、P 去H,防止产生氢气孔。 熔滴过渡:渣壁过渡 电源:直流电源用于小电流情况,等速送丝,自身电弧调节;大电流一般用交流电源,变速送丝(SAW 焊丝一般较粗),弧压反馈电弧调节焊接材料:焊丝和焊剂。焊丝和焊剂的选配必须保证获得高质量的焊接接头,同时又要尽可能减低成本,还要注意适用的电流种类和极性。 适用范围:由于埋弧焊熔深大、生产率高、机械操作的程度高,因而适于焊接中厚板结构的长焊缝。在造船、锅炉与压力容器、桥梁、超重机械、核电站结构、海洋结构、武器等制造部门有着广泛的应用,是当今焊接生产中最普遍使用的焊接方法之一。埋弧焊除了用于金属结构中构件的连接外,还可在基体金属表面堆焊耐磨或耐腐蚀的合金层。随着焊接冶金技术与焊接材料生产技术的发展,埋弧焊能焊的材料已从碳素结构钢发展到低合金结构钢、不锈钢、耐热钢等以及某些有色金属,如镍基合金、钛合金、铜合金等。

常用焊接设备说明

钨极氩弧焊 钨极氩弧焊是气体保护焊中的一种方法,也叫TIG焊,这种方法以燃烧于非熔化极与工件之间的电弧作为热源来进行焊接。钨极氩弧焊可焊易氧化的有色金属及其合金、不锈钢、高温合金、钛及钛合金等。钨极氩弧焊能够焊接各种接头形式的焊缝,焊缝优良、美观、平滑、均匀,特别适用于薄板焊接;焊接时几乎不发生飞溅或烟尘;容易观察和操作;被焊工件可开坡口或不开坡口;焊接时可填充焊丝或不填充焊丝。采用钨极氩弧焊,电弧稳定、热量集中、合金元素烧损小、焊缝的质量高,可靠性高,可以焊接重要构件,可用于核电站及航空、航天工业,是一种高效、优质、经济节能的工艺方法。但钨极氩弧焊焊缝容易受风或外界气流的影响,生产效率低,生产成本较高。根据电流种类,钨极氩弧焊又分为直流钨极氩弧焊、直流脉冲钨极氩弧焊和交流钨极氩弧焊,它们各有不同的工艺特点,应用于不同的场合。 钨极氩弧焊机钨极氩弧焊实际操作

用手工操纵焊条进行焊接的电弧焊方法称为手弧焊,它是利用焊条和焊件之间产生的电弧将焊条和焊件局部加热到熔化状态,焊条端部熔化后的熔滴和熔化的线母材融合一起形成熔池,随着电弧向前移动,熔池液态金属逐步冷却结晶,形成焊缝。 手弧焊的优点是使用的设备简单,方法简便灵活,适应性强,对大部分金属材料的焊接均适用。缺点是生产率较低,特别是在焊接厚板多层焊时,焊接质量不够稳定;可焊最小厚度为 1.0mm,一般易掌握的最小焊接厚度为 1.5mm;对焊工的操作技术要求高,焊接质量在一定程度上决定于焊工的操作技术;对于活泼金属(Ti、Nb、Zr等)和难熔金属(如Mo)由于其保护效果较差,焊接质量达不到要求,不能采用手弧焊。另外对于低熔点金属(如Pb、Sn、Zn)及其合金由于电弧温度太高,也不可能用手弧焊。 手弧焊的主要设备是电焊机,电弧焊时所用的电焊机实际上就是一种弧焊电源,按产生电流种类不同,这种电源可分为弧焊变压器(交流)和直流弧焊发电机及弧焊整流器(直流)。手弧焊适用于碳钢、低合金钢、不锈钢、铜及铜合金等金属材料的焊接。 直流电焊机交流电焊机手弧焊实际操作

几种焊接的优缺点

钨极氩弧焊得优缺点 1钨极氩弧焊得优点: ①氩气能有效得隔绝空气,本身又不溶于金属,不与金属反应,施焊过程中 电弧还能自动清除熔池表面氧化膜得作用,因此,可成功得焊接易氧化、 氮化、化学活泼性得有色金属,不锈钢与各种合金。 ②钨极电弧稳定,几十在很小得焊接电流(小于10A)下仍可稳定得燃烧,特 别适合用于薄板,超薄材料得焊接。 ③热源与填充焊丝可分别控制,因而热输入容易调节,可进行各种位置得焊 接,也就是实现单面焊双面成型得理想方法。 ④由于填充焊丝熔滴不通过电弧,所以不会产生飞溅,焊缝成型美观。 2钨极氩弧焊得缺点 ①焊缝熔深浅,熔敷速度小,生产率较低。 ②钨极承载电流较差,过大得电流会引起钨极融化与蒸发,其微粒有可能进 入熔池,造成污染(夹钨)。 ③惰性气体(氩气、氮气)较贵,与其她电弧焊方法(如手弧焊、埋弧焊、二氧 化碳气体保护焊等)相比,生产成本较高。 注:脉冲钨极氩弧焊适宜于焊接薄板,特别就是全位置对接焊。钨极氩弧焊一般只适用于焊接厚度小于6mm得焊件。 二:熔化极氩弧焊得特点: ①与TIG焊一样,几乎可焊接所有得金属,尤其适合于焊接铝及铝合金、铜 及铜合金以及不锈钢等材料。 ②由于焊丝作电极,可采用高密度电流,因而母材熔深大,填充金属熔敷速 度快,用于焊接厚铝板,铜等金属时生产率比TIG焊高,焊接变形比TIG 小。 ③熔化极氩弧焊可直流反接,焊接铝及其合金有着很好得阴极雾化作用。 ④熔化极氩弧焊焊接铝及其合金时,亚射流电弧得固有调节作用比较显 著。 三:MIG焊得特点:(MIG焊通常采用惰性气体(氩、氦或其混合气体))作焊接 区得保护气体。 MIG焊得优点: ①惰性气体几乎不与任何金属产生化学作用,也不溶于金属中,所以几乎 可以焊接所有金属。 ②焊丝外表没有涂料层,焊接电流可提高,因而母材熔深较大,焊丝熔化速 度快,熔敷率高,与TIG(Tungsten Inert Gas Arc Welding )焊相比,其生产 效率高。 ③熔滴过渡主要采用射流过渡。短路过渡仅限于薄板焊接时采用,而滴状 过渡在生产中很少采用。焊接铝、镁及其合金时,通常就是采用亚射流 过渡,因阴极雾化区大,熔池保护效果好,且焊缝成形好、缺陷少。 ④若采用短路过渡或脉冲焊接方法,可以进行全位置焊接,但其焊接效率 不及平焊与横焊。 ⑤一般都采用直流反接,这样电弧稳定、熔滴过渡均匀与飞溅少,焊缝成形

焊接件通用技术条件

1.主题内容与适用范围 本标准规定了本公司产品焊接件的技术要求,试验方法和检验规则。 本标准适用于本公司生产的造纸机械、矿山机械、环保设备及其它产品焊接件的制造和检验。若本标准规定与图纸要求相矛盾时,应以图纸要求为准。 本标准适用于碳素结构钢、低合金结构钢和不锈钢材料,采用手工电弧焊、CO2气体保护焊及氩弧焊方法制造的焊接件。 2.技术要求 材料 用于制造焊接结构件的原材料(板材、型材等)的牌号、规格、尺寸应符合图样或技术文件的要求,若不符时,应按公司内材料代用制度办理材料代用。 用于焊接件的材料(钢板、型钢、铸钢、焊条、焊丝等)购进时,应有质量证明书,并按材料标准规定检验合格后,方准入库使用。 对无牌号、无质证书的原材料和焊材,必须进行检验和鉴定。其成份和性能符合要求时方准使用。 钢板的初步矫正 各种钢材在划线前,不能有较大的变形,其形状公差不得超出下列规定: a.钢板的平面度不应超过表1规定 b.型材的直线度和垂直度公差不超过表2的规定

c.歪扭不超过表2的规定,当超过规定,本公司无法矫正时,经检验部门同意,可用于 次要结构。 钢材的矫正。可用机械矫正和火焰矫正,或在平台上锤击。矫正后的钢材,不得有明显的伤痕,其伤痕深度,钢板一般≤0.5mm,型钢≤1mm。 不锈钢材料不准用铁锤直接锤击(可垫一铜块锤击或用木锤锤击) 号料划线前的准备 划线或样板的制作,需考虑结构在焊接时所产生的收缩量,收缩量的大小,按工艺要求规定。如工艺文件没有规定时,一般箱型或工字型结构或类似箱型划工字型结构,纵向焊缝收缩量⊿L按下式计算 ⊿L=1/1000L=0.5n (L:焊件纵向焊缝总长mm;n:筋、隔板数量) 横向焊缝的收缩量⊿B按下式计算 ⊿B=1/1000B (B:焊件横向焊缝总长mm) 焊接结构件的装配间隙,在制作样板时应予以考虑。其间隙在图纸和工艺文件没有要求时,一般为1-2mm。 样板的外围尺寸偏差,应在-0.5~-1.0范围内。 样板需经检验员验收合格后方可使用。 号料 对单件小批生产的产品,可直接在钢材上按图进行划线,但必须根据工艺规定留出焊接收缩量。工艺无规定时,按2.3.1条规定生产。 划线时,应留出机械加工余量,余量多少由工艺文件规定。 下料 钢材可采用机械剪切、气割。等离子切割。零件切割后的尺寸偏差应符合下列规定:机械切割的板材(剪板)零件尺寸的极限偏差按表3规定:等离子切割的板材,型材零件尺寸的极限偏差按表4规定

常用不锈钢焊接方法对不锈钢最常用的焊接方法是手工焊

常用不锈钢焊接方法对不锈钢最常用的焊接方法是手工焊(MMA),其次是金属极气体保护焊(MIG/MAG)和钨极惰性气体保护焊(TIG).虽然这些焊接方法对不锈钢工业的大多数人而言是熟悉的,但是我们认为这个领域值得深入探讨. 1、手工焊(MMA):手工焊是一种非常普遍的、易于使用的焊接方法.电弧的长度靠人的手进行调节,它决定于电焊条和工件之间缝隙的大小.同时,当作为电弧载体时,电焊条也是焊缝填充材料. 这种焊接方法很简单,可以用来焊接几乎所有材料.对于室外使用,它有很好的适应性,即使在水下使用也没问题.大多数电焊机可以TIG焊接.在电极焊中,电弧长度决定于人的手:当你改变电极与工件的缝隙时,你也改变了电弧的长度.在大多数情况下,焊接采用直流电,电极既作为电弧载体,同时也作为焊缝填充材料.电极由合金或非合金金属芯丝和焊条药皮组成.这层药皮保护焊缝不受空气的侵害,同时稳定电弧.它还引起渣层的形成,保护焊缝使它成型.电焊条即可是钛型焊条,也可是缄性的,这决定于药皮的厚度和成分.钛型焊条易于焊接,焊缝扁平美观.此外,焊渣易于去除.如果焊条贮存时间长,必须重新烘烤.因为来自空气的潮气会很快在焊条中积聚. 2、MIG/MAG焊接:这是一种自动气体保护电弧焊接方法.在这种方法中,电弧在保护气体屏蔽下在电流载体金属丝和工件之间烧接.机器送入的金属丝作为焊条,在自身电弧下融化.由于MIG/MAG焊接法的通用性和特殊性的优点,至今她仍然是世界上最为广泛的焊接方法.它使用于钢、非合金钢、低合金钢和高合金为基的材料.这使得它成为理想的生产和修复的焊接方法.当焊接钢时,MAG可以满足只有0.6mm厚的薄规格钢板的要求.这里使用的保护气体是活性气体,如二氧化碳或混合气体.唯一的限制是当进行室外焊接时,必须保护工件不受潮,以保持气体的效果. 3、TIG焊接:电弧在难熔的钨电焊丝和工件之间产生.这里使用的保护气体是纯氩气,送入的焊丝不带电.焊丝既可以手送,也可以机械送.也有一些特定用途不需要送入焊丝.被焊接的材料决定了是采用直流电还是交流电.采用直流电时,钨电焊丝设定为负极.因为它有很深的焊透能力,对于不同种类的钢是很合适的,但对焊缝熔池没有任何“清洁作用”. TIG焊接法的主要优点是可以焊接大材料范围广.包括厚度在0.6mm及其以上的工件,材质包括合金钢、铝、镁、铜及其合金、灰口铸铁、普通干、各种青铜、镍、银、钛和铅.主要的应用领域是焊接薄的和中等厚度的工件,在较厚的

焊接件通用技术规范

艾尼科环保技术(安徽)有限公司技术标准 标准号QB 除尘器 焊接件通用技术规范 (试用版) 2007- - 发布2007- - 实施艾尼科环保技术(安徽)有限公司

本标准规定了电除尘器焊接件引用标准有国家标准、部颁标准、美国标准和从原材料进厂验收及各种加工方法的技术要求,直至产品出厂的各种规定。进一步规定了《钢结构的拼接规定》、《底梁、立柱、大梁的技术要求》、《板类零件和钢管的技术要求》、《试验方法》、《检测规则》、《标志、包装运输和贮存》的具体要求。 因时间仓促、水平有限,在实施过程中,各有关部门发现问题及时同技术部取得联系,有利于修订校准,使标准更加完善,符合本公司的生产发展和需求。 本标准由技术部崔玉婵提出。 本标准由技术部崔玉婵、张长斌起草。 本标准由批准实施。 本标准的解释权在技术部。

焊接件通用技术条件 1.范围 本标准规定了电除尘器产品中焊接件的技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。 本标准适用于手工电弧焊、埋弧焊、气体保护焊的焊接件。 本标准适用于本公司制造的钢结构件,如电除尘器和布袋除尘器的支撑钢结构的梁、柱、撑;进口喇叭、出口喇叭、灰斗、披屋顶、侧墙、框架等。 2. 引用标准 GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸 GB986 埋弧焊焊缝坡口的基本形式与尺寸 GB1804 公差与配合 GB2550 焊接接头冲击试验的方法 GB2551 焊接接头拉伸试验的方法 GB2652 焊缝及熔敷金属拉伸试验的方法 GB2653 焊接接头弯曲及压扁试验方法 GB2654 焊接接头及堆焊金属硬度试验方法 GB9448 焊接与切割安全 GB50205-2001 钢结构工程施工质量验收规范 JB5908-97 电除尘器主要件抽样检验及包装运输贮存规范 JB5910-97 电除尘器技术条件 JB/T5906-1997 电除尘器阳极板 JB/T5913-1997 电除尘器阴极线 JB/T5911-1997 电除尘器焊接件技术要求 AWS D1.1-2000 钢结构焊接规范 3. 技术要求 3.1焊接件的制造应符合经规定程序批准的产品图样、技术文件和本标准的规定。 3.2焊接件材料和焊接材料 3.2.1用于焊接件材料的钢号、规格、尺寸应符合产品图样的要求。 3.2.2用于焊接件的材料(钢板型钢等)和焊接材料(焊条、焊丝、焊剂等),进厂时

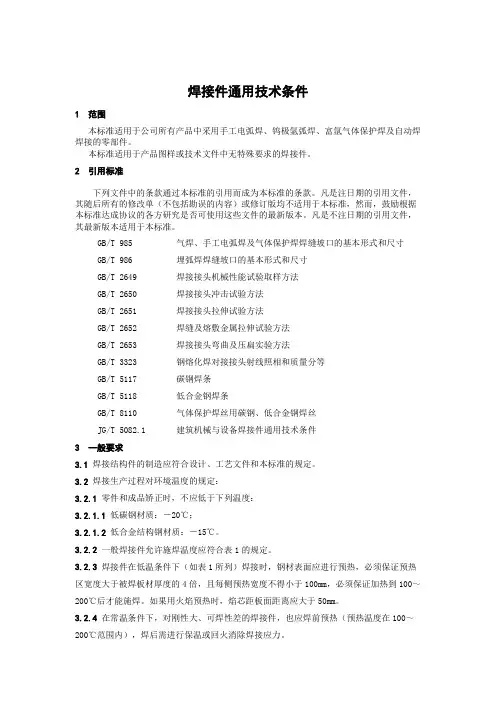

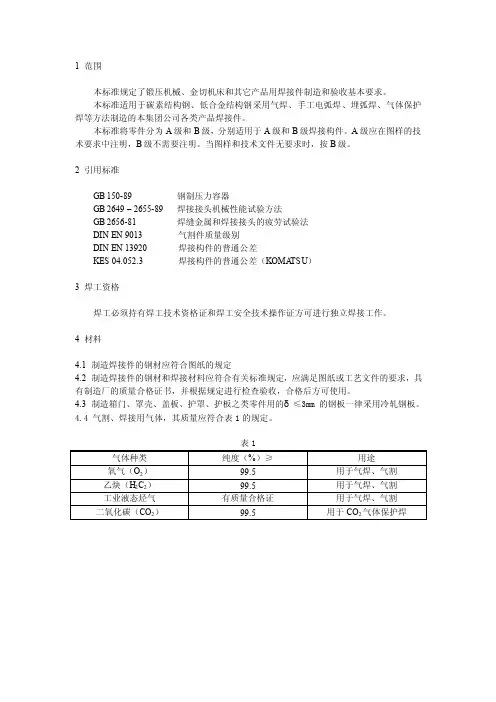

焊接件通用技术条件(2019)
