常见传感器原理介绍
常见传感器及工作原理
常见传感器及工作原理传感器是现代科技中不可或缺的一部分，它们负责将物理量转换成电信号或其他可以被处理的形式，从而实现对环境变化的感知和监测。
以下是一些常见传感器及其工作原理的介绍。
1. 温度传感器温度传感器是用来测量环境温度的设备。
它们可以基于不同的工作原理来实现。
其中一种常见的工作原理是热敏电阻。
热敏电阻的电阻值随温度的变化而变化，通过测量电阻值的变化来确定温度。
还有一种常见的工作原理是热电偶。
热电偶利用两种不同金属的热电效应产生电势差，通过测量电势差来确定温度。
2. 湿度传感器湿度传感器用于测量环境的湿度水分含量。
一种常见的湿度传感器是电容式湿度传感器。
它利用物质在不同湿度下的电容变化来测量湿度。
当空气中的湿度增加时，电容值也会增加。
另一种常见的湿度传感器是电阻式湿度传感器。
它利用湿度对电阻值的影响来测量湿度。
3. 光照传感器光照传感器用于测量环境中的光照强度。
一种常见的光照传感器是光敏电阻。
光敏电阻的电阻值随光照强度的变化而变化，通过测量电阻值的变化来确定光照强度。
另一种常见的光照传感器是光电二极管。
光电二极管利用光的能量来产生电流，通过测量电流的变化来确定光照强度。
4. 气体传感器气体传感器用于检测环境中的气体浓度。
一种常见的气体传感器是电化学传感器。
电化学传感器利用气体与电极之间的化学反应来测量气体浓度。
不同的气体会引起不同的化学反应，从而产生不同的电流信号。
另一种常见的气体传感器是光学传感器。
光学传感器利用气体对特定波长的光的吸收程度来测量气体浓度。
5. 压力传感器压力传感器用于测量环境中的压力变化。
一种常见的压力传感器是压阻式传感器。
压阻式传感器利用压力对电阻值的影响来测量压力变化。
当受到压力时，电阻值会发生变化。
另一种常见的压力传感器是压电传感器。
压电传感器利用压力对压电材料的形变产生电荷来测量压力变化。
以上是一些常见传感器及其工作原理的简介。
传感器的应用范围非常广泛，从工业生产到家庭生活都离不开它们。

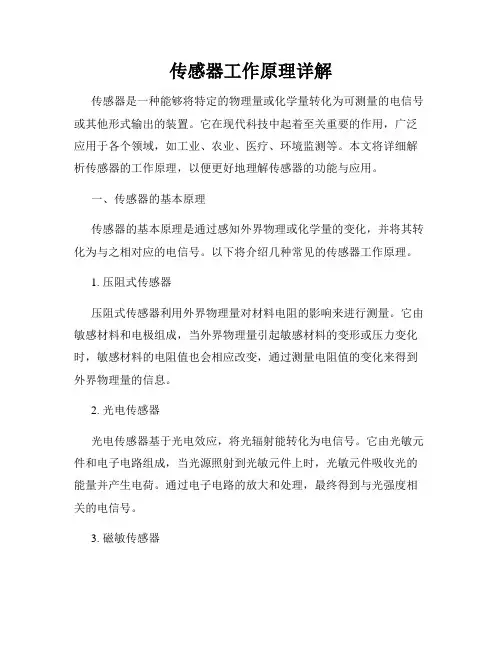

传感器工作原理详解
传感器工作原理详解传感器是一种能够将特定的物理量或化学量转化为可测量的电信号或其他形式输出的装置。
它在现代科技中起着至关重要的作用，广泛应用于各个领域，如工业、农业、医疗、环境监测等。
本文将详细解析传感器的工作原理，以便更好地理解传感器的功能与应用。
一、传感器的基本原理传感器的基本原理是通过感知外界物理或化学量的变化，并将其转化为与之相对应的电信号。
以下将介绍几种常见的传感器工作原理。
1. 压阻式传感器压阻式传感器利用外界物理量对材料电阻的影响来进行测量。
它由敏感材料和电极组成，当外界物理量引起敏感材料的变形或压力变化时，敏感材料的电阻值也会相应改变，通过测量电阻值的变化来得到外界物理量的信息。
2. 光电传感器光电传感器基于光电效应，将光辐射能转化为电信号。
它由光敏元件和电子电路组成，当光源照射到光敏元件上时，光敏元件吸收光的能量并产生电荷。
通过电子电路的放大和处理，最终得到与光强度相关的电信号。
3. 磁敏传感器磁敏传感器利用磁场对材料磁性的影响来进行测量。
它包括感应式磁敏传感器和霍尔效应磁敏传感器等。
感应式磁敏传感器利用线圈中感应出的电动势来检测磁场变化；霍尔效应磁敏传感器则利用霍尔元件的磁场感应效应，通过测量输出电压或电流来获得磁场信息。
二、传感器应用案例传感器广泛应用于各个领域，下面将介绍几个常见的传感器应用案例。
1. 温度传感器温度传感器是以测量物体温度为目的的传感器，常见的应用有室内温度监测、电子设备温度控制等。
它一般采用热敏电阻、热电偶或半导体材料作为敏感元件，通过测量敏感元件的电阻、电势或电流来获得温度信息。
2. 湿度传感器湿度传感器用于测量空气中的湿度，常见应用有气象观测、农业温室环境调节等。
它一般使用湿度敏感材料或电容式湿度传感器作为敏感元件，通过测量敏感元件的电容或电阻值来获取湿度信息。
3. 加速度传感器加速度传感器用于测量物体在空间中的加速度，广泛应用于汽车安全、运动监测等领域。
各类传感器的工作原理
各类传感器的工作原理传感器是一种能够检测和感知周围环境，并将其转化为可用信号的装置。
传感器在各个领域中起着极为重要的作用，从智能手机中的加速度传感器到汽车中的车速传感器，从医疗设备中的心率传感器到环境监测中的温度传感器，都体现了传感器在现代生活中的广泛应用。
下面将介绍几种常见的传感器及其工作原理。
1.光电传感器：光电传感器是基于光电效应的原理工作的。
光电效应是指当光照射到物体表面时，光中的能量被物体吸收，电子被激发而从原子中跃迁，产生电流。
光电传感器利用光电效应将光信号转化为电信号，可以用于测量光的强度、距离或光的频率等。
2.压力传感器：压力传感器是利用压力作用在压敏电阻或压电材料上变化的阻值或电荷来测量压力的。
当外力施加在压阻上时，导电粒子（电子或离子）运动受到阻碍，阻值发生变化，通过测量电阻的变化来确定压力的大小。
3.温度传感器：温度传感器利用材料在温度变化时导电性或热传导性的变化原理来测量温度。
常用的温度传感器有热敏电阻、热电偶和温度敏感电容等。
热敏电阻是利用材料的电阻随温度的变化而变化；热电偶则是利用两种不同材料的接触产生热电势差，通过测量热电势差来计算温度；温度敏感电容则是通过测量电容的变化来确定温度。
4.加速度传感器：加速度传感器是利用物体在加速或减速时所产生的惯性力来测量加速度的。
常用的加速度传感器有电容式加速度传感器和压电式加速度传感器。
电容式加速度传感器通过测量电容的变化来确定加速度；压电式加速度传感器则是利用压电效应和加速度之间的关系来测量加速度。
5.湿度传感器：湿度传感器是利用材料的吸湿性或湿度对电阻、电容或电抗等性能的影响来测量湿度的。
常用的湿度传感器有湿度敏感电阻、湿度敏感电容和湿度敏感电感等。
湿度敏感电阻通过测量电阻的变化来计算湿度；湿度敏感电容则是通过测量电容的变化来确定湿度。
总之，传感器的工作原理各异，但都是基于其中一种物理效应或电学特性的变化来实现对周围环境的感知和检测。
传感器基本原理和分类
传感器基本原理和分类传感器是一种能够将外界物理量转化为电信号的器件，广泛应用于各个领域。
本文将从传感器的基本原理和分类两个方面来介绍传感器的相关知识。
一、传感器基本原理传感器的基本原理是根据特定物理效应的作用，将感知到的信息转化为电信号输出。
常见的传感器基本原理包括：电阻效应、电磁效应、热效应、光电效应等。
1. 电阻效应传感器电阻效应传感器是利用材料电阻值随物理量变化而发生变化的原理进行测量的传感器。
例如，热敏电阻传感器是根据温度对电阻值的影响来测量温度变化的。
2. 电磁效应传感器电磁效应传感器是利用电场或磁场的变化来感知物理量的传感器。
例如，霍尔效应传感器是通过感应磁场来测量磁场强度的。
3. 热效应传感器热效应传感器是利用物理量变化引起的温度变化来测量物理量的传感器。
例如，热电偶是通过测量不同温度下产生的电动势来测量温度变化的。
4. 光电效应传感器光电效应传感器是利用光的吸收、散射、反射、透射等效应进行测量的传感器。
例如，光电二极管是通过光的吸收产生电流来测量光强度的。
二、传感器分类传感器根据测量的物理量和应用领域的不同，可以分为多种分类。
下面介绍几种常见的传感器分类。
1. 按测量的物理量分类根据测量的物理量不同，传感器可以分为温度传感器、压力传感器、湿度传感器、流量传感器等。
温度传感器用于测量温度变化，压力传感器用于测量压力变化，湿度传感器用于测量湿度变化，流量传感器用于测量液体或气体的流量等。
2. 按工作原理分类根据传感器的工作原理不同，可以分为电阻传感器、电容传感器、电磁传感器、光学传感器等。
电阻传感器根据电阻值的变化进行测量，电容传感器根据电容值的变化进行测量，电磁传感器根据电磁场的变化进行测量，光学传感器根据光的吸收、反射等效应进行测量。
3. 按应用领域分类根据不同的应用领域，传感器可以分为工业传感器、生物传感器、环境传感器、汽车传感器等。
工业传感器广泛应用于工业自动化控制领域，生物传感器用于医疗、生物工程等领域，环境传感器用于环境监测、气象预测等领域，汽车传感器用于汽车电子系统等。
常用式传感器的原理和应用
常用式传感器的原理和应用1.温度传感器：原理：温度传感器是通过测量物体的热量来确定其温度的。
常见的温度传感器有热敏电阻、热电偶和红外传感器等。
应用：温度传感器广泛应用于气候控制、温度监控、医疗设备、食品加工和汽车等领域。
2.湿度传感器：原理：湿度传感器是通过测量空气中水分含量来确定湿度的。
常见的湿度传感器有电容式湿度传感器和电阻式湿度传感器等。
应用：湿度传感器广泛应用于气象、农业、环境监测、工业生产和电子设备等领域。
3.压力传感器：原理：压力传感器是通过测量物体受力大小来确定压力的。
常见的压力传感器有压阻式传感器、压电传感器和电容式传感器等。
应用：压力传感器广泛应用于工业自动化控制、汽车工业、航空航天、医疗设备和气候监测等领域。
4.光电传感器：原理：光电传感器是通过光电效应将光信号转化为电信号的传感器。
常见的光电传感器有光敏电阻、光电二极管和光电三极管等。
应用：光电传感器广泛应用于自动门、光电开关、光电编码器和光电计数器等领域。
5.位移传感器：原理：位移传感器是通过测量物体位置的变化来确定位移的。
常见的位移传感器有光电编码器、电感式传感器和激光测距传感器等。
应用：位移传感器广泛应用于机械工业、机器人、航空航天、自动化生产和测量仪器等领域。
6.加速度传感器：原理：加速度传感器是通过测量物体所受加速度的依据，从而确定物体的运动状态。
常见的加速度传感器有微机电系统（MEMS）加速度传感器和压电传感器等。
应用：加速度传感器广泛应用于汽车工业、智能手机、电子游戏、航空航天和体育健身等领域。
7.气体传感器：原理：气体传感器是通过测量空气中特定气体浓度来确定气体的种类和浓度。
常见的气体传感器有电化学传感器、红外传感器和半导体传感器等。
应用：气体传感器广泛应用于环境监测、工业生产、气体检测和安全防护等领域。
8.声音传感器：原理：声音传感器是通过测量声压水平来确定声音的强度和频率。
常见的声音传感器有电容式麦克风传感器和压电传感器等。

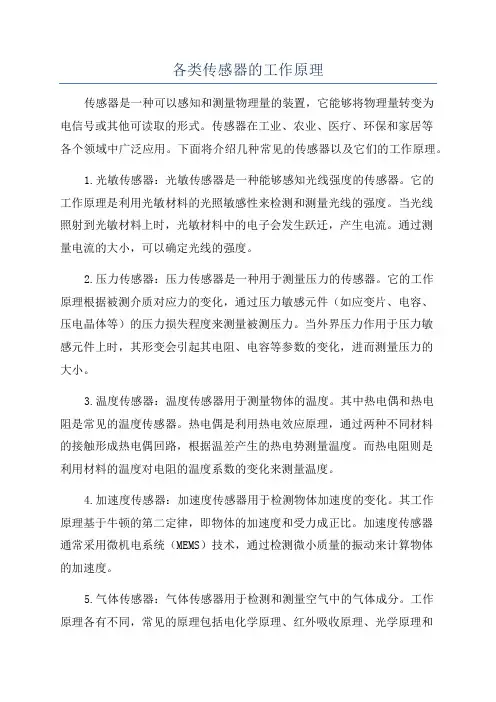

各类传感器的工作原理
各类传感器的工作原理传感器是一种可以感知和测量物理量的装置，它能够将物理量转变为电信号或其他可读取的形式。
传感器在工业、农业、医疗、环保和家居等各个领域中广泛应用。
下面将介绍几种常见的传感器以及它们的工作原理。
1.光敏传感器：光敏传感器是一种能够感知光线强度的传感器。
它的工作原理是利用光敏材料的光照敏感性来检测和测量光线的强度。
当光线照射到光敏材料上时，光敏材料中的电子会发生跃迁，产生电流。
通过测量电流的大小，可以确定光线的强度。
2.压力传感器：压力传感器是一种用于测量压力的传感器。
它的工作原理根据被测介质对应力的变化，通过压力敏感元件（如应变片、电容、压电晶体等）的压力损失程度来测量被测压力。
当外界压力作用于压力敏感元件上时，其形变会引起其电阻、电容等参数的变化，进而测量压力的大小。
3.温度传感器：温度传感器用于测量物体的温度。
其中热电偶和热电阻是常见的温度传感器。
热电偶是利用热电效应原理，通过两种不同材料的接触形成热电偶回路，根据温差产生的热电势测量温度。
而热电阻则是利用材料的温度对电阻的温度系数的变化来测量温度。
4.加速度传感器：加速度传感器用于检测物体加速度的变化。
其工作原理基于牛顿的第二定律，即物体的加速度和受力成正比。
加速度传感器通常采用微机电系统（MEMS）技术，通过检测微小质量的振动来计算物体的加速度。
5.气体传感器：气体传感器用于检测和测量空气中的气体成分。
工作原理各有不同，常见的原理包括电化学原理、红外吸收原理、光学原理和半导体原理等。
例如，电化学气体传感器通过与目标气体发生化学反应，使电极间的电流发生变化来检测气体浓度。
6.湿度传感器：湿度传感器用于测量空气中的湿度。
常见的湿度传感器是基于电容式测量原理。
当湿度变化时，空气中的水分会使电容器的电介质发生变化，从而改变电容值。
通过测量电容的大小，可以计算出相对湿度的值。
需要注意的是，以上只是介绍了一些常见的传感器以及它们的工作原理，实际应用中还有更多类型的传感器，每个传感器都有其独特的工作原理。
传感器工作原理分为
传感器工作原理分为传感器的工作原理根据不同类型的传感器而有所不同。
下面列举了几种常见的传感器并说明其工作原理。
1. 压力传感器：压力传感器通过测量物体对其表面施加的力来确定压力大小。
常用的压力传感器有压电传感器和压阻传感器。
压电传感器利用压电效应，当外加力导致压电材料变形时，会产生电荷或电平变化。
压阻传感器则是将外加的压力作用于其内部的弹性体，通过测量产生的电阻变化来反映压力大小。
2. 温度传感器：温度传感器通过测量物体的热量来确定温度。
最常见的温度传感器是热电偶和热敏电阻。
热电偶利用两种不同金属之间的热电效应产生电压差，从而测量温度。
热敏电阻则是根据电阻与温度之间的关系，通过测量电阻的变化来确定温度。
3. 光传感器：光传感器通过测量电磁辐射来确定光照强度或光的频率。
常见的光传感器有光电二极管和光敏电阻。
光电二极管基于内部半导体材料的光电效应工作，当光照射到其表面时，会产生电流。
光敏电阻的电阻值会随着照射到它的光强度而发生变化，通过测量电阻的变化来确定光的强度。
4. 加速度传感器：加速度传感器通过测量物体的加速度来确定物体的运动状态。
常见的加速度传感器有压电加速度传感器和微机电系统（MEMS）加速度传感器。
压电加速度传感器利用压电材料在受到加速度时产生电荷或电位差。
MEMS加速度传感器则利用微机电系统技术制造的微小加速度计来测量加速度。
5. 湿度传感器：湿度传感器通过测量物体周围的湿气含量来确定湿度。
常见的湿度传感器有电容式湿度传感器和电阻式湿度传感器。
电容式湿度传感器利用物体和周围空气中的湿气形成的电容变化来测量湿度。
电阻式湿度传感器则是根据湿气的吸湿性质，通过测量电阻的变化来确定湿度。
需要注意的是，此处仅介绍了一些常见的传感器及其工作原理，实际上还有许多其他类型的传感器，每种传感器的工作原理都是不同的。
传感器的原理与分类
传感器的原理与分类传感器是一种能够将外部物理量或化学量转化为电信号输出的装置。
它广泛用于各个领域，如工业控制、医疗仪器、环境监测等。
本文将介绍传感器的原理与分类。
一、传感器的原理传感器的工作原理通常基于以下几种方法：1. 电阻变化原理：这种原理是利用物质的电阻与所测量的物理量之间的关系来实现测量。
例如，热敏电阻用于测量温度，压力敏感电阻用于测量压力。
2. 压电效应原理：压电传感器应用压电效应，当施加压力或振动时，某些晶体或陶瓷材料会产生电荷。
这种效应用于加速度计和声波传感器等。
3. 光电效应原理：通过测量光电效应来实现测量，如光电二极管、光敏电阻和光电二极管等。
光电传感器广泛用于光电编码器、光照度传感器等应用中。
4. 磁电效应原理：一些材料具有磁性，当施加外部磁场时会产生电压。
这种效应被应用于磁电传感器，例如磁力计和磁感应传感器。
二、传感器的分类根据测量的物理量类型和工作原理，传感器可以分为多种类型：1. 温度传感器：用于测量物体的温度变化，例如热敏电阻、热电偶和红外线传感器等。
2. 湿度传感器：用于测量空气中的湿度水分含量，例如湿度电容传感器和湿度电阻传感器。
3. 压力传感器：用于测量气体或液体的压力，常见的有压阻传感器、压电传感器和电容式传感器等。
4. 加速度传感器：用于测量物体的加速度和振动，例如MEMS加速度计和压电加速度计等。
5. 光传感器：用于测量光的强度、光照度或颜色等，常见的有光敏二极管、光电二极管和光电二极管等。
6. 气体传感器：用于检测空气中的气体浓度，例如气敏电阻传感器和气体电化学传感器等。
7. 生物传感器：用于检测生物体内的生理指标，例如心率传感器、血压传感器和葡萄糖传感器等。
8. 磁传感器：用于检测磁场的强度和方向，常见的有霍尔传感器、磁阻传感器和磁感应传感器等。
9. 接触式传感器：与被感测对象直接接触，例如压力传感器和力传感器等。
10. 非接触式传感器：无需与被感测对象直接接触，例如红外线传感器和超声波传感器等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pellistoren
Pellistors使用催化燃烧来测量可燃气体或蒸气在空气的含量直到达到该气体的LEL*。
标准传感器包括一对元件，主要指典型地指探测器和平衡器（参照元件）。
探测器包括一颗催化材料的小珠子和其中埋置的铂金导线卷。
平衡器和探测器很类似，但小珠子不具有催化作用所以是惰性的。
Figure 1 - Pellistors
两个元件通常被管理在Wheatstone桥梁电路中，如果探测器的阻力与平衡器不同，将导致产品只有输出。
500-550°C的恒定直流电压通过搭桥对元件加热，只有在探测器元件上可燃气体才被氧化，增加的热量会加大电阻，产生的信号与可燃气体的浓度成比例。
平衡器帮助平衡四周温度、压力和湿度。
大多数pellistors中的元件被分开放置在金属罐中。
在一台完整的气体探测器中（被用于可能爆炸的大气），金属罐通常被放在耐火封套中，这种耐火封套通常由金属多孔状淀土和外套组成。
这种封套可以保证气体能到达传感器，但热的传感器元件不会点燃该易爆的气体混合物。
因为这种设计十分重要，所以这种封套通常经符合国家标准的特许测试机构检验合格。
在不同的国家，这种检测很可能费时及相当昂贵的过程。
作为另一种选择，我们提供的完整的探测器将两个元件放入了耐火封套，并符合最新的欧洲（ATEX）并且北美（CSA & UL）标准。
对易爆大气的测量依赖于对可燃气体低于LEL浓度的精确测量。
所以在该安全应用中，通常不考虑气体浓度。
该测量通常被表示为气体LEL浓度的百分比（%LEL）。
多数可燃气体检测技术用于检测多种气体，理想化的传感器应该是不同的气体有不同的测量结果。
但实际上不同的化学形态影响了测量的结果，催化氧化传感器也没有例外。
因此，pellistor对不同气体的相同浓度做出的判断是不同的，但当暴露在相同%LEL 浓度的不同气体中时，输出信号的变化相对小于其它检测技术。
但因为此安全应用重视%LEL测量也使其成为主要优势。
我们将不同气体产生同样%LEL浓度命名为“相对敏感性”。
我们进行了许多实验为CiTipeLs确定一定范围内可燃气体“相对敏感性”的实验价值。
催化毒
某些物质对催化传感器负面影响，有两种可能性：
毒
一些化合物会分解在催化剂并在催化剂表面形成坚实的屏障，这种分解是逐渐形成的，而长时期的曝光会导致传感器的敏感性发生无法恢复的减退。
典型的毒物是有机铅和硅化合物。
被抑制
某些其他化合物，特别是硫化氢和被卤化的碳氢化合物，会被被吸收、或形成由催化剂吸收的化合物。
这种吸收作用很强大，会使得催化剂的反应点被封闭而造成正常反应被迫停止。
由于这种原因造成的传感器敏感性损失是暂时的，大多数情况下放在干净的空气中一段时间后，传感器将恢复工作。
大多数化合物属于上述两类中的一个，可能有些表现出更大或更小的程度。
在毒化或被抑制可能存在的应用中，CiTipeLs产品应该被避免暴露于它们不能抵抗的所有化合物中。
LEL说明
* 气体的LEL是指用火源使空气中的该气体爆炸的最低气体浓度。
