PE接地技术的讨论
GB20044PE线可断开技术决议
关于GB20044中PE线可断开的剩余电流保护插头的情况说明及有关的试验要求的建议一、PE线可断开的剩余电流保护插头的情况说明GB20044规定，两极带接地回路的PRCD中的PE接地保护回路应是连续的并不受PRCD操作的影响，接地端子和易触及的金属部件之间应保持导电的连续性，在任何情况下其电阻不应超过0.05Ω。
GB20044在8.1的机械设计中又规定，在某些特殊要求的剩余电流保护插头中，允许开闭PE导线，但在带电导线断开以前，PE导线不能断开。
这类器件要清楚地加以识别（例如在接线图中说明）。
允许PE线可断开的剩余电流保护插头的存在主要考虑到以下几种情况：1) 避免接地保护导线带电故障引起的事故在TT系统中，PE接地保护线是在设备端直接接地，与电源中性线是分开的，正常情况下PE导线一般不会带电。
但在故障情况下，如接地线与相线接错，插头插座接触不好过热造成接地线的绝缘损坏等故障均可引起接地线和外壳带有较高的电压。
在TN系统中，尤其是在TN-C系统中，接地线与中性线合一，一旦电网各相失去平衡，中性线会出现较高的电压，使接地保护线也有较高的电压。
在热水器使用中如采用TN-C系统时，可能产生的危险更大。
由于常规的剩余电流保护插头中的剩余电流装置的功能与接地保护导线无关，一旦出现接地线带电，剩余电流装置不能检测和断开地线中的电流，就有可能因接地线带电引起触电伤亡事故或设备事故，这类事故在使用电热水器、手持式电动工具等电气设备时时有发生。
如在剩余电流保护插头的接地保护回路中也设置一个电流检测装置和断开触头，一旦地线中的电流达到预先设定值，可以将剩余电流保护插头的电源切断，就可避免因接地导线故障发生的触电伤亡事故。
经过实际运行证明，这类剩余电流保护插头在防止地线带电的事故方面发挥了一定的作用。
因此GB20044规定了在某些特殊要求的剩余电流保护插头中，允许开闭PE导线。
2) 某些特殊要求的剩余保护插头中允许PE线可以断开，与用电安全没有矛盾。
N PE线的接地方式IT-TN-TT系统
保护线PE线是地线建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。
其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统TN-C供电系统→ TN 系统→ TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。
（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
第一个符号T 表示电力系统中性点直接接地；第二个符号T 表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在TT 系统中负载的所有接地均称为保护接地，如图1-1 所示。
这种供电系统的特点如下。
1 ）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需要漏电保护器作保护，困此TT 系统难以推广。
3 ）TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用TT 系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量。
把新增加的专用保护线PE 线和工作零线N 分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③TT 系统适用于接地保护占很分散的地方。
（2 ）TN 方式供电系统这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
关于“接地(PE)或接零(PEN)”
关于“接地(PE)或接零(PEN)”近日收到各地不少热心读者和电工专业人员来稿讨论保护接地和保护接零技术问题和施工安装工艺，笔者认为对这一个技术问题有的同志还存在着概念不清，因此觉得对施工安装、质量检查、工程监理的同志需要讨论统一认识。
电气工程设计界的同志认识较为统一，正规设计院所签发的电气工程施工图纸和说明书上，可以说已经没有人标注“保护接零”一词了。
2002年6月出版发行的《民用建筑变配电设计》罗列的49部与建筑电气工程设计相关的国家现行规范和标准(截止到2001年底)，可以说没有一部规范、标准中再用保护接零一词。
《民用建筑电气设计规范》JGJ/T16－92 14.1.3“用电设备的接地，一般可区分为保护性接地和功能性接地。
保护性接地又可分为接地和接零两种型式”，显然这里指的接零型式是在保护性接地范畴中的。
电工科学技术理论和设备、器材是从欧美国家发现发展起来的，传入我国也不过120年的历史，过去的用电安全保护措施，只有保护接地一种。
20世纪50年代电工科技全面学习原苏联，规范、标准完全照搬苏联章程，保护接零是从原苏联学来的。
保护接零对于三相四线制系统不对称负载来说，中性线是有电流的，尤其中性线不能断开，否则用电设备的外露可导电金属外壳带电，会造成电击事故。
1978年后我国改革开放，欧美先进的电工科技和设备大量引进，为了与先进工业国家开展技术交流与合作，20世纪90年代国家对电工的技术规范、标准作了大量修订，基本上全部等效或等同IEC标准，例如《系统接地的型式及安全技术要求》GB14050－93、《漏电保护器安装和运行》GB13955－92，两部国家标准明确提出低压配电系统的保护接地型式有三种：1.TN系统(分三种安装类别)(1)TN－S系统；(2)TN－C系统；(3)TN－C－S系统；2.TT系统3.IT系统从而在正规设计院(所)签发的设计图纸、说明书上不再采用保护接零一词了。
尔后采取的漏电保护、等电位联结等安全用电技术措施，保护接地始终是安全用电技术措施的首要传统措施。
pe接地施工方案
PE接地施工方案1. 引言在电气工程中，PE接地是一项非常重要的工作。
良好的PE接地系统可以确保人身安全，保护设备免受电击和其他电气故障的影响。
本文档旨在介绍一种常见的PE接地施工方案，以确保工程项目的合规性和安全性。
2. 需求分析在开始施工之前，需要对PE接地的要求进行详细的分析。
以下是一些常见的需求：•遵守国家和地方标准：各国各地区对PE接地的要求可能略有不同，施工方案应该符合相应的标准和规定。
•保护人身安全：PE接地系统应该可靠地将接地电流引导到地下，以确保人身安全。
•保护设备安全：PE接地系统应该能够将电流导回电源，防止设备因电击或其他电气故障损坏。
3. 施工准备在施工开始之前，需要做一些准备工作，确保施工的顺利进行。
以下是一些常见的施工准备步骤：•设计接地方案：根据现场需要和相关标准，设计合适的接地方案。
方案应考虑到地质环境、设备功率和电流等因素。
•确定施工区域：根据接地方案，确定需要施工的区域。
确保施工区域没有其他设备或人员，以免造成安全事故。
•准备工具和材料：根据接地方案，准备好所需的工具和材料，以确保施工的顺利进行。
通常需要的工具和材料包括导地线、接地体、接地夹等。
4. 施工步骤4.1 寻找接地点首先需要寻找合适的接地点。
合适的接地点应满足以下条件：•地下土壤湿润，导电性好。
•距离工程设备近，并能够提供稳定的地下土壤。
•远离其他电气设备和干扰源，以减少干扰。
4.2 准备接地体接地体通常采用金属材料，如镀锌钢材。
准备接地体的步骤如下：•清除接地体周围的杂物和杂草，确保接地体与地下土壤充分接触。
•选取合适的接地体规格，根据接地电流和土壤的导电性来确定。
4.3 埋设导地线将导地线与接地体连接起来，并埋设于地下。
步骤如下：•在接地体上焊接或固定合适的接地夹，用于连接导地线。
•挖掘一条合适深度和宽度的沟槽，将导地线埋设其中。
•注意导地线的固定和保护，避免受到外部损坏。
4.4 连接到设备将导地线与工程设备连接起来，确保接地的连续性。
N线接地和PE线接地的基本知识
N线接地和PE线接地的基本知识现实中部分电气施工人员对TNS系统中重复接地的有关问题及要求不甚了解，在实际施工中出现一些问题。
集中表现为：就TNS系统的重复接地问题中是对N线重复接地，还是对PE重复接地莫衷一是，提法不明确。
对于TNS系统，重复接地就是对PE线的重复接地，其作用如下：如不进行重复接地，当PE断线时，系统处于既不接零也不接地的无保护状态。
而对其进行复重接地以后，当PE正常时，系统处于接零保护状态；当PE断线时，如果断线处在重复接地前侧，系统则处在接地保护状态。
进行了重复接地的TNS系统具有一个非常有趣的双重保护功能，即PE断线后由TNS转变成TT系统的保护方式(PE断线在重复接地前侧)。
当相线断线与大地发生短路时，由于故障电流的存在造成了PE 线电位的升高，当断线点与大地间电阻较小时，PE线的电位很有可能远远超过安全电压。
这种危险电压沿PE线传至各用电设备外壳乃至危及人身安全。
而进行重复接地以后，由于重复接地电阻与电源工作接地电阻并联后的等效电阻小于电源工作接地电阻，使得相线断线接地处的接地电阻分担的电压增加，从而有效降低PE线对地电压，减少触电危险。
线的重复接地可以降低当相线碰壳短路时的设备外壳对地的电压，相线碰壳时，外壳对地电压即等于故障点P与变压器中性点间的电压。
假设相线与PE线规格一致，设备外壳对地电压则为110V。
而PE线重复接地后，从故障点P起，PE线阻抗与重复接地电阻RE同工作接地电阻RA串联后的电阻相并联。
在一般情况下，由于重复接地电阻RE同工作接地电阻RA串联后的电阻远大于PE线本身的阻抗，因而从P至变压器中性点的等效阻抗，仍接近于从P至变压器中性点的PE 线本身的阻抗。
如果相线与PE线规格一致，则P与变压器中性点间的电压UPO仍约为110V，而此时设备外壳对地电压UP仅为故障P点与变压器中性点间的电压UPO的一部分，可表示为:UP=UPO×RERA+RE假设重复接地电阻RE为10&Omega，工作接地电阻RA为4&Omega，则UP=78.6V。

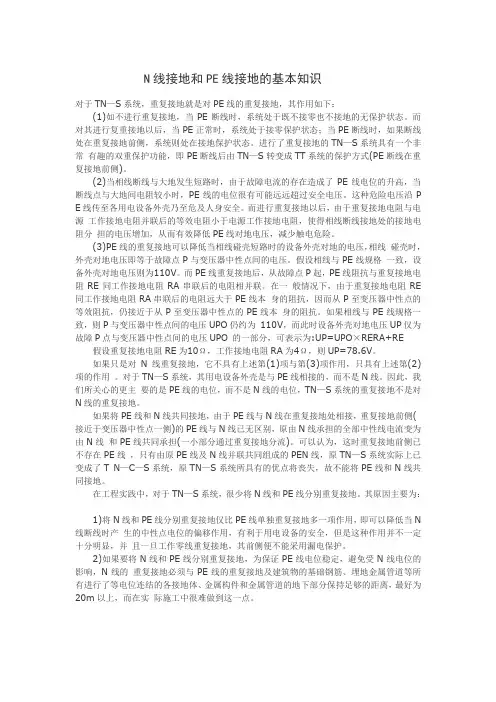

N线接地和PE线接地的基本知识
N线接地和PE线接地的基本知识对于TN—S系统，重复接地就是对PE线的重复接地，其作用如下：(1)如不进行重复接地，当PE断线时，系统处于既不接零也不接地的无保护状态。
而对其进行复重接地以后，当PE正常时，系统处于接零保护状态；当PE断线时，如果断线处在重复接地前侧，系统则处在接地保护状态。
进行了重复接地的TN—S系统具有一个非常有趣的双重保护功能，即PE断线后由TN—S转变成TT系统的保护方式(PE断线在重复接地前侧)。
(2)当相线断线与大地发生短路时，由于故障电流的存在造成了PE线电位的升高，当断线点与大地间电阻较小时，PE线的电位很有可能远远超过安全电压。
这种危险电压沿P E线传至各用电设备外壳乃至危及人身安全。
而进行重复接地以后，由于重复接地电阻与电源工作接地电阻并联后的等效电阻小于电源工作接地电阻，使得相线断线接地处的接地电阻分担的电压增加，从而有效降低PE线对地电压，减少触电危险。
(3)PE线的重复接地可以降低当相线碰壳短路时的设备外壳对地的电压，相线碰壳时，外壳对地电压即等于故障点P与变压器中性点间的电压。
假设相线与PE线规格一致，设备外壳对地电压则为110V。
而PE线重复接地后，从故障点P起，PE线阻抗与重复接地电阻RE同工作接地电阻RA串联后的电阻相并联。
在一般情况下，由于重复接地电阻RE 同工作接地电阻RA串联后的电阻远大于PE线本身的阻抗，因而从P至变压器中性点的等效阻抗，仍接近于从P至变压器中性点的PE线本身的阻抗。
如果相线与PE线规格一致，则P与变压器中性点间的电压UPO仍约为110V，而此时设备外壳对地电压UP仅为故障P点与变压器中性点间的电压UPO 的一部分，可表示为:UP=UPO×RERA+RE 假设重复接地电阻RE为10Ω，工作接地电阻RA为4Ω，则UP=78.6V。
如果只是对N线重复接地，它不具有上述第(1)项与第(3)项作用，只具有上述第(2)项的作用。
gnd和pe之间并电容
gnd和pe之间并电容在电力系统中，地线（GND）和保护接地线（PE）是两个重要的概念和设施。
它们在电力系统中起着不同的作用，但都与保护人身安全和电力设备安全密切相关。
首先，我们来讨论一下地线（GND）。
地线是指将电力系统的设备和电气设备的金属框架或外壳与地之间连接的导线。
地线的作用是通过将设备的金属壳与地面连接，使其与地地电位保持一致，并提供电流的回路。
地线的主要作用有以下几个方面：1. 保护人身安全：地线能够将电器设备的金属壳的电势维持在地势电位上，当设备发生漏电等故障时，电流通过地线回流到地中，并触发保险丝或断路器断电，以保护使用者的人身安全。
2. 系统静电保护：地线可以导出电力系统中的静电，减少设备的静电积聚，保护设备免受静电的损害。
3. 减少电磁干扰：地线可以提供一条低阻抗的回路，将电磁波和高频信号导出到地中，减少对周围设备的电磁干扰。
4. 防止雷击：地线可以将雷电的能量引入地中，保护设备免受雷击的侵害。
与地线相对应的是保护接地线（PE）。
保护接地线是指用于连接电气设备金属壳与大地之间的导线。
保护接地线的作用主要体现在以下几个方面：1. 应对漏电故障：当电气设备发生漏电故障时，保护接地线可以将漏电电流引入地中，在电气系统中形成一条低阻抗的回路，以快速触发保险丝或断路器断电，确保人身安全。
2. 减少电磁干扰：保护接地线可以将电气设备的电磁波和高频信号引导到地中，减少对周围设备和电子设备的电磁干扰。
3. 防止静电积聚：保护接地线能够将电气设备的静电引入地中，减少静电积聚，保护设备免受静电的损害。
理论上，地线和保护接地线是两个不同的概念。
地线主要用于提供设备金属壳的电位连接，并用作电气系统的回路。
而保护接地线则主要用于保护人身安全，防止电气设备的漏电、静电和电磁干扰。
但在实际应用中，人们通常将地线和保护接地线合为一体，使用相同的导线进行连接。
在电力系统设计和安装中，地线和保护接地线的安装也需要符合一定的规范和标准。
防范“断零”与PE线的重复接地
高达３４５Ｖ，它 不 久即被烧坏 为进一步分析清楚 ，可作 图１的 电压 有效 降４１￣ＰＥ线对地 电压 ，减少触 电危险 （ 可 以降低 当ｌ 桕线碰壳
柑量 ，如图２所 示 从豳可知三相 路柏 Ｊ电压仍为３８ｏｖ不变 ． 短路时 的淡备外壳对地 的电压 ，槲线碰壳时 ，外壳 时地 Ｌ 压 即等十 负载删的中心点 山Ｏ点转移到 ０‘点 ．中性线对地 电压达 Ｌｃｈ）ｖ，而空 故障 点Ｐ与变压器 中性 点问的 电雎 。假 没相线 与ＰＥ线规格一致 ．设
１ １ “断 零 ” 的 危 害 “断 零 ” 的 危 害 可 用 图 ｌ来 简 单 分 析 。 圈 中相 线 Ｌｌ带 ｌＨ Ｉ（ＸＸ）Ｗ自炽灯 泡 ， Ｌ２骷 ｌＨ ＩＩｘ｝ｗ白炽
强度 ，特别是从 电扦到建筑物 电源进线 ＬＪ的 …段架夺 引入线 ，应按 规范要求 ，铜 线不 小于ｌＯｍｍ：。销 线 不小于１６ｍｍ＝ ② 采取有效 的 措施防止 中性线承受过 大的张 力 ③注意 中性线接 头的连接 质量 ， 确保中性线接头的 译电良好 ，应特 别｝董意提高铝线的连接质 鼓．因 铝线的表面容易氧化或腐蚀ｉ可不导 电 ④在 中性线上尽量 减少线路 端子连接和接头 ，并尽景少 串入＿ Ｊ卜关ｌｉｌｉｌｉｌ头 ，以防 羽其接触不 良ｆＩＴｉ 增加 “断零”的危险。⑤严禁在三相四线 路的中性线上串接熔断 器 ，以防熔断器因种种原因熔 断『ＩＴ『形成 “断零”
的 电阻为 ＬＯＲ，这样 ３８０Ｖ电压就 按 ｌ：ＩＩ）的 比例分 配在 两 个灯 泡 重复接地 电阻与 电源工作接地 电阻并联后的等效 电阻小于 电源工 作
上 ｌ ｍｗ灯 泡上的 电压ｕｌ仅为３５Ｖ，ｆｆｌｉ １００Ｗ的戈ｒ泡 上 电压 ｕ２叭ｑ 接地 电阻 ，使得相线断线接 地处的接地 电阻 分担的 电压增加 ，从 而
