马凳筋布置

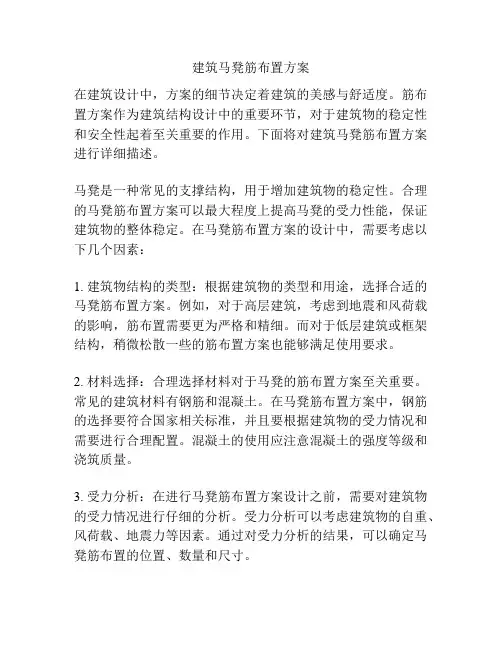

建筑马凳筋布置方案
建筑马凳筋布置方案在建筑设计中，方案的细节决定着建筑的美感与舒适度。
筋布置方案作为建筑结构设计中的重要环节，对于建筑物的稳定性和安全性起着至关重要的作用。
下面将对建筑马凳筋布置方案进行详细描述。
马凳是一种常见的支撑结构，用于增加建筑物的稳定性。
合理的马凳筋布置方案可以最大程度上提高马凳的受力性能，保证建筑物的整体稳定。
在马凳筋布置方案的设计中，需要考虑以下几个因素：1. 建筑物结构的类型：根据建筑物的类型和用途，选择合适的马凳筋布置方案。
例如，对于高层建筑，考虑到地震和风荷载的影响，筋布置需要更为严格和精细。
而对于低层建筑或框架结构，稍微松散一些的筋布置方案也能够满足使用要求。
2. 材料选择：合理选择材料对于马凳的筋布置方案至关重要。
常见的建筑材料有钢筋和混凝土。
在马凳筋布置方案中，钢筋的选择要符合国家相关标准，并且要根据建筑物的受力情况和需要进行合理配置。
混凝土的使用应注意混凝土的强度等级和浇筑质量。
3. 受力分析：在进行马凳筋布置方案设计之前，需要对建筑物的受力情况进行仔细的分析。
受力分析可以考虑建筑物的自重、风荷载、地震力等因素。
通过对受力分析的结果，可以确定马凳筋布置的位置、数量和尺寸。
4. 轴力与剪力的考虑：马凳筋布置方案中，需要考虑轴力和剪力的作用。
在筋布置时应注意使筋条充分发挥承载力，满足轴力和剪力要求。
合理配置马凳的筋条，可以使建筑物的受力分布更加均匀，提高整体的稳定性。
5. 基础设计：马凳筋布置方案的设计需要考虑到基础的稳定性。
合理选择基础形式，并根据建筑物的受力情况进行适当的加固，以满足建筑物的使用要求。
综上所述，建筑马凳筋布置方案的设计涉及多个方面，需要综合考虑建筑物的类型、材料、受力分析、轴力与剪力以及基础设计等因素。
通过合理的筋布置方案设计，可以保证建筑物的受力性能和稳定性，提高建筑的安全性和使用寿命。
钢筋马凳筋设置规范要求
钢筋马凳筋设置规范要求
钢筋马凳筋是指用钢筋绑扎砖块等砌筑物，以固定凝聚体质、砌体结构的内部空隙，维持砌体结构的完整性。
钢筋马凳筋工程是一种具有较高技术要求的施工工程，它有利于提高砌体结构的抗震性能，所以在砌体结构施工中，钢筋马凳筋的设置是十分重要的。
钢筋马凳筋的设置规范要求，首先，钢筋马凳筋的布置应按照设计图纸要求进行，并应垂直于砌体结构的面层，保证砌体结构的整体稳定。
其次，要完全满足砌体结构的抗震性能，必须采用合格的钢筋，其规格尺寸、强度性能等必须符合有关标准的要求。
此外，钢筋马凳筋的拉紧力应按设计要求进行，拉紧力满足设计要求后，应在钢筋马凳筋的上端和下端分别绑扎钢丝，以防止拉紧力的损失。
最后，钢筋马凳筋的垂直度要求应满足设计要求，同时要尽量减少钢筋马凳筋的折断损伤。
在施工时，钢筋马凳筋的设置应遵循以上规范要求，以确保砌体结构的稳定性和抗震性能。
同时，施工人员在施工过程中要注意安全，并严格按照设计图纸要求进行施工，确保施工工程质量。
马凳筋施工方案(3篇)
第1篇一、工程概况马凳筋作为一种常见的建筑材料，主要用于建筑工程中的模板支撑系统。
本施工方案针对马凳筋在施工过程中的技术要求、施工方法、质量控制及安全措施等方面进行详细阐述。
1. 工程名称：XX建筑工程2. 工程地点：XX市XX区3. 工程规模：建筑面积XX万平方米4. 施工单位：XX建筑有限公司5. 施工期限：XX年XX月至XX年XX月二、施工准备1. 技术准备（1）熟悉设计图纸，了解马凳筋在模板支撑系统中的布置要求。
（2）掌握马凳筋的规格、型号、材质及性能。
（3）了解相关施工规范和标准。
2. 材料准备（1）马凳筋：根据设计要求，准备相应规格、型号的马凳筋。
（2）模板：根据施工要求，准备相应规格、型号的模板。
（3）连接件：如螺栓、螺母、钢垫板等。
（4）支撑杆：根据施工要求，准备相应规格、型号的支撑杆。
3. 工具准备（1）电焊机、切割机、扳手、螺丝刀等。
（2）水平尺、钢卷尺、线锤等测量工具。
（3）安全防护用品：安全帽、安全带、手套等。
4. 人员准备（1）组建专业的施工队伍，包括施工负责人、技术员、质量员、安全员等。
（2）对施工人员进行岗前培训，确保施工人员掌握马凳筋施工技术。
三、施工方法1. 马凳筋布置（1）根据设计图纸，确定马凳筋的布置位置和间距。
（2）在模板上画出马凳筋的位置，以便施工。
2. 马凳筋安装（1）将马凳筋放置在模板上，调整至设计要求的位置。
（2）使用螺栓、螺母等连接件将马凳筋固定在模板上。
（3）检查马凳筋的垂直度、水平度，确保符合设计要求。
3. 支撑杆安装（1）根据设计要求，确定支撑杆的位置和间距。
（2）将支撑杆插入马凳筋的预留孔中，调整至设计要求的位置。
（3）使用螺栓、螺母等连接件将支撑杆固定在马凳筋上。
4. 模板安装（1）根据设计要求，将模板安装在支撑杆上。
（2）检查模板的平整度、垂直度，确保符合设计要求。
四、质量控制1. 材料质量：严格按照设计要求，选用符合国家标准、质量合格的马凳筋、模板、连接件等材料。
铁马凳方案
钢筋马凳铁专项施工方案2010年10月30日施工方案会签表工程名称建设单位意见签字（盖章）：监理单位意见签字（盖章）：施工单位意见签字（盖章）：一、工程概况工程；工程建设地点；结构框架结构；地上5层；地下1层；建筑高度：20.25m；建筑面积：9762平方米。
本工程基础形式：设计采用独立柱基、和地下室底板；楼层及屋面板为全现浇板。
二、钢筋铁马凳的编制原则：为满足规范规定及设计要求，保证结构的截面尺寸、钢筋的有效高度、模板位置的准确，防止钢筋、模板移位，特编制以下钢筋铁马凳支撑专项施工方案。
1、柱帽、独立柱基、条基、筏板及抗水板钢筋支撑铁马凳：（1）、独立柱基、条基及筏板：各层钢筋网之间采用Φ22“π”字形钢筋支撑架，纵横间距为1000mm来保证钢筋的位置，同时在钢筋支撑架顶部焊接一根Φ22通长水平架立钢筋，以保证钢筋骨架的整体稳定性。
（具体做法如下图所示）（2）地下室底板钢筋：各层钢筋网之间采用Φ16“π”字形钢筋支撑架，纵横间距为1000mm 来保证钢筋的位置，同时在钢筋支撑架顶部焊接一根Φ16通长水平架立钢筋。
（具体做法如下图所示)2、电梯坑、集水坑：各层钢筋网之间采用Φ22“π”字形钢筋支撑架，纵横间距为1000mm 来保证钢筋的位置。
（具体做法如下图所示)3、墙柱插筋定位钢筋的安装与绑扎：在安装地下室底板上的墙、柱插筋时，为准确定位和固定，在筏板和抗水板上层钢筋上（同一平面上）焊接一道与墙水平筋或柱箍筋规格相同的定位钢筋，墙柱插筋焊接或绑扎固定在定位筋上，防止混凝土浇筑、振捣时钢筋位移。
（具体做法如下所示）剪力墙插筋外侧定位筋柱插筋外侧定位筋筏板或抗渗板4、地下室顶板及楼层现浇板铁马凳安装：板的上部钢筋为双层双向，采用Φ14钢筋制作铁马凳(长1000mm),间距500沿短方向通长布置，沿长方向间距500布置，。
5、当梁上部或下部设计有二排、三排钢筋时，为保证二、三排筋的位置不因混凝土振捣而位移下沉，充分满足配筋设计对钢筋之间净距离的要求，进而保证构件断面的有效高度，保证其结构安全，采用如下措施：梁：梁下部钢筋之间垫Φ25的钢筋，间距2.0m，长度同梁宽-保护层。
马凳筋设置规范
马凳筋设置规范马凳筋马凳筋的信息一般是根据施工组织设计来计算的如无明确说明，可以参考一下马凳筋的规格设置原则：当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16；厚度大于800mm最好采用钢筋支架或角钢支架。
马凳筋的长度如何计算马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。
上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。
马凳筋不能接触模板，防止马凳筋返锈。
马凳筋，施工术语。
它的形状象凳子故俗称马凳，也称撑筋。
用于上下两层板钢筋中间，起固定上层板钢筋的作用。
它既是设计的范畴也是施工范畴更是预算的范畴。
马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。
马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，一些缺乏实际经验和感性认识的人往往对其忽略和漏算。
马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。
不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。
任何把简单的事情复杂化和把复杂的问题简单化都是有害的。
当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。
马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。
板马镫钢筋的布置规则
板马镫钢筋的布置规则板马镫钢筋的布置规则是指在混凝土板的施工过程中，为了增强板的承载能力和抗弯性能，需要按照一定的规则将钢筋布置在板内。
下面将详细介绍板马镫钢筋的布置规则。
1. 基本原则板马镫钢筋的布置应符合以下基本原则：（1）满足结构设计要求，保证混凝土板的强度和刚度；（2）布置合理，保证钢筋与混凝土的粘结性能；（3）满足施工工艺要求，方便施工操作；（4）确保钢筋的防腐性能。
2. 钢筋的布置（1）主筋布置：主筋是承受板的弯矩和剪力的主要钢筋，一般沿板的长度方向布置。
主筋的布置要根据板的受力情况和设计要求来确定，一般为等距布置或变距布置。
等距布置是指主筋在板的宽度方向上等间距布置；变距布置是指主筋在板的宽度方向上根据受力情况变化布置，距离中心越远的位置，主筋的间距越大。
主筋的直径和间距应满足设计要求。
（2）箍筋布置：箍筋是用于约束主筋的钢筋，一般沿板的宽度方向布置。
箍筋的布置要根据板的受力情况和设计要求来确定，一般为等距布置或变距布置。
等距布置是指箍筋在板的长度方向上等间距布置；变距布置是指箍筋在板的长度方向上根据受力情况变化布置，距离支座位置越远的位置，箍筋的间距越大。
箍筋的直径和间距应满足设计要求。
（3）钢筋的保护层：钢筋与混凝土之间需要有一定的保护层，以保证钢筋的防腐性能和混凝土的耐久性。
保护层的厚度应满足设计要求，一般为25mm至50mm。
在施工过程中，应采取措施保证保护层的均匀性和一致性。
（4）钢筋的连接：钢筋的连接应符合设计要求，一般采用搭接连接或焊接连接。
搭接连接是指将两根钢筋的一段重叠在一起，并用钢筋焊接或扎紧连接；焊接连接是指将两根钢筋的一段进行焊接连接。
连接部位的钢筋直径和长度应满足设计要求，焊接接头的质量应符合相关规范要求。
3. 施工注意事项在板马镫钢筋的布置过程中，需要注意以下事项：（1）梁板节点处的钢筋布置要满足节点设计要求，确保节点的刚性连接性能；（2）钢筋的放置应与模板安装相结合，确保钢筋的准确位置和垂直度；（3）钢筋的焊接应符合相关规范要求，焊接接头应进行质量检测；（4）钢筋的连接部位应清理干净，确保连接质量；（5）钢筋的保护层应进行检查，确保保护层的均匀性和一致性；（6）施工过程中应及时记录和整理施工记录，以备验收和后期维护使用。
钢筋马櫈的布置要求
钢筋马櫈的布置要求1、马凳筋的根数如何计算？可按面积计算根数，马凳筋个数=板面积/马凳筋横向间距*纵向间距，如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。
梁可以起到马凳筋作用，所以马凳个数须扣梁。
电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。
2、马凳筋的长度如何计算马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。
上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。
马凳筋不能接触模板，防止马凳筋返锈。
3、马凳筋的规格：当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16；厚度大于800mm 最好采用钢筋支架或角钢支架。
4、筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式，支架必须经过计算才能确定它的规格和间距，才能确保支架的稳定性和承载力。
在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。
支架立柱间距一般为1500MM，在立柱上只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。
除此之外还要用斜撑焊接。
支架的设计应该要有计算式，经过审批才能施工，不能只凭经验，支架规格、间距过小造成浪费，支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。
所以支架设计不能掉以轻心。
三、马凳其它注意事项建筑工程一般都对马凳筋有专门的施工组织设计，如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算，但有二个前提，就是马凳要有一定的刚度，能承受施工人员的踩踏，避免板上部钢筋扭曲和下陷。
马凳筋的布置方法
1当基础厚度较大时（大于800mm）不宜用马凳，马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。
2纵向和横向的间距一般为1米。
不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。
有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。
总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。
3板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于50mm，无法加工，可以用短钢筋头或其它材料代替。
总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。
4 定额对马凳的规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。
山西省的定额规定按照1根／m2计算，直径按照Φ12计算，很显然它不适用于施工。
马凳筋的根数如何计算？5 可按面积计算根数，马凳筋个数=板面积/马凳筋横向间距*纵向间距，如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。
梁可以起到马凳筋作用，所以马凳个数须扣梁。
电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。
6马凳筋的长度如何计算？马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。
上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
马凳筋布置
马凳筋作为板的措施钢筋是必不可少的，从技术和经济角度来说有时也是举足轻重的，它既是设计的范畴也是施工范畴更是预算的范畴。
一些缺乏实际经验和感性认识的人往往对其忽略和漏算。
马凳不是个简单概念，但时至今日没有具体的理论依据和数据，没有通用的计算标准和规范，往往是凭经验和直觉。
不过道理弄明白了，也了解实际施工，那么计算马凳筋就不是件难事。
任何把简单的事情复杂化和把复杂的问题简单化都是有害的。
马凳，它的形状象凳子故俗称马凳，也称撑筋。
用于上下两层板钢筋中间，起固定上层板钢筋的作用。
当基础厚度较大时（大于800mm）不宜用马凳，而是用支架更稳定和牢固。
马凳钢筋一般图纸上不注，只有个别设计者设计马凳，大都由项目工程师在施工组织设计中详细标明其规格、长度和间距，通常马凳的规格比板受力筋小一个级别，如板筋直径ф12可用直径为ф10的钢筋做马凳，当然也可与板筋相同。
纵向和横向的间距一般为1米。
不过具体问题还得具体对待，如果是双层双向的板筋为ф8，钢筋刚度较低，需要缩小马凳之间的距离，如间距为@800*800，如果是双层双向的板筋为ф6马凳间距则为@500*500。
有的板钢筋规格较大，如采用直径ф14，那么马凳间距可适当放大。
总之马凳设置的原则是固定牢上层钢筋网，能承受各种施工活动荷载，确保上层钢筋的保护层在规范规定的范围内。
板厚很小时可不配置马凳，如小于100MM的板马凳的高度小于
50mm，无法加工，可以用短钢筋头或其它材料代替。
总而言之，马凳的设置要符合够用适度的原则，既能满足要求又要节约资源。
定额对马凳的规定有些地方定额对马凳筋的计算有明确规定，那么按定额规则计算，但这个计算结果只能用于预算和结算不能用于施工下料，因为它仅仅是个重量，而不是从它本身的功能和受力特征来计算，如浙江定额规定：设计无规定时,马凳的材料应比底板钢筋降低一个规格,长度按底板厚2倍加0.2米计算,每平方米1个,计算钢筋总量。
山西省的定额规定按照1根／m2计算，直径按照Φ12计算，很显然它不适用于施工。
马凳筋的根数如何计算？可按面积计算根数，马凳筋个数=板面积/马凳筋横向间距*纵向间距，如果板筋设计成底筋加支座负筋的形式，且没有温度筋时那么马凳个数必须扣除中空部分。
梁可以起到马凳筋作用，所以马凳个数须扣梁。
电梯井、楼梯间和板洞部位无需马凳不应计算，楼梯马凳另行计算。
马凳筋的长度如何计算？马凳高度=板厚-2*保护层-Σ(上部板筋与板最下排钢筋直径之和)。
上平直段为板筋间距+50 mm（也可以是80mm，马凳上放一根上部钢筋），下左平直段为板筋间距+50 mm，下右平直段为100，这样马凳的上部能放置二根钢筋，下部三点平稳地支承在板的下部钢筋上。
马凳筋不能接触模板，防止马凳筋返锈。
马凳筋的规格：当板厚≤140mm，板受力筋和分布筋≤10，时马凳筋直径可采用ф8；当140mm<h≤200MM,板受力筋<=12时,马凳筋直径可采用ф10；当200mm<h≤300mm
时,马凳直径可采用ф12；当300mm<h≤500mm时,马凳直径可采用ф14；当500mm<h≤700mm时，马凳直径可采用ф16；厚度大于800mm最好采用钢筋支架或角钢支架。
筏板基础中措施钢筋大型筏板基础中措施钢筋不一定采用马凳钢筋而往往采用钢支架形式，支架必须经过计算才能确定它的规格和间距，才能确保支架的稳定性和承载力。
在确定支架的荷载时除计算上部钢筋荷载外考虑施工荷载。
支架立柱间距一般为1500MM，在立柱上只需设置一个方向的通长角铁，这个方向应该是与上部钢筋最下一皮钢筋垂直，间距一般为2000米。
除此之外还要用斜撑焊接。
支架的设计应该要有计算式，经过审批才能施工，不能只凭经验，支架规格、间距过小造成浪费，支架规格、间距过大可能造成基础钢筋整体塌陷严重后果。
所以支架设计不能掉以轻心。
马凳其它注意事项建筑工程一般都对马凳筋有专门的施工组织设计，如果施工组织设计中没有对马凳作出明确和详细的说明那么就按常规计算，但有二个前提，就是马凳要有一定的刚度，能承受施工人员的踩踏，避免板上部钢筋扭曲和下陷。
二是为了避免以后结算争议和扯皮，对马凳办理必要的手续和签证，由施工单位根据实际制作情况以工程联系单的方式提出，报监理及建设单位确认，根据确认的尺寸计算。
根据程量清单计价规范P52页第19条：现浇构件中固定位置的支撑钢筋、双层钢筋用“铁马”，伸出构件的锚固钢筋、预制构件的吊钩等就并入钢筋工程量内。
为什么看上去是措施用的钢筋算在实体项目中呢，很简单，因为它是隐蔽在砼内形成工程实体的。
所以马凳虽然是措施性钢筋但应归入实体项目而不能归入措施项目。
招标单位在编制工程量清单时应计算马凳合并在钢筋工程量并在项目特征、工作内容中描述清楚。
投标人在复核工程量清单时需要计算马凳工程量，考虑在综合单价内，勿放在措施费中。
上海地区马凳钢筋按实计算归入钢筋总量中参与钢筋调整，一些施工单位把马凳套成预埋铁件是错误的。
马凳排列可按矩形陈列也可梅花放置，一般是矩形陈列。
马凳方向要一致。
有一些不正规施工单位为了省钢筋不是用马凳固定板钢筋而量用其它硬物如石子、垫块、木块、塑料等充当马凳功能，这是没有专业性的野蛮施工。
钢筋图形软件中一般都有马凳筋的输入，非常方便快速地统计出马凳的重量。
分布筋出现在板中，布置在受力钢筋的内侧，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.板分布筋可参考04G101-4。
双层双向拉通是板与板之间拉通，不在板间支座处锚固。
