模块二室内配线及灯具安装（一）室内配线是给建筑物的用电器具、动力设备、安装供电线路，有两相照明线路和三相四线制的动力线路。
室内配线又分明装和暗装，明装还可分为明线明装（如瓷柱、瓷夹板配线）、暗线明装（如线管、线槽在墙壁上安装）。
暗装可分为明线暗装（如顶棚天花板内配线）、暗线暗装（如线管埋入墙壁、地下）。
室内配线及灯具安装比较简单，是初、中级电工必须具有的基本能力。
知识目标：了解室内配线的要求及形式。
能力目标：掌握室内配线工艺和灯具安装方法；掌握导线连接的工艺方法；掌握瓷瓶绑扎方法；掌握配电箱的安装工艺。
器材准备：电工工具、导线、高低压瓷瓶、白炽灯、日光灯、圆塑料台、吊线盒、拉线开关、搬把开关、机〃木螺丝插座、单相电表、三相电表、空气开关、电表箱、配电箱等。
分块一室内配线方式及技术要求一、配线技术要求及工序如上所述，室内配线方式很多，目前常用的有瓷柱配线、线管配线、线槽配线、护套线配线和桥架配线。
室内外都用的还有滑触线配线和钢索配线。
配线总的要求是横平竖直、整齐美观、经济合理、安全可靠。
（一）配线技术要求1.配线要按施工图纸进行。
图纸对导线、预埋方式、灯具、配电箱位置都有技术要求和规定。
2.配线水平敷设时距地面要2.5米以上；垂直敷设时地面以上要套2米的保护管。
3.配线穿越楼板、墙壁时要加保护套管（瓷管、钢管、竹管、硬塑料管）。
4.配线穿越建筑物的伸缩缝、沉降缝时要留有余量。
线管配线应加补偿装置。
5.配线尽量不要接头，若要接头或分支要加接线盒和分线盒，线管线槽内不允许有接头。
6.配线尽量不要交叉，若要交叉应在靠近内墙面的导线上套绝缘套管。
7.配线和电器设备与油管、水管、暖气管、煤气管等管线之间要保持一定得安全距离。
一般在0.1—1米之间。
8.配线安装完毕要进行认真检查，看有无错、漏，并用兆欧表检查线路的绝缘电阻，看是否有短路或接地。
（二）室内配线工序1.反复熟悉施工图纸，对于异议或不明之处找有关技术部门咨询，必要时提出图纸变更意见。
常用室内配线
3.1低压电缆的敷设
电缆进场验收时应符合下列规定： 1）按批查验合格证：合格证有生产许可证编号；按《额定电压 450V/750V 及以下聚乙烯绝缘电缆》（GB5023.1~5—1997）标准 生产的产品有安全认证标志。 2）外观检查：包装完好；电缆无压扁、扭曲；铠装不松卷；耐 热、阻燃的电缆外护层有明显标识和制造厂标。 3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径。线 芯直径误差应不大于标称直径的1%。 4）对电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送 有资质的实验室检测。 电缆头部件及接线端子应符合下列规定： 1）查验合格证。 2）外观检查：部件齐全；表面无裂痕和气孔；随带的袋装涂料或 填料不泄露。
3.1低压电缆的敷设
于两处与接地（PE）或接零（PEN）干线相连接。非镀锌电缆桥架 间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4 ㎜2；非镀锌电缆桥架间连接板的两端跨接接地线，但连接板的两端 应有不少于两个带防松垫圈的连接固定螺栓。 多层桥架当利用桥架的接地保护干线时，应将每层桥架的端部用 16㎜2软铜线分别连接起来,并与总接地干线相通。长距离的电缆架 桥每隔30~50m 接地一次。安装在具有爆炸危险场所的电缆桥架， 如无法与以有的接地干线连接时，必须单独敷设接地线干线进行接 地。沿桥架全长敷设接地保护干线时，每段（包括非直线段）托 盘、梯架应至少有一点与接地保护干线可靠连接。对于振动场所， 在接地部位的连接处应装置弹簧垫圈，防止因振动引起连接螺栓松 动，而造成接地电器通路中断。
3.1低压电缆的敷设
设，电缆在桥架内应排列整齐，不应交叉，每敷设一根，整理一 根，卡固一根。电缆在桥架内横断面的总截面（包括外护层）不应 大于桥架有效横断面的40%，控制电线不应大于50%。 电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于 0.20m；电力电缆间不应小于0.30m；弱电电缆与电力电缆间不应 小于 0.50m，如有屏蔽盖板可减少到0.30m；桥架上部距顶棚或其 他障碍物不应小于0.30m。1kV 以上和1kV 以下的电缆、同一路径 向一级负荷供电的双路电源电缆、应急照明和其他照明的电缆、强 电和弱电电缆等不宜敷设在同一层桥架上，如果受条件限制需要安 装在同一层桥架上时，应用隔板隔开，其固定间距不宜大于2m。 电缆桥架内的电缆做垂直敷设时，电缆的上端及每隔1.50~2m处 进行固定；水平敷设时在电缆的首尾两端、转弯及每隔5~10m 处进
室内配线基本知识
室内配线和小型配电箱
1） 电度表的结构 电度表的种类虽不同， 但其结构是一样的。 它由两部分组成： 一部分是固定的 电磁铁， 另一部分是活动的铝盘。 电度表都有驱动元件、 转动元件、 制动元件、 计数机构等部件。单相电度表的结构如图所示。
3
2 5
4 6
1—电电电电； 2—电电电电； 3—蜗蜗蜗蜗蜗蜗蜗蜗； 4—转转； 5—铝铝；
1
负负 电电
6—永永永永
2） 电度表的工作原理 当通入交流电， 电压元件和电流元件两种交变的磁通穿过铝盘时， 在铝盘内感 应产生涡流， 涡流与电磁铁的磁通相互作用， 产生一个转动力矩， 使铝盘转动。
室内配线和小型配电箱
3） 电度表的安装和使用要求 (1) 电度表应按设计装配图规定的位置进行安装， 应注意不能安装在 高温、 潮湿、 多尘及有腐蚀气体的地方。 (2) 电度表应安装在不易受震动的墙上或开关板上， 墙面上的安装位 置以不低于1.8 m为宜。 (3) 为了保证电度表工作的准确性， 必须严格垂直装设。 (4) 电度表的导线中间不应有接头。 (5) 电度表在额定电压下， 当电流线圈无电流通过时， 铝盘的转动不 超过1转， 功率消耗不超过1.5 W。 (6) 电度表装好后， 开亮电灯， 电度表的铝盘应从左向右转动。 (7) 单相电度表的选用必须与用电器总瓦数相适应。 (8) 电度表在使用时， 电路不容许短路及用电器超过额定值的125%。 (9) 电度表不允许安装在10%额定负载以下的电路中使用。 (10)不允许电度表经常在超过额定负载值125％的电路中使用。
室内配线和小型配电箱
二、几种配线方法简介 1．塑料护套线的配线方法
(1)使用场合 塑料护套线是一种将双芯或多芯绝缘导线并在一起，外加塑料保护层的双绝 缘导线，具有防潮、耐酸、耐腐蚀及安装方便等优点。广泛用于家庭、办公等室 内配线中。塑料护套线一般用铝片或塑料线卡作为导线的支持物，直接敷设在建 筑物的墙壁表面，有时也可直接敷设在空心楼板中。
室内配线工程

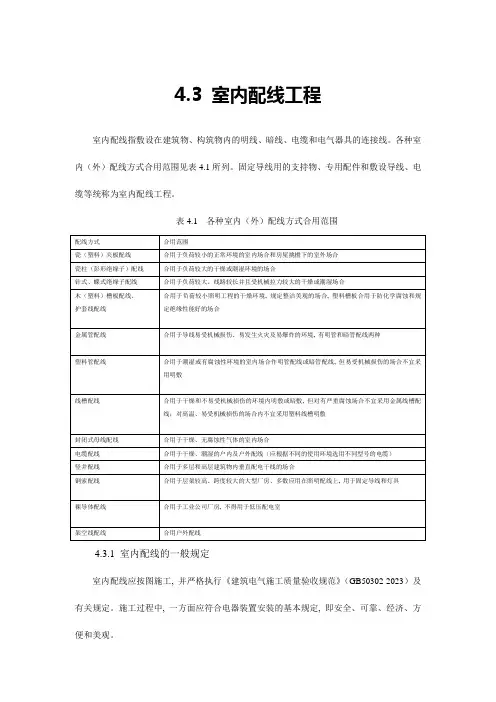

4.3 室内配线工程室内配线指敷设在建筑物、构筑物内的明线、暗线、电缆和电气器具的连接线。
各种室内（外）配线方式合用范围见表4.1所列。
固定导线用的支持物、专用配件和敷设导线、电缆等统称为室内配线工程。
表4.1 各种室内（外）配线方式合用范围4.3.1 室内配线的一般规定室内配线应按图施工, 并严格执行《建筑电气施工质量验收规范》（GB50302-2023）及有关规定。
施工过程中, 一方面应符合电器装置安装的基本规定, 即安全、可靠、经济、方便和美观。
室内配线工程应符合以下一般规定:1、配线的布置及其导线型号、规格应符合设计规定。
配线工程施工中, 当无设计规定期, 导线最小截面应满足机械强度的规定, 不同敷设方式导线允许最小截面见表4.2所列数值。
表4.2 不同敷设方式导线芯线允许最小截面2.所用导线的额定电压应大于线路的工作电压, 导线的绝缘应符合线路的安装方式和敷设环境条件。
低压电线和电缆, 线间和线对地间的绝缘电阻值必须大于0.5M 。
3、配线工程施工中, 室内、室外绝缘导线之间和对地的最小距离应符合表4.3的规定。
表4.3 室内、室外绝缘导线之间和对地的最小距离4.为了减少由于导线接头质量不好引起各种电气事故, 导线敷设时, 应尽量避免接头。
护套线明敷、线槽配线、管内配线、配电屏（箱）内配线不应有接头。
5.各种明配线应垂直和水平敷设, 且规定横平竖直。
一般导线水平高度不应小于2.5m;垂直敷设不应低于1.8m, 否则应加管槽保护, 以防机械损伤。
6.当采用多相供电时, 同一建筑物、构筑物的电线绝缘层颜色选择应一致, 即保护地线（PE线）应是黄、绿相间色；零线用淡蓝色；相线用: L1相用黄色；L2相用绿色；L3相用红色。
7、为了防止火灾和触电等事故发生, 在顶棚内由接线盒引向器具的绝缘导线, 应采用可挠金属电线保护管或金属软管等保护, 导线不应有裸露部分。
8、电线、电缆的芯线连接金具（连接管和端子）, 规格应与芯线的规格适配。
施工现场临时用电安全技术规范2
根据上述原则，分配电箱应装设两类电器，即隔离 电器和短路与过载保护电器。
配置次序依次是隔离电器、短路与过载保护电器，不 可颠倒。
开关箱
第8.1.3条 每台用电设备必须有各自专 用的开关箱，严禁用同一个开关箱直接控 制2台及2台以上的用电设备（含插座）。 动、照分离 第8.1.4条 动力配电箱与照明配电箱宜 分别设置。当合并设置为同一配电箱时， 动力和照明应分路配电；动力开关箱与照 明开关箱必须分设。（防止动力停电影响 照明）
第7.1.4条 架空线在一个档距内，每层导线的 接头数不得超过该层导线条数的50％，且一条导线 应只有一个接头。
架空线相序排列顺序：
A 动力、照明线在同一横担上架设时，导线相序 排列顺序是：面向负荷从左侧起依次为L1、N、L2、 L3、PE； B 动力、照明线在二层横担上分别架设时，导线 相序排列顺序是：上层横担面向负荷从左侧起依 次为乙、L。、队下层横担面向负荷从左侧起依次 为L(L1、L2、L3)、N、PE。
(2)当各分路设置分路漏电保护器时，还应装设总隔离 开关、分路隔离开头以及总断路器、分断路器或总熔断器、 分路熔断器。若分路所设漏电保护器是同时具备短路、过 载、漏电保护功能的漏电断路器，则可不设分路断路器或 分路熔断器。
(3)隔离开关应设置于电源进线端，应采用分断时具有 可见分断点并能同时断开电源所有极或彼此靠近的单极隔 离电器，不得采用分断时不具有可见分断点的电器，当采 用分断时具有可见分断点的断路器时，可兼作隔离开关。

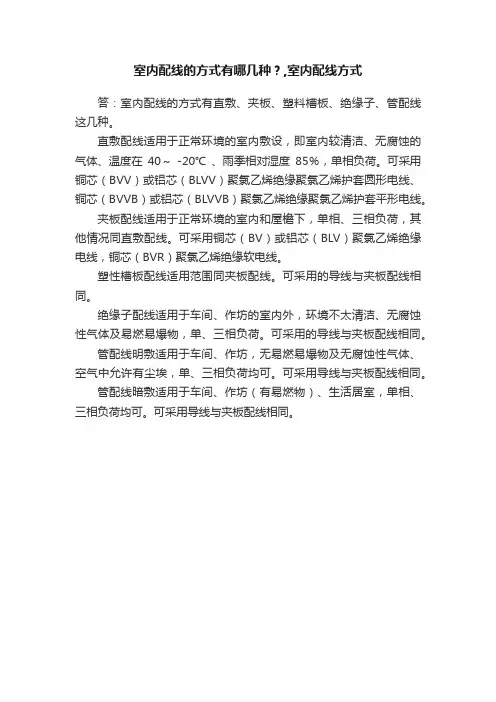

室内配线的方式有哪几种？,室内配线方式
室内配线的方式有哪几种？,室内配线方式
答：室内配线的方式有直敷、夹板、塑料槽板、绝缘子、管配线这几种。
直敷配线适用于正常环境的室内敷设，即室内较清洁、无腐蚀的气体、温度在40～-20℃、雨季相对湿度85％，单相负荷。
可采用铜芯（BVV）或铝芯（BLVV）聚氯乙烯绝缘聚氯乙烯护套圆形电线、铜芯（BVVB）或铝芯（BLVVB）聚氯乙烯绝缘聚氯乙烯护套平形电线。
夹板配线适用于正常环境的室内和屋檐下，单相、三相负荷，其他情况同直敷配线。
可采用铜芯（BV）或铝芯（BLV）聚氯乙烯绝缘电线，铜芯（BVR）聚氯乙烯绝缘软电线。
塑性槽板配线适用范围同夹板配线。
可采用的导线与夹板配线相同。
绝缘子配线适用于车间、作坊的室内外，环境不太清洁、无腐蚀性气体及易燃易爆物，单、三相负荷。
可采用的导线与夹板配线相同。
管配线明敷适用于车间、作坊，无易燃易爆物及无腐蚀性气体、空气中允许有尘埃，单、三相负荷均可。
可采用导线与夹板配线相同。
管配线暗敷适用于车间、作坊（有易燃物）、生活居室，单相、三相负荷均可。
可采用导线与夹板配线相同。
室内明配线工程资料
在建筑物顶棚内，严禁采用护套线布线。
在进户时，护套电源线必须穿在保护管内进人 计量箱内。
.
2
2、施工工艺流程
.
3
施工步骤：
（1）弹线定位：应横平竖直。
（2）铝片定位：
（3）塑料护套线敷设：
(4）塑料护套线配线有关要求
①塑料护套线与其他管道间的最小距离应大 于以下规定：
②线槽的连接应连续无间断；每节线槽的固定 点不应少于两个；在转角、分支处和端部应有 固定点，并紧贴墙面固定。
③线槽接口应平直、严密，槽盖应齐全、平整 、无翘角。
④固定或连接线槽的螺钉或其他紧固件，紧固 后其端部应与线槽内表面光滑相接。
⑤线槽的出线口应位置正确、光滑、无毛刺。
.
16
2）金属线槽明敷设
②线槽内导线敷设
导线按回路（或按系统）用尼龙绳绑扎成束分层排 放在线槽内，做好永久性编号标志。
当设计无规定时，包括绝缘层在内的导线总截面积 不应大于线槽截面积的40%；在可拆卸盖板的线槽内， 不应大于线槽截面积的75%。
强电、弱电线路应分槽放线 。
同一回路的相线、中性线应放人同一槽内。
导线的接头不应放在线槽内，应放在接线盒内。
丝的直径应小于0.5mm。在在潮湿或有腐蚀性介质及
易贮纤维灰尘的场所，应使用塑料护套钢索，以防止
钢索生锈，影响安全运行钢索不应有扭曲和断股现象
.9。ຫໍສະໝຸດ （4）施工工艺：1）钢索安装：
钢索中问固定点问距不应大于12m；
预理加工件的尺寸不应小于120 X 60X 6焊在铁件上的 锚固钢筋的直径不应小于8mm，其尾部要焊成燕尾状。 在钢索土敷设导线及安装灯具后，钢索的弛度不应大于 100 mm.
常用室内配线-3_(2)
3.5 塑 料 护 套 线 配 线
3.6.1瓷夹、瓷柱、瓷瓶配线要求
(1)在雨、雪能落到导线上的室外场所，不宜采用 瓷柱、瓷夹配线；室外配线的瓷瓶不宜倒装。 (2)当室外配线跨越人行道时，导线距地面高度不 应小于3.5m；室外配线跨越通车街道时，导线距地 面的高度不应小于6m。 (3)导线敷设应平直，无明显松弛；导线在转弯处， 不应有急弯。 (4)电气线路相互交叉时，应将靠近建筑物、构筑 物的导线穿入绝缘保护管内。保护管的长度不应小 于l00mm，并应加以固定；保护管两端与其它导线 外侧边缘的距离均不应小于50mm。
3.6 瓷 夹 和 瓷 瓶 配 线
(7)导线在转弯、分支和进入设备、器具处，应装 设瓷夹、瓷柱或瓷瓶等支持件固定，其与导线转弯的 中心点、分支点、设备和器具边缘的距离宜为：瓷夹 配线40～60mm；瓷柱配线60～l00mm。
3.6.1瓷夹、瓷柱、瓷瓶配线要求
(8)当工业厂房内采用裸导线时，配线工程应符合 下列要求： ①裸导线距地面高度不应小于3.5m；当装有网状 遮栏时，不应小于2.5m。 ②在屋架上敷设时，导线至起重机铺面板间的净 距不应小于2.2m；当不能满足要求时，应在起重机 与导线之间装设遮栏保护。 ③在搬运和装配物件时能触及导线的场所不得敷 设裸导线。 ④裸导线不得与起重机的滑触线同支架敷设。 ⑤裸导线与网状遮栏的距离不应小于100mm；与 板状遮栏的距离不应小于50mm。
塑料护套线具有防潮和耐腐蚀等性能，对于比较 潮湿有腐蚀性的特殊场所，可采用塑料护套线。塑 料护套线多用于照明线路，可以直接敷设在楼板、 墙壁等建筑物面上，用线卡或铝片卡(钢精扎头)作为 导线的支持物。施工程序及方法如下： (1)划线定位 塑料护套线的敷设应横平竖直。敷设导线前，先 用粉线袋按照设计需要弹出正确的水平线和垂直线。 先确定起始点的位置，再按塑料护套线截面的大小 每隔150～200mm划出线卡的固定位置。导线在距 终端、转弯中点、电气器具或接线盒边缘50～ 100mm处都要设置线卡进行固定。
