室内配线电线电缆安全技术规范
电线电缆安全规章制度
电线电缆安全规章制度第一章总则第一条为加强电线电缆安全管理，规范使用行为，预防事故发生，保障人员生命和财产安全，根据相关法律法规和标准，制定本规章制度。
第二条电线电缆安全规章制度适用于所有涉及电线电缆设备的单位和个人。
第三条各单位和个人应当严格遵守本规章制度的规定，加强对电线电缆设备的管理和维护，确保设备安全可靠。
第二章安全管理第四条各单位应当建立健全电线电缆安全管理制度，明确安全管理的责任分工，落实安全管理的各项措施。
第五条每个单位应当配备专职责任人员，负责电线电缆设备的安全管理工作，每季度对设备进行检查和维护，确保设备正常运行。
第六条单位应当建立健全电线电缆设备的档案资料，包括设备技术参数、维护记录、检测报告等，确保档案资料的完整性和准确性。
第七条单位应当制定电线电缆设备维护计划，并按照计划进行维护，确保设备正常运行和安全使用。
第八条单位应当加强对电线电缆设备的日常巡检工作，及时发现并解决存在的安全隐患，消除事故的发生可能性。
第三章安全使用第九条禁止私拉乱接电线电缆，严禁使用老化、损坏、接地不良等存在安全隐患的电线电缆设备，确保设备的正常使用。
第十条使用电线电缆设备时，应当遵循操作规程，禁止超负荷使用、擅自改动设备结构、使用不合格的材料等不安全行为。
第十一条使用电线电缆设备的人员应当接受安全培训，了解设备的操作规程、安全注意事项等，提高安全意识，避免事故发生。
第十二条使用电线电缆设备的人员应当定期进行安全知识学习和考核，不定期开展应急演练，增强抗压能力和应急处理能力。
第四章突发事件处置第十三条一旦发生电线电缆设备事故，应当立即停止使用设备，切断电源，及时报警处理，并做好现场维护工作，确保人员生命安全。
第十四条各单位应当建立和健全事故应急预案，制定应急处理流程，明确责任人员和联系方式，做好事故应急处置准备工作。
第十五条发生电线电缆设备事故后，应当及时进行事故调查和处理，分析事故原因，完善安全管理制度，提出改进措施，避免类似事故再次发生。
常用室内配线
3.1低压电缆的敷设
电缆进场验收时应符合下列规定： 1）按批查验合格证：合格证有生产许可证编号；按《额定电压 450V/750V 及以下聚乙烯绝缘电缆》（GB5023.1~5—1997）标准 生产的产品有安全认证标志。 2）外观检查：包装完好；电缆无压扁、扭曲；铠装不松卷；耐 热、阻燃的电缆外护层有明显标识和制造厂标。 3）按制造标准，现场抽样检测绝缘层厚度和圆形线芯的直径。线 芯直径误差应不大于标称直径的1%。 4）对电缆绝缘性能、导电性能和阻燃性能有异议时，按批抽样送 有资质的实验室检测。 电缆头部件及接线端子应符合下列规定： 1）查验合格证。 2）外观检查：部件齐全；表面无裂痕和气孔；随带的袋装涂料或 填料不泄露。
3.1低压电缆的敷设
于两处与接地（PE）或接零（PEN）干线相连接。非镀锌电缆桥架 间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4 ㎜2；非镀锌电缆桥架间连接板的两端跨接接地线，但连接板的两端 应有不少于两个带防松垫圈的连接固定螺栓。 多层桥架当利用桥架的接地保护干线时，应将每层桥架的端部用 16㎜2软铜线分别连接起来,并与总接地干线相通。长距离的电缆架 桥每隔30~50m 接地一次。安装在具有爆炸危险场所的电缆桥架， 如无法与以有的接地干线连接时，必须单独敷设接地线干线进行接 地。沿桥架全长敷设接地保护干线时，每段（包括非直线段）托 盘、梯架应至少有一点与接地保护干线可靠连接。对于振动场所， 在接地部位的连接处应装置弹簧垫圈，防止因振动引起连接螺栓松 动，而造成接地电器通路中断。
3.1低压电缆的敷设
设，电缆在桥架内应排列整齐，不应交叉，每敷设一根，整理一 根，卡固一根。电缆在桥架内横断面的总截面（包括外护层）不应 大于桥架有效横断面的40%，控制电线不应大于50%。 电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于 0.20m；电力电缆间不应小于0.30m；弱电电缆与电力电缆间不应 小于 0.50m，如有屏蔽盖板可减少到0.30m；桥架上部距顶棚或其 他障碍物不应小于0.30m。1kV 以上和1kV 以下的电缆、同一路径 向一级负荷供电的双路电源电缆、应急照明和其他照明的电缆、强 电和弱电电缆等不宜敷设在同一层桥架上，如果受条件限制需要安 装在同一层桥架上时，应用隔板隔开，其固定间距不宜大于2m。 电缆桥架内的电缆做垂直敷设时，电缆的上端及每隔1.50~2m处 进行固定；水平敷设时在电缆的首尾两端、转弯及每隔5~10m 处进
强电弱电工程布线施工要求规范
实用文档1 、本章合用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3 、配线时，相线与零线的颜色应不同；同一住宅相线( L ) 颜色应统一，零线( N )宜用蓝色，保护线( PE )必须用黄绿双色线。
4 、导线间和导线对地间电阻必须大于0.5M Ω 。
5 、各弱电子系统均用星型结构。
6 、进线穿线管2~3 根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管(穿线管)应采用钢管或者阻燃硬质聚氯乙烯管(硬质PVC 管)。
7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。
8 、暗管直线敷设长度超过30 米时，中间应加装过线盒。
9、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有S 弯。
连续弯曲超过2 次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
10、暗管弯曲半径不得小于该管外径的6~10 倍。
11、在暗管孔内不得有各种线缆接头。
12、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
13、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm 。
14、穿入配管导线的接头应设在接线盒内，接头搭接坚固，涮锡并用绝缘带包缠应均匀密切。
15、暗盒均应该加装螺接以保护路线。
1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线；② 背景音乐线：标准2 × 0.3 平方毫米线③视频线：标准AV 影音共享线④网络线：超五类UTP 双绞线⑤有线电视线：宽带同轴电缆2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
电缆工安全操作规程范文
电缆工安全操作规程范文第一章：总则1.1 为了加强电缆工作中的安全管理，确保施工人员的生命财产安全，根据相关法规和规章制度，制定本《电缆工安全操作规程》。
1.2 本规程适用于进行电缆敷设、接地、连接、维修和更换等工作的施工人员。
第二章：作业前准备2.1 施工人员在进行任何工作之前，必须接受相关安全培训并持有相应证书。
未经培训和证书持有者，严禁进行电缆工作。
2.2 施工人员在开始工作前，应核实所需使用的设备和工具是否符合安全要求，如发现有缺陷或损坏应及时报告并更换。
2.3 施工人员在使用工具时，应确保手部或身体的其他部位不接触电缆导体或其他可能带电的部位，以防触电事故的发生。
2.4 施工人员在进行电缆接地工作时，务必确认所有电源已经切断，并在电源输送之前安全接地。
第三章：电缆敷设作业3.1 施工人员在进行电缆敷设作业前，应仔细审查工程设计图纸，确保了解敷设路线、敷设方式以及所需材料。
3.2 施工人员在敷设电缆时，应避免电缆过度弯曲和挤压，以防电缆内部导体损坏，应采取适当的保护措施。
3.3 施工人员在电缆敷设过程中，应及时清理施工现场的杂物和障碍物，以确保施工的顺利进行。
3.4 施工人员在敷设电缆时，应注意周围环境的安全，如存在交通道路或其他不安全因素，应采取防护措施并设置警示标志。
第四章：电缆连接及维修4.1 施工人员在进行电缆连接工作前，应确认电缆本体及连接件的规格型号、电压等级等是否相符，避免连接错误。
4.2 施工人员在进行电缆连接工作时，应确保所有连接线的绝缘性能良好，并进行绝缘测试以确保连接的安全可靠。
4.3 施工人员在进行电缆维修时，应先检查电缆的外观是否有明显的损坏或老化现象，如发现应及时更换。
4.4 施工人员在进行电缆维修时，应遵循正确的维修步骤，如拆解、清洗、更换损坏部件等，并在维修完成后对维修部位进行必要的测试以确保维修质量。
第五章：安全防护措施5.1 施工人员在进行电缆工作时，应佩戴符合安全要求的劳动防护用品，如安全帽、劳保鞋、防护手套等。
室内装饰水电安装规范及工艺要求
室内装饰水电安装规范及工艺要求一、水电安装规范1)布线的原则：横平竖直.使用专用PVC阻燃型电线管,线管在线槽中必须固定，线盒与线管相接时应使用锁母，直管每隔80公分使用一个管卡,拐角处每隔20公分使用一个管卡。
2) 插座在墙的上部,在墙面垂直向上开槽，至墙的顶部安装装饰角线的安装线内，如果是在墙的下部，垂直向下开槽至安装踢脚板的底部，开槽深度应一致，槽线及顶直应先在墙面弹出控制线后，再用切割机切割墙面,用机器开槽.3) 使用PVC阻燃型电线管,在弯管时用弹簧现弯，不得使用90度弯头及三通(在这一点上目前我们基本没有出现这一类情况)，线路安装时必须加护线套管，采用胶粘进行连接，套管边接应紧密.平直。
平顺。
直角拐角处应将角内侧切开,切口一侧切圆弧形接口后，折弯安装。
4）管道绞牙深度适中，无毛刺。
管道连接处用生料带缠5—6圈，管道绞牙数为5牙—6牙，直到拧紧接头，不允许烂牙接进管中。
5) 导线装入套管后，应使用导线固定工具，先固定在墙面及墙内后，再抹灰隐蔽。
6) 严禁线管直接铺设在复合板下面，（在这一点上我们目前没有做的很好，以后我们会和客户交流好，复合地板一定要进行开槽处理.)在实木地板下的线管必须有加固措施。
7) 严禁线管铺设在厨房.卫生间地面上，防止水渗入线管内。
(在卫生间的地面上不能有任何的线管,在这一点上我们必须要加强处理.）8）穿入线管的导线不应大于线管的孔面积40％，管内导线不得有接头,不同用途的导线严禁混穿于一根线管内.9）导线进入线盒必须保证留有一定的长度,留有10～15厘米，音响留100厘米，穿软管以便进行开关.插座的安装维修。
10) 装水管距离墙面应为1。
5公分，左热右冷，间距15公分中。
11）电线与水管平行距不应小于30公分，交叉。
过桥距不应小于10公分。
12）电线点与点不能有接头，吊顶内的暗线必须有阻燃管保护。
13) 水电验收合格后，方可粉平线槽，墙槽应用1：3水泥砂浆填补密实（应分两次粉平墙面。

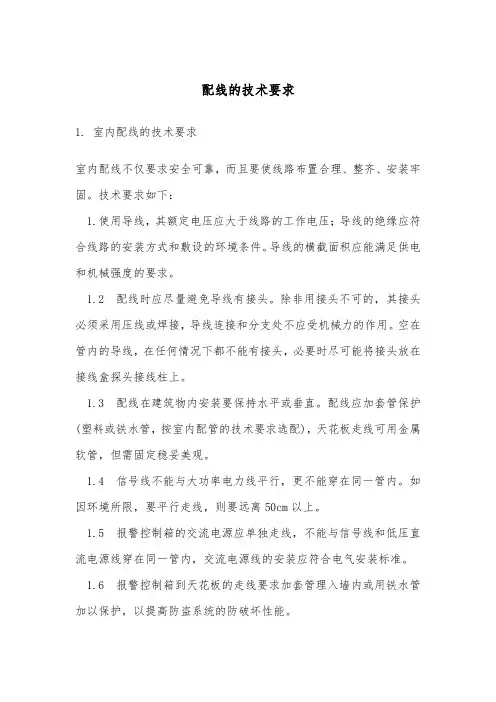

配线技术要求
配线的技术要求1. 室内配线的技术要求室内配线不仅要求安全可靠，而且要使线路布置合理、整齐、安装牢固。
技术要求如下：1.使用导线，其额定电压应大于线路的工作电压；导线的绝缘应符合线路的安装方式和敷设的环境条件。
导线的横截面积应能满足供电和机械强度的要求。
1.2 配线时应尽量避免导线有接头。
除非用接头不可的，其接头必须采用压线或焊接，导线连接和分支处不应受机械力的作用。
空在管内的导线，在任何情况下都不能有接头，必要时尽可能将接头放在接线盒探头接线柱上。
1.3 配线在建筑物内安装要保持水平或垂直。
配线应加套管保护(塑料或铁水管，按室内配管的技术要求选配)，天花板走线可用金属软管，但需固定稳妥美观。
1.4 信号线不能与大功率电力线平行，更不能穿在同一管内。
如因环境所限，要平行走线，则要远离50cm以上。
1.5 报警控制箱的交流电源应单独走线，不能与信号线和低压直流电源线穿在同一管内，交流电源线的安装应符合电气安装标准。
1.6 报警控制箱到天花板的走线要求加套管理入墙内或用铁水管加以保护，以提高防盗系统的防破坏性能。
2、室内配管的技术要求2.1 线管配线有明配和暗配两种。
明配管要求横平竖直、整齐美观。
暗配管要求管路短，畅通、弯头少。
2.2 线管的选择，按设计图选择管材种类和规格，如无规定时，可按线管内所穿导线的总面积(连外皮)，不超过管子内孔截面积的70%的限度进行选配。
2.3 为便于管子穿线和维修，在管路长度超过下列数值时，中间应加装接线盒或拉线盒，其位置应便于穿线。
(1) 管子长度每超过40米，无弯曲时；(2) 长度每超过25米、有一弯时；(3) 长度每超过15米、有两个弯时；(4) 长度每超过10米、有三个弯时；2.4 线管的固定、线管在转弯处或直线距离每过1.5米应加固定夹子。
2.5 电缆线管的弯曲半径应符合所穿入电缆弯曲半径的规定。
2.6 凡有砂眼、裂缝和较大变形的管子禁止使用于配线工程。
2.7 线管的连接应加套管连接或扣连接。
建筑工程临时用电施工室内配线一般要求
建筑工程临时用电施工室内配线一般要求1. 施工室内配线应符合国家相关技术标准和规范要求，如《建筑电气设计规范》等。
2. 施工室内配线应选用符合安全可靠要求的电线电缆，采用铜芯电线、电缆。
3. 施工室内配线应采用合适的线径与容量，根据实际用电负荷确定电线横截面积、额定电流等参数。
4. 施工室内配线应采用合理的线路布置和回路划分，确保电线电缆的良好散热和运行安全。
5. 施工室内配线应具备防火阻燃性能，电线电缆应符合相关消防安全要求。
6. 施工室内配线应设有合适的漏电保护装置，如漏电保护器等，以确保用电安全。
7. 施工室内配线应设有合适的短路保护装置，如过流保护器等，以防止电路短路引发事故。
8. 施工室内配线应合理设置接地装置，确保电气设备与地的良好接地，减少触电风险。
9. 施工室内配线应遵循线路布线规范，避免与其他线路或设施过近距离布置，减少干扰和安全隐患。
10. 施工室内配线应保持良好绝缘状态，确保电线电缆与其他金属物体的绝缘隔离。
11. 施工室内配线应采用合适的固定和保护措施，避免电线电缆受到损坏或外力干扰。
12. 施工室内配线应设置合适的开关和插座，方便施工人员使用和管理，确保用电质量和安全。
13. 施工室内配线应进行必要的检测和试验，确保电线电缆和相关设备的质量合格。
14. 施工室内配线应按照工程实际需要进行合理布线，避免过长过短、过密过松等问题。
15. 施工室内配线应定期进行维护和检修，确保电线电缆的良好状态和正常运行。
16. 施工室内配线应遵循施工安全操作规程，避免因不当的施工操作引发电气事故。
17. 施工室内配线应经过专业人员的验收和审查，确保施工质量符合相关要求和标准。
18. 施工室内配线应在施工完成后进行记录和档案管理，确保施工过程和质量的可追溯性。
以上是建筑工程临时用电施工室内配线一般要求，以保障施工过程中的用电安全和质量。
这些要求是为了保证施工期间电气设备正常运行，减少事故风险，保障建筑工程的正常进行。
电缆安装安全技术操作规程范文
电缆安装安全技术操作规程范文一、引言电缆是供电、通信和控制系统中的重要组成部分，它们的安装质量和安全性直接关系到整个系统的正常运行和使用寿命。
为了确保电缆的安全安装和使用，本规程制定了电缆安装的技术操作规程，以指导操作人员安全、高效地进行电缆安装工作。
二、前期准备1. 目标和任务在电缆安装之前，要明确待安装电缆的类型、规格、用途和安装位置，确保与设计要求一致。
明确安装任务目标，做好工作计划和安排。
2. 工具和设备准备根据安装任务的要求，选择适当的工具和设备。
工具应符合国家标准或行业标准，检查工具的完好程度和安全性能。
设备包括起重设备、运输车辆等，必须符合相关安全标准及操作规程要求。
3. 防护措施在安装电缆前，要对安装现场进行评估，并作出相应的防护措施。
包括但不限于：严格执行安全操作规程，设置警示标志，划定安全区域，并保持室内通风良好。
对有限空间、高处作业等特殊情况，要采取专门的安全防护措施。
三、施工操作1. 材料验收电缆及相关的附件材料要进行验收，按照技术规范和设计要求进行检查。
检查项目包括电缆规格、长度、外观质量、绝缘电阻等。
验收合格的材料方可投入使用。
2. 布线方案根据设计要求和技术规范，制定电缆布线方案。
包括各个电缆线路的走向、敷设位置、支架间距等。
合理的布线方案能够保证电缆安装的质量，避免电缆之间相互干扰。
3. 排除隐患在进行电缆安装前，要排除施工区域内的安全隐患。
例如，检查是否有可燃物品、易燃气体等，若存在要及时处理。
对有机械设备、管线等设施要进行合理和安全的隔离。
4. 线路敷设在进行电缆线路敷设时，要按照布线方案进行。
保持线路的合理弯曲半径，不得过小。
同时，要避免电缆遭受外力撞击或挤压。
电缆直埋敷设时，必须符合规范要求的埋深，以免受到外界破坏。
5. 接地装置电缆安装中的接地装置是非常重要的一环。
接地要符合国家电气安装标准及相关技术规范，接地电阻要符合设计要求。
接地电极应符合规定长度和材质，并能够确保接地电阻稳定可靠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内配线电线电缆安全技术规范
1) 室内配线必须采用绝缘导线或电缆。
2) 室内配线应根据配线类型采用瓷瓶、瓷(塑料)夹、嵌绝缘槽、穿管或钢索敷设。
潮湿场所或埋地非电缆配线必须穿管敷设，管口和管接头应密封;当采用金属管敷设时，金属管必须做等电位连接，且必须与PE 线相连接。
3) 室内非埋地明敷主干线距地面高度不得小于2.5m
4) 架空进户线的室外端应采用绝缘子固定，过墙处应穿管保护，距地面高度不得小于2.5m，并应采取防雨措施
5) 室内配线所用导线或电缆的截面应根据用电设备或线路的计算负荷确定，但铜线截面不应小于1.5一，铝线截面不应小于2.5。
6) 钢索配线的吊架间距不宜大于12m。
采用瓷夹固定导线时，导线间距不应小于35mm，瓷夹间距不应大于800mm;采用瓷瓶固定导线时，导线间距不应小于100mm，瓷瓶间距不应大于1-5m"，采用护套绝缘导线或电缆时，可直接敷设于钢索上。
7) 室内配线必须有短路保护和过载保护，短路保护和过载保护电器与绝缘导线、电缆的选配应符合JGJ 46--2005规范中第7.1.17条和7.1.1 8条要求。
对穿管
敷设的绝缘导线线路，其短路保护熔断器的熔体额定电流不应大于穿管绝缘导线长期连续负荷允许载流量的2.5倍。
