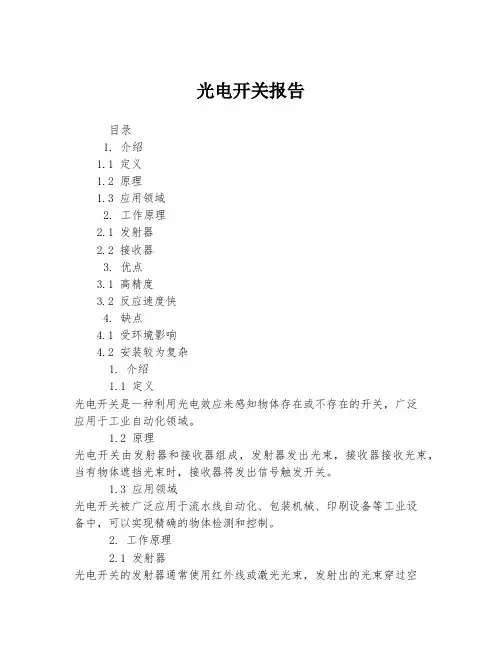

光电开关实验报告
声光控开关实验报告
实验目的：通过对声光开关的制作，掌握焊接技术，以及声光开关的基本
原理。 实验器材：印刷电路板，电容若干，电阻若干，单向可控硅一个，三极管一个，光敏电阻一个，话筒一个，二极管若干，CD4011芯片一块。 实验内容：
工作原理：
选用CD4011集成块为延时电路，选用1A 单向进口可控硅以及性能稳定的光敏电阻
和驻极体组成的声光控动作电路，此电路节省能源，制作方便。
声光控开关必须同时具备两个条件，声光才起作用。从声光控开关的结构上分析，开关面板表面装有光敏二级管，内部装有柱极体话筒。而光敏二极管的敏感效应，光信息091班
朱建成武
09620136
只有在黑暗时才起到作用（可用液晶万用表测得数值）。也就是说当环境变暗到一定程度，光敏二级管感应后会在电子线路板上产生一个脉冲电流，使光敏二级管一路电路处在关闭状态，只要声音刺激，柱极体活简就会同样产生脉冲电流，这时声光控制开关电路就连通起作用。因为必须要二个条件同时存在，声光控开关才起作用。实验成果展示：
外观展示电路背面电路正面
通过对开关延时性能的测试，在黑暗中受到声波刺激后，与之相连的台灯发光，此开关延时53秒后熄灭，达到了延时效果。
实验总结：在实验中，我们制作了这种通过声音与光照控制电路的开关，它可以用于楼梯，车库，过道等公共场所。在白天强光，多杂音的情况下，开关保持断开，不导通；在黑暗，安静的环境中，通过一个声音刺激就能使开关导通，从而接通电路，过段时间后自动熄灭。
电路中的器件廉价，可靠，稳定，使得它可以广泛的运用与生活之中，达到节能的效果，做到用科技改变生活。
通过本实验，我在实践中运用了所学到的知识，深入了解电路的设计，并牢固掌握。同时，我们在焊接过程中，也掌握了一门技术，在理论学习中加强了实践动手能力，全面发展了自我。在此过程中的种种问题，以及在实验中解决问题的方法，都将是以后的生活工作中的一笔宝贵的财富。
plc实验报告-10页文档资料
题目： PLC实验报告书 专业：机械设计制造及其自动化 老师：袁勇 班级： 072092 学号： 20091001861 姓名：李亚锋 PLC实验报告 一、实验目的： 熟练掌握可编程控制器编程软件的操作方法，熟悉梯程序设计及其编程技巧，完成基本的实验项目。 二、实验内容： 按照下面给出的控制要求编写梯形图程序，下载到可编程控制器中运行。根据运行情况进行调试、修改程序、直到通过为止。 实验项目一： 1.走廊灯两地控制 2.走廊灯三地控制 3.圆盘正反转控制 4.下车直线行驶正反向自动往返控制 5.单按钮单路输出控制 实验项目二： 1. 多谐振荡控制 2. 圆盘计时计数控制
3. 十字交通灯的控制 实验一： 1.走廊灯两地控制 1）控制要求：走廊两地处有两个开关控制一个灯，无论按那个开关灯就亮，再按任何一个开关灯就熄灭。 2）I/O口分配： 3）梯形图程序 图1 走廊两地控制 4）实验结果： 当开关0.00闭合，0.01断开时，灯10.00亮；当开关0.00闭合，0.01闭合，灯10.00灭；当开关0.00断开，0.01闭合，灯10.00亮；当开关0.00断开，0.01断开，灯10.00灭。 2．走廊三地灯控制 1）控制要求：走廊三地处有三个开关控制一个灯，无论按那个开关灯就亮，再按任何一个开关灯就熄灭。 2）I/O分配：
3）梯形图程序： 图2 走廊三地控制 4）实验结果： 三个开关都处于断开状态，随意拨动一个开关电灯就点亮，然后在随意改变一个开关的状态电灯就熄灭，再随意改变一个开关的状态电灯就熄灭。3.圆盘正反转控制 1）控制要求：用三个按钮来控制电机，其中一个控制电机正转，另一个控制电机反转，再一个控制电机停转。 2）I/O分配： 3）梯形图程序： 图3 圆盘正反转控制 4）实验结果： 当拨动正转按钮时，电机正转；当拨动反转按钮时，电机反转；无论电机
光电开关工作原理分析
光电开关原理及应用 成的族中感器大家言光电开关是传一、前化弱变间光的强和把发射端接收端之员，它于的。由探测的目电流的变化以达到转化为的隔离回路是电输出回路和输入开光电关到合得在许多场缘绝），所以它可以（即电理作原1、工二、光电开关介绍应用。 关近开光电接光电传感器）是光电开关（或遮挡光束的用被检测物对的简称，它是利体物而检测选回路通电路，从反射，由同步线光能反射限于金属，所有有无的。物体不在流输入电。光电开关将被的物体均可检测据根收器再信号射出，接发射器上转换为光进体标物或有无对目收接到的光线的强弱开电数光图1所示。多行探测。工作原理如波光外线见光的红选用的是波长接近可关释语解分类及术。2、光电开关的光。图2是德国SICK公司的部分电开关外型图型，感器体的传器和接收器于一射式光电开关：它是一种集发射反1 （）、分类①漫，器到接收的光线反射器电开关发射发射的足够量体测当有被检物体经过时，物将光反，漫极光率高时体的表面光亮或其反当产于是光电开关就生了开关信号。被检测物检选的开关是首射式的光电开光电反射式测模式。②镜器收器与接：关它亦集发射发器发射电体，光开关于一回反镜射经过反射的出光线过体经检测物被接收器，当开电时，光完且全阻断光线号。测开关信检就关产生了含它包：光对射式电开关③轴光且离分互相上构结在了． 相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。当检测物体为不透明时，对射式光电开关是最可靠的检测装置。④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产
光电计数器实验报告
光电计数器实验报告 学生姓名李志 学号081244115 专业名称光信息科学与技术 指导教师易煦农 时间日期2011-10-19 摘要 21世纪是信息时代，是获取信息，处理信息，运用信息的时代。传感与检测技术的重要性在于它是获得信息并对信息进行必要处理 的基础技术，是获取信 息和处理加工信息的手段，无法获取信息则无法运用信息。 光电式传感器是将光信号转化为电信号的一种传感器。它的理论基础是光电效应。这类效应大致可分为三类。第一类是外光电效应，即在光照射下，能使电子逸出物体表面。利用这种效应所做成的器件有真空光电管、光电倍增管等。第二类是内光电效应，即在光线照射下，能使物质的电阻率改变。这类器件包括各类半导体光敏电阻。第三类是光生伏特效应，即在光线作用下，物体内产生电动势的现象，此电动势称为光生电动势。这类器件包括光电池、光电晶体管等。光电效应都是利用光电元件受光照后，电特性发生变化。敏感的光波长是在可见光附近，包括红外波长和紫外波长。数字式电子计数器有直观和计数精确的优点，目前已在各种行业中普遍使用。数字式电子计
数器有多种计数触发方式，它是由实际使用条件和环境决定的。有采用机械方式的接触式触发的，有采用电子传感器的非接触式触发的，光电式传感器是其中之一，它是一种非接触式电子传感器。采用光电传感器制作的光电式电子计数器。这种计数器在工厂的生产流水线上作产品统计，有着其他计数器不可取代的优点。 【关键词】光电效应光电传感器光电计数器 ABSTRACT The 21st century is the age of information, it is the access to information, treatment information, use of the information age. Sensing and detection technology is important because it is the access to information and the information necessary to deal with the underlying technology, is access to information and means of processing information, unable to get information you won't be able to use information. Photoelectric sensor is a light signal into an electric signal of the sensor. It is the theoretical basis of the photoelectric effect. These effects can be broadly divided into three categories. The first type is outside of the photoelectric effect, namely, in daylight, can make the tungsten surface. Use this effect caused by device with vacuum photocell, photomultiplier tubes, etc. The second category is the photoelectric effect, i.e., in the light, can make the electrical resistivity of the material change. Such devices include various types of photosensitive semiconductor. The third category is photo voltaic effect, in the light, the objects within the EMF EMF, this is called light-induced electromotive force. This class of
接近开关工作原理一
接近开关工作原理一-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
接近开关的工作原理一 随着自动化的提高，接近开关的使用次数也越来越频繁，大家不禁会问，接近开关就那么点大，能用多大的用处呢？其实，这是个理解误区，可别小看了这些小开关，它们的用处可大着呢！现在，就让我来给大家详细系统的介绍介绍接近开关的工作原理、接线方式及应用吧！首先大家看到的就是它的工作原理。 接近开关又称传感器，按工作性质分类可分为电感式接近开关、电容式接近开关、红外线光电开关、位移传感、霍尔开关及磁性开关六大类，按电源分类就只有交流和直流两种了。针对设备，给大家介绍前面三种常用的开关，即电感式、电容式和红外线光电三种！ 电感式接近开关： 电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。 这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。这种接近开关所能检测的物体必须是金属物体。 以下是它的工作原理图：（图1） 电容式接近开关： 电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。这种接近开关的检测物体，并
不限于金属导体，也可以是非金属、液体或粉状物体,在接近开关的尾部，有一个可以顺时针调节多圈电位器来调节感应灵敏度，一般调节电位器使电容式的接近开关在它本身检测距离的70%-80%的位置动作。 以下是它的工作原理图：（图2） 红外线接近开关： 红外线属于一种电磁射线，其特性等同于无线电或X射线。人眼可见的光波是380nm-780nm，发射波长为780nm-1mm的长射线称为红外线，而红外线光电开关优先使用的是接近可见光波长的近红外线。红外线光电开关（光电传感器）属于光电接近开关的简称，它是利用被检测物体对红外光束的遮光或反射，由同步回路选通而检测物体的有无，其物体不限于金属，对所有能反射光线的物体均可检测。根据检测方式的不同，红外线光电开关可再分为 1.漫反射式光电开关 漫反射光电开关是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。其原理图见图3。 图3
西安交大自动控制原理实验报告
自动控制原理实验报告 学院： 班级： 姓名： 学号：
西安交通大学实验报告 课程自动控制原理实验日期2014 年12月22 日专业班号交报告日期 2014 年 12月27日姓名学号 实验五直流电机转速控制系统设计 一、实验设备 1.硬件平台——NI ELVIS 2.软件工具——LabVIEW 二、实验任务 1.使用NI ELVIS可变电源提供的电源能力，驱动直流马达旋转，并通过改变电压改变 其运行速度； 2.通过光电开关测量马达转速； 3.通过编程将可变电源所控制的马达和转速计整合在一起，基于计算机实现一个转速自 动控制系统。 三、实验步骤 任务一：通过可变电源控制马达旋转 任务二：通过光电开关测量马达转速 任务三：通过程序自动调整电源电压，从而逼近设定转速
编程思路：PID控制器输入SP为期望转速输出，PV为实际测量得到的电机转速，MV为PID输出控制电压。其中SP由前面板输入；PV通过光电开关测量马达转速得到；将PID 的输出控制电压接到“可变电源控制马达旋转”模块的电压输入控制端，控制可变电源产生所需的直流电机控制电压。通过不断地检测马达转速与期望值对比产生偏差，通过PID控制器产生控制信号，达到直流电机转速的负反馈控制。 PID参数：比例增益：0.0023 积分时间：0.010 微分时间：0.006 采样率和待读取采样：采样率：500kS/s 待读取采样：500 启动死区：电机刚上电时，速度为0，脉冲周期测量为0，脉冲频率测量为无限大。通过设定转速的“虚拟下限”解决。本实验电机转速最大为600r/min。故可将其上限值设为600r/min，超过上限时，转速的虚拟下限设为200r/min。 改进：利用LabVIEW中的移位寄存器对转速测量值取滑动平均。
光电开关的原理及类型
光电开关 光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。 简介 光电开关（光电传感器:photoelectric switch）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。 接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。 这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。 工作原理 图1 所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分 或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。 光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。
槽型光电开关的应用和检测与LM393运用电路
槽型光电开关的应用和检测 现在，各种光电开关在自动监测、自动控制、自动计数等生产领域得到了广泛的应用。在实际生产维修当中，笔者根据光电开关的工作原理，利用两只万用表，对槽型光电开关的好坏进行快速判别。现以电动绕线机上计数用的槽型光电开关为例(也有称为"凹型光电开关的)，将测试方法介绍给大家。槽型光电开关实物图见图1，内部原理图见图2。 先把万用表拨在R×100挡，两表笔分别测C、E的正、反向电阻应为无穷大，否则已损坏或性能变差。再把黑表笔搭在C脚，红表笔搭在E脚，然后把另一只万用表拨在R×1挡，其黑表笔搭在A脚，红表笔搭在K脚，利用万用表内部电池电压使光电发射管工作，此时C、E脚的电阻值马上降为较小值。拿掉A、K脚表笔，C、E脚电阻值马上恢复为无穷大。 如把黑表笔搭在K脚，红表笔搭在A脚，则C、E无穷大电阻值不变，即可判断光电开关基本正常。把搭A、K脚的万用表拨到R×lO或R×100挡时，C、E脚的导通电阻值将逐步增大，这主要是随着万用表电阻挡位的增大，其电阻挡"输出"的工作电流也随着下降，使流过光电发射管的电流变小，发射红外线能力变弱，光电接收管的导通电阻也随着增大，可进一步证明光电开关正常。需要说明：如一只采用指针式万用表，另一只采用数字式万用表，测试时应把数字式万用表接C、E脚，指针式万用表接A、K脚。这是由于数字式万用表的二极管挡或电阻挡只能提供微小的电流，不足以使光电开关中的发射管正常工作。
在实际应用当中，光电开关的大小和形状因使用场合、用途的不同而干差万别。槽式光电开关通常是标准的凹字形结构，其光电发射管和接收管分别位于凹形槽的两边，并形成一光轴。当被检测物体经过凹形槽并阻断光轴时，光电开关就产生了检测到的开关信号。槽式光电开关安全可靠，适合检测高速变化的生产监测场所。光电开关内部结构主要有NPN型和PNP型两种。一般光电开关的工作电流约5～20n1A，工作电压应低于30V，输出驱动电流则根据型号的不同而有很大的差别，大的几百毫安，小的只有几毫安。 下面以NPN槽型光电开关为例，对其工作原理作一简单的描述：当光电开关通上工作电源，光电发射管发出红外线，接收管处于导通状态。使5点电压小于2.5V以下,并此时6点状态电压为2.5V左右,5 点电压比6点电压低.并送进LM393进行比较大小,输出一个电平.当遮挡片或物体经过"凹槽"时，接收管的红外线信号被中断，其C、E极恢复阻断状态。此是5点状态为5V ,而6点状态电压仍为2.5V左右.低是5点,LM393比较后输出一个反向电平.当遮挡片或物体过去后，接收管重新接收到红外线信号，其C、E极重新处于导通状态。在不同的应用电路中，可根据需要把其工作输出状态设计成高电平或低电平"脉冲"输出， 需要说明的是，有些购买来的成品槽型光电开关的引出脚已焊接了四芯线和插头的(见实物图1)，四根线的颜色分别是棕、黑、红、橙。这四根线并不像平常的红色线接电源，黑色线接地。经实际测试，分别是棕色A，黑色C，红色K，橙色E。
光电二三极管特性测试实验报告
光敏二极管特性测试实验 一、实验目的 1.学习光电器件的光电特性、伏安特性的测试方法； 2.掌握光电器件的工作原理、适用范围和应用基础。 二、实验内容 1、光电二极管暗电流测试实验 2、光电二极管光电流测试实验 3、光电二极管伏安特性测试实验 4、光电二极管光电特性测试实验 5、光电二极管时间特性测试实验 6、光电二极管光谱特性测试实验 7、光电三极管光电流测试实验 8、光电三极管伏安特性测试实验 9、光电三极管光电特性测试实验 10、光电三极管时间特性测试实验 11、光电三极管光谱特性测试实验 三、实验仪器 1、光电二三极管综合实验仪 1个 2、光通路组件 1套 3、光照度计 1个 4、电源线 1根 5、2#迭插头对（红色，50cm） 10根 6、2#迭插头对（黑色，50cm） 10根 7、三相电源线 1根 8、实验指导书 1本 四、实验原理 1、概述
随着光电子技术的发发展,光电检测在灵敏度、光谱响应范围及频率我等技术方面要求越来越高，为此，近年来出现了许多性能优良的光伏检测器，如硅锗光电二极管、PIN光电二极管和雪崩光电二极管（APD）等。光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。 光敏二极管的种类很多，就材料来分，有锗、硅制作的光敏二极管，也有III－V族化合物及其他化合物制作的二极管。从结构我来分，有PN结、PIN结、异质结、肖特基势垒及点接触型等。从对光的响应来分，有用于紫外光、红外光等种类。不同种类的光敏二极管，具胡不同的光电特性和检测性能。例如，锗光敏二极管与硅光敏二极管相比，它在红外光区域有很大的灵敏度，如图所示。这是由于锗材料的禁带宽度较硅小，它的本征吸收限处于红外区域，因此在近红外光区域应用；再一方面，锗光敏二极管有较大的电流输出，但它比硅光敏二极管有较大的反向暗电流，因此，它的噪声较大。又如，PIN型或雪崩型光敏二极管与扩散型PN结光敏二极管相比具有很短的时间响应。因此，在使用光敏二极管进要了解其类型及性能是非常重要的。 光敏二极管和光电池一样，其基本结构也是一个PN结。与光电池相比，它的突出特点是结面积小，因此它的频率特性非常好。光生电动势与光电池相同，但输出电流普遍比光电池小，一般为数微安到数十微安。按材料分，光敏二极管有硅、砷化铅光敏二极管等许多种，由于硅材料的暗电流温度系数较小，工艺较成熟，因此在实验际中使用最为广泛。 光敏三极管与光敏二极管的工作原理基本相同，工作原理都是基于内光电效应，和光敏电阻的差别仅在于光线照射在半导体PN结上，PN结参与了光电转换过程。 2、光电二三极管的工作原理 光生伏特效应：光生伏特效应是一种内光电效应。光生伏特效应是光照使不均匀半导体或均匀半导体中光生电子和空穴在空间分开而产生电位差的现象。对于不均匀半导体，由于同质的半导体不同的掺杂形成的PN结、不同质的半导体组成的异质结或金属与半导体接触形成的肖特基势垒都存在内建电场，当光照射这种半导体时，由于半导体对光的吸收而产生了光生电子和空穴，它们在内建电场的作用下就会向相反的方向移动和聚集而产生电位差。这种现象是最重要的一类光生伏特效应。均匀半导体体内没有内建电场，当光照射时，因眼光生载流子浓度梯度不同而引起载流子的扩散运动，且电子和空穴的迁移率不相等，使两种载流
最新光电开关综述经典实用
光电开关综述经典实 用
光电开关应用综述 摘要：光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来记数机械臂的运动次数。 关键词：光电技术、传感器、光电开关。 I、概述： 光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。 采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。 接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。 目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标
光电开关实验报告
声光控开关实验报告 实验目的：通过对声光开关的制作，掌握焊接技术，以及声光开关的基本 原理。 实验器材：印刷电路板，电容若干，电阻若干，单向可控硅一个，三极管一个，光敏电阻一个，话筒一个，二极管若干，CD4011芯片一块。 实验内容： 工作原理： 选用CD4011集成块为延时电路，选用1A 单向进口可控硅以及性能稳定的光敏电阻 和驻极体组成的声光控动作电路，此电路节省能源，制作方便。 声光控开关必须同时具备两个条件，声光才起作用。从声光控开关的结构上分析，开关面板表面装有光敏二级管，内部装有柱极体话筒。而光敏二极管的敏感效应，光信息091班 朱建成武 09620136
只有在黑暗时才起到作用（可用液晶万用表测得数值）。也就是说当环境变暗到一定程度，光敏二级管感应后会在电子线路板上产生一个脉冲电流，使光敏二级管一路电路处在关闭状态，只要声音刺激，柱极体活简就会同样产生脉冲电流，这时声光控制开关电路就连通起作用。因为必须要二个条件同时存在，声光控开关才起作用。实验成果展示： 外观展示电路背面电路正面 通过对开关延时性能的测试，在黑暗中受到声波刺激后，与之相连的台灯发光，此开关延时53秒后熄灭，达到了延时效果。 实验总结：在实验中，我们制作了这种通过声音与光照控制电路的开关，它可以用于楼梯，车库，过道等公共场所。在白天强光，多杂音的情况下，开关保持断开，不导通；在黑暗，安静的环境中，通过一个声音刺激就能使开关导通，从而接通电路，过段时间后自动熄灭。 电路中的器件廉价，可靠，稳定，使得它可以广泛的运用与生活之中，达到节能的效果，做到用科技改变生活。 通过本实验，我在实践中运用了所学到的知识，深入了解电路的设计，并牢固掌握。同时，我们在焊接过程中，也掌握了一门技术，在理论学习中加强了实践动手能力，全面发展了自我。在此过程中的种种问题，以及在实验中解决问题的方法，都将是以后的生活工作中的一笔宝贵的财富。
光电开关实用电路2
光电开关实用电路（2） 漫反射式NPN型 NO输出 本文介绍的NPN型常开输出光电开关电路，是利用CMOS集成电路为核心制作的最基本的漫反射电路。以这种电路生产的光电开关在工业自动化生产线及各种行业中得以广泛使用，且性能稳定、工作可靠。电路以是CD4013B双D触发器为核心，外加一些元器件组成的。CD4013B 是集成触发器芯片，内部有两个独立的D触发器。每个触发器都有一个置位端（SET),复位端（RESET),时钟端（CLOCK),数据输入端（DATA),两个输出端Q和Q/端。图1为CD4013B的封装形式，图2为引脚排列。 图1 CD4013B二种封装形式 图2 CD4013B引脚排列 CD4013B使用电压范围：3-18V。
CD4013B双D触发器引脚功能：1、1Q；2、1Q反；3、1CP；4、1R；5、1D；6、1S；7、Vss；8、2S；9、2D；10、2R； 11、2CP；12、2Q反；13、2Q；14、V DD。 Q-原码输出端，Q反-反码输出端，CP-时钟输入端，R-直接复位端，D-数据输入端，S-直接置位端，V DD-电源正，V SS-接地端。 CD4013B双D触发器的引脚功能如表1所示，CD4013B双D触发器的真值表如表2所示。 表1 CD4013B引脚功能表 表2 CD4013B真值表
CD4013B的逻辑图见图3。 图3 CD4013B逻辑图 从真值表可见，当R为1、S为0时，无论D和CL（时钟）为什么状态，输出Q一定为0，因此R可称为复位端。当S为1、R为0时，输出Q一定为1，s称为置位端。当R、S均为0时，Q在CP端有脉冲上升沿到来时动作，具体是Q=D，即若D为1则Q也为1，若D为0则Q也为0。 CD4013B可用作单稳态电路，双稳态电路及无稳态电路。所以利用这个集成电路的功能和特性，可用来设计实用的光电开关电路。
光电开关的工作原理
光电开关的工作原理 光是一种电磁射线，其特性如同无线电波和X射线，传递速度约为300000千米/秒，因此它可以在发射的一瞬间被其接收。红外线光电开关是利用人眼不可见（波长为780nm-1mm）的近红外线和红外线的来检测、判别物体。通过光电装置瞬间发射的微弱光束能被安全可靠的准确的发射和接收。 光电开关的重要功能是能够处理光的强度变化：利用光学元件，在传播媒介中间使光束发生变化；利用光束来反射物体；使光束发射经过长距离后瞬间返回。 光电开关的工作原理 光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。物体不限于金属，所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。多数光电开关选用的是波长接近可见光的红外线光波型。 光电开关是由发射器、接收器和检测电路三部分组成。发射器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管（LED）、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。受脉冲调制的光束辐射强度在发射中经过多次选择，朝着目标不间接地运行。接收器有光电二极管或光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面的是检测电路，它能滤出有效信号和应用该信号。此外，光电开关的结构元件中还有发射板和光导纤维。三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。 光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。 光电开关的类型 按检测方式可分为反射式、对射式和镜面反射式三种类型。对射式检测距离远，可检测半透明物体的密度（透光度）。反射式的工作距离被限定在光束的交点附近，以避免背景影响。镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。可分为对射型、漫反射型、镜面反射型。 对射型光电开关（如图1所示）:由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。 漫反射型光电开关:是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。 镜面反射型光电开关（如图2所示）:由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。
光电传感器的原理、功能特点等应用
光电传感器的原理、功能特点等应用 光电传感器是将光信号转换为电信号的一种器件。光电传感器一般由处理通路和处理元件两部分组成。其基本原理是以光电效应为基础，把被测量的变化转换成光信号的变化，然后借助光电元件进一步将非电信号转换成电信号。 其工作原理基于光电效应。光电效应是指光照射在某些物质上时，物质的电子吸收光子的能量而发生了相应的电效应现象。光电效应是指用光照射某一物体，可以看作是一连串带有一定能量为的光子轰击在这个物体上，此时光子能量就传递给电子，并且是一个光子的全部能量一次性地被一个电子所吸收，电子得到光子传递的能量后其状态就会发生变化，从而使受光照射的物体产生相应的电效应。光电传感器因为采用光学原理，因此其采集结果更精准、快速。 特点： 光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此,光电式传感器在检测和控制中应用非常广泛。光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号（可见及紫外镭射光）转变成为电信号的器件。光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、
气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。光电式传感器具有非接触、响应快、性能可靠等特点，因此应用广泛。 工作原理： 由光通量对光电元件的作用原理不同所制成的光学测控系统是多种多样的,按光电元件(光学测控系统)输出量性质可分二类，即模拟式光电传感器和脉冲(开关)式光电传感器。模拟式光电传感器是将被测量转换 光电式传感器分类： ⑴反光板型光电开关 把发光器和收光器装入同一个装置内，在前方装一块反光板，利用反射原理完成光电控制作用，称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光源被反光板反射回来再被收光器收到;一旦被检测物挡住光路，收光器收不到光时，光电开关就动作，输出一个开关控制信号。 ⑵对射型光电传感器，若把发光器和收光器分离开，就可使检测距离加大，一个发光器和一个收光器组成对射分离式光电开关，简称对射
光电开关原理及使用须知
光电开关 光电开关英文叫：Photoelectric switch 1 概述 光电开关是传感器大家族中的成员，它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的（即电缘绝），所以它可以在许多场合得到应用。 采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件，具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关，它所使用的冷光源有红外光、红色光、绿色光和蓝色光等，可非接触，无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。 接触式行程开关存在响应速度低、精度差、接触检测容易损坏被检测物及寿命短等缺点，而晶体管接近开关的作用距离短，不能直接检测非金属材料。但是，新型光电开关则克服了它们的上述缺点，而且体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强。 目前，这种新型的光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。此外，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
2 光电开关的分类 2.1 按检测方式分 下面以上海中沪电子仪器厂的产品为例来介绍光电开关的分类方法：按检测方式可分为反射式、对射式和镜面反射式三种类型。对射式检测距离远，可检测半透明物体的密度（透光度）。反射式的工作距离被限定在光束的交点附近，以避免背景影响。镜面反射式的反射距离较远，适宜作远距离检测，也可检测透明或半透明物体。 表1给出了光电开关的检测分类方式及特点说明。 2.2 按结构分类 光电开关按结构可分为放大器分离型、放大器内藏型和电源内藏型三类。 放大器分离型是将放大器与传感器分离，并采用专用集成电路和混合安装工艺制成，由于传感器具有超小型和多品种的特点，而放大器的功能较多。因此，该类型采用端子台连接方式，并可交、直流电源通用。具有接通和断开延时功能，可设置亮、音动切换开关，能控制6种输出状态，兼有接点和电平两种输出方式。 放大器内藏型是将放大器与传感一体化，采用专用集成电路和表面安装工艺制成，使用直流电源工作。其响应速度局面（有0.1ms和1ms两种），能检测狭小和高速运动的物体。改变电源极性可转换亮、暗动，并可设置自诊断稳定工作区指示灯。兼有电压和电流两种输出方式，能防止相互干扰，在系统安装中十分方便。 电源内藏型是将放大器、传感器与电源装置一体化，采用专用集成电路和表面安装工艺制成。它一般使用交流电源，适用于在生产现场取代接触式行程开关，可直接用于强电控制电路。也可自行设置自诊断稳定工作区指示灯，输出备有SSR固态继电器或继电器常开、常闭接点，可防止相互干扰，并可紧密安装在系统中。 3 光电开关工作原理 图1 所示是反射式光电开关的工作原理框图。图中，由振荡回路产生的调制脉冲经反射电路后，由发光管GL辐射出光脉冲。当被测物体进入受光器作用范围时，被反射回来的光脉冲进入光敏三极管DU。并在接收电路中将光脉冲解调为电脉冲信号，再经放大器放大和同步选通整形，然后用数字积分或RC积分方式排除干扰，最后经延时（或不延时）触发驱动器输出光电开关控制信号。 光电开关一般都具有良好的回差特性，因而即使被检测物在小范围内晃动也不会影响驱动器的输出状态，从而可使其保持在稳定工作区。同时，自诊断系统还可以显示受光状态和稳定工作区，以随时监视光电开关的工作。 4 光电开关的特点 MGK系列光电开关是现代微电子技术发展的产物，是HGK系列红外光电开关的升级换代产品。与以往的光电开关相比具有自己显著的特点： ●具有自诊断稳定工作区指示功能，可及时告知工作状态是否可靠； ●对射式、反射式、镜面反射式光电开关都有防止相互干扰功能，安装方便； ●对ES外同步（外诊断）控制端的进行设置可在运行前预检光电开关是否正常工作。并可随时接受计算机或可编程控制器的中断或检测指令，外诊断与自诊断的适当组合可使光电开关智能化；
