电磁流量计的工作原理及组成

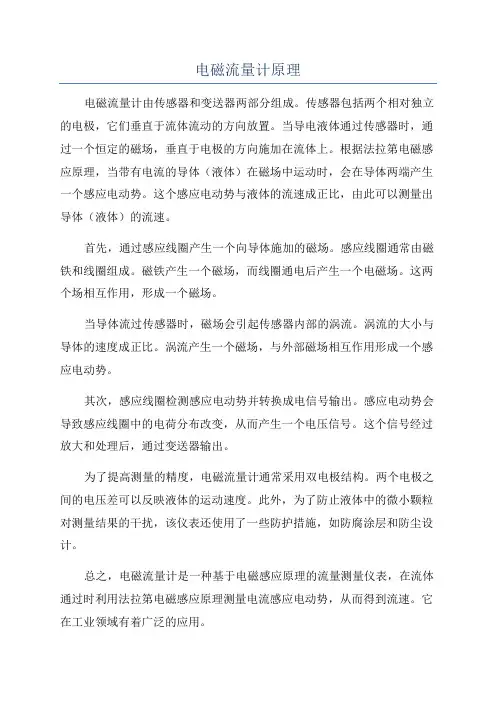

电磁流量计原理
电磁流量计原理
电磁流量计由传感器和变送器两部分组成。
传感器包括两个相对独立的电极，它们垂直于流体流动的方向放置。
当导电液体通过传感器时，通过一个恒定的磁场，垂直于电极的方向施加在流体上。
根据法拉第电磁感应原理，当带有电流的导体（液体）在磁场中运动时，会在导体两端产生一个感应电动势。
这个感应电动势与液体的流速成正比，由此可以测量出导体（液体）的流速。
首先，通过感应线圈产生一个向导体施加的磁场。
感应线圈通常由磁铁和线圈组成。
磁铁产生一个磁场，而线圈通电后产生一个电磁场。
这两个场相互作用，形成一个磁场。
当导体流过传感器时，磁场会引起传感器内部的涡流。
涡流的大小与导体的速度成正比。
涡流产生一个磁场，与外部磁场相互作用形成一个感应电动势。
其次，感应线圈检测感应电动势并转换成电信号输出。
感应电动势会导致感应线圈中的电荷分布改变，从而产生一个电压信号。
这个信号经过放大和处理后，通过变送器输出。
为了提高测量的精度，电磁流量计通常采用双电极结构。
两个电极之间的电压差可以反映液体的运动速度。
此外，为了防止液体中的微小颗粒对测量结果的干扰，该仪表还使用了一些防护措施，如防腐涂层和防尘设计。
总之，电磁流量计是一种基于电磁感应原理的流量测量仪表，在流体通过时利用法拉第电磁感应原理测量电流感应电动势，从而得到流速。
它在工业领域有着广泛的应用。
电磁流量计高中物理原理
电磁流量计高中物理原理
1. 电磁流量计的基本原理
电磁流量计是一种利用安培定律和洛伦兹力原理来测量流体流速的设备。
其基
本原理是通过在流体中通入交变电流，造成流体中的载流体电子在磁场中运动而感受到一个洛伦兹力。
根据洛伦兹力的大小和方向的变化，可以推导出流体的流速。
2. 电磁流量计的工作过程
当流体通过电磁流量计时，两对电磁线圈分别产生磁场，一个作为传感线圈
（发射线圈），一个作为检测线圈（接收线圈）。
在流体通道中，设置一个导电盘（电极）用于流体本身导电。
当导电流体穿过磁场时，发射线圈中通入交变电流，导致流体中的电子在磁场中感受到洛伦兹力，导致流体流经电极时会有电势差产生。
接收线圈检测到这个电势差，就可以通过测量电势差的大小和方向来计算流体的流速。
3. 电磁流量计的优缺点分析
电磁流量计具有测量范围广、稳定性好、精度高等优点。
同时，它也有一些缺点，如受参数调节影响较大、对流体介质有一定要求、价格较高等。
4. 电磁流量计在工业中的应用
电磁流量计在工业中有着广泛的应用，特别是在液体和气体的流量测量中。
常
见的应用场景包括供水系统、石油化工、食品饮料、制药等领域。
由于其准确性和稳定性，电磁流量计成为工业流量测量中的重要工具。
5. 总结
电磁流量计作为一种流量测量设备，在工业和科学领域中发挥着重要作用。
了
解其原理和工作过程有助于更好地应用和维护这一技术，提高测量的准确性和稳定性。
电磁流量计的结构和原理
电磁流量计的结构和原理电磁流量计是一种广泛应用于工业自动化领域的流量测量仪器，它通过测量导电液体（如水、溶液等）中的电导率和流速来确定流体流量。
电磁流量计具有测量准确、稳定性好、不受温度、压力和密度变化影响等优点，因而被广泛应用于水处理、化工、石油等行业。
结构电磁流量计主要由以下几个部分组成：1.感应电极：感应电极通常为两根垂直安装在管道内壁的电极，用于感应流体中的电磁力线。
这两个电极之间的电压信号将被测量和计算。
2.磁场发生器：磁场发生器用于在测量管道内部产生一个稳定的磁场，通常通过夹绕在测量管道外部的线圈产生。
3.信号处理器：信号处理器是电磁流量计中的核心部件，负责接收来自感应电极的信号，并将其转换成流量值。
信号处理器通常包括放大器、微处理器和数字/模拟转换器等部件。
4.显示器：显示器用于显示流量计测量到的流量数值和状态信息，通常为数字显示或液晶显示。
原理电磁流量计的工作原理基于法拉第电磁感应定律，即当导电液体通过磁场时，液体中的电子就会受到磁场的力作用，从而在液体中产生感应电动势。
根据洛伦兹力的方向，测量导电液体流经磁场感应电极时产生的感应电动势大小可以确定流速，进而计算出流量。
电磁流量计的工作过程如下：1.流体通过测量管道，同时磁场发生器产生一个垂直于流体流动方向的磁场。
2.流体中的电子受到磁场力的作用，产生感应电动势，感应电极接收并测量这一信号。
3.信号处理器接收并处理感应电极传来的信号，通过转换计算得到流速和流量数值。
4.显示器显示流体的流量数值和状态信息。
电磁流量计通过不断地测量磁场和感应电动势，实现了对流体流速和流量的高精度测量，广泛应用于工业领域，提高了生产过程的自动化和精确度。
综上所述，电磁流量计的结构和原理相对简单，但通过电磁感应原理的运用，实现了对液体流量的精确测量，为工业生产提供了重要的技术支持。

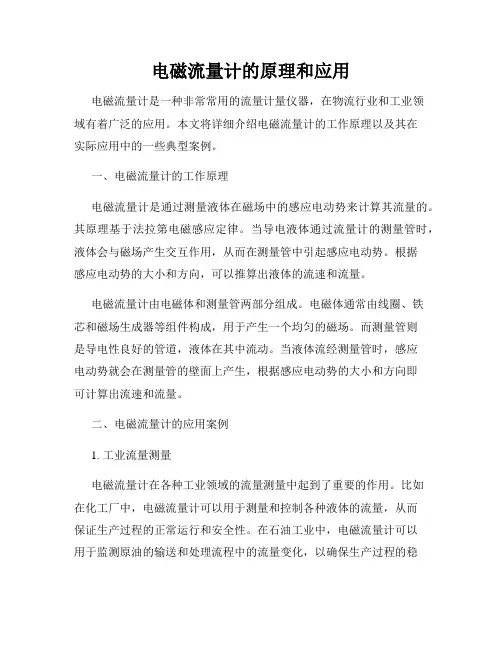

电磁流量计的原理和应用
电磁流量计的原理和应用电磁流量计是一种非常常用的流量计量仪器，在物流行业和工业领域有着广泛的应用。
本文将详细介绍电磁流量计的工作原理以及其在实际应用中的一些典型案例。
一、电磁流量计的工作原理电磁流量计是通过测量液体在磁场中的感应电动势来计算其流量的。
其原理基于法拉第电磁感应定律。
当导电液体通过流量计的测量管时，液体会与磁场产生交互作用，从而在测量管中引起感应电动势。
根据感应电动势的大小和方向，可以推算出液体的流速和流量。
电磁流量计由电磁体和测量管两部分组成。
电磁体通常由线圈、铁芯和磁场生成器等组件构成，用于产生一个均匀的磁场。
而测量管则是导电性良好的管道，液体在其中流动。
当液体流经测量管时，感应电动势就会在测量管的壁面上产生，根据感应电动势的大小和方向即可计算出流速和流量。
二、电磁流量计的应用案例1. 工业流量测量电磁流量计在各种工业领域的流量测量中起到了重要的作用。
比如在化工厂中，电磁流量计可以用于测量和控制各种液体的流量，从而保证生产过程的正常运行和安全性。
在石油工业中，电磁流量计可以用于监测原油的输送和处理流程中的流量变化，以确保生产过程的稳定性。
此外，电磁流量计还可以广泛应用于水处理、食品加工、能源行业等各个领域。
2. 物流管理电磁流量计也被广泛应用于物流管理中。
例如，在油库、仓储和供应链领域，电磁流量计可以用于监测和计量液体和气体的流动，以便进行库存控制和供应链管理。
在水资源管理中，电磁流量计可以用于监测水的供应和分配，在用水量的计量和统计中起到关键作用。
总而言之，电磁流量计在物流管理中的应用可以提高效率、减少损失，并为决策提供精确数据支持。
3. 环境监测电磁流量计还可以在环境监测领域发挥重要作用。
比如，在污水厂和废水处理厂中，电磁流量计可以用于监测和控制污水和废水的流量，以保证处理过程的正常进行和环境的安全。
此外，在气象学和水文学领域，电磁流量计也可以用于监测降雨量和河流水位等，为科学研究和天气预报提供数据支持。
电磁流量计的工作原理
电磁流量计的工作原理电磁流量计是一种用于测量导电液体流量的仪器，它利用法拉第电磁感应原理进行测量。
电磁流量计的主要部件包括测量管道、电磁线圈、传感器和信号处理器等。
在测量过程中，电磁流量计通过测量导电液体流经测量管道时产生的电磁感应来实现流量的准确测量。
首先，当导电液体流经测量管道时，电磁线圈会施加一个交变电磁场。
这个电磁场的频率通常在几十赫兹到几千赫兹之间，这个频率的选择取决于液体的导电性和流速等因素。
当液体流经电磁线圈时，它会激发出感应电动势，这个感应电动势的大小与液体的流速成正比。
其次，传感器会测量感应电动势的大小，并将其转换成标准的电信号。
这个电信号会随着液体流速的变化而变化，通过信号处理器进行处理后，可以得到一个与液体流速成比例的电信号输出。
最后，信号处理器会将电信号转换成标准的电流信号或数字信号，并输出给显示仪表或控制系统进行显示或控制。
通过对输出信号的处理，可以得到准确的液体流速数据，实现对液体流量的精确测量。
总的来说，电磁流量计的工作原理是利用导电液体流经电磁线圈时产生的感应电动势来实现流量的测量。
通过测量感应电动势的大小，并将其转换成标准的电信号，最终得到与液体流速成比例的电信号输出。
这种测量方式具有精度高、稳定性好、抗干扰能力强等特点，因此在工业生产中得到了广泛的应用。
综上所述，电磁流量计是一种准确测量导电液体流量的重要仪器，它的工作原理是基于法拉第电磁感应原理，通过测量感应电动势来实现对液体流速的准确测量。
在实际应用中，电磁流量计具有精度高、稳定性好、抗干扰能力强等优点，因此在化工、石油、冶金、水利等领域得到了广泛的应用。
电磁流量计工作原理及特点
电磁流量计工作原理及特点
电磁流量计是一种利用电磁感应原理来测量导体内液体流量的仪表。
它由两个主要部分组成：测量管和传感器。
1. 工作原理：
电磁流量计通过施加一个垂直于流动液体方向的磁场，并测量液体中感应出的电动势来测量液体的流量。
当导体内液体流动时，垂直于流动方向的磁场会产生涡流。
涡流的大小与导体内液体流速成正比。
根据法拉第电磁感应定律，涡流会在导体内产生电动势。
根据电动势的大小，可以计算出液体的流量。
2. 特点：
a. 非侵入式：电磁流量计不直接接触流动液体，因此不会对流动液体造成阻力或压力损失。
b. 强大的适应能力：电磁流量计可以测量各种导电液体，包括腐蚀性液体、污水、石油等。
c. 精度高：电磁流量计具有较高的精度，通常可达到0.5%。
d. 宽测量范围：电磁流量计可测量的流量范围广，通常可覆盖
0.01m/s至25m/s的速度范围。
e. 无移动部件：电磁流量计没有移动部件，因此维护成本低、响应时间快。
f. 成本效益高：电磁流量计的制造成本相对较低，且可以长期稳定运行。
需要注意的是，电磁流量计只能测量导电液体，并且对于含有气泡或颗粒物质的液体流量测量具有一定的局限性。
此外，电
磁流量计在安装时需要考虑导体与仪表之间的绝缘，以防止磁场发生干扰。
电磁流量计的原理、应用与故障分析
电磁流量计的原理、应用及故障分析撰写人：杨和军单位：北京瑞普三元仪表撰写时间：2003年9月电磁流量计的原理、应用与故障分析1、电磁流量计的原理1.1 电磁流量计的工作原理电磁流量计通常是由非导磁和内壁外表不导电的测量管、串联〔或并联〕的励磁线圈与最少两个电极组成，电极与流体直接接触。
通电的线圈产生一个磁场强度为B并垂直于管道轴线的磁场，这个磁场通过不导磁的测量管传至测量管内流动的导电介质，根据法第电磁感应定律〔导体在磁场中作切割磁力线时，导体的两端要产生感应电动势〕，在导体〔被测量的介质〕两端〔即安装在管内壁的两个电极〕产生一个与流速“V”成正比的感应电压“U”。
如图1 所示：U = K*B*D*VU = 与流速成正比的感应电压信号K = 传感器的修正系数(无量纲的常数)B = 磁感应强度D = 电极间距〔管道的直径〕V = 导电介质的流速这个感应电压“U”通过两个电极来检测，并通过电极引线将感应电压信号“U”传送至转换器的信号处理单元，将信号进行放大、整形、图 1滤波，然后送入微处理器，由电脑来进行信号的转换处理，最后转换成所需要的流量、流速显示，并具备不同的信号输出7功能。
对于均匀的电磁场和点电极的理论模型，只要流体特性是对称的，所测得的电压与流体特性是无关的。
因此，测量不受流体的密度、黏度、温度、压力和电导率变化的影响，对带有微小颗粒及浆液的测量有独特的适应性，而且测量范围非常宽。
1.2 电磁流量计的结构电磁流量计主要由传感器和转换器组成，按两者之间的连接方式可分为一体型和分体型。
传感器常称为一次部分，转换器称为二次部分，因而，可满足不同的按装位置的要求。
1.2.1 电磁流量传感器电磁流量传感器由法兰、导管、衬里、电极、励磁线圈、磁轭等组成。
法兰通常是普通钢料加材工而成，必要时也可以选用不锈钢，一般参照公制尺寸加工。
导管必须使用非导磁材料〔通常使用不锈钢〕，否则将影响磁场的磁路分布，从而影响测量的精度和零点的稳定性，因此在导管的选择时非常重要。
电磁流量计的工作原理及故障分析
电磁流量计的工作原理及故障分析一、电磁流量计的工作原理电磁流量计是基于法拉第电磁感应定律而工作的流量测量仪表。
它能测量具有一定电导率的液体或者液、固混合物的体积流量，常用于检测酸、碱、盐含固体颗粒(或者纤维)液体的流量，这是它优越于其他流量计的特点。
电磁流量计由变送器和转换器组成，电磁流量变送器由磁路系统、测量导管、电极、外壳和干扰信号调整装置等部份组成，它将流量的变化转换成感应电势的变化。
转换器由电子元器件组成，它将微弱的感应电势放大，并转换成统一的标准信号输出，以便进行远传指示、记录、积算和调节。
v=流速A = 管道横截面Q 体积流量 = v * A感应电动势 U = B * L * V ( L = 电极距离， B =磁场强度)二、电磁流量计的特点1.被测介质的管内无可动部件，无突出管内的部件，所以压损很小。
当流量计采取防腐蚀衬里的情况下，可检测具有腐蚀性介质的液体的流量，并能检测含有颗粒、悬浮物的液体的流量，如纸浆、泥浆的流量。
2.检测时与介质的温度、压力、粘度无关。
输出电流 I 与流量F 成线性关系。
仪表刻度值可适应 1 ~ 10m/s 的流速变化，所以使用的流速范围较广。
3.可检测脉动流量，这是优于其他流量计的地方，检测时反应较快。
4.仪表的口径范围大，能从直径 1mm~3m 。
此外测量范围大，其量程比高达 1： 100 ，表的精度能达 0.5 级或者更高。
5.被测介质须是导电的液体，不能检测气体、蒸汽。
此外，结构复杂，成本高。
6.有的流量计还具有双向流量测量功能，能显示正、反向流量，并具备双向电流、频率输出，分别记录、保存。
三、电磁流量计与转换器的安装环境( 1 )传感器应安装在干燥通风的地方，避免潮湿、容易积水受淹的场所，还应尽量避免阳光直射和雨水直接淋浇。
( 2 )应尽可能避免安装在周围环境温度过高的地方。
一体型结构的电磁流量计还受制于电子元器件环境温度，要低些。
( 3 )安装传感器的管道上应无较强的漏电流，应尽可能地远离有强电磁场的设备，如大机电、大变压器等，以免引起电磁场干扰。
