CEMS安装手册
皖仪cems1200说明书
皖仪cems1200说明书一、注意事项1.1、安全注意事项:1.1.1、该设备属精密仪器，请在说明书记载的环境下使用，以免加速产品的损坏和老化，并注意妥当存放和搬运。
1.1.2、本仪器在特定的环境下安装，非专职人员不得进行安装。
1.1.3、工程施工时，切勿将粉末和线头落入机柜内，防止造成火灾、故障等。
1.1.4、电路和气路连接，要紧固牢固，以免接触不良影响仪器正常运行1.1.5、通电运行时，请不要打开面板和触及带电装置，防止发生危险。
1.1.6、请注意保持机柜通风良好，以免因柜内过热，损坏部件。
1.2、使用条件:1.2.1、工作温度:-20℃～+40℃，工作湿度:≤85%。
1.2.2、监测条件:压力:土5kPa温度:0～300℃流速:0～30m/s 。
二、操作与校准3.1仪器操作2. 1.1仪表具有手动/自动控制功能，详细见附录。
2. 1. 2校零、校暗和校标等校准操作。
2. 1. 3数据查询，可以查询AD量、开关量和监测数据。
2. 1.4参数设置，可以修改仪表的设置参数，修正测量数据。
2. 2仪器校准仪有手动和自动两种校准形式，手动校准装在光学支架上或现场停炉时进行。
校准前要检查仪器光路的准直、污染和仪器显示等。
2. 2.1校暗操作:把仪器光路准直，密封，在发射和反射间，放置一块遮光板，挡住发射光。
在测量状态运行5分钟后校暗。
校暗修改参比光和测量光的截距系数，消除杂光干扰。
2. 2．2校零操作校暗操后，调准光路，发射光打到反射端的中心既反射镜的中心。
在测量状态运行5分钟后校零。
校零修正光信号的斜率系数。
三、安装3. 1安装位置位于所有颗粒物控制设备下游。
优选垂直管段,应避开弯头和断面急剧变化的部位。
应距上述部位下游>4倍直径且距上游>2倍直径处。
无水滴、水雾和腐蚀性物质，无剧烈震动，不受杂光线影响，优选负压工作段。
3. 2安装准备3.2.1平台按设计图纸的要求，搭设安装平台。
3.2.2开孔按图纸的要求，开两个内径为p 80mm孔。
smc-9021cems烟气分析系统说明书ii_11_30
SMC-9021 型
烟气污染物排放连续监测系统 (CEMS)
安装使用说明书
Hale Waihona Puke 西克麦哈克（北京）仪器有限公司 SICK MAIHAK(Beijing)Co.,Ltd
PDF created with pdfFactory trial version
2. 产品介绍 ............................................................ 7
2.1 2.2 2.3 2.4 2.5 特点和应用 ............................................................................................................ 7 工作原理和测量变量.............................................................................................. 8 装置的组成 ............................................................................................................ 8 装置的构造 .......................................................................................................... 10 技术数据表 .......................................................................................................... 10
CEMS安装指南
CEMS现场安装指南（BG-CEMS-AZZN-08）目录1.各构件的安装 (1)1）机柜、电源分配箱的安装 (1)2）采样探头的安装 (2)3）烟尘分析仪安装 (2)4) 温度、压力和流速 (8)5）伴热管 (9)6）电源线及信号线的铺设 (9)2.分析小屋介绍及尺寸 (10)1.各构件的安装取样点的位置应根据不同的应用需要来选取，它对整个系统的采样测量有直接的影响。
A 环保监测应用：取样点的位置一般选在烟气进入烟筒之前砖或钢结构的水平烟道中心线上；也可以安装在烟囱上，并要考虑测量项目来选取。
B 环保部门对比测试用：开孔应在烟尘探头的上游，测试口与粉尘探头保持0.5米以上的距离。
测试口的内径应为100mm，应能够使环保部门的测试正常进行，特别是保证有足够的空间使测颗粒物的测试枪（枪长3米）能够正常使用。
也可由环保专业人员指定，环保检测部门认定。
注意：选点时应考虑影响测量的因素：如温度、压力、流速、湿度、烟尘量的稳流段以及安装维护的安全、方便等等。
1）机柜、电源分配箱的安装主机柜安装在烟囱底部的仪器房内，仪器房应密封、防尘，并安装空调装置，温度控制在20-25℃为宜。
首先考虑机柜的摆放位置，考虑电伴热管所需的安装长度及园弧半径（电伴热管从机房墙壁进口处到处理柜接口处不能小于2m，弯曲园弧半径不能小于0.5m）,机柜的前后左右与墙壁要留有一定空间，保证能打开柜门，便以维护。
先将两柜间的电缆及气管接好，再将两柜连接起来，调节地脚螺栓以固定机柜。
电源分配箱的安装，根据施工方案中确定的位置，电源分配箱安装好，要参照相关电气安装规范。
标气瓶的固定摆放，标气瓶沿墙壁摆放，用卡箍或软链拴住，以免倒地摔坏减压阀，或采用其它更安全牢靠的办法。
检查关好标气阀门，以防标气泄漏造成工作人员中毒事件发生。
2）采样探头的安装烟气采样系统即烟气采样探头、采样管,它通过螺栓固定在采样法兰上，采样法兰通过焊接或螺栓与烟囱相连,在安装或焊接法兰时,使法兰前端下倾5°更好，这样不致以冷凝水流到采样过滤器里面，可延长过滤器的清洗周期和使用寿命，烟气采样探头、采样管、采样法兰、烟囱间的连接处应加密封垫。
烟气（CEMS）安装准备方案
烟气（CEMS）安装准备方案烟气连续排放在线检测系统安装前期条件1.系统分析柜的放置位置系统分析柜（外形尺寸：深×宽×高=600×800×2000mm）放置在离烟道采样点位置较近的地方，原则是系统距离取样点越近越好，最远不能超过35米。
需要空间：面积6—9平米为宜，高度在2.2—2.4米为宜。
系统柜放置环境要求：（1）环境温度：10～40℃；（2）环境相对湿度：20～85%；（3）安装现场无明显振动；（4）配置专用地线（接地电阻小于2Ω）；（5）无挥发腐蚀性、爆炸性气体；（6）通风良好；（注：如果没有现成可利用的空间，建议盖一间分析小屋，若温度达不到要求，建议安装空调）2.电源和信号（1）TR-9300烟气分析系统需要AC220V，50HZ,3000W电源，提供电源所需线缆规格为不小于3 X 2.5平方。
送至系统柜内。
（2)TR-9300型烟气分析系统对所测组分有相应的4—20ma输出信号，如果需要将该信号引至中控室则需要准备每组分不小于2X0.5的屏蔽电缆。
一头送到系统柜内。
(3)烟道采样点位置需要为反吹箱提供AC220V，50HZ,1000W电源，提供电源所需线缆规格为不小于3 X 1.5平方。
3.反吹气（1）种类：氮气或压缩空气（2）要求：无油无水无杂质（3）压力：0.4---0.6兆帕说明:该设备配备定时反吹装置，装置安装在取样点1米左右的位置，故需将反吹气用四分镀锌管或者无缝钢管引至反吹箱。
所以务必根据反吹气气源与取样点之间的距离准备足够长度的四分镀锌管或者无缝钢管。
4.穿线管：最好用DN40的镀锌管作为穿线管，做从系统分析柜到烟气采样点穿线用。
（如果现场有可利用的穿线槽或线管，则无需准备）5.操作维护平台由于TR-9300型烟气分析系统安装完成后还需要在采样点位置进行调试和后期维护，所以需要在采样点位置焊接一个操作平台,有足够的空间便于人员操作即可。
CEMS上位机软件操作指南
第四部分 常见问题
三 与Hub无法通讯
1 打开超级终端或串口调试助手 2 将Hub与工控机用串口线连接 3 在串口调试助手上输入 23 23 01 0D 0A命令，设置1 秒定时发送。 4 Hub每接收到一条命令后，数据灯将会闪烁一次
第四部分 常见问题
四 无法同时与OMA、Hub建立通讯连接 1 Cems2000程序通过串口可以与OMA、Hub、Adam、GPRS进行 通讯。因此最好不要将这些端口指定独立串口，请勿重叠配置。 如果串口实在不够用，可将不用的端口指定相同的串口。例：工 控机一共3个串口，且程序是1拖1，Adam和GPRS端口暂时不用， 则可以这样配置： OMA用COM1 Hub用COM2 Adam用COM3 GPRS用COM3 2 确保工控机上所有串口都处于有效状态，且检查波特率是否正确 设置，检查路径：系统参数/通讯配置。波特率默认配置如下： OMA、Hub、GPRS波特率57600，Adam波特率9600
检索数据表中符合>50的SO2数据命令，然后点击执行按钮
删除数据表中符合SO2>50的记录，然后点击执行按钮
第三部分 Cems2000程序配置
第四部分 常见问题
一 数据安装失败
1 先卸载MySQL Server 5.0 2 到安装目录下删除整个MySQL文件夹 3 重新安装MySQL Server 5.0
第二部分 数据库操作
登入服务器 数据库数据处理
鼠标点击桌面快捷方式MySQL-Front
数据浏览 SQL语句查询 浓度数据表
删除数据库
备份数据表
检索数据表中所有数据命令，然后点击执行按钮
检索结果
检索数据表中符合指定时间的数据命令，然后点击执行按钮

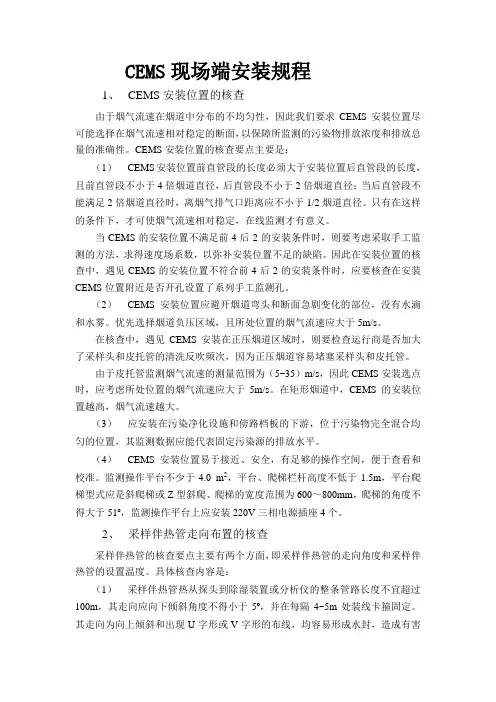

CEMS现场端安装规程
CEMS现场端安装规程1、CEMS安装位置的核查由于烟气流速在烟道中分布的不均匀性，因此我们要求CEMS安装位置尽可能选择在烟气流速相对稳定的断面，以保障所监测的污染物排放浓度和排放总量的准确性。
CEMS安装位置的核查要点主要是：（1）CEMS安装位置前直管段的长度必须大于安装位置后直管段的长度，且前直管段不小于4倍烟道直径，后直管段不小于2倍烟道直径；当后直管段不能满足2倍烟道直径时，离烟气排气口距离应不小于1/2烟道直径。
只有在这样的条件下，才可使烟气流速相对稳定，在线监测才有意义。
当CEMS的安装位置不满足前4后2的安装条件时，则要考虑采取手工监测的方法，求得速度场系数，以弥补安装位置不足的缺陷。
因此在安装位置的核查中，遇见CEMS的安装位置不符合前4后2的安装条件时，应要核查在安装CEMS位置附近是否开孔设置了系列手工监测孔。
（2）CEMS安装位置应避开烟道弯头和断面急剧变化的部位，没有水滴和水雾。
优先选择烟道负压区域，且所处位置的烟气流速应大于5m/s。
在核查中，遇见CEMS安装在正压烟道区域时，则要检查运行商是否加大了采样头和皮托管的清洗反吹频次，因为正压烟道容易堵塞采样头和皮托管。
由于皮托管监测烟气流速的测量范围为（5~35）m/s，因此CEMS安装选点时，应考虑所处位置的烟气流速应大于5m/s。
在矩形烟道中，CEMS的安装位置越高，烟气流速越大。
（3）应安装在污染净化设施和傍路档板的下游，位于污染物完全混合均匀的位置，其监测数据应能代表固定污染源的排放水平。
（4）CEMS安装位置易于接近、安全，有足够的操作空间，便于查看和校准。
监测操作平台不少于4.0 m2，平台、爬梯栏杆高度不低于1.5m，平台爬梯型式应是斜爬梯或Z型斜爬、爬梯的宽度范围为600～800mm，爬梯的角度不得大于51º，监测操作平台上应安装220V三相电源插座4个。
2、采样伴热管走向布置的核查采样伴热管的核查要点主要有两个方面，即采样伴热管的走向角度和采样伴热管的设置温度。
CEMS安装步骤细化
对照协议有无特殊安装要求
分析小屋建成、线缆引致分析小室 现场平台搭建完成 桥架铺设是否完成 分析机柜是否就位 索要图纸熟悉设计图纸，是否未曾见过的设备，学习其安装及调试方法 按照施工图纸按照标准选取点位，设备安装 SD200探头焊接法兰焊接、向内倾斜3～5°；法兰片须出保温层 皮托管焊接法兰焊接、向内倾斜﹤3°，法兰片须出保温层 温度变送器焊接法兰焊接，法兰片须出保温层 Model 2030-2粉尘仪焊接法兰焊接、向内倾斜3度，法兰片须出保温层 SD200探头探杆带密封石棉垫安装到位 SD200探头安装，为保证气密性连接时是否加了石棉垫 皮托管安装 差压变送器固定安装，位置是否高于吹扫箱 皮托管吹扫箱固定安装，位置是否高于皮托管 压力变送器固定安装 温度变送器安装 Model 2030-2粉尘仪安装接线 Model 2030-2粉尘仪校准装置妥善保存，最终要交与客户留存签字 平台电源分配箱安装 压缩空气管道是否铺设完成，终端要加球阀 压缩空气管道终端是加装了进气开关阀门 吹扫及流速测量的管路安装连接 按照设计图纸，到平台是否铺设了合适的电缆（包含数量和种类） 从DCS到机柜铺设完合适的电缆 接线 取样管线铺设，长度不能超过76米 取样管线不能出现"U"型弯，不能出现打死弯现象 取样管线和伴热带连接，正确截取伴热带两个端边 （包含8mm取样管和6mm全量程校准管、1根伴热带）， 取样管线预埋Pt100处是否正常加热，， 取样管线伴热带进线槽不能加热，可盘在花梁上。 取样管线裸漏节点处是否做了绝缘 取样管线伴热带在取样探头箱内部至接头处是否也能正常加热 冷腔安装（下端螺帽要先卸掉） 冷腔连接是否正确，四氟管插入不能过深，过密封圈易排水为宜 冷腔是玻璃制品，易碎，冷腔螺帽拧紧不能太过用力 分析仪主机是否安装到机柜上 37针接头安装、上外壳 分析仪电源及37针插座信号线连接 若有Model2061湿度仪，先加热半小时后再接入取样管 对全部线缆进行校验 储液桶安装到位 标气是否加减压阀后放置固定位置 分析小室内空调是否安装完毕
CEMS安装调试维护手册(聚光)
CEMS安装调试维护手册（聚光科技）第一章简介 (2)1.1 产品特点 (2)1.2 主要用途及适用范围 (2)1.3 使用条件 (2)1.4 总体结构及功能 (2)1.5 安全操作 (3)第二章现场参数调查 (3)2.1目的 (3)2.2具体要求 (3)2.3确定现场方案 (3)第三章现场工程施工 (4)3.1 仪表房的要求 (4)3.2 平台.扶梯的要求 (4)3.3电缆桥架的要求 (5)3.4采集孔的要求 (5)第四章设备安装 (5)4.1仪表房内设备的安装 (5)4.2桥架上连接件的安装 (6)第五章调试 (6)5.1通电前检查 (6)5.2通电检查各部件运行情况 (7)5.3各部件初调 (7)5.4系统运行及维护 (8)5.5系统自检对比测试 (8)第六章验收 (9)6.1自检 (9)6.2颗粒物CEMS的主要技术指标检测 (9)6.3气态污染物CEMS主要技术指标 (9)6.4流速连续测量系统主要技术指标： (9)6.5验收 (9)第七章培训与维护 (10)7.1培训 (10)7.2维护 (10)第八章工程资料归档 (12)8.1工程资料归档清单 (12)8.2竣工资料记录表格说明 (12)8.3 要求 (12)第一章简介1.1 产品特点CEMS-2000工业固定污染源烟气连续排放监测系统运用先进的数据采集技术、稳定可靠的光法烟尘测试仪、精确稳定的红外吸收法烟气分析仪、计算机网络通迅技术，实现了对烟尘、烟气排放浓度和排放总量的连续监测，可为环境监测治理和排污收费提供定量依据。
CEMS-2000可对固态污染物、气态污染物进行连续检测，包括烟气参数，并将检测的参数通过通迅网络传送到中心控制室和环境管理部门，工作人员可以在办公室进行远程监测，随时得到排放数据，实现远端无人值守。
CEMS-2000操作简单，测量动态范围广，测量精度高，可靠性强，组网灵活，运行成本低，系统采用模块化结构设计，升级方便。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
YSB-CEMS安装手册CEMS的安装工艺指导书1、一般规定、CEMS施工应按设计图纸进行，不得随意更改。
、CEMS施工前，应具备系统图、布置平面图、接线图以及其他必要的技术文件。
、CEMS施工应在监测平台、监测孔和仪器室装修全部完毕以后进行，要求电源、独立的接地和气源必须到位。
2、缆及拌热管敷设2．1 CEMS的布线，应符合现行国家标准《电气装置工程施工及验收规范》的规定。
2．2 所有室外的电缆、导气管都不得裸露，要穿PVC管或镀锌钢管保护，或在线槽内敷设。
保护管和设备之间要用金属软管或塑料螺纹软管连接。
2．3 不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。
2．4 拌热管的敷设必须由上而下，倾斜角度不得小于5度，要保证冷凝水顺利地流入仪器室冷凝排水器内。
保证拌热管的敷设没有弯曲不直的现象。
2．5 拌热管垂直或架空敷设时，使用截面积不小于10mm2的塑料护套的不锈钢索配线。
首先把拌热管和钢索同时拉紧抻直，每间隔~1m用喉箍把拌热管与钢索固定紧，保证拌热管没有弯曲不直的现象。
然后每间隔1~2m把保护管与钢索、拌热管固定紧。
2．6 使用钢索配线时，钢索两端要固定牢固，驰度适当不得过松也不得过紧，两端要可靠接地。
钢索中间固定点间距不大于12米。
2．7 从采样探头到仪器室的拌热管必须是整根的，中间不允许有接头。
拌热管两端必须密封绝缘处理。
2．8 保护管弯曲处，不应有折皱、凹陷和裂缝，弯曲半径不得小于管子外径的6倍。
2．9 保护管在仪器室内和监测平台上敷设时，一定要规范，横平竖直，沿墙壁或平台敷设，用管卡固定。
2、10 导线在管内或线槽内，不应有接头或扭结。
导线的接头，应在接线盒内焊接或用端子连接。
2．11 拌热管、保护管或线槽的直线段应每隔~ m设置吊点或支点，在下列部位也应设置吊点或支点：(1)、保护管或线槽接头处；(2)、距接线盒处；(3)、线路走向改变或转角处。
2．12 电缆管路在下列情况下，应在便于接线处装设接线盒：(1)、管子长度每超过45m，无弯曲时；(2)、管子长度每超过30m，有1个弯曲时；(3)、管子长度每超过20m，有2个弯曲时；(4)、管子长度每超过12m，有3个弯曲时。
2．13 保护管子入盒时，盒外侧应套锁母，内侧应装护口，在吊顶内敷设时，盒内外侧均应套锁母。
2．14 敷设在多尘或潮湿场所管路的管口和管子连接处，均应做密封处理。
2．15 管线经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导线跨度越变形缝的两侧应固定，并留适当余量。
2．16 CEMS导线敷设完毕后，应对每回路的导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。
2．17 CEMS气管敷设完毕后，先用不低于4公斤压缩空气进行吹扫3~5分钟，保证管内清洁。
然后堵住气管一端，在另一端加8公斤压缩空气然后关闭气源，10分钟内气路不应有漏气现象。
3、速监测仪的安装3．1 流速探头安装位置选择（1）避开烟气涡流区，没有水滴和水雾，不漏风。
（2）不影响烟尘、烟气的测量为准，位于烟尘仪的下游 > 处。
（3）有足够的空间，便于维护，确保人身安全。
3．2 开孔安装法兰：在选定位置，沿烟气流向垂直的方向开一个φ70的孔。
把预制的安装法兰固定到孔内，法兰盘距烟道外壁50~100mm，用水泥固定、密封法兰与安装孔，待水泥凝固稳定以后，即可安装流速探头。
3．3 安装流速探头把流速探头插入开孔内，皮托管的动压口要正对烟气的流向，静压口背向烟气流向。
探头离烟道壁的距离不小于1m，或接近烟道断面的中心区。
安装法兰之间要用石棉垫密封，用螺栓安装牢固，不能有漏气和松动现象。
如图所示：流速安装示意图3．4 流速仪表的安装一般安装在仪器室内，也可以安装在监测点平台上。
安装位置无剧烈震动，没有水滴、水雾和腐蚀性物质，要有足够的安装维护空间。
箱体外壳要有可靠的接地，要密封性好，固定牢固。
3．5 测量气路的安装从流速探头到仪表之间的气路和电线，要作好防护，布线要规范，横平竖直。
4、尘监测仪的安装4．1 位置选择：位于所有颗粒物控制设备下游。
优先选择在垂直管段，应避开烟道弯头和断面急剧变化的部位。
应设置在距弯头、阀门、变径管下游方向不小于4倍烟道直径，和距上述部件上游方向不小于2倍烟道直径处。
对矩形烟道，其当量直径D=2AB/（A+B），A、B为边长。
没有水滴、水雾和腐蚀性物质，没有剧烈震动，不受杂光线影响，优选负压工作段。
便于日常维护，安装位置易于接近，有足够的空间，便于清洁光学镜头、检查和调整光路准直、检验仪器性能和更换部件。
4、2 开孔：两孔的内尺寸为φ70mm，两孔必须在同一水平截面上，尽量同轴，两轴间的距离小于5mm。
内尺寸 < 2米的圆形烟道，可沿截面直径开孔。
内尺寸 > 3米的烟囱，要偏离截面直径开孔, 但必须同时满足最后两项的要求。
方形垂直烟道在距离最短的两面上开孔；水平烟道，在垂直面的两面上开孔，开孔位置在上下两个面内尺寸的2/3高度。
对于麻石或水泥烟道（囱），开孔的内壁要整齐、光滑，不能有变形。
监测孔下游 > 处开一个同样的手工检测孔，供校准用。
开孔的方式和尺寸详见附图“监测平台开孔图”4．3 安装选择确定安装位置开孔检查开孔的同轴度预装支架和发射端安装法兰固定或等待安装法兰凝固，牢预装反射端安装法兰安装发射单元，光射到反射法调光斑，固定反射单元和发射做防雨、防雷等防护处理烟尘监测仪安装工作流程示意图烟尘监测仪安装示意图开孔检查检查烟尘对射孔的同轴度，可以采用目测的方式，也可采用激光检测。
激光从发射端开孔的中心位置出射，到达对面反射端开孔时，能够调整到反射开孔的中心位置视为合格。
开孔不合格必须重新开孔，否则安装烟尘监测仪将无法对光。
发射单元的安装安装前把发射单元与钢板、支架预和安装法兰装在一起，把它们预装在监测孔上。
接通光源电源，要出射光打在对面孔的中心，据此确定安装支架的位置，划上支架安装膨胀螺栓的位置。
然后取下发射单元和安装支架，打孔，用膨胀螺栓固定或焊接安装支架。
在预定的位置安装好支架以后，再固定好钢板，一定要固定牢靠。
安装上发射单元和安装法兰，接通激光器电源，调整发射单元使光射到对面安装孔的中心。
然后固定发射单元的地脚螺栓，上紧拧牢。
用水泥固定发射端的安装法兰，一定要密封好，固定牢。
安装反射单元安装上反射单元的法兰，调整法兰使光射在法兰的中心。
用水泥固定法兰，一定要密封好，固定牢。
要水泥固化稳定以后，再安装上反射单元。
调整反射单元的调整框，使激光光斑射在反射镜的中心。
固定、密封好反射单元，并做好防护工作。
安装仪表一般安装在仪器室内，也可以安装在监测点平台上。
安装位置无剧烈震动，没有水滴、水雾和腐蚀性物质，要有足够的安装维护空间。
外壳要有可靠的接地，要密封性好，固定牢固。
安装吹扫泵与吹扫气路一般安装在监测点平台上，与发射单元、反射单元距离相等的位置。
不要剧烈震动，没有水滴、水雾和腐蚀性物质，要有足够的安装维护空间。
箱体外壳要有可靠的接地，要密封性好，固定牢固。
吹扫气路到发射和反射单元的距离要相等，布线要规范，密封性好。
裸露的部分要穿管防护，防止日晒雨淋加速老化。
4．4 注意事项4．4．1 若烟道或烟囱的当量直径大于5米时，为了使系统能有效地测量烟尘的浓度，烟尘子系统应安装成单光程形式，即：将反射端的反射三垂面镜去掉，直接装上透射探测系统。
4．4．2 750泵的安装，要尽量使出气口的位置高于安装烟尘的开孔，且能使冷凝水顺畅地排放出，防止反吹系统停止运行时，烟气中的冷凝水流到750泵中将设备腐蚀坏。
4．5 安全防护4．5．1 室外的所有设备和管缆都必须加防护罩（套），既要能防止雨水渗入，又要能遮阳通风。
安装支架和防护罩（套）外要涂室外型防护漆。
4．5．2 为防止风吹和机械震动造测量偏差，焊点要加强，非金属烟道的要用水泥密封牢固；螺丝要平垫、弹垫齐全，拧紧，加胶固定。
4．5．3为了防雷击、静电和电磁干扰，安装的平台、支架、法兰和金属防护罩（套）等都必须接保护地（要和系统的工作地区分开）。
5、采样探头的安装5．1 安装位置选择安装在烟气混合均匀，能反映烟气污染物排放状况代表性的位置上。
一般与流速/烟尘的探头安装在同一个平台上，安装在流速/烟尘的下游，以免干扰流速、烟尘的测量。
安装位置无剧烈震动，没有水滴、水雾和腐蚀性物质，要有足够的安装维护空间。
5．2开孔与法兰安装开孔安装法兰，用水泥固定密封水泥凝固，牢靠探头通压缩气吹扫、捡漏实验安装采样探头做防雨、保温和防雷处理采样探头安装工作流程采样探头安装示意图开孔的内尺寸为φ70mm，内尺寸 < 2米的圆形烟道，可沿截面直径开孔。
内尺寸 > 3米的烟囱，要偏离截面直径开孔。
对于麻石或水泥烟道（囱），开孔的内壁要整齐、光滑，不能有变形。
开好孔以后，安装法兰，并用水泥等把法兰固定好。
采样探头安装前，要通压缩空气吹扫3~5分钟。
然后堵住采样管做捡漏实验。
待水泥凝固，安装法兰牢固以后，再安装采样探头。
采样探头安装完毕，做好防雨、保温和防雷处理。
6、仪器室内设备的安装6．1 仪器室内设备安装的条件仪器室内主要包括主机柜、分析仪、配电箱、压缩气源、数据处理器等设备。
仪器室设备基础示意图仪器室应在有空调、清洁、空气相对湿度<90%的房间内。
根据安装设计的方案，准备仪器室的电源、进出线口与安装基础，并预埋安装底盘。
底盘常用型钢制作，如用角钢、槽钢，钢材规格大小的选择应根据盘、柜的尺寸和重量而定，两根型钢的外侧都应突出盘的前后沿约10mm左右。
底盘制作好后，要测量其平直情况，底盘应涂除锈涂漆，埋入混凝土中部分可不涂漆。
主机柜的底部要有预留电缆沟。
6．2 仪器室内设备的布置6．3 电气配电箱的安装电气配电箱安装在主机柜内或独立安装在仪器室内，箱体要固定牢固。
正确接、插好电源线和电缆线，走线要横平竖直，绑扎成束，并固定牢固。
注意轻搬轻放，避免撞击、震动、磕碰等。
6．4 主机柜的安装主机柜：是整个系统的核心，包括样气处理装置、分析仪以及电器控制装置等。
详见附图，仪器主机柜安装尺寸图1）参照设备清单，将所带仪器备齐，工具备全。
2）先将各种设备仪器按图纸固定在机柜上。
3）将强电线路由继电器引出，标好标号接到端子排，再按接线图纸跟各仪器连接好。
4）将调试好的仪表固定在机柜里，用连接插头将各仪器连好（注意不要接反）。
注意不要接错端子排。
5）同时将气路按图纸连接好，注意气路的气密性要良好。
6）此时主机柜基本安装完毕，应通电试运行。
通电前，要用万用表测量两相（火线和零线）之间是否有电阻（千万不可用摇表）。
如果电阻接近零，则可能有短路的地方，一定要仔细检查。
然后再用摇表测量各线与机壳是否绝缘。
