⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考试资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 7 月自考电力电子变流技术试题课程代码： 02308一、填空题 (每小题 1 分，共 15 分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是 _________________。
2．为防止晶闸管误触发，应使干扰信号不超过_________________ 。
3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。
5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和 E d _______________ 的状态。
6．采用α1=π-α2配合有环流的控制的单相反并联(双重 )全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。
7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。
二是用 _________________ 元件限制过电压的幅值。
8．在整流电路中，晶闸管的换流属于_________________。
9 ．若用集成触发电路KC04触发三相全控桥，则KC04的引脚 1 和15 分别接至三相全控桥_________________ 的上下两只晶闸管。
10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________ 和防止开关器件承受反压的作用。
11．脉冲宽度调制(PWM) 电路的调制比M 愈高，输出电压基波幅值愈_________________。
12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________ 。
13．为防止过电压和抑制功率晶体管的du/dt ，对功率晶体管需加接_________________ 。
2004年4月 02238模拟、数字及电力电子技术试题与答案

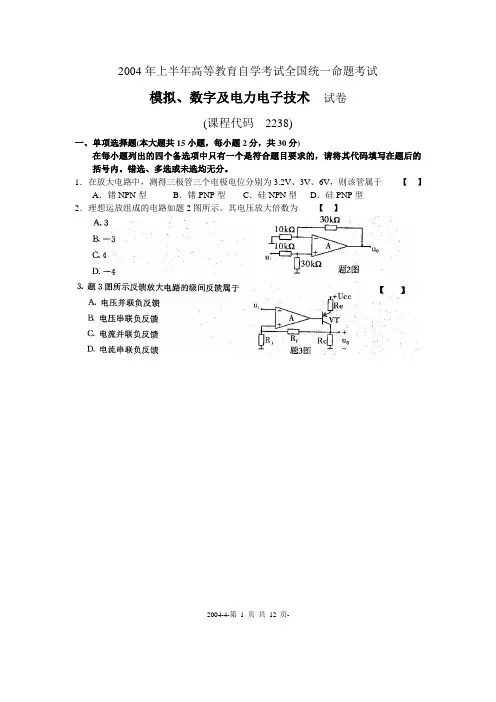

2004年上半年高等教育自学考试全国统一命题考试模拟、数字及电力电子技术试卷(课程代码2238)一、单项选择题(本大题共15小题，每小题2分，共30分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．在放大电路中，测得三极管三个电极电位分别为3.2V、3V、6V，则该管属于【】A．锗NPN型B．锗PNP型C．硅NPN型D．硅PNP型2．理想运放组成的电路如题2图所示。
其电压放大倍数为【】2004-4-第1 页共1 页-2004-4-第 2 页 共 2 页-A ．输出信号幅度增大B ．输出信号幅度减小C ．输出信号频率增大D ．输出信号频率减小13．单相半波可控整流电路带电阻性负载，a 的移相范围是 【 】 A ．0°≤α≤90° B ． 0°≤α≤120° C ．0°≤α≤150° D ．0°≤α≤180°2004-4-第 3 页 共 3 页-14．单相桥式全控整流电路带电阻性负载，电源电压有效值为U 2，电路中晶闸管SCR 承受的最大反向电压为 【 】 A ．U 2 B ．2 U 2 C ．3U 2 D ．6 U 215．将直流电变为频率、电压可调的交流电称为 【 】A ．整流B ．斩波C ．逆变D ．变频 二、填空题(本大题共10小题，每空1分，共10分)请在每小题的空格中填上正确答案。
错填、不填均无分。
16．正弦渡振荡电路起振的幅值条件是 。
17．为了稳定放大电路的输出电压，电路中应引入 负反馈。
18．二进制数(101101011)2对应的十六进制数是 。
19．2421BCD 码(101100111100)对应的十进制数为 。
20．负逻辑约定的与门按正逻辑约定为 门。
21．用555定时器构成的施密特触发器，电源电压为15V ，控制端通过旁路电容接地，则回差电压△U ＝ V 。
2020年7月全国自考电力电子变流技术试题及答案解析
1全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．若要增大SPWM 逆变器的输出电压，可采用的控制方法是（ ）A ．增大三角波频率B ．增大三角波幅度C ．增大正弦控制电压频率D ．增大正弦控制电压幅值2．三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为_______（其中U 2为变压器二次侧相电压有效值）（ ）A ．22U 3B ．2U 6C ．22U 2D ．2U 33．普通晶闸管不具备自关断能力，常被称为（ ）A ．全控制器件B ．半控型器件C ．不控制器件D ．触发型器件4．三相桥式变流电路工作于有源逆变状态，其逆变角的变化范围为（ ）A ．0°～90°B ．0°～120°C ．90°～180°D ．0°～150°5．三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔____度（ ）A ．60B ．90C ．120D ．1806．单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的最大导通角为（ ）A ．60°B ．90°C ．120°D ．180°7．单相半控桥式带续流二极管带感性负载电路，设触发角为α，则整流晶闸管导通角为（ ）A ．α-π65B ．α-π32 C ．π-αD ．α-π28．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是（）A．干扰信号B．触发电压信号C．触发电流信号D．干扰信号和触发信号9．在三相不控整流电路中，在自然换相点R与U间，整流输出电压u d为（）A．u CB B．u ABC．u AC D．u BC10．单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（）A．90°B．120°C．150°D．180°二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。
全国2006年4月高等教育自学考试 电力电子变流技术试题 课程代码02308

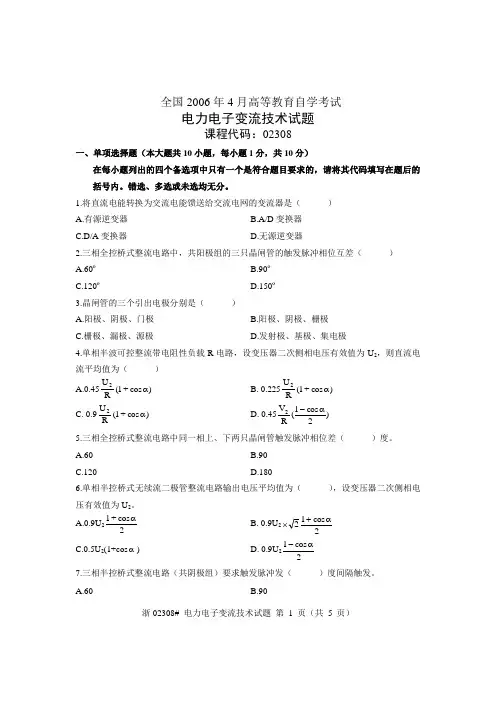

浙02308# 电力电子变流技术试题 第 1 页（共 5 页）全国2006年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.将直流电能转换为交流电能馈送给交流电网的变流器是（ ） A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器2.三相全控桥式整流电路中，共阳极组的三只晶闸管的触发脉冲相位互差（ ） A.60ºB.90ºC.120ºD.150º3.晶闸管的三个引出电极分别是（ ） A.阳极、阴极、门极 B.阳极、阴极、栅极 C.栅极、漏极、源极D.发射极、基极、集电极4.单相半波可控整流带电阻性负载R 电路，设变压器二次侧相电压有效值为U 2，则直流电流平均值为（ ）A.0.45)cos +1(R U 2αB. 0.225)cos +1(RU 2α C. 0.9)cos +1(RU 2αD. 0.45)2cos 1(R V 2α-5.三相全控桥式整流电路中同一相上、下两只晶闸管触发脉冲相位差（ ）度。
A.60 B.90 C.120D.1806.单相半控桥式无续流二极管整流电路输出电压平均值为（ ），设变压器二次侧相电压有效值为U 2。
A.0.9U 22cos +1αB. 0.9U 22cos 12α+⨯C.0.5U 2(1+cos α)D. 0.9U 22cos 1α-7.三相半控桥式整流电路（共阴极组）要求触发脉冲发（ ）度间隔触发。
A.60B.90浙02308# 电力电子变流技术试题 第 2 页（共 5 页）C.120D.1808.当晶闸管承受反向阳极电压且门极施加正向脉冲时，正常情况下晶闸管都将工作在（ ）A.导通状态B.关断状态C.饱和状态D.不定9.在直流降压斩波电路中，电源电压U d 与负载电压平均值U O 之间的关系是（ ），设开关周期和开关导通时间分别为T 、T ONA.Ud T T =U ONOB. O ONU TT =Ud C. Ud T T =U ONOD. O ONU T T =Ud10.三相半波可控电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ），设U 2为变压器二次侧相电压有效值。
02308电力电子变流技术试题
自考网校 免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看 不限次数 自考 365 网校数百门课程全面招生！ 基础班＋串讲班 祝您成功每一天！郭建华韩旺辰郝玉柱 张旭娟孙茂竹 白薇浙江省 2003 年 7 月高等教育自学考试电力电子变流技术试题课程代码：02308一、填空题(每空 1 分，共 15 分) 1.对于同一个晶闸管，其维持电流 IH____________擎住电流 IL。
2.可用于斩波和高频逆变电路，关断时间为数十微秒的晶闸管派生器件是____________。
3.具有大电感负载和续流二极管的单相半波整流电路的移相范围为____________。
4.整流电路输出电压的脉波数愈少，其谐波含量愈____________。
5.三相全控桥整流电路中，晶闸管的触发方式有宽脉冲触发和____________脉冲触发。
6.在三相半波可控整流电路中，由于变压器漏抗的影响，使得整流输出平均值比理想情况 ____________。
7.当变流器直流侧具有与晶闸管导电方向一致的电势 Ed，且变流电路控制角α >π /2，满足 |Ud|<|Ed|，此时变流器工作在____________状态。
8.单相反并联(双重)全控桥式整流电路，采用α 1=π -α 2 配合有环流的控制方式，当变流器 I 工作在待逆变状态时，变流器Ⅱ工作在____________状态。
9.反馈控制过流保护动作速度比常用的过流继电器____________。
10.电压型逆变器，其中间直流环节以____________贮能，具有稳定直流侧电压的作用。
11.PWM 斩波器中，比较器反相输入端加____________。
12. 为了使电力晶体管安全、可靠地运行，驱动电路和主电路可以采用磁耦合隔离和 ____________。
13.当要求斩波电路输出电流比较____________时，可采用瞬时值控制方式。
全国2004年7月高等教育自学考试 电子技术基础(二)试题 课程代码02273
全国2004年7月高等教育自学考试电子技术基础（二）试题课程代码：02273一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。
每小题1分，共10分)1.在读电路图时，发现有的运放处于开环状态，那么此运放所在的本级电路可能是( )。
A.基本运算电路B.信号放大电路C.信号产生电路D.电压比较器2.完全译码的译码矩阵是( )。
A.固定的B.只能一次编程的C.可反复编程的D.电可擦除的3.双积分A/D转换器中，｜U i｜与｜U REF｜相比较，应使( )。
A.｜U i｜=｜U REF｜B.｜U i｜<｜U REF｜C.｜U i｜>｜U REF｜D.｜U REF｜=04.单稳态触发器一般用来( )。
A.产生脉冲B.定时，延时，整形C.计数D.寄存5.用555构成的多谐振荡器的振荡频率可以是( )。
A.10-6—10-2HzB.0.1—300KHzC.109—1012HzD.1012—1015Hz6.由三个反相器首尾相连组成的多谐振荡器的脉冲宽度为( )。
A.1t pdB.2t pdC.3t pdD.4t pd7.RC环形振荡器输出的脉冲周期为( )。
A.T=1RCB.T=2.3RCC.T=6RCD.T=7RC8.TTL与CMOS输入电流相比较，关系为( )。
A.前者大B.后者大C.一样大D.CMOS输入电流反向9.半导体数码管每一段电流约为( )。
A.几微安至十几微安B.几毫安至十几毫安C.几安培至十几安培D.十几至几十安培10.在都使用+5伏电源时，CMOS门和TTL门的U OH的关系是( )。
A.前者大于后者B.一样高C.前者小于后者D.CMOS门U OH为0二、填空题(每空1分，共30分)1.要使三极管具有放大电流的作用，必须满足的外部条件是______和______。
2.直接耦合放大电路产生零点漂移的主要原因是______和______。
02308 电力电子变流技术 自考考试大纲
湖北省高等教育自学考试课程考试大纲课程名称：电力电子变流技术课程代码：02308第一部分课程性质与目标一、课程性质与特点本课程是高等教育自学考试“电气工程及其自动化”专业（专升本）的一门专业课程。
本课程的特点是与专业和工程实际联系紧密，概念性较强，内容涵盖较为全面。
二、课程目标与基本要求目标是使学生熟悉各种电力电子器件的特性和使用方法；熟悉各种电力电子装置的应用范围及技术经济指标；掌握各种电力电子电路的结构、工作原理、控制方法、设计计算方法及实验原理。
三、与本专业其他课程的关系此课程是专业必修课，是学好本专业的重要一环。
其前期课程应有《电路》、《电子技术基础》、《电机学》，只有具备了这些基本理论，才能对器件的工作状态予以理解，才能对变流电路的状况予以分析和计算，才能对变流电路产生的高次谐波予以分解和处理。
同时，为后续课程打好基础。
第二部分考核内容与考核目标第1章绪论一、学习目的与要求通过本章学习需要学生了解电力电子技术的发展史；熟悉电力电子技术的主要内容和应用领域；理解什么是电力电子技术。
本章的内容试图使学生对电力电子技术有一个初步的了解。
二、考核知识点与考核目标（一）重点识记：电力电子技术的内涵。
理解：电子学、电力学、电力电子技术、控制理论间的关系。
应用：电力变换的种类。
（二）次重点识记：本教材的主要内容。
理解：电力电子技术的作用。
应用：电力电子技术在一般工业和电力系统等领域的应用。
（三）一般识记：电力电子技术的发展史。
理解：电子管时代、晶闸管时代、全控型时代。
应用：相控方式、斩控方式的含义。
第2章电力电子器件一、学习目的与要求电力电子器件是组成电力电子电路主电路器件。
通过本章学习需要学生熟悉和掌握晶闸管、电力MOSFET、IGBT等电力电子器件的结构、原理、特性和使用方法。
本章总的要求：熟悉半控型器件与全控型器件的工作原理和运行特点；重点掌握晶闸管和IGBT；了解和理解其它电力电子器件。
二、考核知识点与考核目标（一）重点识记：半控型器件——晶闸管、典型全控型器件——IGBT。
全国2010年7月高等教育自学考试 电力电子变流技术试题 课程代码02308
31．对于正弦脉冲宽度调制(SPWM)，何谓载波比?提高载波比有什么好处?
32．如图为单相桥式SPWM逆变器的主电路，试说明单极性控制方式在调制波正半周时的工作过程。
四、分析计算题(本大题共5小题，共40分)
A．五层B．四层
C．三层D．二层
5．全控桥式变流器直流电动机卷扬机拖动系统中，当α< 时，变流器输出电压平均值
Ud为( )
A．Ud>0B．Ud<0
C．Ud=0D．Ud≤0
6．单相全控桥电阻性负载整流电路中，晶闸管可能承受的最大正向电压为(U2为整流
变压器二次电压有效值)( )
A． B．
C． D．
7．单相全控桥式反电动势负载整流电路中，当控制角 大于不导电角δ时，晶闸管的导
17．三相全控桥式有源逆变电路，每隔60°产生一次换相，其换相顺序的管子号码是__________。
18．逆变电路是将__________电能转换成交流电能的变流电路。
19．逆变器可分为无源逆变器和__________逆变器两大类。
20．若变流电路的控制角为α，则逆变角β=__________。
21．三相全控桥式变流电路工作于有源逆变状态时，处于关断的晶闸管大部分时间是承
通角 =( )
A． B．
C． D．
8．单相半波可控整流电路中，晶闸管可能承受的正向峰值电压为(U2为整流变压器二
次电压有效值)( )
A．U2B．
C． D．
9．单相半波可控整流电阻性负载源自路中，控制角α的最大移相范围是( )
A．90°B．120°
C．150°D．180°
