MCC柜技术规范
MCC柜

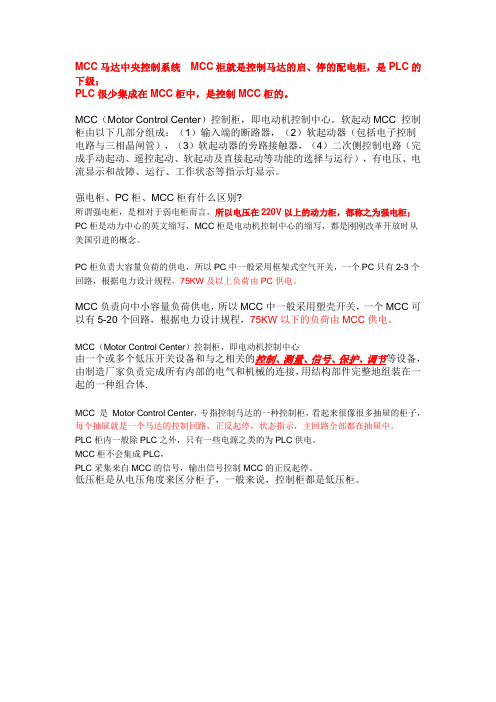

MCC马达中央控制系统MCC柜就是控制马达的启、停的配电柜，是PLC的下级；PLC很少集成在MCC柜中，是控制MCC柜的。
MCC（Motor Control Center）控制柜，即电动机控制中心。
软起动MCC 控制柜由以下几部分组成：（1）输入端的断路器，（2）软起动器（包括电子控制电路与三相晶闸管），（3）软起动器的旁路接触器，（4）二次侧控制电路（完成手动起动、遥控起动、软起动及直接起动等功能的选择与运行），有电压、电流显示和故障、运行、工作状态等指示灯显示。
强电柜、PC柜、MCC柜有什么区别?所谓强电柜，是相对于弱电柜而言，所以电压在220V以上的动力柜，都称之为强电柜；PC柜是动力中心的英文缩写，MCC柜是电动机控制中心的缩写，都是刚刚改革开放时从美国引进的概念。
PC柜负责大容量负荷的供电，所以PC中一般采用框架式空气开关，一个PC只有2-3个回路，根据电力设计规程，75KW及以上负荷由PC供电。
MCC负责向中小容量负荷供电，所以MCC中一般采用塑壳开关，一个MCC可以有5-20个回路，根据电力设计规程，75KW以下的负荷由MCC供电。
MCC（Motor Control Center）控制柜，即电动机控制中心由一个或多个低压开关设备和与之相关的控制、测量、信号、保护、调节等设备，由制造厂家负责完成所有内部的电气和机械的连接，用结构部件完整地组装在一起的一种组合体.MCC 是Motor Control Center，专指控制马达的一种控制柜，看起来很像很多抽屉的柜子，每个抽屉就是一个马达的控制回路，正反起停，状态指示，主回路全部都在抽屉中。
PLC柜内一般除PLC之外，只有一些电源之类的为PLC供电。
MCC柜不会集成PLC，PLC采集来自MCC的信号，输出信号控制MCC的正反起停。
低压柜是从电压角度来区分柜子，一般来说，控制柜都是低压柜。
轨道电路分路不良就是指轨道电路轨面因为不良导电物影响造成列车或者车列占用轨道时控制该轨道区段的轨道继电器不能正常落下，造成信号联锁失效。
低压MCC柜设备检修安全技术措施
2、二次回路检查与元件测试，开关内各继电器、端子排及开关表面无灰尘，检查插接式端子接线牢固，无松动、二次回路导线应无老化、过热现象，否则应与更换。
3、MCC
4、MCC
5、清扫所使用电动吹风机所连接用的电缆应完好无破损，电动工具应试验合格。
6、清扫过程中应采用先上后下、从里到外反复进行吹扫，直至吹扫开关配电元器件表面积灰，再用干燥的棉布头进行擦拭。
7、抽屉开关清扫卫生完毕后，推入开关柜时，要确认抽屉开关负荷名称与柜体负荷名称相符，严禁送错电气间隔。
8、清扫工作结束后，检查开关柜内确无任何工具及杂物遗留在内。
1。
400V MCC柜技术协议
目录附件1 技术规范书............................................................. 错误!未定义书签。
附件2 合同供货范围.. (19)附件3 技术资料和交付进度 (21)附件4 监造、检验/试验和性能验收试验 (23)附件5 技术服务和设计联络 (25)附件6 分包商/外购部件情况 (27)附件7 设备包装与运输 (28)附件8 技术规范偏差表 (29)附件9 卖方需要说明的其他问题 (29)附件10 招标文件附图 (29)1 总则1.1本设备技术规范书适用于2×660MW）一期工程主厂房380/220V电动机控制中心（MCC）柜的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本规范书的优质产品。
1.3 如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都应在投标书中在附件八“技术规范偏差表”为标题的专门章节中加以详细描述。
1.4卖方须执行本技术规范书所列标准。
本技术规范书中未提及的内容均满足或优于本技术规范书所列的国家标准、国际标准、国家电力行业标准和技术支持方所采用的有关标准，有矛盾时，按较高标准执行。
1.5卖方对开关柜成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。
分包（或采购）的产品制造商应事先征得买方的认可。
1.6 卖方的产品应在相同容量机组工程或相似条件下有2台运行并超过两年，已证明安全可靠。
并能在本工程的环境条件下安全、可靠地运行，各种类型的开关柜及其附件使用寿命应不少于30年。
1.7 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.8 在合同签订后，买方有权因规范、标准、规程发生变化而提出一些补充要求。
环控电控柜MCC安装技术要求
环控电控柜MCC安装技术要求一、安装位置和环境要求1.MCC应安装在密闭、洁净、无腐蚀和无尘的室内环境。
2.MCC应与其他设备和物品保持适当的安全距离，便于操作、检修和维护。
二、安装平台要求1.MCC应安装在坚实、稳定的钢制支架或混凝土平台上，支架和平台的尺寸和强度应满足设备的要求。
2.支架和平台的高度应根据操作人员的人体工程学要求进行调整，以方便操作和维护。
三、安装电源和电缆要求1.MCC与电源的连接线应符合国家及行业标准，并采用适当的接地措施。
2.电缆的敷设应符合安全规范，电缆槽、电缆挂架和绝缘套管等设施应完善，确保电缆的安全可靠。
四、开关设备和电气连线要求1.MCC内的开关设备应按照设计要求进行正确的安装和连接。
2.电气连线应使用规定的线缆材料和连接器，并符合国家及行业标准。
五、设备布局和标识要求1.MCC内的电器设备布局应符合设计要求，设备之间的间距应符合操作和维护的要求。
2.MCC的设备、开关以及电线要进行清晰的标识，以便操作人员正确识别和操作。
六、安全防护要求1.MCC应装设过电压和短路保护装置，确保设备和人员的安全。
2.MCC应装设可靠的漏电保护器，以防止漏电引起的意外事故。
七、连接设备和仪器的要求1.MCC应按照设计要求连接相应的仪器和设备。
2.在连接设备和仪器时，应确保连接线路正确、牢固可靠，并进行相应的标识。
总结：MCC的安装技术要求严格，需要安装在适宜的位置和环境中，并符合国家及行业标准。
在安装过程中，需要遵循相关规范和要求，确保设备的安全、可靠运行。
同时，还需要进行合理的布局和标识，方便操作和维护人员的工作。
最重要的是，要注意安全防护，确保设备和人员的安全。
MCC柜用电设备维护管理制度
MCC柜维护与操作说明为了规范MCC柜用电设备的日常维护管理，加强对MCC柜的检查维护，保障MCC柜安全运行。
一．1设备责任范围：现场MCC柜设备按照区域划分、属地管理的原则,比如分为1＃炉区域、2#炉区域.1#炉区域包括电炉MCC房、精炼炉MCC房、增压泵房、上料MCC房、除尘MCC房、1＃线低压配电室；2＃炉区域包括电炉MCC房、精炼炉MCC房、除尘MCC房、2＃线低压配电室。
2．设备管理职责：1、按照区域划分、属地管理的原则，各区域电气设备工程师全面负责现场MCC柜用电设备的安全、维护和技改等管理职责。
2、现场MCC柜用电设备由区域电气设备工程师按照要求定时安排巡视检查、清洁维护和安全检查。
3、现场MCC柜用电设备实施挂牌管理制度,每个现场用电设备必须标明:设备名称、电源来源、电压等级、负荷容量等属性。
4、现场MCC柜用电设备的检查、维护实施签名记录制度，每次实施的检查、维护项目（内容）和日期进行记录和签名。
5、现场MCC柜用电设备的巡视检查原则上每班安排一次,设备清洁维护每月安排一次;设备维护的基本要求是：接线牢靠,无过载和发热；电缆电线绝缘良好，无老化和破损；柜门密封防尘有效,内外无灰尘堆积；防雨和防护措施良好,无触电或短路的可能性。
6、现场MCC柜用电设备的技术改造或更新由各区域电气工程师提出，机电组电气副组长负责项目的审查、申报和落实。
7、机电组电气副组长负责以上各区域现场用电设备责任人的分工落实和检查维护记录表的统一格式制定及日常记录定期检查。
3。
考核与记录：1、每班巡检电气室，检查结果记录在电气室的巡检本;每月维护检查作好记录记录见附表1.2、各区域需按照期限要求实施设备检查维护记录的。
二．操作说明合闸：扳动刀闸扳手由《O》变为《I》，盘面多功能表即刻显示.分闸：扳动刀闸扳手由《I》变为《O》，盘面多功能表断电无显示。
2014年5月8日。
MCC柜技术规范书

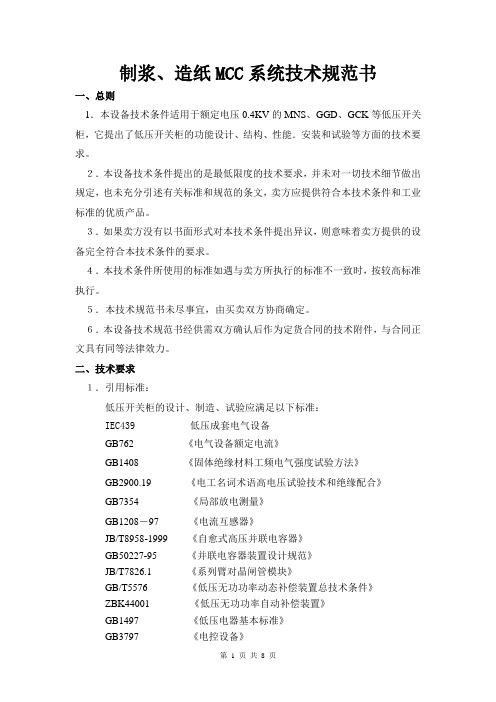

制浆、造纸MCC系统技术规范书一、总则1．本设备技术条件适用于额定电压0.4KV的MNS、GGD、GCK等低压开关柜，它提出了低压开关柜的功能设计、结构、性能．安装和试验等方面的技术要求。
２．本设备技术条件提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术条件和工业标准的优质产品。
３．如果卖方没有以书面形式对本技术条件提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。
４．本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
５．本技术规范书未尽事宜，由买卖双方协商确定。
６．本设备技术规范书经供需双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。
二、技术要求１．引用标准：低压开关柜的设计、制造、试验应满足以下标准：IEC439 低压成套电气设备GB762 《电气设备额定电流》GB1408 《固体绝缘材料工频电气强度试验方法》GB2900.19 《电工名词术语高电压试验技术和绝缘配合》GB7354 《局部放电测量》GB1208－97 《电流互感器》JB/T8958-1999 《自愈式高压并联电容器》GB50227-95 《并联电容器装置设计规范》JB/T7826.1 《系列臂对晶闸管模块》GB/T5576 《低压无功功率动态补偿装置总技术条件》ZBK44001 《低压无功功率自动补偿装置》GB1497 《低压电器基本标准》GB3797 《电控设备》IEC60439-1 《低压成套开关设备和控制设备》IEC529 《柜体防护等级》GB9466-88 低压成套开关设备基本试验方法GB7251-97 低压成套开关设备和控制设备国家标准VDE660-500 低压成套形状设备和控制设备国家标准GB14048-93 低压开关设备和控制设备GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-91 电气装置安装工程电气设备交换试验标准IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和非绝缘导体的色标GB2681 电工成套装置中的导线颜色SDJ9-87 电测量仪表装置设计技术规定IEC73 指标灯和按钮的色标IEC947-1 总则IEC947-2 断路器IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、自动控制元件２．使用环境条件：（１）海拔高度：１０００米（２）环境温度：－１５℃----＋４０℃（３）空气相对湿度：＜９０％（４）地震烈度：８度３．工程条件：A.系统电压：400VB.系统额定频率：50ＨｚC.安装地点：户内D.安装方式：地脚螺栓４．低压MCC开关柜柜型：按MNS-0.4标准制作尺寸：高度：2200；深度：800框架材料： 25mm间隔模数孔九折型镀锌框架(DIN43660) 门板材料： 2.5mm冷轧板颜色：灰色，RAL7035色标防护等级： IP21冷却：对流，空冷水平母线型号：按图纸要求满负荷配置额定工作电压： AC380V额定绝缘电压： AC660V额定工作电流：按图纸要求垂直母线型号：按图纸要求垂直母线额定电流：按回路要求水平母线短路耐受电流：50kA（1s，有效值）垂直母线短路耐受电流：30kA（1s，有效值）水平母线： 105kA垂直母线： 63kA零母线型号：按图纸要求接地母线型号：按图纸要求母线采用镀锡铜排5．电容柜补偿装置可根据电压、电流和所需无功自动分组投切电容器组，要求采用可控硅过零投切技术，投切时无涌流、无冲击、无电弧重燃、无震荡、可频繁投切。
MODAN6000型MCC配电柜操作规程
MODAN6000型MCC配电柜操作规程MODAN6000型MCC配电柜操作规程1 范围本规程适用于西南管道公司中缅天然气管道压气站MODAN6000型MCC配电柜的操作和维检修，其他类似设备可参照执行。
2 规范性引用文件MODAN6000配电柜安装操作维护手册3 术语和定义3.1 MCC：马达控制中心。
4 一般要求4.1应持有特种作业操作证（低压电工）及以上等级，具备电气专业基础知识，经过MODAN6000配电柜的专业培训，熟悉设备工作原理、结构及故障处理方法，以及本规程的人员，方可进行操作及维检修。
4.2操作和检修时至少由两名电气专业人员进行，其中一人操作，一人监护。
4.3就地操作应正确穿戴劳保着装。
4.4维检修前，开展JSA作业前安全分析，并完成审批程序；检查确认配电柜供电电源断开，验明确无电压后方可工作。
4.5运行环境温度在-5~35℃，相对湿度小于90%，无凝露。
4.6配电柜温湿度控制器正常投用。
4.7油冷器电机空间加热器配出回路开关“FU1”和“FU2”应合闸，确保电机停止后空间加热器自动投运。
5 运行操作5.1送电前的检查和准备5.1.1检查MCC上级低压配出柜断路器已合闸，供电电源正常。
5.1.2检查MCC配电柜二次控制回路开关已合闸，供电正常，多功能表、电流表参数显示正常。
5.1.3检查MCC进线柜（A1）断路器开关处于分闸状态，已摇到工作位；“远方/就地”控制旋钮置于“就地”位置；白色“CONTROL SUPPLY HEALTHY”（控制电源正常）指示灯点亮，绿色“OPEN/分闸”指示灯点亮，白色“CLOSED/合闸”指示灯、红色“FAULT/故障”指示灯、红色“Heater ON/加热”指示灯熄灭。
5.1.4检查油冷器配电柜（A2）“自动/手动”旋钮置于“自动”位置，“运行/试验”旋钮置于“运行”位置，绿色“STOP/停止”指示灯点亮，白色“RUN/运行”指示灯、红色“FAULT/故障”指示灯、红色“色ULT/故障”指示加热”指示灯熄灭，“急停按钮”已旋出复位，ACS800变频器操作面板运行正常。
MCC室受电管理方案
目录一、目的二、MCC配电系统简介三、成立送电管理小组四、技术准备五、送点步骤六、操作要点及技术要求七、安全管理规定八、MCC送电管理规定MCC室受电管理方案一、目的：为保证MCC室受电后安全规范运行管理，保障设备单体试车顺利进行，确保供配电系统供电正常运行。
二、MCC配电系统简介：扩建（丝氨酸）MCC室位于三楼，有两台动力低压配电柜1AA、2AA，负荷为三级，配电电压为A380/220V三相四线制，主电缆有厂区变电所引来。
三、成立送电管理小组:1、由专业工程师负责，协调办理送电试车手续。
成立以电气队长为组长的送电小组，专人专管，完成每台设备的送电试车运转。
2、实行送电工作票制度，有管理公司和业主、我方安全员签字，三方共管，确保安全运行。
四、技术准备：1、对进行受送电的盘（柜）设备、电缆认真复核，确保各项性能及电气动作可靠、准确，对受送电人员进行安全技术操作要点培训，确保送电安全。
2、机具仪表准备：万用表、相序表，1000V绝缘摇表、通讯联络工具、电工工具、套筒扳手、活扳手、梅花扳手、绝缘鞋、绝缘手套、绝缘垫等，以及“有电危险，禁止靠近”等警示牌、警示带。
五、送电步骤：低压安装完毕盘内清理检查主回路合格分支回路合格空头试验控制回路合格检查动力电缆绝缘接线合格母线受电依次送各分支回路试车六、受送电操作要点及技术要求：1、盘（柜）及电缆送电前要确保电气安装工作结束，核查无误，周边环境清理干净。
2、盘内清理干净无杂物。
3、盘内接线完毕，各压线螺丝紧固，平垫、弹垫齐全。
4、电缆相序清晰，标志清楚。
5、接地良好，完整可靠。
6、盘内布线合理，相间、对地距离不小于20mm。
7、各回路位号核对无误，电缆型号与图纸相符。
8、各回路绝缘1000V摇表检查不低于0.5MΩ。
9、严禁带负荷拉、合闸送电。
10、准备必要的对讲机。
11、严禁单人操作。
12、操作人员要穿戴合格的电气劳保用品。
13、送电现场要设专人监护和设警标带，防止无关人员进入送电现场，杜绝安全事故的发生。
低压柜、MCC柜 安全操作规程
低压柜、MCC 柜 安全操作规程版 本 号： A/2版1 岗位描述1.1 工作内容：为规范低压柜、MCC 柜的操作，严格执行相关管理的规定，明确相关部门的职责和运转方式，以确保低压柜、MCC 柜的正常运行。
1.2 职责： 1.2.1 班长：负责低压柜、MCC 柜的日常巡查、维修操作监护。
1.2.2操作工：负责低压柜、MCC 柜的日常巡查、维修操作。
1.3 上岗要求： 1.3.1高中以上学历。
1.3.2电气维修人员必须经专门的安全作业培训，取得相应的特种作业证（特种作业证为电工证）。
1.3.3电气作业人员应无妨碍其正常工作的生理缺陷及疾病。
1.3.4应具备与其作业活动相适应的用电安全、触电救援等专业技术知识及实践经验。
版 本 修 订 历 史 记 录序号 修订部分修订日期修订人审 核批 准版本条款号 修订内容 1 1 新版下发A/1 2 1全版更新A/2低压柜、MCC柜安全操作规程版本号：A/2版1.3.5能严格遵守公司各项管理规则制度，有高尚的职业道德和严格的工作纪律。
2风险辨识2.1主要危险源.2.1.1他人误操作2.1.2触电伤害2.1.3检修工具不适用，造成设备损坏、人员触电、财产损失2.1.3旋转机械伤害2.1.4误操作或小动物进入，造成设备损坏/财产损失2.1.5电气火灾、设备损坏、财产损失2.2防范措施。
2.2.1悬挂安全警示牌、安全锁具的设备禁止操作。
2.2.2在检修设备时必须上牌挂锁。
2.2.3插拔抽屉是必须平直，不得扭曲和上下左右倾斜。
2.2.4严禁约时送电。
2.2.5非专业人员，未经允许严禁将柜门打开。
2.2.6为防止误启动，严禁带电维修。
3劳动防护用品佩戴维修时穿绝缘鞋，安全帽，铺设绝缘垫，使用绝缘工具。
4安全操作作业要求4.1作业前准备：4.1.1检查安全锁具、安全警示牌是否齐全。
低压柜、MCC柜安全操作规程版本号：A/2版4.1.2在检修时严格执行挂牌、上锁操作规程。
MCC室管理制度
高低压配电室及MCC室操做规定
1、每日定时巡视高、低压配电室，查看设备及仪表运行状况。
2、高压配电操作工具、消防器材要保持良好，不得随意乱用。
3、低压配电室内配电设施定期检修。
4、MCC室内各设备电流表每两小时巡视一次，如有异常立即停机并上报。
5、不准喝酒上岗，不准将非生产人员带入配电室。
6、各种电气设备开动使用前，要检查确定安全后方准开动使用，应
严格遵守操作规程。
7、检修时，必须停电挂牌，合闸前检查确认无检修时，方可合闸挂
牌必须谁挂谁取，非工作人员严禁合闸。
8、高空作业时，必须扎好安全带，戴好安全帽，由两人以上实施操
作。
9、严格遵守交接班制度及巡检制度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
2
3
4
511.11.222.12.22.32.42.53
4
51
2
3
4
4
5
6
7
8
9
101
2
3
4
51
2
3
41
2
3安装空间要求：柜前通道1.8m，靠墙安装安装建筑要求：屋顶二级防火，其他三级防火安装、调试、使用、维护说明书六、资料交付
文字符号、图例均按国家标准主母线及分支母线应采用铜母线，母线全部搪锡。
五、图纸要求
装箱单柜内二次接线原理图或二次接线图柜型选用 GGD ,靠墙安装。
柜架的外形尺寸：高2200 mm；总宽1800；深：600mm 确保防腐蚀，在裸露的表面涂上防腐蚀层，柜体表面喷涂工艺要求面漆美观、附着力强；颜色选用 RAL7035(浅灰色)。
开关柜的结构应保证运行人员的安全和便于操作、维护、巡视、维修和试验。
装有电器元件的仪表门用多股软铜线与构架相连。
柜内安装件与构架间用接地滚花螺钉连接，构成完整的接地保护电路。
为加强通风和散热,在柜体的下部、后上部和顶部均有通风散热孔,使柜体在运行中形成自然通风道,有较好的散热性能。
散热孔用钢丝网板加封。
以保证柜体的防护等级要求。
设备内电器元件的电气间隙和爬电距离应符合各自相关标准中规定的距离。
四、元器件选型安装
设备内装的元件应符合其自身的有关标准。
统一以端子号代替线芯号端子排中，应注出外引对方端子号每柜有方案图纸塑封贴在柜门内
元件应按照制造厂的说明书（使用条件、飞弧距离、隔弧板的移动距离等）进行安装。
框架断路器选用施耐德电气的MVS系列产品。
塑壳断路器选用施耐德电气的CVS系列产品。
周围空气温度不得超过+40℃，而且在24 h内其平均温度不得超过+35℃。
周围空气温度的下限为－5℃。
MCC柜技术规范
大气条件：空气清洁，在最高温度+40℃时，其相对湿度不得超过50%。
海拔高度不超过1000 m。
污染等级3一、使用条件
安装位置：冷冻机房内。
见附图
额定工作电压：主电路380V；辅助电路220V
额定绝缘电压：660V
垂直母线额定电流： 1250A。
母线额定短时耐受电流：65kA 二、技术参数
额定电流
水平母线额定电流： 1250 A。
额定电压
主开关分断能力大于等于65kA
分开关分断能力大于等于30kA
构架用薄壁冷弯高频焊接异型钢材组装而成，其钢性、强度及承载能力均达到电器元件的安装要求，具有较好的接地连续性。
构架上分别有按E=20mm和E=100mm模数排列的安装孔，以提高产品装配的通用性。
主母线排列在柜的上部，采用的母线夹为积木式组合结构，机械强度和绝缘强度高，能承受峰值105kA动、热稳定冲击力，长期允许温度可达120℃。
额定频率：50Hz 防护等级：IP30符合标准：
GB7251 低压成套开关设备和控制设备
GB50171 电气装置安装工程盘、柜及二次回路结线施工及验收规范三、柜体要求
41
22.12.22.32.42.512
1
2
3
4 报价时需附图纸，图纸深度参考CAD图附件进行修改以下无正文九、质量保证
成套设备到现场后12个月内，发生因设备本身的原因造成的损坏，供方应无偿更换。
十、其它
本协议书由双方代表签字后生效。
八、包装与运输
设备的包装与运输应符合JB/T 3085的规定
设备应适用于以下温度的运输和储存过程：－25℃至+55℃的范围之间，在短时间内（不超过24 h）可达到+70℃。
在这些极限温度下设备不应遭受任何不可恢复的损伤，而且在正常条件下应能正常工作功能单元互换性试验七、试验及验收
产品应认真履行出厂试验，并交付试验报告及合格证机械、电气操作试验
介电强度试验
保护电路连续性试验
本协议与商务合同具有同等的法律效力 未尽事宜协商解决，形成书面文件备查操作手柄及按合同规定的备品备件
出厂检验项目包括：
一般检查
以下无正文。
