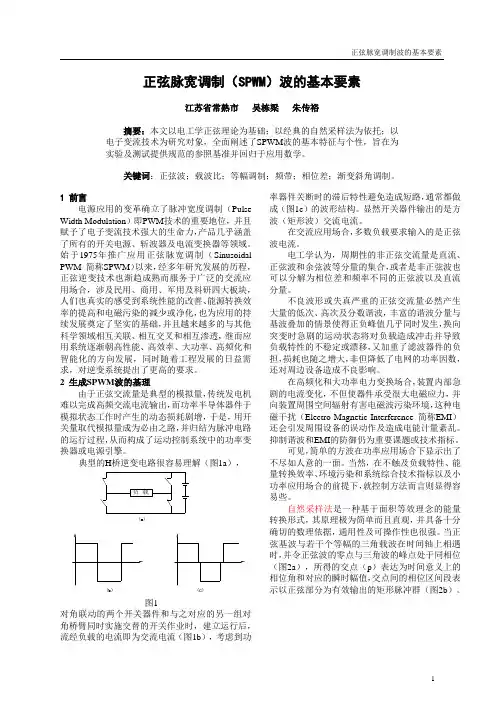

SPWM(自然采样法)
正弦脉宽调制波的基本要素正弦脉宽调制（SPWM ）波的基本要素江苏省常熟市 吴栋梁 朱传裕摘要：本文以电工学正弦理论为基础；以经典的自然采样法为依托；以电子变流技术为研究对象，全面阐述了SPWM 波的基本特征与个性，旨在为实验及测试提供规范的参照基准并回归于应用数学。
关键词：正弦波；载波比；等幅调制；频带；相位差；渐变斜角调制。
1 前言电源应用的变革确立了脉冲宽度调制（Pulse Width Modulation ）即PWM 技术的重要地位，并且赋予了电子变流技术强大的生命力，产品几乎涵盖了所有的开关电源、斩波器及电流变换器等领域。
始于1975年推广应用正弦脉宽调制（Sinusoidal PWM 简称SPWM ）以来，经多年研究发展的历程，正弦逆变技术也渐趋成熟而服务于广泛的交流应用场合，涉及民用、商用、军用及科研四大板块，人们也真实的感受到系统性能的改善、能源转换效率的提高和电磁污染的减少或净化，也为应用的持续发展奠定了坚实的基础，并且越来越多的与其他科学领域相互关联、相互交叉和相互渗透，继而应用系统逐渐朝高性能、高效率、大功率、高频化和智能化的方向发展，同时随着工程发展的日益需求，对逆变系统提出了更高的要求。
2 生成SPWM 波的基理由于正弦交流量是典型的模拟量，传统发电机难以完成高频交流电流输出，而功率半导体器件于模拟状态工作时产生的动态损耗剧增，于是，用开关量取代模拟量成为必由之路，并归结为脉冲电路的运行过程，从而构成了运动控制系统中的功率变换器或电源引擎。
典型的H 桥逆变电路很容易理解（图1a ），(a)负 载(b)(c)图1对角联动的两个开关器件和与之对应的另一组对角桥臂同时实施交替的开关作业时，建立运行后，流经负载的电流即为交流电流（图1b ），考虑到功率器件关断时的滞后特性避免造成短路，通常都做成（图1c ）的波形结构。
显然开关器件输出的是方波（矩形波）交流电流。
在交流应用场合，多数负载要求输入的是正弦波电流。
简述SPWM的基本原理及应用
简述SPWM的基本原理及应用1. 什么是SPWMSPWM（Sine-wave Pulse Width Modulation），中文名为正弦波脉宽调制，是一种常用的调制技术。
它通过将一个参考信号与一个三角波进行比较，通过改变脉冲宽度来实现输出波形的调制。
SPWM技术广泛用于电力电子领域，特别是在交流调压供电系统中，通过控制晶闸管或IGBT开关管的通断条件，控制输出电压的大小和波形。
SPWM能够产生质量较高的交流电源，被广泛应用于交流电动机驱动、UPS、逆变器等领域。
2. SPWM的基本原理SPWM的基本原理是通过对比参考信号与三角波信号的相位差，确定脉冲宽度的长度，从而控制输出波形的形状。
具体原理如下：•生成参考信号：根据输入的目标频率和幅值，生成一个和所需输出波形一致的正弦信号。
•生成三角波信号：三角波信号是一种连续的、呈线性变化的信号，通常由一个积分单元产生。
该信号用于与参考信号进行比较。
•比较参考信号与三角波信号相位差：参考信号和三角波信号在一个比较器中进行比较，产生一个以三角波信号为基准的脉冲信号。
•控制脉冲宽度：当参考信号的幅值大于三角波信号的幅值时，脉冲宽度较宽；反之，若参考信号幅值小于三角波信号幅值，则脉冲宽度较窄。
•输出波形调制：通过控制脉冲宽度的变化，实现对输出波形的调制。
脉冲宽度的改变导致输出波形的有效值和形状发生变化。
3. SPWM的应用SPWM技术在电力电子领域有着广泛的应用，以下是几个常见的应用场景：3.1 交流电动机驱动SPWM技术可以用于交流电动机驱动系统中，通过控制变频器输出的电压和频率，实现对电动机的速度和转矩的精确控制。
通过调整脉冲宽度和频率，可以使电动机在不同负载条件下运行效果更佳。
3.2 UPS（不间断电源）UPS系统通常使用SPWM技术来实现交流电转直流电并通过逆变器将直流电转换为交流电供应给负载。
SPWM技术可以提供较高的转换效率和高质量的输出电压，保证负载设备的稳定供电。
脉冲宽度调制(PWM)和正弦波脉宽调制(SPWM)变频技术简介
变频技术之PWM调制技术与SPWM调制技术详解变频技术通过改变电力信号的频率来调节电动机、压缩机和其他电气设备的运行速度。
在实际应用中，变频器是变频技术的核心装置，而脉冲宽度调制（PWM）技术和正弦波脉宽调制（SPWM）技术是实现变频器控制的重要手段。
什么是PWM调制技术PWM调制技术通过控制脉冲信号的宽度，实现对输出电压的调节。
在变频技术中，PWM被广泛应用于变频器中，以控制电动机的速度和转矩输出。
通过改变脉冲信号的占空比（脉冲宽度与周期之比），可以实现对电动机的精确控制。
当需要增大输出电压时，增加脉冲信号的宽度；当需要减小输出电压时，减小脉冲信号的宽度。
这种方式使得电动机可以在不同负载条件下保持稳定的转速和扭矩输出。
同时，PWM调制技术还具有响应快、控制精度高、效率高等优点，被广泛应用于各种电力控制系统中。
PWM调制波形如图1所示：图1PWM调制波形PWM技术具有以下优点：高效性：由于PWM技术可以通过调整脉冲宽度来控制电机的输出电压和频率，因此可以实现电机在不同负载条件下的高效运行。
通过减小电机额定电压，PWM技术可以降低电机的功耗，提高整体效率。
精确控制：PWM技术具有响应速度快、控制精度高的特点。
通过微调脉冲宽度和周期，可以实现对电机转速和扭矩的精确调节，满足不同应用的需求。
减少机械冲击：PWM技术可以实现电机的软启动和软停止，减少了机械系统的冲击和磨损，延长了设备的使用寿命。
尽管PWM技术具有许多优点，但也存在一些局限性：谐波问题：PWM技术在产生脉冲信号时会引入谐波成分，可能对电力网络和其他设备造成干扰。
为了减少谐波，需要采取滤波和抑制措施，增加了系统的复杂性和成本。
开关损耗：PWM技术使用高频开关装置，开关的频繁操作会产生开关损耗。
这些损耗会转化为热能，需要适当的散热系统来冷却电路。
EMI干扰：由于高频开关操作，PWM技术可能会产生电磁干扰（EMI），对周围的电子设备和无线通信系统造成干扰。
正弦波脉冲宽度调制
二、异步调制
对于任意的调制波频率 f r ，载波频率 f c 恒定的脉宽调 制成为异步调制。
在异步调制方式中，由于载波频率 f c 保持一定，因而当调制波频率 变化时，调制波信号不能保持同步，即载波比N与调制频率 f r 成反 比。
在异步调制方式中，由于 f c 保持一定，因而当 f r 变化时，调制波 信号与载波信号不能保持同步，即载波比N与调制波频率 f r 成反比， 因此，异步调制具有以下特点:
t1
t2 T c
t3
1 (Tc t2 ) 2
t
由于 t e 、 t c M均为已知量，因此，规则采样法 SPWM脉宽 t 2 的计算较为简单，适合基于微处理器 的数字SPWM控制。
图4-33 SPWM脉冲信号规则采 样法生成原理
看到这里，其实我有一种感觉，自然采样法的文字很好理 解，但是公式很蛋疼；而规则采样法，文字不好理解，但 是公式似乎很容易看懂哦，哎，差不多明白一下原理就好 了。 除了上述的几种方法外，常见的方法还有“特定谐波消除法” 和“跟踪型两态调制法。”但是太复杂了，我就不介绍了， 我自己也不想再看下去了，差不多懂了原理算了至于以后要 用，在此基础上再好好看也行。
r r
不同调制波频率 时的异步调制 SPWM波形
o
ωt
o
ωt
u
u
p
p
o
ωt
a)
o
ωt
b)
由于异步调制时的开关频率固定，所以对于需要设置输出滤波 器的正弦波逆变器（如UPS逆变电源）而言，输出滤波器参数的 优化设计较为容易。 由于一个调制波周期中脉冲波形的不对称性，将导致基波相位的 跳动。对于三相正弦波逆变器，这种基波相位的跳动会使三相输出 不对称。 当 f r 较低时，由于一个调制波周期中的脉冲数较多，脉冲波形 的不对称性所造成的基波相位跳动的相角相对较小；而当 f r 较高 时，由于一个调制波周期中的脉冲数较少，脉冲波形的不对称性所 造成的基波相位跳动的相角相对变大。
正弦波脉宽调制技术
正弦波脉宽调制技术一、正弦波脉宽调制1、正弦脉宽调制法（SPWM）：是将每一正弦周期内的多个脉冲作自然或规则的宽度调制，使其依次调制出相当于正弦函数值的相位角和面积等效于正弦波的脉冲序列，形成等幅不等宽的正弦化电流输出。
其中每周基波（正弦调制波）与所含调制输出的脉冲总数之比即为载波比。
2、正弦脉宽调制原理（以单相为例）：以正弦波作为逆变器输出的期望波形，以频率比期望波高得多的等腰三角波作为载波（Carrier wave），并用频率和期望波相同的正弦波作为调制波（Modulation wave），当调制波与载波相交时，由它们的交点确定逆变器开关器件的通断时刻，从而获得在正弦调制波的半个周期内呈两边窄中间宽的一系列等幅不等宽的矩形波。
矩形波的面积按正弦规率变化。
这种调制方法称作正弦波脉宽调制（Sinusoidal pulse width modulation，简称SPWM），这种序列的矩形波称作SPWM波。
a)b)图6-3图1 SPWM调制原理等效原理：如图1所示，把正弦分成n 等分，每一区间的面积用与其相等的等幅不等宽的矩形面积代替，正弦的正负半周均如此处理。
3、SPWM控制方式：SPWM控制技术有单极性控制和双极性控制两种方式。
如果在正弦调制波的半个周期内，三角载波只在正或负的一种极性范围内变化，所得的SPWM波也只处于一个极性的范围内，叫做单极性控制方式。
如果在正弦调制波的半个周期内，三角载波在正负极性之间连续变化，则SPWM波也在正负之间变化，叫作双极性控制方式。
4、正弦脉宽调制的特点是脉宽调制是以逆变器的功率器件的快速而有规律的开关，形成一系列有规则的矩形方波，以和期望的控制电压等效。
其特点是基波分量大，2N-1次以下谐波得到有效的拟制，输出电流接近正弦波。
二、交流电动机动态数学模型：1、交流电机数学模型的性质：(1)、多变量，强耦合(如图2)输入变量：电压（或电流），频率输出变量: 转速、磁通（2）、有两个变量的乘积项。
正弦脉宽调制(SPWM)波的基本要素
正弦脉宽调制波的基本要素1 前言电源应用的变革确立了脉冲宽度调制（Pulse Width Modulation）即PWM技术的重要地位，并且赋予了电子变流技术强大的生命力，产品几乎涵盖了所有的开关电源、斩波器及电流变换器等领域。
始于1975年推广应用正弦脉宽调制（Sinusoidal PWM 简称SPWM）以来，经多年研究发展的历程，正弦逆变技术也渐趋成熟而服务于广泛的交流应用场合，涉及民用、商用、军用及科研四大板块，人们也真实的感受到系统性能的改善、能源转换效率的提高和电磁污染的减少或净化，也为应用的持续发展奠定了坚实的基础，并且越来越多的与其他科学领域相互关联、相互交叉和相互渗透，继而应用系统逐渐朝高性能、高效率、大功率、高频化和智能化的方向发展，同时随着工程发展的日益需求，对逆变系统提出了更高的要求。
2 生成SPWM波的基理由于正弦交流量是典型的模拟量，传统发电机难以完成高频交流电流输出，而功率半导体器件于模拟状态工作时产生的动态损耗剧增，于是，用开关量取代模拟量成为必由之路，并归结为脉冲电路的运行过程，从而构成了运动控制系统中的功率变换器或电源引擎。
典型的H桥逆变电路很容易理解（图1a），负载(a)(b)(c)图1对角联动的两个开关器件和与之对应的另一组对角桥臂同时实施交替的开关作业时，建立运行后，流经负载的电流即为交流电流（图1b），考虑到功率器件关断时的滞后特性避免造成短路，通常都做成（图1c）的波形结构。
显然开关器件输出的是方波（矩形波）交流电流。
在交流应用场合，多数负载要求输入的是正弦波电流。
电工学认为，周期性的非正弦交流量是直流、正弦波和余弦波等分量的集合，或者是非正弦波也可以分解为相位差和频率不同的正弦波以及直流分量。
不良波形或失真严重的正弦交流量必然产生大量的低次、高次及分数谐波，丰富的谐波分量与基波叠加的情景使得正负峰值几乎同时发生，换向突变时急剧的运动状态将对负载造成冲击并导致负载特性的不稳定或漂移，又加重了滤波器件的负担，损耗也随之增大，非但降低了电网的功率因数，还对周边设备造成不良影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
正弦脉宽调制波的基本要素正弦脉宽调制（SPWM ）波的基本要素摘要：本文以电工学正弦理论为基础；以经典的自然采样法为依托；以电子变流技术为研究对象，全面阐述了SPWM 波的基本特征与个性，旨在为实验及测试提供规范的参照基准并回归于应用数学。
关键词：正弦波；载波比；等幅调制；频带；相位差；渐变斜角调制。
1 前言电源应用的变革确立了脉冲宽度调制（Pulse Width Modulation ）即PWM 技术的重要地位，并且赋予了电子变流技术强大的生命力，产品几乎涵盖了所有的开关电源、斩波器及电流变换器等领域。
始于1975年推广应用正弦脉宽调制（Sinusoidal PWM 简称SPWM ）以来，经多年研究发展的历程，正弦逆变技术也渐趋成熟而服务于广泛的交流应用场合，涉及民用、商用、军用及科研四大板块，人们也真实的感受到系统性能的改善、能源转换效率的提高和电磁污染的减少或净化，也为应用的持续发展奠定了坚实的基础，并且越来越多的与其他科学领域相互关联、相互交叉和相互渗透，继而应用系统逐渐朝高性能、高效率、大功率、高频化和智能化的方向发展，同时随着工程发展的日益需求，对逆变系统提出了更高的要求。
2 生成SPWM 波的基理由于正弦交流量是典型的模拟量，传统发电机难以完成高频交流电流输出，而功率半导体器件于模拟状态工作时产生的动态损耗剧增，于是，用开关量取代模拟量成为必由之路，并归结为脉冲电路的运行过程，从而构成了运动控制系统中的功率变换器或电源引擎。
典型的H 桥逆变电路很容易理解（图1a ），(a)负 载(b)(c)图1对角联动的两个开关器件和与之对应的另一组对角桥臂同时实施交替的开关作业时，建立运行后，流经负载的电流即为交流电流（图1b ），考虑到功率器件关断时的滞后特性避免造成短路，通常都做成（图1c ）的波形结构。
显然开关器件输出的是方波（矩形波）交流电流。
在交流应用场合，多数负载要求输入的是正弦波电流。
电工学认为，周期性的非正弦交流量是直流、正弦波和余弦波等分量的集合，或者是非正弦波也可以分解为相位差和频率不同的正弦波以及直流分量。
不良波形或失真严重的正弦交流量必然产生大量的低次、高次及分数谐波，丰富的谐波分量与基波叠加的情景使得正负峰值几乎同时发生，换向突变时急剧的运动状态将对负载造成冲击并导致负载特性的不稳定或漂移，又加重了滤波器件的负担，损耗也随之增大，非但降低了电网的功率因数，还对周边设备造成不良影响。
在高频化和大功率电力变换场合，装置内部急剧的电流变化，不但使器件承受很大电磁应力，并向装置周围空间辐射有害电磁波污染环境，这种电磁干扰（Electro Magnetic Interference 简称EMI ）还会引发周围设备的误动作及造成电能计量紊乱。
抑制谐波和EMI 的防御仍为重要课题或技术指标。
可见，简单的方波在功率应用场合下显示出了不尽如人意的一面。
当然，在不触及负载特性、能量转换效率、环境污染和系统综合技术指标以及小功率应用场合的前提下，就控制方法而言则显得容易些。
自然采样法是一种基于面积等效理念的能量转换形式，其原理极为简单而且直观，并具备十分确切的数理依据，通用性及可操作性也很强。
当正弦基波与若干个等幅的三角载波在时间轴上相遇时，并令正弦波的零点与三角波的峰点处于同相位（图2a ），所得的交点（p ）表达为时间意义上的相位角和对应的瞬时幅值，交点间的相位区间段表示以正弦部分为有效输出的矩形脉冲群（图2b ）。
图2由此，SPWM 波的基本概念是每一周期的基波与若干个载波进行调制（载波的数量与基波之比即为载波比），并依次按正弦函数值定位的有效相位区间集合成等幅不等宽且总面积等效于正弦量平均值的正弦化脉冲序列。
对应于正弦量的正负半周，实施双路调制或单路分相处理及放大后，控制驱动功率开关器件运行，最终得正弦化交流量的样本波形如（图3）所示，滤波后流经负载的电流即为正弦波电流。
图32.1 调制过程特征由电工学可知，正弦波方程表示为： s i n ()m i t Iωθ=+ 式中 i ：瞬时值；mI：正弦波的最大值；ω：角频率（等于2πƒ）； t ω：随时间而变的电气角；θ：相位角（t=0时的相位角为初相角）。
由（图2）可知，正弦基波的零点和三角载波的峰点与时间起点相重合，故初相角为０，当最大值为1，最小值为-1或剔除所有无效变量后，正弦方程将简化为单纯的正弦曲线： n i ＝sin （n p ） （1） 其中: n i ：正弦曲线与某一直线交点的瞬时值； （n p ）：正弦曲线与某一直线交点的相位角。
核对其π／２处的最大瞬时值仍然为1（负半周为－1），显然，正半周期内幅值区间的上下限分别为（１，０）；正半周相位区间内的上下限分别为（π，０）。
从而在纯坐标条件下，调制仅为坐标区间数量的关系而与时间或频率无关。
由（图2）可知，形似等腰三角形的三角载波是由许多直线相交叉形成的，因为交叉点以外的线段处于无效区间，所以不具备调制的一般意义。
由于载波比（N ）是人为选定的（N 将于2.2内描述），因而N 的变化将影响直线的数量（n ）、直线的倾角、直线与直线相交后交叉点的相位角和正弦曲线与某一直线交点的相位角（n p ）。
又由于三角波的直线线段相交后交叉点的最大幅值与正弦曲线等幅，故所有直线交叉点位于正弦曲线正半周区间内各自的相位角的上限和下限（π，0）成对应的比例；正弦曲线正半周区间（π，0）内的直线与直线相交后交叉点的相位角分布均匀。
所以，正弦曲线正半周内的各直线相交后交叉点位于各自相位区间内幅值的上下限同样为（１，０）。
同理 ，负半周的数值分析相同。
于是，所有直线均可写成n 个标准的斜截式直线方程： y ＝k x ＋b （2）根据直线角系数的关系式和每一直线段的相位区间得各直线已知的相位角和两个交叉点的幅值坐标，即可求得各直线各自的斜率（k ）和常数项（b ），从而确定所有完整的直线方程如下： n i ＝k （n p ）＋n b （3）缘于正弦曲线与n 个直线相交后需要求解n 个交点（n p ）的目标坐标值（x n p ，y n p ），而且必须同时满足式（1）和式（3）或是正弦曲线与各直线的各个交点（n p ）的坐标值必须重合，即：正弦曲线中的某一（n p ）点的坐标值（x n p ，y n p ）必须等于对应的某一直线段中（n p ）点的坐标值（x n p ，y n p ），或者是： sin （n p ）= k （n p ）＋n b据此，正弦曲线（图2a ）与任一直线的交点坐标（x n p ，y n p ）必将被锁定于横轴（０＜x ＜π）；纵轴（０＜y ＜１）的范围之内，续次利用牛顿迭代法即可求得所有交点（n p ）的具有相当近似精度的相位角（x n p ），然后将（x n p ）代入式（1）就能解得各交点的瞬时幅值（y n p ），由此完成全部的调制过程。
就以上调制形式中求解的结果，交点（x n p ）的值即相位角是时间的函数；交点（y n p ）的值即对应时间的瞬时值或临界点，以此取得的按正弦函数值定位的不等宽序列脉冲的对偶边沿就是期望的控制信号角。
由此取得对应的瞬时幅值（y n p ）似乎毫无意义，但是，对于模拟控制方法则是一个极为重要的过渡参数。
可以想象，SPWM 波的数理依据或可信度是首屈一指的。
例如，按（图2）的调制情况，运算所得的交点数据如（表１）所示，表中其余3/4部分的数值可由同理类推。
表1调制运算得两组（n p ）交点数据，因此，实际应用的基本方式也仅有两种。
显然，开关相位角（x n p ）数据适用于微处理器作数字处理，甚至可以直接给出开关相位角的时序数字控制输出信号；瞬时幅值（y n p ）适合于模拟方法控制，利用比较法即可获取开关角的控制输出信号，当然并不排除多种数模结合及优化方案。
2.2 载波比(N)载波比（或称调制比）表示为一周期正弦基波与若干个三角载波数量之比，是一个人为设定的、能够直接观察到的数字量。
在单脉冲（方波）交流状态下，每周期交流量内包含有正负半周各一个脉冲，尚可理解为N=2，考虑到正负半周的对称性，故N 不能为奇数。
又由于脉冲边沿的对偶性，N 也不能为分数。
当N=4时，正负半周各占两个等幅等宽脉冲，因而仅能理解为单纯型多脉冲形式的波形结构。
又当N=6时，正负半周才各占有三个而且是自身对称的等幅不等宽的脉冲序列。
所以，形成SPWM 波的N 必然是６或６以上的偶数正整数数列，即自起始端向上递增的N 数列为６+２+２+…。
由于N 数列中依次相邻而又相互错位间隔的低位（N L ）与高位（N H ）数列存在明显的个性差异，从而形成了６+４+４+…和８+４+４+…两个系列的偶数数列。
N L 数列每周期正弦量内调制得的周期脉冲总数等于N 或三角载波的周期总数（图2），而N H 数列的调制结果则位于正弦波峰值处出现的无效的（m p ）单个交点 ，不能组成对偶的脉冲边沿（图4）。
于是，N H 数列调制得的周期脉冲总数为N-2（正负半周各一个），由此得依次相邻的低、高位载波比（N L 和N H ）调制所得的半周期脉冲总数相同（表2），而且必然是奇数。
其内容的特殊性为N H 数列位于正弦曲线峰值处都有两个脉冲合并而成，并且其时间量将小于两个三角波周期的时间量之和。
图4表2表3例如与N=10（图2）和相邻的N=12（图4）的调制结果数据如（表１）、（表３）所示，显而易见，两者的共性是周期脉冲数相同；两者的差别即交点的布局或相位角与瞬时值均具有较大的不同；而两者的脉冲总面积精度则按N的递增而递增。
由于两者的特征既存在共性又有明显的个性差异，这一共性造就了N的理解仅为一个概念性的量值数据，其个性的差异将为实施带来更为复杂的论证过程。
当N有限提高时，其正弦量面积平均值的理论精度、谐波分量和输出波形的失真程度将随之减小。
3 样本波形的量值与整流技术相反，逆变技术通常是将直流量转换成给定频率或频率可变化的交流量，SPWM的最终量值应具备与正弦理论相一致的意义，并且同样表达为最大值、平均值和有效值。
所给出的样本波形的特征是具有数字形式和模拟内容的畸变正弦化周期量，滤波后的输出电流将具有相对误差的目标波形或电流为正弦波的交流周期量。
3.1 最大值在忽略功率器件内阻与动态特性的前提下，位于逆变环节上游的直流母线侧的直流量即为最大值，而且是唯一能够直接测量的量值基准。
当某一单元脉冲发生过冲现象时，理当理解为谐波分量而否定为最大值。
逆变操作完成后与平均值及有效值的换算关系也应符合正弦理论的规律。
当通过整流手段恢复为直流量时，应是原直流母线侧直流量的回归。
3.2 平均值由面积等效理念可知，平均值是唯一能够通过数学运算手段获得的理论值，也是系统电路运行精度的运算基准。
