三菱化学树脂的内容介绍
三井UV树脂RA3091 XRA2040(中文)
耐醇性能
(50℃x24Hr・Dip)基材：SUS
○1)
耐热性能
(200℃ｘ1Hr)基材:Glass
无外观变化
Heating residue=100%
◆测试结果
1)：无外观变化，附着100/100
在此介绍中的情报是根据我们的经验和测试，是可信赖的。然而因为客户的使用条件超出了我们的控制范围，所以我们不能保证所有的推荐和建议是否适合。有关技术规格会有变动，不另作说明

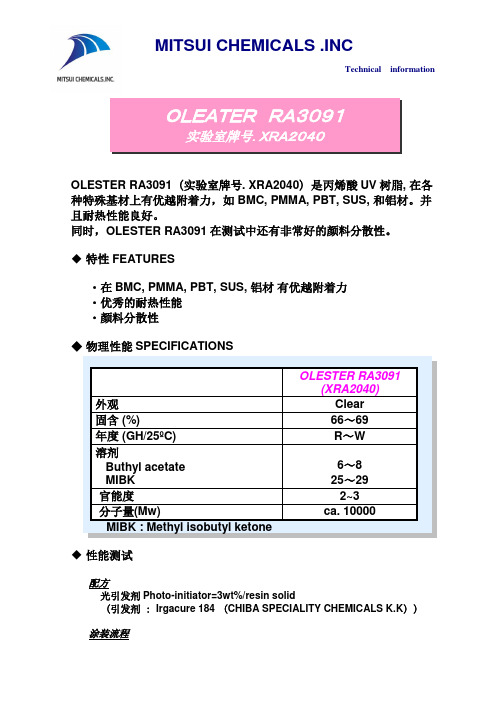

OLESTERRA3091（实验室牌号.XRA2040）是丙烯酸UV树脂,在各种特殊基材上有优越附着力，如BMC, PMMA, PBT, SUS,和铝材。并且耐热性能良好。
同时，OLESTERRA3091在测试中还有非常好的颜料分散性。
◆特性FEATURES
・在BMC, PMMA, PBT, SUS,铝材有优越附着力
◆性能测试
配方
光引发剂Photo-initiator=3wt%/resin solid
（引发剂：Irgacure 184（CHIBA SPECIALITY CHEMICALS K.K））
涂装流程
①涂装条件
材料：BMC
膜厚：10μ/dry
干燥条件:60℃x1min
②UV条件：
UV灯：100Wx3 (高压汞灯)
100/100
PBT/PC
100/100
PBT/PET
100/100
BMC
100/100
PMMA (ACRYLITE®L-001)
100/100
PMMA (ACRYLITE®MR200)
100/100
Glass
95/100
铅笔硬度
基材:PMMA(L-001)
BT树脂简介

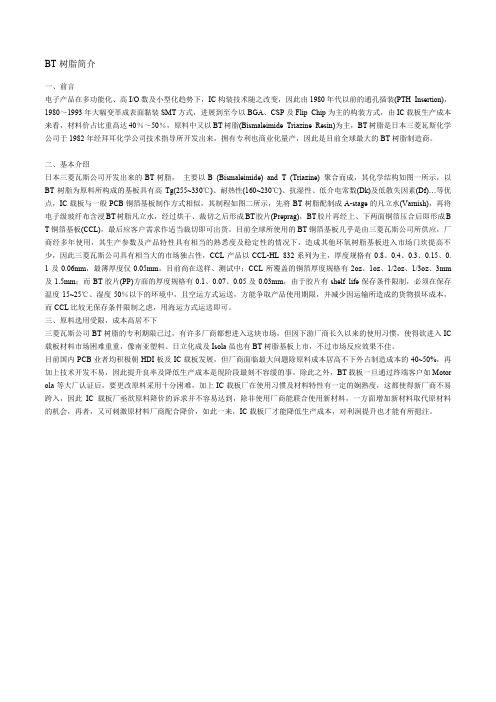

BT树脂简介一、前言电子产品在多功能化、高I/O数及小型化趋势下，IC构装技术随之改变，因此由1980年代以前的通孔插装(PTH Insertion)，1980～1993年大幅变革成表面黏装SMT方式，进展到至今以BGA、CSP及Flip Chip为主的构装方式，由IC载板生产成本来看，材料价占比重高达40％～50％，原料中又以BT树脂(Bismaleimide Triazine Resin)为主，BT树脂是日本三菱瓦斯化学公司于1982年经拜耳化学公司技术指导所开发出来，拥有专利也商业化量产，因此是目前全球最大的BT树脂制造商。
二、基本介绍日本三菱瓦斯公司开发出来的BT树脂，主要以B (Bismaleimide) and T (Triazine) 聚合而成，其化学结构如图一所示，以BT树脂为原料所构成的基板具有高Tg(255~330℃)、耐热性(160~230℃)、抗湿性、低介电常数(Dk)及低散失因素(Df)…等优点，IC载板与一般PCB铜箔基板制作方式相似，其制程如图二所示，先将BT树脂配制成A-stage的凡立水(Varnish)，再将电子级玻纤布含浸BT树脂凡立水，经过烘干、裁切之后形成BT胶片(Preprag)，BT胶片再经上、下两面铜箔压合后即形成B T铜箔基板(CCL)，最后应客户需求作适当裁切即可出货。
目前全球所使用的BT铜箔基板几乎是由三菱瓦斯公司所供应，厂商经多年使用，其生产参数及产品特性具有相当的熟悉度及稳定性的情况下，造成其他环氧树脂基板进入市场门坎提高不少，因此三菱瓦斯公司具有相当大的市场独占性，CCL产品以CCL-HL 832系列为主，厚度规格有0.8、0.4、0.3、0.15、0. 1及0.06mm，最薄厚度仅0.05mm，目前尚在送样、测试中；CCL所覆盖的铜箔厚度规格有2oz、1oz、1/2oz、1/3oz、3mm 及1.5mm；而BT胶片(PP)方面的厚度规格有0.1、0.07、0.05及0.03mm，由于胶片有shelf life保存条件限制，必须在保存温度15~25℃、湿度50％以下的环境中，且空运方式运送，方能争取产品使用期限，并减少因运输所造成的货物损坏成本，而CCL比较无保存条件限制之虑，用海运方式运送即可。
树脂的使用方法
一大孔合成吸附树脂简介大孔树脂吸附技术是上世纪七十年代发展起来的一种新工艺，药液通过大孔树脂吸附，其中的有效成分吸附在树脂上，再经洗脱回收，可除掉药液中杂质，是一种纯化精制药的有效方法。
当然,根据药液成分的不同,提取的物质不同,可选择不同型号的树脂，非极性吸附树脂在吸附药液中成分时,主要是依靠物理结构（如比表面、孔径等）起作用，不同的树脂有不同的针对性。
其操作的基本程序大多是：提取液－通过大孔树脂－吸附上有效成分的树脂－洗脱－洗脱液回收－洗脱液干燥－半成品。
该技术目前已较广应用于新药的开发和生产中，主要用在分离和提纯过程中。
二大孔合成吸附树脂的优点同一类药采用大孔树脂提纯后，药效的提高！这结论已经通过药效学试验和临床观察得到了证实。
该工艺1次完成了除杂和浓缩两道工序。
如人参茎叶中也含人参皂甙，可以提取出来作为药用，但含量低，用一般方法提取麻烦，而用大孔树脂吸附技术提纯后，人参皂甙含量可达70以上，很方便。
另外该工艺可减小产品的吸潮性，传统工艺制备的中成药大部分具有较强的吸潮性，是中药生产及贮藏中长期存在的难题。
而经大孔树脂吸附技术处理后，可有效地去除水煎液中大量的糖类、无机盐、黏液质等吸潮成分，有利于多种中药剂型的生产，增强产品的稳定性。
大孔树脂吸附技术还能缩短生产周期,所需设备简单。
免去了静置沉淀、浓缩等耗时多的工序。
节约包装，降低成本三 大孔合成吸附树脂吸附机理树脂的用量、最大吸附量、吸附洗脱速度、树脂柱的高度、直径、洗脱溶媒的种类浓度等工艺条件均须优选出最佳条件，以保证药品的质量。
只有正确的工艺条件，才能保证好的吸附结果。
1操作过程实例见图和表表格中为BV-床体积 LV=SV ×H LV-线速度 m/hr H=1-3 LV=1-9<10使用注意：柱长 树脂层高在50cm 以上负荷量由分离平衡决定一般在 数克/升 至 数十克/升流速 SV 在 0.5-3之间否则则分离效果降低。

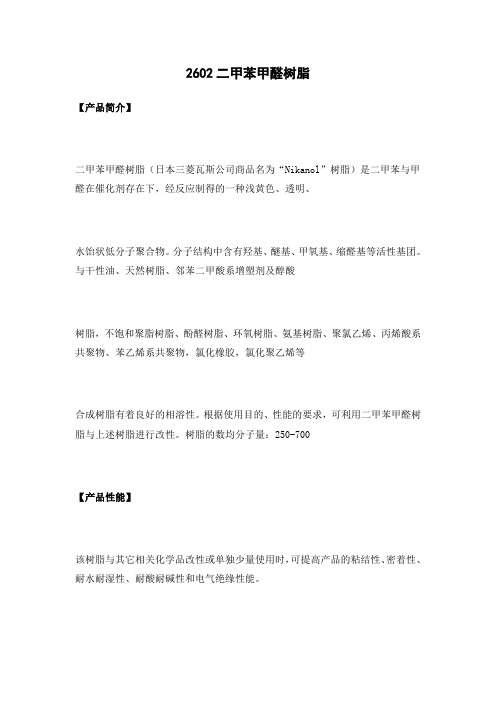

2602二甲苯甲醛树脂
2602二甲苯甲醛树脂
【产品简介】
二甲苯甲醛树脂（日本三菱瓦斯公司商品名为“Nikanol”树脂）是二甲苯与甲醛在催化剂存在下，经反应制得的一种浅黄色、透明、
水饴状低分子聚合物。
分子结构中含有羟基、醚基、甲氧基、缩醛基等活性基团。
与干性油、天然树脂、邻苯二甲酸系增塑剂及醇酸
树脂，不饱和聚脂树脂、酚醛树脂、环氧树脂、氨基树脂、聚氯乙烯、丙烯酸系共聚物、苯乙烯系共聚物，氯化橡胶，氯化聚乙烯等
合成树脂有着良好的相溶性。
根据使用目的、性能的要求，可利用二甲苯甲醛树脂与上述树脂进行改性。
树脂的数均分子量：250-700
【产品性能】
该树脂与其它相关化学品改性或单独少量使用时，可提高产品的粘结性、密着性、耐水耐湿性、耐酸耐碱性和电气绝缘性能。
【产品用途】
经改性或少量单独使用，可用于绝缘漆、道路标志漆、金粉油墨及丝网油墨、复膜胶、食品罐头涂料、防腐蚀树脂、橡塑制品增塑剂、
橡胶软化增粘剂及粘接剂、环氧酚醛层压板或酚醛纸质压层板等不同领域。
【技术指标】
注：粘度为80%的树脂甲苯溶液
【贮存与包装】
1、本系列产品宜储存于阴凉、干燥、避雨、通风处。
2、本系列产品储存期为一年，一年后经检验合格后仍可继续使用。
3、本系列产品为200kg/桶。
日本三菱树脂公司保温隔热多晶氧化铝纤维简介
热 １１ ｘ ０～ １ １ １ ／ｋ ・ ；单丝抗 拉强度 为 ．７ １ ３ ． × ０ Ｊ（ｇＫ） ２
１ ０ １ ０ ａ ０ ０ＭＰ ；弹性 模量９ Ｐ 。 ０ ５ ８ ａ Ｇ
垂 度 碳 纤 维 复 合 材 料 滚 筒 的 开 发 、批 量 生 产 成
（ 过 包层 处 理 ，使 其表 面 金 属化 ）； 可用 各种 通 橡胶 衬 里 处理 ；可 用 喷射 熔 化 的 陶瓷 等 。另 外 ，
日本三菱树脂公司 保温隔热多晶氧 化铝纤维简介
日本三 菱 树 脂 公司 生产 销售 保温 隔热 多 晶氧
化铝 纤 维 。该 纤 维 可用 作 高温 、耐火 、隔热 垫材
．
５一 ６
高科 键 鲜 雏 与应 用
第３ 卷 ５
种创新 的Ｌ 小汽车 将于２ １ 年 为 目标 投放 生产 。 ｌ ０３
Ｌ１ 的最 大车速 可达 １ ０ｋ ｈ ｍ／，从 静止态 加速 ６ 至 １０ｋ ／ ，仅需 １ ． Ｓ ６ ｍ ｈ ４３ 。燃 料箱 装纳 １ ，驾驶 ０Ｌ 距 离约６ ０ ｍ。 ７ｋ
与生产 率 、减 低成 本和 有利于 环境保 护 。
高温聚芳醚酰胺树脂
法 国Ｅｖ ｎ ｋ 司开发 一种 新 型聚芳 醚酰胺 树 ｏ ｉ公
产业用高性 能碳纤维复合材料滚筒
“ 力 一 、 ）一 箩 一 ”
脂 ， 品名Ｃ Ｉ Ｒ，为单 组分 系统 ，适 合 飞机 等 ＡＬ ＤＵ 制造 ，对 高 性 能纤 维有 很 好 的粘 接性 ，有助 于 改
料 基地 ，构筑 成世 界战 略据 点。
（ 高 刚性 、低垂度 ：超 过铁 的杨 氏模量 。防 ２ ） 止折皱 ，可 宽幅化 ， 防止 卷崩 。
粘合树脂Tie的介绍
粘合树脂的介绍(常用粘合性聚合物)在多层共挤复合技术和涂布复合等技术中经常要用到粘合树脂，美国杜邦公司称为TIE，日本三井公司称为ADMER，以及日本三菱公司，韩国SK公司和阿托非纳公司的产品，还有南京奥光和南京六合公司的相关产品。
粘合树脂通常是一类接枝改性的聚合物。
通过将共聚单体接枝在聚合物的主链上形成官能支链，使暴露在主链外的官能支链迅速，高效地与被粘合材料发生化学反应。
粘合性材料的润湿，扩散，化学键以及物理纠缠是决定粘合强度的主要因素。
常用粘合性聚合物是一种酸酐改性的乙烯-醋酸乙烯，聚乙烯，聚丙烯聚合物和一些酸共聚物。
根据聚合物载体的种类分别用于粘合PE，PP，沙林，EVA，PA，和EVOH，PVC，纸张等，这类粘合树脂可用于普通的挤出和共挤出设备进行加工。
粘合树脂的功能就是将通常来说互相不能粘合的树脂或基材粘合在一起。
其粘合的效果通常用剥离强度表征。
1、酸酐改性的乙烯-醋酸乙烯共聚物（简称EVA改性粘合树脂）就像EVA一样，它的改性粘合树脂有有类似于EVA树脂的密度和熔指，可粘合多种材料。
比如：PE，EVA，PA6，沙林。
EVA改性粘合树脂在共挤出时必须保证有充分的时间使酸酐激活，以确保产生足够的粘合力。
因此温度的设置非常重要。
为了确保粘合强度，在粘合树脂接触其他被粘合材料前，应使粘合树脂的熔体保持在210摄氏度以上的熔体温度数分钟，从而确保其在共挤出加工时的粘合性能。
为了防止EVA因加工温度过高而降解，加工温度应该限制在238度。
如果粘合性能良好，则可将加工温度降至230度左右。
粘合树脂在210度以上的时间越长，酸酐激活得越充分。
但是过高的温度或挤出机中死角造成滞留时间过长可能会引起树脂老化。
具体温度设置还要根据螺杆设计，挤出机背压限制，压力限制，共挤出时和其它材料的流变性能匹配以及其他材料的热稳定性影响等因素而进行调整。
此外粘合树脂在挤出机中滞留的时间也会影响薄膜的质量，应该使它在挤出机中的流动尽可能顺畅。
三井化学(塑料)的介绍
研发走向
加速技术创新 今后的10～15年，三井化学集团要加快发展和扩张的 步伐，而获取并保持“具有竞争优势的技术力量”则是 其动力源泉。同时，作为一家化学企业，还要致力于全 球性课题的解决，诸如防止地球变暖，节省化石资源等 等，为此就要在“环保技术的创新”方面有所作为。
眼镜
Agro Kanesho Co., Ltd.
MR 系列
杂交水稻种子
（高折射率光学树脂镜片用单体）
Mitsuhikari™ 2003, 2005
塑料输液袋
ULTZEX™ 普瑞曼聚丙烯
食用油油瓶 ADMER™
保存用米
软罐头袋 TAFMER™
半导体密封材料 MILEX™
［日常生活·环境·能源材料］
［包装材料］
聚酯纤维
高纯度对苯二甲酸 乙二醇
空气过滤器 SYNTEX™
报纸、瓦楞纸板
丙烯酰胺 BONRON™
冰箱用绝热材料
聚氨酯
太阳电池 SOLAR EVA™ Silane
家具、地板用涂料
聚氨酯
一次性尿布 SYNTEX™ ESPOIR™
袋泡茶叶袋 SWP™
・内蒙古沙漠绿化活动
・保证产品质量 ・确保化学品和产品的安全性 ・安全性评估 ・研发新产品和新技术
・举办国际研讨会 ・设立催化剂科学奖
・与工厂周边居民举办意见交流会 ・面向中小学生开办实验教室 ・发行宣传刊物 ・举办为地区作贡献活动 ・三井化学周边大扫除活动
“有关环境、安全、劳动卫生和质量的基本方针”
Vermitol™
Starkle™
三菱化学METABLEN TM L-1000树脂说明书
安全数据单（化学品安全技术说明书）GHS-SDS化学品俗名或商品名：METABLEN TM L-1000企业名称：三菱化学株式会社（MITSUBISHI CHEMICAL CORPORATION.）地址：日本东京都千代田区丸之内1丁目1番1号邮编：100-8251（1-1 MARUNOUCHI, 1-CHOME, CHIYODA-KU, TOKYO, 100-8251 JAPAN）制造部门：大竹事业所树脂制造部地址：广岛县大竹市御幸町20番1号(20-1, Miyuki-cho, Otake-shi, Hiroshima, 739-0693 JAPAN)联系电话：+81-827-52-4211（树脂制造部生产技术课）传真：+81-827-53-4246（树脂制造部生产技术课）电子邮件地址：应急咨询电话：国家应急电话（紧急咨询中心）最初编制日期：2017.04.01修订日期：说明书编码：公司标志第一部分化学品及企业标识化学品中文名称：丙烯树脂化学品英文名称：Acrylic Resin化学品俗名或商品名：METABLEN TM L-1000CAS号：保密中国IECSC：成分在名录中GHS产品标识符：无企业名称：三菱化学株式会社（MITSUBISHI CHEMICAL CORPORATION.）地址：日本东京都千代田区丸之内1丁目1番1号邮编：100-8251 （1-1 MARUNOUCHI, 1-CHOME, CHIYODA-KU, TOKYO, 100-8251 JAPAN）制造部门：大竹事业所树脂制造部地址：广岛县大竹市御幸町20番1号(20-1, Miyuki-cho, Otake-shi, Hiroshima, 739-0693 JAPAN)联系电话：+81-827-52-4211（树脂制造部生产技术课）传真：+81-827-53-4246（树脂制造部生产技术课）电子邮件地址：#******************************************.jp应急咨询电话：国家应急电话（紧急咨询中心）**************推荐用途和限制用途：树脂改性剂。
三菱化学离子交换树脂使用说明说明书
三菱化学离子交换树脂使用说明[树脂保存方法]离子交换树脂不能露天存放，存放处的温度为0-40℃，当存放处温度稍低于0℃时，应向包装袋内加入澄清的饱和食盐水、浸泡树脂。
此外，当存放处温度过高时，不但使树脂易于脱水，还会加速阴树脂的降解。
一旦树脂失水，使用时不能直接加水，可用澄清的饱和食盐水浸泡，然后再逐步加水稀释，洗去盐分，贮存期间应使其保持湿润。
[树脂预处理]将准备装柱使用的新树脂，先用热水(清洁的自来水即可)反复清洗，阳离子交换树脂可用70-80°C的热水，阴离子交换树脂的耐热性能较差一些，可用50-60°C热水。
开始浸洗时，每隔约15分钟换水一次，浸洗时要不时搅动，换水4-5次后，可隔约30分钟换水一次，总共换水7-8次，浸洗至浸洗水不带褐色，泡沫很少时为止。
水洗后，再经酸碱处理，阳离子交换树脂可按下述步骤处理：1、用1N盐酸缓慢流过树脂，用量约为强酸阳树脂体积的2-3倍，弱酸阳树脂的3-5倍，每小时1.5倍床层体积流过。
2、用水冲洗，出水pH为5左右，用3倍树脂体积5%的NaCl溶液流过树脂，流速与1相同。
3、用1N NaOH流过树脂，用量及流速与1相同。
4、用水冲洗至出水pH为9左右。
5、用1N盐酸或硫酸，将树脂转成H-型，用量为树脂体积的3-5倍，流速与1相同。
6、酸流完后，用去离子水冲洗至出水PH值为6以上时，即可投入使用。
对于阴离子交换树脂水洗后的酸、碱处理次序，可采用碱→酸→碱次序，酸、碱用量及流速，强碱树脂与强酸树脂相对应，弱碱树脂与弱酸树脂相对应。
[树脂的复活处理]在离子交换树脂使用过程中，经过一段时间运转后，往往会发生出水质量逐渐下降、交换容量逐渐降低等现象。
这一般是由于树脂在运转过程中受到污染造成。
在废水和生化物质提炼中，由于成份比较复杂，树脂更易受到污染，因此应采取适当的措施进行复活处理，针对不同情况，采用不同的复活处理工艺，本公司可视具体情况进行技术指导。
大孔吸附树脂使用方法
udao大孔吸附树脂使用方法三菱化学的大孔树脂在试验中使用时间较长，必须保证不受霉菌污染。
新购树脂一般用氯化钠及硫酸钠处理过，但树脂内部存在未聚合的单体残存的致孔剂、引发剂、分散剂等，使用前必须除掉。
预处理（或再生）程序简述如下：（1）采用0.5BV的乙醇浸泡树脂24h；（1BV为1个树脂床体积）（2）采用2BV的乙醇以2BV/h流速通过树脂柱；（3）用乙醇2BV/h 的流速洗涤树脂至流出液的加水不呈白色混浊（如果有）为止。
再用水以同样流速洗净；（4）采用2BV的5%HCL溶液以4-6 BV/h 的流速通过树脂层，并浸泡树脂2-4h 。
而后用水以同样流速洗涤树脂，至出水pH为中性；（5）采用2BV的2%NaOH 溶液以4-6 BV/h 的流速通过树脂层并浸泡树脂2-4h。
而后用水以同样流速洗涤树脂，至出水pH为中性。
（6）在洁净的分离柱内，放入已去除外来杂质，体积恒定的大孔吸附树脂，：水或低比例有机溶剂平衡2BV后，即可上样使用注意：（初次购买的三菱树脂，可以省略4和5步，不必酸碱洗）三、树脂的再生方法树脂经过多次使用后，发现其吸附能力有所减弱，需再生处理后继续使用。
使用甲醇、丙酮、水的反复再生处理，即可恢复树脂的吸附能力。
树脂经过几次简单再生使用后如果吸附性能下降较多时需强化再生：先用不同浓度的有机溶剂洗脱后，反复用大体积稀酸、稀碱溶液交替强化洗脱，然后用水洗至pH值中性即可使用。
（与预处理过程基本相同，主要是根据树脂的实际使用情况，有的时候只用甲醇、乙醇或丙酮清洗后就可以了，如果过脏，可以再用酸碱处理,实际中灵活掌握）一般情况下，柱子不是很脏，只用甲醇、乙醇或丙酮等溶剂处理后，就可以了，除非柱子污染严重，吸附能力下降很多，再进行酸碱处理！注意：由于丙酮和氢氧化钠有反应。
这两者不能同时使用或程序选用。
装填闭口柱要使用纯水或低比例有机溶剂来做匀浆液。
四、树脂的保存方法再生后的大孔树脂可用一定浓度的醇浸泡以备下次使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三菱化学树脂的内容介绍
三菱化学生产的DIAION树脂有离子交换树脂、螯合树脂、合成吸附树脂。
离子交换色谱柱主要用于工业方面比较多，如工业水处理，超纯水制备，糖的精制，脱色等；螯合树脂主要用于盐水处理以及重金属回收；大孔吸附树脂目前广泛应用于制药及天然植物中活性成分如皂甙、黄酮、内脂、生物碱等化合物的提取和分离，另外大孔吸附树脂在微生物制药分离纯化上的应用也越来越多，国外发表的新抗生素中几乎包括了各类不同结构的化合物，都是采用大孔吸附树脂作为分离活性物质的手段。
吸附树脂就填料基体分类分为3类：
各种吸附树脂的参数
应用范围：
抗生素发酵液、中药提取物、肽和蛋白质、维生素
从分析到制备工业的应用过程
分析阶段：MCI GEL CHP系列，一般用于HPLC分析。
●选择合适的树脂类型：聚苯乙烯型或聚甲基丙烯酸酯型
●选择合适的洗脱溶剂
制备阶段：MCI GEL CHP系列，对分离的影响因素如下：●粒径
●载样量
●吸附剂寿命，再生方法，可行性研究
●设备的设计方式
工业阶段：DIAION HP和SEPABEADS SP 系列
注：表面积大，吸附容量大。
孔径大小与待分析样品的分子量大小有关，孔径越大，能分析的样品分子量就越大。
HP20SS
HP20SS是HP20直接聚合成小粒度的品种，粒度分布在75～150μm。
化学结构及其物理结构都和HP20相同。
在制备与制程规划上，HP20SS这种宽孔聚合基体对于小的生化分子具有良好的动力学和吸附容量。
常用于工业制备。
CHP20P
用于反相色谱分离的CHP吸附树脂系列，基体也是苯乙烯-二乙烯基苯共聚物或聚甲基丙烯酸酯，CHP树脂和HP树脂系列是对应的。
但是CHP系列树脂一般只用于研究方向。
