网线线序及网线转rs232——db9线序[汇总]
![网线线序及网线转rs232——db9线序[汇总]](https://img.taocdn.com/s3/m/45767d92b8d528ea81c758f5f61fb7360b4c2b05.png)
网线线序及网线转RS232—— DB9线序网线制作有两种标准：568A和568B，网线两端都是同一标准即平行线，用于连接不同类型设备，例如：交换机和计算机之间的连接；两端是不同标准即交叉线，用于连接同类型设备，例如：两台计算机之间。
568A线序：绿白--绿--橙白--蓝--蓝白--橙--棕白--棕568B线序：橙白--橙--绿白--蓝--蓝白--绿--棕白--棕（即把568A 的1和3、2和6对调即可）72--7572+1网管地址73+2交换机地址那么RS232--DB9公口2、3、5颜色分别对应蓝、蓝白、橙（水晶头一端568A）蓝--蓝白--绿（水晶头一端568B）母口2、3、5颜色分别对应蓝白、蓝、橙（水晶头一端568A）蓝白--蓝--绿（水晶头一端568B）交换机级联网线有2种接法：一、交叉线使用时分别连入2个交换机的“普通口”（此线也用于2台电脑直接连接）二、标准线一头接在交换机的“普通口” ，另一头接在另一交换机的“级连口”（此线也用于电脑到交换机的连接）-*-通常的“交换机”都有级连口。
上面标注“Up-li nk”或“X”（也有些型号除了“级连口”是空白的，其它全都画了“X”）建议是当“交换机”有级连口时，就都使用标准线。
因为“交换机--电脑”的连接使用同一种线，方便管理与维护实在无奈而使用“交叉线”连接时，注意不要和“交换机--电脑”用的标准线弄混-*-*-*-*-*-*-一、交叉线线的一端橙白橙绿白蓝蓝白绿棕白棕另一端绿白绿橙白蓝蓝白橙棕白棕-*-*-*-*-*-*-二、标准线线的两端都是橙白橙绿白蓝蓝白绿棕白棕CISCO交换机的一点配置笔记交换机工作在OSI 模型的第二层（数据链路层）作用：可以将原有的网络划分成多个段，能够扩展网络的传输距离并支持更多的网络节点。
划分网络段有效隔离广播，减少冲突。
交换机的每个端口是独立的冲突域中，所有的端口都是在同一个广播域中交换机的功能地址学习：最开始交换机的MAC表是空的，它是通过学习源地址来得到每个连接端口连接的设备的MAC地址。
RS232转pn网关rs232转网线
RS232转pn网关rs232转网口需要如何设置RS232转pn网关rs232转网线RS232转pn网关rs232串门转网门接法RS232转pn网关rs232是什么接口RS232转pn网关RS232扫码枪接入到Profinet配置案例RS232转pn网关连接称重仪表RS232转pn网关连接锐码扫码枪RS232转pn网关PROFINET转RS232网关RS232转pn网关怎么设置RS232转pn网关rs232和rs485的区别RS232转pn网关rs232接门详细接线RS232转pn网关rs232转rs485接口详细接线图RS232转pn网关扫码枪连接plc程序RS232转pn网关扫码枪连接plc西门子RS232转pn网关扫码枪连接plc乱码怎么解决RS232转pn网关扫码枪连接电脑操作远创智控工业总线转换模块YC-RSPN-002（232转profinet）主要应用于不同总线协议的控制器、传感器、执行器之间的通讯领域。
可以应用于钢铁冶金、石油化工、汽车制造、轨道交通、水处理等行业。
远创智控YC-RSPN-002/001主要功能工业总线转换模块在PROFINET接口侧只能做从站，在通用串口侧可以读取数据发送给PROFINET主站，也可以把主站的数据发送给串口通信设备。
通用串口有两种接口形式，远创智控YC-RSPN-001串口为RS485接口，YC-RSPN-002串口为RS232接口。
有四种通信模式：“发-收-发-收”模式、“收-发-收-发”模式、“发-发”模式、“收-收”模式，见图1-1。
产品特点〉应用简单用户不用了解PROFIBUS技术细节，用户只需参考本手册及提供的应用实例，根据要求完成配置，不需要复杂编程，即可在短时间内实现与串口通信设备连接通信。
〉多种工作模式有四种通信模式：“发-收-发-收”模式、“收-发-收-发”模式、“发-发”模式、“收-收”模式。
〉强大的模块诊断模块附带USB接口，利用串口调试软件可以监测模块与PROFINET通信状态，和串口通信代码的发送和接收状态。
串口转以太网,TCP转RS232
哈尔滨工业大学（威海）本科毕业设计（论文）摘要本论文主要研究了以嵌入式系统为核心的多协议通信的实现，利用其串口或I2C总线与底层I/O节点相连，上层则直接联入Internet，解决了不同协议（如RS232、I2C、TCP/IP）之间的数据通信。
论文介绍了利用AT89C51单片机和RTL8019AS网卡驱动芯片开发的RS-232、I2C转以太网通信协议的嵌入式以太网通信模块，利用该模块可实现将现场设备的RS-232、I2C通信转换为以太网通信，也可以直接将该模块嵌入单片机控制设备使用。
然后，论文对嵌入式以太网通信模块的硬件电路设计和驱动程序编写作了详细的介绍，并在不改变以太网TCP/IP协议主体结构的基础上，对TCP/IP协议作了精简处理，以满足现场通信的实时性和可靠性要求。
最后论文分析了嵌入式TCP/IP协议的总体框架设计、帧的封装过程及数据包的发送和接收流程。
本课题完成了对嵌入式以太网通信模块的设计，实现了RS-232、I2C协议和以太网通信协议的相互转换功能，并在利用C语言模块化的编程思想的基础上，用单片机实现了嵌入式TCP/IP协议的设计。
测试结果表明该嵌入式以太网通信模块具有可靠性高和成本低等特点，能够充分保证不同协议之间通信的准确性。
关键词：TCP/IP协议栈；嵌入式Internet；串行通讯；协议转换- I -哈尔滨工业大学（威海）本科毕业设计（论文）AbstractThis dissertation mainly research the implementation of a multi-protocol communication with the core of embedded systems, and uses the serial port or the I2C bus connecting the underlying I/O nodes. The upper is directly linked to the Internet，to solve the different protocols(such as RS232, I2C, the TCP/IP) data communications.This dissertation reports the design for an embedded Ethernet module for data exchange among RS-232, I2C and Ethernet communication with a micro-controller AT89C51 and a network card driver chip RTL8019AS. This Ethernet module can be directly used to convert the RS-232 or I2C information mode to Ethernet information mode or be embedded in the equipments controlled by microprocessors. Afterwards, this dissertation introduces the designing of hardware circuit and compiling of corresponding driving program in detail. This design simplified the TCP/IP without changing its main structure to meet the demand for real-time and reliability in field communication. In the end of this dissertation, the general frame for embedded TCP/IP, process of frame packing, and the procedure in sending and receiving data are comprehensively analyzed.In this project, an embedded Ethernet module was designed and the data exchange among RS-232, I2C protocol and Ethernet protocol was fulfilled with this module. At the same time, based on the modular programming method provided by C language, an embedded TCP/IP was realized with MCU. After debugging, it turns out that the designed embedded Ethernet module is of the high reliability and low cost and can be able to fully assurance the accuracy of communication among different protocols.Key words: TCP/IP state; Embedded Internet; Serial Communication; protocol exchange- II -哈尔滨工业大学（威海）本科毕业设计（论文）目录摘要 (I)Abstract (II)第1章绪论 ........................................................................................................ - 5 -1.1 课题背景................................................................................................. - 5 -1.2 课题目的和意义 ..................................................................................... - 5 -1.3 主要研究内容 ......................................................................................... - 6 -1.4 本文结构企鹅182090931 ................................................................... - 6 -第2章系统总体架构 ........................................................................................ - 8 -2.1 硬件方案................................................................................................. - 8 -2.2 软件方案................................................................................................. - 9 -2.2.1 系统模块划分.................................................................................. - 9 -2.2.2 层次协议模型.................................................................................. - 9 -2.2.3 TCP/IP协议栈的实现方案 ............................................................. - 10 -2.3 开发环境............................................................................................... - 11 -第3章系统硬件实现 ...................................................................................... - 12 -3.1 嵌入式微控制器AT89C51 .................................................................... - 12 -3.2 RS-232模块............................................................................................ - 12 -3.3 I2C模块................................................................................................... - 13 -3.3.1 I2C数据传输.................................................................................... - 13 -3.3.2 通用I/O端口作为I2C总线接口 ..................................................... - 13 -3.4 以太网模块........................................................................................... - 14 -3.4.1 RTL8019AS的寄存器介绍............................................................. - 14 -3.4.2 RTL8019AS的物理连接................................................................. - 17 -第4章系统软件实现 ...................................................................................... - 19 -4.1 数据链路层的实现 ............................................................................... - 19 -4.1.1 RTL8019AS的初始化..................................................................... - 19 -4.1.2 以太网帧格式................................................................................ - 20 -4.1.3 RTL8019AS的帧接收..................................................................... - 20 -4.1.4 RTL8019AS的帧发送..................................................................... - 21 -- III -哈尔滨工业大学（威海）本科毕业设计（论文）4.2 网络层的实现 ....................................................................................... - 22 -4.2.1 地址解析协议ARP ........................................................................ - 22 -4.2.2 网际协议IP .................................................................................... - 23 -4.2.3 Internet控制报文协议ICMP ........................................................... - 26 -4.3 传输层的实现 ....................................................................................... - 27 -4.4 TCP/IP、RS-232协议、I2C总线协议之间的数据通信....................... - 33 -第5章系统测试结果 ...................................................................................... - 36 -5.1 PING测试...................................................................... 错误!未定义书签。
以太网转串口模块
广州致远电子有限公司
ZNE-200T
ZNE-200T 以太网转串口模块
目录
销售信息........................................................................................................................................... 4 技术支持........................................................................................................................................... 4 1. 功能简介......................................................................................................................................5 2. 硬件电路说明..............................................................................................................................7 3. 电气参数....................................................................................................................................14 4. 硬件连接使用说明....................................................................................................................15 5. 软件配置使用说明....................................................................................................................16

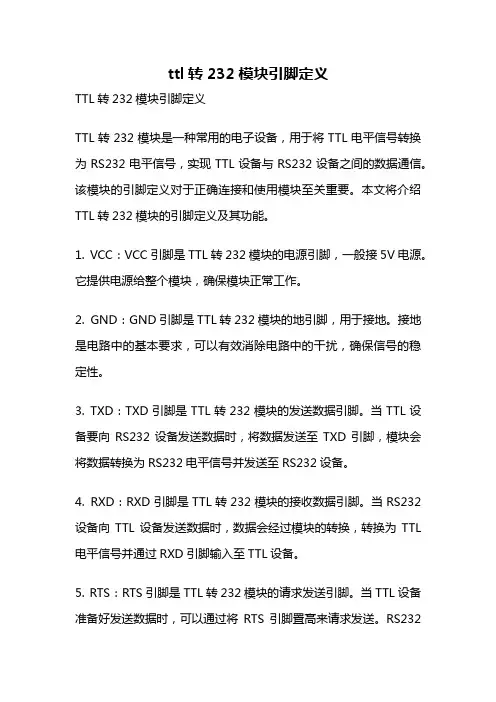

ttl转232模块引脚定义
ttl转232模块引脚定义TTL转232模块引脚定义TTL转232模块是一种常用的电子设备，用于将TTL电平信号转换为RS232电平信号，实现TTL设备与RS232设备之间的数据通信。
该模块的引脚定义对于正确连接和使用模块至关重要。
本文将介绍TTL转232模块的引脚定义及其功能。
1. VCC：VCC引脚是TTL转232模块的电源引脚，一般接5V电源。
它提供电源给整个模块，确保模块正常工作。
2. GND：GND引脚是TTL转232模块的地引脚，用于接地。
接地是电路中的基本要求，可以有效消除电路中的干扰，确保信号的稳定性。
3. TXD：TXD引脚是TTL转232模块的发送数据引脚。
当TTL设备要向RS232设备发送数据时，将数据发送至TXD引脚，模块会将数据转换为RS232电平信号并发送至RS232设备。
4. RXD：RXD引脚是TTL转232模块的接收数据引脚。
当RS232设备向TTL设备发送数据时，数据会经过模块的转换，转换为TTL 电平信号并通过RXD引脚输入至TTL设备。
5. RTS：RTS引脚是TTL转232模块的请求发送引脚。
当TTL设备准备好发送数据时，可以通过将RTS引脚置高来请求发送。
RS232设备收到RTS引脚的高电平信号后，会准备好接收数据。
6. CTS：CTS引脚是TTL转232模块的清除发送引脚。
当RS232设备准备好接收数据时，可以通过将CTS引脚置高来清除发送。
TTL设备收到CTS引脚的高电平信号后，会开始发送数据。
7. DTR：DTR引脚是TTL转232模块的数据终端就绪引脚。
TTL设备可以通过将DTR引脚置高来表示设备已准备就绪。
RS232设备可以通过检测DTR引脚的电平状态来确定TTL设备的就绪状态。
8. DSR：DSR引脚是TTL转232模块的数据设备就绪引脚。
RS232设备可以通过将DSR引脚置高来表示设备已准备就绪。
TTL 设备可以通过检测DSR引脚的电平状态来确定RS232设备的就绪状态。
TCP与RS232双向数据透明传输例程使用说明
3.2 TCP 端口分配
例程中 TCP 端口分配如表 1 所示：
表 1 TCP 端口分配
设备接口 本地 IP（即开发板 IP） 远端 IP（即 PC 机 IP） 本地端口
RS232 192.168.1.252
192.168.1.21
1030
4 实验步骤
4.1 硬件连接
（1）用交叉网线将开发板和电脑相连（或用直通网线将开发板和交换机（路由器）相 连，然后将电脑也连接到该设备上）。
图 3 串口调试软件设置 （3）打开软件“TCP_tester”，默认设置如图 4 所示：
北京智嵌物联网电子技术有限公司
技术支持 QQ：498034132
4
TCP 与 RS232 双向数据透明传输例程使用说明 A
北京 智 嵌 物 联网 电 子 技 术
图 4 TCP_tester 默认设置
4.3 TCP 与 RS232 双向传输数据
3 传输原理
开发板工作在 TCP 服务器模式，IP 为 192.168.1.252，TCP 服务器端口：RS232 为 1030； RS485 为 1031。
3.1 以太网帧到 RS232
当以太网接收到一帧数据时，如果是 RS232 端口（1030）接收的，则将该帧数据组装 后通过 RS232 发送出去.
（2）用串口线（或 USB 转串口线）将开发板的 DB9 和电脑连接.确认连接无误后，给 开发板上电，下载本实验例程程序，复位单片机。此时可以看到网口绿灯常亮，黄灯闪烁，
北京智嵌物联网电子技术有限公司
技术支持 QQ：498034132
3
北京 智 嵌 物 联网 电 子 技 术
TCP 与 RS232 双向数据透明传输例程使用说明 A
串口转以太网核心模块
串口联网服务器卓岚串口服务器提供虚拟串口 ZLVirom 和 Socket 通信方式，支持跨 internet 和断网恢复。
包含有 RS232、RS485/422 的单口到 32 口串口服务器。
性能稳定、价格公道，是串口设备 联网的最佳选择。
串口转以太网核心模块卓岚的 ZLSN 模块是嵌入式设备联网的首选。
卓岚具有自主的 TCP/IP 协议栈技术，是国家 版权注册软件，且具有超过 8 年的嵌入式联网经验。
ZLSN 联网模块提供 TTL、RS232、 RS485/RS422 等多种接口。
具备 DDNS、DNS、DHCP、UDP 组播、9 位数据自适应、串口类 AT 命令、100 个同时的 TCP 连接、网页下载和卓岚 HTML 控件、ModbusTCP 支持等高级功能。
串口转以太网模块提供多种 RS232/RS485/RS422 串口转以太网模块，性能稳定可靠，使用便捷。
串口转 WIFI 模块提供 TTL 电平、RS232、RS485 串口转 WIFI 串口服务器，WIFI 可以为 AP 或者 Station 模式， 可以连接到无线路由器，也可以让 wifi 手机连接。
支持虚拟串口。
串口转 WIFI 模块支持 4 个继电器 DO 输出、4 个 DI 输入、2 个 AI 输入。
可支持 Modbus TCP 协议、Modbus RTU（RS485） 协议和网页控制 IO 方式。
工业级温度范围，9～24V 宽电压输入。
是进行远程设备控制、远程模拟量、 温度、数字量采集的理想选择。
Modbus 网关实现 RS232/RS485 串口的 Modbus RTU 协议转化为 Modbus TCP 协议，实现老的 RTU 设备和 新的 Modbus TCP 软件的对接。
网页下载模块可下载用户自定义的网页，通过卓岚 HTML 控件实现对设备的控制。
立即实现用一种嵌入式 的 Web 服务器来进行数据监控和采集。
串口服务器串口服务器能够使得您的串口设备立即联网。
以太网转232,232转以太网
以太网转232 ，232转以太网1. 以太网转232的应用以太网转485通信技术在工程上用得很多，其主要优点如下：∙布线简单：只需要2根线，现在一般采用网线的屏蔽线接口。
∙通信距离远：由于采用了差模通信方式，比RS232的通信距离要远。
∙可以支持多机联网通信：相比只能一对一的连接，RS232可以在线上挂载多个终端，采用查询——应答的方式实现多机通信。
但是RS485现在经常需要转为以太网，也就是转化为TCP/IP，分析这些应用背后的原因主要有：∙以太网可以接入internet这样就可以实现远距离通信，在全球范围内实现监控，这是RS485所无法做到的。
∙当需要多台RS232设备连接到计算机的时候，传统的方式是使用多串口卡。
也就是使用在计算机上扩展串口来实现多个RS232串口。
使用RS485转以太网之后，可以把RS485的接口留到现场，而监控计算机这端只保留一根网线即可，使用较为方便。
2. 以太网转232的解决方案实现以太网转232（即485转网口）主要一个硬件转换器和一个软件驱动。
硬件转换器分为两种：串口服务器（串口联网服务器、串口通信服务器）、串口联网模块。
RS232串口服务器是带外壳的，可以将现有的485设备连接到以太网。
适合已有的RS485串口设备的网络化改造。
RS232串口联网模块是不带外壳的，可以理解为内嵌方式的以太网转232模块，使用模块解决方案，可以将模块集成到用户设备的内部，实现串口服务器和设备的一体化。
在价格上模块方案比串口服务器方案价格要低。
两种硬件如下图所示：串口服务器的硬件实现了RS485接口转化为TCP/IP接口（网络接口），那么配合计算机端的虚拟串口驱动使用就可以再次将TCP/IP连接虚拟地转化为串口。
虚拟串口驱动可以在计算机内的驱动层虚拟出类似COM5、COM6等虚拟串口号，并且将远端的串口服务器和这些虚拟串口绑定。
这样用户串口程序打开虚拟串口的时候就可以通远端的串口服务器通信，即和串口设备通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
详细信息
可将以太网转 232 模块串口设备连接至以太网
业界首款全双工、不间断、低成本232转TCP转换器
支持TCP服务器、TCP客户端、UDP模式
支持虚拟串口、Web登录或使用VirCom进行配置
ZLSN2100
概述
ZLSN2100以太网转232模块是卓岚开发的一款RS232和TCP/IP之间协议转化器。
该串口转以太网模块可以方便地使得串口设备连接到以太网和Internet，实现串口设备的网络化管理。
和同类产品相比，其显著特点是稳定性（可以全双工、不间断发送大批量数据而不丢失一字节）和适中的价格。
特点
通过ZLSN2100内嵌Web服务器可配置其网络参数、串口参数、登录口令等。
Web服务器支持密码登录，以防止随意修改。
支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。
支持1200～115200波特率。
支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。
ZLVirCom配置工具可在网络上自动寻找NETCOM设备联网服务器。
支持虚拟串口。
支持数据写保护，防止随意篡改。
支持默认配置启动。
LINK灯连接指示。
硬件流控CTS/RTS。
1KV网络浪涌保护。
规格
网络界面
串口界面
软件特性
电器特性
机械特性
工作环境
订购信息
以太网转232的流控功能介绍
1.以太网转232的流控
RS232转网口转换器ZLAN2100是支持RS232流控和网口流控的高性能转换器。
所谓流控即对数据流的速度进行控制，防止接收方缓冲区满的时候发送方继续发送数据引起数据的丢失。
RS232转网口中流控对于防止数据包丢失是相当重要的。
RS232和网口采用了不同的流控机制。
RS232的流控分为无流控、软件流控、硬件流控。
网口的流控一般采用TCP的窗口流控机制。
由于两种流控方式的不同，ZLAN2100在将RS232协议数据转换为网口协议数据的时候，也要进行流控方式的转换。
图1. RS232转网口转换器——ZLAN2100
RS232的流控方式介绍如下：
1.无流控：没有流控功能。
2.软件流控：软件流控也称之为XON/XOFF流控，使用控制字符XON、XOFF来实现。
在RS232数据通信过程中，如果发送方
收到XOFF字符则停止发送数据，反之如果收到XON字符则重新开始发送数据。
XON一般定义为十六进制0x11，XOFF为十六进制0x13。
3.硬件流控：硬件流控又分为DSR/DTR流控和CTS/RTS流控。
硬件流控是通过硬件的高低电平来通知发送方，接收方的缓冲
区是否快满了。
CTS/RTS流控时，RS232（DB9）的8引脚为RTS，7引脚为CTS。
DSR/DTR流控时，RS232（DB9）的6引脚为DSR，4引脚为DTR。
网口流控方式：网口一般采用两种协议TCP协议和UDP协议。
其中UDP协议是没有流控的，TCP协议采用窗口流控，即发送方知道接收方的接收缓冲区大小，发送方从而不会发送超过接收方接收能力的数据量，接收方也会定期告诉发送方窗口大小的变化。
ZLAN2100和ZLVircom相互配合实现RS232转网口的流控转化，例如当RS232给出硬件流控引脚高电平时（高电平表示开始流控），ZLAN2100的内嵌TCP/IP协议栈自动通知TCP窗口减少；反之当TCP窗口减少时ZLAN2100自动设置硬件流控引脚高为高电平。
2. RS232串口线与硬件流控
RS232串口线的接头分为公头和木头。
另外有些RS232串口线是9芯的，有些只有GND、RXD、TXD这3芯。
有些RS232串口线是2、3交叉的（即RXD、TXD交叉），有些是不交叉的。
要实现RS232的硬件流控必须采用9线的RS232串口线，否则硬件流控信号无法传递过去。
3. 手动设置RS232转网口流控方式
用户可以根据实际需要手动设置ZLAN2100的流控方式，设置的方法是进入ZLVircom主界面的设备管理->对特定设备进行设备编辑->进入设备设置对话框->选择串口流控参数。
4. RS232转网口的流控自适应
除了手动设置流控方式外，在使用虚拟串口时，为了能够实现ZLVircom软件对用户软件采用的流控方式的自动探测，必须启用流控自适应。
启用的方法是：进入zlvircom的菜单->“配置”->“软件配置”，弹出“vircom配置”对话框，将“选择需要自使用的参数”中将“流控”打勾，默认情况下“流控”自适应功能是没有打勾的。
图2. vircom的流控配置
5. RS232转网口的手动控制硬件流控
在计算机的RS232（COM口）编程中，如果用户调用操作系统（例如windows的VC++环境下）底层的RTSEnalbe()函数可以手动控制RTS引脚的电平，让其随时输出1或者0。
该功能实际上可以作为IO口DOUT，即用该函数来直接控制一个IO输出引脚。
那么采用的ZLVircom虚拟串口驱动以后，用户打开虚拟串口COM5，同样可以用RTSEnalbe()来控制网口远端的ZLAN2100的RS232口的RTS的电平。
该功能属于较为高级的功能特性。
