光催化光电流响应i-t曲线
光谱响应与外量子效率计算公式
一、光谱响应光谱响应是指太阳能电池对不同波长光线的响应程度。
太阳能电池在接收光线时，对不同波长的光线会产生不同的电荷载流子效应，因此光谱响应的测量是评价太阳能电池性能的重要指标之一。
光谱响应通常用光电流与光照强度之比来表示，即光电流与光照强度之比。
光谱响应的值范围在0到1之间，数值越大表示太阳能电池在该波长光线下的响应能力越强。
二、外量子效率外量子效率是指太阳能电池通过光电转换过程中，将光能转化为电能的效率。
通常使用外量子效率曲线（EQE, External Quantum Efficiency）表示太阳能电池在不同波长光线下的转换效率。
外量子效率曲线是指太阳能电池对不同波长光线的吸收效率、电荷载流子的逃逸效率以及电子收集效率的综合体现。
该曲线可以用来评估太阳能电池在不同波长光线下的转换效率，为太阳能电池的性能评价提供重要参考。
三、光谱响应与外量子效率的关系1. 光谱响应与外量子效率的关系是密切的。
光谱响应反映了太阳能电池对不同波长光线的响应程度，而外量子效率则反映了太阳能电池在不同波长光线下的转换效率。
2. 高光谱响应意味着太阳能电池对某个波长的光线具有较强的响应能力，而高外量子效率则意味着太阳能电池在该波长光线下的转换效率较高。
3. 通过对光谱响应和外量子效率的研究，可以为太阳能电池的材料选择、结构设计以及性能优化提供重要参考，有助于提高太阳能电池的转换效率和性能稳定性。
四、光谱响应与外量子效率的计算公式1. 光谱响应的计算公式为：光谱响应 = （光伏元件的光照强度下的光电流 - 光伏元件背景条件下的光电流） / 光照强度其中，光伏元件的光照强度下的光电流指在特定光照条件下太阳能电池的输出电流，光伏元件背景条件下的光电流指在特定背景条件下太阳能电池的输出电流。
2. 外量子效率的计算公式为：EQE = （光电流 / 光子能量） / （光照强度 / 光子能流密度）其中，光电流指太阳能电池的输出电流，光子能量指入射光子的能量，光照强度指入射光子的强度，光子能流密度指单位面积内入射光子的能流密度。

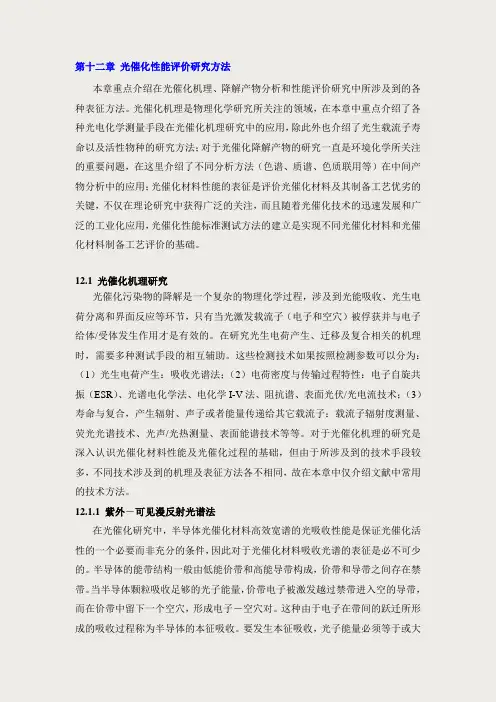

第十二章光催化性能评价
第十二章光催化性能评价研究方法本章重点介绍在光催化机理、降解产物分析和性能评价研究中所涉及到的各种表征方法。
光催化机理是物理化学研究所关注的领域，在本章中重点介绍了各种光电化学测量手段在光催化机理研究中的应用，除此外也介绍了光生载流子寿命以及活性物种的研究方法；对于光催化降解产物的研究一直是环境化学所关注的重要问题，在这里介绍了不同分析方法（色谱、质谱、色质联用等）在中间产物分析中的应用；光催化材料性能的表征是评价光催化材料及其制备工艺优劣的关键，不仅在理论研究中获得广泛的关注，而且随着光催化技术的迅速发展和广泛的工业化应用，光催化性能标准测试方法的建立是实现不同光催化材料和光催化材料制备工艺评价的基础。
12.1 光催化机理研究光催化污染物的降解是一个复杂的物理化学过程，涉及到光能吸收、光生电荷分离和界面反应等环节，只有当光激发载流子（电子和空穴）被俘获并与电子给体/受体发生作用才是有效的。
在研究光生电荷产生、迁移及复合相关的机理时，需要多种测试手段的相互辅助。
这些检测技术如果按照检测参数可以分为：（1）光生电荷产生：吸收光谱法；（2）电荷密度与传输过程特性：电子自旋共振（ESR）、光谱电化学法、电化学I-V法、阻抗谱、表面光伏/光电流技术；（3）寿命与复合，产生辐射、声子或者能量传递给其它载流子：载流子辐射度测量、荧光光谱技术、光声/光热测量、表面能谱技术等等。
对于光催化机理的研究是深入认识光催化材料性能及光催化过程的基础，但由于所涉及到的技术手段较多，不同技术涉及到的机理及表征方法各不相同，故在本章中仅介绍文献中常用的技术方法。
12.1.1 紫外－可见漫反射光谱法在光催化研究中，半导体光催化材料高效宽谱的光吸收性能是保证光催化活性的一个必要而非充分的条件，因此对于光催化材料吸收光谱的表征是必不可少的。
半导体的能带结构一般由低能价带和高能导带构成，价带和导带之间存在禁带。
当半导体颗粒吸收足够的光子能量，价带电子被激发越过禁带进入空的导带，而在价带中留下一个空穴，形成电子－空穴对。
光催化ppt课件
30
31
❖ c.即使同一种催化剂，由于其结构和表面形态不同，其 光催化活性也不同。
2
背景、发展
❖ 1967年还是东京大学研究生的藤岛昭教授，在一次试验中对 放入水中的氧化钛单结晶进行了光线照射，结果发现水被分 解成了氧和氢。由于是借助光的力量促进氧化分解反应，因 此后来将这一现象中 的氧化钛称作光触媒。
❖ 这种现象相当于将光能转变为化学能，以当时正值石油危机 的背景，这一技术作为从水中提取氢的划时代方法受到了瞩 目，但由 于很难在短时间内提取大量的氢气，所以利用于新 能源的开发终究无法实现，因此在轰动一时后迅速降温。
主。多余的电子脱离施主进入导带，使半导体中的 电子数目高于空穴，这类半导体主要靠电子导电， 称为n型半导体。 ❖ 若掺杂原子的电子数较少，则为受主。受主容易将 价带中的电子拉到自己周围，使价带中空穴数量大 于电子，这类半导体称为p型半导体。
18
19
光催化基本理论
❖ 光催化反应机制及过程
（1)光激发过程
28
K光吸收波长阈值 当光照射半导体化合物时，并非任何波长的光都能被吸收和产生激 发作用，当用388nm的紫外光照射锐钛型纳米TiO2时，电子才能从 价带激发到导带，形成电子-空穴（e--h+）对，迁移到TiO2表面， 具有了还原、氧化作用。
29
❖ b. 半导体在其表面所发生的光致电子转移到吸附物上的能 力，是由半导体导带和价带位置以及吸附物的氧化还原电 位所控制。因此，不同催化剂的光催化活性不同。 如在光催化分解水的反应中，氧化型半导体的价带边低
光催化相关概念及基本测试技术
余火根 2011-5-20
半导体，导体，绝缘体
空带
空带/导带(CB)
禁带 禁带宽度
满带/价带(VB)
核方向
满带
CB
禁带 禁带宽度
VB
简化
半导体光催化反应原理
CB e (2) e
电子受体 :还原反应
UV or vis light
(1)
VB h (2) e
电子给体 :氧化反应
x = 0.022
60
x = 0.019
x = 0.014
40
x = 0.0081
x=0
20
0
200
400
600
800
Wavelength / nm
e
UV or vis light
h
(1) 样品UV-vis 曲线的本质是反应样品中的电子结构：有吸收说明电子发生跃迁
(2) 吸收值接近0，样品无吸收，说明此波段的光不能引起样品中电子的跃迁
热能
XRD
1 d
2 d
3
A
BC
θ Dθ
h
a’ b’ I
θ
θ1 θ2 θ3
衍射强度 (峰的高低)
衍射峰
半高宽
衍射角
(1) 一个物质有一系列的衍射峰 (通过衍射峰相对位置能确定样品是某一物质)
(2) 每一个峰对应的是物质的某一个晶面族 (3) 样品测试条件相同，峰强代表参与衍射的晶面多(样品结晶越好，晶面越完整，参
60
x = 0.019
x = 0.014
40
x = 0.0081
x=0
20
0
200
400
光电化学I-t曲线制备样品及测试步骤
一、测试前的准备FTO玻璃处理：依次用丙酮和去离子水清洗氟掺杂氧化锡（FTO）玻璃片（1cm×2.5cm）各15min，然后在空气中干燥。
工作电极的制备：5mg样品+一定量的N-甲基吡咯烷酮混合（一般为10ml），超声1h，得到悬浮液，将其涂布在FTO玻璃基板上（用滴管一滴一滴的加，尽量多但是不要流到玻璃片外面）。
之后在50℃下干燥6h，得到膜厚相似的工作电极。
电解液: 0.1M NaSO4（现配）三电极：1.对电极：Pt电极；2.参比电极：Ag/AgCl（电极内部如果液体没有和内部的细长银丝接触，需要加入3M KCl溶液。
时间较长后Ag发生氧化，且加入溶液处松动，因此参比电极应1-2月更换新的）；3：测试电极：在组装好三电极后将处理后的FTO玻璃夹入测试电极上，且导电面一侧与银片接触。
二、测试设备：150W氙灯，测试仪器：CHI660E。
组装三电极：红色导线连接对电极，白色导线连接参比电极，绿色导线连接测试电极，并将窗口（玻璃容器上未用锡箔纸包裹的一小块透明区域）对准氙灯。
测试步骤：开机，测试开路电压（操作步骤：control→open circuit petential）（开路电压一定为正，如果出现负值，可能的原因为：1.导电玻璃夹翻；2. 参比电极中的KC溶液不足；3. 三个电极未全部浸入电解液中。
如果排除以上三个原因仍然未解决问题，请自行查找问题）测试过程：切换模式为I-t（setup→technique→确定→I t Curve），之后设置测试时间（起始时间为0.01，停止时间为90s，停止时间可根据实际测试要求进行更改），测试开路电压（开路电压会一直变，只要测试结果没有大的变化就无所谓），将近似的开路电压填入，然后电极测试，使用以下模式进行斩光（斩光模式可适当改变）。
0关-10开-20关-30开-40关-50开-60关-70开-80关-90s保存数据，保存2种数据类型，1：原始模式（为了使用原软件打开），2：表格模式（为了进行作图），在保存界面的前两种保存方式。
光响应曲线的测定
光响应曲线的测定一、引言光响应曲线是指在不同波长或强度的光照下，生物体对光的反应程度。
通过测定光响应曲线可以了解生物体对不同波长或强度的光的敏感性，从而探究生物体对光的感知和调节机制。
本文将详细介绍光响应曲线的测定方法。
二、实验原理1. 光合作用概述光合作用是指植物利用太阳能将二氧化碳和水转化为有机物质并释放氧气的过程。
在这个过程中，植物需要吸收不同波长和强度的光才能完成这个过程。
2. 光谱仪原理使用光谱仪可以测量不同波长和强度的光照射下，叶片吸收和反射的情况。
通过测量吸收率和反射率可以得到叶片对不同波长或强度的光敏感程度，从而构建出该生物体的光响应曲线。
三、实验步骤1. 实验前准备（1）选择适宜材料：选择适宜材料进行实验，如绿色植物叶片等。
（2）准备光谱仪：根据光谱仪的使用说明进行准备，调节好波长和强度等参数。
2. 实验操作（1）将叶片置于光谱仪中央，使其与光线垂直。
（2）调节波长和强度：根据实验需要，选择不同波长和强度的光进行照射。
（3）记录数据：记录下每个波长或强度下叶片的吸收率和反射率，并计算出吸收率与反射率之和为100%的比例。
3. 实验结果分析通过绘制出不同波长或强度下的吸收率和反射率比例图，可以得到生物体对不同波长或强度的光敏感程度，从而构建出该生物体的光响应曲线。
四、实验注意事项1. 实验室环境应保持安静、干燥、无风，并保持恒定温度。
2. 叶片应选取新鲜、健康、无病虫害的植物材料。
3. 光谱仪使用时应注意安全，避免对眼睛造成伤害。
4. 测量时应控制好照射时间和光强度，避免对叶片造成伤害。
五、实验结果分析通过测定得到的光响应曲线可以了解生物体对不同波长或强度的光的敏感性。
例如，在植物中，绿色叶片对红色和蓝色光的吸收率较高，而对绿色光的吸收率较低。
这是因为植物中存在叶绿素等色素，它们对不同波长的光有不同程度的吸收作用。
此外，通过比较不同植物或不同组织在不同波长或强度下的光响应曲线可以了解它们之间的生理差异。
mott–schottky 曲线确定光催化剂导带价带的位置
Mott-Schottky曲线是一种常用的实验技术，用于确定光催化剂（如半导体材料）的导带和价带的位置。
Mott-Schottky曲线是通过测量材料的电容-电势（C-V）或电流-电势（I-V）特性而绘制的曲线。
这种实验通常在一定的频率下进行，例如交流信号的频率。
在Mott-Schottky实验中，我们将光催化剂（通常是导电性较差的半导体材料）作为工作电极，而作为参比电极的材料选择某种参比电极电解质。
通过测量电容或电流与工作电极的电势之间的关系，我们可以绘制出Mott-Schottky曲线。
根据Mott-Schottky曲线的特征，我们可以确定光催化剂的导带和价带的位置。
当材料的电势低于平带电势时，导带中存在电子态，这通常是p型半导体的情况。
当电势高于平带电势时，价带中存在空穴态，这通常是n型半导体的情况。
通过分析Mott-Schottky曲线的斜率和电荷载流子浓度，可以计算出导带和价带的位置。
需要注意的是，Mott-Schottky曲线的解读需要结合其他表征材料性质的实验方法和理论计算来进行综合分析，以获得更准确的导带和价带位置信息。
光谱响应si -回复
光谱响应si -回复什么是光谱响应？光谱响应是描述光对于特定物体或系统的响应程度的数量指标。
它表示了特定系统对于不同波长范围内的光的敏感程度，也可以理解为特定系统在不同波长下对光的吸收、反射或透射的能力。
首先，我们来了解一下光谱。
光谱是将白光或其他电磁波分解成不同波长的光的过程。
当光通过一个光栅或者衍射光栅时，不同波长的光因走不同的路程而形成干涉并被分离出来，形成一个连续的带状光谱，我们称之为连续光谱。
另外，某些特定物质也具有能够吸收或发射特定波长光的特性，通过将它们的光谱经过分析，我们可以获得线状光谱，也就是离散的光谱。
其次，我们需要了解一下什么是光谱响应。
光谱响应描述了光在特定物体或系统中引起的响应程度，可以是反射、吸收或透射这些光学现象。
物体或系统对不同波长光的响应不同，因此，通过测量光在物体或系统中的响应，我们可以得到一个关于光谱响应的曲线或者图谱。
这个曲线反映了物体或系统在各个不同波长下的响应程度。
在实践应用中，光谱响应非常重要。
例如，在无人机遥感中，我们可以利用光谱响应来推断地表的成分和状况。
无人机所携带的摄像机会记录地表接收的各个波段的辐射能量，然后通过光谱响应的计算，可以将这些能量转化为地表不同成分的信息，如植被、水体、建筑物等等。
另外，光谱响应的应用还涉及到光谱分析、光电探测、颜色测量等领域。
对于光谱响应有较高要求的设备需要具有较好的线性、灵敏度和精度。
通过合理选择和设计光谱响应的设备，我们可以优化光学传感器的性能以及各种光谱应用的效果。
总结起来，光谱响应是一个用于描述光对物体或系统的响应度量的指标。
通过测量不同波长下的光响应，我们可以得到一个关于特定物体或系统光谱响应的曲线或图谱。
光谱响应在地球遥感、光谱分析、光电探测等领域有着广泛的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光催化光电流响应i-t曲线
通过光催化光电流响应i-t曲线的研究，可以深入了解光催化
材料的光生载流子动力学行为。
在实验中，通常会在恒定光照条件
下测量光电流随时间的变化，从而得到i-t曲线。
通过分析i-t曲
线的特征，可以推断光生载流子的寿命、扩散长度以及光生载流子
的复合速率等重要参数，这些参数对于评价光催化材料的光催化性
能具有重要意义。
此外，光催化光电流响应i-t曲线还可以用于评估不同条件下
光催化材料的性能差异，比如不同光照强度、不同波长的光照以及
不同的气氛条件等。
这些研究有助于优化光催化材料的设计和应用，提高其光催化性能。
总之，光催化光电流响应i-t曲线是研究光催化材料光生载流
子动力学行为的重要手段，通过对i-t曲线的分析可以深入了解光
催化材料的性能以及优化其应用。
